Ківш драглайна

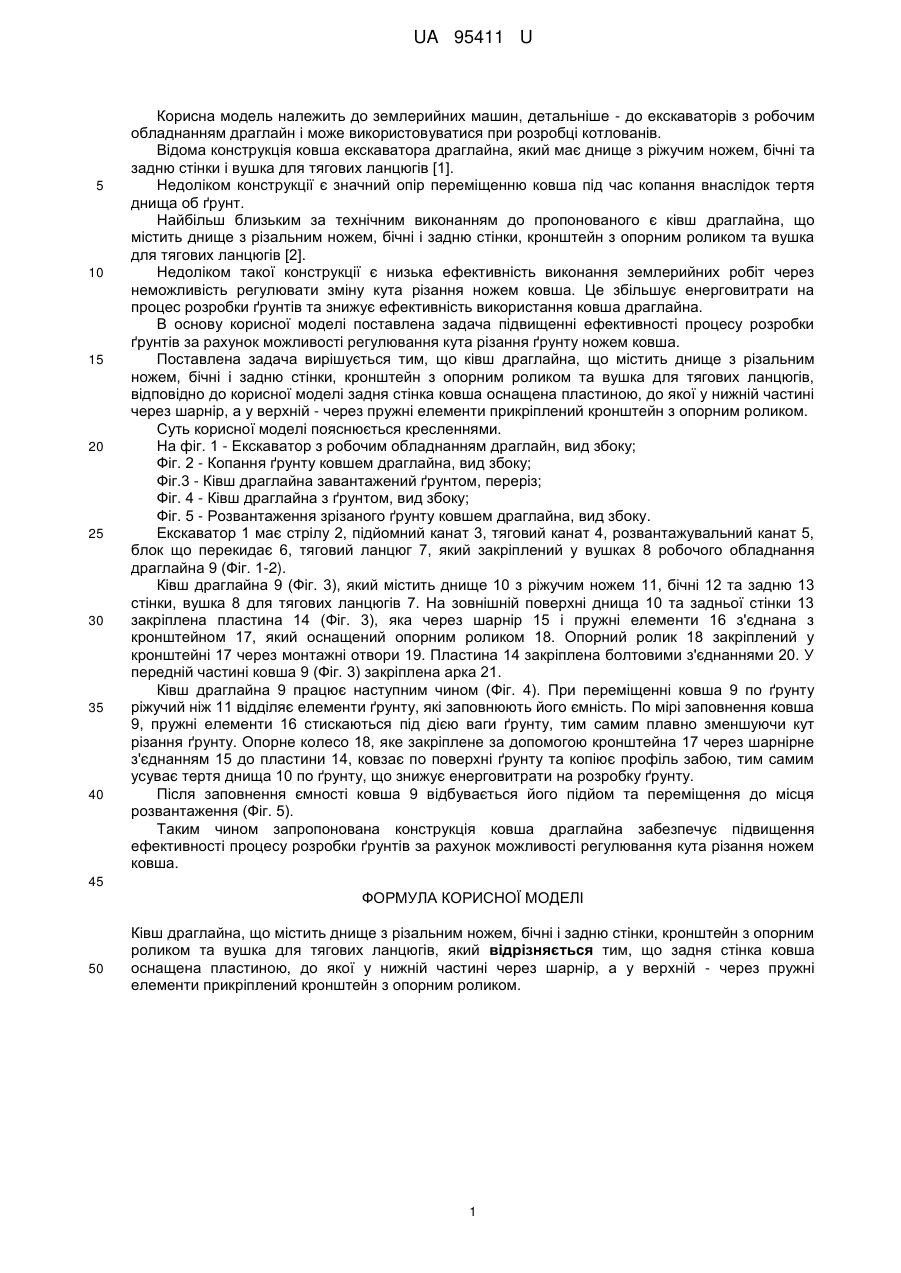

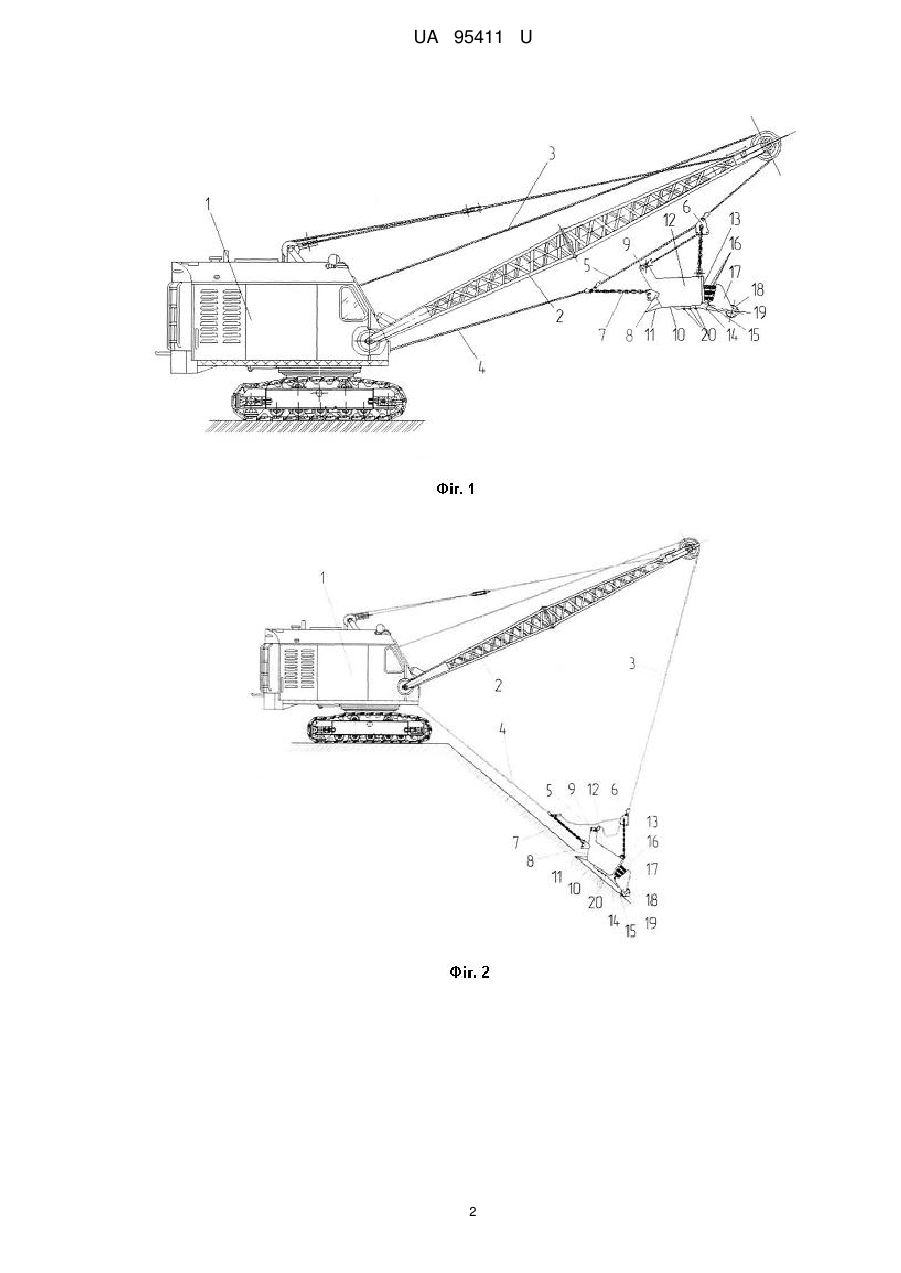

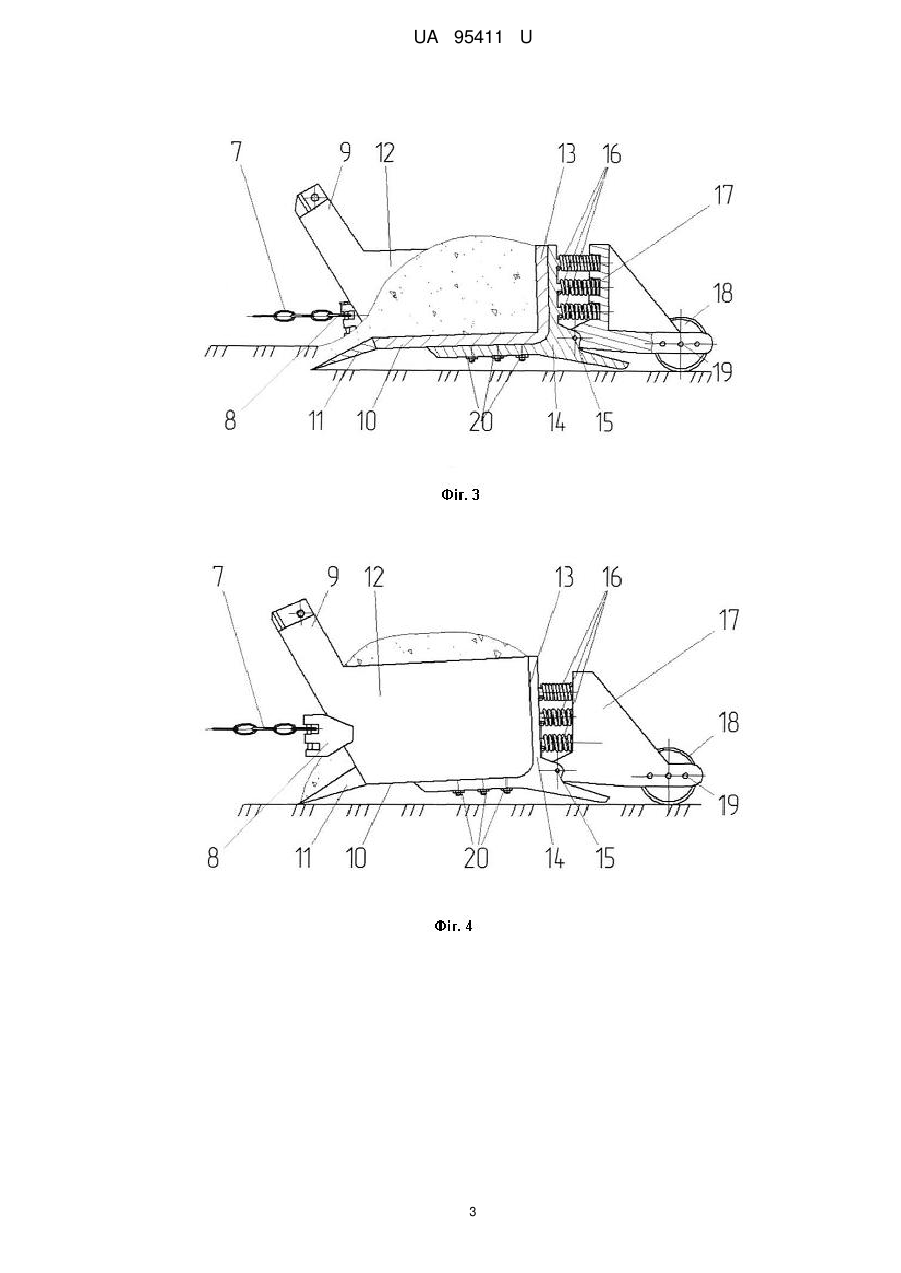

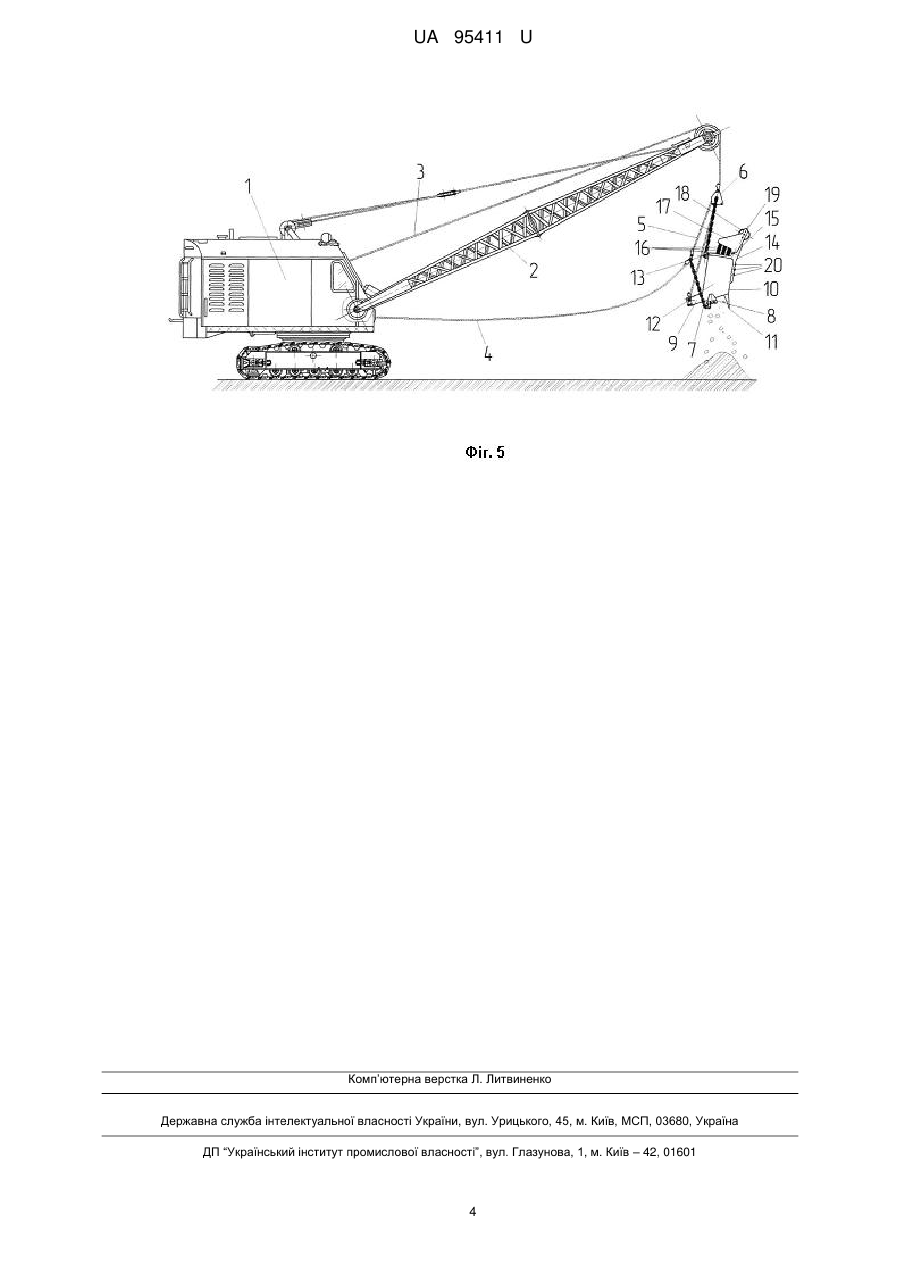

Реферат: Ківш драглайна містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів. Задня стінка ковша оснащена пластиною, до якої у нижній частині через шарнір, а у верхній - через пружні елементи прикріплений кронштейн з опорним роликом. UA 95411 U (12) UA 95411 U UA 95411 U 5 10 15 20 25 30 35 40 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів [2]. Недоліком такої конструкції є низька ефективність виконання землерийних робіт через неможливість регулювати зміну кута різання ножем ковша. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання ковша драглайна. В основу корисної моделі поставлена задача підвищенні ефективності процесу розробки ґрунтів за рахунок можливості регулювання кута різання ґрунту ножем ковша. Поставлена задача вирішується тим, що ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, відповідно до корисної моделі задня стінка ковша оснащена пластиною, до якої у нижній частині через шарнір, а у верхній - через пружні елементи прикріплений кронштейн з опорним роликом. Суть корисної моделі пояснюється кресленнями. На фіг. 1 - Екскаватор з робочим обладнанням драглайн, вид збоку; Фіг. 2 - Копання ґрунту ковшем драглайна, вид збоку; Фіг.3 - Ківш драглайна завантажений ґрунтом, переріз; Фіг. 4 - Ківш драглайна з ґрунтом, вид збоку; Фіг. 5 - Розвантаження зрізаного ґрунту ковшем драглайна, вид збоку. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, блок що перекидає 6, тяговий ланцюг 7, який закріплений у вушках 8 робочого обладнання драглайна 9 (Фіг. 1-2). Ківш драглайна 9 (Фіг. 3), який містить днище 10 з ріжучим ножем 11, бічні 12 та задню 13 стінки, вушка 8 для тягових ланцюгів 7. На зовнішній поверхні днища 10 та задньої стінки 13 закріплена пластина 14 (Фіг. 3), яка через шарнір 15 і пружні елементи 16 з'єднана з кронштейном 17, який оснащений опорним роликом 18. Опорний ролик 18 закріплений у кронштейні 17 через монтажні отвори 19. Пластина 14 закріплена болтовими з'єднаннями 20. У передній частині ковша 9 (Фіг. 3) закріплена арка 21. Ківш драглайна 9 працює наступним чином (Фіг. 4). При переміщенні ковша 9 по ґрунту ріжучий ніж 11 відділяє елементи ґрунту, які заповнюють його ємність. По мірі заповнення ковша 9, пружні елементи 16 стискаються під дією ваги ґрунту, тим самим плавно зменшуючи кут різання ґрунту. Опорне колесо 18, яке закріплене за допомогою кронштейна 17 через шарнірне з'єднанням 15 до пластини 14, ковзає по поверхні ґрунту та копіює профіль забою, тим самим усуває тертя днища 10 по ґрунту, що знижує енерговитрати на розробку ґрунту. Після заповнення ємності ковша 9 відбувається його підйом та переміщення до місця розвантаження (Фіг. 5). Таким чином запропонована конструкція ковша драглайна забезпечує підвищення ефективності процесу розробки ґрунтів за рахунок можливості регулювання кута різання ножем ковша. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, який відрізняється тим, що задня стінка ковша оснащена пластиною, до якої у нижній частині через шарнір, а у верхній - через пружні елементи прикріплений кронштейн з опорним роликом. 1 UA 95411 U 2 UA 95411 U 3 UA 95411 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
