Ківш екскаватора-драглайна

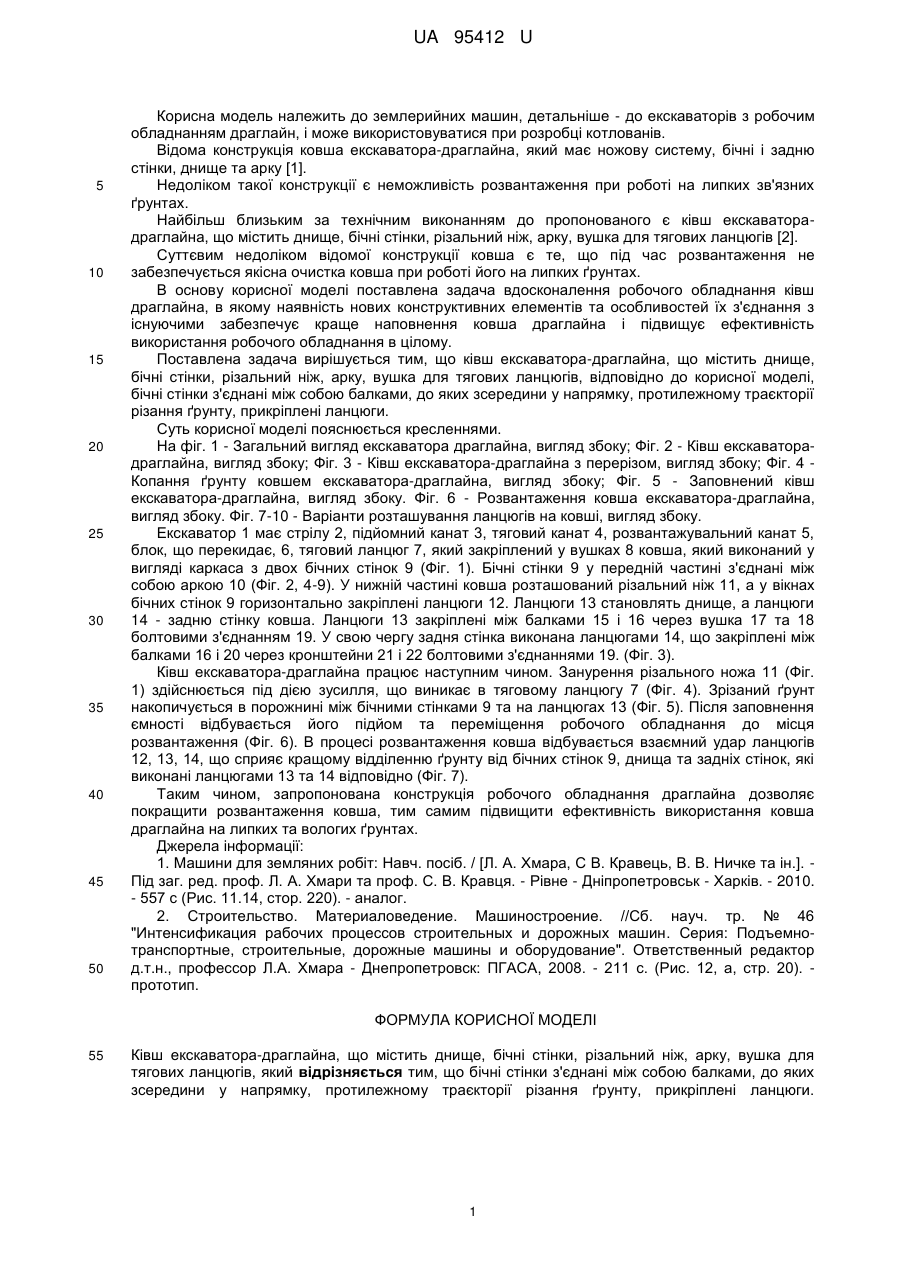

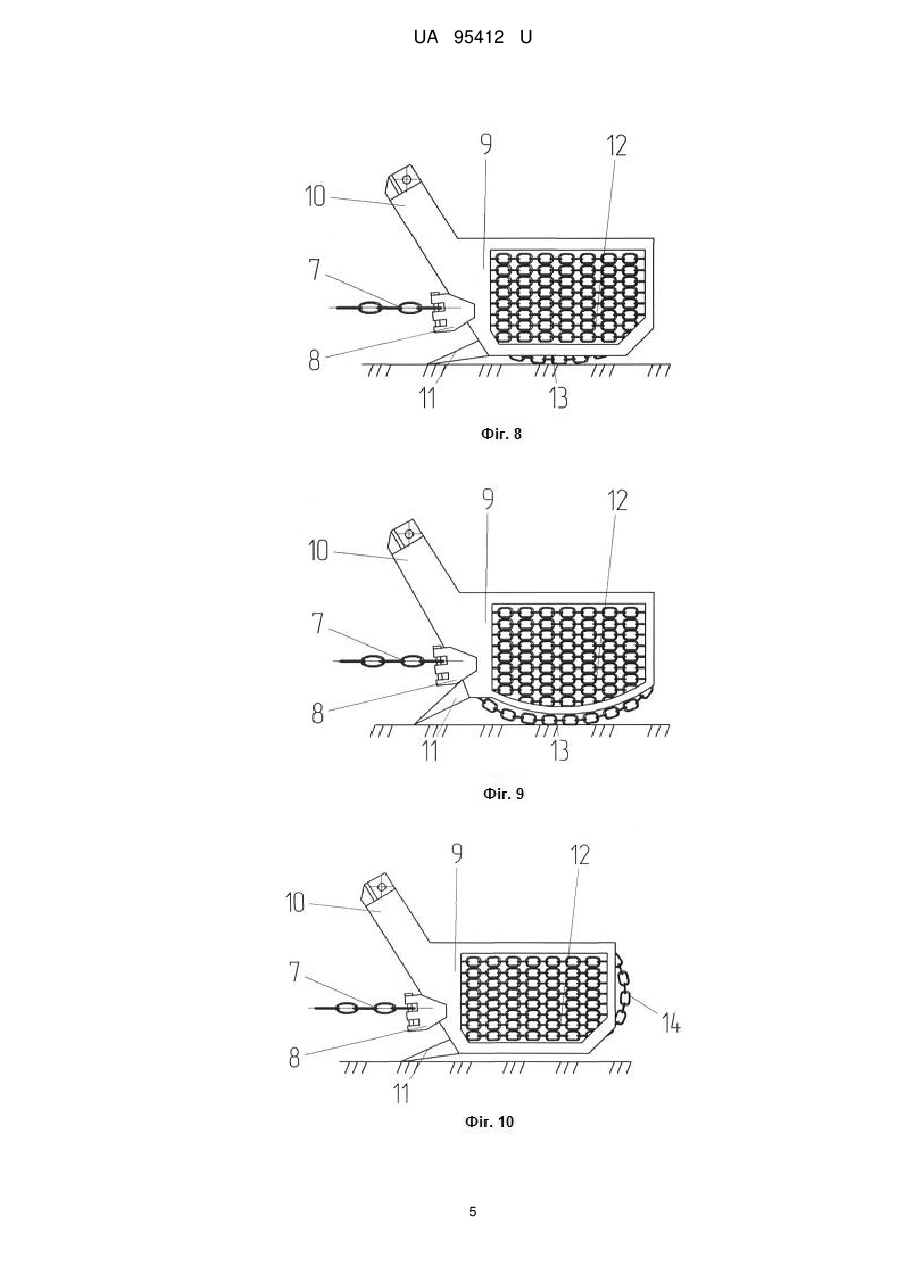

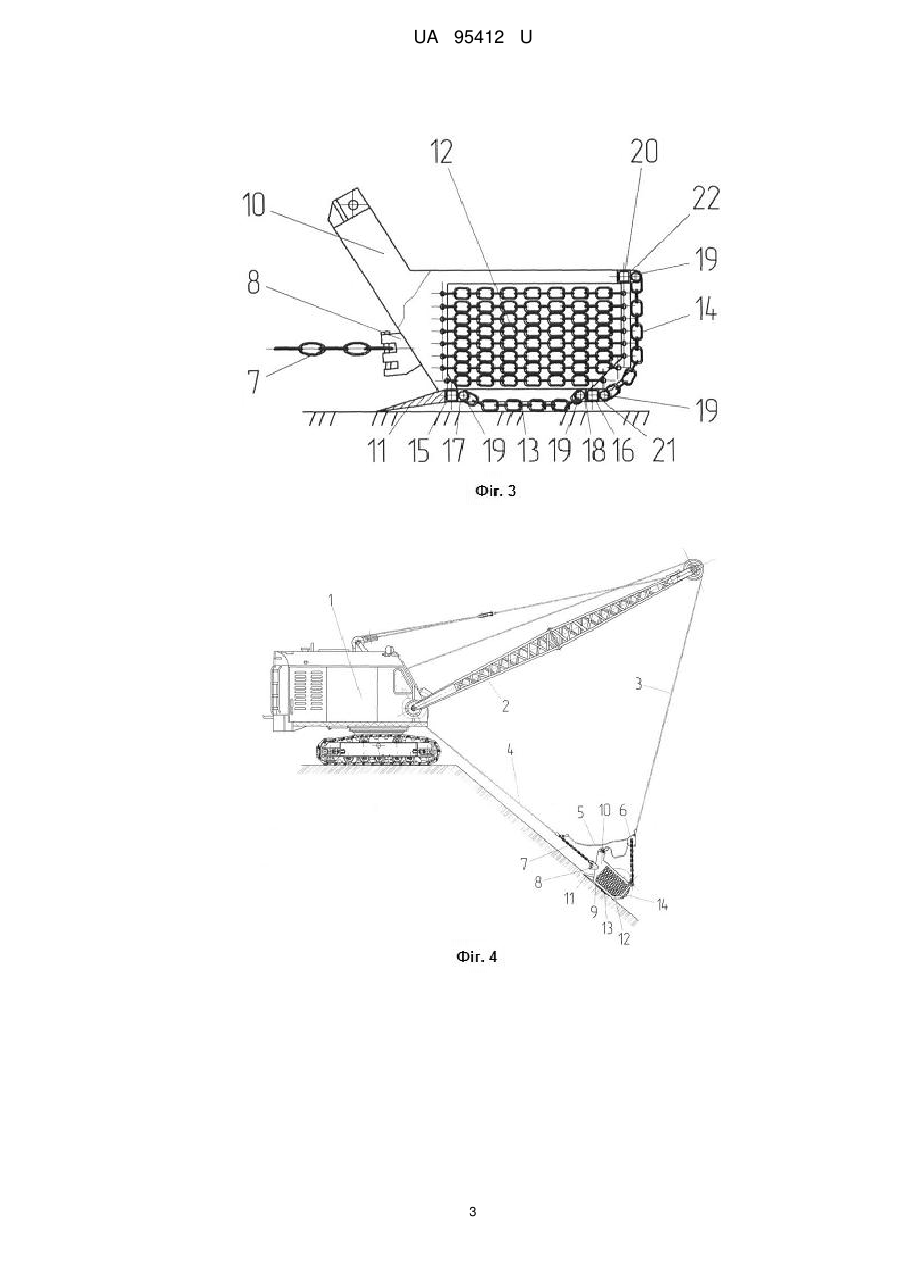

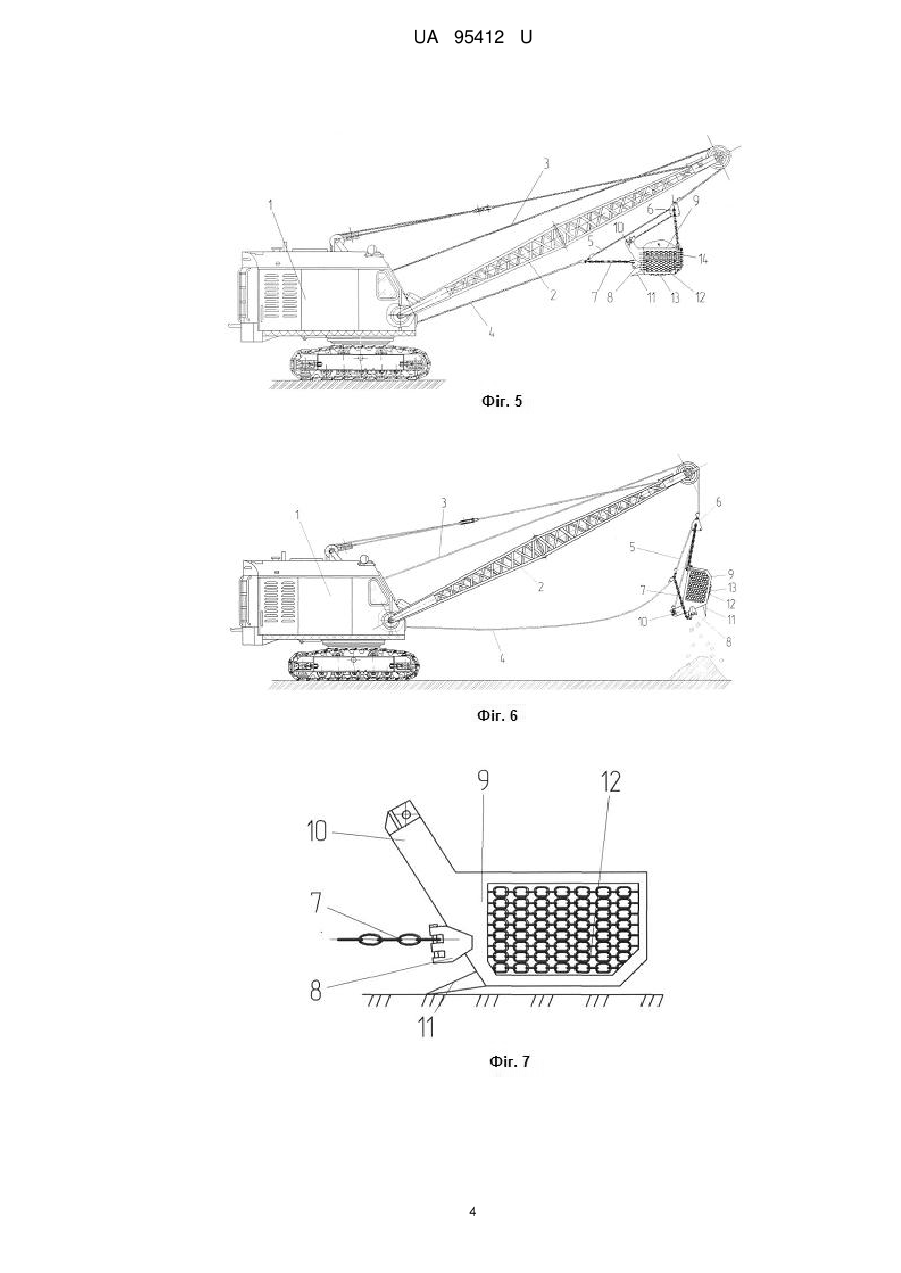

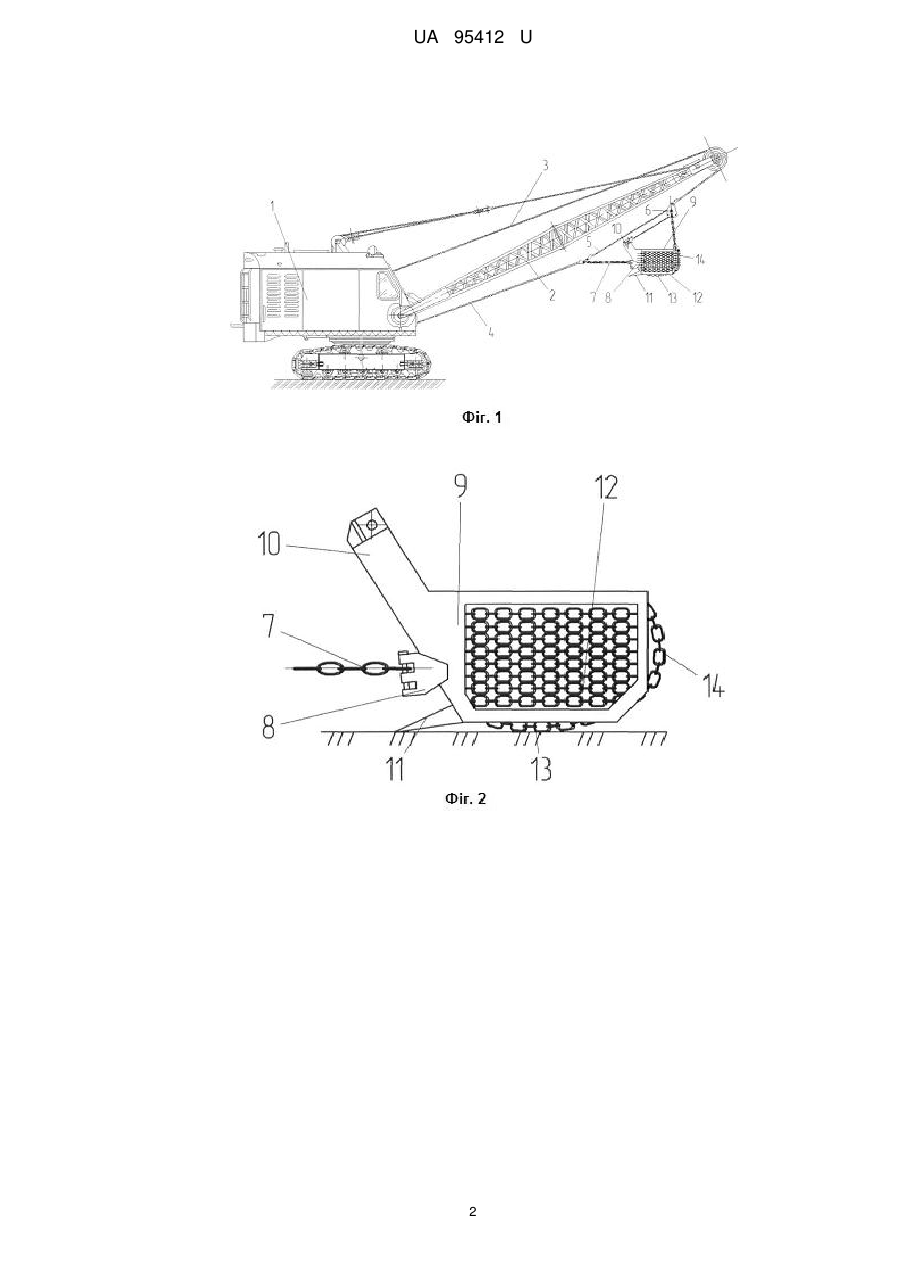

Реферат: Ківш екскаватора-драглайна містить днище, бічні стінки, різальний ніж, арку, вушка для тягових ланцюгів. Бічні стінки з'єднані між собою балками, до яких зсередини у напрямку, протилежному траєкторії різання ґрунту, прикріплені ланцюги. UA 95412 U (12) UA 95412 U UA 95412 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн, і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора-драглайна, який має ножову систему, бічні і задню стінки, днище та арку [1]. Недоліком такої конструкції є неможливість розвантаження при роботі на липких зв'язних ґрунтах. Найбільш близьким за технічним виконанням до пропонованого є ківш екскаваторадраглайна, що містить днище, бічні стінки, різальний ніж, арку, вушка для тягових ланцюгів [2]. Суттєвим недоліком відомої конструкції ковша є те, що під час розвантаження не забезпечується якісна очистка ковша при роботі його на липких ґрунтах. В основу корисної моделі поставлена задача вдосконалення робочого обладнання ківш драглайна, в якому наявність нових конструктивних елементів та особливостей їх з'єднання з існуючими забезпечує краще наповнення ковша драглайна і підвищує ефективність використання робочого обладнання в цілому. Поставлена задача вирішується тим, що ківш екскаватора-драглайна, що містить днище, бічні стінки, різальний ніж, арку, вушка для тягових ланцюгів, відповідно до корисної моделі, бічні стінки з'єднані між собою балками, до яких зсередини у напрямку, протилежному траєкторії різання ґрунту, прикріплені ланцюги. Суть корисної моделі пояснюється кресленнями. На фіг. 1 - Загальний вигляд екскаватора драглайна, вигляд збоку; Фіг. 2 - Ківш екскаваторадраглайна, вигляд збоку; Фіг. 3 - Ківш екскаватора-драглайна з перерізом, вигляд збоку; Фіг. 4 Копання ґрунту ковшем екскаватора-драглайна, вигляд збоку; Фіг. 5 - Заповнений ківш екскаватора-драглайна, вигляд збоку. Фіг. 6 - Розвантаження ковша екскаватора-драглайна, вигляд збоку. Фіг. 7-10 - Варіанти розташування ланцюгів на ковші, вигляд збоку. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, блок, що перекидає, 6, тяговий ланцюг 7, який закріплений у вушках 8 ковша, який виконаний у вигляді каркаса з двох бічних стінок 9 (Фіг. 1). Бічні стінки 9 у передній частині з'єднані між собою аркою 10 (Фіг. 2, 4-9). У нижній частині ковша розташований різальний ніж 11, а у вікнах бічних стінок 9 горизонтально закріплені ланцюги 12. Ланцюги 13 становлять днище, а ланцюги 14 - задню стінку ковша. Ланцюги 13 закріплені між балками 15 і 16 через вушка 17 та 18 болтовими з'єднанням 19. У свою чергу задня стінка виконана ланцюгами 14, що закріплені між балками 16 і 20 через кронштейни 21 і 22 болтовими з'єднаннями 19. (Фіг. 3). Ківш екскаватора-драглайна працює наступним чином. Занурення різального ножа 11 (Фіг. 1) здійснюється під дією зусилля, що виникає в тяговому ланцюгу 7 (Фіг. 4). Зрізаний ґрунт накопичується в порожнині між бічними стінками 9 та на ланцюгах 13 (Фіг. 5). Після заповнення ємності відбувається його підйом та переміщення робочого обладнання до місця розвантаження (Фіг. 6). В процесі розвантаження ковша відбувається взаємний удар ланцюгів 12, 13, 14, що сприяє кращому відділенню ґрунту від бічних стінок 9, днища та задніх стінок, які виконані ланцюгами 13 та 14 відповідно (Фіг. 7). Таким чином, запропонована конструкція робочого обладнання драглайна дозволяє покращити розвантаження ковша, тим самим підвищити ефективність використання ковша драглайна на липких та вологих ґрунтах. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л. А. Хмара, С В. Кравець, В. В. Ничке та ін.]. Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. - 557 с (Рис. 11.14, стор. 220). - аналог. 2. Строительство. Материаловедение. Машиностроение. //Сб. науч. тр. № 46 "Интенсификация рабочих процессов строительных и дорожных машин. Серия: Подъемнотранспортные, строительные, дорожные машины и оборудование". Ответственный редактор д.т.н., профессор Л.А. Хмара - Днепропетровск: ПГАСА, 2008. - 211 с. (Рис. 12, а, стр. 20). прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ківш екскаватора-драглайна, що містить днище, бічні стінки, різальний ніж, арку, вушка для тягових ланцюгів, який відрізняється тим, що бічні стінки з'єднані між собою балками, до яких зсередини у напрямку, протилежному траєкторії різання ґрунту, прикріплені ланцюги. 1 UA 95412 U 2 UA 95412 U 3 UA 95412 U 4 UA 95412 U 5 UA 95412 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
