Легка будівельна плита

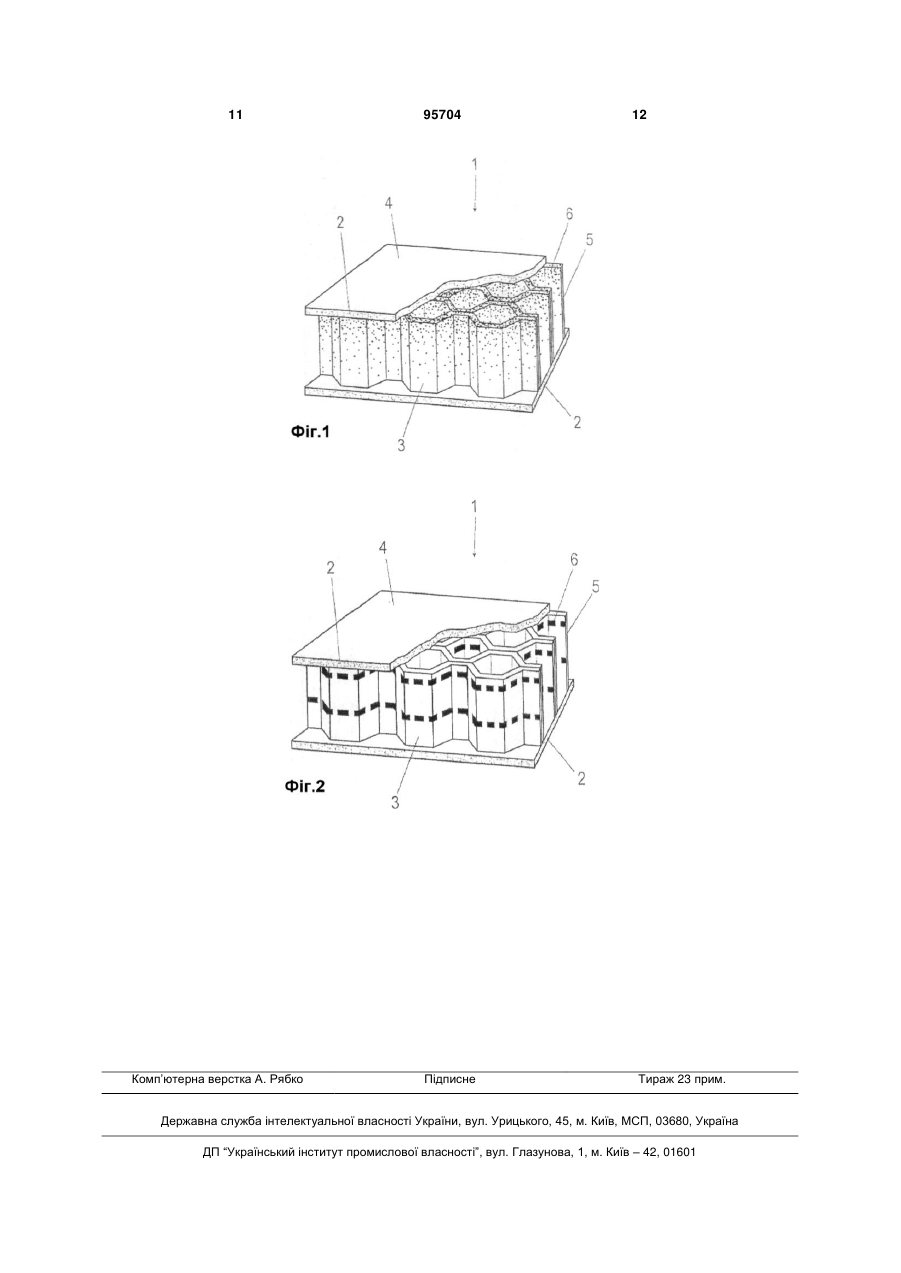

1. Легка будівельна плита (1), яка має - щонайменше два зовнішніх шари (2), що містять деревний композиційний матеріал, та - середній шар (3) зі стільникового матеріалу, яка відрізняється тим, - що середній шар (3) має засіб індикації для відображення інформації про принаймні один параметр легкої будівельної плити (1), та - що засобом індикації є щонайменше часткове забарвлення (6) середнього шару (3). 2. Легка будівельна плита (1) за пунктом 1, яка відрізняється тим, що стільниковий матеріал виготовлений з паперу, тонкого або цупкого картону. 3. Легка будівельна плита (1) за пунктом 1, яка відрізняється тим, що засіб індикації розташований всередині легкої будівельної плити (1) таким чином, що він є невидимим після монтажу легкої будівельної плити (1). 4. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що забарвлення (6) складається з одного чи кількох кольорів. 5. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що деревний композиційний матеріал є стружковою чи волокнистою плитою. 6. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що зовнішні 2 (19) 1 3 95704 4 - що середній шар (3) оснащують засобом індикації для відображення інформації про щонайменше один параметр легкої будівельної плити (1) в формі забарвлення (6), та - що середній шар (3) і засіб індикації з'єднують із зовнішніми шарами, утворюючи легку будівельну плиту (1). 16. Установка для виготовлення легкої будівельної плити (1) зі щонайменше двох зовнішніх шарів (2), які містять деревний композиційний матеріал, та середнього шару (3) зі стільникового матеріалу, яка відрізняється тим, що установка містить механізм для внесення або нанесення засобу індикації у вигляді забарвлення (6) у/або на середній шар (3). 17. Установка для виготовлення легкої будівельної плити (1), яка складається з щонайменше двох зовнішніх шарів (2), що містять деревний композиційний матеріал, та середнього шару (3) зі стільникового матеріалу, зокрема за пунктом 16, яка відрізняється тим, що передбачений детекторний пристрій для розпізнавання засобу індикації у вигляді забарвлення (6) середнього шару (3). 18. Застосування оснащеного забарвленням (6) середнього шару (3) для виготовлення легкої будівельної плити (1), яка складається з щонайменше двох зовнішніх шарів (2) та середнього шару (3), як засобу індикації для відображення інформації про принаймні один параметр легкої будівельної плити (1). Винахід стосується легкої будівельної плити, яка має щонайменше два зовнішніх шари, що містять деревний композиційний матеріал, та середній шар зі стільникового матеріалу, а також відповідного способу виготовлення, відповідної установки та відповідного застосування. Легкі будівельні плити (LBPL) вже давно застосовують у внутрішньому опорядженні для виготовлення дверей. Проте, останнім часом легкі будівельні плити набувають поширення також у виробництві меблів. Це пояснюється, по-перше, різноманітними можливостями формоутворення завдяки великій товщині цих будівельних елементів, по-друге - їх невеликою масою, що суттєво полегшує процес транспортування ι монтажу виготовлюваних із них меблів. Виробники меблів вже не мусять виготовляти легкі будівельні плити самостійно, як раніше. Це потребувало виконання численних технологічних операцій. Спочатку виготовляли каркас, іноді з кількома поперечками, до якого потім кріпили зовнішні шари, що мав нести на собі різну фурнітуру. Між зовнішніми шарами вкладали легкі волокнисті плити, мінеральну ізоляційну вату, картонні стільники або аналогічні матеріали Це дозволяло зробити елемент більш компактним і, залежно від конкретних обставин збільшити його стабільність. Часто доводилося виконувати окремі технологічні операції для обробки поверхні зовнішніх шарів, що потребувало значних витрат Наприклад для виготовлення зовнішніх шарів зазвичай застосовували тверді деревинноволокнисті плити фанеровані або з іншим покриттям, причому поверхня готового елемента набувала завершеного вигляду лише після лакування. Сьогодні легкі будівельні плити для меблевого виробництва все частіше виготовляють у промисловому обсязі. Для цього легкий середній шар вкладають між зовнішніми шарами, які фіксують переважно шляхом наклеювання, в результаті чого утворюється великоформатний безкаркасний комбінований елемент. Залежно від потрібної стабільності плити використовують зовнішні шари різної товщини, які виготовляють переважно з деревного композицій ного матеріалу, такого як стружкові чи волокнисті плити. Можна застосовувати плити, які вже мають покриття, таке як ламінат, фарба, прийти із захисним шаром, меламінова плівка, фанера тощо. Як матеріал для середніх шарів використовують переважно картонні стільники або пінопластові плити. Для певних варіантів застосування доцільним є також використання матеріалів стільникової структури, виготовлених із інших матеріалів на відміну від паперу або картону. Наприклад, для цього можна використовувати якнайтонші плитні матеріали або тонкостінні металеві профілі, наприклад з алюмінію. Проте, як середні шари можна використовувати також легкі деревні композиційні матеріали, такі як відповідні стружкові чи волокнисті плити, або масивну деревину низької густини, наприклад бальсового дерева. За деякими винятками, в принципі всі матеріали можна застосовувати для виготовлення легкого середнього шару. Наприклад, для цього використовують також не дуже легкі, але розповсюджені породи дерев, які добре піддаються обробці різальними інструментами. Відомі також легкі середні шари, виготовлені зі з'єднаних між собою пучків стебел, нарізаних по довжині на ділянки таким чином, що довжина цих ділянок стебел відповідає товщині плоского середнього шару, утворюваного з'єднаними між собою пучками. Окрім виготовлення меблів та внутрішнього опорядження легкі будівельні плити застосовують у багатьох інших галузях техніки, наприклад у домо-, судно-, автомобіле- та суднобудуванні, а також у будівництві засобів рейкового транспорту. Залежно від галузі застосування безкаркасні легкі будівельні плити розрізняють за використовуваними матеріалами, пошаровою структурою та вибраним способом з'єднання шарів комбінованого елемента між собою. Проте, в принципі легкі будівельні плити завжди складаються щонайменше з двох зовнішніх шарів та середнього шару між ними, причому шари з'єднують один із одним принаймні шляхом склеювання. При цьому важлива функція зовнішніх шарів полягає в наданні потрібних якостей поверхні легкої будівельної плити, уможливленні її кріплення чи з'єднання з іншими 5 елементами будівельної конструкції, а також розподілі точкових навантажень. Середній шар має бути придатним для з'єднання обох зовнішніх шарів між собою без можливості зсуву, і водночас якнайлегшим, щоб маса плити, віднесена до її об'єму, була якнайменшою Лише з'єднання зовнішніх шарів із середнім шаром надає легкій будівельній плиті відповідної міцності при згинанні та жорсткості. Отже, механічні параметри легкої будівельної плити значною мірою залежать від твердості зовнішніх шарів, міцності на зсув ι товщини середнього шару, а також якості з'єднання між зовнішніми шарами та внутрішнім шаром. Проте, легкій будівельній плиті можна надавати численні інші властивості шляхом вибору певних використовуваних матеріалів, їх пошарової структури та способу з'єднання шарів між собою. Наприклад, завдяки застосуванню водонепроникних зовнішніх та середніх шарів у поєднанні з водонерозчинним клеєм можна виготовляти плити значної вологостійкості, які потім можна використовувати для зовнішнього опорядження будівель або виготовлення меблів для ванних кімнат. Також у разі використання зовнішніх шарів, виготовлених із застосуванням неорганічних зв'язувальних речовин, та внутрішнього шару з піноскла, які склеюють термостійким клеєм, можна одержати особливо вогнестійкі легкі будівельні плити. Проте, оскільки специфічні характеристики різних матеріалів та комбінованих структур, зокрема залежні від них параметри безкаркасних легких будівельних плит візуально можна оцінити лише в дуже рідких випадках, важко розпізнавати певні параметри легких будівельних плит, за якими їх можна розрізняти. Тому задачею винаходу була розробка легкої будівельної плити, відповідного способу виготовлення та відповідної установки для забезпечення можливості простого розрізнення легких будівельних плит з певними параметрами. Сформульована і описана вище задача згідно з першим аспектом винаходу стосовно легкої будівельної плити зазначеного вище типу вирішується таким чином, що середній шар має засіб індикації для відображення інформації про щонайменше один параметр легкої будівельної плити, і що цим засобом індикації є забарвлення принаймні деяких ділянок середнього шару. Згідно з винаходом середній шар легкої будівельної плити має певне забарвлення, наприклад, в один чи кілька кольорів, за яким можна розпізнати певні параметри плити. Іншими словами, забарвлення є засобом індикації, призначеним для користувача та/або, зокрема, автоматизованих оброблювальних пристроїв, який містить важливу інформацію щодо параметрів середнього шару або легкої будівельної плити. При цьому засіб індикації розташовують у такому місці, а саме між зовнішніми шарами, яке після монтажу плити стає не видимим, а прихованим. Проте, не обов'язково відповідний параметр легкої будівельної плити визначається характеристиками середнього шару. Навпаки, підвищену механічну міцність можна надати легкій будівельній плиті лише шляхом відпо 95704 6 відного вибору певних матеріалів для зовнішніх шарів, хоча між ними буде розташований середній шар із матеріалу зі звичайними параметрами, який можна застосовувати також для виготовлення легких будівельних плит, що мають звичайну механічну міцність. Проте, зазвичай переважним є використання всіх існуючих у розпорядженні чинників впливу для досягнення бажаних параметрів легкої будівельної плити, оптимізованих з урахуванням технічних та економічних аспектів. Надавати бажаних властивостей стільниковим матеріалам із паперу, цупкого або тонкого картону, які зазвичай застосовують як середні шари в легких будівельних плитах для виготовлення меблів, можна насамперед шляхом варіювання розміру комірок, маси одиниці поверхні та міцності стільникового матеріалу, вибору відповідних засобів для його хімічної обробки, наприклад фунгіцидних, вогнестійких або водовідштовхувальних засобів, або склеювання кромок між собою. Самозрозуміло, геометрія комірок стільника також справляє визначальний вплив на механічні характеристики середнього шару, отже, ι легкої будівельної плити в цілому. Оскільки виготовляють переважно великоформатні безкаркасні легкі будівельні плити, які згодом можна розрізати у будь-якому місці для одержання плит бажаних габаритів, доцільно, щоб середній шар був забарвлений по всій довжині та ширині. Це дозволяє забезпечити можливість однозначного розпізнавання забарвлення, яке відповідає щонайменше одному параметру плити, по будь-якій кромці незалежно від місця розрізання великоформатної легкої будівельної плити. Проте, можливим і переважним у певних формах виконання винаходу є забарвлення лише деяких ділянок середнього шару, тобто, наприклад, лише частини його загальної ширини, довжини та/або товщини. Наприклад, можна наносити фарбу на місця, котрі утворюють растр, тому принаймні на ділянці відповідного растру можна розпізнати колір забарвлення, який вказує щонайменше на один параметр легкої будівельної плити. Можливим є також забарвлення середнього шару по всій його ширині, довжині та/або товщині. Окрім цього, винахід охоплює також можливість розпізнавання забарвлення середнього шару лише в разі застосування допоміжного засобу. Таким засобом може бути, наприклад, спеціальне світло, таке як ультрафіолетове випромінювання Лише в разі опромінення таким світлом легкої будівельної плити, середній шар якої забарвлений, наприклад, флуоресціюючою фарбою, можна розпізнати щонайменше один параметр, якому відповідає ця фарба. Це дозволяє виробнику, наприклад, робити приховане маркірування параметра, інформація про який призначена для користувача У цьому зв'язку слід вказати на те, що "параметр" в рамках винаходу може означати, наприклад, також дані про походження плити, зокрема її виробника або певну технологічну установку виробника, або можливого поставника середнього шару. У виробництві меблів узагалі дуже часто застосовують деревні композиційні матеріали. В цій галузі стружкові та волокнисті плити застосовують 7 у великому обсязі Ці продукти відрізняються насамперед хорошою придатністю до обробки і нанесення покриттів, відносно великою міцністю порівняно з масою, а також відсутністю проблем, пов'язаних із їх ліквідацією та утилізацією. Виготовляють деревні композиційні матеріали з найрізноманітнішими варіантами декору, які, в свою чергу, відрізняються довговічністю та позитивними гігієнічними властивостями. Завдяки цьому деревні композиційні матеріали мають також важливе значення як матеріал для виготовлення зовнішніх шарів легких будівельних плит у виробництві меблів. Залежно від вимог стосовно, наприклад, волого- чи вогнестійкості легкої будівельної плити, для зовнішніх шарів можна застосовувати стружкові чи волокнисті плити, виготовлені із застосуванням водостійких зв'язувальних речовин, а також аналогічні плити, просочені вогнестійкими засобами. Якщо вимоги стосовно механічної міцності є невисокими, але бажано, щоб маса легкої будівельної плити була якнайменшою, можна застосовувати, наприклад, зовнішні шари з ламінату або листового, насамперед тонкого, металу, або комбінації цих матеріалів. Параметрами легких будівельних плит, що залежать від описаних вище характеристик, які зазвичай мають важливе значення у виробництві меблів та внутрішньому опорядженні, є вогнестійкість, вологостійкість, теплоізоляційна здатність, а також механічна міцність. Тому переважна форма виконання винаходу полягає у розробці середнього шару легкої будівельної плити, що задовольняє підвищеним вимогам стосовно вогнестійкості, яка складається із зовнішніх шарів та забарвленого в червоний колір середнього шару. Червоний колір здавна застосовують для маркірування подібних плитних матеріалів у виробництві меблів та внутрішньому опорядженні для інформування користувача про їх підвищену вогнестійкість. Інша переважна форма виконання винаходу полягає у розробці середнього шару легкої будівельної плити, що задовольняє підвищеним вимогам стосовно вологостійкості, яка складається із зовнішніх шарів та забарвленого в зелений колір середнього шару. Зелений колір здавна застосовують для маркірування подібних плитних матеріалів у виробництві меблів та внутрішньому опорядженні для інформування користувача про їх підвищену вологостійкість. Окрім цього, інша переважна форма виконання винаходу полягає у розробці середнього шару легкої будівельної плити, що задовольняє підвищеним вимогам стосовно теплоізоляційної здатності, яка складається із зовнішніх шарів та забарвленого в жовтий колір середнього шару. Жовтий колір здавна застосовують для маркірування подібних плитних матеріалів у виробництві меблів та внутрішньому опорядженні для інформування користувача про їх підвищену теплоізоляційну здатність. Ще одна переважна форма виконання винаходу полягає у розробці середнього шару легкої будівельної плити, що задовольняє підвищеним вимогам стосовно механічної міцності, яка складається із зовнішніх шарів та забарвленого в чорний 95704 8 колір середнього шару. Чорний колір може асоціюватися з прошарком із вуглецевого волокна у матеріалі середнього шару і призначений для інформування користувача про підвищену механічну міцність такої легкої будівельної плити. Припустимим є також використання комбінацій забарвлення чи кольорів для маркірування одного і того самого середнього шару. Параметром згідно з винаходом є також придатність до застосування певних систем кріплення та/або фурнітури. Наприклад, згідно з іншою переважною формою виконання винаходу передбачено, що забарвлення середнього шару легкої будівельної плити, розрахованої на застосування певної системи кріплення та/або фурнітури, або для застосування якої виробник легкої будівельної плити гарантує дотримання особливих критеріїв стосовно придатності до експлуатації, має особливий колірний тон. Окрім цих вищенаведених параметрів легких будівельних плит, які мають важливе значення в галузі виробництва меблів та внутрішнього опорядження, в інших галузях техніки як важливі слід класифікувати інші параметри. З галузі житлового будівництва можна навести приклад застосування як звукопоглинальних елементів легких будівельних плит, зовнішні шари яких є звукопроникними. Коефіцієнт звукопоглинання таких легких будівельних плит визначається їх структурою. Для того, щоб маркірування таких легких будівельних плит однозначно інформувало користувача про їх акустичні властивості, може виявитися переважним застосування середніх шарів, виготовлених зі стільникових матеріалів із забарвленням лише деяких ділянок поверхні. Тобто, згідно з винаходом стінки комірок стільникового матеріалу можна забарвлювати шляхом нанесення кольорових ліній із точок, штрихів, одинарних чи кількох паралельних суцільних ліній або комбінацій таких ліній, і в такий спосіб вказувати на відповідний параметр виготовленої із застосуванням цього матеріалу легкої будівельної плити. Таким способом можна, наприклад, наносити так званий штрих-код, який зчитується процесором. Існують також різноманітні можливості застосування винаходу в автомобілебудуванні, де часто велику увагу приділяють забезпеченню механічної міцності, високої теплостійкості або вібростійкості. Згідно з другим аспектом винаходу стосовно способу виготовлення легкої будівельної плити щонайменше з двох зовнішніх шарів із деревного композиційного матеріалу та забарвленого середнього шару зі стільникового матеріалу задача вирішується таким чином, що середній шар оснащують засобом індикації для відображення інформації про щонайменше один параметр легкої будівельної плити, і що засобом індикації є забарвлення принаймні деяких ділянок середнього шару. При цьому переважним є застосування вже забарвленого середнього шару. Його можна забарвлювати на вибір або в процесі виготовлення, або лише безпосередньо перед обробкою. Проте, можна також маркірувати середній шар лише після з'єднання з одним із зовнішніх шарів, наприклад, 9 шляхом розпилення на нього фарби з того боку, до якого ще не прикріплена плита зовнішнього шару, після чого з'єднувати середній шар з другим зовнішнім шаром. Середнім шарам зі стільникового матеріалу дуже просто надавати бажаного забарвлення. Можна або застосовувати для виготовлення стільника вже забарвлений матеріал, або фарбувати у відповідний колір стільниковий матеріал лише після його виготовлення. Вологонепроникні стільникові матеріали, наприклад метал, можна фарбувати зануренням, в той час як для фарбування стільників з паперу чи картону переважно застосовують спосіб розпилення. Перевага останнього способу полягає також у тому, що стільниковий матеріал можна фарбувати у колір, який відповідає параметрам виготовлюваної легкої будівельної плити, лише безпосередньо перед її обробкою Як описано вище, на параметри легкої будівельної плити можна впливати лише шляхом вибору зовнішніх шарів та/або якості з'єднання між зовнішніми та внутрішнім шарами. Якщо застосовують внутрішні шари із забарвленого деревного композиційного матеріалу, наприклад із легкої волокнистої або стружкової плити, для цього також існують відповідні продукти. Оскільки такі плити переважно виготовляють із застосуванням зв'язувальної речовини, призначеної для з'єднання волокон чи стружок в композиційний матеріал, дуже простим способом забарвлювання деревного композиційного матеріалу є додавання барвників відповідного колірного тону до зв'язувальної речовини. Згідно з третім аспектом винаходу задача стосовно установки для виготовлення легкої будівельної плити принаймні з двох зовнішніх шарів, які містять деревний композиційний матеріал, та середнього шару зі стільникового матеріалу вирішена таким чином, що установка включає пристрій для внесення або нанесення фарби як засобу індикації в середній шар або на середній шар. Такий пристрій може вносити фарбу в середній шар або наносити фарбу на середній шар після його виготовлення. Проте, припустимо також вносити або наносити фарбу в середній шар чи на середній шар ще в процесі його виготовлення, наприклад вносити фарбу в сировину або наносити на картонні смуги, з яких потім утворюють стільники. Можливі також комбінації цих варіантів. Задача згідно з четвертим аспектом винаходу стосовно установки для виготовлення легкої будівельної плити принаймні з двох зовнішніх шарів, які містять деревний композиційний матеріал, та середнього шару зі стільникового матеріалу вирішена таким чином, що передбачений детекторний пристрій для виявлення засобу індикації в формі забарвлення середнього шару. Переважно цей пристрій є описаним вище пристроєм, який містить відповідний механізм для внесення чи нанесення фарби. Детекторний пристрій дозволяє, зокрема в 95704 10 автоматизованому процесі виготовлення, автоматично розпізнавати певні типи середніх шарів та/або типів легких будівельних плит. Зокрема, можливо, щоб цей пристрій автоматично встановлював відповідність між середнім шаром, який має певне забарвлення, та певними зовнішніми шарами і в такий спосіб дозволяв виготовляти легкі будівельні плити із заданими параметрами та відповідним забарвленням середнього шару. Задача згідно з п'ятим аспектом винаходу вирішена шляхом застосування забарвленого середнього шару для легкої будівельної плити, яка складається щонайменше з двох зовнішніх шарів і середнього шару, як засобу індикації для відображення інформації про щонайменше один параметр легкої будівельної плити Існує багато можливостей для вдосконалення та доробки відповідної винаходу легкої будівельної плити, відповідного винаходу способу виготовлення, відповідної винаходу установки, а також відповідного винаходу застосування. Стосовно цього, наприклад, дається посилання з одного боку на пункти формули винаходу, підпорядковані пункту 1, а з іншого боку - на опис прикладів виконання винаходу та відповідними фігурами. На фігурах зображено: Фіг.1. Приклад виконання легкої будівельної плити згідно з винаходом, яка має частково забарвлений середній шар зі стільникового матеріалу, та Фіг.2. Приклад виконання легкої будівельної плити згідно з винаходом, яка має середній шар зі стільникового матеріалу із забарвленням, нанесеним у формі ліній. На Фіг.1 показана легка будівельна плита 1, яка складається з двох зовнішніх шарів 2 та середнього шару 3, виготовленого з картонного стільникового матеріалу. Зовнішні шари виготовлені зі стружкової плити завтовшки 4 мм, до якої з боку, що є зовнішньою стороною легкої будівельної плити, прикріплений ламінат 4 із імітуючим деревину декором. Картонний стільник виготовляють з окремих пластин 5, які поперемінно склеюють одну з одною зі зміщенням убік. Готовий витягнутий стільник має забарвлення 6, утворене шляхом розпилення на нього фарби з одного боку, внаслідок чого інтенсивність кольору зменшується в напрямку від верхньої до нижньої сторони стільника, як показано на фігурі. Середній шар 3 у цьому випадку забарвлений щонайменше частково, причому вибраний колірний тон відповідає принаймні одному параметру легкої будівельної плити 1. На Фіг.2 також зображена легка будівельна плита 1 із середнім шаром 3, виготовленим зі стільникового матеріалу, поверхня якого частково забарвлена. Нанесене в цьому випадку у вигляді двох штрихованих ліній 7 забарвлення 6 середнього шару 3 може вказувати користувачеві на те, що ця плита 1 віднесена до класу теплостійкості 2 за класифікацією виробника або за класифікацією згідно з відповідними правилами техніки. 11 Комп’ютерна верстка А. Рябко 95704 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
