Робоче обладнання гідравлічного екскаватора

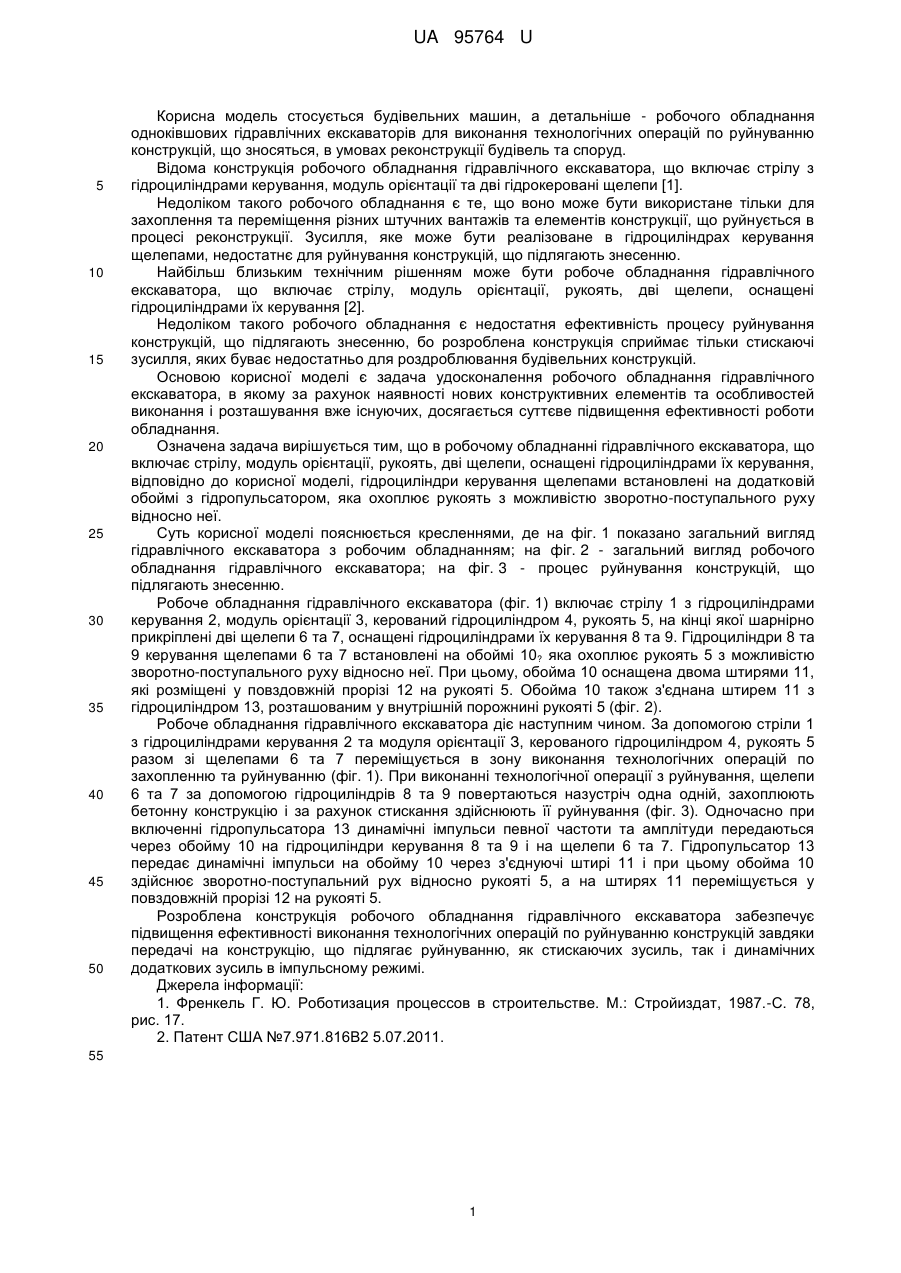

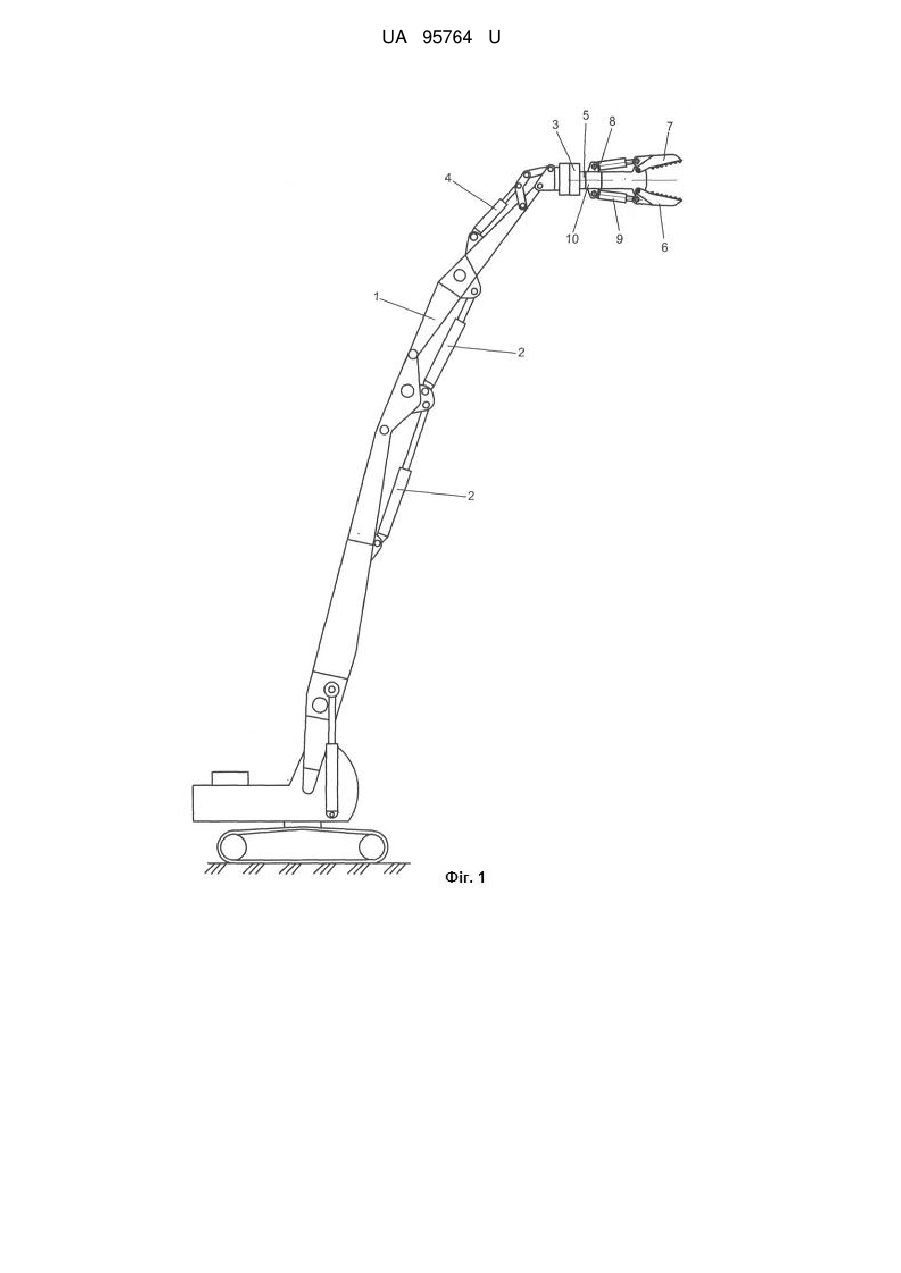

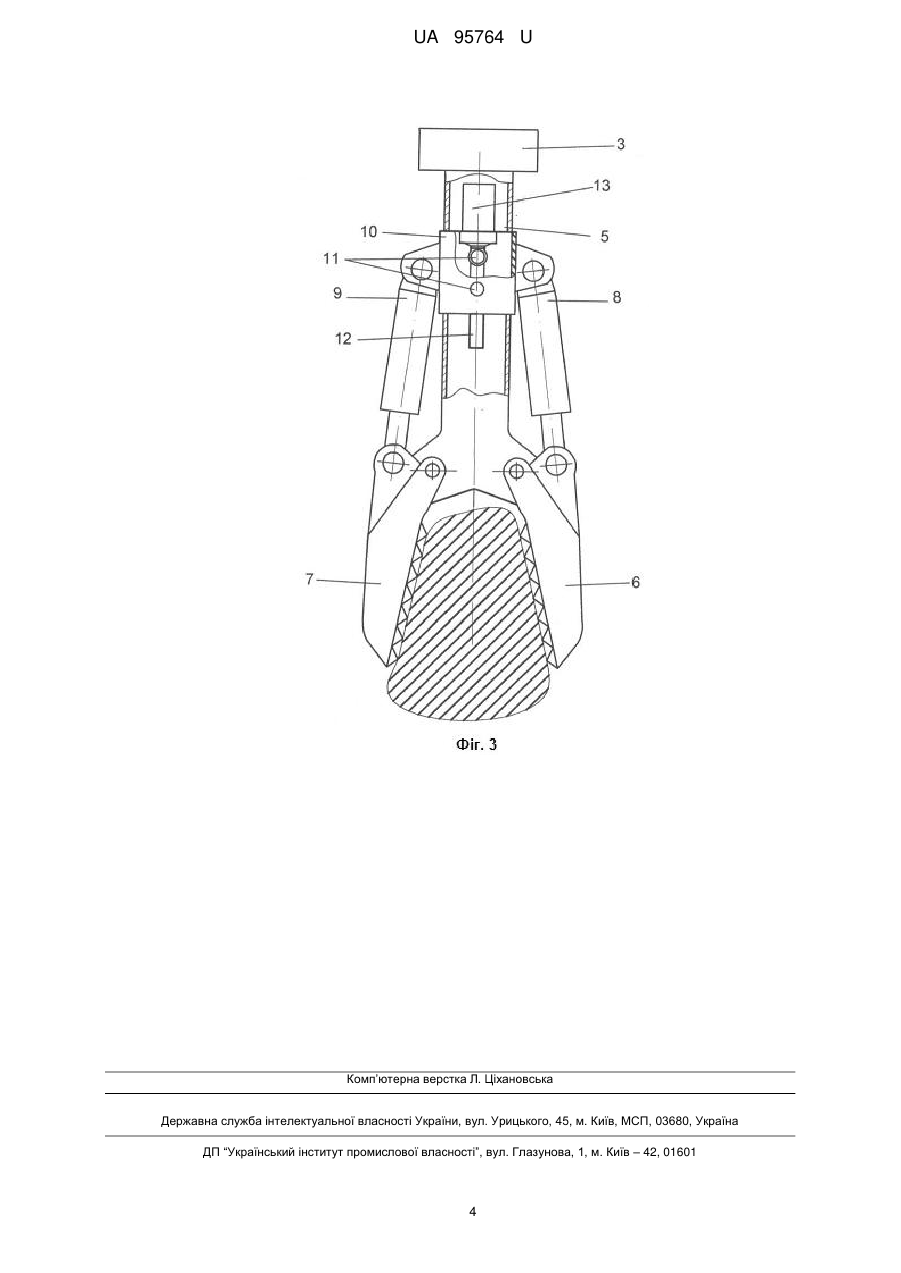

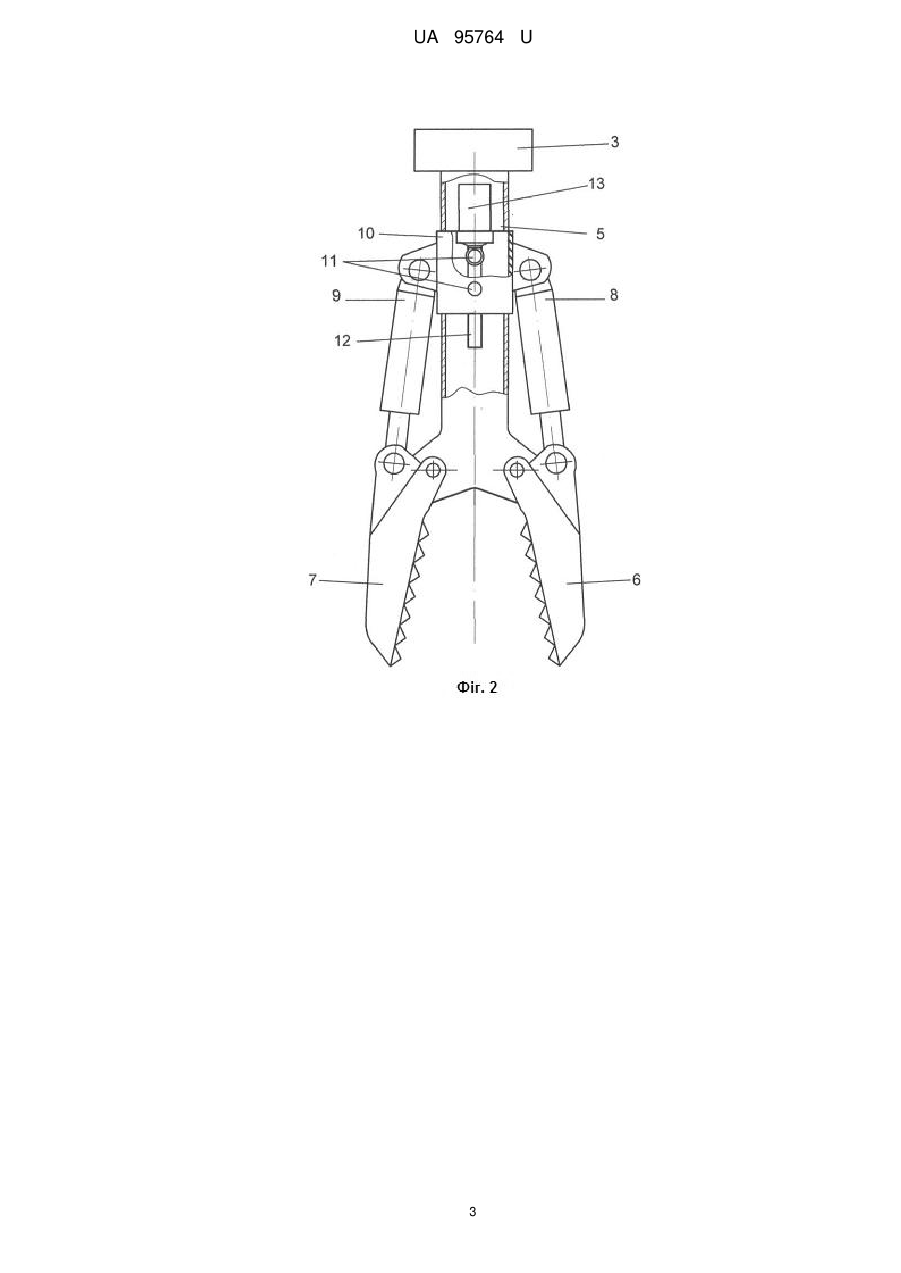

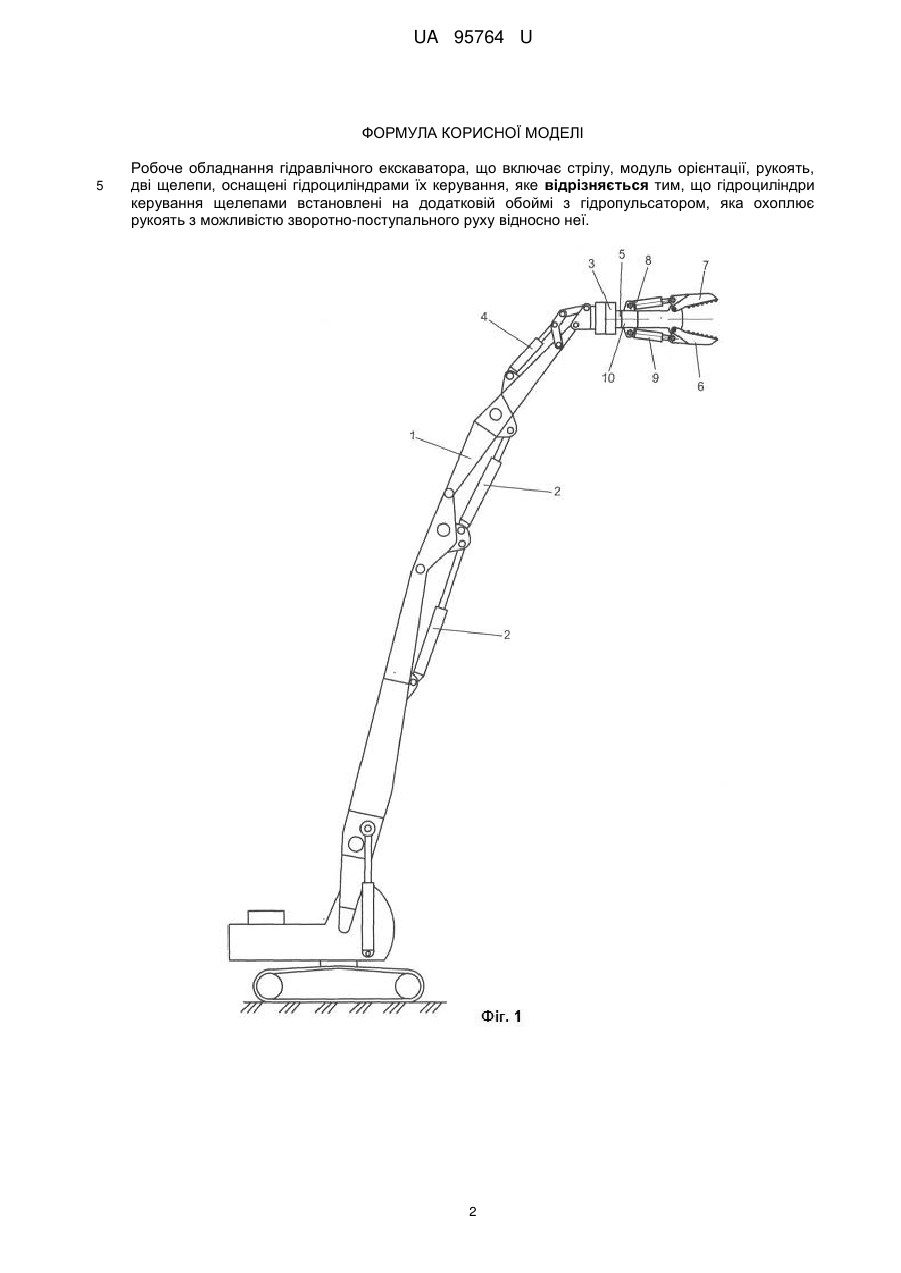

Реферат: UA 95764 U UA 95764 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшових гідравлічних екскаваторів для виконання технологічних операцій по руйнуванню конструкцій, що зносяться, в умовах реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення та переміщення різних штучних вантажів та елементів конструкції, що руйнується в процесі реконструкції. Зусилля, яке може бути реалізоване в гідроциліндрах керування щелепами, недостатнє для руйнування конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням може бути робоче обладнання гідравлічного екскаватора, що включає стрілу, модуль орієнтації, рукоять, дві щелепи, оснащені гідроциліндрами їх керування [2]. Недоліком такого робочого обладнання є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, бо розроблена конструкція сприймає тільки стискаючі зусилля, яких буває недостатньо для роздроблювання будівельних конструкцій. Основою корисної моделі є задача удосконалення робочого обладнання гідравлічного екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що в робочому обладнанні гідравлічного екскаватора, що включає стрілу, модуль орієнтації, рукоять, дві щелепи, оснащені гідроциліндрами їх керування, відповідно до корисної моделі, гідроциліндри керування щелепами встановлені на додатковій обоймі з гідропульсатором, яка охоплює рукоять з можливістю зворотно-поступального руху відносно неї. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з робочим обладнанням; на фіг. 2 - загальний вигляд робочого обладнання гідравлічного екскаватора; на фіг. 3 - процес руйнування конструкцій, що підлягають знесенню. Робоче обладнання гідравлічного екскаватора (фіг. 1) включає стрілу 1 з гідроциліндрами керування 2, модуль орієнтації 3, керований гідроциліндром 4, рукоять 5, на кінці якої шарнірно прикріплені дві щелепи 6 та 7, оснащені гідроциліндрами їх керування 8 та 9. Гідроциліндри 8 та 9 керування щелепами 6 та 7 встановлені на обоймі 10? яка охоплює рукоять 5 з можливістю зворотно-поступального руху відносно неї. При цьому, обойма 10 оснащена двома штирями 11, які розміщені у повздовжній прорізі 12 на рукояті 5. Обойма 10 також з'єднана штирем 11 з гідроциліндром 13, розташованим у внутрішній порожнині рукояті 5 (фіг. 2). Робоче обладнання гідравлічного екскаватора діє наступним чином. За допомогою стріли 1 з гідроциліндрами керування 2 та модуля орієнтації З, керованого гідроциліндром 4, рукоять 5 разом зі щелепами 6 та 7 переміщується в зону виконання технологічних операцій по захопленню та руйнуванню (фіг. 1). При виконанні технологічної операції з руйнування, щелепи 6 та 7 за допомогою гідроциліндрів 8 та 9 повертаються назустріч одна одній, захоплюють бетонну конструкцію і за рахунок стискання здійснюють її руйнування (фіг. 3). Одночасно при включенні гідропульсатора 13 динамічні імпульси певної частоти та амплітуди передаються через обойму 10 на гідроциліндри керування 8 та 9 і на щелепи 6 та 7. Гідропульсатор 13 передає динамічні імпульси на обойму 10 через з'єднуючі штирі 11 і при цьому обойма 10 здійснює зворотно-поступальний рух відносно рукояті 5, а на штирях 11 переміщується у повздовжній прорізі 12 на рукояті 5. Розроблена конструкція робочого обладнання гідравлічного екскаватора забезпечує підвищення ефективності виконання технологічних операцій по руйнуванню конструкцій завдяки передачі на конструкцію, що підлягає руйнуванню, як стискаючих зусиль, так і динамічних додаткових зусиль в імпульсному режимі. Джерела інформації: 1. Френкель Г. Ю. Роботизация процессов в строительстве. М.: Стройиздат, 1987.-С. 78, рис. 17. 2. Патент США №7.971.816В2 5.07.2011. 55 1 UA 95764 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робоче обладнання гідравлічного екскаватора, що включає стрілу, модуль орієнтації, рукоять, дві щелепи, оснащені гідроциліндрами їх керування, яке відрізняється тим, що гідроциліндри керування щелепами встановлені на додатковій обоймі з гідропульсатором, яка охоплює рукоять з можливістю зворотно-поступального руху відносно неї. 2 UA 95764 U 3 UA 95764 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
