Перемикальний механізм замків для зміцнених дверей та їм подібних виробів

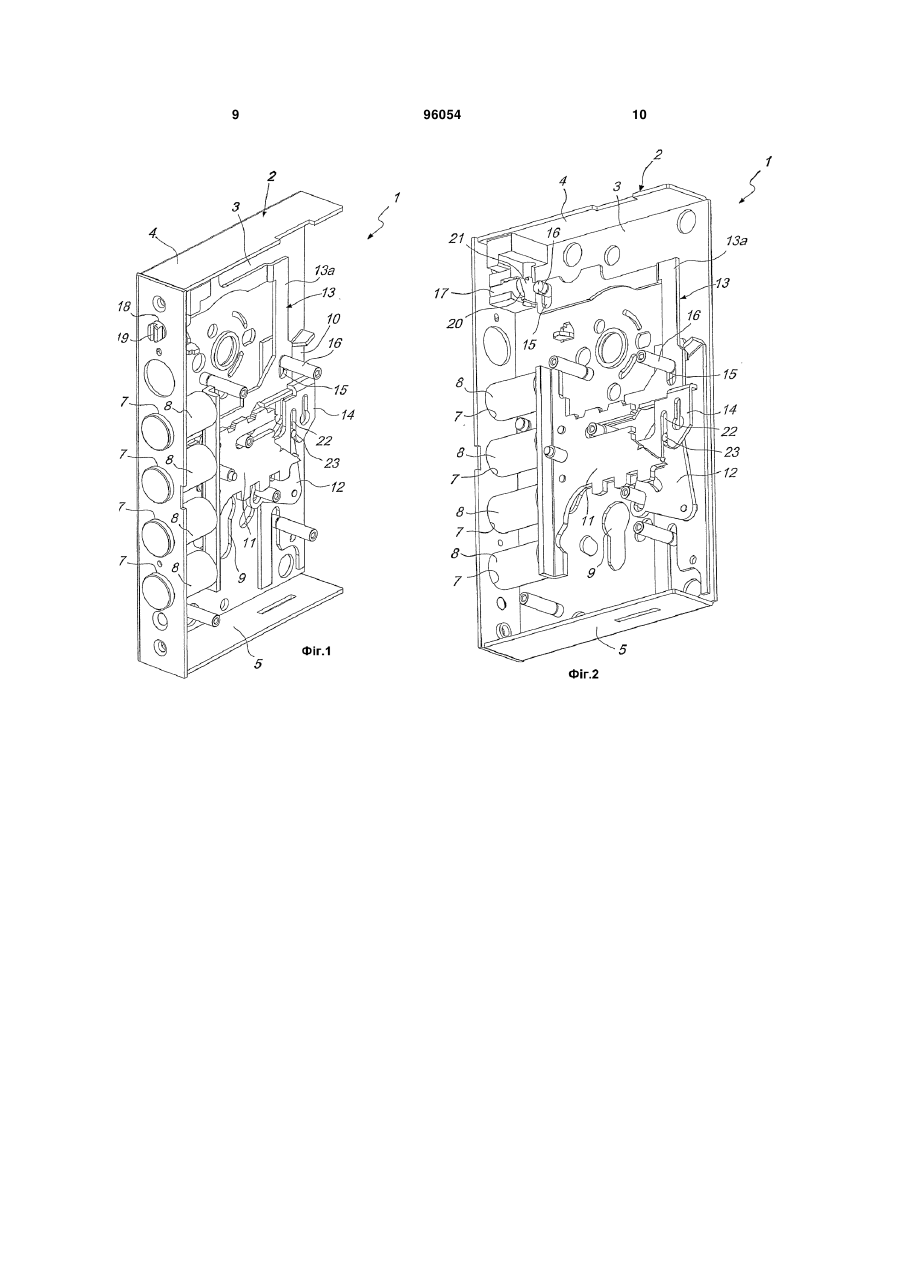

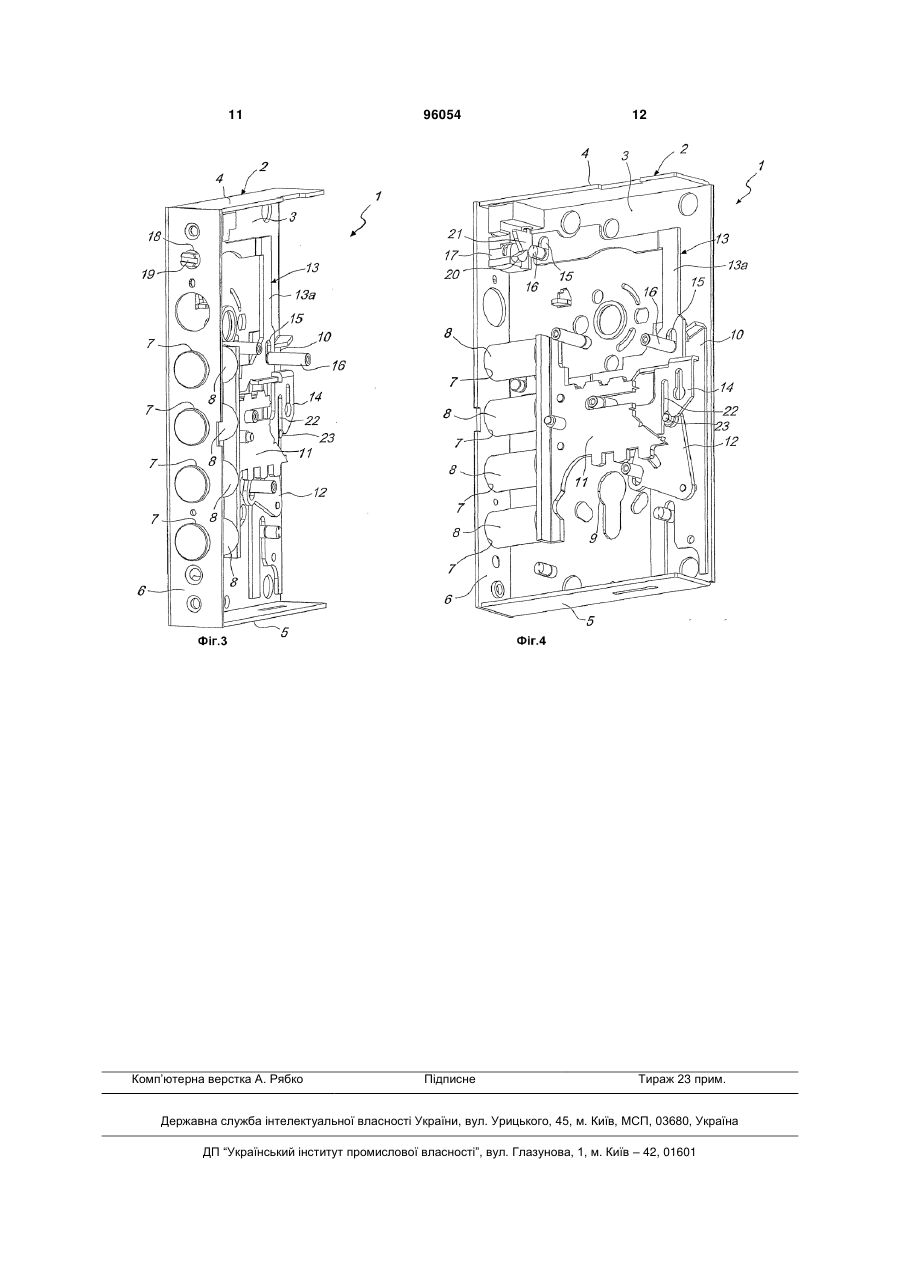

1. Перемикальний механізм замків, для зміцнених дверей та їм подібних виробів, такого типу, який містить коробчастий корпус (2), який має відповідні бічні отвори (7) для проходження щонайменше однієї защіпки та щонайменше одного ригельного засува (8), причому згаданий коробчастий корпус вміщує множину по суті плоских елементів, функціонально зв'язаних із циліндром, який приводять у дію відповідним ключем, та обертовий елемент для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою за допомогою систем важелів та призначений для пересування защіпки, а також містить пластину (10), яка здійснює поступальне пересування та функціонально зв'язана у верхній частині зі згаданим обертовим елементом, а у нижній частині з плоским елементом (11), жорстко прикріпленим до ригельних засувів (8) за допомогою коромисла (12), шарнірно прикріпленого в іншій точці до згаданого коробчастого корпусу (2), який відрізняється тим, що містить проміжний вузол (13), виконаний з можливістю пересування між двома граничними положеннями за вибором користувача та жорстко зчеплений з пластиною (14) для з'єднання плоского елемента (11) з коромислом (12), причому згадана пластина (14) функціонально зв'язана зі згаданим обертовим елементом, який може спричинювати її поступальне пересування в 2 (19) 1 3 96054 4 містить керований перемикачем, факультативно навіть віддалено, привод, який має кінець рухомого елемента, прикріплений до скоби (13а) для забезпечення її поступального пересування, а отже визначає положення взаємного з'єднання та роз'єднання пластини (14) та коромисла (12). 7. Перемикальний механізм за п. 3, який відрізняється тим, що згаданий приводний елемент (17) містить перекидний вузол, до якого можна дістатися ззовні через отвір згаданого коробчастого корпусу (2) та поверхня якого, обернена у напрямку всередину корпусу (2), з'єднана зі згаданою скобою (13а), і обертання перекидного вузла відносно осі обертання визначає положення згаданої скоби (13а), а отже і положення взаємного з'єднання та роз'єднання пластини (14) та коромисла (12). 8. Перемикальний механізм за одним або декількома з попередніх пунктів, який відрізняється тим, що згадана пластина (14) для з'єднання плоского елемента (11) з коромислом (12) має відкритий проріз (22), який розташований поблизу та обернений до пальця (23), жорстко прикріпленого до згаданого коромисла (12), причому згаданий палець (23) входить у згаданий проріз (22) у одному зі згаданих граничних положень згаданого вузла (13) і перебуває за його межами в іншому граничному положенні. Винахід належить до перемикального механізму замків для зміцнених дверей та їм подібних виробів. Зміцнені двері, які звичайно застосовують як вхідні двері для житлових та службових приміщень, мають відповідні плоскі зміцнювальні елементи, призначені для забезпечення загальної міцності та для утруднення руйнування з метою незаконного вторгнення. Для дверей цього типу необхідно забезпечити складові частини, які мають той самий ступінь безпеки проти зламу, що й самі двері: розміри завіс збільшують (для сприймання великої ваги дверей та витримування будь-яких дій під час зламу), а замок обладнують ригельними засувами, які мають відповідний виліт та виконані з можливістю взаємодії з відповідними запірними планками одвірка, які є особливо широкими та жорстко прикріпленими до стіни. Замки цього типу звичайно забезпечують приведення у дію защіпки за допомогою ручки (у деяких випадках розташованої лише з внутрішнього боку дверей, а у інших випадках - з обох боків), а ригельних засувів - шляхом повертання ключа всередині циліндра. Для споруд деяких видів застосування замка цього типу неможливе, оскільки відповідні нормативні акти вимагають, щоб аварійні виходи мали аварійні "антипанічні" ручки. Відомі варіанти виконання замків для зміцнених дверей не забезпечують можливості втягування ригельних засувів під дією ручки (або аварійного "антипанічного" засобу); таким чином, повинна бути забезпечена можливість блокування ригельних засувів у втягненому положенні на весь час, протягом якого потрібна дія "антипанічної" функції (доти, доки у такому закритому просторі перебувають люди). Однак застосування цього рішення не дозволено багатьма стандартами, оскільки умови захищеності для користувача потрібно підтримувати постійно. Існують відомі варіанти виконання замків, які уможливлюють втягування ригельних засувів шляхом повертання ручки, однак ці варіанти здійснення з причини наявності у них множини взаємно зв'язаних елементів вимагають застосування коробчастого корпусу, який має дуже великі розміри (значно більші, ніж стандартний замок для зміцнених дверей). З цієї причини такі замки для зміцнених дверей, придатні для застосування з "антипанічною" функцією, пристосовані для встановлення тільки на дверях, виконаних спеціально для встановлення цих замків. Очевидним недоліком усіх замків, які мають "антипанічну" функцію, є те, що така функція робить замок ненадійним у випадку крадіжки з приміщення, закритого дверима, у яких встановлений такий замок. Якщо злодій може потрапити у приміщення (наприклад, через вікно), він може вийти з основних дверей (навіть якщо двері закриті декількома обертами, тобто з повністю висунутими ригельними засувами), оскільки повертання ручки з "антипанічною" функцією спричиняє втягування защіпки та ригельних засувів. Метою цього винаходу є створення перемикального механізму замків для зміцнених дверей та їм подібних виробів, придатного для керування функціонуванням замка залежно від режиму застосування, встановленого самими користувачами. У межах цієї мети задачею винаходу є створення перемикального механізму замків для зміцнених дверей та їм подібних виробів, який має низьку вартість, відносно простий для втілення на практиці та надійний у застосуванні. Ця мета досягається, а згадана й інші задачі, які стануть краще зрозумілі нижче, вирішуються шляхом створення описаного перемикального механізму замків, для зміцнених дверей та їм подібних виробів, такого типу, який містить коробчастий корпус, який має відповідні бічні отвори для проходження щонайменше однієї защіпки та щонайменше одного ригельного засува, причому згаданий коробчастий корпус вміщує множину по суті плоских елементів, функціонально зв'язаних із циліндром, який приводять у дію відповідним ключем, та обертовий елемент для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою за допомогою систем важелів та призначений для пересування защіпки, а також містить пластину, яка здійснює поступальне пересування та функціонально зв'язана у верхній частині зі згаданим обертовим елементом, а у нижній частині з плоским елементом, жорстко прикріпле 5 ним до ригельних засувів за допомогою коромисла, шарнірно прикріпленого в іншій точці до згаданого коробчастого корпусу, причому згаданий перемикальний механізм відрізняється тим, що містить проміжний вузол, виконаний з можливістю пересування між двома граничними положеннями за вибором користувача та жорстко зчеплений з пластиною для з'єднання плоского елемента з коромислом, причому згадана пластина функціонально зв'язана зі згаданим обертовим елементом, який може спричинювати її поступальне пересування в результаті повертання ручки усередині згаданого обертового елемента так, що у першому граничному положенні згаданого вузла згадане коромисло шарнірно з'єднано зі згаданою пластиною, а отже жорстко зчеплено зі згаданим елементом, а у другому граничному положенні згадане коромисло та згадана пластина відокремлені та не взаємодіють. Інші особливості та переваги цього винаходу стануть краще зрозумілі з наведеного нижче докладного опису варіанта здійснення перемикального механізму замків для зміцнених дверей та їм подібних виробів, якому віддається перевага, але який не є виключним та єдино можливим. Сутність винаходу пояснюється прикладом, який не обмежує обсягу винаходу і який ілюструється прикладеними фігурами, на яких: Фіг.1 являє собою вид у перспективі замка зі знятою стінкою для зміцнених дверей та їм подібних виробів з перемикальним механізмом за цим винаходом, показаним у положенні, у якому "антипанічна" функція вимкнена; Фіг.2 являє собою вид у перспективі замка зі знятою стінкою для зміцнених дверей та їм подібних виробів з перемикальним механізмом за цим винаходом, показаним у положенні, у якому "антипанічна" функція вимкнена; Фіг.3 являє собою вид у перспективі замка зі знятою стінкою для зміцнених дверей та їм подібних виробів з перемикальним механізмом за цим винаходом, показаним у положенні, у якому "антипанічна" функція ввімкнена; Фіг.4 являє собою вид у перспективі замка зі знятою стінкою для зміцнених дверей та їм подібних виробів з перемикальним механізмом за цим винаходом, показаним у положенні, у якому "антипанічна" функція ввімкнена. На фігурах позицією 1 в цілому позначений перемикальний механізм замків для зміцнених дверей та їм подібних виробів за цим винаходом. Замок для зміцнених дверей, придатний для встановлення перемикального механізму 1, містить коробчастий корпус 2; корпус 2 має форму, по суті подібну до паралелепіпеда з двома взаємно протилежними стінками 3, які мають більшу поверхню, та з чотирма бічними стінками - верхньою 4, нижньою 5, передньою 6 та задньою (на фігурі не показана). Коробчастий корпус 2 може бути виконаний з урахуванням стандартних вимог на розміри для замка цього типу, що забезпечує перевагу, яка полягає у можливості встановлення у будь-які зміцнені двері без жодної необхідності їх модифікування. 96054 6 Коробчастий корпус 2 має відповідні бічні отвори 7 для проходження щонайменше однієї защіпки (на фігурі не показана) та щонайменше одного ригельного засува 8; за варіантом здійснення, показаним на фігурі, щонайменше один ригельний засув 8 утворений чотирма циліндричними елементами, розташованими паралельно один одному з можливістю ковзання у поперечному напрямку відносно замка. Існують варіанти здійснення цього винаходу, у яких виконані додаткові ригельні засуви, які простягаються з верхньої стінки 4 та з нижньої стінки 5 і зв'язані з проміжними ланками, виконаними з можливістю приводити у дію штирі, які здійснюють поступальне пересування відносно двері та розташовані на будь-якій відстані від замка. Всередині коробчастого корпусу 2 розташована множина по суті плоских елементів, функціонально зв'язаних із циліндром (тільки гніздо 9 якого показано на фігурі), який приводять у дію відповідним ключем. Обертовий елемент (не показаний на згаданій фігурі) також розташований всередині корпусу 2 для утворення з'єднання з ручкою; згаданий елемент зв'язаний із щонайменше однією защіпкою за допомогою прийнятних систем важелів відомого типу, які призначені для пересування згаданої защіпки. Замок додатково містить проміжну пластину 10, функціонально зв'язану у верхній частині з обертовим елементом, а у нижній частині з плоским елементом 11, жорстко прикріпленим до ригельних засувів 8 за допомогою коромисла 12, шарнірно прикріпленого в іншій точці до коробчастого корпусу 2. Перемикальний механізм 1 містить проміжний вузол 13, виконаний з можливістю пересування між двома граничними положеннями за вибором користувача та жорстко прикріплений до пластини 14 для з'єднання плоского елемента 11 з коромислом 12. Пластина 14 функціонально зв'язана з обертовим елементом та може здійснювати поступальне пересування, спричинене повертанням ручки усередині згаданого елемента (на практиці кожне повертання ручки спричинює поступальне пересування пластини 14). Коли пластина 14 зчеплена з коромислом 12, то її пересування спричинює повертання коромисла 12, а отже й втягування елемента 11, тобто втягування ригельних засувів 8. У першому граничному положенні вузла 13 (показаному на Фіг.3 та Фіг.4) коромисло 12 шарнірно з'єднано з пластиною 14, а отже жорстко зв'язано з елементом 11, а у другому граничному положенні (показаному на Фіг.1 та Фіг.2) коромисло 12 та пластина 14 не з'єднані, та не взаємодіють. Проміжний вузол 13 містить скобу 13а, у якій виконані відповідні прорізи 15 для штирів 16, жорстко прикріплених до корпусу 2. Прорізи 15 та штирі 16 виконані з можливістю спрямування скоби 13а під час поступального пересування між граничними положеннями; у такий спосіб, як показано на фігурах, пластина 14 може пересуватися у заздалегідь визначеному напрямку 7 (на фігурах вертикально) на максимальну довжину, що дорівнює довжині прорізів 15. Вузол 13 функціонально зв'язаний з приводним елементом 17, який може бути приведений у дію ззовні навіть небезпосередньо та призначений для пересування цього вузла між граничними положеннями. Зокрема, за варіантом здійснення цього винаходу, показаним на згаданій фігурі, приводний елемент 17 містить обертовий штирок 18, до якого можна дістатися ззовні через отвір 19 коробчастого корпусу 2 (за варіантом здійснення, показаним на згаданій фігурі, отвір 19 виконаний у передній стінці 6). Штирок 18 має кінець 20, який входить всередину корпусу 2, має відповідну форму і перебуває у безпосередньому контакті з виступом 21, жорстко прикріпленим до скоби 13а. Форма кінця 20 визначає положення скоби 13а відповідно до кутового положення штирка 18, а отже і положення взаємного з'єднання та роз'єднання пластини 14 та коромисла 12. За одним з альтернативних варіантів здійснення приводний елемент 17 містить повзун, до якого можна дістатися ззовні через отвір коробчастого корпусу 2. У згаданому повзуні кінець, обернений у напрямку всередину корпусу 2, з'єднаний зі скобою 13а, і поступальне пересування повзуна визначає положення скоби 13а, а отже і положення взаємного з'єднання та роз'єднання пластини 14 та коромисла 12. Також можливим є варіант здійснення цього винаходу, у якому приводний елемент 17 є електромеханічним; у цьому випадку він містить керований перемикачем, факультативно навіть віддалено, привод, причому привод має кінець рухомого елемента, прикріплений до скоби 13а для забезпечення її поступального пересування, а отже й визначення положення взаємного з'єднання та роз'єднання пластини 14 та коромисла 12. Факультативно також можливе виконання приводного елемента 17, який містить перекидний вузол, до якого можна дістатися ззовні через отвір коробчастого корпусу 2, та поверхня якого, обернена у напрямку всередину корпусу 2, з'єднана зі скобою 13а. Обертання цього перекидного вузла відносно осі обертання у цьому випадку визначає положення скоби 13 а, а отже і положення взаємного з'єднання та роз'єднання пластини 14 та коромисла 12; для користувача перекидний вузол має вигляд перемикача, який може бути встановлений у двох різних положеннях (він має вигляд, повністю подібний до перемикачів, які застосовують у електричних системах). Пластина 14 для з'єднання плоского елемента 11 з коромислом 12 має відкритий проріз 22, який 96054 8 розташований поблизу та обернений до пальця 23, жорстко прикріпленого до коромисла 12. Палець 23 входить у проріз 22 у одному зі згаданих граничних положень вузла 13 і перебуває ззовні в іншому граничному положенні. Принцип дії перемикального механізму 1 за цим винаходом такий. Коли приводний елемент 17 перебуває у першому граничному положенні, скоба 13а поступально пересунута у напрямку до верхньої стінки 4 корпусу 2. Внаслідок цього пластина 14 також піднята, і тому палець 23 виходить за межі прорізу 22, коромисло 12 та пластина 14 не з'єднані між собою, і коромисло 12 може пересуватися вільно; у цьому положенні замок не здійснює "антипанічної" функції, і ригельні засуви 8 можуть бути втягнені лише шляхом приведення у дію циліндра відповідним ключем. У цьому випадку пересування ручки, незважаючи на спричинене ним відповідне пересування пластини 14, фактично не передається на коромисло 12, оскільки ці два елементи не з'єднані між собою. Коли ж приводний елемент 17 перебуває у другому граничному положенні, скоба 13а поступально пересунута у напрямку до нижньої стінки 5 корпусу 2. В результаті цього пластина 14 також опущена, і тому палець 23 входить у проріз 22, коромисло 12 та пластина 14 з'єднані між собою, і коромисло 12 може пересуватися тільки як єдине ціле разом із пластиною 14; у цьому положенні замок здійснює "антипанічну" функцію, і ригельні засуви 8 можуть бути втягнені просто однією лише ручкою. У цьому випадку пересування ручки спричинює відповідне пересування пластини 14, яке передається на коромисло 12, оскільки ці два елементи з'єднані між собою. Коромисло 12 спричинює втягування елемента 11, а отже і втягування ригельних засувів 8. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. Цей винахід, таким чином описаний, припускає численні модифікації та варіанти, жодний з яких не виходить за межі обсягу наведеної формули винаходу. Усі частини можуть бути також замінені іншими технічно еквівалентними елементами. У наведених варіантах здійснення винаходу окремі елементи, подані у відношенні до конкретних прикладів, у дійсності можуть мінятися місцями з іншими елементами, наявними у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що виявилося вже відомим під час процесу патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. 9 96054 10 11 Комп’ютерна верстка А. Рябко 96054 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
