Замок для зміцнених дверей та їм подібних виробів

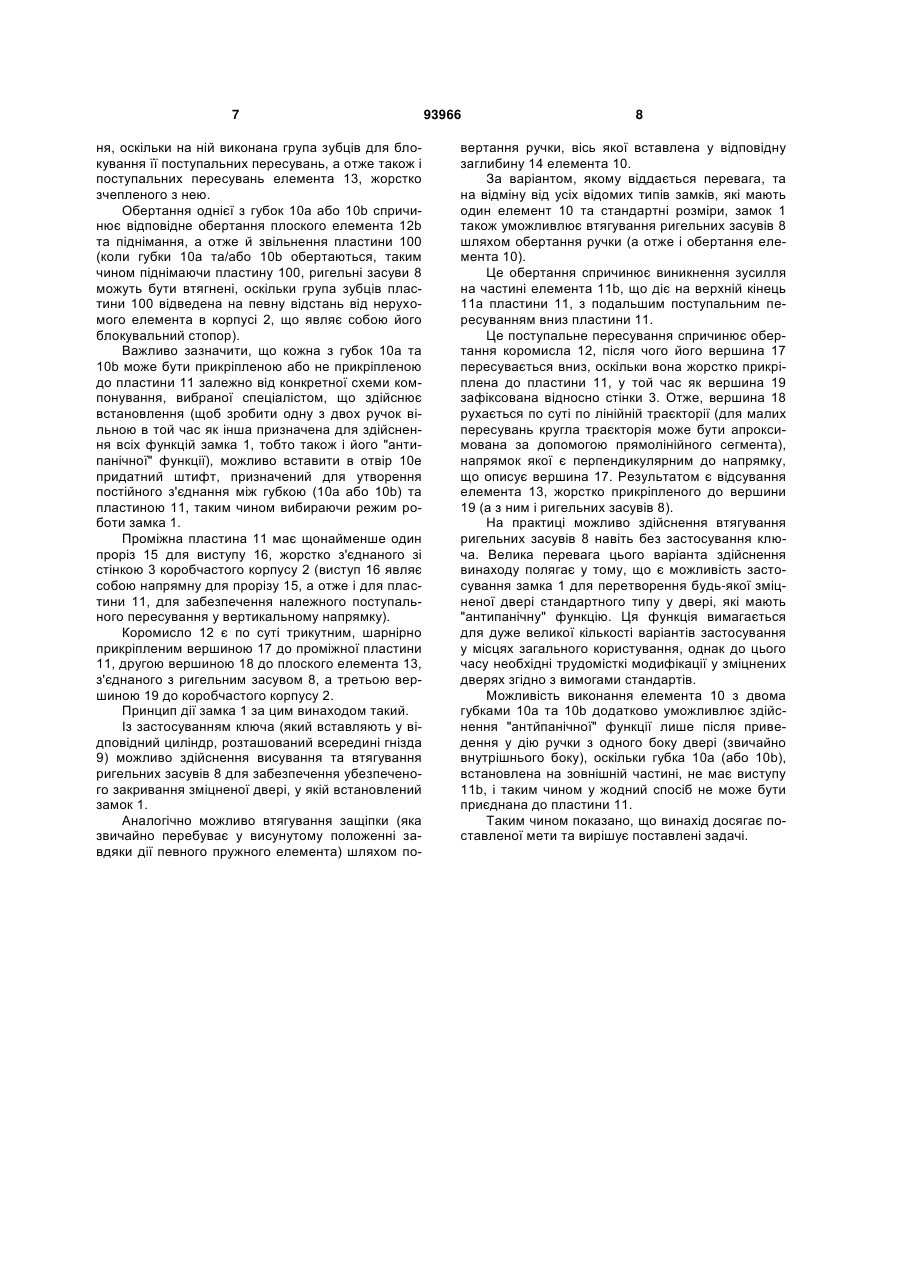

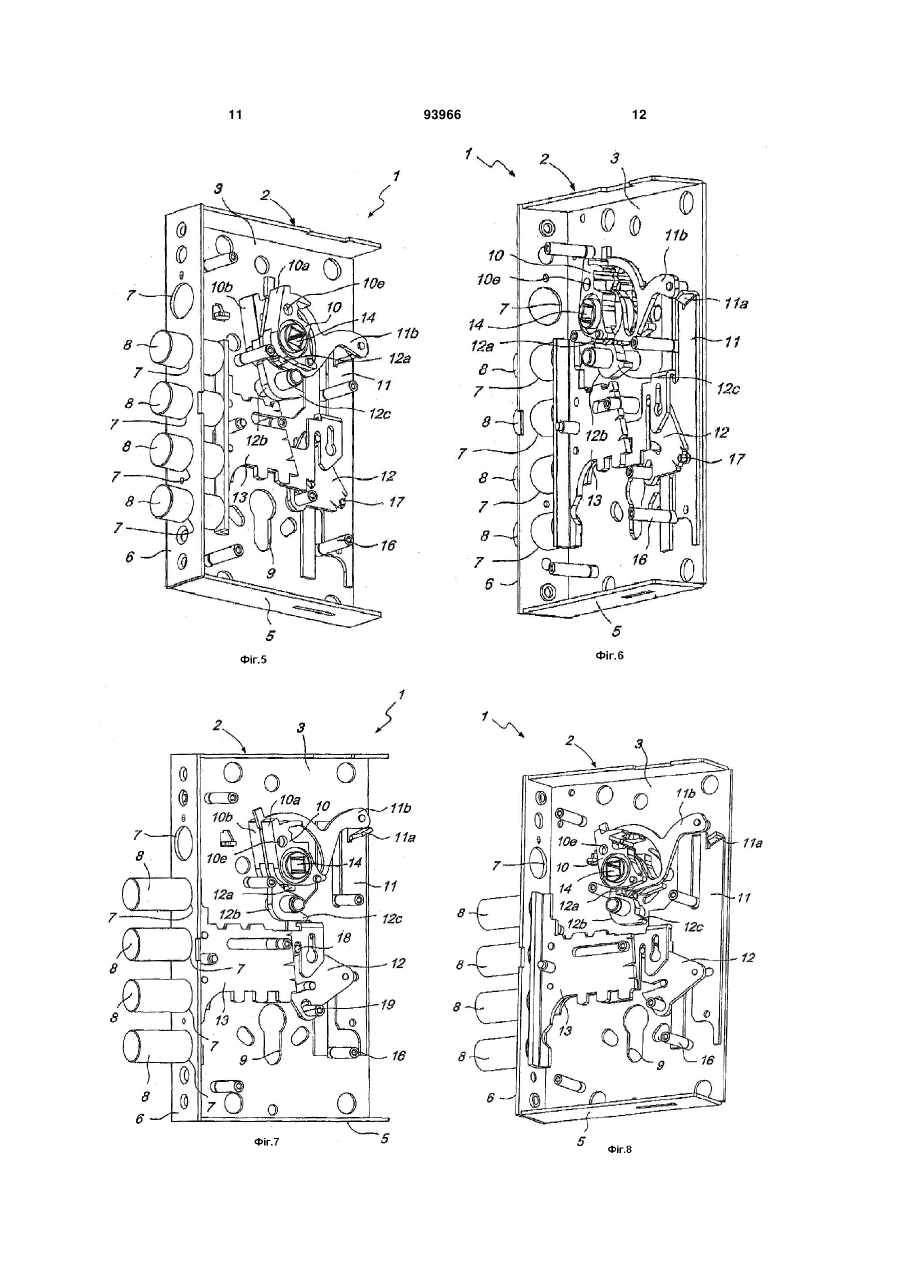

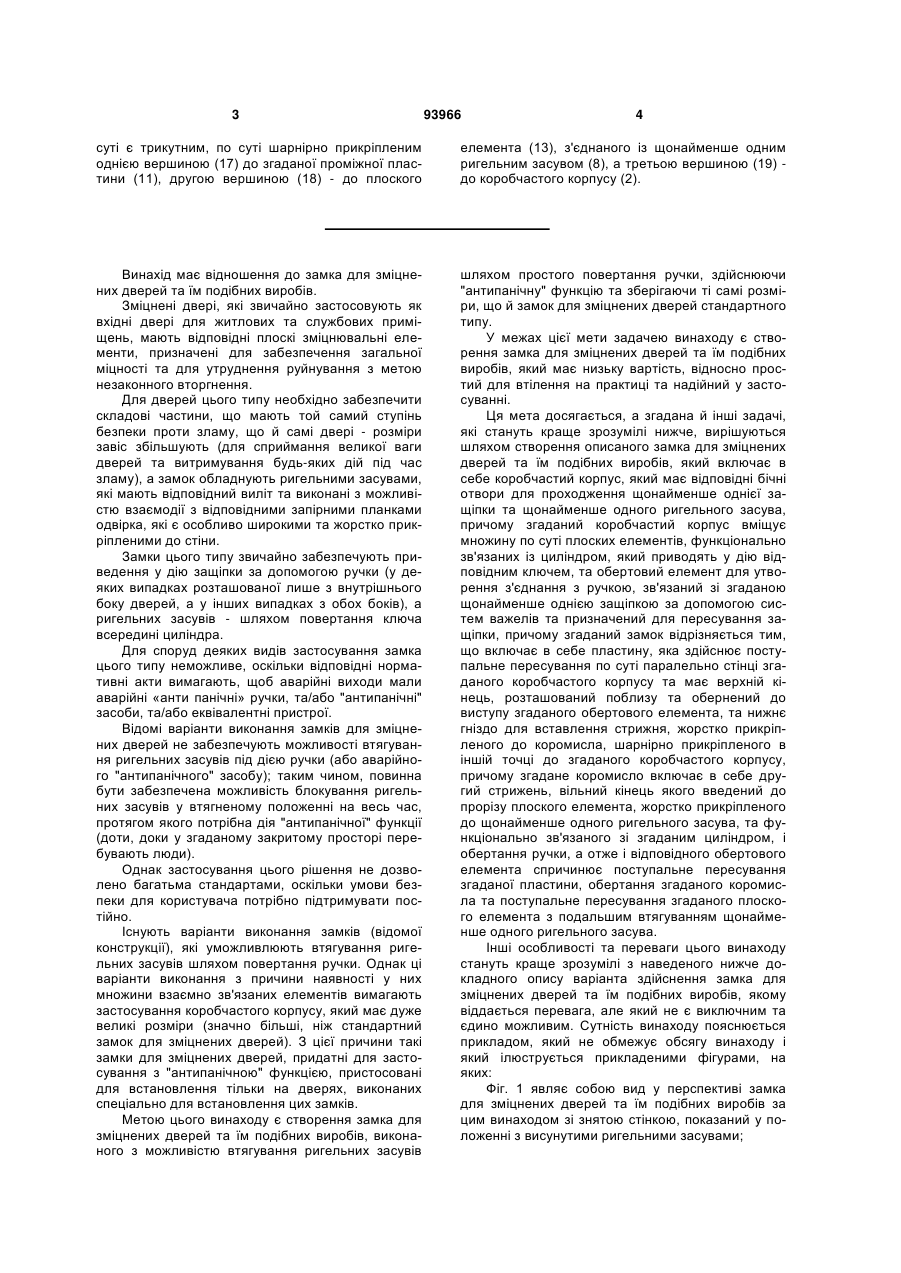

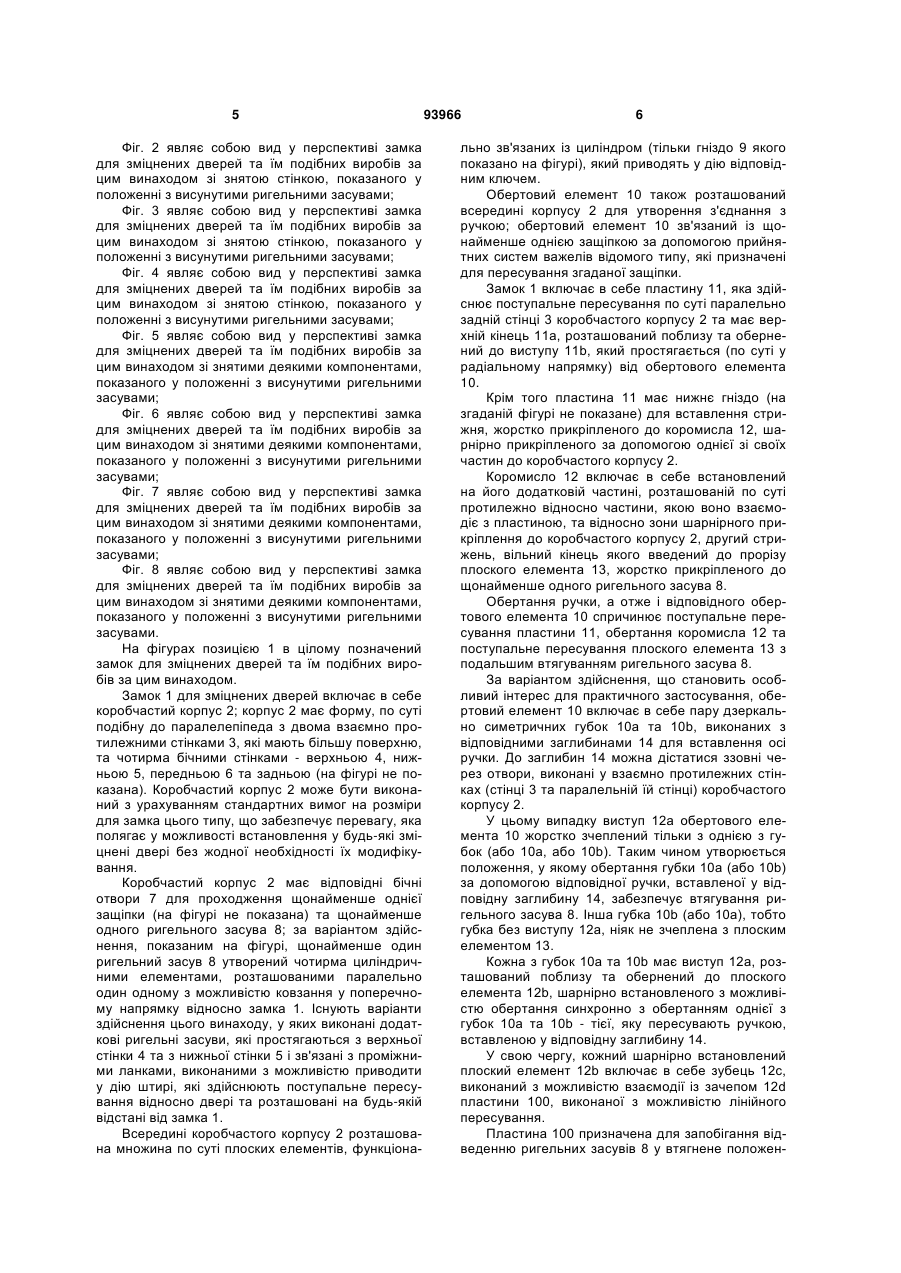

1. Замок для зміцнених дверей та їм подібних виробів, що має коробчастий корпус (2), який має відповідні бічні отвори (7) для проходження щонайменше однієї защіпки та щонайменше одного ригельного засува (8), причому згаданий коробчастий корпус вміщує множину по суті плоских елементів, функціонально зв'язаних із циліндром, який приводять у дію відповідним ключем, та обертовий елемент (10) для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою за допомогою систем важелів та призначений для пересування защіпки, який відрізняється тим, що включає в себе пластину (11) з можливістю поступального пересування по суті паралельно стінці (3) згаданого коробчастого корпусу (2), яка має верхній кінець (11а), розташований поблизу та обернений до виступу (11b) згаданого обертового елемента (10), та нижнє гніздо для вставлення стрижня, жорстко прикріпленого до коромисла (12), шарнірно прикріпленого в іншій точці до згаданого коробчастого корпусу (2), причому згадане коромисло (12) включає в себе другий стрижень, вільний кінець якого введений у проріз плоского елемента (13), жорстко прикріпленого до щонайменше одного ригельного засува (8), та функціонально зв'язаного зі згаданим циліндром, і обертання ручки, а також і відповідного обертового елемента (10), спричинює поступальне пересування згаданої пластини (11), обертання згаданого коромисла (12) та поступальне пересування згаданого плоского елемента (13) зі втягу 2 (19) 1 3 93966 4 суті є трикутним, по суті шарнірно прикріпленим однією вершиною (17) до згаданої проміжної пластини (11), другою вершиною (18) - до плоского елемента (13), з'єднаного із щонайменше одним ригельним засувом (8), а третьою вершиною (19) до коробчастого корпусу (2). Винахід має відношення до замка для зміцнених дверей та їм подібних виробів. Зміцнені двері, які звичайно застосовують як вхідні двері для житлових та службових приміщень, мають відповідні плоскі зміцнювальні елементи, призначені для забезпечення загальної міцності та для утруднення руйнування з метою незаконного вторгнення. Для дверей цього типу необхідно забезпечити складові частини, що мають той самий ступінь безпеки проти зламу, що й самі двері - розміри завіс збільшують (для сприймання великої ваги дверей та витримування будь-яких дій під час зламу), а замок обладнують ригельними засувами, які мають відповідний виліт та виконані з можливістю взаємодії з відповідними запірними планками одвірка, які є особливо широкими та жорстко прикріпленими до стіни. Замки цього типу звичайно забезпечують приведення у дію защіпки за допомогою ручки (у деяких випадках розташованої лише з внутрішнього боку дверей, а у інших випадках з обох боків), а ригельних засувів - шляхом повертання ключа всередині циліндра. Для споруд деяких видів застосування замка цього типу неможливе, оскільки відповідні нормативні акти вимагають, щоб аварійні виходи мали аварійні «анти панічні» ручки, та/або "антипанічні" засоби, та/або еквівалентні пристрої. Відомі варіанти виконання замків для зміцнених дверей не забезпечують можливості втягування ригельних засувів під дією ручки (або аварійного "антипанічного" засобу); таким чином, повинна бути забезпечена можливість блокування ригельних засувів у втягненому положенні на весь час, протягом якого потрібна дія "антипанічної" функції (доти, доки у згаданому закритому просторі перебувають люди). Однак застосування цього рішення не дозволено багатьма стандартами, оскільки умови безпеки для користувача потрібно підтримувати постійно. Існують варіанти виконання замків (відомої конструкції), які уможливлюють втягування ригельних засувів шляхом повертання ручки. Однак ці варіанти виконання з причини наявності у них множини взаємно зв'язаних елементів вимагають застосування коробчастого корпусу, який має дуже великі розміри (значно більші, ніж стандартний замок для зміцнених дверей). З цієї причини такі замки для зміцнених дверей, придатні для застосування з "антипанічною" функцією, пристосовані для встановлення тільки на дверях, виконаних спеціально для встановлення цих замків. Метою цього винаходу є створення замка для зміцнених дверей та їм подібних виробів, виконаного з можливістю втягування ригельних засувів шляхом простого повертання ручки, здійснюючи "антипанічну" функцію та зберігаючи ті самі розміри, що й замок для зміцнених дверей стандартного типу. У межах цієї мети задачею винаходу є створення замка для зміцнених дверей та їм подібних виробів, який має низьку вартість, відносно простий для втілення на практиці та надійний у застосуванні. Ця мета досягається, а згадана й інші задачі, які стануть краще зрозумілі нижче, вирішуються шляхом створення описаного замка для зміцнених дверей та їм подібних виробів, який включає в себе коробчастий корпус, який має відповідні бічні отвори для проходження щонайменше однієї защіпки та щонайменше одного ригельного засува, причому згаданий коробчастий корпус вміщує множину по суті плоских елементів, функціонально зв'язаних із циліндром, який приводять у дію відповідним ключем, та обертовий елемент для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою за допомогою систем важелів та призначений для пересування защіпки, причому згаданий замок відрізняється тим, що включає в себе пластину, яка здійснює поступальне пересування по суті паралельно стінці згаданого коробчастого корпусу та має верхній кінець, розташований поблизу та обернений до виступу згаданого обертового елемента, та нижнє гніздо для вставлення стрижня, жорстко прикріпленого до коромисла, шарнірно прикріпленого в іншій точці до згаданого коробчастого корпусу, причому згадане коромисло включає в себе другий стрижень, вільний кінець якого введений до прорізу плоского елемента, жорстко прикріпленого до щонайменше одного ригельного засува, та функціонально зв'язаного зі згаданим циліндром, і обертання ручки, а отже і відповідного обертового елемента спричинює поступальне пересування згаданої пластини, обертання згаданого коромисла та поступальне пересування згаданого плоского елемента з подальшим втягуванням щонайменше одного ригельного засува. Інші особливості та переваги цього винаходу стануть краще зрозумілі з наведеного нижче докладного опису варіанта здійснення замка для зміцнених дверей та їм подібних виробів, якому віддається перевага, але який не є виключним та єдино можливим. Сутність винаходу пояснюється прикладом, який не обмежує обсягу винаходу і який ілюструється прикладеними фігурами, на яких: Фіг. 1 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою, показаний у положенні з висунутими ригельними засувами; 5 Фіг. 2 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою, показаного у положенні з висунутими ригельними засувами; Фіг. 3 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою, показаного у положенні з висунутими ригельними засувами; Фіг. 4 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою, показаного у положенні з висунутими ригельними засувами; Фіг. 5 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятими деякими компонентами, показаного у положенні з висунутими ригельними засувами; Фіг. 6 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятими деякими компонентами, показаного у положенні з висунутими ригельними засувами; Фіг. 7 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятими деякими компонентами, показаного у положенні з висунутими ригельними засувами; Фіг. 8 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятими деякими компонентами, показаного у положенні з висунутими ригельними засувами. На фігурах позицією 1 в цілому позначений замок для зміцнених дверей та їм подібних виробів за цим винаходом. Замок 1 для зміцнених дверей включає в себе коробчастий корпус 2; корпус 2 має форму, по суті подібну до паралелепіпеда з двома взаємно протилежними стінками 3, які мають більшу поверхню, та чотирма бічними стінками - верхньою 4, нижньою 5, передньою 6 та задньою (на фігурі не показана). Коробчастий корпус 2 може бути виконаний з урахуванням стандартних вимог на розміри для замка цього типу, що забезпечує перевагу, яка полягає у можливості встановлення у будь-які зміцнені двері без жодної необхідності їх модифікування. Коробчастий корпус 2 має відповідні бічні отвори 7 для проходження щонайменше однієї защіпки (на фігурі не показана) та щонайменше одного ригельного засува 8; за варіантом здійснення, показаним на фігурі, щонайменше один ригельний засув 8 утворений чотирма циліндричними елементами, розташованими паралельно один одному з можливістю ковзання у поперечному напрямку відносно замка 1. Існують варіанти здійснення цього винаходу, у яких виконані додаткові ригельні засуви, які простягаються з верхньої стінки 4 та з нижньої стінки 5 і зв'язані з проміжними ланками, виконаними з можливістю приводити у дію штирі, які здійснюють поступальне пересування відносно двері та розташовані на будь-якій відстані від замка 1. Всередині коробчастого корпусу 2 розташована множина по суті плоских елементів, функціона 93966 6 льно зв'язаних із циліндром (тільки гніздо 9 якого показано на фігурі), який приводять у дію відповідним ключем. Обертовий елемент 10 також розташований всередині корпусу 2 для утворення з'єднання з ручкою; обертовий елемент 10 зв'язаний із щонайменше однією защіпкою за допомогою прийнятних систем важелів відомого типу, які призначені для пересування згаданої защіпки. Замок 1 включає в себе пластину 11, яка здійснює поступальне пересування по суті паралельно задній стінці 3 коробчастого корпусу 2 та має верхній кінець 11а, розташований поблизу та обернений до виступу 11b, який простягається (по суті у радіальному напрямку) від обертового елемента 10. Крім того пластина 11 має нижнє гніздо (на згаданій фігурі не показане) для вставлення стрижня, жорстко прикріпленого до коромисла 12, шарнірно прикріпленого за допомогою однієї зі своїх частин до коробчастого корпусу 2. Коромисло 12 включає в себе встановлений на його додатковій частині, розташованій по суті протилежно відносно частини, якою воно взаємодіє з пластиною, та відносно зони шарнірного прикріплення до коробчастого корпусу 2, другий стрижень, вільний кінець якого введений до прорізу плоского елемента 13, жорстко прикріпленого до щонайменше одного ригельного засува 8. Обертання ручки, а отже і відповідного обертового елемента 10 спричинює поступальне пересування пластини 11, обертання коромисла 12 та поступальне пересування плоского елемента 13 з подальшим втягуванням ригельного засува 8. За варіантом здійснення, що становить особливий інтерес для практичного застосування, обертовий елемент 10 включає в себе пару дзеркально симетричних губок 10а та 10b, виконаних з відповідними заглибинами 14 для вставлення осі ручки. До заглибин 14 можна дістатися ззовні через отвори, виконані у взаємно протилежних стінках (стінці 3 та паралельній їй стінці) коробчастого корпусу 2. У цьому випадку виступ 12а обертового елемента 10 жорстко зчеплений тільки з однією з губок (або 10а, або 10b). Таким чином утворюється положення, у якому обертання губки 10а (або 10b) за допомогою відповідної ручки, вставленої у відповідну заглибину 14, забезпечує втягування ригельного засува 8. Інша губка 10b (або 10а), тобто губка без виступу 12а, ніяк не зчеплена з плоским елементом 13. Кожна з губок 10а та 10b має виступ 12а, розташований поблизу та обернений до плоского елемента 12b, шарнірно встановленого з можливістю обертання синхронно з обертанням однієї з губок 10а та 10b - тієї, яку пересувають ручкою, вставленою у відповідну заглибину 14. У свою чергу, кожний шарнірно встановлений плоский елемент 12b включає в себе зубець 12с, виконаний з можливістю взаємодії із зачепом 12d пластини 100, виконаної з можливістю лінійного пересування. Пластина 100 призначена для запобігання відведенню ригельних засувів 8 у втягнене положен 7 ня, оскільки на ній виконана група зубців для блокування її поступальних пересувань, а отже також і поступальних пересувань елемента 13, жорстко зчепленого з нею. Обертання однієї з губок 10а або 10b спричинює відповідне обертання плоского елемента 12b та піднімання, а отже й звільнення пластини 100 (коли губки 10а та/або 10b обертаються, таким чином піднімаючи пластину 100, ригельні засуви 8 можуть бути втягнені, оскільки група зубців пластини 100 відведена на певну відстань від нерухомого елемента в корпусі 2, що являє собою його блокувальний стопор). Важливо зазначити, що кожна з губок 10а та 10b може бути прикріпленою або не прикріпленою до пластини 11 залежно від конкретної схеми компонування, вибраної спеціалістом, що здійснює встановлення (щоб зробити одну з двох ручок вільною в той час як інша призначена для здійснення всіх функцій замка 1, тобто також і його "антипанічної" функції), можливо вставити в отвір 10е придатний штифт, призначений для утворення постійного з'єднання між губкою (10а або 10b) та пластиною 11, таким чином вибираючи режим роботи замка 1. Проміжна пластина 11 має щонайменше один проріз 15 для виступу 16, жорстко з'єднаного зі стінкою 3 коробчастого корпусу 2 (виступ 16 являє собою напрямну для прорізу 15, а отже і для пластини 11, для забезпечення належного поступального пересування у вертикальному напрямку). Коромисло 12 є по суті трикутним, шарнірно прикріпленим вершиною 17 до проміжної пластини 11, другою вершиною 18 до плоского елемента 13, з'єднаного з ригельним засувом 8, а третьою вершиною 19 до коробчастого корпусу 2. Принцип дії замка 1 за цим винаходом такий. Із застосуванням ключа (який вставляють у відповідний циліндр, розташований всередині гнізда 9) можливо здійснення висування та втягування ригельних засувів 8 для забезпечення убезпеченого закривання зміцненої двері, у якій встановлений замок 1. Аналогічно можливо втягування защіпки (яка звичайно перебуває у висунутому положенні завдяки дії певного пружного елемента) шляхом по 93966 8 вертання ручки, вісь якої вставлена у відповідну заглибину 14 елемента 10. За варіантом, якому віддається перевага, та на відміну від усіх відомих типів замків, які мають один елемент 10 та стандартні розміри, замок 1 також уможливлює втягування ригельних засувів 8 шляхом обертання ручки (а отже і обертання елемента 10). Це обертання спричинює виникнення зусилля на частині елемента 11b, що діє на верхній кінець 11а пластини 11, з подальшим поступальним пересуванням вниз пластини 11. Це поступальне пересування спричинює обертання коромисла 12, після чого його вершина 17 пересувається вниз, оскільки вона жорстко прикріплена до пластини 11, у той час як вершина 19 зафіксована відносно стінки 3. Отже, вершина 18 рухається по суті по лінійній траєкторії (для малих пересувань кругла траєкторія може бути апроксимована за допомогою прямолінійного сегмента), напрямок якої є перпендикулярним до напрямку, що описує вершина 17. Результатом є відсування елемента 13, жорстко прикріпленого до вершини 19 (а з ним і ригельних засувів 8). На практиці можливо здійснення втягування ригельних засувів 8 навіть без застосування ключа. Велика перевага цього варіанта здійснення винаходу полягає у тому, що є можливість застосування замка 1 для перетворення будь-якої зміцненої двері стандартного типу у двері, які мають "антипанічну" функцію. Ця функція вимагається для дуже великої кількості варіантів застосування у місцях загального користування, однак до цього часу необхідні трудомісткі модифікації у зміцнених дверях згідно з вимогами стандартів. Можливість виконання елемента 10 з двома губками 10а та 10b додатково уможливлює здійснення "антйпанічної" функції лише після приведення у дію ручки з одного боку двері (звичайно внутрішнього боку), оскільки губка 10а (або 10b), встановлена на зовнішній частині, не має виступу 11b, і таким чином у жодний спосіб не може бути приєднана до пластини 11. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. 9 93966 10 11 93966 12 13 Комп’ютерна верстка А. Крижанівський 93966 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
