Шпатель для заклеювання стрічкою зі зміщеною ручкою

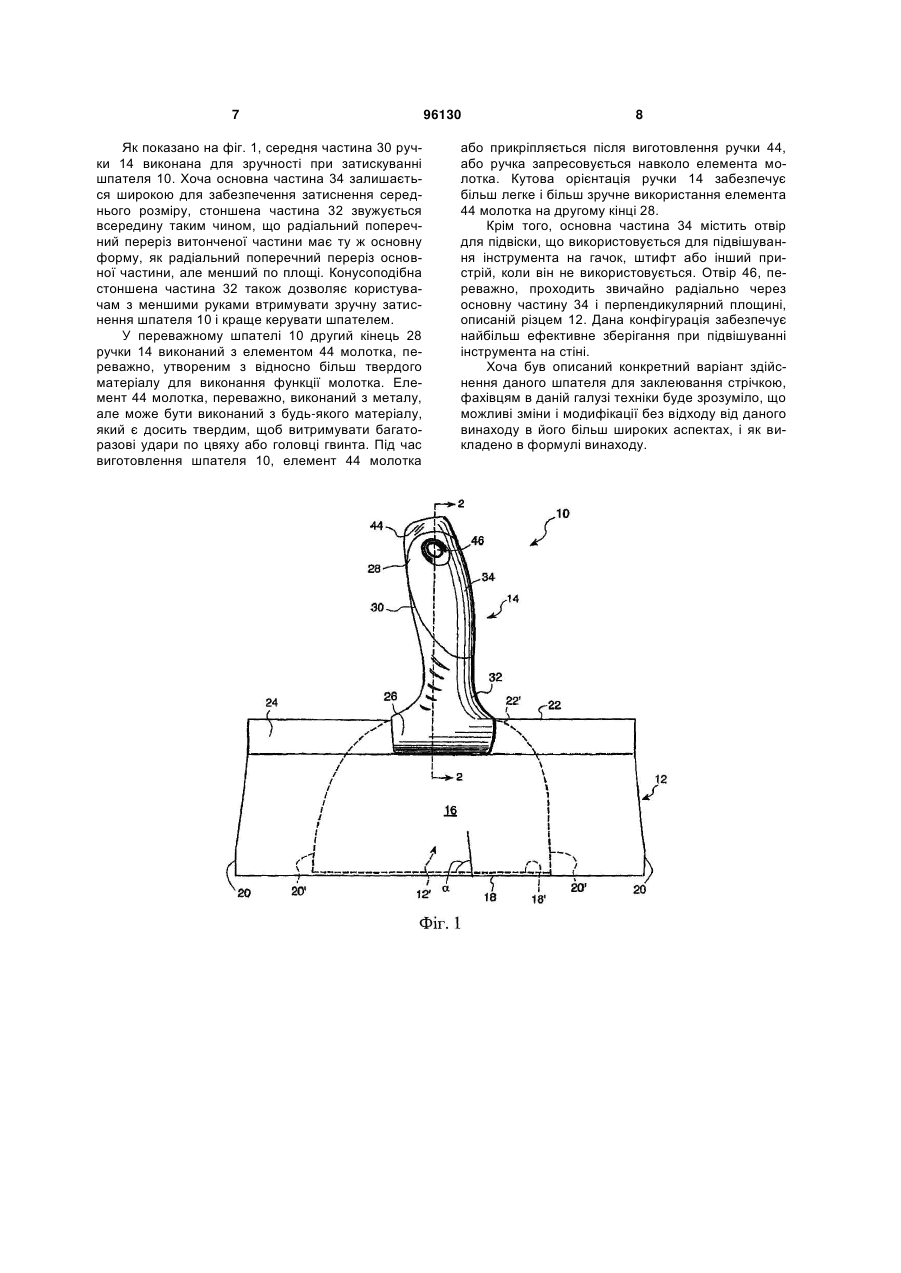

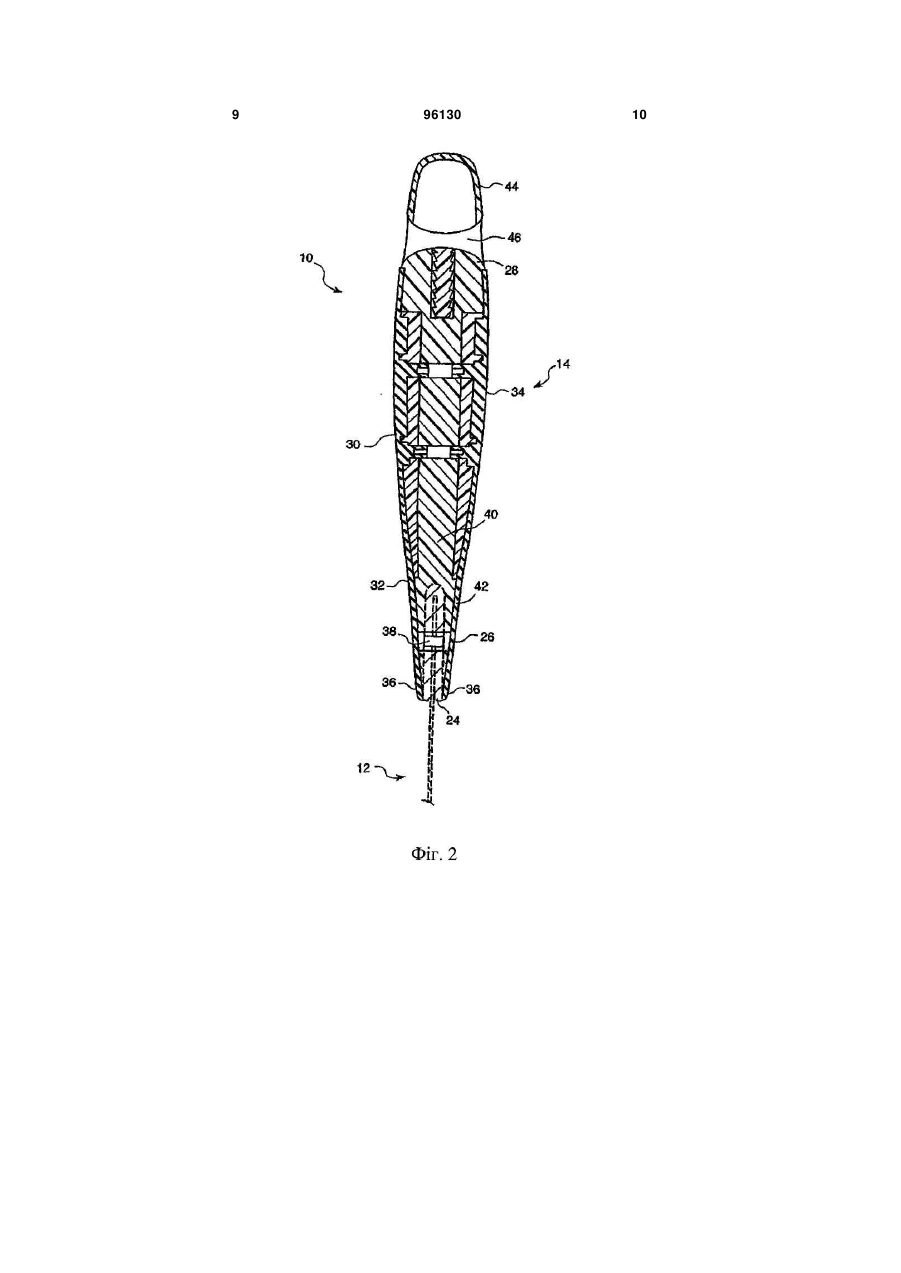

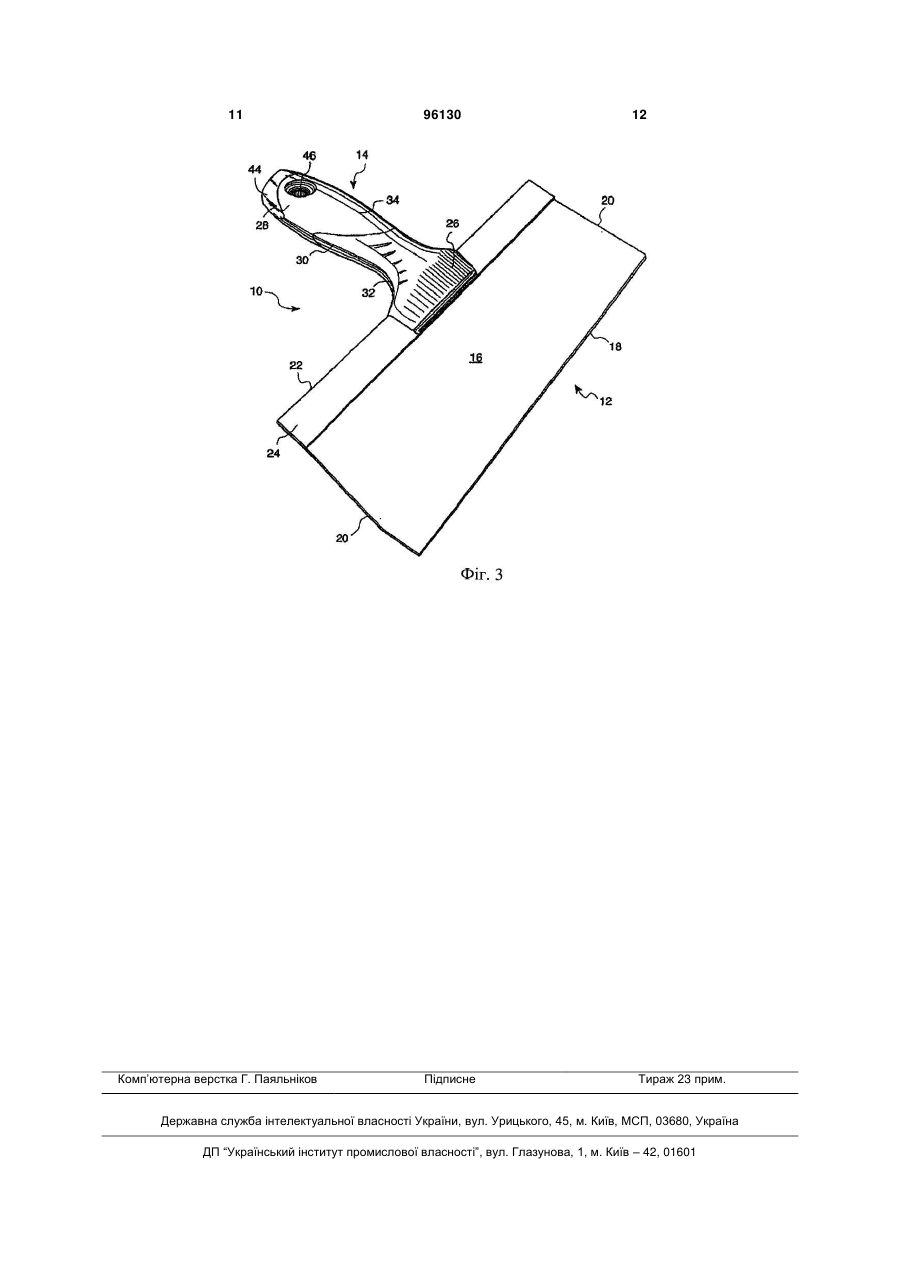

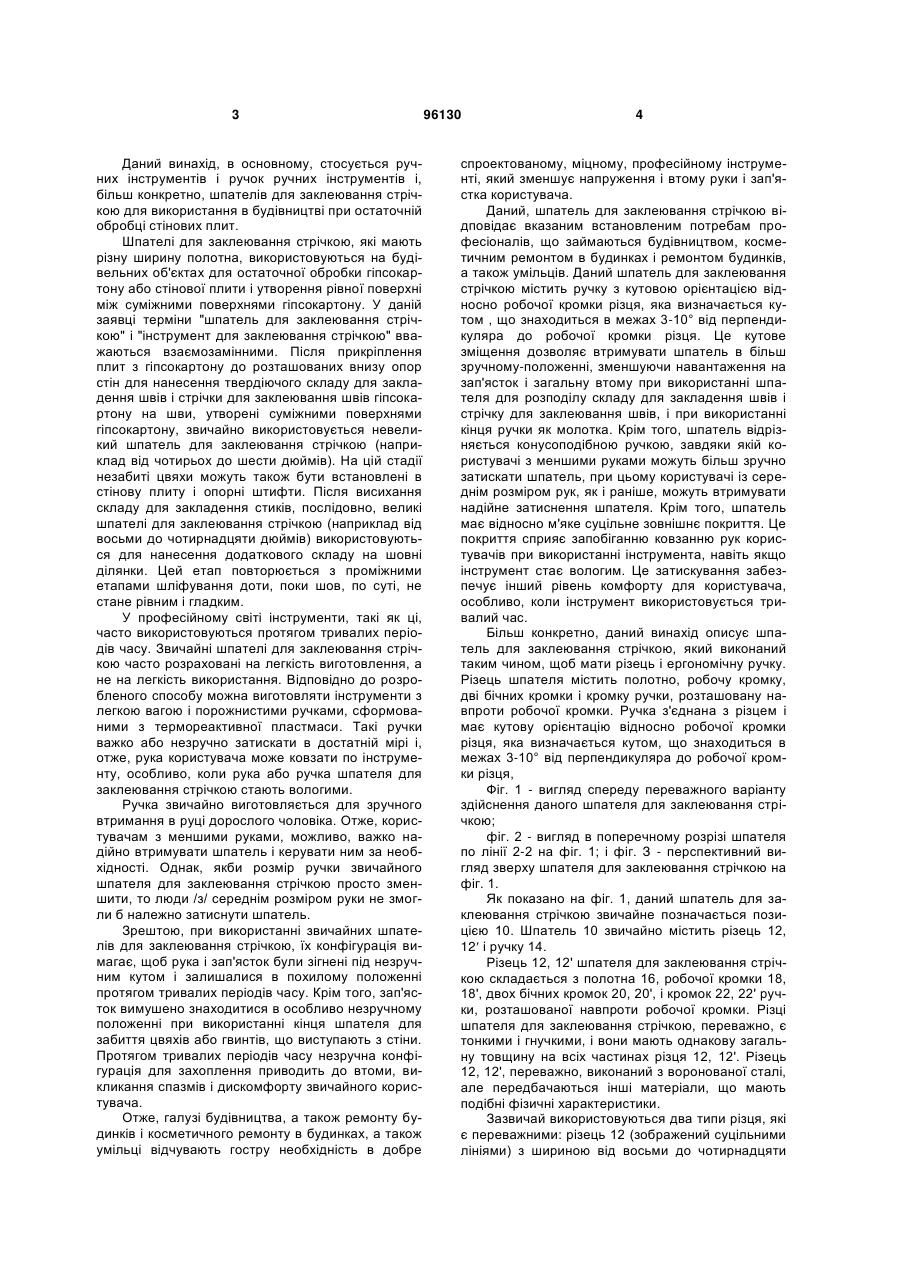

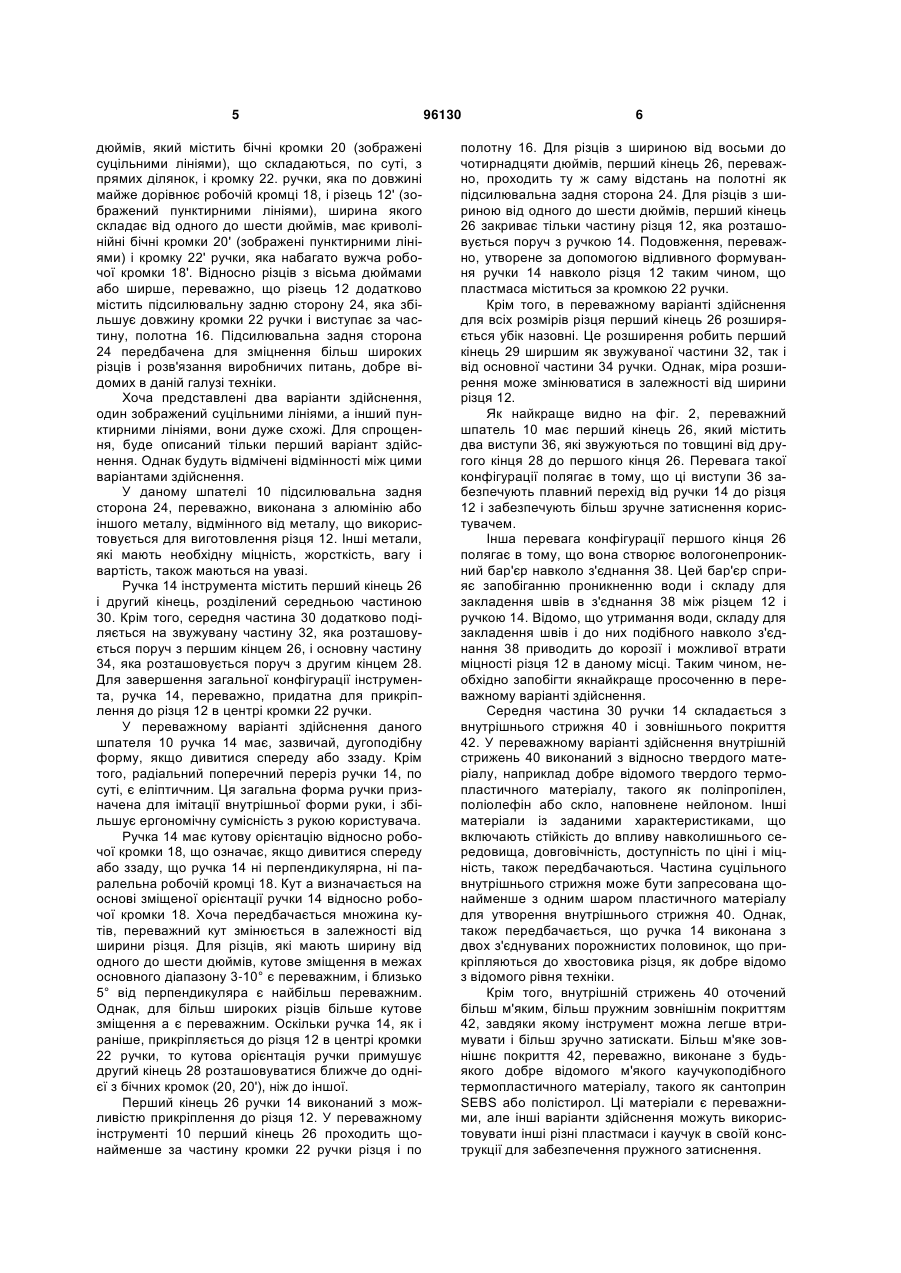

1. Шпатель для заклеювання стрічкою, що містить: різець, що має полотно, робочу кромку, дві бічних кромки і кромку ручки, розташовану навпроти робочої кромки, і ручку, приєднану до різця, причому ручка має задану кутову орієнтацію відносно робочої кромки різця, яка визначається кутом, що знаходиться в межах 3-10º від перпендикуляра до робочої кромки різця, причому зазначена ручка має дугоподібну форму на вигляді спереду та на вигляді ззаду. 2. Шпатель за п. 1, в якому вказана ручка містить перший кінець і другий кінець, розділені середньою частиною, і вказана середня частина містить звужену частину, що прилягає до вказаного першого кінця, і основну частину, що прилягає до другого кінця. 3. Шпатель за п. 2, в якому вказаний другий кінець вказаної ручки розташований ближче до однієї бічної кромки вказаного різця, ніж до іншої бічної кромки вказаного різця. 4. Шпатель за п. 2, в якому вказаний перший кінець містить два виступи, що звужуються по товщині, в напрямку від вказаного другого кінця до вказаного першого кінця. 5. Шпатель за п. 2, в якому вказаний другий кінець містить елемент молотка, виконаний з відносно твердого матеріалу. 2 (19) 1 3 Даний винахід, в основному, стосується ручних інструментів і ручок ручних інструментів і, більш конкретно, шпателів для заклеювання стрічкою для використання в будівництві при остаточній обробці стінових плит. Шпателі для заклеювання стрічкою, які мають різну ширину полотна, використовуються на будівельних об'єктах для остаточної обробки гіпсокартону або стінової плити і утворення рівної поверхні між суміжними поверхнями гіпсокартону. У даній заявці терміни "шпатель для заклеювання стрічкою" і "інструмент для заклеювання стрічкою" вважаються взаємозамінними. Після прикріплення плит з гіпсокартону до розташованих внизу опор стін для нанесення твердіючого складу для закладення швів і стрічки для заклеювання швів гіпсокартону на шви, утворені суміжними поверхнями гіпсокартону, звичайно використовується невеликий шпатель для заклеювання стрічкою (наприклад від чотирьох до шести дюймів). На цій стадії незабиті цвяхи можуть також бути встановлені в стінову плиту і опорні штифти. Після висихання складу для закладення стиків, послідовно, великі шпателі для заклеювання стрічкою (наприклад від восьми до чотирнадцяти дюймів) використовуються для нанесення додаткового складу на шовні ділянки. Цей етап повторюється з проміжними етапами шліфування доти, поки шов, по суті, не стане рівним і гладким. У професійному світі інструменти, такі як ці, часто використовуються протягом тривалих періодів часу. Звичайні шпателі для заклеювання стрічкою часто розраховані на легкість виготовлення, а не на легкість використання. Відповідно до розробленого способу можна виготовляти інструменти з легкою вагою і порожнистими ручками, сформованими з термореактивної пластмаси. Такі ручки важко або незручно затискати в достатній мірі і, отже, рука користувача може ковзати по інструменту, особливо, коли рука або ручка шпателя для заклеювання стрічкою стають вологими. Ручка звичайно виготовляється для зручного втримання в руці дорослого чоловіка. Отже, користувачам з меншими руками, можливо, важко надійно втримувати шпатель і керувати ним за необхідності. Однак, якби розмір ручки звичайного шпателя для заклеювання стрічкою просто зменшити, то люди /з/ середнім розміром руки не змогли б належно затиснути шпатель. Зрештою, при використанні звичайних шпателів для заклеювання стрічкою, їх конфігурація вимагає, щоб рука і зап'ясток були зігнені під незручним кутом і залишалися в похилому положенні протягом тривалих періодів часу. Крім того, зап'ясток вимушено знаходитися в особливо незручному положенні при використанні кінця шпателя для забиття цвяхів або гвинтів, що виступають з стіни. Протягом тривалих періодів часу незручна конфігурація для захоплення приводить до втоми, викликання спазмів і дискомфорту звичайного користувача. Отже, галузі будівництва, а також ремонту будинків і косметичного ремонту в будинках, а також умільці відчувають гостру необхідність в добре 96130 4 спроектованому, міцному, професійному інструменті, який зменшує напруження і втому руки і зап'ястка користувача. Даний, шпатель для заклеювання стрічкою відповідає вказаним встановленим потребам професіоналів, що займаються будівництвом, косметичним ремонтом в будинках і ремонтом будинків, а також умільців. Даний шпатель для заклеювання стрічкою містить ручку з кутовою орієнтацією відносно робочої кромки різця, яка визначається кутом , що знаходиться в межах 3-10° від перпендикуляра до робочої кромки різця. Це кутове зміщення дозволяє втримувати шпатель в більш зручному-положенні, зменшуючи навантаження на зап'ясток і загальну втому при використанні шпателя для розподілу складу для закладення швів і стрічку для заклеювання швів, і при використанні кінця ручки як молотка. Крім того, шпатель відрізняється конусоподібною ручкою, завдяки якій користувачі з меншими руками можуть більш зручно затискати шпатель, при цьому користувачі із середнім розміром рук, як і раніше, можуть втримувати надійне затиснення шпателя. Крім того, шпатель має відносно м'яке суцільне зовнішнє покриття. Це покриття сприяє запобіганню ковзанню рук користувачів при використанні інструмента, навіть якщо інструмент стає вологим. Це затискування забезпечує інший рівень комфорту для користувача, особливо, коли інструмент використовується тривалий час. Більш конкретно, даний винахід описує шпатель для заклеювання стрічкою, який виконаний таким чином, щоб мати різець і ергономічну ручку. Різець шпателя містить полотно, робочу кромку, дві бічних кромки і кромку ручки, розташовану навпроти робочої кромки. Ручка з'єднана з різцем і має кутову орієнтацію відносно робочої кромки різця, яка визначається кутом, що знаходиться в межах 3-10° від перпендикуляра до робочої кромки різця, Фіг. 1 - вигляд спереду переважного варіанту здійснення даного шпателя для заклеювання стрічкою; фіг. 2 - вигляд в поперечному розрізі шпателя по лінії 2-2 на фіг. 1; і фіг. З - перспективний вигляд зверху шпателя для заклеювання стрічкою на фіг. 1. Як показано на фіг. 1, даний шпатель для заклеювання стрічкою звичайне позначається позицією 10. Шпатель 10 звичайно містить різець 12, 12 і ручку 14. Різець 12, 12' шпателя для заклеювання стрічкою складається з полотна 16, робочої кромки 18, 18', двох бічних кромок 20, 20', і кромок 22, 22' ручки, розташованої навпроти робочої кромки. Різці шпателя для заклеювання стрічкою, переважно, є тонкими і гнучкими, і вони мають однакову загальну товщину на всіх частинах різця 12, 12'. Різець 12, 12', переважно, виконаний з воронованої сталі, але передбачаються інші матеріали, що мають подібні фізичні характеристики. Зазвичай використовуються два типи різця, які є переважними: різець 12 (зображений суцільними лініями) з шириною від восьми до чотирнадцяти 5 дюймів, який містить бічні кромки 20 (зображені суцільними лініями), що складаються, по суті, з прямих ділянок, і кромку 22. ручки, яка по довжині майже дорівнює робочій кромці 18, і різець 12' (зображений пунктирними лініями), ширина якого складає від одного до шести дюймів, має криволінійні бічні кромки 20' (зображені пунктирними лініями) і кромку 22' ручки, яка набагато вужча робочої кромки 18'. Відносно різців з вісьма дюймами або ширше, переважно, що різець 12 додатково містить підсилювальну задню сторону 24, яка збільшує довжину кромки 22 ручки і виступає за частину, полотна 16. Підсилювальна задня сторона 24 передбачена для зміцнення більш широких різців і розв'язання виробничих питань, добре відомих в даній галузі техніки. Хоча представлені два варіанти здійснення, один зображений суцільними лініями, а інший пунктирними лініями, вони дуже схожі. Для спрощення, буде описаний тільки перший варіант здійснення. Однак будуть відмічені відмінності між цими варіантами здійснення. У даному шпателі 10 підсилювальна задня сторона 24, переважно, виконана з алюмінію або іншого металу, відмінного від металу, що використовується для виготовлення різця 12. Інші метали, які мають необхідну міцність, жорсткість, вагу і вартість, також маються на увазі. Ручка 14 інструмента містить перший кінець 26 і другий кінець, розділений середньою частиною 30. Крім того, середня частина 30 додатково поділяється на звужувану частину 32, яка розташовується поруч з першим кінцем 26, і основну частину 34, яка розташовується поруч з другим кінцем 28. Для завершення загальної конфігурації інструмента, ручка 14, переважно, придатна для прикріплення до різця 12 в центрі кромки 22 ручки. У переважному варіанті здійснення даного шпателя 10 ручка 14 має, зазвичай, дугоподібну форму, якщо дивитися спереду або ззаду. Крім того, радіальний поперечний переріз ручки 14, по суті, є еліптичним. Ця загальна форма ручки призначена для імітації внутрішньої форми руки, і збільшує ергономічну сумісність з рукою користувача. Ручка 14 має кутову орієнтацію відносно робочої кромки 18, що означає, якщо дивитися спереду або ззаду, що ручка 14 ні перпендикулярна, ні паралельна робочій кромці 18. Кут а визначається на основі зміщеної орієнтації ручки 14 відносно робочої кромки 18. Хоча передбачається множина кутів, переважний кут змінюється в залежності від ширини різця. Для різців, які мають ширину від одного до шести дюймів, кутове зміщення в межах основного діапазону 3-10° є переважним, і близько 5° від перпендикуляра є найбільш переважним. Однак, для більш широких різців більше кутове зміщення а є переважним. Оскільки ручка 14, як і раніше, прикріпляється до різця 12 в центрі кромки 22 ручки, то кутова орієнтація ручки примушує другий кінець 28 розташовуватися ближче до однієї з бічних кромок (20, 20'), ніж до іншої. Перший кінець 26 ручки 14 виконаний з можливістю прикріплення до різця 12. У переважному інструменті 10 перший кінець 26 проходить щонайменше за частину кромки 22 ручки різця і по 96130 6 полотну 16. Для різців з шириною від восьми до чотирнадцяти дюймів, перший кінець 26, переважно, проходить ту ж саму відстань на полотні як підсилювальна задня сторона 24. Для різців з шириною від одного до шести дюймів, перший кінець 26 закриває тільки частину різця 12, яка розташовується поруч з ручкою 14. Подовження, переважно, утворене за допомогою відливного формування ручки 14 навколо різця 12 таким чином, що пластмаса міститься за кромкою 22 ручки. Крім того, в переважному варіанті здійснення для всіх розмірів різця перший кінець 26 розширяється убік назовні. Це розширення робить перший кінець 29 ширшим як звужуваної частини 32, так і від основної частини 34 ручки. Однак, міра розширення може змінюватися в залежності від ширини різця 12. Як найкраще видно на фіг. 2, переважний шпатель 10 має перший кінець 26, який містить два виступи 36, які звужуються по товщині від другого кінця 28 до першого кінця 26. Перевага такої конфігурації полягає в тому, що ці виступи 36 забезпечують плавний перехід від ручки 14 до різця 12 і забезпечують більш зручне затиснення користувачем. Інша перевага конфігурації першого кінця 26 полягає в тому, що вона створює вологонепроникний бар'єр навколо з'єднання 38. Цей бар'єр сприяє запобіганню проникненню води і складу для закладення швів в з'єднання 38 між різцем 12 і ручкою 14. Відомо, що утримання води, складу для закладення швів і до них подібного навколо з'єднання 38 приводить до корозії і можливої втрати міцності різця 12 в даному місці. Таким чином, необхідно запобігти якнайкраще просоченню в переважному варіанті здійснення. Середня частина 30 ручки 14 складається з внутрішнього стрижня 40 і зовнішнього покриття 42. У переважному варіанті здійснення внутрішній стрижень 40 виконаний з відносно твердого матеріалу, наприклад добре відомого твердого термопластичного матеріалу, такого як поліпропілен, поліолефін або скло, наповнене нейлоном. Інші матеріали із заданими характеристиками, що включають стійкість до впливу навколишнього середовища, довговічність, доступність по ціні і міцність, також передбачаються. Частина суцільного внутрішнього стрижня може бути запресована щонайменше з одним шаром пластичного матеріалу для утворення внутрішнього стрижня 40. Однак, також передбачається, що ручка 14 виконана з двох з'єднуваних порожнистих половинок, що прикріпляються до хвостовика різця, як добре відомо з відомого рівня техніки. Крім того, внутрішній стрижень 40 оточений більш м'яким, більш пружним зовнішнім покриттям 42, завдяки якому інструмент можна легше втримувати і більш зручно затискати. Більш м'яке зовнішнє покриття 42, переважно, виконане з будьякого добре відомого м'якого каучукоподібного термопластичного матеріалу, такого як сантоприн SEBS або полістирол. Ці матеріали є переважними, але інші варіанти здійснення можуть використовувати інші різні пластмаси і каучук в своїй конструкції для забезпечення пружного затиснення. 7 Як показано на фіг. 1, середня частина 30 ручки 14 виконана для зручності при затискуванні шпателя 10. Хоча основна частина 34 залишається широкою для забезпечення затиснення середнього розміру, стоншена частина 32 звужується всередину таким чином, що радіальний поперечний переріз витонченої частини має ту ж основну форму, як радіальний поперечний переріз основної частини, але менший по площі. Конусоподібна стоншена частина 32 також дозволяє користувачам з меншими руками втримувати зручну затиснення шпателя 10 і краще керувати шпателем. У переважному шпателі 10 другий кінець 28 ручки 14 виконаний з елементом 44 молотка, переважно, утвореним з відносно більш твердого матеріалу для виконання функції молотка. Елемент 44 молотка, переважно, виконаний з металу, але може бути виконаний з будь-якого матеріалу, який є досить твердим, щоб витримувати багаторазові удари по цвяху або головці гвинта. Під час виготовлення шпателя 10, елемент 44 молотка 96130 8 або прикріпляється після виготовлення ручки 44, або ручка запресовується навколо елемента молотка. Кутова орієнтація ручки 14 забезпечує більш легке і більш зручне використання елемента 44 молотка на другому кінці 28. Крім того, основна частина 34 містить отвір для підвіски, що використовується для підвішування інструмента на гачок, штифт або інший пристрій, коли він не використовується. Отвір 46, переважно, проходить звичайно радіально через основну частину 34 і перпендикулярний площині, описаній різцем 12. Дана конфігурація забезпечує найбільш ефективне зберігання при підвішуванні інструмента на стіні. Хоча був описаний конкретний варіант здійснення даного шпателя для заклеювання стрічкою, фахівцям в даній галузі техніки буде зрозуміло, що можливі зміни і модифікації без відходу від даного винаходу в його більш широких аспектах, і як викладено в формулі винаходу. 9 96130 10 11 Комп’ютерна верстка Г. Паяльніков 96130 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
