Зубчастий шпатель з додатковими пристосуваннями

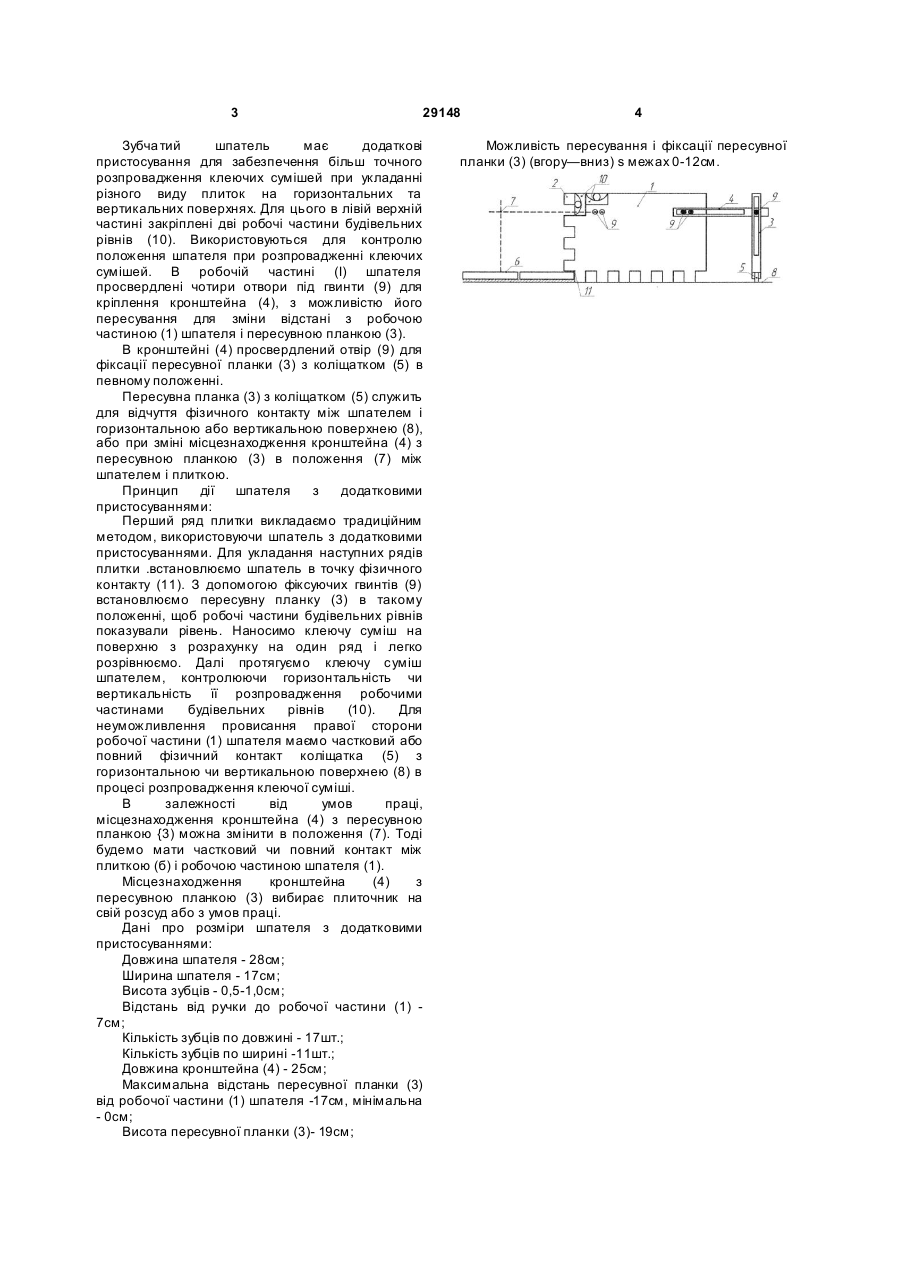

1. Зубчастий шпатель з додатковими пристосуваннями, який відрізняється тим, що він має ширину 17 см, містить по ширині 11 зубців, в верхній лівій частині закріплені робочі частини будівельних рівнів (10), виконані отвори під гвинти 3 29148 Зубча тий шпатель має додаткові пристосування для забезпечення більш точного розпровадження клеючих сумішей при укладанні різного виду плиток на горизонтальних та вертикальних поверхнях. Для цього в лівій верхній частині закріплені дві робочі частини будівельних рівнів (10). Використовуються для контролю положення шпателя при розпровадженні клеючих сумішей. В робочій частині (І) шпателя просвердлені чотири отвори під гвинти (9) для кріплення кронштейна (4), з можливістю його пересування для зміни відстані з робочою частиною (1) шпателя і пересувною планкою (3). В кронштейні (4) просвердлений отвір (9) для фіксації пересувної планки (3) з коліщатком (5) в певному положенні. Пересувна планка (3) з коліщатком (5) служить для відчуття фізичного контакту між шпателем і горизонтальною або вертикальною поверхнею (8), або при зміні місцезнаходження кронштейна (4) з пересувною планкою (3) в положення (7) між шпателем і плиткою. Принцип дії шпателя з додатковими пристосуваннями: Перший ряд плитки викладаємо традиційним методом, використовуючи шпатель з додатковими пристосуваннями. Для укладання наступних рядів плитки .встановлюємо шпатель в точку фізичного контакту (11). З допомогою фіксуючих гвинтів (9) встановлюємо пересувну планку (3) в такому положенні, щоб робочі частини будівельних рівнів показували рівень. Наносимо клеючу суміш на поверхню з розрахунку на один ряд і легко розрівнюємо. Далі протягуємо клеючу суміш шпателем, контролюючи горизонтальність чи вертикальність її розпровадження робочими частинами будівельних рівнів (10). Для неуможливлення провисання правої сторони робочої частини (1) шпателя маємо частковий або повний фізичний контакт коліщатка (5) з горизонтальною чи вертикальною поверхнею (8) в процесі розпровадження клеючої суміші. В залежності від умов праці, місцезнаходження кронштейна (4) з пересувною планкою {3) можна змінити в положення (7). Тоді будемо мати частковий чи повний контакт між плиткою (б) і робочою частиною шпателя (1). Місцезнаходження кронштейна (4) з пересувною планкою (3) вибирає плиточник на свій розсуд або з умов праці. Дані про розміри шпателя з додатковими пристосуваннями: Довжина шпателя - 28см; Ширина шпателя - 17см; Висота зубців - 0,5-1,0см; Відстань від ручки до робочої частини (1) 7см; Кількість зубців по довжині - 17шт.; Кількість зубців по ширині -11шт.; Довжина кронштейна (4) - 25см; Максимальна відстань пересувної планки (3) від робочої частини (1) шпателя -17см, мінімальна - 0см; Висота пересувної планки (3)- 19см; 4 Можливість пересування і фіксації пересувної планки (3) (вгору—вниз) s межах 0-12см.
