Циліндрична конструкція, виготовлена з прямокутних елементів

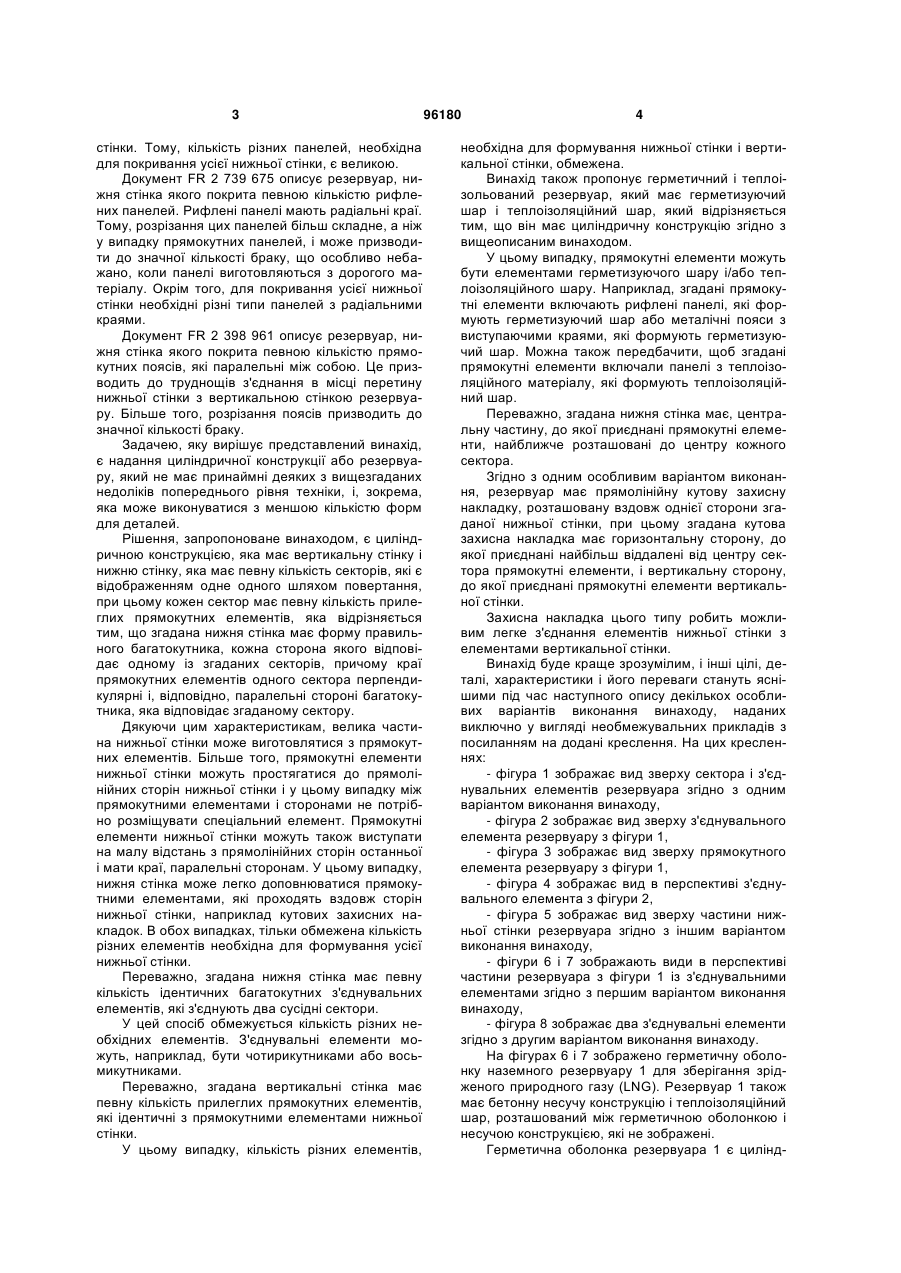

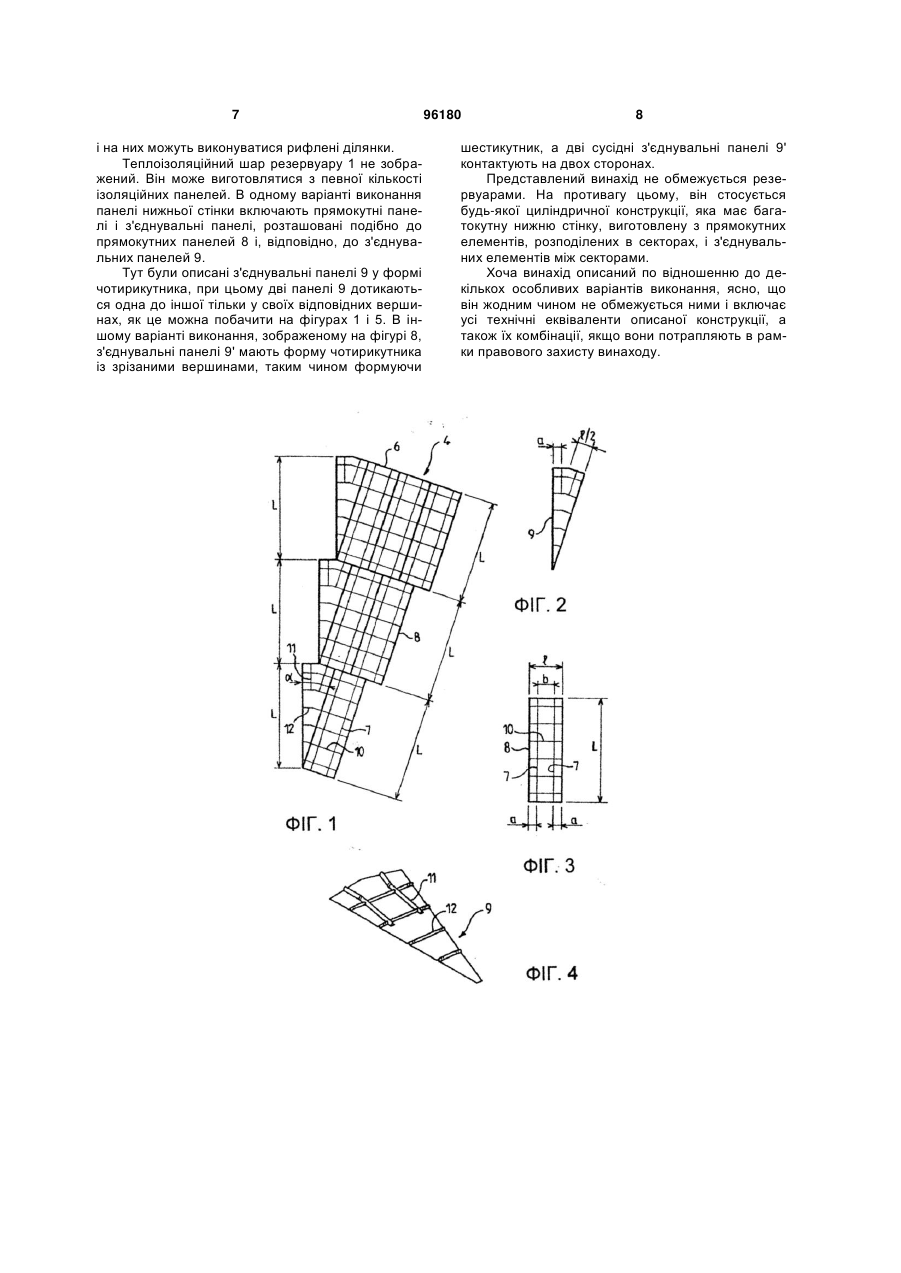

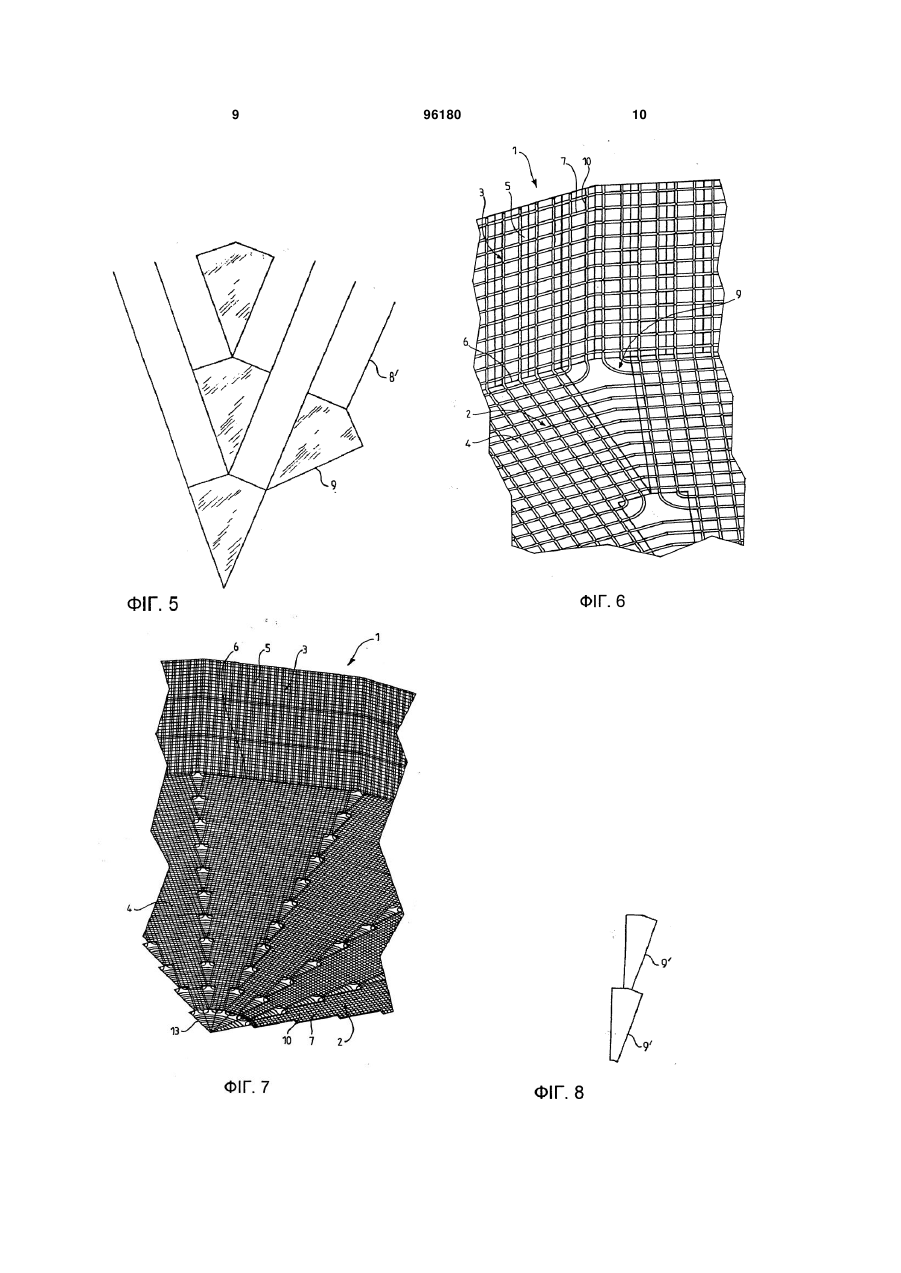

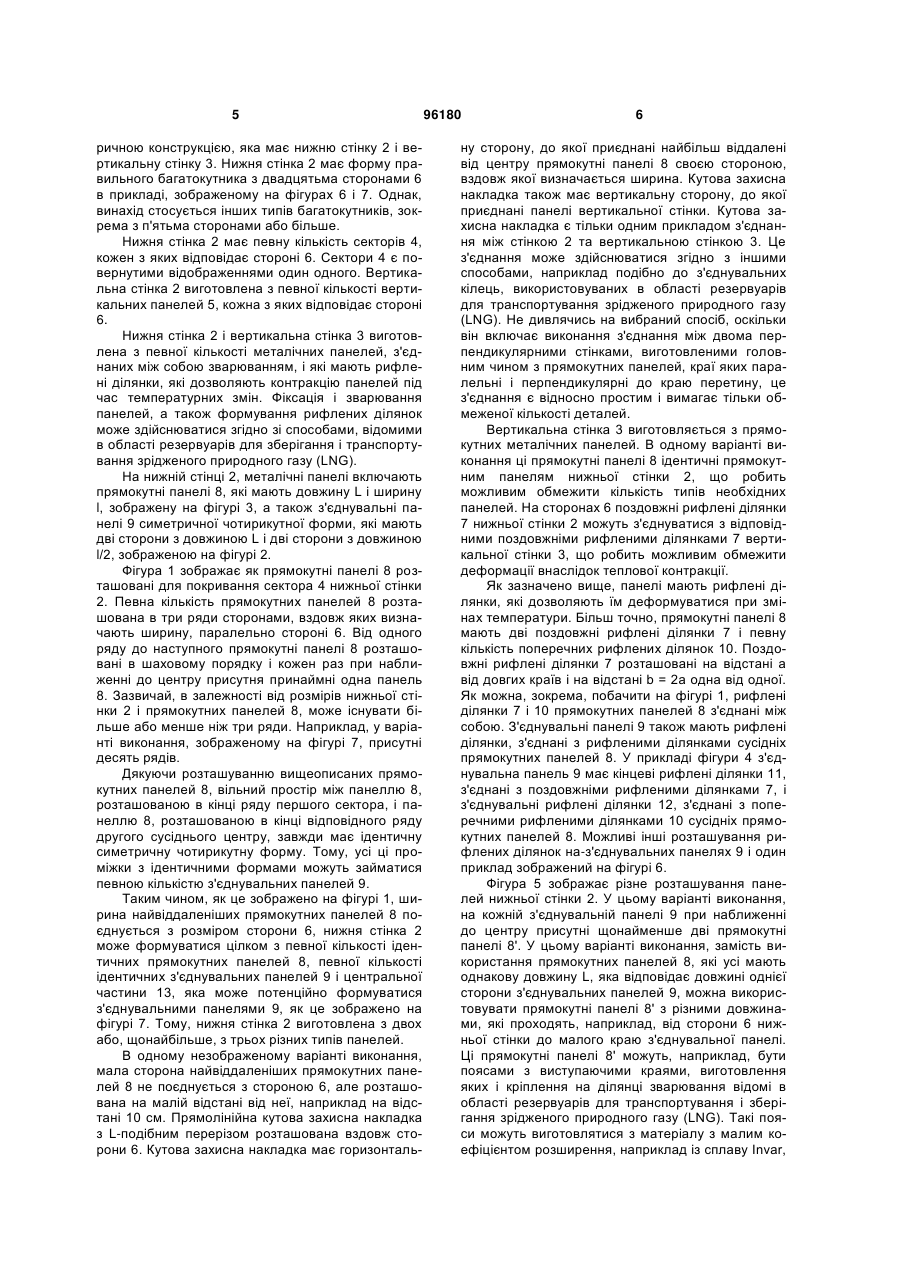

1. Герметичний і/або теплоізольований резервуар (1), який має герметизуючий шар і/або теплоізоляційний шар, причому згаданий герметизуючий шар і/або згаданий теплоізоляційний шар формують циліндричну конструкцію і мають вертикальну стінку (3) і нижню стінку (2), причому згадана вертикальна стінка виготовлена з певної кількості вертикальних панелей (5), при цьому згадана нижня стінка має певну кількість прямокутних панелей (8), розміщених в секторах (4), які є повернутими зображеннями один одного, причому кожен сектор має певну кількість згаданих прилеглих прямокутних панелей (8), який відрізняється тим, що згадана нижня стінка має форму правильного багатокутника, кожна сторона якого (6) відповідає одному із згаданих секторів і одній із згаданих панелей, при цьому краї прямокутних елементів одного сектора відповідно перпендикулярні і паралельні стороні багатокутника, яка відповідає згаданому сектору. C2 2 (19) 1 3 стінки. Тому, кількість різних панелей, необхідна для покривання усієї нижньої стінки, є великою. Документ FR 2 739 675 описує резервуар, нижня стінка якого покрита певною кількістю рифлених панелей. Рифлені панелі мають радіальні краї. Тому, розрізання цих панелей більш складне, а ніж у випадку прямокутних панелей, і може призводити до значної кількості браку, що особливо небажано, коли панелі виготовляються з дорогого матеріалу. Окрім того, для покривання усієї нижньої стінки необхідні різні типи панелей з радіальними краями. Документ FR 2 398 961 описує резервуар, нижня стінка якого покрита певною кількістю прямокутних поясів, які паралельні між собою. Це призводить до труднощів з'єднання в місці перетину нижньої стінки з вертикальною стінкою резервуару. Більше того, розрізання поясів призводить до значної кількості браку. Задачею, яку вирішує представлений винахід, є надання циліндричної конструкції або резервуару, який не має принаймні деяких з вищезгаданих недоліків попереднього рівня техніки, і, зокрема, яка може виконуватися з меншою кількістю форм для деталей. Рішення, запропоноване винаходом, є циліндричною конструкцією, яка має вертикальну стінку і нижню стінку, яка має певну кількість секторів, які є відображенням одне одного шляхом повертання, при цьому кожен сектор має певну кількість прилеглих прямокутних елементів, яка відрізняється тим, що згадана нижня стінка має форму правильного багатокутника, кожна сторона якого відповідає одному із згаданих секторів, причому краї прямокутних елементів одного сектора перпендикулярні і, відповідно, паралельні стороні багатокутника, яка відповідає згаданому сектору. Дякуючи цим характеристикам, велика частина нижньої стінки може виготовлятися з прямокутних елементів. Більше того, прямокутні елементи нижньої стінки можуть простягатися до прямолінійних сторін нижньої стінки і у цьому випадку між прямокутними елементами і сторонами не потрібно розміщувати спеціальний елемент. Прямокутні елементи нижньої стінки можуть також виступати на малу відстань з прямолінійних сторін останньої і мати краї, паралельні сторонам. У цьому випадку, нижня стінка може легко доповнюватися прямокутними елементами, які проходять вздовж сторін нижньої стінки, наприклад кутових захисних накладок. В обох випадках, тільки обмежена кількість різних елементів необхідна для формування усієї нижньої стінки. Переважно, згадана нижня стінка має певну кількість ідентичних багатокутних з'єднувальних елементів, які з'єднують два сусідні сектори. У цей спосіб обмежується кількість різних необхідних елементів. З'єднувальні елементи можуть, наприклад, бути чотирикутниками або восьмикутниками. Переважно, згадана вертикальні стінка має певну кількість прилеглих прямокутних елементів, які ідентичні з прямокутними елементами нижньої стінки. У цьому випадку, кількість різних елементів, 96180 4 необхідна для формування нижньої стінки і вертикальної стінки, обмежена. Винахід також пропонує герметичний і теплоізольований резервуар, який має герметизуючий шар і теплоізоляційний шар, який відрізняється тим, що він має циліндричну конструкцію згідно з вищеописаним винаходом. У цьому випадку, прямокутні елементи можуть бути елементами герметизуючого шару і/або теплоізоляційного шару. Наприклад, згадані прямокутні елементи включають рифлені панелі, які формують герметизуючий шар або металічні пояси з виступаючими краями, які формують герметизуючий шар. Можна також передбачити, щоб згадані прямокутні елементи включали панелі з теплоізоляційного матеріалу, які формують теплоізоляційний шар. Переважно, згадана нижня стінка має, центральну частину, до якої приєднані прямокутні елементи, найближче розташовані до центру кожного сектора. Згідно з одним особливим варіантом виконання, резервуар має прямолінійну кутову захисну накладку, розташовану вздовж однієї сторони згаданої нижньої стінки, при цьому згадана кутова захисна накладка має горизонтальну сторону, до якої приєднані найбільш віддалені від центру сектора прямокутні елементи, і вертикальну сторону, до якої приєднані прямокутні елементи вертикальної стінки. Захисна накладка цього типу робить можливим легке з'єднання елементів нижньої стінки з елементами вертикальної стінки. Винахід буде краще зрозумілим, і інші цілі, деталі, характеристики і його переваги стануть яснішими під час наступного опису декількох особливих варіантів виконання винаходу, наданих виключно у вигляді необмежувальних прикладів з посиланням на додані креслення. На цих кресленнях: - фігура 1 зображає вид зверху сектора і з'єднувальних елементів резервуара згідно з одним варіантом виконання винаходу, - фігура 2 зображає вид зверху з'єднувального елемента резервуару з фігури 1, - фігура 3 зображає вид зверху прямокутного елемента резервуару з фігури 1, - фігура 4 зображає вид в перспективі з'єднувального елемента з фігури 2, - фігура 5 зображає вид зверху частини нижньої стінки резервуара згідно з іншим варіантом виконання винаходу, - фігури 6 і 7 зображають види в перспективі частини резервуара з фігури 1 із з'єднувальними елементами згідно з першим варіантом виконання винаходу, - фігура 8 зображає два з'єднувальні елементи згідно з другим варіантом виконання винаходу. На фігурах 6 і 7 зображено герметичну оболонку наземного резервуару 1 для зберігання зрідженого природного газу (LNG). Резервуар 1 також має бетонну несучу конструкцію і теплоізоляційний шар, розташований між герметичною оболонкою і несучою конструкцією, які не зображені. Герметична оболонка резервуара 1 є цилінд 5 ричною конструкцією, яка має нижню стінку 2 і вертикальну стінку 3. Нижня стінка 2 має форму правильного багатокутника з двадцятьма сторонами 6 в прикладі, зображеному на фігурах 6 і 7. Однак, винахід стосується інших типів багатокутників, зокрема з п'ятьма сторонами або більше. Нижня стінка 2 має певну кількість секторів 4, кожен з яких відповідає стороні 6. Сектори 4 є повернутими відображеннями один одного. Вертикальна стінка 2 виготовлена з певної кількості вертикальних панелей 5, кожна з яких відповідає стороні 6. Нижня стінка 2 і вертикальна стінка 3 виготовлена з певної кількості металічних панелей, з'єднаних між собою зварюванням, і які мають рифлені ділянки, які дозволяють контракцію панелей під час температурних змін. Фіксація і зварювання панелей, а також формування рифлених ділянок може здійснюватися згідно зі способами, відомими в області резервуарів для зберігання і транспортування зрідженого природного газу (LNG). На нижній стінці 2, металічні панелі включають прямокутні панелі 8, які мають довжину L і ширину l, зображену на фігурі 3, а також з'єднувальні панелі 9 симетричної чотирикутної форми, які мають дві сторони з довжиною L і дві сторони з довжиною l/2, зображеною на фігурі 2. Фігура 1 зображає як прямокутні панелі 8 розташовані для покривання сектора 4 нижньої стінки 2. Певна кількість прямокутних панелей 8 розташована в три ряди сторонами, вздовж яких визначають ширину, паралельно стороні 6. Від одного ряду до наступного прямокутні панелі 8 розташовані в шаховому порядку і кожен раз при наближенні до центру присутня принаймні одна панель 8. Зазвичай, в залежності від розмірів нижньої стінки 2 і прямокутних панелей 8, може існувати більше або менше ніж три ряди. Наприклад, у варіанті виконання, зображеному на фігурі 7, присутні десять рядів. Дякуючи розташуванню вищеописаних прямокутних панелей 8, вільний простір між панеллю 8, розташованою в кінці ряду першого сектора, і панеллю 8, розташованою в кінці відповідного ряду другого сусіднього центру, завжди має ідентичну симетричну чотирикутну форму. Тому, усі ці проміжки з ідентичними формами можуть займатися певною кількістю з'єднувальних панелей 9. Таким чином, як це зображено на фігурі 1, ширина найвіддаленіших прямокутних панелей 8 поєднується з розміром сторони 6, нижня стінка 2 може формуватися цілком з певної кількості ідентичних прямокутних панелей 8, певної кількості ідентичних з'єднувальних панелей 9 і центральної частини 13, яка може потенційно формуватися з'єднувальними панелями 9, як це зображено на фігурі 7. Тому, нижня стінка 2 виготовлена з двох або, щонайбільше, з трьох різних типів панелей. В одному незображеному варіанті виконання, мала сторона найвіддаленіших прямокутних панелей 8 не поєднується з стороною 6, але розташована на малій відстані від неї, наприклад на відстані 10 см. Прямолінійна кутова захисна накладка з L-подібним перерізом розташована вздовж сторони 6. Кутова захисна накладка має горизонталь 96180 6 ну сторону, до якої приєднані найбільш віддалені від центру прямокутні панелі 8 своєю стороною, вздовж якої визначається ширина. Кутова захисна накладка також має вертикальну сторону, до якої приєднані панелі вертикальної стінки. Кутова захисна накладка є тільки одним прикладом з'єднання між стінкою 2 та вертикальною стінкою 3. Це з'єднання може здійснюватися згідно з іншими способами, наприклад подібно до з'єднувальних кілець, використовуваних в області резервуарів для транспортування зрідженого природного газу (LNG). Не дивлячись на вибраний спосіб, оскільки він включає виконання з'єднання між двома перпендикулярними стінками, виготовленими головним чином з прямокутних панелей, краї яких паралельні і перпендикулярні до краю перетину, це з'єднання є відносно простим і вимагає тільки обмеженої кількості деталей. Вертикальна стінка 3 виготовляється з прямокутних металічних панелей. В одному варіанті виконання ці прямокутні панелі 8 ідентичні прямокутним панелям нижньої стінки 2, що робить можливим обмежити кількість типів необхідних панелей. На сторонах 6 поздовжні рифлені ділянки 7 нижньої стінки 2 можуть з'єднуватися з відповідними поздовжніми рифленими ділянками 7 вертикальної стінки 3, що робить можливим обмежити деформації внаслідок теплової контракції. Як зазначено вище, панелі мають рифлені ділянки, які дозволяють їм деформуватися при змінах температури. Більш точно, прямокутні панелі 8 мають дві поздовжні рифлені ділянки 7 і певну кількість поперечних рифлених ділянок 10. Поздовжні рифлені ділянки 7 розташовані на відстані а від довгих країв і на відстані b = 2а одна від одної. Як можна, зокрема, побачити на фігурі 1, рифлені ділянки 7 і 10 прямокутних панелей 8 з'єднані між собою. З'єднувальні панелі 9 також мають рифлені ділянки, з'єднані з рифленими ділянками сусідніх прямокутних панелей 8. У прикладі фігури 4 з'єднувальна панель 9 має кінцеві рифлені ділянки 11, з'єднані з поздовжніми рифленими ділянками 7, і з'єднувальні рифлені ділянки 12, з'єднані з поперечними рифленими ділянками 10 сусідніх прямокутних панелей 8. Можливі інші розташування рифлених ділянок на-з'єднувальних панелях 9 і один приклад зображений на фігурі 6. Фігура 5 зображає різне розташування панелей нижньої стінки 2. У цьому варіанті виконання, на кожній з'єднувальній панелі 9 при наближенні до центру присутні щонайменше дві прямокутні панелі 8'. У цьому варіанті виконання, замість використання прямокутних панелей 8, які усі мають однакову довжину L, яка відповідає довжині однієї сторони з'єднувальних панелей 9, можна використовувати прямокутні панелі 8' з різними довжинами, які проходять, наприклад, від сторони 6 нижньої стінки до малого краю з'єднувальної панелі. Ці прямокутні панелі 8' можуть, наприклад, бути поясами з виступаючими краями, виготовлення яких і кріплення на ділянці зварювання відомі в області резервуарів для транспортування і зберігання зрідженого природного газу (LNG). Такі пояси можуть виготовлятися з матеріалу з малим коефіцієнтом розширення, наприклад із сплаву Invar, 7 і на них можуть виконуватися рифлені ділянки. Теплоізоляційний шар резервуару 1 не зображений. Він може виготовлятися з певної кількості ізоляційних панелей. В одному варіанті виконання панелі нижньої стінки включають прямокутні панелі і з'єднувальні панелі, розташовані подібно до прямокутних панелей 8 і, відповідно, до з'єднувальних панелей 9. Тут були описані з'єднувальні панелі 9 у формі чотирикутника, при цьому дві панелі 9 дотикаються одна до іншої тільки у своїх відповідних вершинах, як це можна побачити на фігурах 1 і 5. В іншому варіанті виконання, зображеному на фігурі 8, з'єднувальні панелі 9' мають форму чотирикутника із зрізаними вершинами, таким чином формуючи 96180 8 шестикутник, а дві сусідні з'єднувальні панелі 9' контактують на двох сторонах. Представлений винахід не обмежується резервуарами. На противагу цьому, він стосується будь-якої циліндричної конструкції, яка має багатокутну нижню стінку, виготовлену з прямокутних елементів, розподілених в секторах, і з'єднувальних елементів між секторами. Хоча винахідописаний по відношенню до декількох особливих варіантів виконання, ясно, що він жодним чином не обмежується ними і включає усі технічні еквіваленти описаної конструкції, а також їх комбінації, якщо вони потрапляють в рамки правового захисту винаходу. 9 96180 10 11 Комп’ютерна верстка А. Крулевський 96180 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
