Пристрій для загинання стальних прямокутних труб

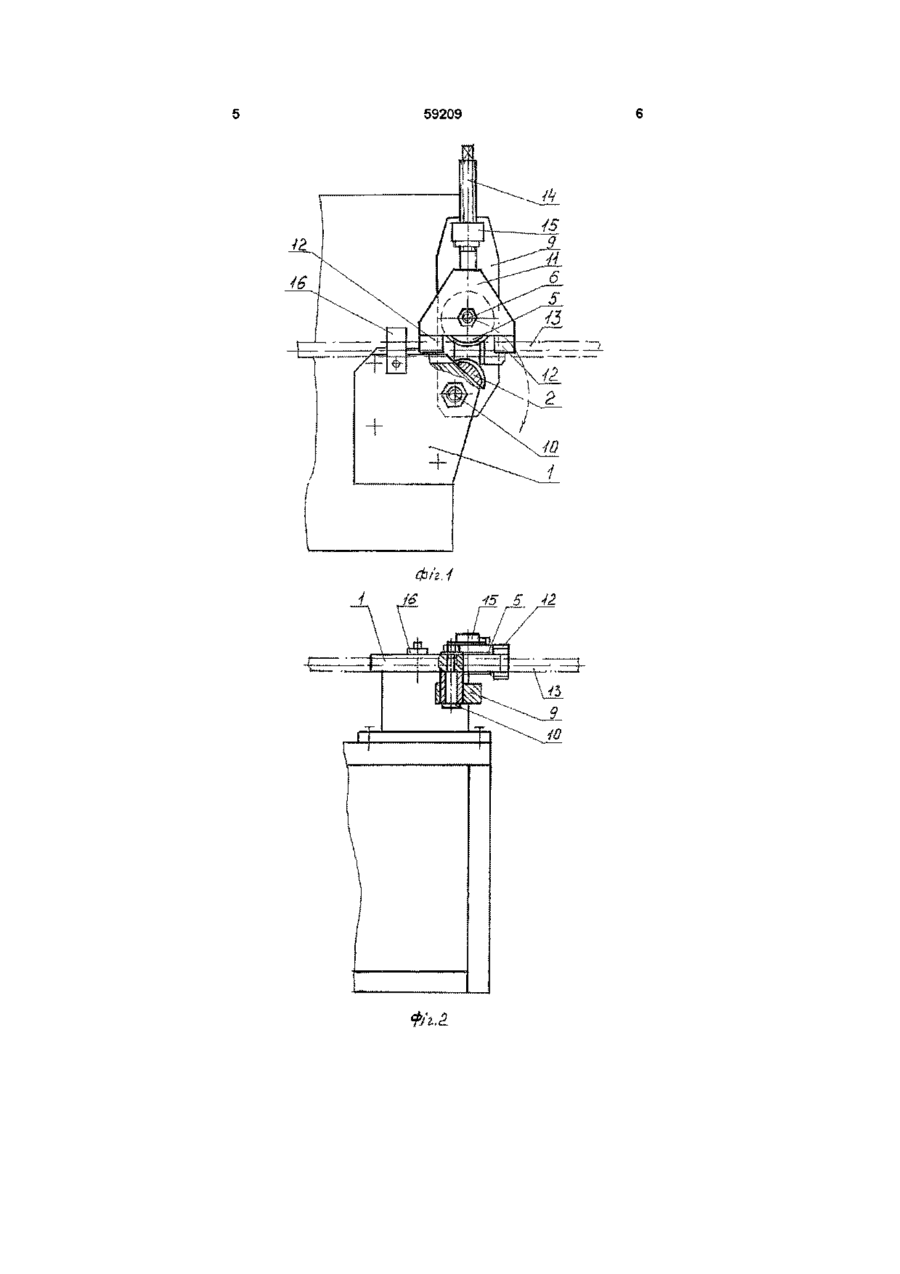

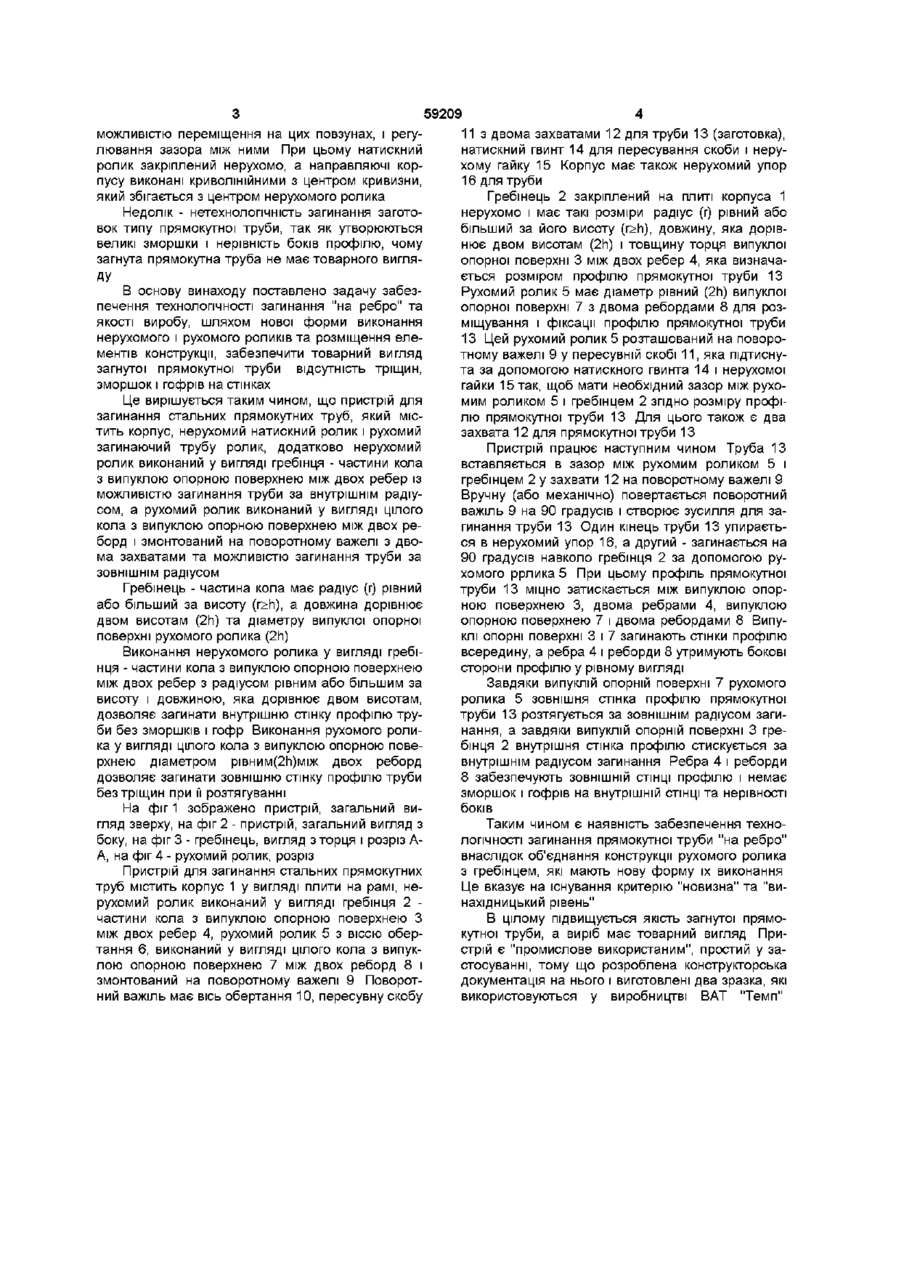

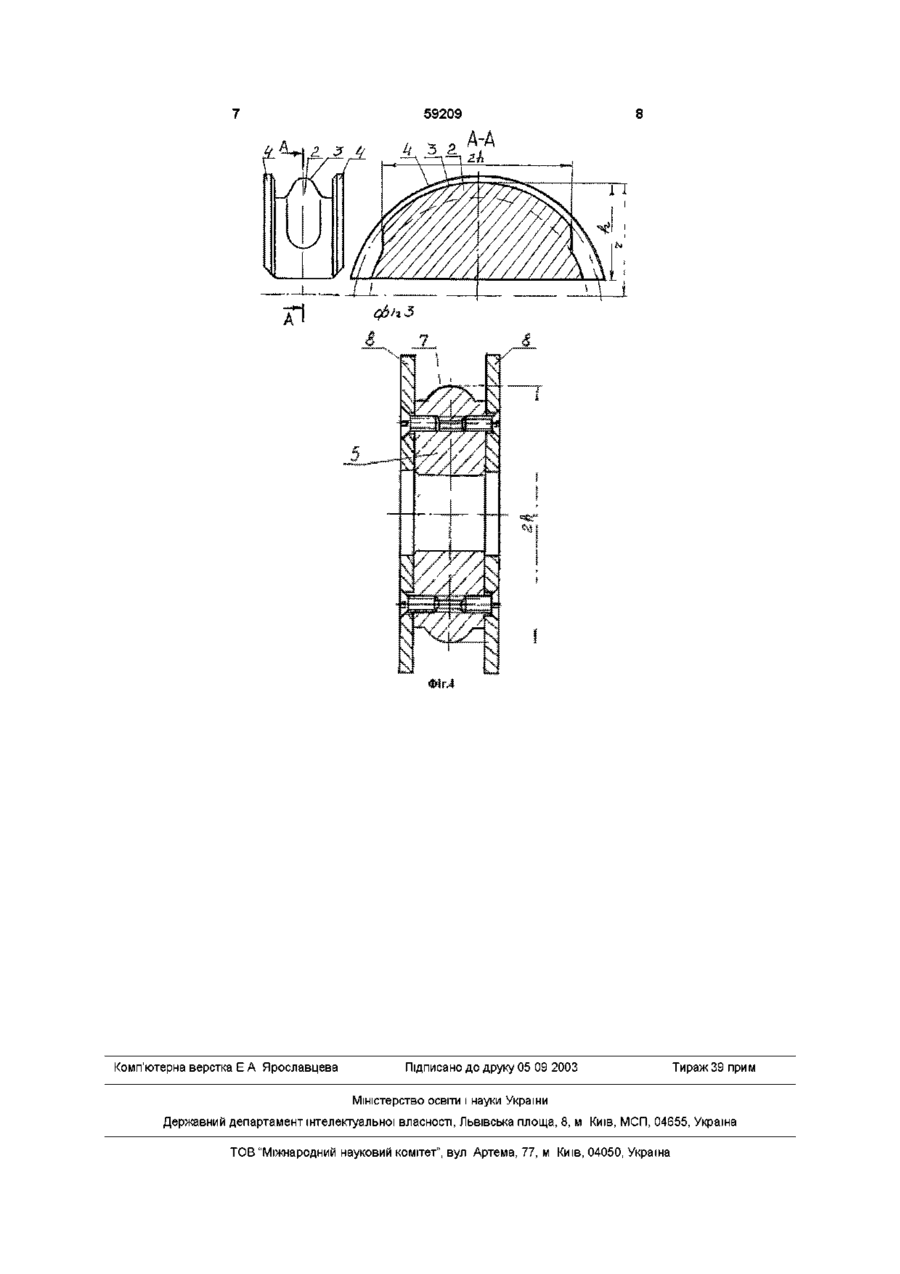

1 Пристрій для загинання стальних прямокутних труб, який містить корпус, нерухомий натискний ролик і рухомий загинаючий трубу ролик, який відрізняється тим, що нерухомий ролик виконаний у вигляді гребінця - частини кола з випуклою опорною поверхнею між двома ребрами і з можливістю загинання труби за внутрішнім радіусом, а рухомий ролик виконаний у вигляді цілого кола з випуклою опорною поверхнею між двома ребордами і змонтований на поворотному важелі з двома захватами та можливістю загинання труби за Винахід відноситься до механічної обробки без знімання металу сортових профілей, а саме до загинання стальних прямокутних або квадратних труб згідно ГОСТ 8645 і ГОСТ 8639 ВІДОМІ у літературі (див книгу Большаков И С , Сергеев М А Справочник слесаря - Лениздат, 1974 - с 182-183) ручний важільний пристрій для загинання труб (мал III), спеціальна головка с ручним приводом (мал IV), яка містить плиту з нерухомим упором для закріплення труби, змінний шаблон і обкочуючий ролик, який через змінний повзун створює зусилля для загинання труби навколо шаблона На плиті є переставний упор для фіксації кінця загинання Шаблон і повзун мають напівкруглі канавки, розміри яких відповідають зовнішньому діаметру труби При обертанні рукоятки приводиться у обертання-конічна зубчаста передача На осі з веденим конічним колесом встановлено циліндричне зубчасте колесо, яке обертає друге зубчасте колесо і надає рух обкочуючому ролику Обкочуючий ролик натискає на повзун і загинає трубу навколо шаблона тить корпус з ручкою і двома захватами та розділяючу радіусну ділянку Захват більший виконаний у вигляді крюка з опорною поверхнею на внутрішньому боці крюка, а захват менший - з опорною поверхнею на торці Крім того є пара додаткових опорних поверхонь, одна з яких виконана на радіусній ДІЛЯНЦІ корпусу, а друга - має крюкоподібний виступ Недолік - неможливість загинання прямокутних труб, тобто загинати "на ребро" Відомий профілезагинальний станок (а с СРСР 1286314, кп В21Д 7/00, 1987), який містить приводний шаблон з двох частин з можливістю створювання робочого жолобу для розміщення полиці профілю, загинальний вузол з вертикальним роликом і двома горизонтальними роликами, при цьому один із горизонтальних роликів - натискний і виконаний конічним з великим діаметром з боку торця шаблону Недолік - нетехнолопчність загинання профілю, а саме неможливість загинання прямокутної труби Прототипом запропонованого пристрою є найбільш досконалий пристрій з точки зору можливості загинання "на ребро", а саме прямокутної труби Пристрій для загинання заготовок (а с СРСР 916018, кп В21Д 7/00, 1982), який, з метою забезпечення загинання на ребро, містить корпус, нерухомий натискний ролик, повзуни в направляючих корпусу і два рухомих загинаючих трубу ролика з Недолік - на головці не можна загинати стальні прямокутні труби, так як утворюються за рахунок розтягування ЗОВНІШНІХ І стискання внутрішніх шарів металу великі зморшки і нерівність боків, тому загнута прямокутна труба не має товарного вигляДУ Відомий ручний інструмент для загинання труб (а с СРСР 1819708, кл В21Д 7/00, 1993) який міс ЗОВНІШНІМ радіусом 2 Пристрій за п 1, який відрізняється тим, що гребінець має радіус (г), рівний або більший за висоту (r > h), а довжина дорівнює двом висотам (2h) та діаметру випуклої опорної поверхні рухомого ролика (2h) о ю 59209 можливістю переміщення на цих повзунах, і регулювання зазора між ними При цьому натискний ролик закріплений нерухомо, а направляючі корпусу виконані криволінійними з центром кривизни, який збігається з центром нерухомого ролика Недолік - нетехнолопчність загинання заготовок типу прямокутної труби, так як утворюються великі зморшки і нерівність боків профілю, чому загнута прямокутна труба не має товарного вигляДУ В основу винаходу поставлено задачу забезпечення технологічності загинання "на ребро" та якості виробу, шляхом нової форми виконання нерухомого і рухомого роликів та розміщення елементів конструкції, забезпечити товарний вигляд загнутої прямокутної труби відсутність тріщин, зморшок і гофрів на стінках Це вирішується таким чином, що пристрій для загинання стальних прямокутних труб, який містить корпус, нерухомий натискний ролик і рухомий загинаючий трубу ролик, додатково нерухомий ролик виконаний у вигляді гребінця - частини кола з випуклою опорною поверхнею між двох ребер із можливістю загинання труби за внутрішнім радіусом, а рухомий ролик виконаний у вигляді цілого кола з випуклою опорною поверхнею між двох реборд і змонтований на поворотному важелі з двома захватами та можливістю загинання труби за ЗОВНІШНІМ радіусом Гребінець - частина кола має радіус (г) рівний або більший за висоту (r>h), а довжина дорівнює двом висотам (2п) та діаметру випуклої опорної поверхні рухомого ролика (2п) Виконання нерухомого ролика у вигляді гребінця - частини кола з випуклою опорною поверхнею між двох ребер з радіусом рівним або більшим за висоту і довжиною, яка дорівнює двом висотам, дозволяє загинати внутрішню стінку профілю труби без зморшків і гофр Виконання рухомого ролика у вигляді цілого кола з випуклою опорною поверхнею діаметром рівним(2п)між двох реборд дозволяє загинати зовнішню стінку профілю труби без тріщин при її розтягуванні На фіг 1 зображено пристрій, загальний вигляд зверху, на фіг 2 - пристрій, загальний вигляд з боку, на фіг 3 - гребінець, вигляд з торця і розріз АА, на фіг 4 - рухомий ролик, розріз Пристрій для загинання стальних прямокутних труб містить корпус 1 у вигляді плити на рамі, нерухомий ролик виконаний у вигляді гребінця 2 частини кола з випуклою опорною поверхнею З між двох ребер 4, рухомий ролик 5 з віссю обертання 6, виконаний у вигляді цілого кола з випуклою опорною поверхнею 7 між двох реборд 8 і змонтований на поворотному важелі 9 Поворотний важіль має вісь обертання 10, пересувну скобу 11 з двома захватами 12 для труби 13 (заготовка), натискний гвинт 14 для пересування скоби і нерухому гайку 15 Корпус має також нерухомий упор 16 для труби Гребінець 2 закріплений на плиті корпуса 1 нерухомо і має такі розміри радіус (г) рівний або більший за його висоту (r>h), довжину, яка дорівнює двом висотам (2п) і товщину торця випуклої опорної поверхні 3 між двох ребер 4, яка визначається розміром профілю прямокутної труби 13 Рухомий ролик 5 має діаметр рівний (2п) випуклої опорної поверхні 7 з двома ребордами 8 для розміщування і фіксації профілю прямокутної труби 13 Цей рухомий ролик 5 розташований на поворотному важелі 9 у пересувній скобі 11, яка підтиснута за допомогою натискного гвинта 14 і нерухомої гайки 15 так, щоб мати необхідний зазор між рухомим роликом 5 і гребінцем 2 згідно розміру профілю прямокутної труби 13 Для цього також є два захвата 12 для прямокутної труби 13 Пристрій працює наступним чином Труба 13 вставляється в зазор між рухомим роликом 5 і гребінцем 2 у захвати 12 на поворотному важелі 9 Вручну (або механічно) повертається поворотний важіль 9 на 90 градусів і створює зусилля для загинання труби 13 Один кінець труби 13 упирається в нерухомий упор 16, а другий - загинається на 90 градусів навколо гребінця 2 за допомогою рухомого ррлика 5 При цьому профіль прямокутної труби 13 міцно затискається між випуклою опорною поверхнею 3, двома ребрами 4, випуклою опорною поверхнею 7 і двома ребордами 8 Випуклі опорні поверхні 3 і 7 загинають стінки профілю всередину, а ребра 4 і реборди 8 утримують бокові сторони профілю у рівному вигляді Завдяки випуклій опорній поверхні 7 рухомого ролика 5 зовнішня стінка профілю прямокутної труби 13 розтягується за ЗОВНІШНІМ радіусом загинання, а завдяки випуклій опорній поверхні 3 гребінця 2 внутрішня стінка профілю стискується за внутрішнім радіусом загинання Ребра 4 і реборди 8 забезпечують ЗОВНІШНІЙ СТІНЦІ профілю і немає зморшок і гофрів на внутрішній СТІНЦІ та нерівності боків Таким чином є наявність забезпечення технологічності загинання прямокутної труби "на ребро" внаслідок об'єднання конструкції рухомого ролика з гребінцем, які мають нову форму їх виконання Це вказує на існування критерію "новизна" та "винахідницький рівень" В цілому підвищується якість загнутої прямокутної труби, а виріб має товарний вигляд Пристрій є "промислове використаним", простий у застосуванні, тому що розроблена конструкторська документація на нього і виготовлені два зразка, які використовуються у виробництві ВАТ "Темп" 59209 59209 Комп'ютерна верстка Е А Ярославцева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
