Освітлювальний пристрій

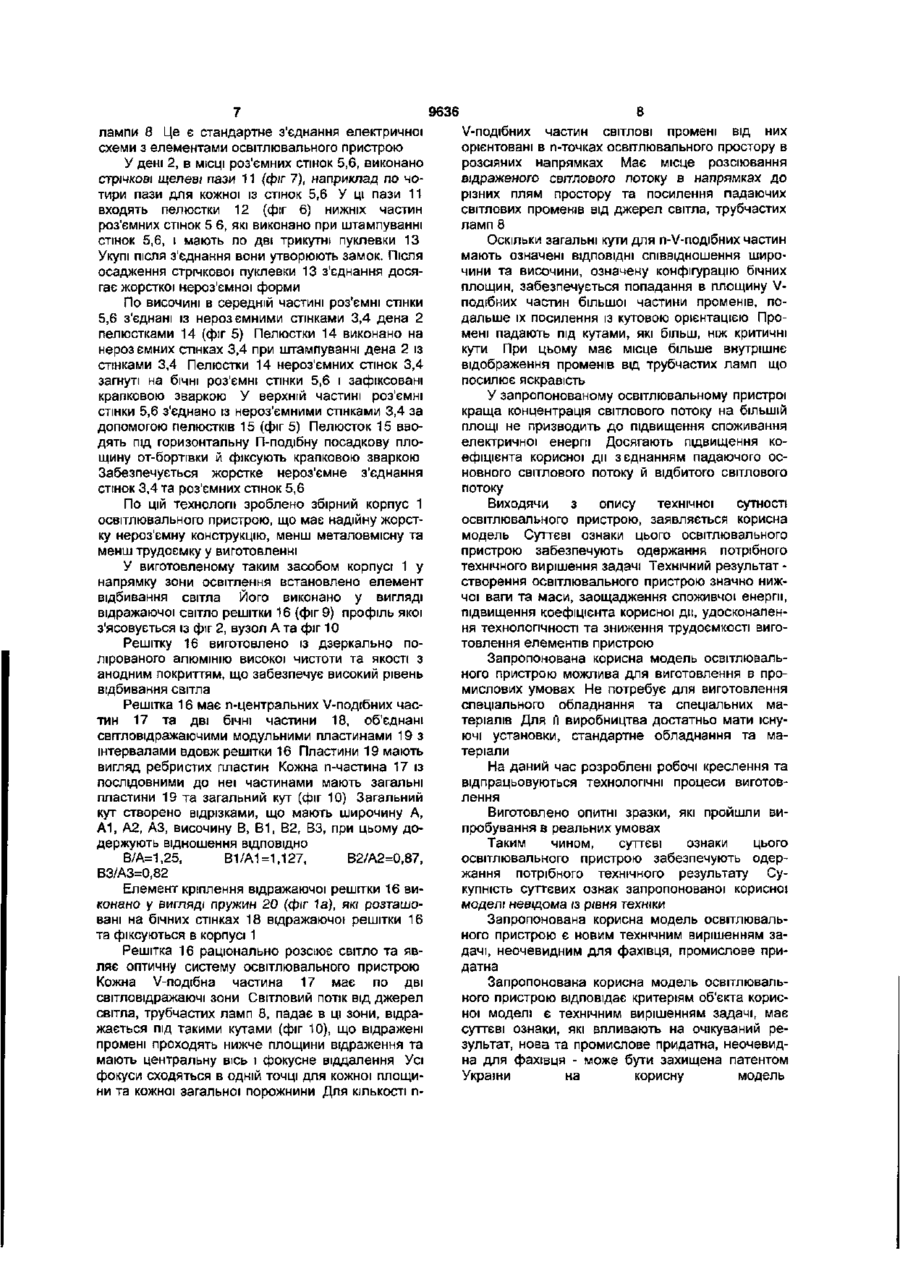

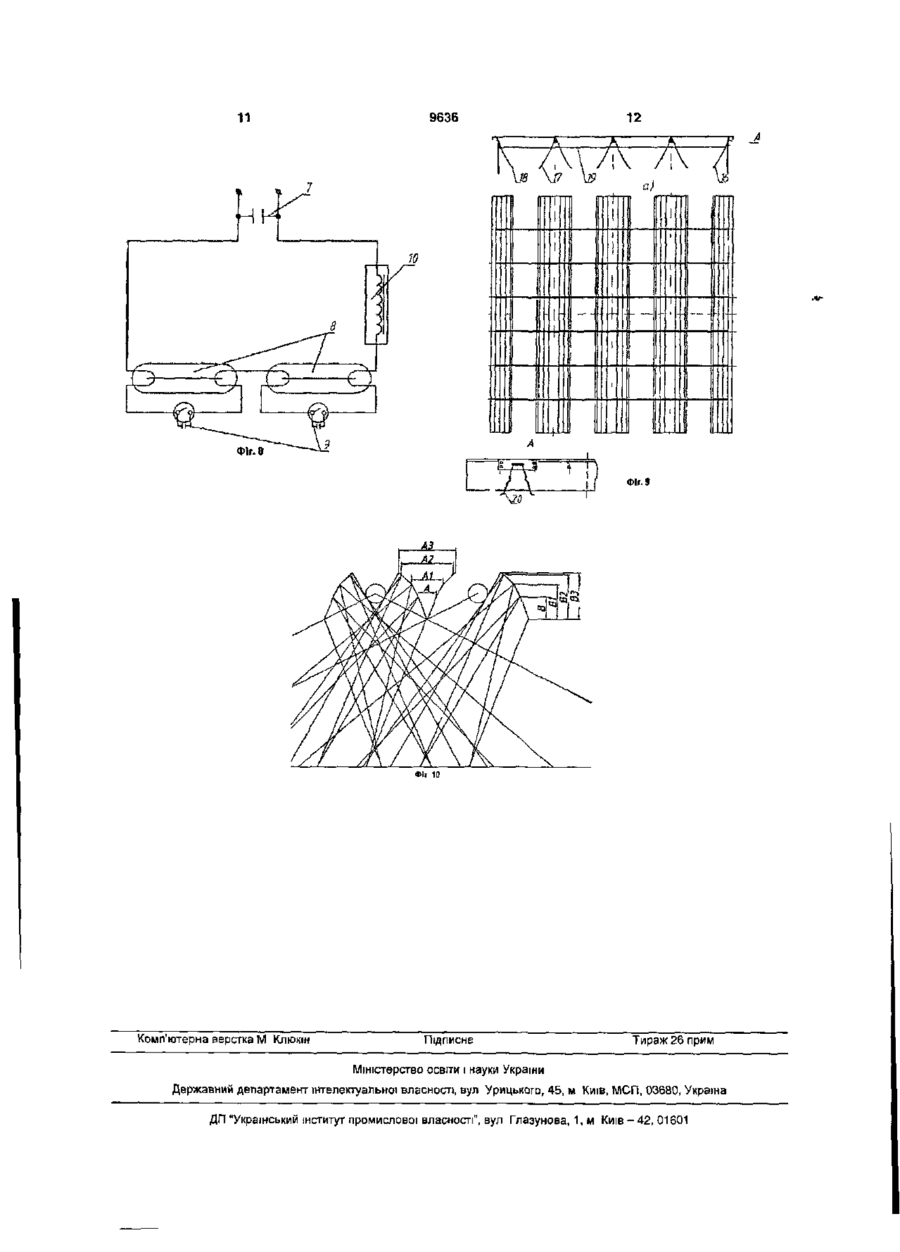

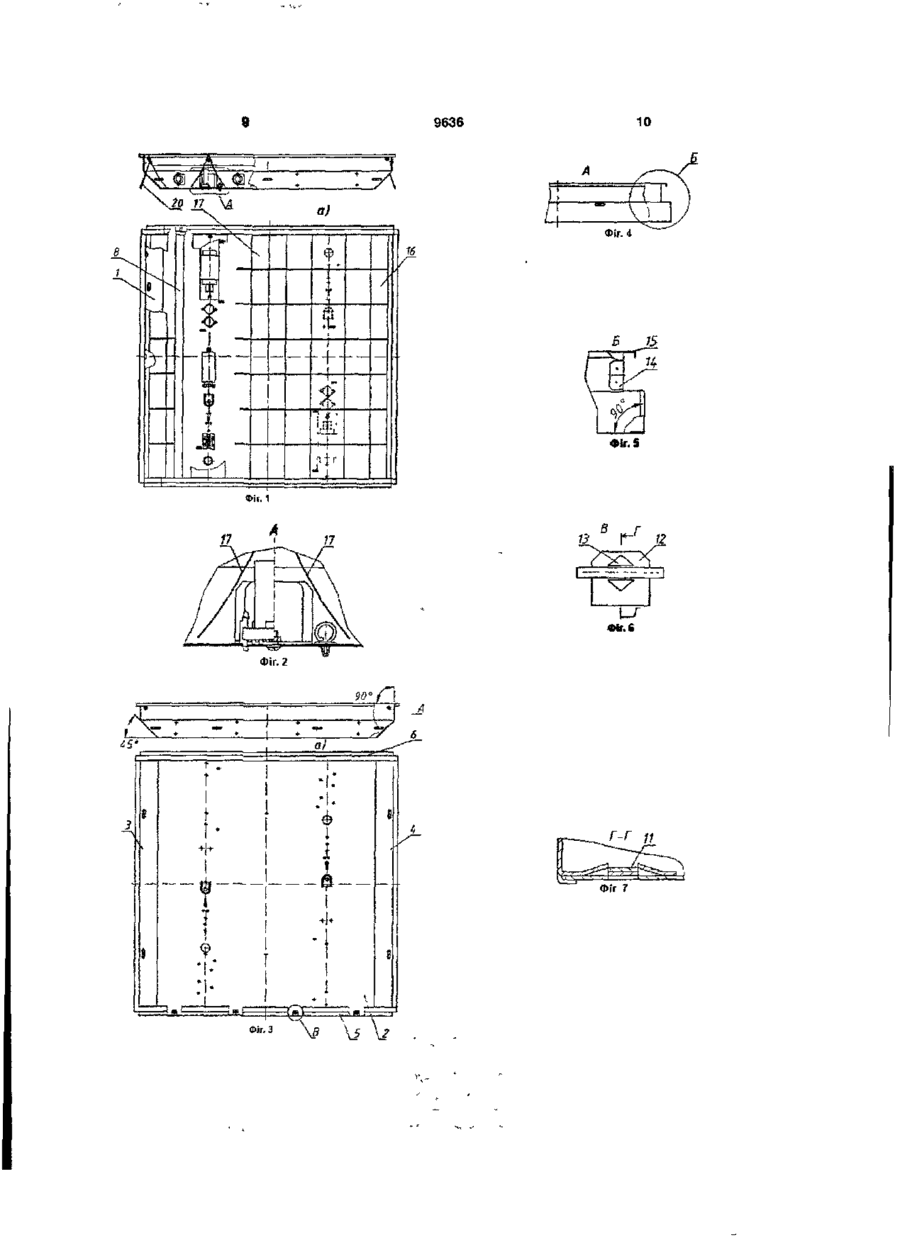

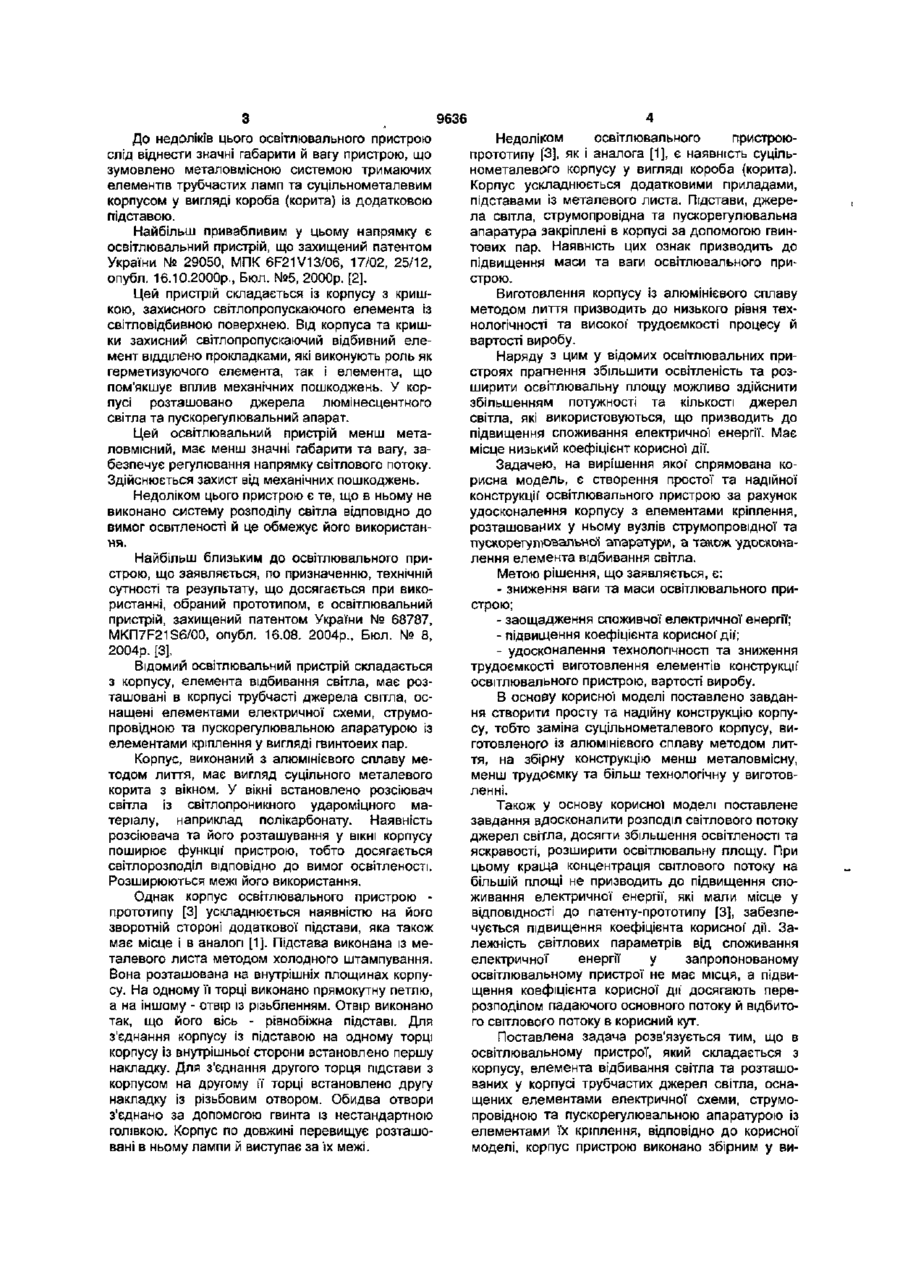

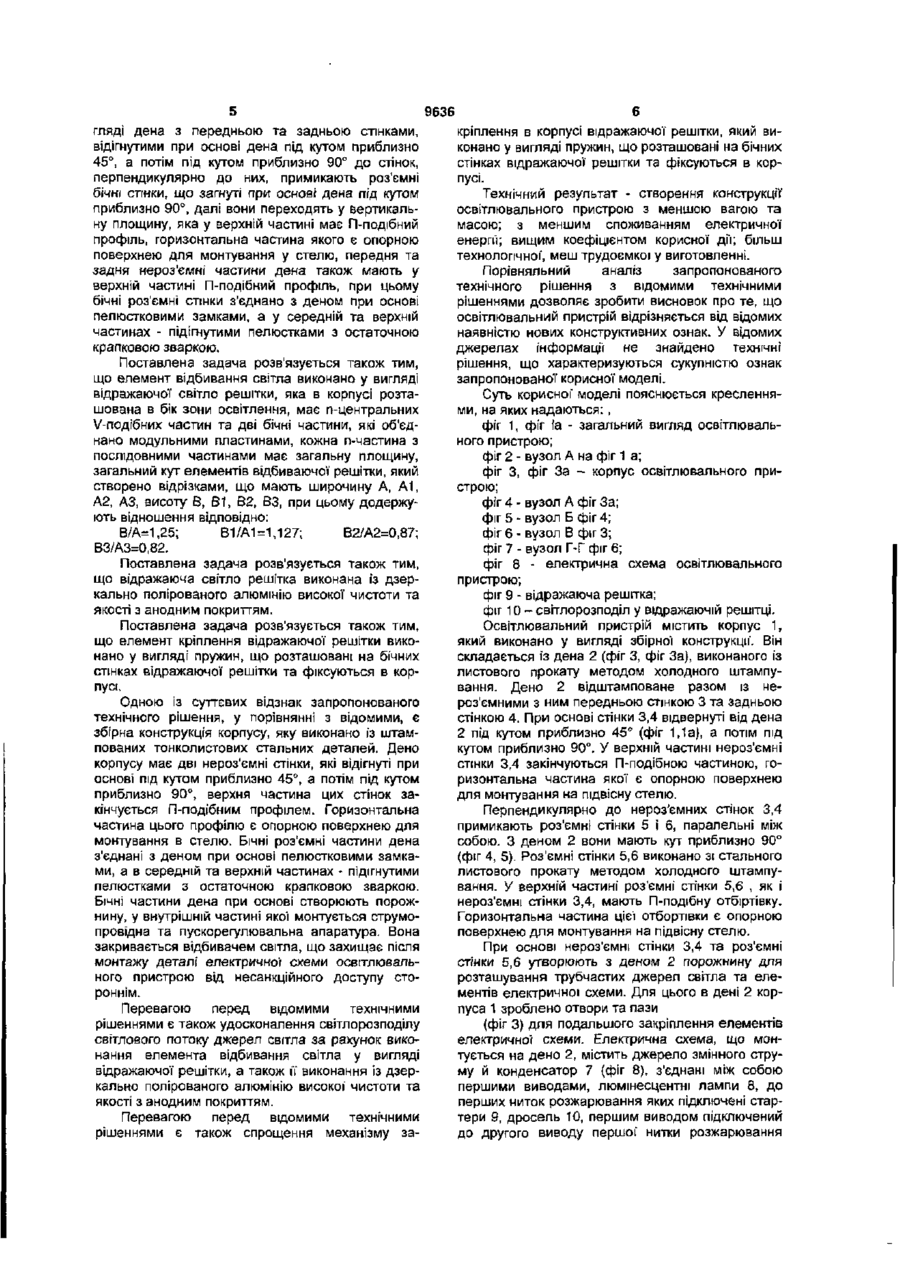

1. Освітлювальний пристрій, що містить корпус, елемент відбивання світла та розташовані у корпусі трубчасті джерела світла, оснащені елементами електричні схеми, струмопровідну та пускорегулювальну апаратуру із елементами їх кріплення, який відрізняється тим, що корпус пристрою виконано збірним у вигляді дена з передньою та задньою нероз'ємними стінками, відігнутими при основі дена під кутом приблизно 45°, а потім під кутом приблизно 90°, до стінок перпендикулярно примикають роз'ємні бічні стінки, загнуті при основі дена під кутом приблизно 90°, що далі переходять у вертикальну площину, яка у верхній частині має П-подібний профіль, його горизонтальна частина є опорною поверхнею для монтування на стелю, передня та задня нероз'ємні стінки дена також мають у верхній частині Пподібний профіль, при цьому бічні роз'ємні стінки з єднані з деном при його основі пелюстковими замками, а в середній та верхній частинах підігнутими пелюстками з остаточною точковою зваркою. 2. Освітлювальний пристрій по п. 1, який відрізняється тим, що елемент відбивання світла виконано у вигляді відбиваючої світло решітки, яка розташована в корпусі в бік зони освітлення, має п-центральних V-подібних частин та дві бічні частини, які об'єднано модульними пластинами, кожна п-частина із послідовними частинами мають загальну площину та загальний кут елементів відбиваючої решітки, що створений відрізками, які мають ширину А, А1, А2, A3, висоту В, В1, В2, ВЗ, при цьому додержують відношення відповідно: В/А =1,25 ; В1/А1=1,127; В2/А2=0,87; ВЗ/АЗ=0,82 3. Освітлювальний пристрій по п. 1, який відрізняється тим, що відбиваючу решітку виконано із відполірованого алюмінію високої чистоти та якості з анодним покриттям. 4. Освітлювальний пристрій по п. 1, який відрізняється тим, що елемент кріплення відбиваючої решітки виконано у вигляді пружин, що розташовані на бічних стінках відбиваючої решітки та фіксуються в корпусі. (О Корисна модель стосується освітлювальних пристроїв, що освітлюють приміщення зі стелі. Може бути використана для виробництва й модернізації пристроїв, які обладнані трубчастими джерелами світла, наприклад люмінесцентними лампами. Відомо, що четверта частина електричної енергії, яка виробляється у світі, витрачається системами штучного освітлення. Тому дана сфера надзвичайно приваблива в напрямку вдосконалення цих систем та підвищення ефективності їх використання, а також зниження споживання електричної енергії освітлювальними системами. У даний час найбільш розповсюдженими є пристрої, які мають трубчасті джерела світла. У силу свого призначення вони відносяться до числа пристроїв масового попиту й тому повинні задовольняти цілий ряд вимог: насамперед бути без печними при користуванні, мати досить тривалий термін вислуги, низькі масогабаритні показники й високий коефіцієнт корисної дії. До числа освітлювальних пристроїв масового попиту можливо віднести відомий освітлювальний пристрій, захищений патентом США №5003232 М. Кл. Н05В 41/00, опубл. "Official Gazette" 26.03.1991р., Т. 1124, №4. [1]. Відомий пристрій містить суцільнометалевий корпус з додатковою підставою, в якій розташовані трубчасті лампи на тримаючих елементах засобів. Кожен із тримаючих елементів засобів має по дві сторони: на одній розташовано кріплення для пламп, на другій для n+m ламп. Кріплення реверсивні та мають можливість утримуватися за допомогою додаткових металевих засобів. У корпусі також розташовано комплектуючі елементи електричної схеми. со со 9636 До недоліків цього освітлювального пристрою слід віднести значні габарити й вагу пристрою, що зумовлено металовмісною системою тримаючих елементів трубчастих ламп та суцільнометалевим корпусом у вигляді короба (корита) із додатковою підставою. Найбільш привабливим у цьому напрямку є освітлювальний пристрій, що захищений патентом України № 29050, МПК 6F21V13/06, 17/02, 25/12, опубл. 16.10.2000р., Бюл. №5, 2000р. [2]. Цей пристрій складається із корпусу з кришкою, захисного світлопропускаючого елемента із світловідбивною поверхнею. Від корпуса та кришки захисний світлопро пускаючий відбивний елемент відділено прокладками, які виконують роль як герметизуючого елемента, так і елемента, що пом'якшує вплив механічних пошкоджень. У корпусі розташовано джерела люмінесцентного світла та пускорегулювальний апарат. Цей освітлювальний пристрій менш металовмісний, має менш значні габарити та вагу, забезпечує регулювання напрямку світлового потоку. Здійснюється захист від механічних пошкоджень. Недоліком цього пристрою є те, що в ньому не виконано систему розподілу світла відповідно до вимог освітленості й це обмежує його використання. Найбільш близьким до освітлювального пристрою, що заявляється, по призначенню, технічній сутності та результату, що досягається при використанні, обраний прототипом, є освітлювальний пристрій, захищений патентом України № 68787, MKI17F21S6/00, опубл. 16.08. 2004р., Бюл. № 8, 2004р. ІЗ]. Відомий освітлювальний пристрій складається з корпусу, елемента відбивання світла, має розташовані в корпусі трубчасті джерела світла, оснащені елементами електричної схеми, струмопровідною та пускорегулювальною апаратурою із елементами кріплення у вигляді гвинтових пар. Корпус, виконаний з алюмінієвого сплаву методом лиття, має вигляд суцільного металевого корита з вікном. У вікні встановлено розсіювач світла із світлопроникного удароміцного матеріалу, наприклад полікарбонату. Наявність розсіювача та його розташування у ВІКНІ корпусу поширює функції' пристрою, тобто досягається світло розподіл відповідно до вимог освітленості. Розширюються межі його використання. Однак корпус освітлювального пристрою прототипу [3] ускладнюється наявністю на його зворотній стороні додаткової підстави, яка також має місце і в аналоп [1]. Підстава виконана із металевого листа методом холодного штампування. Вона розташована на внутрішніх площинах корпусу. На одному її торці виконано прямокутну петлю, а на іншому - отвір із різьбленням. Отвір виконано так, що його вісь - рівнобіжна підставі. Для з'єднання корпусу із підставою на одному торці корпусу із внутрішньої сторони встановлено першу накладку. Для з'єднання другого торця підстави з корпусом на другому її торці встановлено другу накладку із різьбовим отвором. Обидва отвори з'єднано за допомогою гвинта із нестандартною голівкою. Корпус по довжині перевищує розташовані в ньому лампи й виступає за їх межі. Недоліком освітлювального пристроюпрототипу [3], як і аналога [1], є наявність суцільнометалевого корпусу у вигляді короба (корита). Корпус ускладнюється додатковими приладами, підставами із металевого листа. Підстави, джерела світла, струмопровідна та пускорегулювальна апаратура закріплені в корпусі за допомогою гвинтових пар. Наявність цих ознак призводить до підвищення маси та ваги освітлювального пристрою. Виготовлення корпусу із алюмінієвого сплаву методом лиття призводить до низького рівня технологічності та високої трудоємкості процесу й вартості виробу. Наряду з цим у відомих освітлювальних пристроях прагнення збільшити освітленість та розширити освітлювальну площу можливо здійснити збільшенням потужності та кількості джерел світла, які використовуються, що призводить до підвищення споживання електричної енергії. Має місце низький коефіцієнт корисної дії. Задачею, на вирішення якої спрямована корисна модель, є створення простої та надійної конструкції' освітлювального пристрою за рахунок удосконалення корпусу з елементами кріплення, розташованих у ньому вузлів струмопровідної та пускорегулювальної апаратури, а також удосконалення елемента відбивання світла. Метою рішення, що заявляється, є: - зниження ваги та маси освітлювального пристрою; - заощадження споживчої електричної енергії; - підвищення коефіцієнта корисної'дії'; - удосконалення технологічності та зниження трудоємкості виготовлення елементів конструкції' освітлювального пристрою, вартості виробу. В оснозу корисної моделі поставлено завдання створити просту та надійну конструкцію корпусу, тобто заміна суцільнометалевого корпусу, виготовленого із алюмінієвого сплаву методом лиття, на збірну конструкцію менш металовмісну, менш трудоємку та більш технологічну у виготовленні. Також у основу корисної моделі поставлене завдання вдосконалити розподіл світлового потоку джерел світла, досягти збільшення освітленості та яскравості, розширити освітлювальну площу. При цьому краща концентрація світлового потоку на більшій площі не призводить до підвищення споживання електричної енергії, які мали місце у відповідності до патенту-прототипу [3], забезпечується підвищення коефіцієнта корисної дії. Залежність світлових параметрів від споживання електричної енергії у запропонованому освітлювальному пристрої не має місця, а підвищення коефіцієнта корисної дії" досягають перерозподілом падаючого основного потоку й відбитого світлового потоку в корисний кут. Поставлена задача розв'язується тим, що в освітлювальному пристрої, який складається з корпусу, елемента відбивання світла та розташованих у корпусі трубчастих джерел світла, оснащених елементами електричної схеми, струмопровідною та пускорегулювальною апаратурою із елементами їх кріплення, відповідно до корисної моделі, корпус пристрою виконано збірним у ви 9636 гляді дена з передньою та задньою стінками, відігнутими при основі дена під кутом приблизно 45°, а потім під кутом приблизно 90° до стінок, перпендикулярно до них, примикають роз'ємні бічні стінки, ідо загнуті при основі дена під кутом приблизно 90°, далі вони переходять у вертикальну площину, яка у верхній частині має П-подібний профіль, горизонтальна частина якого є опорною поверхнею для монтування у стелю, передня та задня нероз'ємні частини дена також мають у верхній частині П-подібний профіль, при цьому бічні роз'ємні стінки з'єднано з деном при основі пелюстковими замками, а у середній та верхній частинах - підігнутими пелюстками з остаточною крапковою зваркою. Поставлена задача розв'язується також тим, що елемент відбивання світла виконано у вигляді відражаючої світло решітки, яка в корпусі розташована в бік зони освітлення, має п-центральних V-подібних частин та дві бічні частини, які об'єднано модульними пластинами, кожна n-частина з послідовними частинами має загальну площину, загальний кут елементів відбиваючої решітки, який створено відрізками, що мають широчину А, А1, А2, A3, висоту В, В1, В2, ВЗ, при цьому додержують відношення відповідно: В/А=1,25; В1/А1=1,127; В2/А2=0,87; ВЗ/АЗ=0,82. Поставлена задача розв'язується також тим, що відражаюча світло решітка виконана із дзеркально полірованого алюмінію високої чистоти та якості з анодним покриттям. Поставлена задача розв'язується також тим, що елемент кріплення відражаючої решітки виконано у вигляді пружин, що розташовані на бічних стінках відражаючої решітки та фіксуються в корпусі. Одною із суттєвих відзнак запропонованого технічного рішення, у порівнянні з відомими, є збірна конструкція корпусу, яку виконано із штампованих тонколистових стальних деталей. Дено корпусу має дві нероз'ємні стінки, які відігнуті при основі під кутом приблизно 45°, а потім під кутом приблизно 90°, верхня частина цих стінок закінчується П-подібним профілем. Горизонтальна частина цього профілю є опорною поверхнею для монтування в стелю. Бічні роз'ємні частини дена з'єднані з деном при основі пелюстковими замками, а в середній та верхній частинах - підігнутими пелюстками з остаточною крапковою зваркою. Бічні частини дена при основі створюють порожнину, у внутрішній частині якої монтується струмопровідна та пускорегулювальна апаратура. Вона закривається відбивачем світла, що захищає після монтажу деталі електричної схеми освітлювального пристрою від несанкційного доступу стороннім. Перевагою перед відомими технічними рішеннями є також удосконалення світлорозподілу світлового потоку джерел світла за рахунок виконання елемента відбивання світла у вигляді відражаючої решітки, а також її виконання із дзеркально полірованого алюмінію високої' чистоти та якості з анодним покриттям. Перевагою перед відомими технічними рішеннями є також спрощення механізму за кріплення в корпусі відражаючої решітки, який виконано у вигляді пружин, що розташовані на бічних стінках відражаючої решітки та фіксуються в корпусі. Технічний результат - створення конструкції освітлювального пристрою з меншою вагою та масою; з меншим споживанням електричної енергй; вищим коефіцієнтом корисної дм; більш технологічної, меш трудоємкої у виготовленні. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що освітлювальний пристрій відрізняється від відомих наявністю нових конструктивних ознак. У відомих джерелах Інформації не знайдено технічні рішення, що характеризуються сукупністю ознак запропонованої корисної моделі. Суть корисної' моделі пояснюється кресленнями, на яких надаються: , фіг 1, фіг Іа - загальний вигляд освітлювального пристрою; фіг 2 - вузол А на фіг 1 а; фіг 3, фіг За - корпус освітлювального пристрою; фіг 4 - вузол А фіг За; фіг 5 - вузол Б фіг 4; фіг 6 - вузол В фіг 3; фіг 7 - вузол Г-Г фіг 6; фіг 8 - електрична схема освітлювального пристрою; фіг 9 - відражаюча решітка; фіг 10 - світлорозподіл у відражаючій решітці. Освітлювальний пристрій містить корпус 1, який виконано у вигляді збірної конструкції1. Він складається із дена 2 (фіг 3, фіг За), виконаного із листового прокату методом холодного штампування. Дено 2 відштамповане разом із нероз'ємними з ним передньою стінкою 3 та задньою стінкою 4. При основі стінки 3,4 відвернуті від дена 2 під кутом приблизно 45" (фіг 1,1а), а потім під кутом приблизно 90°. У верхній частині нероз'ємні стінки 3,4 закінчуються П-подібною частиною, горизонтальна частина якої є опорною поверхнею для монтування на підвісну стелю. Перпендикулярно до нероз'ємних стінок 3,4 примикають роз'ємні стінки 5 І 6, паралельні між собою. З деном 2 вони мають кут приблизно 90° (фіг 4, 5). Роз'ємні стінки 5,6 виконано зі стального листового прокату методом холодного штампування. У верхній частині роз'ємні стінки 5,6 , як і нероз'ємні стінки 3,4, мають П-подібну отбіртівку. Горизонтальна частина цієї отбортівки є опорною поверхнею для монтування на підвісну стелю. При основі нероз'ємні стінки 3,4 та роз'ємні стінки 5,6 утворюють з деном 2 порожнину для розташування трубчастих джерел світла та елементів електричної схеми. Для цього в дені 2 корпуса 1 зроблено отвори та пази (фіг 3) для подальшого закріплення елементів електричної схеми. Електрична схема, що монтується на дено 2, містить джерело змінного струму й конденсатор 7 (фіг 8), з'єднані між собою першими виводами, люмінесцентні лампи 8, до перших ниток розжарювання яких підключені стартери 9, дросель 10, першим виводом підключений до другого виводу першої нитки розжарювання 9636 лампи 8 Це є стандартне з'єднання електричної схеми з елементами освітлювального пристрою У дені 2, в МІСЦІ роз'ємних стінок 5,6, виконано стрічкові щепеві пази 11 (фіг 7), наприклад по чотири пази для кожної із стінок 5,6 У ці пази 11 входять пелюстки 12 (фіг 6) нижніх частин роз'ємних стінок 5 6, які виконано при штампуванні стінок 5,6, і мають по дві трикутні пуклевки 13 Укупі після з'єднання вони утворюють замок. Після осадження стрічкової пуклевки 13 з'єднання досягає жорсткої нероз'ємної форми По височині в середній частині роз'ємні стінки 5,6 з'єднані із нероз ємними стінками 3,4 дена 2 пелюстками 14 (фіг 5) Пелюстки 14 виконано на нероз ємних стінках 3,4 при штампуванні дена 2 із стінками 3,4 Пелюстки 14 нероз'ємних стінок 3,4 загнуті на бічні роз'ємні стінки 5,6 і зафіксовані крапковою зваркою У верхній частині роз'ємні стінки 5,6 з'єднано із нероз'ємними стінками 3,4 за допомогою пелюстків 15 (фіг 5) Пелюсток 15 вводять під горизонтальну П-подібну посадкову площину от-бортівки й фіксують крапковою зваркою Забезпечується жорстке нероз'ємне з'єднання стінок 3,4 та роз'ємних стінок 5,6 По цій технологи зроблено збірний корпус 1 освітлювального пристрою, що має надійну жорстку нероз'ємну конструкцію, менш металовмісну та менш трудоємку у виготовленні У виготовленому таким засобом корпусі 1 у напрямку зони освітлення встановлено елемент відбивання світла Його виконано у вигляді відражаючої світло решітки 16 (фіг 9) профіль якої з'ясовується із фіг 2, вузол А та фіг 10 Решітку 16 виготовлено із дзеркально полірованого алюмінію високої чистоти та якості з анодним покриттям, що забезпечує високий рівень відбивання світла Решітка 16 має п-центральних V-подібних частин 17 та дві бічні частини 18, об'єднані світловідражаючими модульними пластинами 19 з інтервалами вдовж решітки 16 Пластини 19 мають вигляд ребристих пластин Кожна п-частина 17 із послідовними до неї частинами мають загальні пластини 19 та загальний кут (фіг 10) Загальний кут створено відрізками, що мають широчину А, А1, А2, A3, височину В, В1, В2, ВЗ, при цьому додержують відношення ВІДПОВІДНО В/А=1,25, В1/А1=1,127, В2/А2=0,87, ВЗ/АЗ=0,82 Елемент кріплення відражаючої решітки 16 виконано у вигляді пружин 20 (фіг 1а), які розташовані на бічних стінках 18 відражаючої решітки 16 та фіксуються в корпусі 1 Решітка 16 раціонально розсіює світло та являє оптичну систему освітлювального пристрою Кожна V-подібна частина 17 має по дві світло відражаючі зони Світловий потік від джерел світла, трубчастих ламп 8, падає в ці зони, відражається під такими кутами (фіг 10), що відражені промені проходять нижче площини відраження та мають центральну вісь і фокусне віддалення Усі фокуси сходяться в одній точці для кожної площини та кожної загальної порожнини Для кількості п 8 V-подібних частин СВІТЛОВІ промені від них орієнтовані в n-точках освітлювального простору в розсіяних напрямках Має місце розсіювання відраженого світлового потоку в напрямках до різних плям простору та посилення падаючих світлових променів від джерел світла, трубчастих ламп 8 Оскільки загальні кути для n-V-подібних частин мають означені ВІДПОВІДНІ співвідношення широчини та височини, означену конфігурацію бічних площин, забезпечується попадання в площину Vподібних частин більшої частини променів, подальше їх посилення із кутовою орієнтацією Промені падають під кутами, які більш, ніж критичні кути При цьому має місце більше внутрішнє відображення променів від трубчастих ламп що посилює яскравість У запропонованому освітлювальному пристрої краща концентрація світлового потоку на більшій площі не призводить до підвищення споживання електричної енергії Досягають підвищення коефіцієнта корисної дії з єднанням падаючого основного світлового потоку й відбитого світлового потоку Виходячи з опису технічної сутності освітлювального пристрою, заявляється корисна модель Суттєві ознаки цього освітлювального пристрою забезпечують одержання потрібного технічного вирішення задачі Технічний результат створення освітлювального пристрою значно нижчої ваги та маси, заощадження споживчої енергії, підвищення коефіцієнта корисної дії, удосконалення технологічності та зниження трудоємкості виготовлення елементів пристрою Запропонована корисна модель освітлювального пристрою можлива для виготовлення в промислових умовах Не потребує для виготовлення спеціального обладнання та спеціальних матеріалів Для ґі виробництва достатньо мати існуючі установки, стандартне обладнання та матеріали На даний час розроблені робочі креслення та відпрацьовуються технологічні процеси виготовлення Виготовлено опитні зразки, які пройшли випробування в реальних умовах Таким чином, суттєві ознаки цього освітлювального пристрою забезпечують одержання потрібного технічного результату Сукупність суттєвих ознак запропонованої корисної моделі невідома із рівня техніки Запропонована корисна модель освітлювального пристрою є новим технічним вирішенням задачі, неочевидним для фахівця, промислове придатна Запропонована корисна модель освітлювального пристрою відповідає критеріям об'єкта корисної моделі є технічним вирішенням задачі, має суттєві ознаки, які впливають на очікуваний результат, нова та промислове придатна, неочевидна для фахівця - може бути захищена патентом України на корисну модель 10 9636 Фіг. 4 Фіг. 5 Фіг. 1 Фіг. 2 Г-Г Фіг 7 11 12 9636 JL А № /* й і І і 1 t 1 і., 1_ _ 1 1 "11 : ! !•!• Фіг. 8 Фіг. 9 \10 Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
