Освітлювальний пристрій

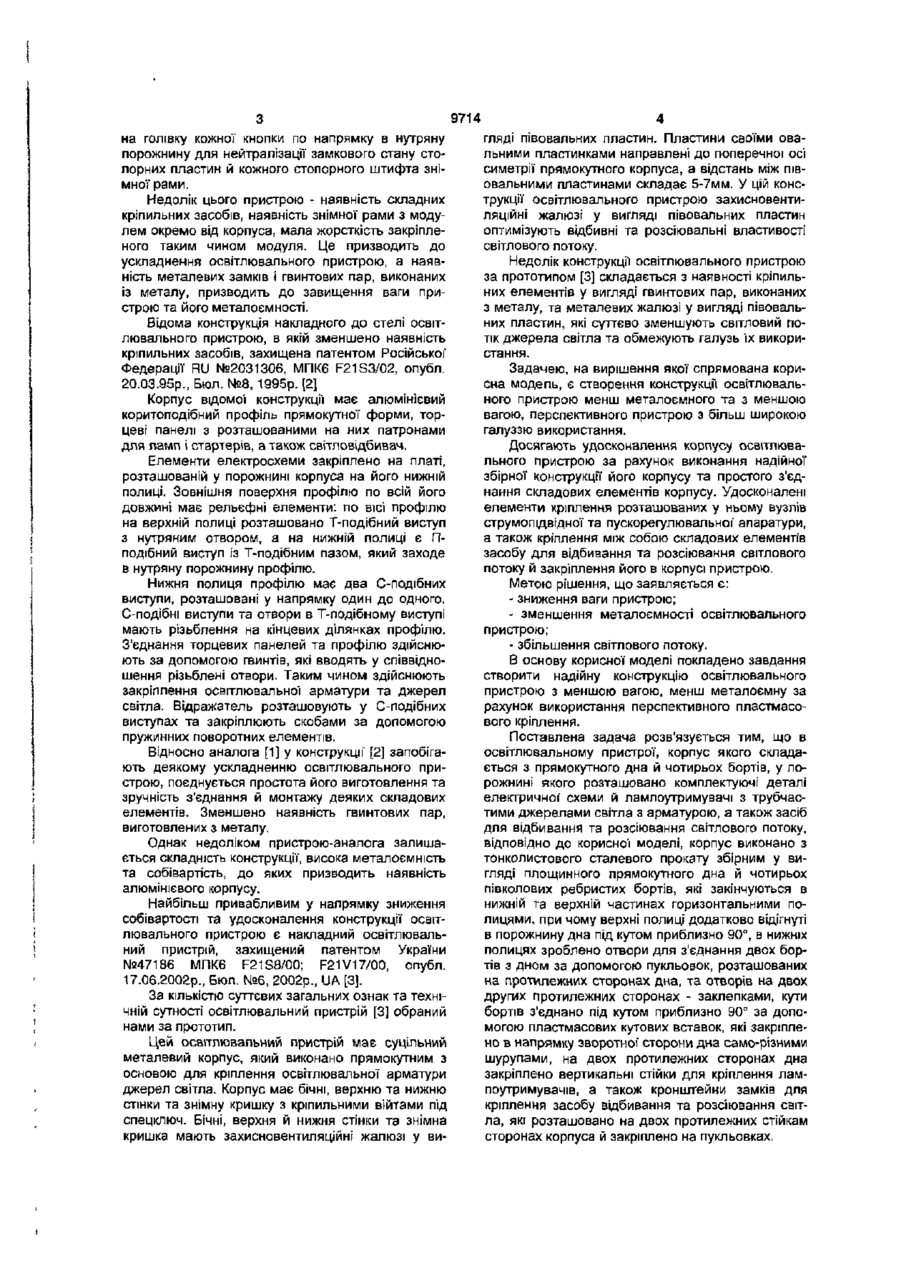

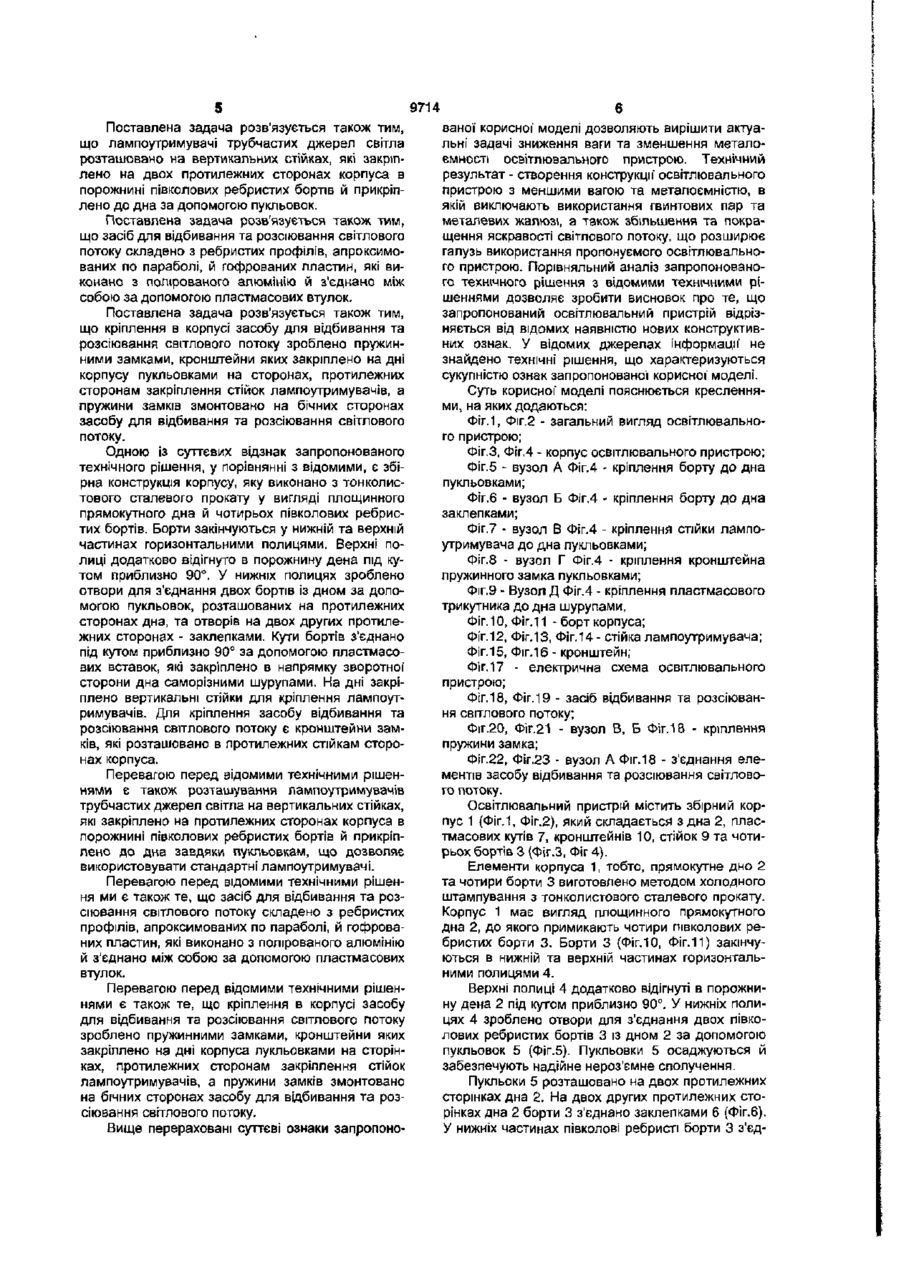

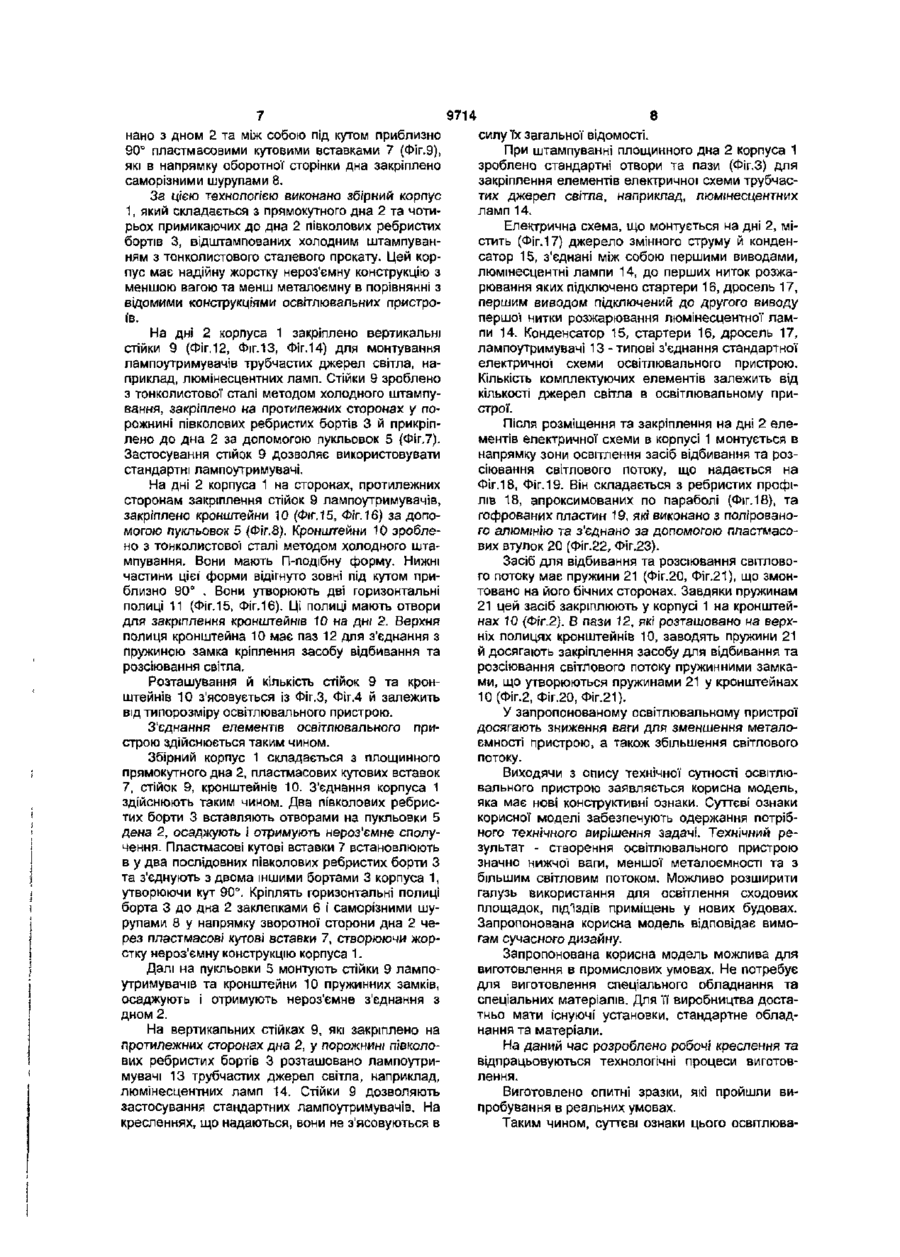

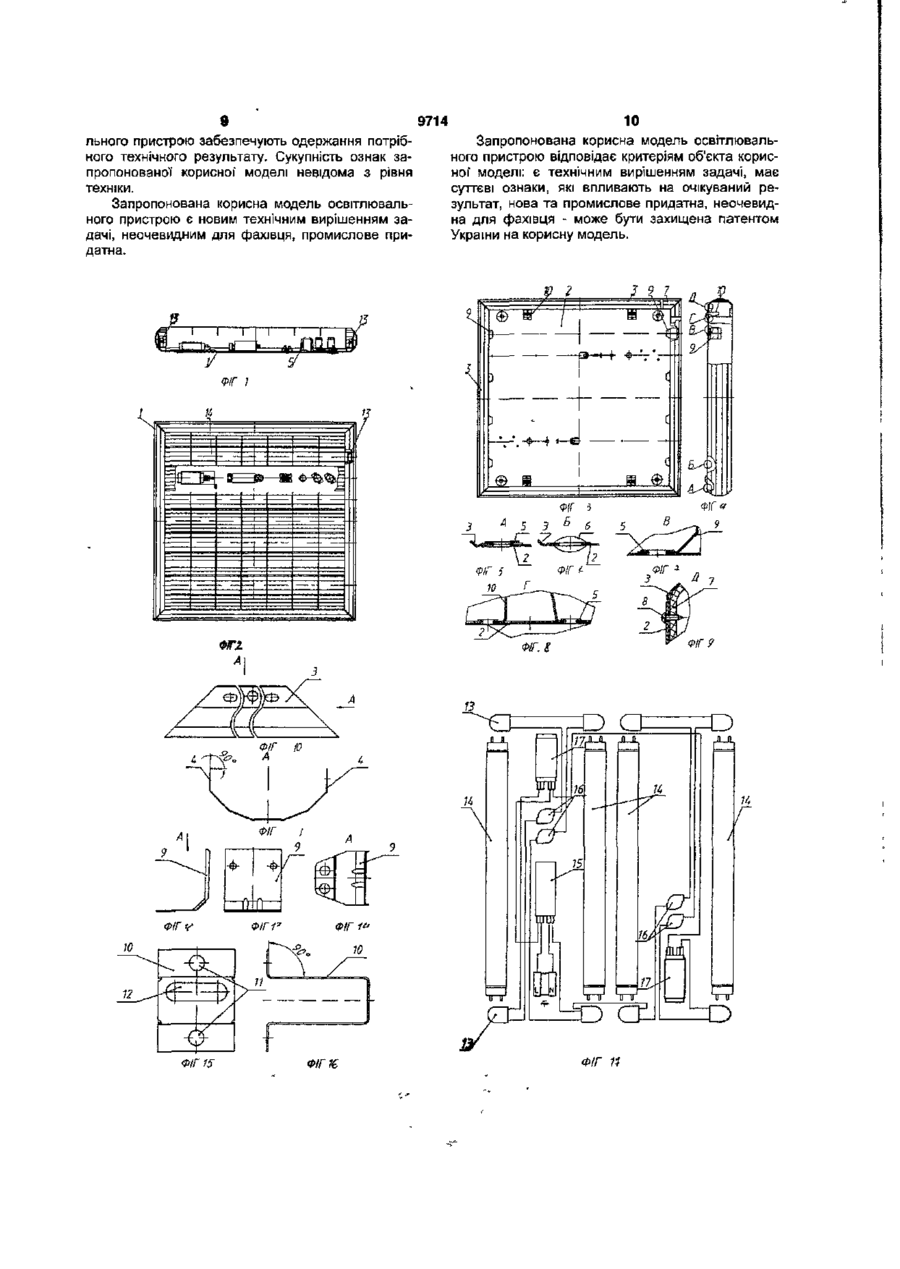

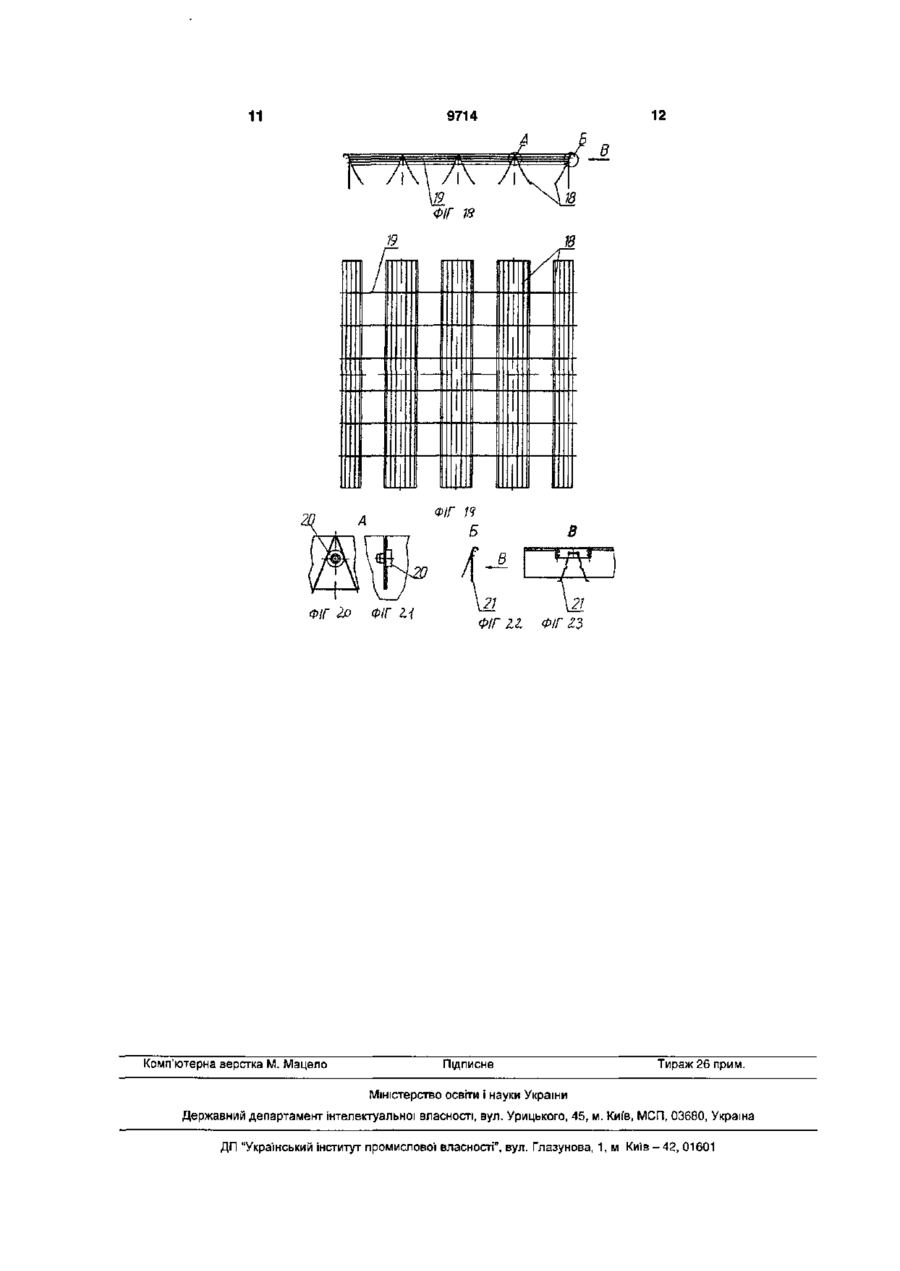

1. Освітлювальний пристрій, корпус якого складається з прямокутного дна й чотирьох бортів, у порожнині якого розташовано комплектуючі деталі електричної схеми й лампоутримувачі з трубчастими джерелами світла з арматурою, а також засіб для відбивання та розсіювання світлового потоку, який відрізняється тим, що корпус виконано з тонколистового сталевого прокату збірним у вигляді площинного прямокутного дна й чотирьох півколових ребристих бортів, які закінчуються в нижній та верхній частинах горизонтальними полицями, причому верхні полиці додатково відігнуті в порожнину дна під кутом приблизно 90°, у нижніх полицях зроблено отвори для з'єднання двох бортів з дном за допомогою пукльовок, розташованих на протилежних сторонах дна, та отворів на двох других протилежних сторінках - заклепками, кути бортів з'єднано під кутом приблизно 90° за допомогою пластмасових кутових вставок, які закріплено в напрямку зворотної сторони дна саморізними шурупами, на двох протилежних сторо нах дна закріплено вертикальні стійки для кріплення лампоутримувачів, а також кронштейни замків для кріплення засобу відбивання та розсіювання світла, які розташовано на двох протилежних стійкам стінках корпуса й закріплено на пукльовках. 2. Освітлювальний пристрій за п. 1, який відрізняється тим, що лампоутримувачі трубчастих джерел світла розташовано на вертикальних стійках, які закріплено на двох протилежних сторонах корпуса в порожнині півколових ребристих бортів й прикріплено до дна за допомогою пукльовок. 3. Освітлювальний пристрій за п. 1, який відрізняється тим, що засіб для відбивання та розсіювання світлового потоку складено з ребристих профілів, апроксимованих по параболі, й гофрованих пластин, які виконано з полірованого алюмінію й з'єднано між собою за допомогою пластмасових втулок. 4. Освітлювальний пристрій за п. З, який відрізняється тим, що кріплення в корпусі засобу для відбивання та розсіювання світлового потоку здійснюється пружинними замками, кронштейни яких закріплено на дні корпуса пукльовками на сторонах, протилежних сторонам закріплення стінок лампоутримувачів, а пружини замків змонтовано на бічних сторонах засобу для відбивання та розсіювання світлового потоку. О) Корисна модель, яка заявляється, належить до світлотехніки, зокрема, до промисловопобутових освітлювальних пристроїв, що обладнані трубчастими джерелами світла, наприклад, люмінесцентними лампами, й може бути використана у виробництві та модернізації світильників, призначених для освітлення промислових підприємств, офісів, лікарень, шкіл, магазинів та інших приміщень. До числа таких освітлювальних пристроі'в можна віднести освітлювальний пристрій, захищений патентом Японії №4-249805, ПМК5 F21V17/00, опубл. 29.12ЛЭ90, Токкё Кохо, apple. №2-416944. [1] Відомий освітлювальний пристрій складається з прямокутного коритоподібного корпуса з основною рамою та роз'ємною рамою з освітлювальною арматурою, яка має захисне скло. У чотирьох кутах основної рами розташовано чотири замки для закріплення знімної рами з освітлювальною арматурою. Кожні два замки розташовано один навпроти другого. Вони можуть переміщатися в протилежних напрямках у нутряну порожнину основної' рами. У кожному куті захисного скла розташовано стопорні штифти, які заводяться в приємні частини замків. Штифти можна обертати та роз'єднувати. При стопорних штифтах є стопорні пластини, які розташовано в основній рамі. У пристрої також розташовано кнопкові механізми для натискання О) 9714 на голівку кожної кнопки по напрямку в нутряну порожнину для нейтралізації замкового стану стопорних пластин й кожного стопорного штифта знімної рами. Недолік цього пристрою - наявність складних кріпильних засобів, наявність знімної рами з модулем окремо від корпуса, мала жорсткість закріпленого таким чином модуля. Це призводить до ускладнення освітлювального пристрою, а наявність металевих замків і гвинтових пар, виконаних із металу, призводить до завищення ваги пристрою та його металоємності. Відома конструкція накладного до стелі освітлювального пристрою, в якій зменшено наявність кріпильних засобів, захищена патентом Російської' Федерації RU №2031306, МПК6 F21S3/02, опубл. 20.03.95р., Бюп. №8, 1995р. [2] Корпус відомої конструкції має алюмінієвий коритоподібний профіль прямокутної форми, торцеві панелі з розташованими на них патронами для памп і стартерів, а також світловідбивач. Елементи електросхеми закріплено на платі, розташованій у порожнині корпуса на його нижній полиці. Зовнішня поверхня профілю по всій його довжині має рельєфні елементи", по вісі профілю на верхній полиці розташовано Т-подІбний виступ з нутряним отвором, а на нижній полиці є Пподібний виступ із Т-подібним пазом, який заходе в нутряну порожнину профілю. Нижня полиця профілю має два С-подібних виступи, розташовані у напрямку один до одного. С-подібні виступи та отвори в Т-подібному виступі мають різьблення на кінцевих ділянках профілю. З'єднання торцевих панелей та профілю здійснюють за допомогою гвинтів, які вводять у співвідношення різьблені отвори. Таким чином здійснюють закріплення освітлювальної арматури та джерел світла. Відражатель розташовують у С-подібних виступах та закріплюють скобами за допомогою пружинних поворотних елементів. Відносно аналога [1] у конструкції' [2] запобігають деякому ускладненню освітлювального пристрою, поєднується простота його виготовлення та зручність з'єднання й монтажу деяких складових елементів. Зменшено наявність гвинтових пар, виготовлених з металу. Однак недоліком пристрою-аналога залишається складність конструкції, висока металоємність та собівартість, до яких призводить наявність алюмінієвого корпусу. Найбільш привабливим у напрямку зниження собівартості та удосконалення конструкції освітлювального пристрою є накладний освітлювальний пристрій, захищений патентом України №47186 МПК6 F21S8/00; F21V17/00, опубл. 17.06.2002р., Бюп. №6, 2002р., UA [3]. За кількістю суттєвих загальних ознак та технічній сутності освітлювальний пристрій [3] обраний нами за прототип. Цей освітлювальний пристрій має суцільний металевий корпус, який виконано прямокутним з основою для кріплення освітлювальної арматури джерел світла. Корпус має бічні, верхню та нижню стінки та знімну кришку з кріпильними війтами під спецключ. Бічні, верхня й нижня стінки та знімна кришка мають захисновентиляційні жалюзі у ви гляді півовальних пластин. Пластини своїми овальними пластинками направлені до поперечної осі симетрії прямокутного корпуса, а відстань між півовальними пластинами складає 5-7мм. У цій конструкції освітлювального пристрою захисновентиляційні жалюзі у вигляді півовальних пластин оптимізують відбивні та розсіювальні властивості світлового потоку. Недолік конструкції освітлювального пристрою за прототипом [3] складається з наявності кріпильних елементів у вигляді гвинтових пар, виконаних з металу, та металевих жалюзі у вигляді півовальних пластин, які суттєво зменшують світловий потік джерела світла та обмежують галузь їх використання. Задачею, на вирішення якої спрямована корисна модель, є створення конструкції освітлювального пристрою менш металоємного та з меншою вагою, перспективного пристрою з більш широкою галуззю використання. Досягають удосконалення корпусу освітлювального пристрою за рахунок виконання надійної збірної конструкції його корпусу та простого з'єднання складових елементів корпусу. Удосконалені елементи кріплення розташованих у ньому вузлів струмопідвідної та пускорегулювальної' апаратури, а також кріплення між собою складових елементів засобу для відбивання та розсіювання світлового потоку й закріплення його в корпусі пристрою. Метою рішення, що заявляється є: - зниження ваги пристрою; - зменшення металоємності освітлювального пристрою; - збільшення світлового потоку. В основу корисної моделі покладено завдання створити надійну конструкцію освітлювального пристрою з меншою вагою, менш металоємну за рахунок використання перспективного пластмасового кріплення. Поставлена задача розв'язується тим, що в освітлювальному пристрої, корпус якого складається з прямокутного дна й чотирьох бортів, у порожнині якого розташовано комплектуючі деталі електричної' схеми й лампоутримувачі з трубчастими джерелами світла з арматурою, а також засіб для відбивання та розсіювання світлового потоку, відповідно до корисної моделі, корпус виконано з тонколистового сталевого прокату збірним у вигляді площинного прямокутного дна й чотирьох півколових ребристих бортів, які закінчуються в нижній та верхній частинах горизонтальними полицями, при чому верхні полиці додатково відігнуті в порожнину дна під кутом приблизно 90°, в нижніх полицях зроблено отвори для з'єднання двох бортів з дном за допомогою пукльовок, розташованих на протилежних сторонах дна, та отворів на двох других протилежних сторонах - заклепками, кути бортів з'єднано під кутом приблизно 90° за допомогою пластмасових кутових вставок, які закріплено в напрямку зворотної" сторони дна само-різними шурупами, на двох протилежних сторонах дна закріплено вертикальні стійки для кріплення лампоутримувачів, а також кронштейни замків для кріплення засобу відбивання та розсіювання світла, які розташовано на двох протилежних стійкам сторонах корпуса й закріплено на пукльовках. 9714 Поставлена задача розв'язується також тим, що лампоутримувачі трубчастих джерел світла розташовано на вертикальних стійках, які закріплено на двох протилежних сторонах корпуса в порожнині півколових ребристих бортів й прикріплено до дна за допомогою пукльовок. Поставлена задача розв'язується також тим, що засіб для відбивання та розсіювання світлового потоку складено з ребристих профілів, апроксимованих по параболі, й гофрованих пластин, які виконано з полірованого алюмінію й з'єднано між собою за допомогою пластмасових втулок. Поставлена задача розв'язується також тим, що кріплення в корпусі засобу для відбивання та розсіювання світлового потоку зроблено пружинними замками, кронштейни яких закріплено на дні корпусу пукльовками на сторонах, протилежних сторонам закріплення стійок лампоутримувачів, а пружини замків змонтовано на бічних сторонах засобу для відбивання та розсіювання світлового потоку. Одною Із суттєвих відзнак запропонованого технічного рішення, у порівнянні з відомими, є збірна конструкція корпусу, яку виконано з тонколистового сталевого прокату у вигляді площинного прямокутного дна й чотирьох півколових ребристих бортів. Борти закінчуються у нижній та верхній частинах горизонтальними полицями. Верхні полиці додатково відігнуто в порожнину дена під кутом приблизно 90°. У нижніх полицях зроблено отвори для з'єднання двох бортів із дном за допомогою пукльовок, розташованих на протилежних сторонах дна, та отворів на двох других протилежних сторонах - заклепками. Кути бортів з'єднано під кутом приблизно 90° за допомогою пластмасових вставок, які закріплено в напрямку зворотної сторони дна саморізними шурупами. На дні закріплено вертикальні стійки для кріплення лампоутримувачів. Для кріплення засобу відбивання та розсіювання світлового потоку є кронштейни замків, які розташовано в протилежних стійкам сторонах корпуса. Перевагою перед відомими технічними рішеннями є також розташування лампоутримувачів трубчастих джерел світла на вертикальних стійках, які закріплено на протилежних сторонах корпуса в порожнині півколових ребристих бортів й прикріплено до дна завдяки пукльовкам, що дозволяє використовувати стандартні лампоутримувачі. Перевагою перед відомими технічними рішення ми є також те, що засіб для відбивання та розсіювання світлового потоку складено з ребристих профілів, апроксимованих по параболі, й гофрованих пластин, які виконано з полірованого алюмінію й з'єднано між собою за допомогою пластмасових втулок. Перевагою перед відомими технічними рішеннями є також те, що кріплення в корпусі засобу для відбивання та розсіювання світлового потоку зроблено пружинними замками, кронштейни яких закріплено на дні корпуса пукльовками на сторінках, протилежних сторонам закріплення стійок лампоутримувачів, а пружини замків змонтовано на бічних сторонах засобу для відбивання та розсіювання світлового потоку. Вище перераховані суттєві ознаки запропоно ваної корисної' моделі дозволяють вирішити актуальні задачі зниження ваги та зменшення металоємності освітлювального пристрою. Технічний результат - створення конструкції освітлювального пристрою з меншими вагою та металоємністю, в якій виключають використання гвинтових пар та металевих жалюзі, а також збільшення та покращення яскравості світлового потоку, що розширює галузь використання пропонуємого освітлювального пристрою. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що запропонований освітлювальний пристрій відрізняється від відомих наявністю нових конструктивних ознак. У відомих джерелах інформації" не знайдено технічні рішення, що характеризуються сукупністю ознак запропонованої корисної' моделі. Суть корисної' моделі пояснюється кресленнями, на яких додаються: Фіг.1, Фіг.2 - загальний вигляд освітлювального пристрою; Фіг.З, Фіг.4 - корпус освітлювального пристрою; Фіг.5 - вузол А Фіг.4 - кріплення борту до дна пукльовками; Фіг.6 - вузол Б Фіг.4 - кріплення борту до дна заклепками; Фіг.7 - вузол В Фіг.4 - кріплення стійки лампоутримувача до дна пукльовками; Фіг.8 - вузол Г ФІг.4 - кріплення кронштейна пружинного замка пукльовками; Фіг.9 - Вузол Д Фіг.4 - кріплення пластмасового трикутника до дна шурупами, Фіг. 10, Фіг. 11 - борт корпуса; ФІг.12, Фіг.13, Фіг.14 - стійка лампоутримувача; Фіг.15, Фіг.16 - кронштейн; Фіг. 17 - електрична схема освітлювального пристрою; Фіг.18, Фіг.19 - засіб відбивання та розсіювання світлового потоку; Фіг.20, ФІг.21 - вузол В, Б Фіг.18 - кріплення пружини замка; Фіг.22, Фіг.23 - вузол А Фіг.18 - з'єднання елементів засобу відбивання та розсіювання світлового потоку. Освітлювальний пристрій містить збірний корпус 1 (Фіг.1, Фіг.2), який складається з дна 2, пластмасових кутів 7, кронштейнів 10, стійок 9 та чотирьох бортів 3 (Фіг.З, Фіг 4). Елементи корпуса 1, тобто, прямокутне дно 2 та чотири борти 3 виготовлено методом холодного штампування з тонколистового сталевого прокату. Корпус 1 має вигляд площинного прямокутного дна 2, до якого примикають чотири півколових ребристих борти 3. Борти 3 (Фіг. 10, Фіг.11) закінчуються в нижній та верхній частинах горизонтальними полицями 4. Верхні полиці 4 додатково відігнуті в порожнину дена 2 під кутом приблизно 90°. У нижніх полицях 4 зроблено отвори для з'єднання двох півколових ребристих бортів 3 із дном 2 за допомогою пукльовок 5 (Фіг.5). Пукльовки 5 осаджуються й забезпечують надійне нероз'ємне сполучення. Пукльоки 5 розташовано на двох протилежних сторінках дна 2. На двох других протилежних сторінках дна 2 борти 3 з'єднано заклепками 6 (Фіг.6). У нижніх частинах півколові ребристі борти 3 з'єд 9714 нано з дном 2 та між собою під кутом приблизно 90° пластмасовими кутовими вставками 7 (Фіг.9), які в напрямку оборотної сторінки дна закріплено саморізними шурупами 8. За цією технологією виконано збірний корпус 1, який складається з прямокутного дна 2 та чотирьох примикаючих до дна 2 півколових ребристих бортів 3, відштампованих холодним штампуванням з тонколистового сталевого прокату. Цей корпус має надійну жорстку нероз'ємну конструкцію з меншою вагою та менш металоємну в порівнянні з відомими конструкціями освітлювальних пристроїв. На дні 2 корпуса 1 закріплено вертикальні стійки 9 (Фіг.12, Фіг.13, Фіг. 14) для монтування лампоутримувачів трубчастих джерел світла, наприклад, люмінесцентних ламп. Стійки 9 зроблено з тонколистової сталі методом холодного штампування, закріплено на протилежних сторонах у порожнині півколових ребристих бортів 3 й прикріплено до дна 2 за допомогою пукльовок 5 (Фіг.7). Застосування стійок 9 дозволяє використовувати стандартні лампоутримувачі. На дні 2 корпуса 1 на сторонах, протилежних сторонам закріплення стійок 9 лампоутримувачів, закріплено кронштейни 10 (Фіг. 15, Фіг. 16) за допомогою пукльовок 5 (Фіг.8). Кронштейни 10 зроблено з тонколистової сталі методом холодного штампування. Вони мають П-подібну форму. Нижні частини цієї' форми відігнуто зовні під кутом приблизно 90° , Вони утворюють дві горизонтальні полиці 11 (Фіг. 15, Фіг. 16). Ці полиці мають отвори для закріплення кронштейнів 10 на дні 2. Верхня полиця кронштейна 10 має паз 12 для з'єднання з пружиною замка кріплення засобу відбивання та розсіювання світла. Розташування й кількість стійок 9 та кронштейнів 10 з'ясовується із Фіг.З, Фіг.4 й залежить від типорозміру освітлювального пристрою. З'єднання елементів освітлювального пристрою здійснюється таким чином. Збірний корпус 1 складається з площинного прямокутного дна 2, пластмасових кутових вставок 7, стійок 9, кронштейнів 10. З'єднання корпуса 1 здійснюють таким чином. Два півколових ребристих борти 3 вставляють отворами на пукльовки 5 дена 2, осаджують і отримують нероз'ємне сполучення. Пластмасові кутові вставки 7 встановлюють в у два послідовних півколових ребристих борти З та з'єднують з двома іншими бортами 3 корпуса 1, утворюючи кут 90°. Кріплять горизонтальні полиці борта 3 до дна 2 заклепками 6 і саморізними шурупами 8 у напрямку зворотної сторони дна 2 через пластмасові кутові вставки 7, створюючи жорстку нероз'ємну конструкцію корпуса 1. Далі на пукльовки 5 монтують стійки 9 лампоутримувачів та кронштейни 10 пружинних замків, осаджують і отримують нероз'ємне з'єднання з дном 2. На вертикальних стійках 9, які закріплено на протилежних сторонах дна 2, у порожнині півколових ребристих бортів 3 розташовано лампоутримувачі 13 трубчастих джерел світла, наприклад, люмінесцентних ламп 14. Стійки 9 дозволяють застосування стандартних лампоутримувачів. На кресленнях, що надаються, вони не з'ясовуються в 8 силу їх загальної відомості. При штампуванні площинного дна 2 корпуса 1 зроблено стандартні отвори та пази (Фіг.З) для закріплення елементів електричної схеми трубчастих джерел світла, наприклад, люмінесцентних ламп 14. Електрична схема, що монтується на дні 2, містить(Фіг. 17) джерело змінного струму й конденсатор 15, з'єднані між собою першими виводами, люмінесцентні лампи 14, до перших ниток розжарювання яких підключено стартери 16, дросель 17, першим виводом підключений до другого виводу першої нитки розжарювання люмінесцентної лампи 14. Конденсатор 15, стартери 16, дросель 17, лампоутримувачі 13 - типові з'єднання стандартної електричної схеми освітлювального пристрою. Кількість комплектуючих елементів залежить від кількості джерел світла в освітлювальному пристрої. Після розміщення та закріплення на дні 2 елементів електричної схеми в корпусі 1 монтується в напрямку зони освітлення засіб відбивання та розсіювання світлового потоку, що надається на ФІг.18, Фіг. 19. Він складається з ребристих профілів 18, апроксимованих по параболі (Фіг.18), та гофрованих пластин 19, які виконано з полірованого алюмінію та з'єднано за допомогою пластмасових втулок 20 (Фіг.22, Фіг.23). Засіб для відбивання та розсіювання світлового потоку має пружини 21 (Фіг.20, Фіг.21), що змонтовано на його бічних сторонах. Завдяки пружинам 21 цей засіб закріплюють у корпусі 1 на кронштейнах 10 (Фіг.2). В пази 12, які розташовано на верхніх полицях кронштейнів 10, заводять пружини 21 й досягають закріплення засобу для відбивання та розсіювання світлового потоку пружинними замками, що утворюються пружинами 21 у кронштейнах 10 (Фіг.2, Фіг.20, Фіг.21). У запропонованому освітлювальному пристрої досягають зниження ваги для зменшення металоємності пристрою, а також збільшення світлового потоку. Виходячи з опису технічної сутності освітлювального пристрою заявляється корисна модель, яка має нові конструктивні ознаки. Суттєві ознаки корисної моделі забезпечують одержання потрібного технічного вирішення задачі. Технічний результат - створення освітлювального пристрою значно нижчої ваги, меншої металоємності та з більшим світловим потоком. Можливо розширити галузь використання для освітлення сходових площадок, під'їздів приміщень у нових будовах. Запропонована корисна модель відповідає вимогам сучасного дизайну. Запропонована корисна модель можлива для виготовлення в промислових умовах. Не потребує для виготовлення спеціального обладнання та спеціальних матеріалів. Для її виробництва достатньо мати існуючі установки, стандартне обладнання та матеріали. На даний час розроблено робочі креслення та відпрацьовуються технологічні процеси виготовлення. Виготовлено опитні зразки, які пройшли випробування в реальних умовах. Таким чином, суттєві ознаки цього освітлюва 9 9714 10 льного пристрою забезпечують одержання потрібЗапропонована корисна модель освітлювального технічного результату. Сукупність ознак заного пристрою відповідає критеріям об'єкта кориспропонованої корисної' моделі невідома з рівня ної" моделі; є технічним вирішенням задачі, має техніки. суттєві ознаки, які впливають на очікуваний результат, нова та промислове придатна, неочевидЗапропонована корисна модель освітлювальна для фахівця - може бути захищена патентом ного пристрою є новим технічним вирішенням заУкраїни на корисну модель. дачі, неочевидним для фахівця, промислове придатна. д ?г К і—г Of ) І D 3 ш SB Ґ£\ ФІГ Ь З « 5 З и 6 5 ФІГ 9 ФІГ.$ ФІГ 15 ФІГ 76 ФІГ 11 11 12 9714 19 В Комп'ютерна верстка М. ІУІацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Киї'в, МСП, 03680, Україна ДП "Украінський інститут промислово! власності", вул. Глазунова, 1, м Київ - 42, 01601
