Елемент світлової реклами, що містить світлодіоди та імітує світлову неонову вивіску

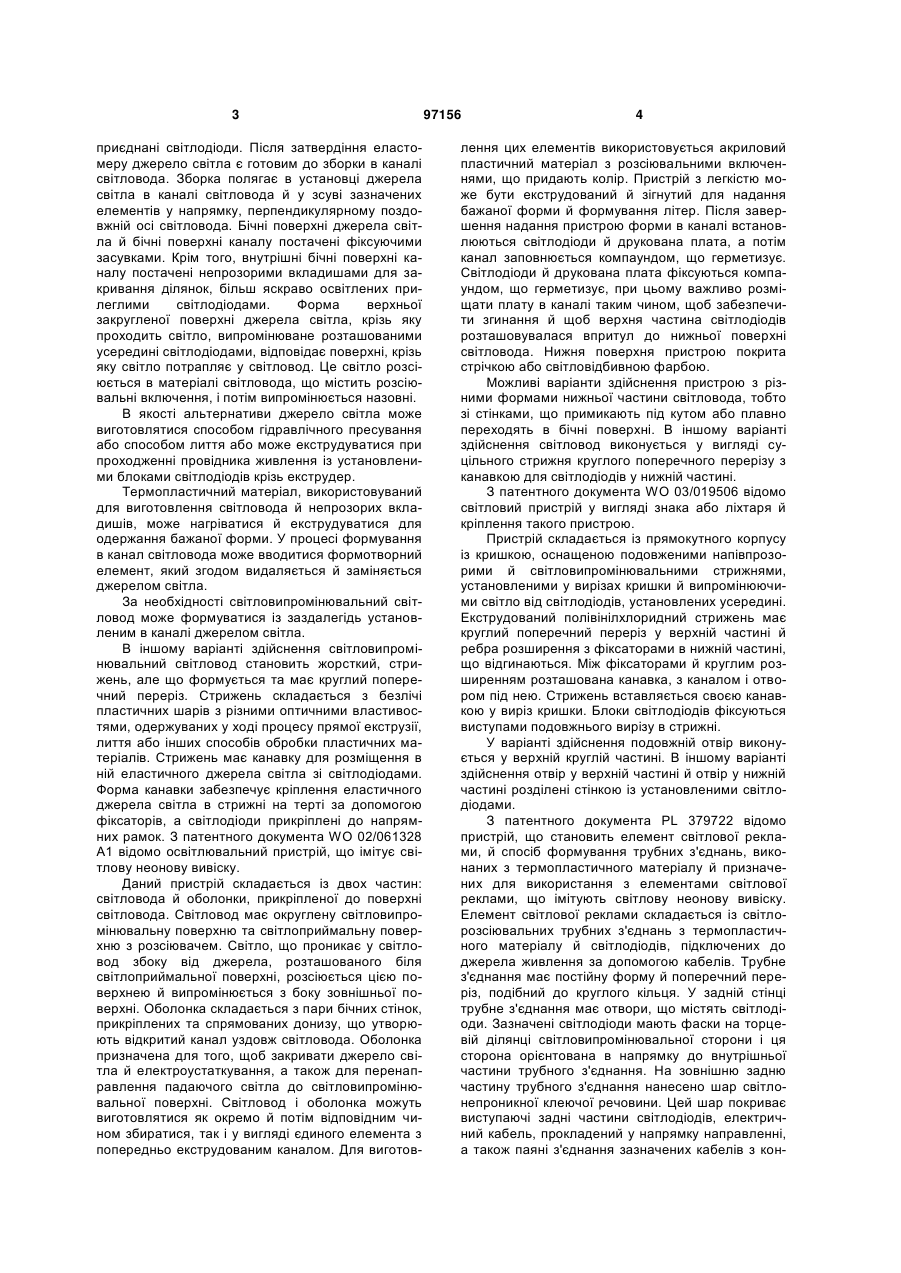

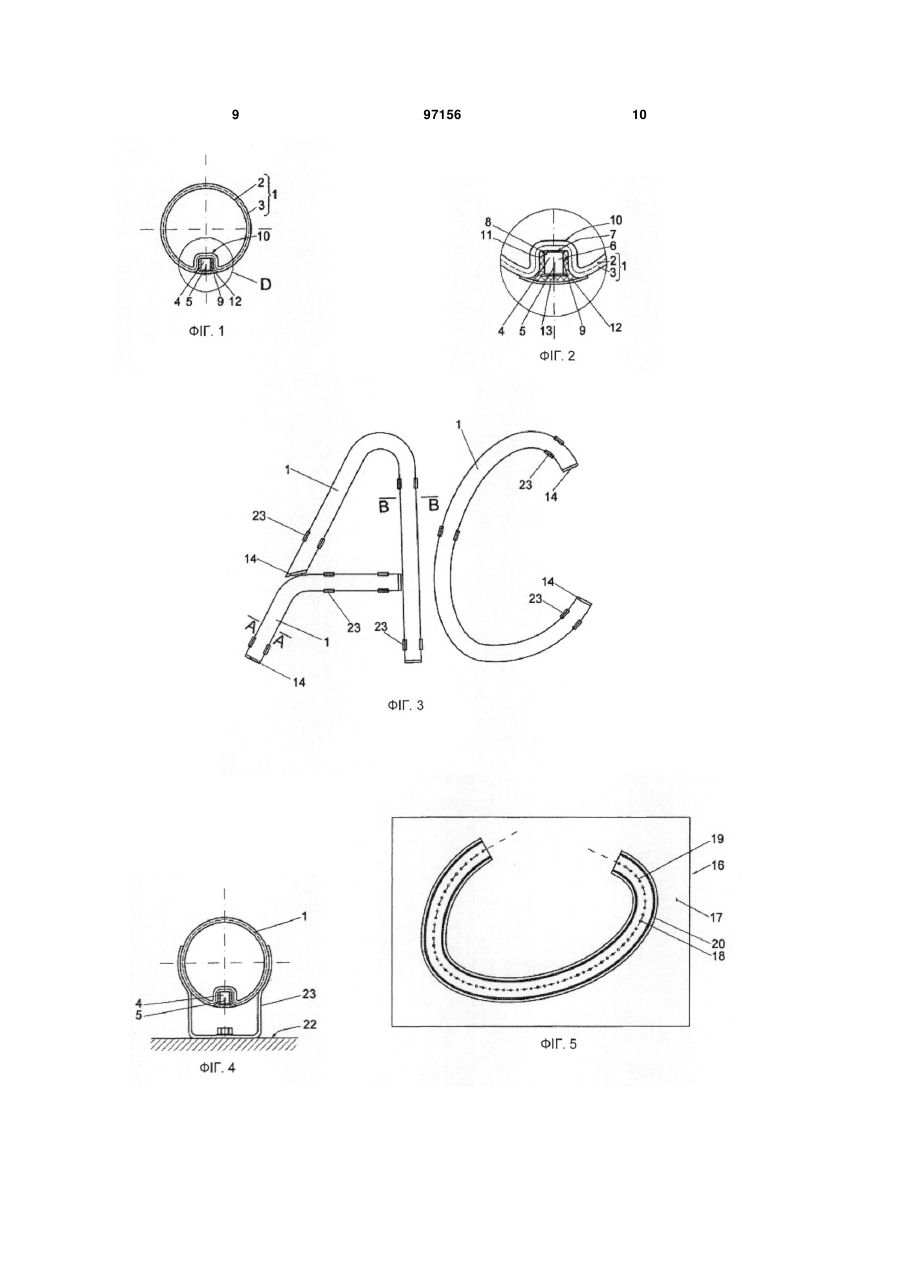

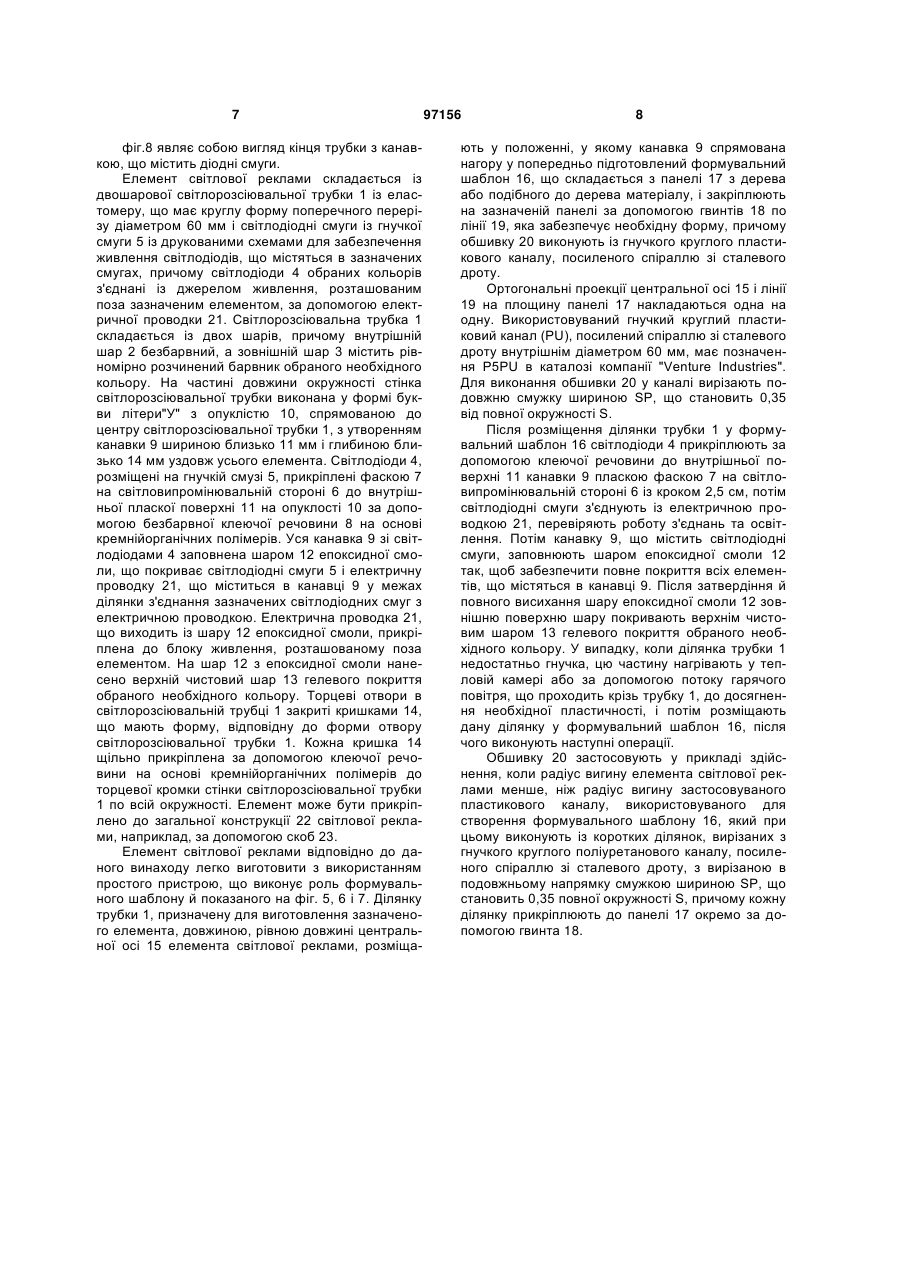

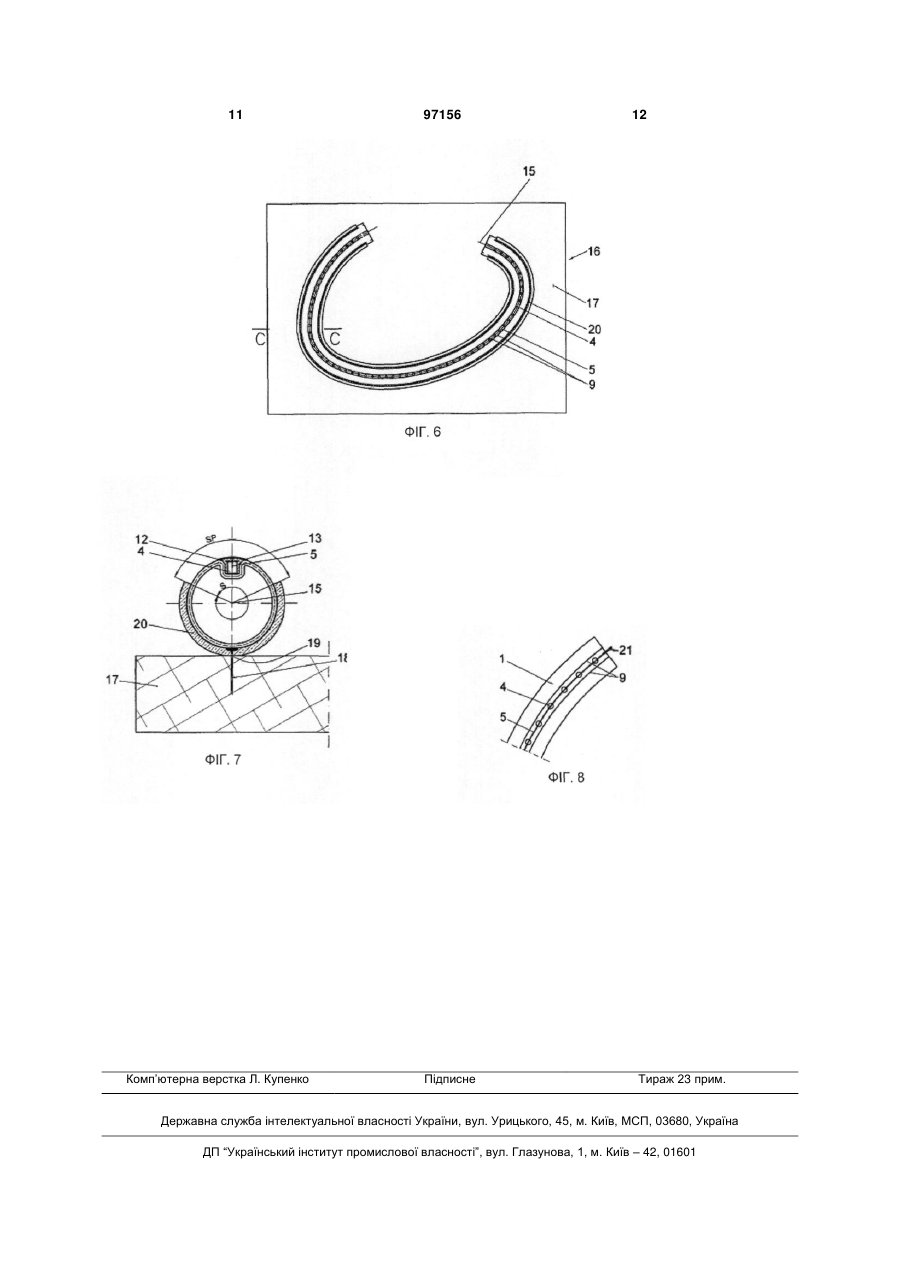

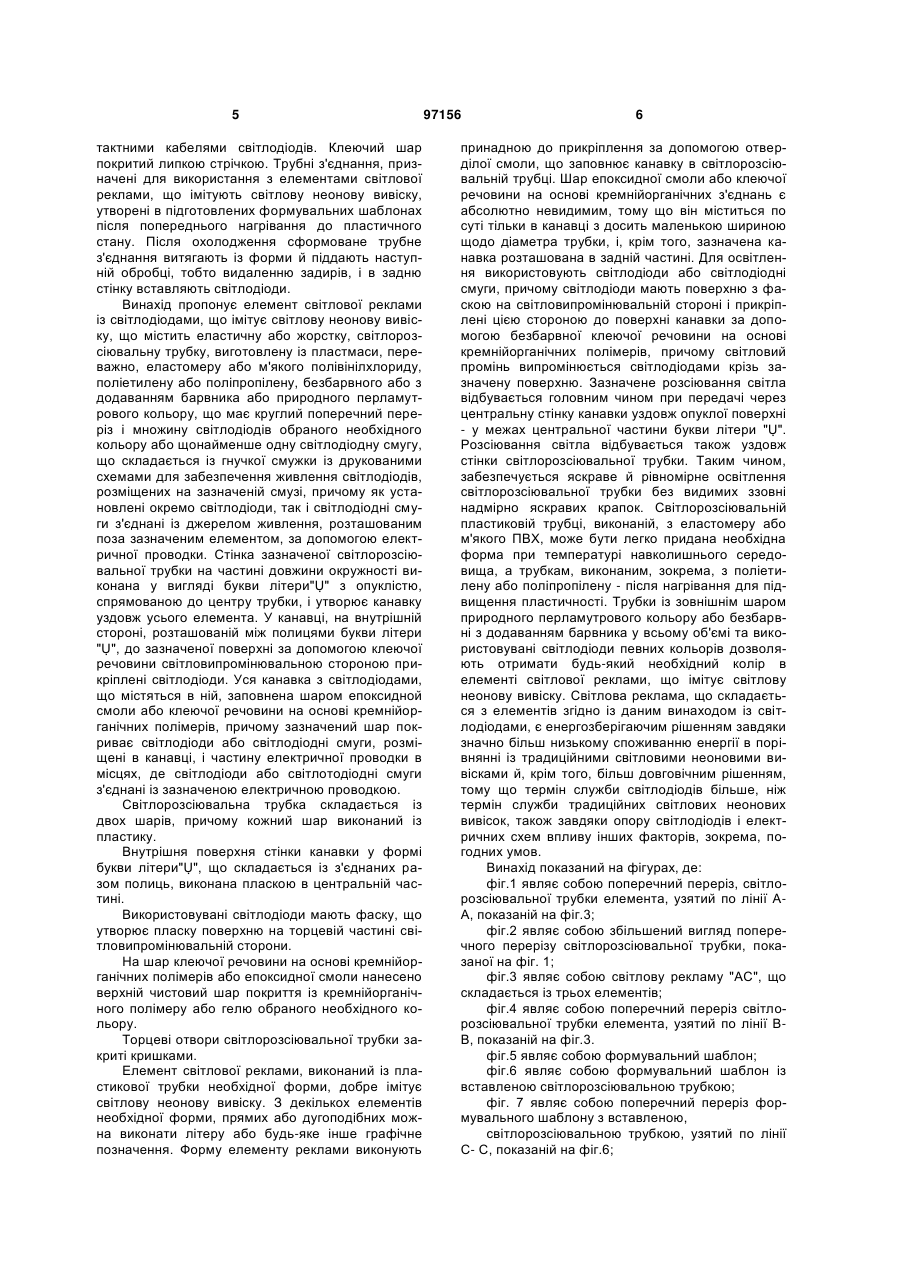

1. Елемент світлової реклами зі світлодіодами, що імітує світлову неонову вивіску, що містить еластичну або жорстку пластмасову світлорозсіювальну трубку, виконану переважно з еластомеру або м'якого полівінілхлориду, або поліетилену, або поліпропілену, безбарвного або з додаванням барвника, або природного перламутрового кольору, та що має круглий поперечний переріз, і множину світлодіодів вибраного необхідного кольору або щонайменше одну світлодіодну смугу, що складається з гнучкої смуги із друкованими схемами для забезпечення живлення світлодіодів, розміщених на зазначеній смузі, причому як і встановлені окремо світлодіоди, так і світлодіодні смуги з'єднані з джерелом живлення, розташованим поза елементом, за допомогою електричної проводки, причому стінка світлорозсіювальної трубки (1) на частині C2 2 (19) 1 3 приєднані світлодіоди. Після затвердіння еластомеру джерело світла є готовим до зборки в каналі світловода. Зборка полягає в установці джерела світла в каналі світловода й у зсуві зазначених елементів у напрямку, перпендикулярному поздовжній осі світловода. Бічні поверхні джерела світла й бічні поверхні каналу постачені фіксуючими засувками. Крім того, внутрішні бічні поверхні каналу постачені непрозорими вкладишами для закривання ділянок, більш яскраво освітлених прилеглими світлодіодами. Форма верхньої закругленої поверхні джерела світла, крізь яку проходить світло, випромінюване розташованими усередині світлодіодами, відповідає поверхні, крізь яку світло потрапляє у світловод. Це світло розсіюється в матеріалі світловода, що містить розсіювальні включення, і потім випромінюється назовні. В якості альтернативи джерело світла може виготовлятися способом гідравлічного пресування або способом лиття або може екструдуватися при проходженні провідника живлення із установленими блоками світлодіодів крізь екструдер. Термопластичний матеріал, використовуваний для виготовлення світловода й непрозорих вкладишів, може нагріватися й екструдуватися для одержання бажаної форми. У процесі формування в канал світловода може вводитися формотворний елемент, який згодом видаляється й заміняється джерелом світла. За необхідності світловипромінювальний світловод може формуватися із заздалегідь установленим в каналі джерелом світла. В іншому варіанті здійснення світловипромінювальний світловод становить жорсткий, стрижень, але що формується та має круглий поперечний переріз. Стрижень складається з безлічі пластичних шарів з різними оптичними властивостями, одержуваних у ході процесу прямої екструзії, лиття або інших способів обробки пластичних матеріалів. Стрижень має канавку для розміщення в ній еластичного джерела світла зі світлодіодами. Форма канавки забезпечує кріплення еластичного джерела світла в стрижні на терті за допомогою фіксаторів, а світлодіоди прикріплені до напрямних рамок. З патентного документа WO 02/061328 А1 відомо освітлювальний пристрій, що імітує світлову неонову вивіску. Даний пристрій складається із двох частин: світловода й оболонки, прикріпленої до поверхні світловода. Світловод має округлену світловипромінювальну поверхню та світлоприймальну поверхню з розсіювачем. Світло, що проникає у світловод збоку від джерела, розташованого біля світлоприймальної поверхні, розсіюється цією поверхнею й випромінюється з боку зовнішньої поверхні. Оболонка складається з пари бічних стінок, прикріплених та спрямованих донизу, що утворюють відкритий канал уздовж світловода. Оболонка призначена для того, щоб закривати джерело світла й електроустаткування, а також для перенаправлення падаючого світла до світловипромінювальної поверхні. Світловод і оболонка можуть виготовлятися як окремо й потім відповідним чином збиратися, так і у вигляді єдиного елемента з попередньо екструдованим каналом. Для виготов 97156 4 лення цих елементів використовується акриловий пластичний матеріал з розсіювальними включеннями, що придають колір. Пристрій з легкістю може бути екструдований й зігнутий для надання бажаної форми й формування літер. Після завершення надання пристрою форми в каналі встановлюються світлодіоди й друкована плата, а потім канал заповнюється компаундом, що герметизує. Світлодіоди й друкована плата фіксуються компаундом, що герметизує, при цьому важливо розміщати плату в каналі таким чином, щоб забезпечити згинання й щоб верхня частина світлодіодів розташовувалася впритул до нижньої поверхні світловода. Нижня поверхня пристрою покрита стрічкою або світловідбивною фарбою. Можливі варіанти здійснення пристрою з різними формами нижньої частини світловода, тобто зі стінками, що примикають під кутом або плавно переходять в бічні поверхні. В іншому варіанті здійснення світловод виконується у вигляді суцільного стрижня круглого поперечного перерізу з канавкою для світлодіодів у нижній частині. З патентного документа WO 03/019506 відомо світловий пристрій у вигляді знака або ліхтаря й кріплення такого пристрою. Пристрій складається із прямокутного корпусу із кришкою, оснащеною подовженими напівпрозорими й світловипромінювальними стрижнями, установленими у вирізах кришки й випромінюючими світло від світлодіодів, установлених усередині. Екструдований полівінілхлоридний стрижень має круглий поперечний переріз у верхній частині й ребра розширення з фіксаторами в нижній частині, що відгинаються. Між фіксаторами й круглим розширенням розташована канавка, з каналом і отвором під нею. Стрижень вставляється своєю канавкою у виріз кришки. Блоки світлодіодів фіксуються виступами подовжнього вирізу в стрижні. У варіанті здійснення подовжній отвір виконується у верхній круглій частині. В іншому варіанті здійснення отвір у верхній частині й отвір у нижній частині розділені стінкою із установленими світлодіодами. З патентного документа PL 379722 відомо пристрій, що становить елемент світлової реклами, й спосіб формування трубних з'єднань, виконаних з термопластичного матеріалу й призначених для використання з елементами світлової реклами, що імітують світлову неонову вивіску. Елемент світлової реклами складається із світлорозсіювальних трубних з'єднань з термопластичного матеріалу й світлодіодів, підключених до джерела живлення за допомогою кабелів. Трубне з'єднання має постійну форму й поперечний переріз, подібний до круглого кільця. У задній стінці трубне з'єднання має отвори, що містять світлодіоди. Зазначені світлодіоди мають фаски на торцевій ділянці світловипромінювальної сторони і ця сторона орієнтована в напрямку до внутрішньої частини трубного з'єднання. На зовнішню задню частину трубного з'єднання нанесено шар світлонепроникної клеючої речовини. Цей шар покриває виступаючі задні частини світлодіодів, електричний кабель, прокладений у напрямку направленні, а також паяні з'єднання зазначених кабелів з кон 5 тактними кабелями світлодіодів. Клеючий шар покритий липкою стрічкою. Трубні з'єднання, призначені для використання з елементами світлової реклами, що імітують світлову неонову вивіску, утворені в підготовлених формувальних шаблонах після попереднього нагрівання до пластичного стану. Після охолодження сформоване трубне з'єднання витягають із форми й піддають наступній обробці, тобто видаленню задирів, і в задню стінку вставляють світлодіоди. Винахід пропонує елемент світлової реклами із світлодіодами, що імітує світлову неонову вивіску, що містить еластичну або жорстку, світлорозсіювальну трубку, виготовлену із пластмаси, переважно, еластомеру або м'якого полівінілхлориду, поліетилену або поліпропілену, безбарвного або з додаванням барвника або природного перламутрового кольору, що має круглий поперечний переріз і множину світлодіодів обраного необхідного кольору або щонайменше одну світлодіодну смугу, що складається із гнучкої смужки із друкованими схемами для забезпечення живлення світлодіодів, розміщених на зазначеній смузі, причому як установлені окремо світлодіоди, так і світлодіодні смуги з'єднані із джерелом живлення, розташованим поза зазначеним елементом, за допомогою електричної проводки. Стінка зазначеної світлорозсіювальної трубки на частині довжини окружності виконана у вигляді букви літери"Ụ" з опуклістю, спрямованою до центру трубки, і утворює канавку уздовж усього елемента. У канавці, на внутрішній стороні, розташованій між полицями букви літери "Ụ", до зазначеної поверхні за допомогою клеючої речовини світловипромінювальною стороною прикріплені світлодіоди. Уся канавка з світлодіодами, що містяться в ній, заповнена шаром епоксидной смоли або клеючої речовини на основі кремнійорганічних полімерів, причому зазначений шар покриває світлодіоди або світлодіодні смуги, розміщені в канавці, і частину електричної проводки в місцях, де світлодіоди або світлотодіодні смуги з'єднані із зазначеною електричною проводкою. Світлорозсіювальна трубка складається із двох шарів, причому кожний шар виконаний із пластику. Внутрішня поверхня стінки канавки у формі букви літери"Ụ", що складається із з'єднаних разом полиць, виконана пласкою в центральній частині. Використовувані світлодіоди мають фаску, що утворює пласку поверхню на торцевій частині світловипромінювальній сторони. На шар клеючої речовини на основі кремнійорганічних полімерів або епоксидної смоли нанесено верхній чистовий шар покриття із кремнійорганічного полімеру або гелю обраного необхідного кольору. Торцеві отвори світлорозсіювальної трубки закриті кришками. Елемент світлової реклами, виконаний із пластикової трубки необхідної форми, добре імітує світлову неонову вивіску. З декількох елементів необхідної форми, прямих або дугоподібних можна виконати літеру або будь-яке інше графічне позначення. Форму елементу реклами виконують 97156 6 принадною до прикріплення за допомогою отверділої смоли, що заповнює канавку в світлорозсіювальній трубці. Шар епоксидної смоли або клеючої речовини на основі кремнійорганічних з'єднань є абсолютно невидимим, тому що він міститься по суті тільки в канавці з досить маленькою шириною щодо діаметра трубки, і, крім того, зазначена канавка розташована в задній частині. Для освітлення використовують світлодіоди або світлодіодні смуги, причому світлодіоди мають поверхню з фаскою на світловипромінювальній стороні і прикріплені цією стороною до поверхні канавки за допомогою безбарвної клеючої речовини на основі кремнійорганічних полімерів, причому світловий промінь випромінюється світлодіодами крізь зазначену поверхню. Зазначене розсіювання світла відбувається головним чином при передачі через центральну стінку канавки уздовж опуклої поверхні - у межах центральної частини букви літери "Ụ". Розсіювання світла відбувається також уздовж стінки світлорозсіювальної трубки. Таким чином, забезпечується яскраве й рівномірне освітлення світлорозсіювальної трубки без видимих ззовні надмірно яскравих крапок. Світлорозсіювальній пластиковій трубці, виконаній, з еластомеру або м'якого ПВХ, може бути легко придана необхідна форма при температурі навколишнього середовища, а трубкам, виконаним, зокрема, з поліетилену або поліпропілену - після нагрівання для підвищення пластичності. Трубки із зовнішнім шаром природного перламутрового кольору або безбарвні з додаванням барвника у всьому об'ємі та використовувані світлодіоди певних кольорів дозволяють отримати будь-який необхідний колір в елементі світлової реклами, що імітує світлову неонову вивіску. Світлова реклама, що складається з елементів згідно із даним винаходом із світлодіодами, є енергозберігаючим рішенням завдяки значно більш низькому споживанню енергії в порівнянні із традиційними світловими неоновими вивісками й, крім того, більш довговічним рішенням, тому що термін служби світлодіодів більше, ніж термін служби традиційних світлових неонових вивісок, також завдяки опору світлодіодів і електричних схем впливу інших факторів, зокрема, погодних умов. Винахід показаний на фігурах, де: фіг.1 являє собою поперечний переріз, світлорозсіювальної трубки елемента, узятий по лінії АА, показаній на фіг.3; фіг.2 являє собою збільшений вигляд поперечного перерізу світлорозсіювальної трубки, показаної на фіг. 1; фіг.3 являє собою світлову рекламу "АС", що складається із трьох елементів; фіг.4 являє собою поперечний переріз світлорозсіювальної трубки елемента, узятий по лінії ВВ, показаній на фіг.3. фіг.5 являє собою формувальний шаблон; фіг.6 являє собою формувальний шаблон із вставленою світлорозсіювальною трубкою; фіг. 7 являє собою поперечний переріз формувального шаблону з вставленою, світлорозсіювальною трубкою, узятий по лінії С- С, показаній на фіг.6; 7 фіг.8 являє собою вигляд кінця трубки з канавкою, що містить діодні смуги. Елемент світлової реклами складається із двошарової світлорозсіювальної трубки 1 із еластомеру, що має круглу форму поперечного перерізу діаметром 60 мм і світлодіодні смуги із гнучкої смуги 5 із друкованими схемами для забезпечення живлення світлодіодів, що містяться в зазначених смугах, причому світлодіоди 4 обраних кольорів з'єднані із джерелом живлення, розташованим поза зазначеним елементом, за допомогою електричної проводки 21. Світлорозсіювальна трубка 1 складається із двох шарів, причому внутрішній шар 2 безбарвний, а зовнішній шар 3 містить рівномірно розчинений барвник обраного необхідного кольору. На частині довжини окружності стінка світлорозсіювальної трубки виконана у формі букви літери"У" з опуклістю 10, спрямованою до центру світлорозсіювальної трубки 1, з утворенням канавки 9 шириною близько 11 мм і глибиною близько 14 мм уздовж усього елемента. Світлодіоди 4, розміщені на гнучкій смузі 5, прикріплені фаскою 7 на світловипромінювальній стороні 6 до внутрішньої пласкої поверхні 11 на опуклості 10 за допомогою безбарвної клеючої речовини 8 на основі кремнійорганічних полімерів. Уся канавка 9 зі світлодіодами 4 заповнена шаром 12 епоксидної смоли, що покриває світлодіодні смуги 5 і електричну проводку 21, що міститься в канавці 9 у межах ділянки з'єднання зазначених світлодіодних смуг з електричною проводкою. Електрична проводка 21, що виходить із шару 12 епоксидної смоли, прикріплена до блоку живлення, розташованому поза елементом. На шар 12 з епоксидної смоли нанесено верхній чистовий шар 13 гелевого покриття обраного необхідного кольору. Торцеві отвори в світлорозсіювальній трубці 1 закриті кришками 14, що мають форму, відповідну до форми отвору світлорозсіювальної трубки 1. Кожна кришка 14 щільно прикріплена за допомогою клеючої речовини на основі кремнійорганічних полімерів до торцевої кромки стінки світлорозсіювальної трубки 1 по всій окружності. Елемент може бути прикріплено до загальної конструкції 22 світлової реклами, наприклад, за допомогою скоб 23. Елемент світлової реклами відповідно до даного винаходу легко виготовити з використанням простого пристрою, що виконує роль формувального шаблону й показаного на фіг. 5, 6 і 7. Ділянку трубки 1, призначену для виготовлення зазначеного елемента, довжиною, рівною довжині центральної осі 15 елемента світлової реклами, розміща 97156 8 ють у положенні, у якому канавка 9 спрямована нагору у попередньо підготовлений формувальний шаблон 16, що складається з панелі 17 з дерева або подібного до дерева матеріалу, і закріплюють на зазначеній панелі за допомогою гвинтів 18 по лінії 19, яка забезпечує необхідну форму, причому обшивку 20 виконують із гнучкого круглого пластикового каналу, посиленого спіраллю зі сталевого дроту. Ортогональні проекції центральної осі 15 і лінії 19 на площину панелі 17 накладаються одна на одну. Використовуваний гнучкий круглий пластиковий канал (PU), посилений спіраллю зі сталевого дроту внутрішнім діаметром 60 мм, має позначення P5PU в каталозі компанії "Venture Industries". Для виконання обшивки 20 у каналі вирізають подовжню смужку шириною SP, що становить 0,35 від повної окружності S. Після розміщення ділянки трубки 1 у формувальний шаблон 16 світлодіоди 4 прикріплюють за допомогою клеючої речовини до внутрішньої поверхні 11 канавки 9 пласкою фаскою 7 на світловипромінювальній стороні 6 із кроком 2,5 см, потім світлодіодні смуги з'єднують із електричною проводкою 21, перевіряють роботу з'єднань та освітлення. Потім канавку 9, що містить світлодіодні смуги, заповнюють шаром епоксидної смоли 12 так, щоб забезпечити повне покриття всіх елементів, що містяться в канавці 9. Після затвердіння й повного висихання шару епоксидної смоли 12 зовнішню поверхню шару покривають верхнім чистовим шаром 13 гелевого покриття обраного необхідного кольору. У випадку, коли ділянка трубки 1 недостатньо гнучка, цю частину нагрівають у тепловій камері або за допомогою потоку гарячого повітря, що проходить крізь трубку 1, до досягнення необхідної пластичності, і потім розміщають дану ділянку у формувальний шаблон 16, після чого виконують наступні операції. Обшивку 20 застосовують у прикладі здійснення, коли радіус вигину елемента світлової реклами менше, ніж радіус вигину застосовуваного пластикового каналу, використовуваного для створення формувального шаблону 16, який при цьому виконують із коротких ділянок, вирізаних з гнучкого круглого поліуретанового каналу, посиленого спіраллю зі сталевого дроту, з вирізаною в подовжньому напрямку смужкою шириною SP, що становить 0,35 повної окружності S, причому кожну ділянку прикріплюють до панелі 17 окремо за допомогою гвинта 18. 9 97156 10 11 Комп’ютерна верстка Л. Купенко 97156 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
