Маніпулятор типу “миша” й підставка для нього

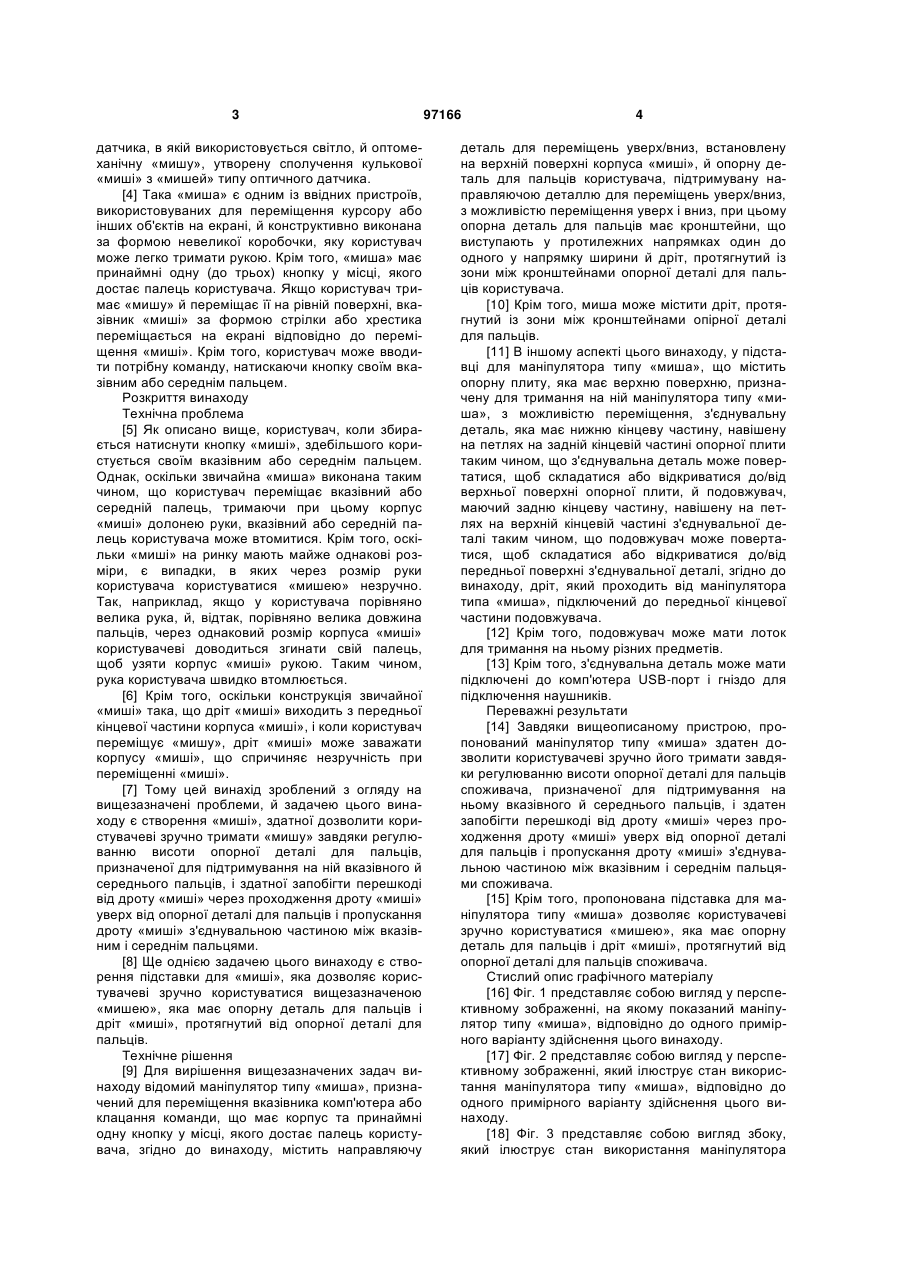

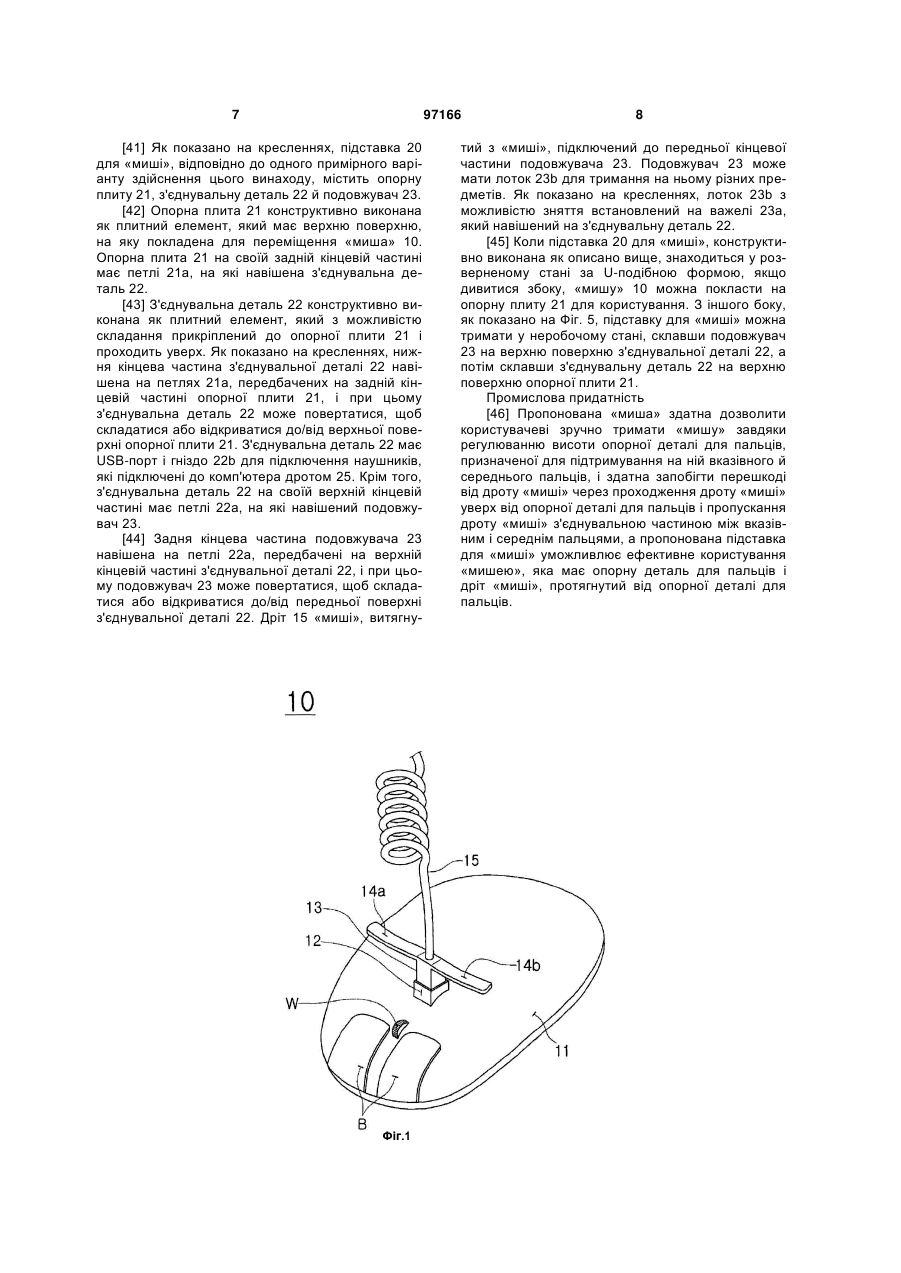

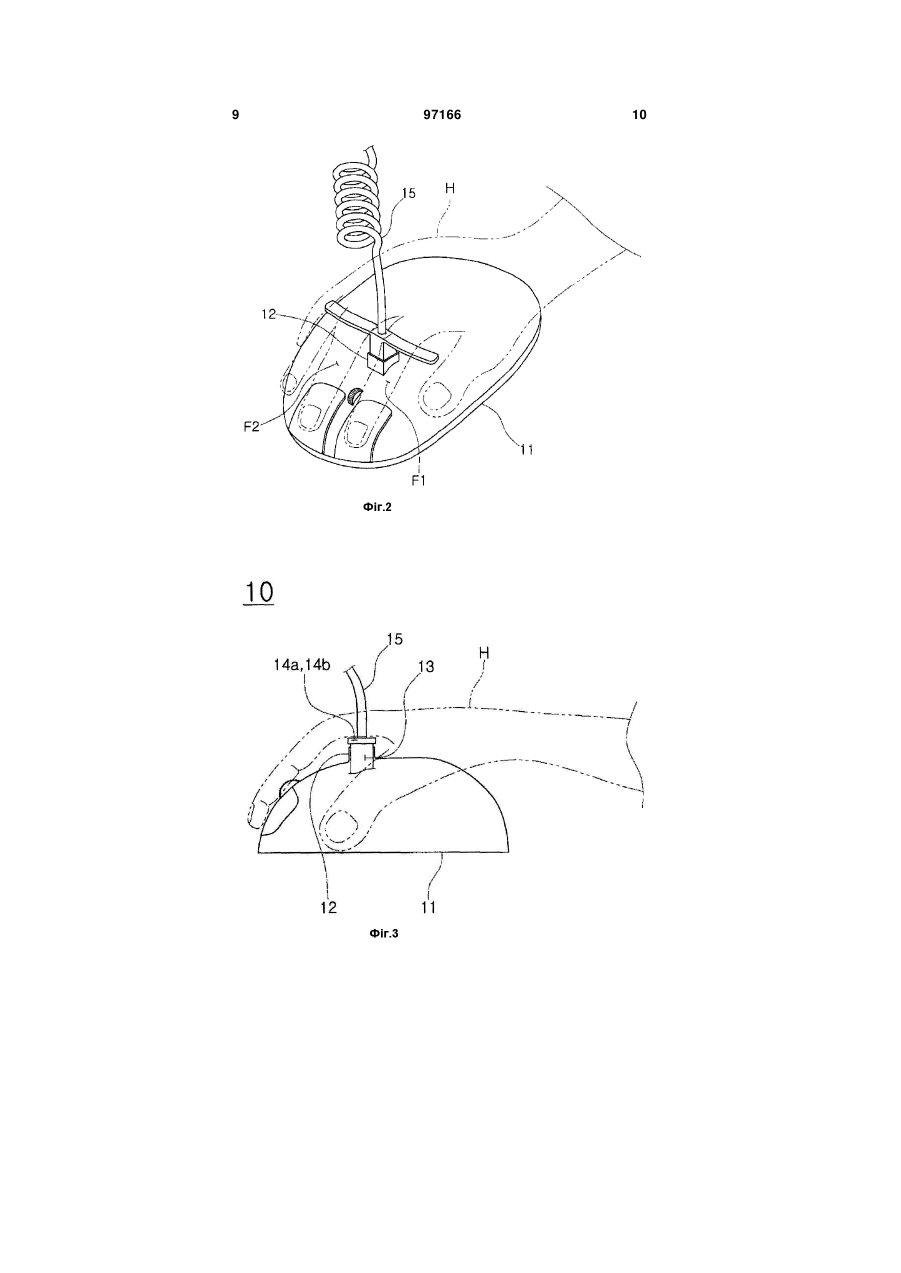

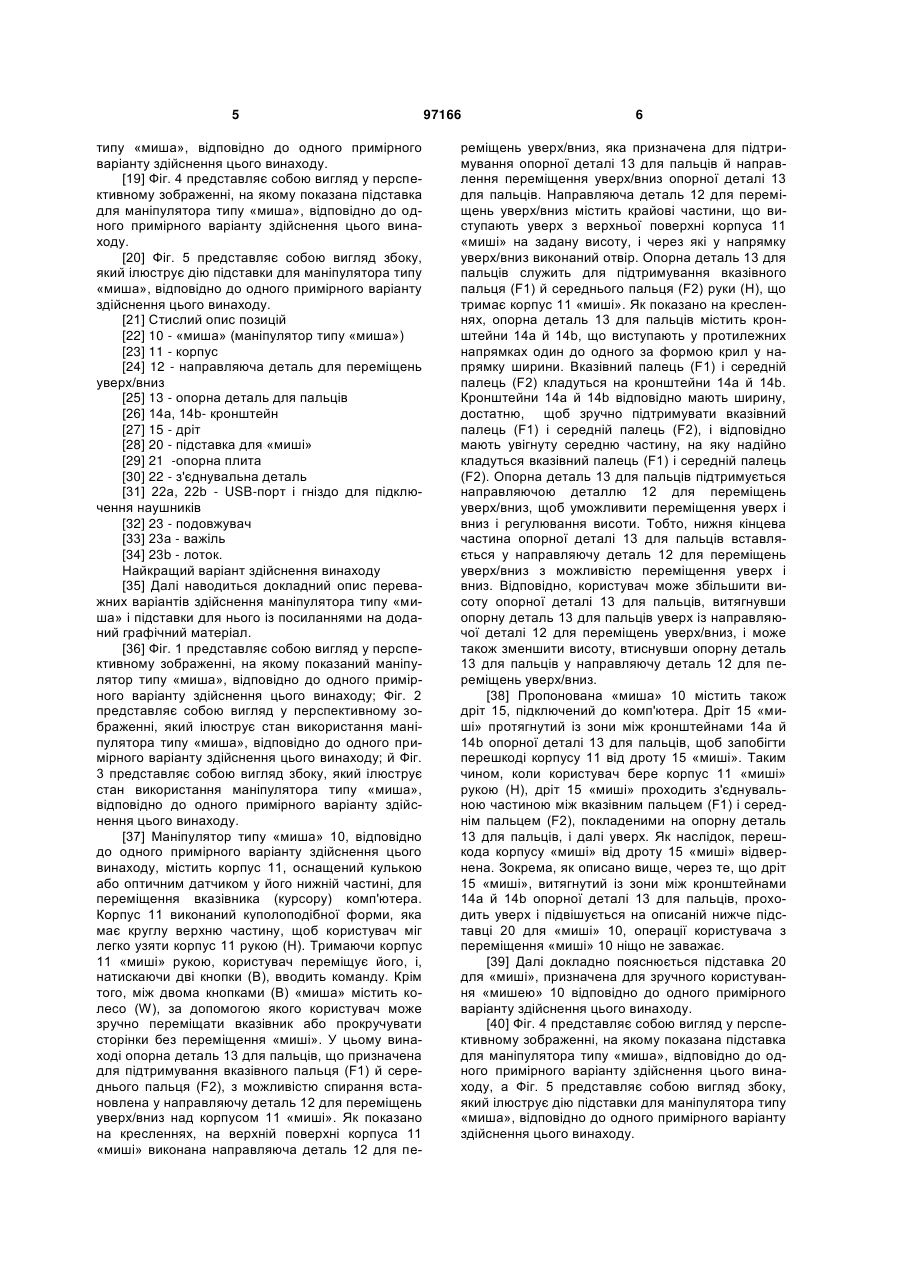

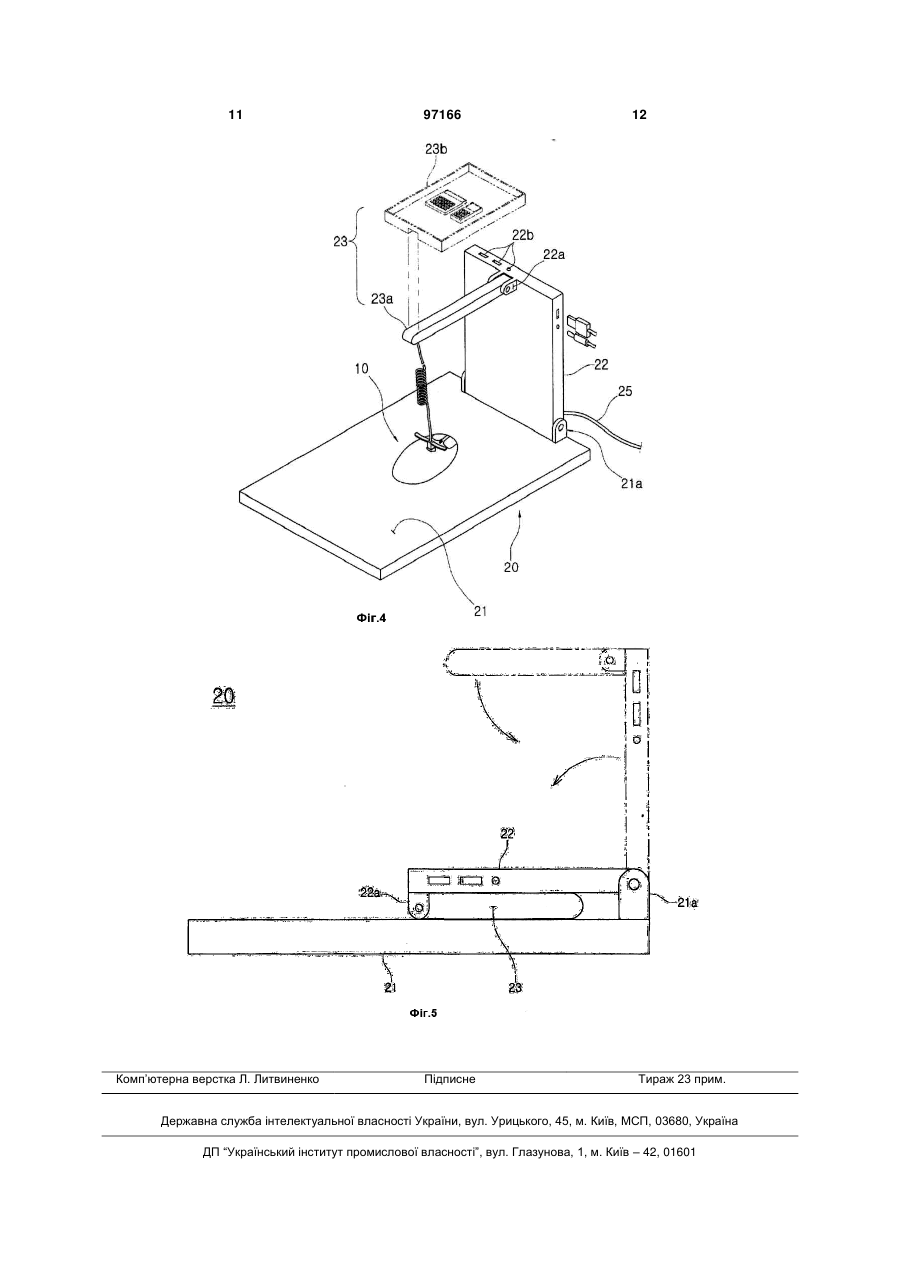

1. Маніпулятор типу "миша" для переміщення вказівника комп'ютера або клацання команди, що має корпус та принаймні одну кнопку у місці, якого достає палець користувача, який відрізняється тим, що містить направляючу деталь для переміщень уверх/вниз, встановлену на верхній поверхні корпуса "миші", й опорну деталь для пальців користувача, підтримувану направляючою деталлю для переміщень уверх/вниз, з можливістю переміщення уверх і вниз, при цьому опорна деталь для пальців має кронштейни, що виступають у протилежних напрямках один до одного у напрямку ши C2 2 (19) 1 3 датчика, в якій використовується світло, й оптомеханічну «мишу», утворену сполучення кулькової «миші» з «мишей» типу оптичного датчика. [4] Така «миша» є одним із ввідних пристроїв, використовуваних для переміщення курсору або інших об'єктів на екрані, й конструктивно виконана за формою невеликої коробочки, яку користувач може легко тримати рукою. Крім того, «миша» має принаймні одну (до трьох) кнопку у місці, якого достає палець користувача. Якщо користувач тримає «мишу» й переміщає її на рівній поверхні, вказівник «миші» за формою стрілки або хрестика переміщається на екрані відповідно до переміщення «миші». Крім того, користувач може вводити потрібну команду, натискаючи кнопку своїм вказівним або середнім пальцем. Розкриття винаходу Технічна проблема [5] Як описано вище, користувач, коли збирається натиснути кнопку «миші», здебільшого користується своїм вказівним або середнім пальцем. Однак, оскільки звичайна «миша» виконана таким чином, що користувач переміщає вказівний або середній палець, тримаючи при цьому корпус «миші» долонею руки, вказівний або середній палець користувача може втомитися. Крім того, оскільки «миші» на ринку мають майже однакові розміри, є випадки, в яких через розмір руки користувача користуватися «мишею» незручно. Так, наприклад, якщо у користувача порівняно велика рука, й, відтак, порівняно велика довжина пальців, через однаковий розмір корпуса «миші» користувачеві доводиться згинати свій палець, щоб узяти корпус «миші» рукою. Таким чином, рука користувача швидко втомлюється. [6] Крім того, оскільки конструкція звичайної «миші» така, що дріт «миші» виходить з передньої кінцевої частини корпуса «миші», і коли користувач переміщує «мишу», дріт «миші» може заважати корпусу «миші», що спричиняє незручність при переміщенні «миші». [7] Тому цей винахід зроблений з огляду на вищезазначені проблеми, й задачею цього винаходу є створення «миші», здатної дозволити користувачеві зручно тримати «мишу» завдяки регулюванню висоти опорної деталі для пальців, призначеної для підтримування на ній вказівного й середнього пальців, і здатної запобігти перешкоді від дроту «миші» через проходження дроту «миші» уверх від опорної деталі для пальців і пропускання дроту «миші» з'єднувальною частиною між вказівним і середнім пальцями. [8] Ще однією задачею цього винаходу є створення підставки для «миші», яка дозволяє користувачеві зручно користуватися вищезазначеною «мишею», яка має опорну деталь для пальців і дріт «миші», протягнутий від опорної деталі для пальців. Технічне рішення [9] Для вирішення вищезазначених задач винаходу відомий маніпулятор типу «миша», призначений для переміщення вказівника комп'ютера або клацання команди, що має корпус та принаймні одну кнопку у місці, якого достає палець користувача, згідно до винаходу, містить направляючу 97166 4 деталь для переміщень уверх/вниз, встановлену на верхній поверхні корпуса «миші», й опорну деталь для пальців користувача, підтримувану направляючою деталлю для переміщень уверх/вниз, з можливістю переміщення уверх і вниз, при цьому опорна деталь для пальців має кронштейни, що виступають у протилежних напрямках один до одного у напрямку ширини й дріт, протягнутий із зони між кронштейнами опорної деталі для пальців користувача. [10] Крім того, миша може містити дріт, протягнутий із зони між кронштейнами опірної деталі для пальців. [11] В іншому аспекті цього винаходу, у підставці для маніпулятора типу «миша», що містить опорну плиту, яка має верхню поверхню, призначену для тримання на ній маніпулятора типу «миша», з можливістю переміщення, з'єднувальну деталь, яка має нижню кінцеву частину, навішену на петлях на задній кінцевій частині опорної плити таким чином, що з'єднувальна деталь може повертатися, щоб складатися або відкриватися до/від верхньої поверхні опорної плити, й подовжувач, маючий задню кінцеву частину, навішену на петлях на верхній кінцевій частині з'єднувальної деталі таким чином, що подовжувач може повертатися, щоб складатися або відкриватися до/від передньої поверхні з'єднувальної деталі, згідно до винаходу, дріт, який проходить від маніпулятора типа «миша», підключений до передньої кінцевої частини подовжувача. [12] Крім того, подовжувач може мати лоток для тримання на ньому різних предметів. [13] Крім того, з'єднувальна деталь може мати підключені до комп'ютера USB-порт і гніздо для підключення наушників. Переважні результати [14] Завдяки вищеописаному пристрою, пропонований маніпулятор типу «миша» здатен дозволити користувачеві зручно його тримати завдяки регулюванню висоти опорної деталі для пальців споживача, призначеної для підтримування на ньому вказівного й середнього пальців, і здатен запобігти перешкоді від дроту «миші» через проходження дроту «миші» уверх від опорної деталі для пальців і пропускання дроту «миші» з'єднувальною частиною між вказівним і середнім пальцями споживача. [15] Крім того, пропонована підставка для маніпулятора типу «миша» дозволяє користувачеві зручно користуватися «мишею», яка має опорну деталь для пальців і дріт «миші», протягнутий від опорної деталі для пальців споживача. Стислий опис графічного матеріалу [16] Фіг. 1 представляє собою вигляд у перспективному зображенні, на якому показаний маніпулятор типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу. [17] Фіг. 2 представляє собою вигляд у перспективному зображенні, який ілюструє стан використання маніпулятора типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу. [18] Фіг. 3 представляє собою вигляд збоку, який ілюструє стан використання маніпулятора 5 типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу. [19] Фіг. 4 представляє собою вигляд у перспективному зображенні, на якому показана підставка для маніпулятора типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу. [20] Фіг. 5 представляє собою вигляд збоку, який ілюструє дію підставки для маніпулятора типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу. [21] Стислий опис позицій [22] 10 - «миша» (маніпулятор типу «миша») [23] 11 - корпус [24] 12 - направляюча деталь для переміщень уверх/вниз [25] 13 - опорна деталь для пальців [26] 14а, 14b- кронштейн [27] 15 - дріт [28] 20 - підставка для «миші» [29] 21 -опорна плита [30] 22 - з'єднувальна деталь [31] 22а, 22b - USB-порт і гніздо для підключення наушників [32] 23 - подовжувач [33] 23а - важіль [34] 23b - лоток. Найкращий варіант здійснення винаходу [35] Далі наводиться докладний опис переважних варіантів здійснення маніпулятора типу «миша» і підставки для нього із посиланнями на доданий графічний матеріал. [36] Фіг. 1 представляє собою вигляд у перспективному зображенні, на якому показаний маніпулятор типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу; Фіг. 2 представляє собою вигляд у перспективному зображенні, який ілюструє стан використання маніпулятора типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу; й Фіг. 3 представляє собою вигляд збоку, який ілюструє стан використання маніпулятора типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу. [37] Маніпулятор типу «миша» 10, відповідно до одного примірного варіанту здійснення цього винаходу, містить корпус 11, оснащений кулькою або оптичним датчиком у його нижній частині, для переміщення вказівника (курсору) комп'ютера. Корпус 11 виконаний куполоподібної форми, яка має круглу верхню частину, щоб користувач міг легко узяти корпус 11 рукою (Н). Тримаючи корпус 11 «миші» рукою, користувач переміщує його, і, натискаючи дві кнопки (В), вводить команду. Крім того, між двома кнопками (В) «миша» містить колесо (W), за допомогою якого користувач може зручно переміщати вказівник або прокручувати сторінки без переміщення «миші». У цьому винаході опорна деталь 13 для пальців, що призначена для підтримування вказівного пальця (F1) й середнього пальця (F2), з можливістю спирання встановлена у направляючу деталь 12 для переміщень уверх/вниз над корпусом 11 «миші». Як показано на кресленнях, на верхній поверхні корпуса 11 «миші» виконана направляюча деталь 12 для пе 97166 6 реміщень уверх/вниз, яка призначена для підтримування опорної деталі 13 для пальців й направлення переміщення уверх/вниз опорної деталі 13 для пальців. Направляюча деталь 12 для переміщень уверх/вниз містить крайові частини, що виступають уверх з верхньої поверхні корпуса 11 «миші» на задану висоту, і через які у напрямку уверх/вниз виконаний отвір. Опорна деталь 13 для пальців служить для підтримування вказівного пальця (F1) й середнього пальця (F2) руки (Н), що тримає корпус 11 «миші». Як показано на кресленнях, опорна деталь 13 для пальців містить кронштейни 14а й 14b, що виступають у протилежних напрямках один до одного за формою крил у напрямку ширини. Вказівний палець (F1) і середній палець (F2) кладуться на кронштейни 14а й 14b. Кронштейни 14а й 14b відповідно мають ширину, достатню, щоб зручно підтримувати вказівний палець (F1) і середній палець (F2), і відповідно мають увігнуту середню частину, на яку надійно кладуться вказівний палець (F1) і середній палець (F2). Опорна деталь 13 для пальців підтримується направляючою деталлю 12 для переміщень уверх/вниз, щоб уможливити переміщення уверх і вниз і регулювання висоти. Тобто, нижня кінцева частина опорної деталі 13 для пальців вставляється у направляючу деталь 12 для переміщень уверх/вниз з можливістю переміщення уверх і вниз. Відповідно, користувач може збільшити висоту опорної деталі 13 для пальців, витягнувши опорну деталь 13 для пальців уверх із направляючої деталі 12 для переміщень уверх/вниз, і може також зменшити висоту, втиснувши опорну деталь 13 для пальців у направляючу деталь 12 для переміщень уверх/вниз. [38] Пропонована «миша» 10 містить також дріт 15, підключений до комп'ютера. Дріт 15 «миші» протягнутий із зони між кронштейнами 14а й 14b опорної деталі 13 для пальців, щоб запобігти перешкоді корпусу 11 від дроту 15 «миші». Таким чином, коли користувач бере корпус 11 «миші» рукою (Н), дріт 15 «миші» проходить з'єднувальною частиною між вказівним пальцем (F1) і середнім пальцем (F2), покладеними на опорну деталь 13 для пальців, і далі уверх. Як наслідок, перешкода корпусу «миші» від дроту 15 «миші» відвернена. Зокрема, як описано вище, через те, що дріт 15 «миші», витягнутий із зони між кронштейнами 14а й 14b опорної деталі 13 для пальців, проходить уверх і підвішується на описаній нижче підставці 20 для «миші» 10, операції користувача з переміщення «миші» 10 ніщо не заважає. [39] Далі докладно пояснюється підставка 20 для «миші», призначена для зручного користування «мишею» 10 відповідно до одного примірного варіанту здійснення цього винаходу. [40] Фіг. 4 представляє собою вигляд у перспективному зображенні, на якому показана підставка для маніпулятора типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу, а Фіг. 5 представляє собою вигляд збоку, який ілюструє дію підставки для маніпулятора типу «миша», відповідно до одного примірного варіанту здійснення цього винаходу. 7 [41] Як показано на кресленнях, підставка 20 для «миші», відповідно до одного примірного варіанту здійснення цього винаходу, містить опорну плиту 21, з'єднувальну деталь 22 й подовжувач 23. [42] Опорна плита 21 конструктивно виконана як плитний елемент, який має верхню поверхню, на яку покладена для переміщення «миша» 10. Опорна плита 21 на своїй задній кінцевій частині має петлі 21а, на які навішена з'єднувальна деталь 22. [43] З'єднувальна деталь 22 конструктивно виконана як плитний елемент, який з можливістю складання прикріплений до опорної плити 21 і проходить уверх. Як показано на кресленнях, нижня кінцева частина з'єднувальної деталі 22 навішена на петлях 21а, передбачених на задній кінцевій частині опорної плити 21, і при цьому з'єднувальна деталь 22 може повертатися, щоб складатися або відкриватися до/від верхньої поверхні опорної плити 21. З'єднувальна деталь 22 має USB-порт і гніздо 22b для підключення наушників, які підключені до комп'ютера дротом 25. Крім того, з'єднувальна деталь 22 на своїй верхній кінцевій частині має петлі 22а, на які навішений подовжувач 23. [44] Задня кінцева частина подовжувача 23 навішена на петлі 22а, передбачені на верхній кінцевій частині з'єднувальної деталі 22, і при цьому подовжувач 23 може повертатися, щоб складатися або відкриватися до/від передньої поверхні з'єднувальної деталі 22. Дріт 15 «миші», витягну 97166 8 тий з «миші», підключений до передньої кінцевої частини подовжувача 23. Подовжувач 23 може мати лоток 23b для тримання на ньому різних предметів. Як показано на кресленнях, лоток 23b з можливістю зняття встановлений на важелі 23а, який навішений на з'єднувальну деталь 22. [45] Коли підставка 20 для «миші», конструктивно виконана як описано вище, знаходиться у розверненому стані за U-подібною формою, якщо дивитися збоку, «мишу» 10 можна покласти на опорну плиту 21 для користування. З іншого боку, як показано на Фіг. 5, підставку для «миші» можна тримати у неробочому стані, склавши подовжувач 23 на верхню поверхню з'єднувальної деталі 22, а потім склавши з'єднувальну деталь 22 на верхню поверхню опорної плити 21. Промислова придатність [46] Пропонована «миша» здатна дозволити користувачеві зручно тримати «мишу» завдяки регулюванню висоти опорної деталі для пальців, призначеної для підтримування на ній вказівного й середнього пальців, і здатна запобігти перешкоді від дроту «миші» через проходження дроту «миші» уверх від опорної деталі для пальців і пропускання дроту «миші» з'єднувальною частиною між вказівним і середнім пальцями, а пропонована підставка для «миші» уможливлює ефективне користування «мишею», яка має опорну деталь для пальців і дріт «миші», протягнутий від опорної деталі для пальців. 9 97166 10 11 Комп’ютерна верстка Л. Литвиненко 97166 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
