Електрошпатель і підставка для нього

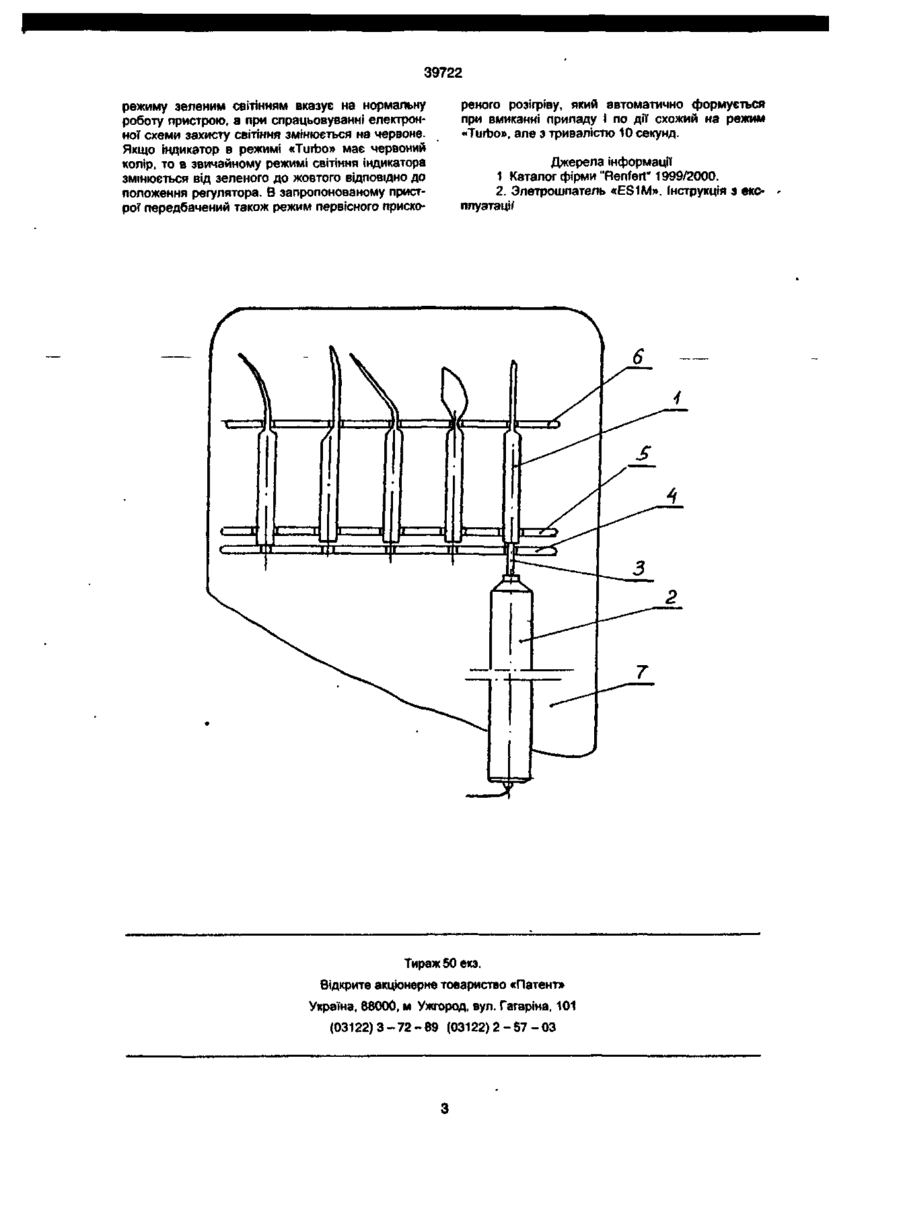

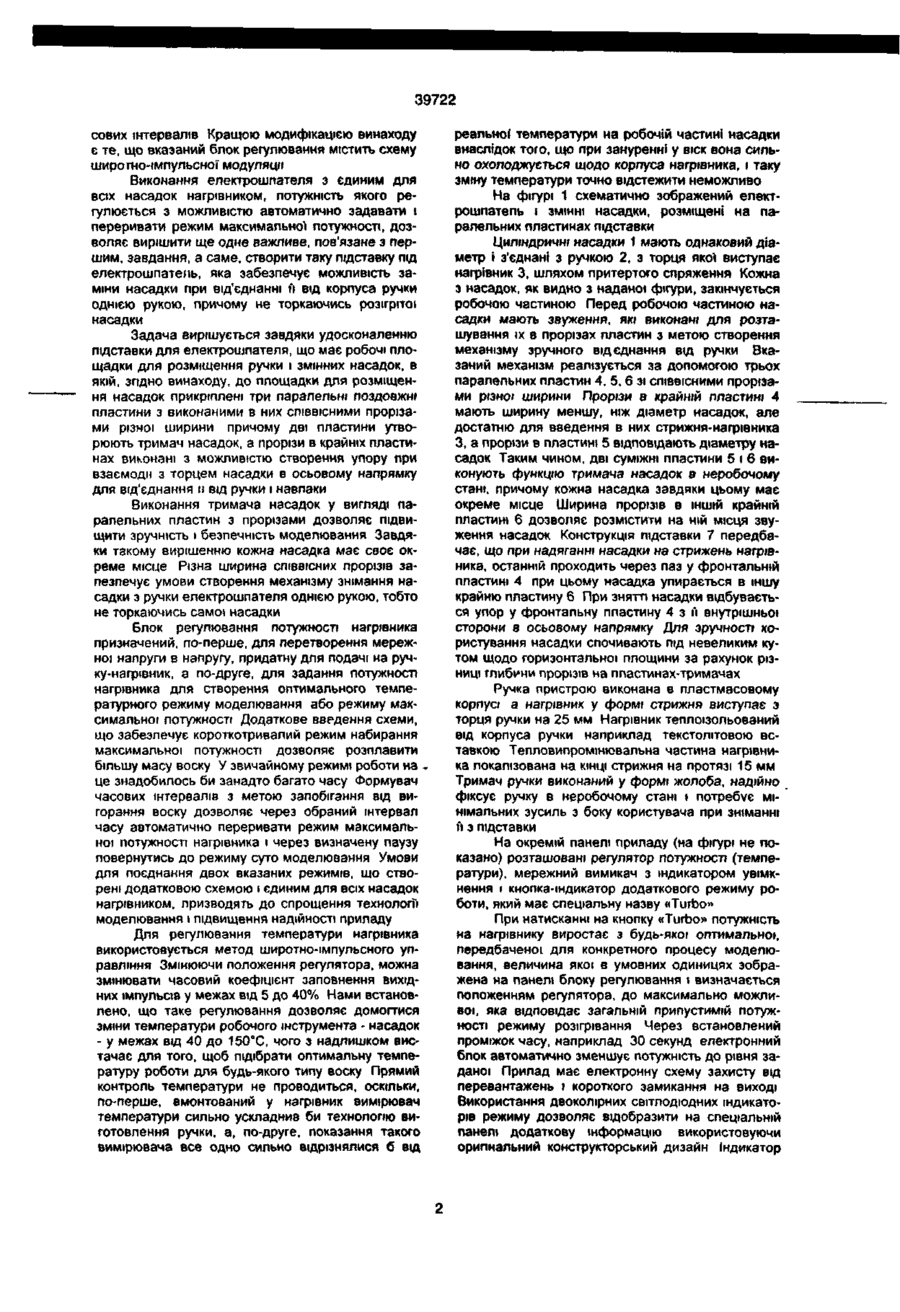

1 Електрошпатель, до складу якого входить нагрівник що управляється від блока регулювання потужності, і комплект змінних насадок, роз'ємно з'єднаних з ручкою який відрізняється тим, що нагрівник розміщений в корпусі ручки і виконаний у вигляді стрижня, що виступає за й торець з можливістю введення в одну з вказаних насадок, а в блок регулювання потужності нагрівника додатко во вмонтована схема, що забезпечує короткотривалий режим максимальної потужності І містить формувач часових інтервалів 2 Електрошпатель за п 1, який відрізняється тим що вказаний блок регулювання містить схему широтно-імпульсної модуляції 3 Підставка для електрошпатєля, що має робочі площадки для розміщення ручки і змінних насадок, яка відрізняється тим що до вказаної площадки для розміщення насадок прикріплені три паралельні повздовжні пластини зі СПІВВІСНИМИ прорізами різної ширини дві з яких утворюють тримач насадок, а прооїзи в крайніх пластинах виконані з можливістю створення упору при взаємодії з торцем насадки в прямому і протилежному осьовому напрямках для від'єднання н від ручки і навпаки Винахід відноситься до галузі медицини, а саме до ортопедичної стоматологи, і є інструментом для роботи з воском при моделюванні коронок і мостовидних протезів Моделювання з розплавленого воску має специфічні особливості які пов'язані з високими технологічними вимогами до якості моделювання, необхідністю завчасного повного прогрівання маси воску перед роботою і небезпекою його вигорання, а також підтриманням стабільної робочої температури моделювання, яка є різною для того чи іншого етапу моделювання Крім того, при роботі з електрошпателем важливо, щоб робочі частини інструмента були тривкими до нагрівання і мали можливість швидко і зручно замінюватись Найбільш близьким до запропонованого є конструкція електрошпатєля «Waxlectnc I» [1], Renfert, Німеччина, що складається з ручки зі змінними насадками і нагрівників, розташованих усередині кожної з насадок, та електронного блока регулювання потужності нагрівників (температурного режиму моделювання) До головних недоліків відомого електрошпатєля треба віднести його невисоку надійність через наявність електричного роз'єму в МІСЦІ з'єднання насадок з несучим елементом - ручкою, а також його низькі технологічні можливості при роботі з тою чи іншою насадками внаслідок відсутності можливості забезпечити поперемінність операцій підготовки воска до моделювання яка потребує підводу максимальної потужності, і суто моделювання при більш низькій потужності шпателя Крім того, підставка що входить до складу пристрою, є незручною внаслідок відсутності тримача насадок і механізма легкого від'єднання насадок від ручки В основу винаходу поставлено завдання удосконалення електрошпатєля, в якому забезпечується підвищення надійності приладу, завдяки розміщенню єдиного нагрівника з регульованою потужністю в ручці електрошпатєля і схемі, що дозволяє ввести в процес регулювання обмежений по тривалості режим максимальної потужності нагрівника При цьому підвищується зручність та швидкість моделювання і створюється можливість знижання витрат часу і матеріалу Поставлене завдання вирішується в електрошпателі, до складу якого входить нагрівник, що управляється від блока регулювання потужності, і комплект змінних насадок, роз'ємно з'єднаних з ручкою, в якому, згідно винаходу, нагрівник розміщений в корпусі ручки і виконаний у вигляді стрижня, що виступає за н торець, з можливістю введення в одну з вказаних насадок, а в блок регулювання потужності нагрівника додатково вмонтована схема, що забезпечує короткотривалий режим максимальної потужності і містить формувач ча (73) О П А Н А С Ю К ЮРІЙ ВОЛОДИМИРОВИЧ CM CM О) со < 39722 сових інтервалів Кращою модифікацією винаходу є те, що вказаний блок регулювання містить схему широгно-імпульсної модуляцм Виконання електрошпатєля з єдиним для всіх насадок нагрівником, потужність якого регулюється з можливістю автоматично задавати і переривати режим максимальної потужності, дозволяє вирішити ще одне важливе, пов'язане з першим, завдання, а саме, створити таку підставку під електрошпатель, яка забезпечує можливість заміни насадки при від'єднанні її від корпуса ручки однією рукою, причому не торкаючись розігрітої насадки Задача вирішується завдяки удосконаленню підставки для електрошпатєля, що має робочі площадки для розміщення ручки і змінних насадок, в якій, згідно винаходу, до площадки для розміщення насадок прикріплені три паралельні поздовжні пластини з виконаними в них СПІВВІСНИМИ прорізами різної ширини причому дві пластини утворюють тримач насадок, а прорізи в крайніх пластинах виконані з можливістю створення упору при взаємодії з торцем насадки в осьовому напрямку для від'єднання її від ручки і навпаки Виконання тримача насадок у вигляді паралельних пластин з прорізами дозволяє підвищити зручність і безпечність моделювання Завдяки такому вирішенню кожна насадка має своє окреме місце Різна ширина СПІВВІСНИХ прорізів запезпечує умови створення механізму знімання насадки з ручки електрошпатєля однією рукою, тобто не торкаючись самої насадки Блок регулювання потужності нагрівника призначений, по-перше, для перетворення мережноі напруги в напругу, придатну для подачі на ручку-нагрівник, а по-друге, для задания потужності нагрівника для створення оптимального температурного режиму моделювання або режиму максимальної потужності Додаткове введення схеми, що забезпечує короткотривалий режим набирання максимальної потужності дозволяє розплавити більшу масу воску У звичайному режимі роботи на це знадобилось би занадто багато часу Формувач часових інтервалів з метою запобігання від вигорання воску дозволяє через обраний інтервал часу автоматично переривати режим максимальної потужності нагрівника » через визначену паузу повернутись до режиму суто моделювання Умови для поєднання двох вказаних режимів, що створені додатковою схемою і єдиним для всіх насадок нагрівником, призводять до спрощення технологП моделювання і підвищення надійності приладу Для регулювання температури нагрівника використовується метод широтно-імпульсного управління Змінюючи положення регулятора, можна змінювати часовий коефіцієнт заповнення вихідних імпульсів у межах від 5 до 40% Нами встановлено, що таке регулювання дозволяє домогтися зміни температури робочого інструмента - насадок - у межах від 40 до 150°С, чого з надлишком вистачає для того, щоб підібрати оптимальну температуру роботи для будь-якого типу воску Прямий контроль температури не проводиться, оскільки, по-перше, вмонтований у нагрівник вимірювач температури сильно ускладнив би технологію виготовлення ручки, а, по-друге, показання такого вимірювача все одно сильно відрізнялися 6 від реальної температури на робочій частині насадки внаслідок того, що при зануренні у віск вона сильно охолоджується щодо корпуса нагрівника, і таку зміну температури точно відстежити неможливо На фігур» 1 схематично зображений електрошпатель і ЗМІННІ насадки, розміщені на паралельних пластинах підставки Циліндричні насадки 1 мають однаковий діаметр і з'єднані з ручкою 2, з торця якої виступає нагрівник 3, шляхом притертого спряження Кожна з насадок, як видно з наданої фігури, закінчується робочою частиною Перед робочою частиною насадки мають звуження, які виконані для розташування їх в прорізах пластин з метою створення механізму зручного від єднання від ручки Вказаний механізм реалізується за допомогою трьох паралельних пластин 4, 5, 6 зі СПІВВІСНИМИ прорізами різної ширини Прорізи а крайній пластині 4 мають ширину меншу, ніж діаметр насадок, але достатню для введення в них стрижня-нагрівника З, а прорізи в пластині 5 відповідають діаметру насадок Таким чином, дві суміжні пластини 5 і 6 виконують функцію тримача насадок в неробочому стані, причому кожна насадка завдяки цьому має окреме місце Ширина прорізів в іншій крайній пластині 6 дозволяє розмістити на ній місця звуження насадок Конструкція підставки 7 передбачає, що при надяганні насадки на стрижень нагрівника, останній проходить через паз у фронтальній пластині 4 при цьому насадка упирається в іншу крайню пластину 6 При знятті насадки відбувається упор у фронтальну пластину 4 з й внутрішньої сторони в осьовому напрямку Для зручності користування насадки спочивають під невеликим кутом щодо горизонтальної площини за рахунок різниці глибини прорізів на пластинах-тримачах Ручка пристрою виконана в пластмасовому корпусі а нагрівник у формі стрижня виступає з торця ручки на 25 мм Нагрівник теплоізольований від корпуса ручки наприклад текстолітовою вставкою Тепловипромінювальна частина нагрівника локалізована на КІНЦІ стрижня на протязі 15 мм Тримач ручки виконаний у формі жолоба, надійно фіксує ручку в неробочому стані і потребує мінімальних зусиль з боку користувача при зніманні н з підставки На окремій панелі приладу (на фігурі не показано) розташовані регулятор потужності (температури), мережний вимикач з індикатором увімкнення і кнопка-індикатор додаткового режиму роботи, який має спеціальну назву «Turbo» При натисканні на кнопку «Turbo» потужність на нагрівнику виростає з будь-якої оптимальної, передбаченої для конкретного процесу моделювання, величина якої в умовних одиницях зображена на панелі блоку регулювання і визначається положенням регулятора, до максимально можливої, яка відповідає загальній припустимій потужності режиму розігрівання Через встановлений проміжок часу, наприклад ЗО секунд електронний блок автоматично зменшує потужність до рівня заданої Прилад має електронну схему захисту від перевантажень і короткого замикання на виході Використання двоколірних світлодюдних індикаторів режиму дозволяє відобразити на спеціальній панелі додаткову інформацію використовуючи орипнальний конструкторський дизайн Індикатор 39722 режиму зеленим світінням вказує на нормальну роботу пристрою, а при спрацьовуванні електронної схеми захисту світіння змінюється на червоне. Якщо Індикатор в режимі «Turbo» має червоний колір, то в звичайному режимі світіння індикатора змінюється від зеленого до жовтого відповідно до положення регулятора. В запропонованому пристрої передбачений також режим первісного приско реного розігріву, який автоматично формується при вмиканні приладу і по дії схожий на режим «Turbo», але з тривалістю 10 секунд. Джерела інформації 1 Каталог фірми "Renfert" 1999/2000. 2. Элетрошпатель «ES1M». Інструкція з експлуатації Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
