Номер патенту: 97470

Опубліковано: 10.03.2015

Автор: Яковенко Віктор Олексійович

Завантажити PDF файл.

Формула / Реферат

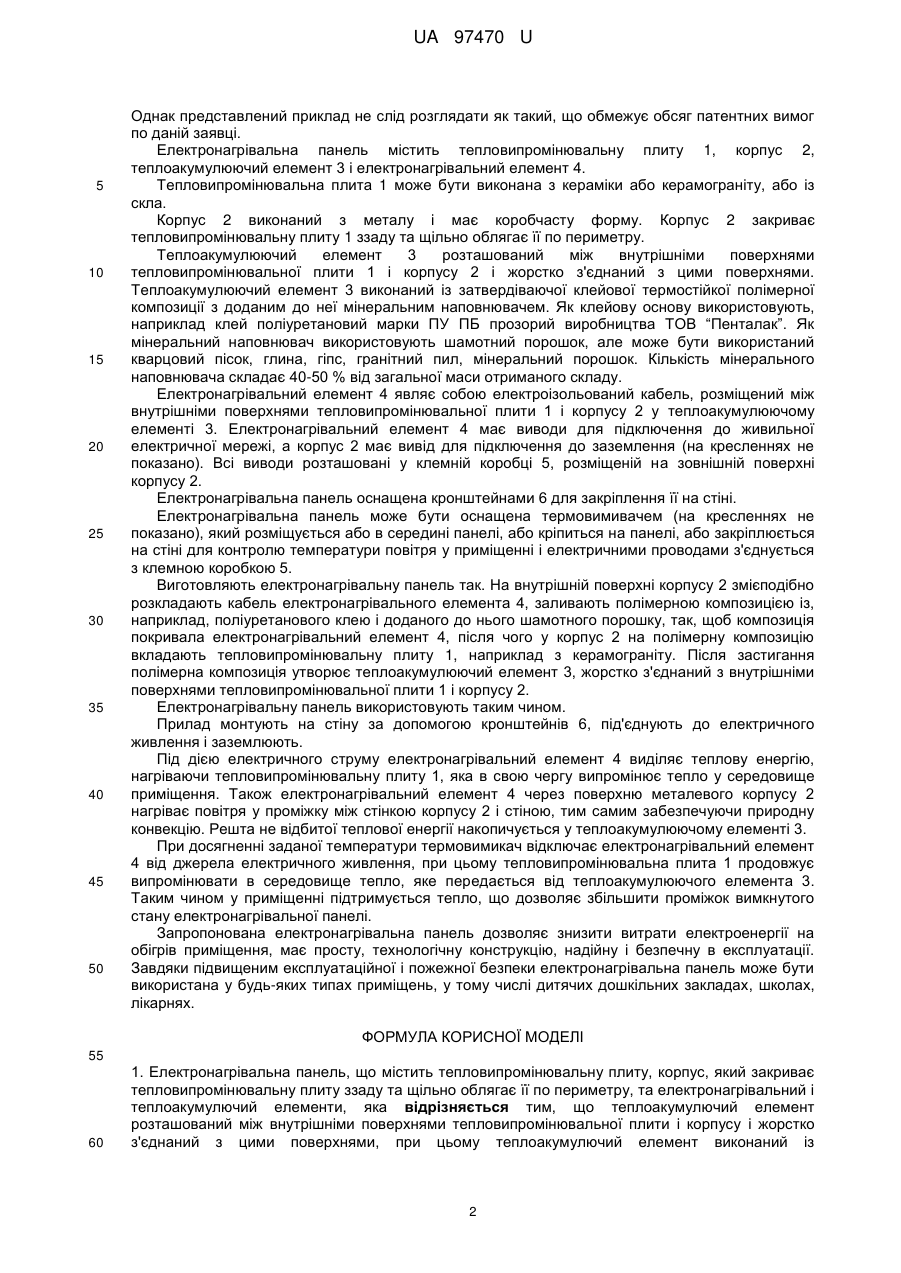

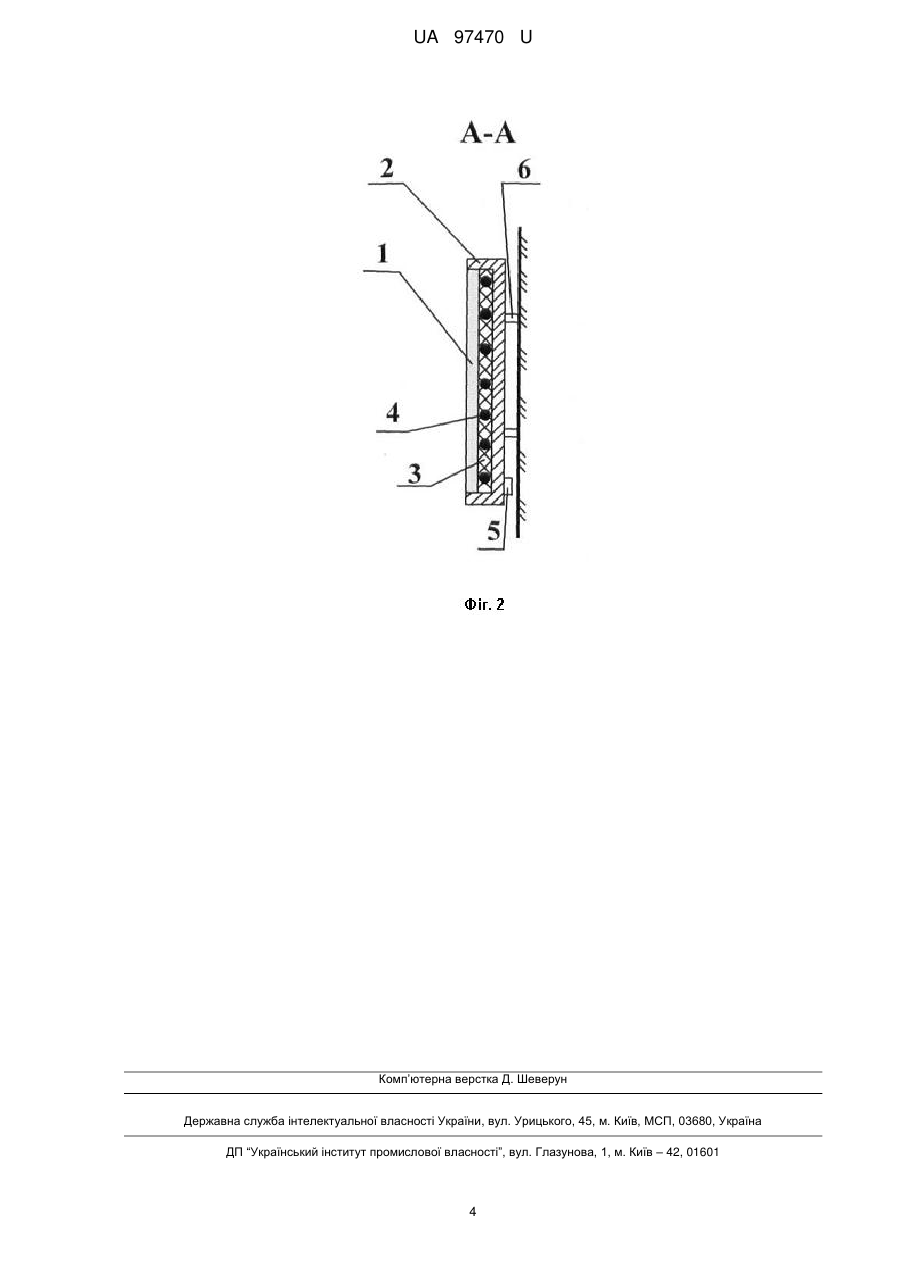

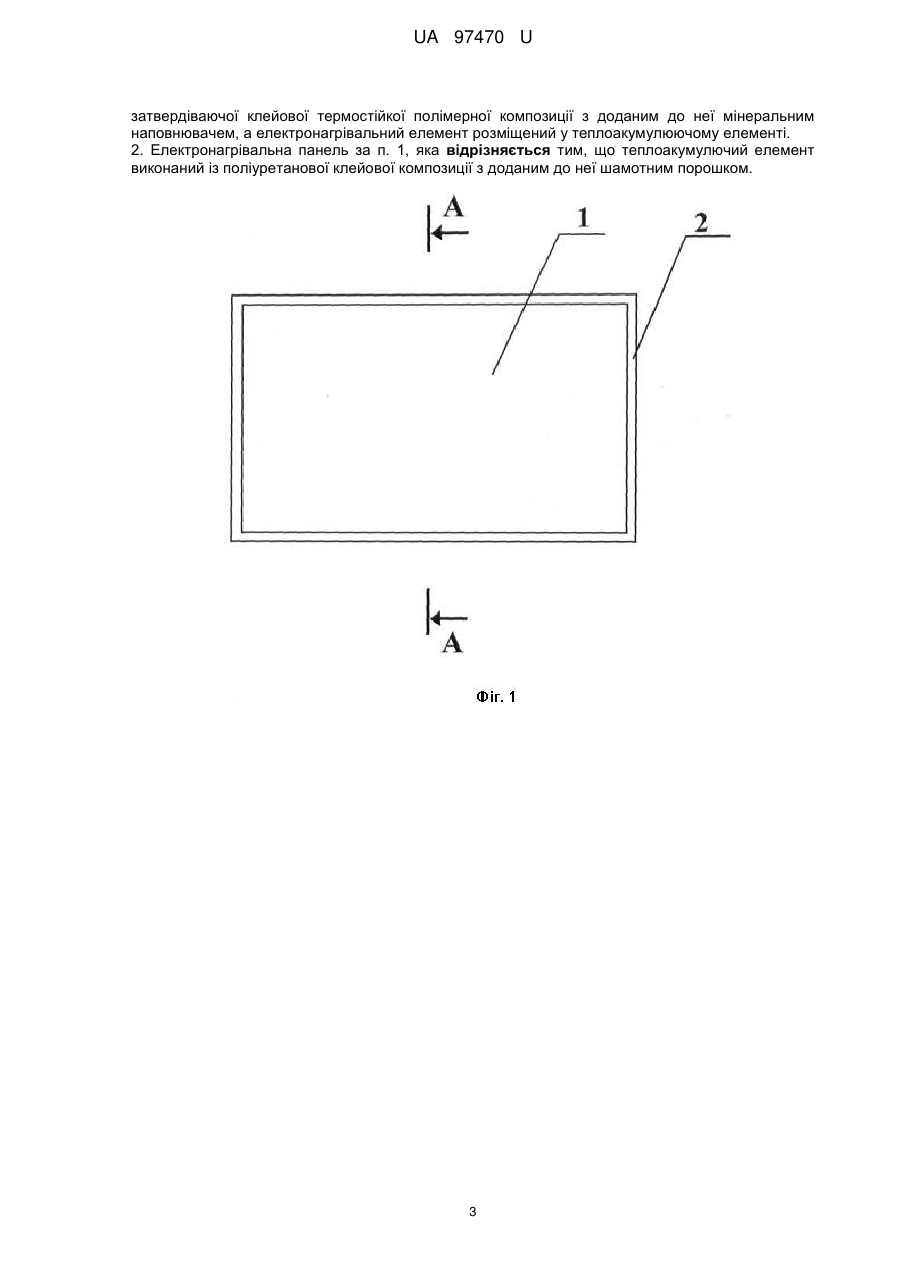

1. Електронагрівальна панель, що містить тепловипромінювальну плиту, корпус, який закриває тепловипромінювальну плиту ззаду та щільно облягає її по периметру, та електронагрівальний і теплоакумулючий елементи, яка відрізняється тим, що теплоакумулючий елемент розташований між внутрішніми поверхнями тепловипромінювальної плити і корпусу і жорстко з'єднаний з цими поверхнями, при цьому теплоакумулючий елемент виконаний із затвердіваючої клейової термостійкої полімерної композиції з доданим до неї мінеральним наповнювачем, а електронагрівальний елемент розміщений у теплоакумулюючому елементі.

2. Електронагрівальна панель за п. 1, яка відрізняється тим, що теплоакумулючий елемент виконаний із поліуретанової клейової композиції з доданим до неї шамотним порошком.

Текст

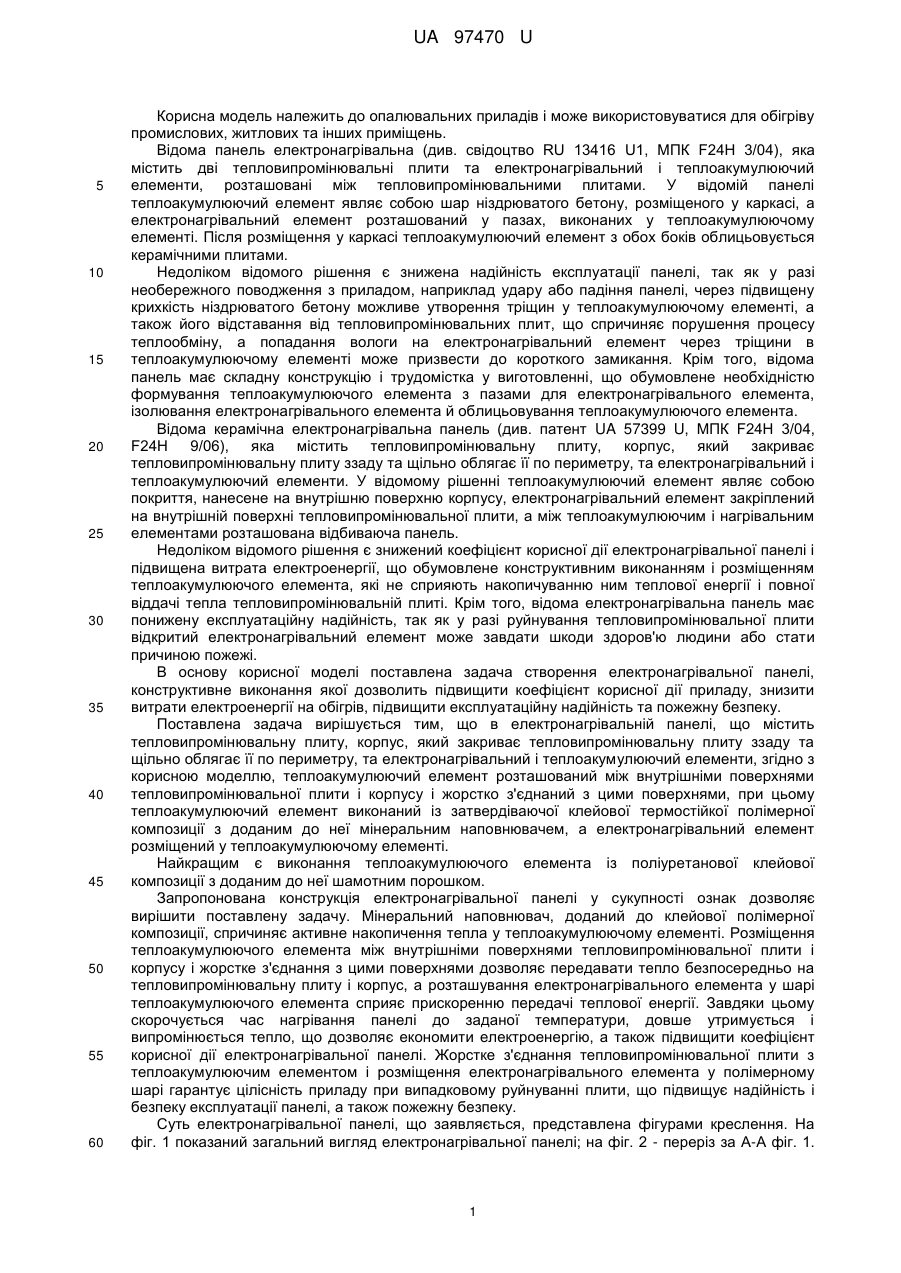

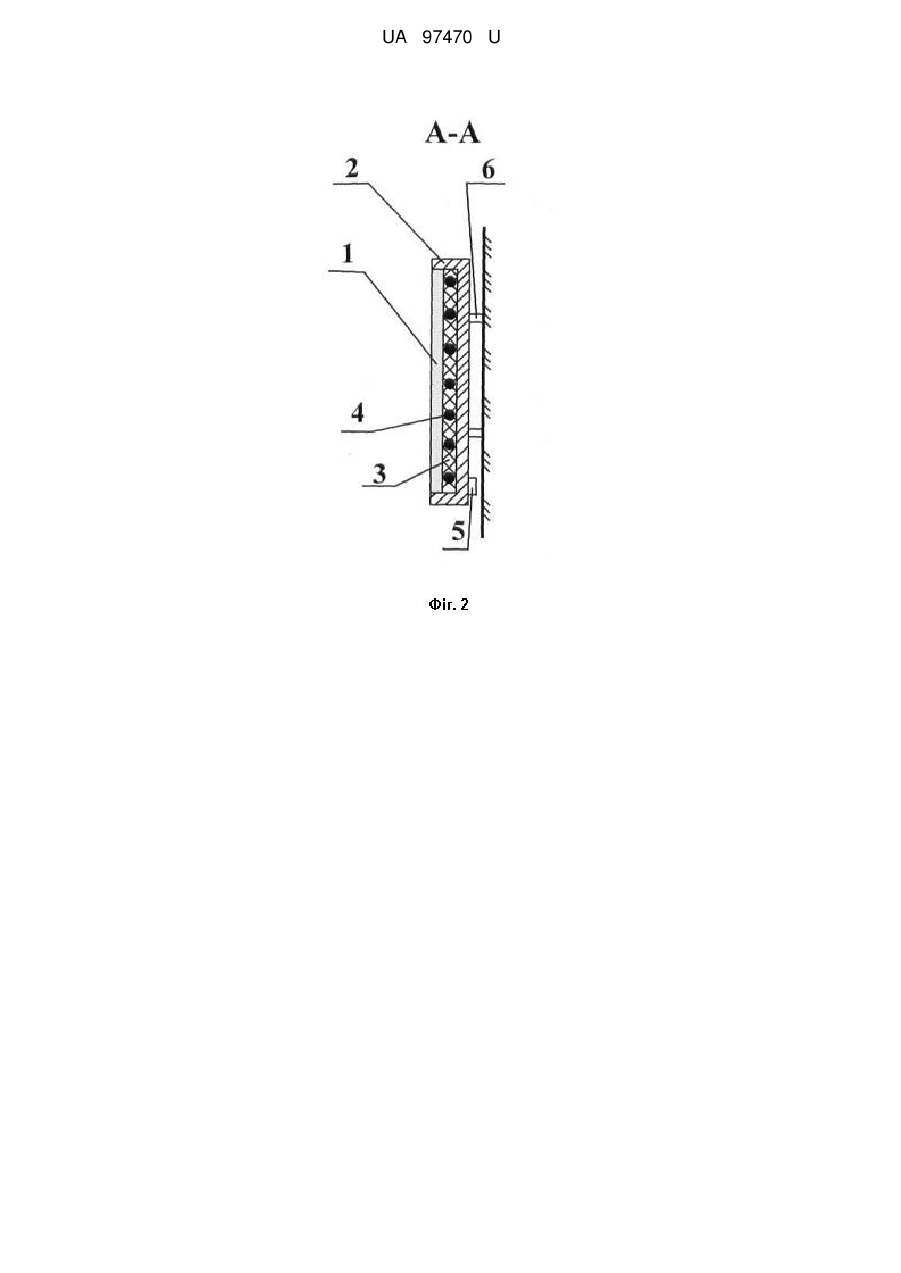

Реферат: UA 97470 U UA 97470 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до опалювальних приладів і може використовуватися для обігріву промислових, житлових та інших приміщень. Відома панель електронагрівальна (див. свідоцтво RU 13416 U1, МПК F24H 3/04), яка містить дві тепловипромінювальні плити та електронагрівальний і теплоакумулюючий елементи, розташовані між тепловипромінювальними плитами. У відомій панелі теплоакумулюючий елемент являє собою шар ніздрюватого бетону, розміщеного у каркасі, а електронагрівальний елемент розташований у пазах, виконаних у теплоакумулюючому елементі. Після розміщення у каркасі теплоакумулюючий елемент з обох боків облицьовується керамічними плитами. Недоліком відомого рішення є знижена надійність експлуатації панелі, так як у разі необережного поводження з приладом, наприклад удару або падіння панелі, через підвищену крихкість ніздрюватого бетону можливе утворення тріщин у теплоакумулюючому елементі, а також його відставання від тепловипромінювальних плит, що спричиняє порушення процесу теплообміну, а попадання вологи на електронагрівальний елемент через тріщини в теплоакумулюючому елементі може призвести до короткого замикання. Крім того, відома панель має складну конструкцію і трудомістка у виготовленні, що обумовлене необхідністю формування теплоакумулюючого елемента з пазами для електронагрівального елемента, ізолювання електронагрівального елемента й облицьовування теплоакумулюючого елемента. Відома керамічна електронагрівальна панель (див. патент UA 57399 U, МПК F24H 3/04, F24H 9/06), яка містить тепловипромінювальну плиту, корпус, який закриває тепловипромінювальну плиту ззаду та щільно облягає її по периметру, та електронагрівальний і теплоакумулюючий елементи. У відомому рішенні теплоакумулюючий елемент являє собою покриття, нанесене на внутрішню поверхню корпусу, електронагрівальний елемент закріплений на внутрішній поверхні тепловипромінювальної плити, а між теплоакумулюючим і нагрівальним елементами розташована відбиваюча панель. Недоліком відомого рішення є знижений коефіцієнт корисної дії електронагрівальної панелі і підвищена витрата електроенергії, що обумовлене конструктивним виконанням і розміщенням теплоакумулюючого елемента, які не сприяють накопичуванню ним теплової енергії і повної віддачі тепла тепловипромінювальній плиті. Крім того, відома електронагрівальна панель має понижену експлуатаційну надійність, так як у разі руйнування тепловипромінювальної плити відкритий електронагрівальний елемент може завдати шкоди здоров'ю людини або стати причиною пожежі. В основу корисної моделі поставлена задача створення електронагрівальної панелі, конструктивне виконання якої дозволить підвищити коефіцієнт корисної дії приладу, знизити витрати електроенергії на обігрів, підвищити експлуатаційну надійність та пожежну безпеку. Поставлена задача вирішується тим, що в електронагрівальній панелі, що містить тепловипромінювальну плиту, корпус, який закриває тепловипромінювальну плиту ззаду та щільно облягає її по периметру, та електронагрівальний і теплоакумулюючий елементи, згідно з корисною моделлю, теплоакумулюючий елемент розташований між внутрішніми поверхнями тепловипромінювальної плити і корпусу і жорстко з'єднаний з цими поверхнями, при цьому теплоакумулюючий елемент виконаний із затвердіваючої клейової термостійкої полімерної композиції з доданим до неї мінеральним наповнювачем, а електронагрівальний елемент розміщений у теплоакумулюючому елементі. Найкращим є виконання теплоакумулюючого елемента із поліуретанової клейової композиції з доданим до неї шамотним порошком. Запропонована конструкція електронагрівальної панелі у сукупності ознак дозволяє вирішити поставлену задачу. Мінеральний наповнювач, доданий до клейової полімерної композиції, спричиняє активне накопичення тепла у теплоакумулюючому елементі. Розміщення теплоакумулюючого елемента між внутрішніми поверхнями тепловипромінювальної плити і корпусу і жорстке з'єднання з цими поверхнями дозволяє передавати тепло безпосередньо на тепловипромінювальну плиту і корпус, а розташування електронагрівального елемента у шарі теплоакумулюючого елемента сприяє прискоренню передачі теплової енергії. Завдяки цьому скорочується час нагрівання панелі до заданої температури, довше утримується і випромінюється тепло, що дозволяє економити електроенергію, а також підвищити коефіцієнт корисної дії електронагрівальної панелі. Жорстке з'єднання тепловипромінювальної плити з теплоакумулюючим елементом і розміщення електронагрівального елемента у полімерному шарі гарантує цілісність приладу при випадковому руйнуванні плити, що підвищує надійність і безпеку експлуатації панелі, а також пожежну безпеку. Суть електронагрівальної панелі, що заявляється, представлена фігурами креслення. На фіг. 1 показаний загальний вигляд електронагрівальної панелі; на фіг. 2 - переріз за А-А фіг. 1. 1 UA 97470 U 5 10 15 20 25 30 35 40 45 50 Однак представлений приклад не слід розглядати як такий, що обмежує обсяг патентних вимог по даній заявці. Електронагрівальна панель містить тепловипромінювальну плиту 1, корпус 2, теплоакумулюючий елемент 3 і електронагрівальний елемент 4. Тепловипромінювальна плита 1 може бути виконана з кераміки або керамограніту, або із скла. Корпус 2 виконаний з металу і має коробчасту форму. Корпус 2 закриває тепловипромінювальну плиту 1 ззаду та щільно облягає її по периметру. Теплоакумулюючий елемент 3 розташований між внутрішніми поверхнями тепловипромінювальної плити 1 і корпусу 2 і жорстко з'єднаний з цими поверхнями. Теплоакумулюючий елемент 3 виконаний із затвердіваючої клейової термостійкої полімерної композиції з доданим до неї мінеральним наповнювачем. Як клейову основу використовують, наприклад клей поліуретановий марки ПУ ПБ прозорий виробництва ТОВ “Пенталак”. Як мінеральний наповнювач використовують шамотний порошок, але може бути використаний кварцовий пісок, глина, гіпс, гранітний пил, мінеральний порошок. Кількість мінерального наповнювача складає 40-50 % від загальної маси отриманого складу. Електронагрівальний елемент 4 являє собою електроізольований кабель, розміщений між внутрішніми поверхнями тепловипромінювальної плити 1 і корпусу 2 у теплоакумулюючому елементі 3. Електронагрівальний елемент 4 має виводи для підключення до живильної електричної мережі, а корпус 2 має вивід для підключення до заземлення (на кресленнях не показано). Всі виводи розташовані у клемній коробці 5, розміщеній на зовнішній поверхні корпусу 2. Електронагрівальна панель оснащена кронштейнами 6 для закріплення її на стіні. Електронагрівальна панель може бути оснащена термовимивачем (на кресленнях не показано), який розміщується або в середині панелі, або кріпиться на панелі, або закріплюється на стіні для контролю температури повітря у приміщенні і електричними проводами з'єднується з клемною коробкою 5. Виготовляють електронагрівальну панель так. На внутрішній поверхні корпусу 2 змієподібно розкладають кабель електронагрівального елемента 4, заливають полімерною композицією із, наприклад, поліуретанового клею і доданого до нього шамотного порошку, так, щоб композиція покривала електронагрівальний елемент 4, після чого у корпус 2 на полімерну композицію вкладають тепловипромінювальну плиту 1, наприклад з керамограніту. Після застигання полімерна композиція утворює теплоакумулюючий елемент 3, жорстко з'єднаний з внутрішніми поверхнями тепловипромінювальної плити 1 і корпусу 2. Електронагрівальну панель використовують таким чином. Прилад монтують на стіну за допомогою кронштейнів 6, під'єднують до електричного живлення і заземлюють. Під дією електричного струму електронагрівальний елемент 4 виділяє теплову енергію, нагріваючи тепловипромінювальну плиту 1, яка в свою чергу випромінює тепло у середовище приміщення. Також електронагрівальний елемент 4 через поверхню металевого корпусу 2 нагріває повітря у проміжку між стінкою корпусу 2 і стіною, тим самим забезпечуючи природну конвекцію. Решта не відбитої теплової енергії накопичується у теплоакумулюючому елементі 3. При досягненні заданої температури термовимикач відключає електронагрівальний елемент 4 від джерела електричного живлення, при цьому тепловипромінювальна плита 1 продовжує випромінювати в середовище тепло, яке передається від теплоакумулюючого елемента 3. Таким чином у приміщенні підтримується тепло, що дозволяє збільшити проміжок вимкнутого стану електронагрівальної панелі. Запропонована електронагрівальна панель дозволяє знизити витрати електроенергії на обігрів приміщення, має просту, технологічну конструкцію, надійну і безпечну в експлуатації. Завдяки підвищеним експлуатаційної і пожежної безпеки електронагрівальна панель може бути використана у будь-яких типах приміщень, у тому числі дитячих дошкільних закладах, школах, лікарнях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Електронагрівальна панель, що містить тепловипромінювальну плиту, корпус, який закриває тепловипромінювальну плиту ззаду та щільно облягає її по периметру, та електронагрівальний і теплоакумулючий елементи, яка відрізняється тим, що теплоакумулючий елемент розташований між внутрішніми поверхнями тепловипромінювальної плити і корпусу і жорстко з'єднаний з цими поверхнями, при цьому теплоакумулючий елемент виконаний із 2 UA 97470 U затвердіваючої клейової термостійкої полімерної композиції з доданим до неї мінеральним наповнювачем, а електронагрівальний елемент розміщений у теплоакумулюючому елементі. 2. Електронагрівальна панель за п. 1, яка відрізняється тим, що теплоакумулючий елемент виконаний із поліуретанової клейової композиції з доданим до неї шамотним порошком. 3 UA 97470 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F24H 3/04

Мітки: панель, електронагрівальна
