Борона дискова

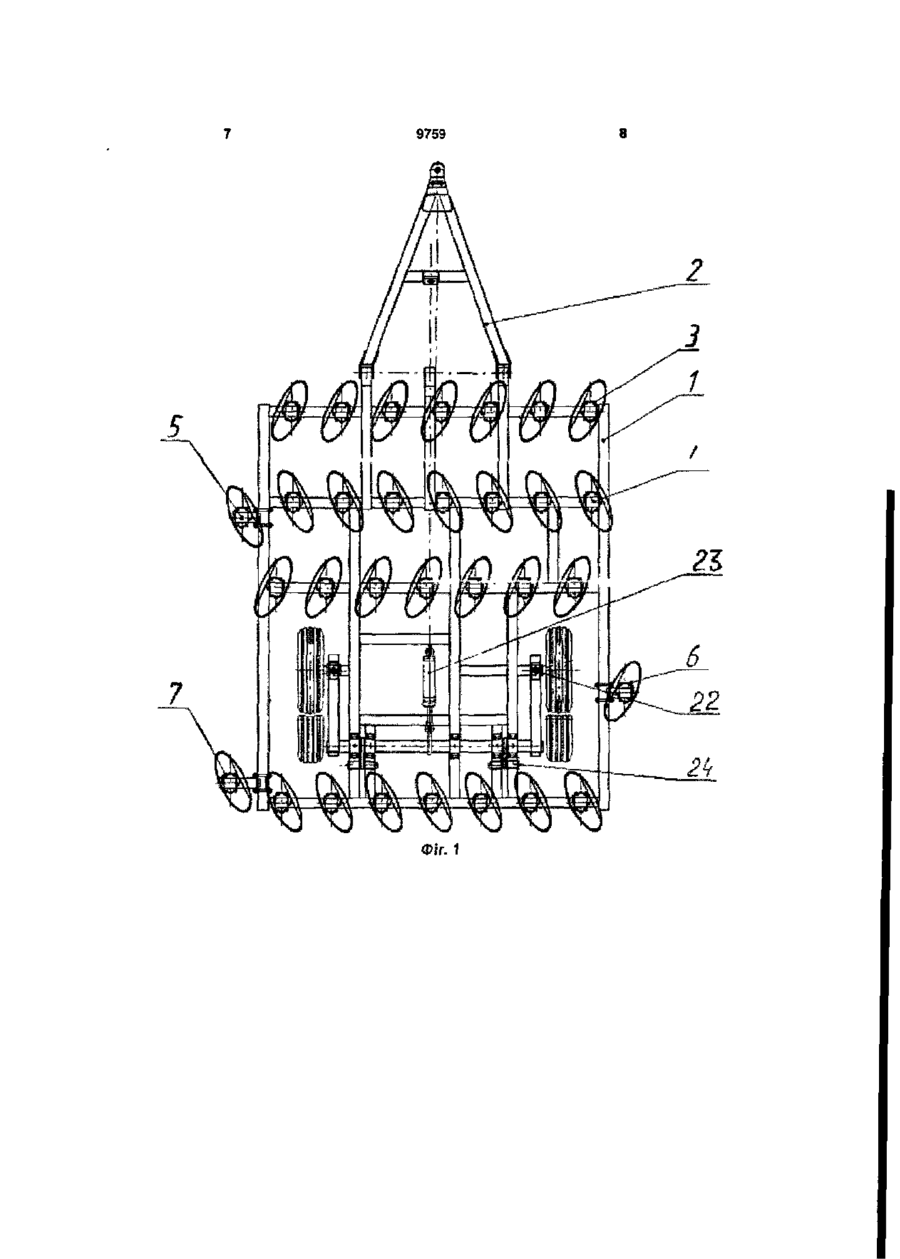

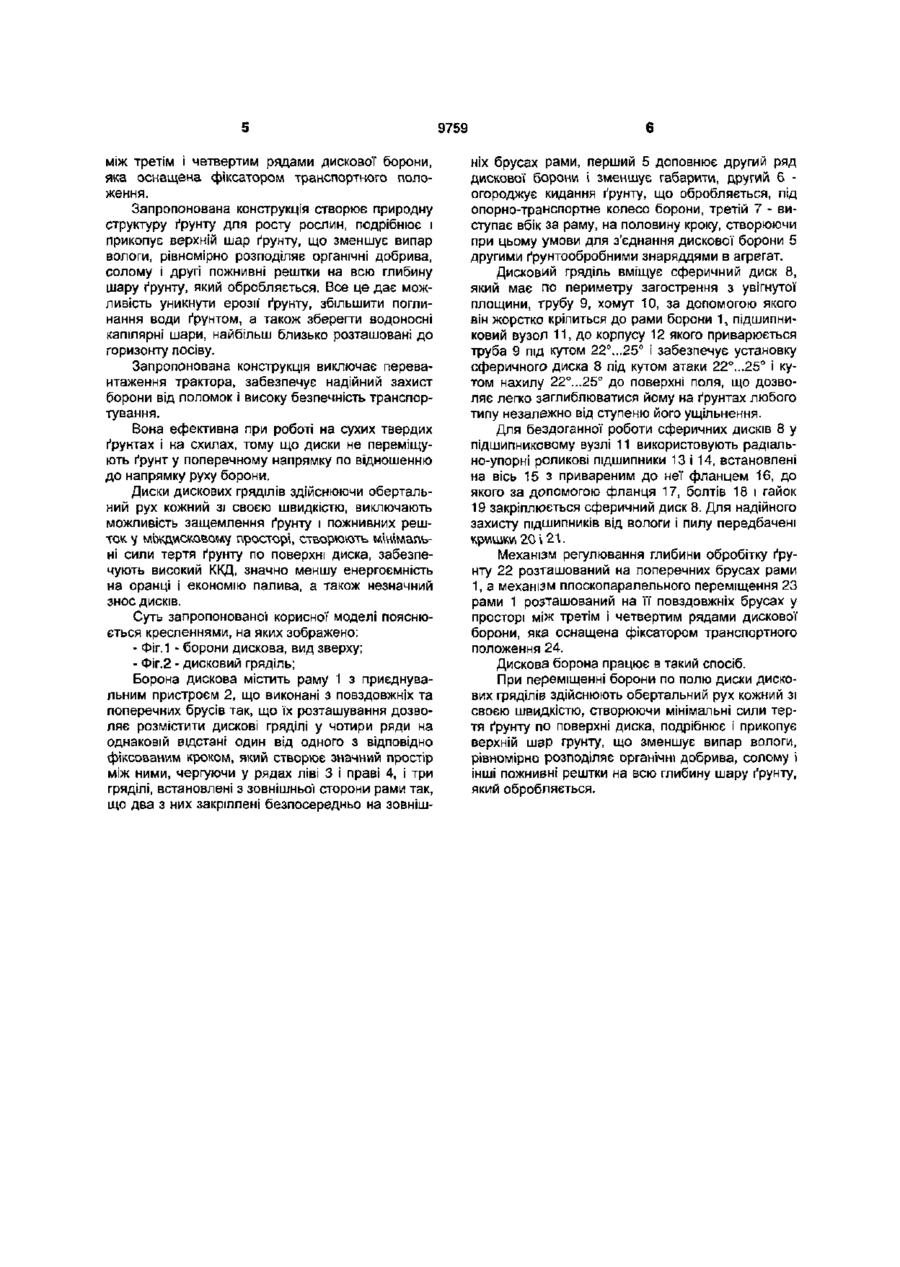

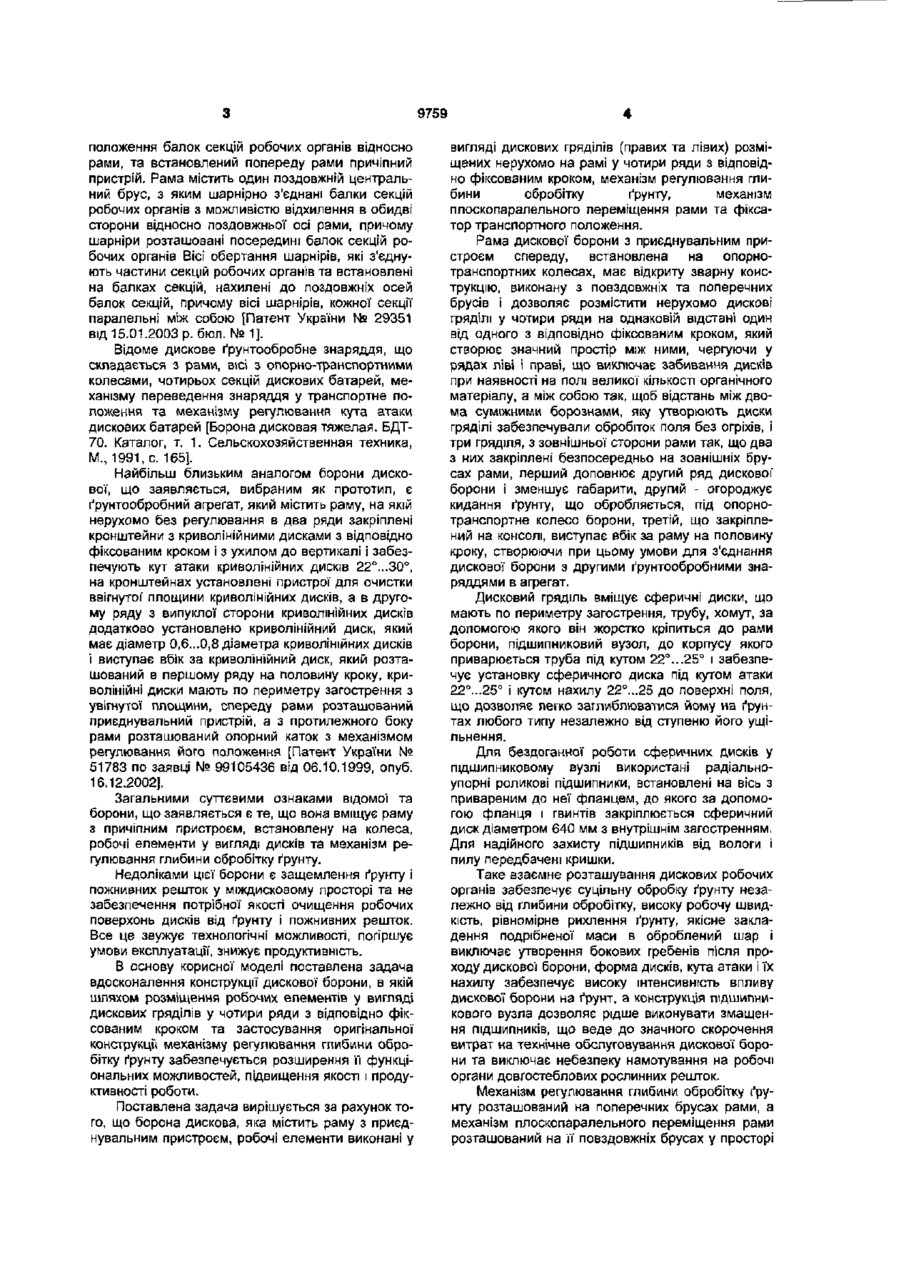

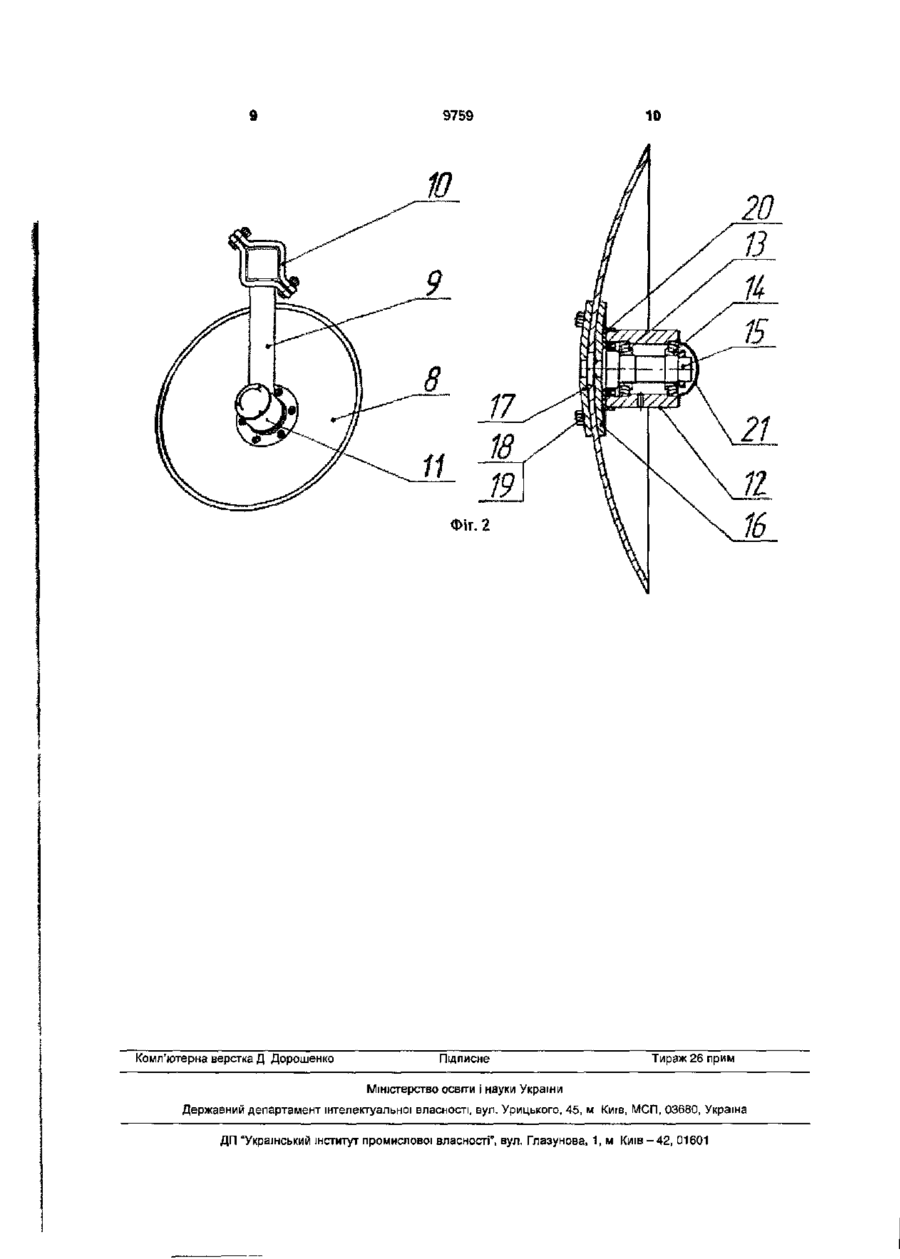

Борона дискова, що містить раму з приєднувальним пристроєм, встановлену на колеса, робочі елементи у вигляді дисків та механізм регулювання глибини обробітку ґрунту, яка відрізняється тим, що рама має відкриту зварну конструкцію, виконану з повздовжніх та поперечних брусів, і дозволяє нерухомо без регулювання розмістити робочі елементи, виконані у вигляді дискових гряділів у чотири ряди на однаковій відстані один від одного з відповідно фіксованим кроком, чергуючи у рядах ліві і праві, а три установлені з зовнішньої сторони рами так, що два з них Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме до знарядь для оранки ґрунту усіх типів, і може бути використана у сільському і лісовому господарствах для роздрібнення, розпушування фунту, подрібнення залишок крупностеблових культур та оброблення задернілих шарів фунтів. Відоме дискове фунтообробне знаряддя, що вміщує раму із закріпленими на ній послідовно і кінематично з'єднаними між собою ланцюговою передачею передньою та задньою дисковими батареями, що встановлені в одній поздовжньовертикальній площині між собою. При цьому диски задньої батареї розташовані між дисками передньої батареї. Диски передньої батареї виконані сферичними, а диски задньої батареї - у формі Гподібних ножів, радіус леза яких рівний радіусу сфери дисків передньої батареї. Передня і задня батареї встановлені на кут атаки а° відносно рами [Патент України 70826 від 15.10.2004 p.] Відоме дискове фунтообробне знаряддя до якого входять рама, розміщені на рамі передня та задня секції робочих органів, що включають встановлені на балках дискові батареї, причому кожна секція робочих органів складається з трьох шарні закріплені безпосередньо на зовнішніх брусах рами, третій, закріплений на консолі, виступає вбік за раму, на половину кроку, які вміщують сферичний диск з внутрішнім загостренням, трубу, хомут, підшипниковий вузол, що складається з корпусу, до якого приварюється труба під кутом 22°...25°, забезпечуючи установку сферичного диска під кутом атаки 22°...25° і кутом нахилу 22°...25° до поверхні поля, радіально-упорних роликових підшипників, встановлених на вісь з привареним до неї фланцем, до якого за допомогою фланця і болтів з гайками закріплюється сферичний диск, механізм регулювання глибини обробітку грунту розташований на поперечних брусах та механізм плоскопаралельного переміщення рами розташований на її повздовжніх брусах у просторі між третім і четвертим рядами дискової борони, яка оснащена фіксатором транспортного положення. рно з'єднаних між собою частин, а балки дискових батарей шарнірно закріплені на рамі, опорнотранспортні колеса, які розміщені в середній частині рами і з'єднані з нею за допомогою механізму переводу знаряддя в транспортне положення, розташовані на рамі та зв'язані з балками секції робочих органів, механізми регулювання кута атаки дискових батарей, виконані як пристрої фіксації положення балок секцій робочих органів відносно рами, та встановлений попереду рами причіпний пристрій [Проспект фунтообробних знарядь СІЛА International. Offset disk narrows, с. 10]. Відоме дискове фунтообробне знаряддя до якого входять рама, розміщені на рамі передня та задня секції робочих органів, що включають встановлені на балках дискові батареї, причому кожна секція робочих органів складається з трьох шарнірно з'єднаних між собою частин, а балки дискових батарей шарнірно закріплені на рамі, опорнотранспортні колеса, які розміщені в середній частині рами і з'єднані з нею за допомогою механізму переводу знаряддя в транспортне положення, розташовані на рамі та зв'язані з балками секмії робочих органів, механізми регулювання кута атаки дискових батарей, виконані як пристрої фіксації ю О) 9759 положення балок секцій робочих органів відносно рами, та встановлений попереду рами причіпний пристрій. Рама містить один поздовжній центральний брус, з яким шарнірно з'єднані балки секцій робочих органів з можливістю відхилення в обидві сторони відносно поздовжньої осі рами, причому шарніри розташовані посередині балок секцій робочих органів Вісі обертання шарнірів, які з'єднують частини секцій робочих органів та встановлені на балках секцій, нахилені до поздовжніх осей балок секцій, причому вісі шарнірів, кожної секції паралельні між собою [Патент України № 29351 від 15.01.2003 р. бюл. № 1]. Відоме дискове ґрунтообробне знаряддя, що складається з рами, вісі з опорно-транспортними колесами, чотирьох секцій дискових батарей, механізму переведення знаряддя у транспортне положення та механізму регулювання кута атаки дискових батарей [Борона дисковая тяжелая. БДТ70. Каталог, т. 1. Сельскохозяйственная техника, М., 1991, с. 165]. Найбільш близьким аналогом борони дискової, що заявляється, вибраним як прототип, є ґрунтообробний агрегат, який містить раму, на якій нерухомо без регулювання в два ряди закріплені кронштейни з криволінійними дисками з відповідно фіксованим кроком і з ухилом до вертикалі і забезпечують кут атаки криволінійних дисків 22°...30°, на кронштейнах установлені пристрої для очистки ввігнутої' площини криволінійних дисків, а в другому ряду з випуклої сторони криволінійних дисків додатково установлено криволінійний диск, який має діаметр 0,6...0,8 діаметра криволінійних дисків і виступає вбік за криволінійний диск, який розташований в першому ряду на половину кроку, криволінійні диски мають по периметру загострення з увігнутої площини, спереду рами розташований приєднувальний пристрій, а з протилежного боку рами розташований опорний каток з механізмом регулювання його положення [Патент України № 51783 по заявці № 99105436 від 06.10.1999, опуб. 16.12.2002]. Загальними суттєвими ознаками відомо! та борони, що заявляється є те, що вона вміщує раму з причіпним пристроєм, встановлену на колеса, робочі елементи у вигляді дисків та механізм регулювання глибини обробітку ґрунту. Недоліками цієї борони є защемлення ґрунту і пожнивних решток у міждисковому просторі та не забезпечення потрібної якості очищення робочих поверхонь дисків від ґрунту і пожнивних решток. Все це звужує технологічні можливості, погіршує умови експлуатації, знижує продуктивність. В основу корисної моделі поставлена задача вдосконалення конструкції дискової борони, в якій шляхом розміщення робочих елементів у вигляді дискових гряділів у чотири ряди з відповідно фіксованим кроком та застосування оригінальної конструкції механізму регулювання глибини обробітку ґрунту забезпечується розширення її функціональних можливостей, підвищення якості і продуктивності роботи. Поставлена задача вирішується за рахунок того, що борона дискова, яка містить раму з приєднувальним пристроєм, робочі елементи виконані у вигляді дискових гряділів (правих та лівих) розміщених нерухомо на рамі у чотири ряди з відповідно фіксованим кроком, механізм регулювання глибини обробітку ґрунту, механізм плоскопаралельного переміщення рами та фіксатор транспортного положення. Рама дискової борони з приєднувальним пристроєм спереду, встановлена на опорнотранспортних колесах, має відкриту зварну конструкцію, виконану з повздовжніх та поперечних брусів і дозволяє розмістити нерухомо дискові фяділі у чотири ряди на однаковій відстані один від одного з відповідно фіксованим кроком, який створює значний простір між ними, чергуючи у рядах ліві і праві, що виключає забивання дисків при наявності на полі великої кількості органічного матеріалу, а між собою так, щоб відстань між двома суміжними борознами, яку утворюють диски гряділі забезпечували обробіток поля без огріхів, і три гряділя, з зовнішньої сторони рами так, що два з них закріплені безпосередньо на зовнішніх брусах рами, перший доповнює другий ряд дискової борони і зменшує габарити, другий - огороджує кидання ґрунту, що обробляється, під опорнотранспортне колесо борони, третій, що закріплений на консолі, виступає вбік за раму на половину кроку, створюючи при цьому умови для з'єднання дискової борони з другими ґрунтообробними знаряддями в агрегат. Дисковий гряділь вміщує сферичні диски, що мають по периметру загострення, трубу, хомут, за допомогою якого він жорстко кріпиться до рами борони, підшипниковий вузол, до корпусу якого приварюється труба під кутом 22°...25° і забезпечує установку сферичного диска під кутом атаки 22°...25° і кутом нахилу 22°...25 до поверхні поля, що дозволяє легко заглиблюватися йому на ґрунтах любого типу незалежно від ступеню його ущільнення. Для бездоганної роботи сферичних дисків у підшипниковому вузлі використані радіальноупорні роликові підшипники, встановлені на вісь з привареним до неї фланцем, до якого за допомогою фланця і гвинтів закріплюється сферичний диск діаметром 640 мм з внутрішнім загостренням. Для надійного захисту підшипників від вологи і пилу передбачені кришки. Таке взаємне розташування дискових робочих органів забезпечує суцільну обробку ґрунту незалежно від глибини обробітку, високу робочу швидкість, рівномірне рихлення ґрунту, якісне закладення подрібненої маси в оброблений шар І виключає утворення бокових гребенів після проходу дискової борони, форма дисків, кута атаки і їх нахилу забезпечує високу інтенсивність впливу дискової борони на ґрунт, а конструкція підшипникового вузла дозволяє рідше виконувати змащення підшипників, що веде до значного скорочення витрат на технічне обслуговування дискової борони та виключає небезпеку намотування на робочі органи довгостеблових рослинних решток. Механізм регулювання глибини обробітку ґрунту розташований на поперечних брусах рами, а механізм плоскопаралельного переміщення рами розташований на її повздовжніх брусах у просторі 9759 між третім і четвертим рядами дискової борони, яка оснащена фіксатором транспортного положення. Запропонована конструкція створює природну структуру фунту для росту рослин, подрібнює і прикопує верхній шар ґрунту, що зменшує випар вологи, рівномірно розподіляє органічні добрива, солому і другі пожнивні рештки на всю глибину шару ґрунту, який обробляється. Все це дає можливість уникнути ерозії' ґрунту, збільшити поглинання води ґрунтом, а також зберегти водоносні капілярні шари, найбільш близько розташовані до горизонту посіву. Запропонована конструкція виключає перевантаження трактора, забезпечує надійний захист борони від поломок і високу безпечність транспортування. Вона ефективна при роботі на сухих твердих ґрунтах і на схилах, тому що диски не переміщують ґрунт у поперечному напрямку по відношенню до напрямку руху борони. Диски дискових гряділів здійснюючи обертальний рух кожний зі своєю швидкістю, виключають можливість защемлення ґрунту і пожнивних решток у міждисковому просторі, створюють мінімальні сили тертя ґрунту по поверхні диска, забезпечують високий ККД, значно меншу енергоємність на оранці і економію палива, а також незначний ЗНОС ДИСКІВ. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - Фіг.1 - борони дискова, вид зверху; - Фіг.2 - дисковий гряділь; Борона дискова містить раму 1 з приєднувальним пристроєм 2, що виконані з повздовжніх та поперечних брусів так, що їх розташування дозволяє розмістити дискові гряділі у чотири ряди на однаковій відстані один від одного з відповідно фіксованим кроком, який створює значний простір між ними, чергуючи у рядах ліві 3 і праві 4, і три гряділі, встановлені з зовнішньої сторони рами так, що два з них закріплені безпосередньо на зовніш ніх брусах рами, перший 5 доповнює другий ряд дискової борони і зменшує габарити, другий 6 огороджує кидання ґрунту, що обробляється, під опорно-транспортне колесо борони, третій 7 - виступає вбік за раму, на половину кроку, створюючи при цьому умови для з'єднання дискової борони 5 другими ґрунтообробними знаряддями в агрегат. Дисковий гряділь вміщує сферичний диск 8, який має по периметру загострення з увігнутої площини, грубу 9, хомут 10, за допомогою якого він жорстко кріпиться до рами борони 1, підшипниковий вузол 11, до корпусу 12 якого приварюється труба 9 під кутом 22°...25° і забезпечує установку сферичного диска 8 під кутом атаки 22°...25° і кутом нахилу 22°...25° до поверхні поля, що дозволяє легко заглиблюватися йому на ґрунтах любого типу незалежно від ступеню його ущільнення. Для бездоганної роботи сферичних дисків 8 у підшипниковому вузлі 11 використовують радіально-упорні роликові підшипники 13 і 14, встановлені на вісь 15 з привареним до неї фланцем 16, до якого за допомогою фланця 17, болтів 18 і гайок 19 закріплюється сферичний диск 8. Для надійного захисту підшипників від вологи і пилу передбачені кришки 20 і 21. Механізм регулювання глибини обробітку ґрунту 22 розташований на поперечних брусах рами 1, а механізм плоскопаралельного переміщення 23 рами 1 розташований на її повздовжніх брусах у просторі між третім і четвертим рядами дискової борони, яка оснащена фіксатором транспортного положення 24. Дискова борона працює в такий спосіб. При переміщенні борони по полю диски дискових гряділів здійснюють обертальний рух кожний зі своєю швидкістю, створюючи мінімальні сили тертя ґрунту по поверхні диска, подрібнює і прикопує верхній шар грунту, що зменшує випар вологи, рівномірно розподіляє органічні добрива, солому і інші пожнивні рештки на всю глибину шару ґрунту, який обробляється. 975Э 2 Фіг. 1 9759 10 10 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
