Пристрій для протруювання насіння під час сівби

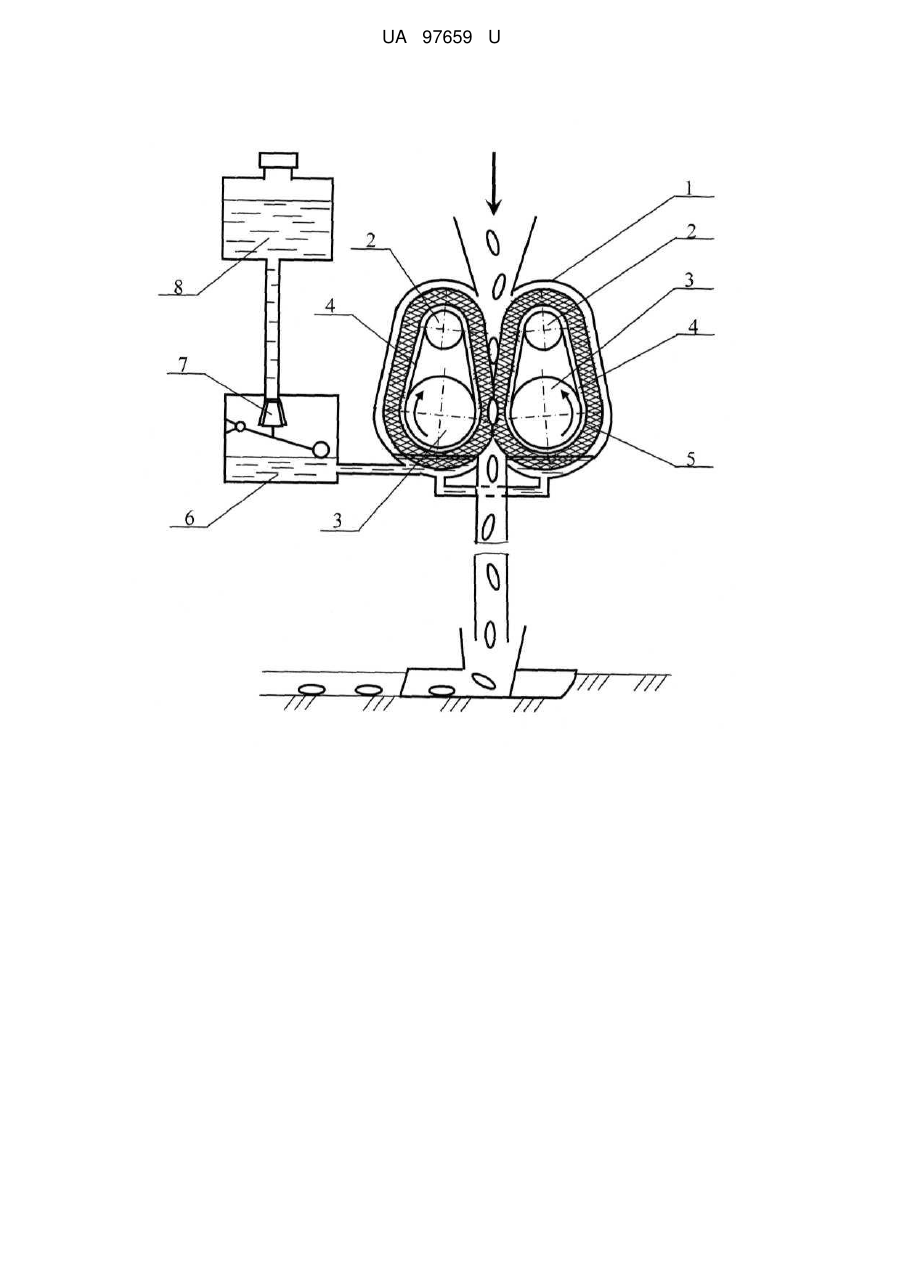

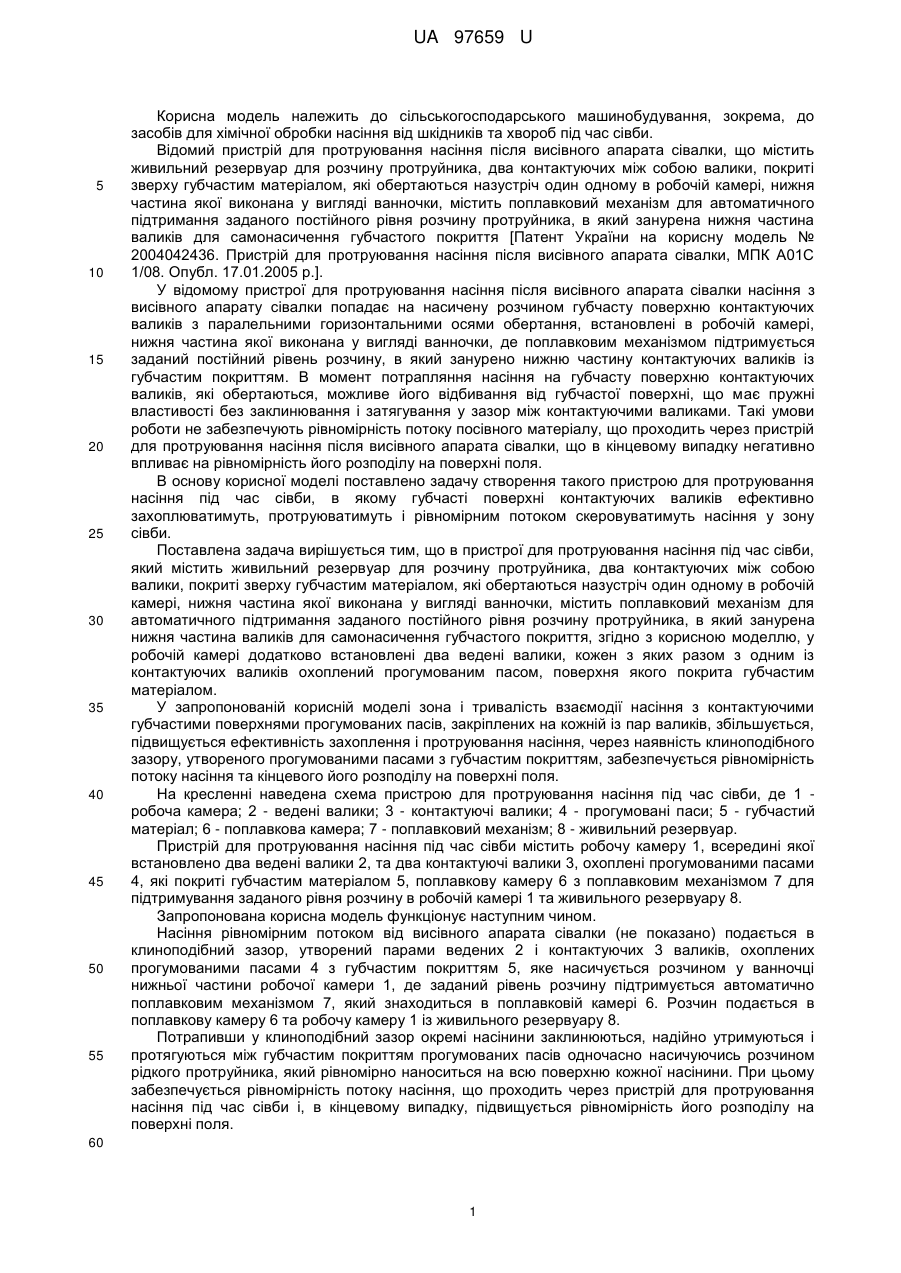

Реферат: UA 97659 U UA 97659 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до засобів для хімічної обробки насіння від шкідників та хвороб під час сівби. Відомий пристрій для протруювання насіння після висівного апарата сівалки, що містить живильний резервуар для розчину протруйника, два контактуючих між собою валики, покриті зверху губчастим матеріалом, які обертаються назустріч один одному в робочій камері, нижня частина якої виконана у вигляді ванночки, містить поплавковий механізм для автоматичного підтримання заданого постійного рівня розчину протруйника, в який занурена нижня частина валиків для самонасичення губчастого покриття [Патент України на корисну модель № 2004042436. Пристрій для протруювання насіння після висівного апарата сівалки, МПК А01С 1/08. Опубл. 17.01.2005 p.]. У відомому пристрої для протруювання насіння після висівного апарата сівалки насіння з висівного апарату сівалки попадає на насичену розчином губчасту поверхню контактуючих валиків з паралельними горизонтальними осями обертання, встановлені в робочій камері, нижня частина якої виконана у вигляді ванночки, де поплавковим механізмом підтримується заданий постійний рівень розчину, в який занурено нижню частину контактуючих валиків із губчастим покриттям. В момент потрапляння насіння на губчасту поверхню контактуючих валиків, які обертаються, можливе його відбивання від губчастої поверхні, що має пружні властивості без заклинювання і затягування у зазор між контактуючими валиками. Такі умови роботи не забезпечують рівномірність потоку посівного матеріалу, що проходить через пристрій для протруювання насіння після висівного апарата сівалки, що в кінцевому випадку негативно впливає на рівномірність його розподілу на поверхні поля. В основу корисної моделі поставлено задачу створення такого пристрою для протруювання насіння під час сівби, в якому губчасті поверхні контактуючих валиків ефективно захоплюватимуть, протруюватимуть і рівномірним потоком скеровуватимуть насіння у зону сівби. Поставлена задача вирішується тим, що в пристрої для протруювання насіння під час сівби, який містить живильний резервуар для розчину протруйника, два контактуючих між собою валики, покриті зверху губчастим матеріалом, які обертаються назустріч один одному в робочій камері, нижня частина якої виконана у вигляді ванночки, містить поплавковий механізм для автоматичного підтримання заданого постійного рівня розчину протруйника, в який занурена нижня частина валиків для самонасичення губчастого покриття, згідно з корисною моделлю, у робочій камері додатково встановлені два ведені валики, кожен з яких разом з одним із контактуючих валиків охоплений прогумованим пасом, поверхня якого покрита губчастим матеріалом. У запропонованій корисній моделі зона і тривалість взаємодії насіння з контактуючими губчастими поверхнями прогумованих пасів, закріплених на кожній із пар валиків, збільшується, підвищується ефективність захоплення і протруювання насіння, через наявність клиноподібного зазору, утвореного прогумованими пасами з губчастим покриттям, забезпечується рівномірність потоку насіння та кінцевого його розподілу на поверхні поля. На кресленні наведена схема пристрою для протруювання насіння під час сівби, де 1 робоча камера; 2 - ведені валики; 3 - контактуючі валики; 4 - прогумовані паси; 5 - губчастий матеріал; 6 - поплавкова камера; 7 - поплавковий механізм; 8 - живильний резервуар. Пристрій для протруювання насіння під час сівби містить робочу камеру 1, всередині якої встановлено два ведені валики 2, та два контактуючі валики 3, охоплені прогумованими пасами 4, які покриті губчастим матеріалом 5, поплавкову камеру 6 з поплавковим механізмом 7 для підтримування заданого рівня розчину в робочій камері 1 та живильного резервуару 8. Запропонована корисна модель функціонує наступним чином. Насіння рівномірним потоком від висівного апарата сівалки (не показано) подається в клиноподібний зазор, утворений парами ведених 2 і контактуючих 3 валиків, охоплених прогумованими пасами 4 з губчастим покриттям 5, яке насичується розчином у ванночці нижньої частини робочої камери 1, де заданий рівень розчину підтримується автоматично поплавковим механізмом 7, який знаходиться в поплавковій камері 6. Розчин подається в поплавкову камеру 6 та робочу камеру 1 із живильного резервуару 8. Потрапивши у клиноподібний зазор окремі насінини заклинюються, надійно утримуються і протягуютьсяміж губчастим покриттям прогумованих пасів одночасно насичуючись розчином рідкого протруйника, який рівномірно наноситься на всю поверхню кожної насінини. При цьому забезпечується рівномірність потоку насіння, що проходить через пристрій для протруювання насіння під час сівби і, в кінцевому випадку, підвищується рівномірність його розподілу на поверхні поля. 60 1 UA 97659 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для протруювання насіння під час сівби, який містить живильний резервуар для розчину протруйника, два контактуючих між собою валики, покриті зверху губчастим матеріалом, які обертаються назустріч один одному в робочій камері, нижня частина якої виконана у вигляді ванночки, містить поплавковий механізм для автоматичного підтримання заданого постійного рівня розчину протруйника, в який занурена нижня частина валиків для самонасичення губчастого покриття, який відрізняється тим, що у робочій камері додатково встановлені два ведені валики, кожен з яких разом з одним із контактуючих валиків охоплений прогумованим пасом, поверхня якого покрита губчастим матеріалом. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
