Насіннєочисна пневмовіброцентрифуга
Номер патенту: 98405
Опубліковано: 27.04.2015
Автори: Прилуцький Анатолій Назарович, Швидя Віктор Олександрович, Степаненко Сергій Петрович
Формула / Реферат

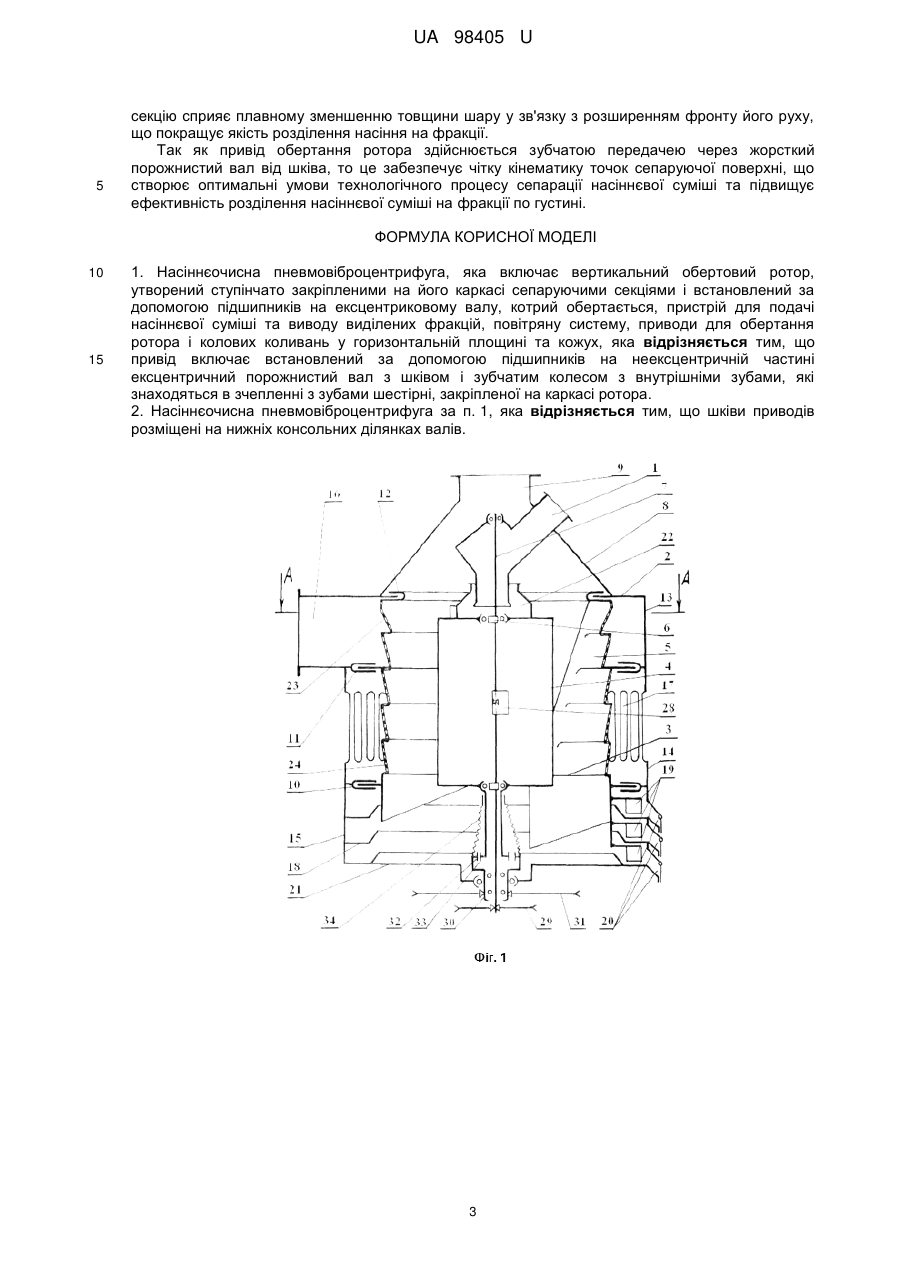

1. Насіннєочисна пневмовіброцентрифуга, яка включає вертикальний обертовий ротор, утворений ступінчато закріпленими на його каркасі сепаруючими секціями і встановлений за допомогою підшипників на ексцентриковому валу, котрий обертається, пристрій для подачі насіннєвої суміші та виводу виділених фракцій, повітряну систему, приводи для обертання ротора і колових коливань у горизонтальній площині та кожух, яка відрізняється тим, що привід включає встановлений за допомогою підшипників на неексцентричній частині ексцентричний порожнистий вал з шківом і зубчатим колесом з внутрішніми зубами, які знаходяться в зчепленні з зубами шестірні, закріпленої на каркасі ротора.
2. Насіннєочисна пневмовіброцентрифуга за п. 1, яка відрізняється тим, що шківи приводів розміщені на нижніх консольних ділянках валів.
Текст

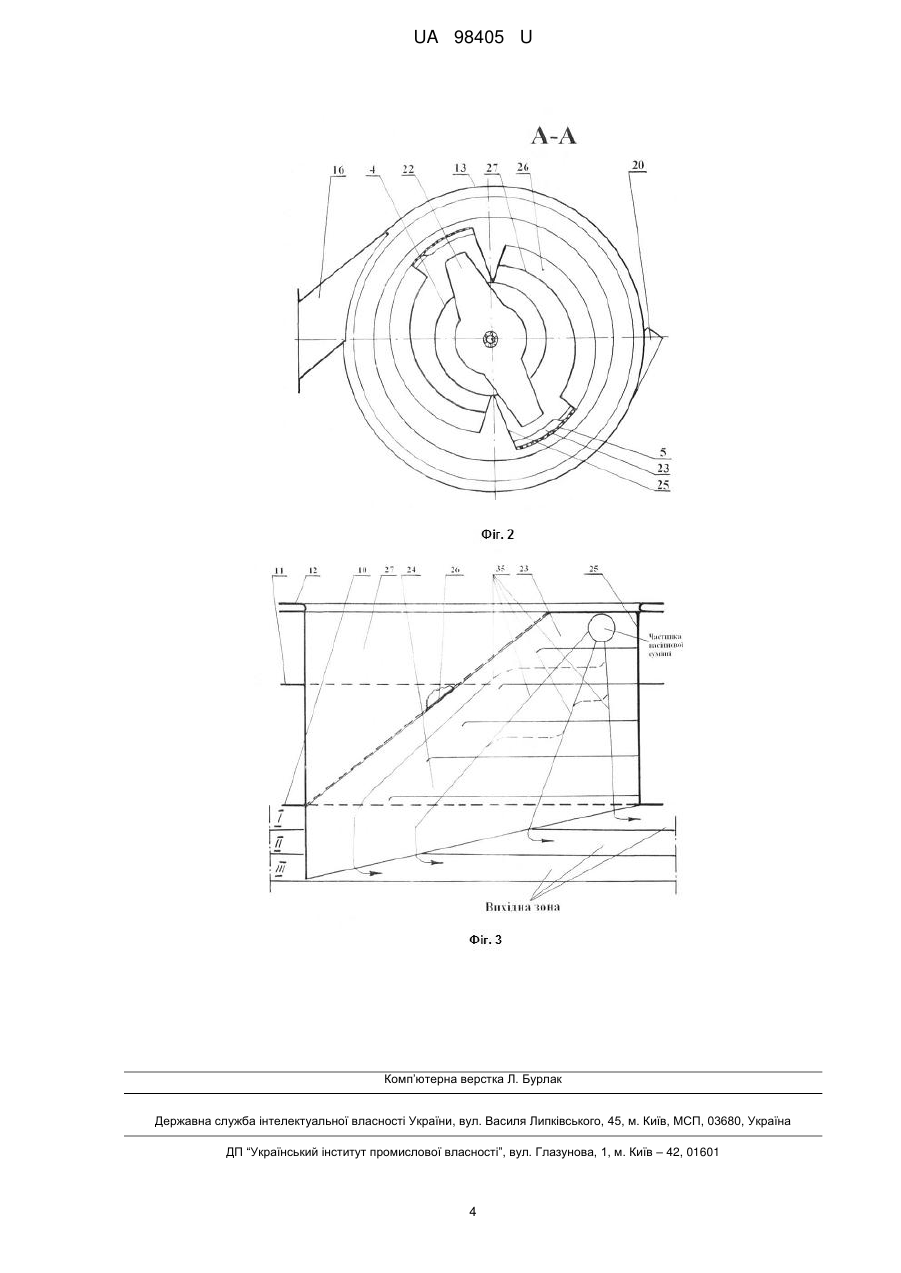

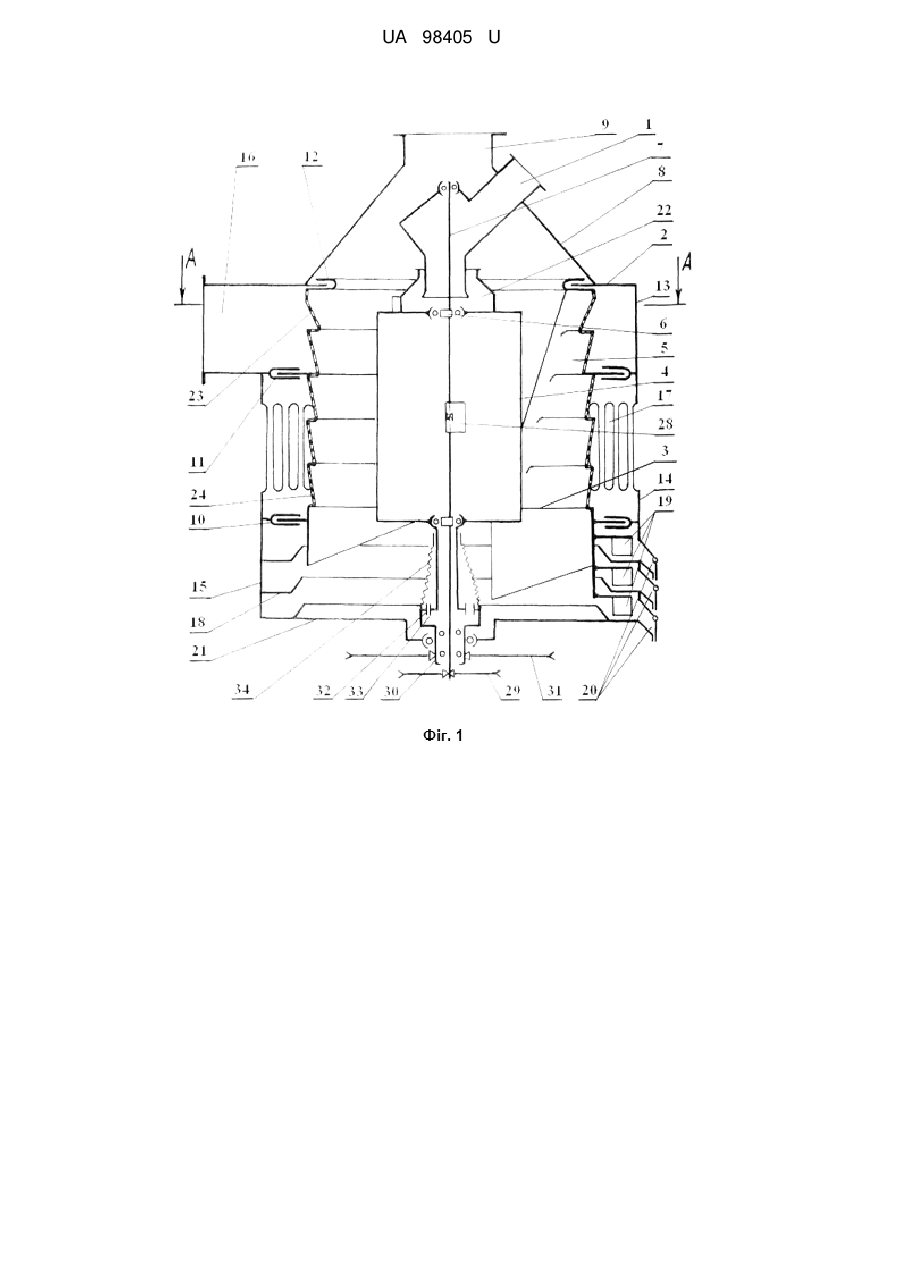

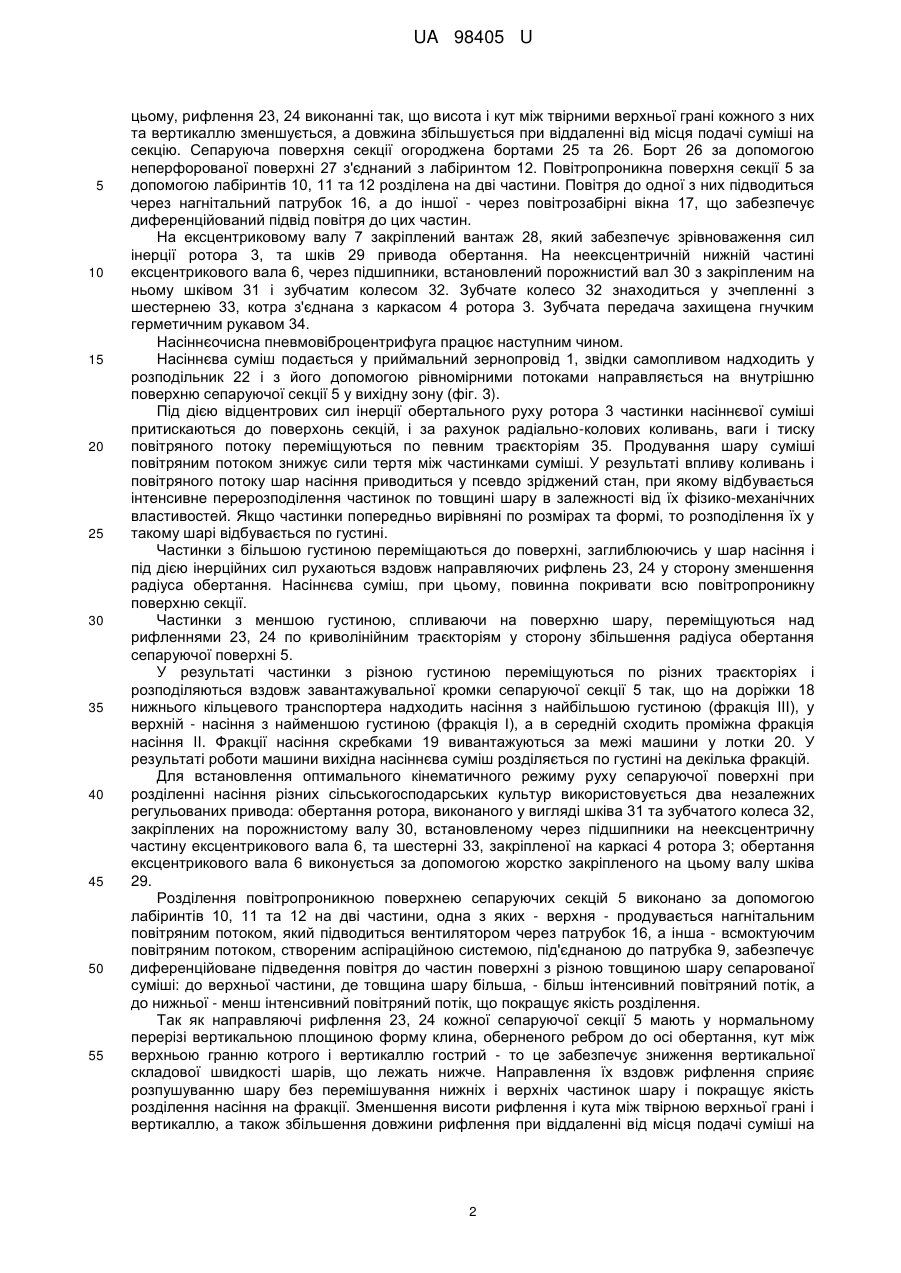

Реферат: Насіннєочисна пневмовіброцентрифуга включає вертикальний обертовий ротор, утворений ступінчато закріпленими на його каркасі сепаруючими секціями і встановлений за допомогою підшипників на ексцентриковому валу, котрий обертається, пристрій для подачі насіннєвої суміші та виводу виділених фракцій, повітряну систему, приводи для обертання ротора і колових коливань у горизонтальній площині та кожух. Привід включає встановлений за допомогою підшипників на неексцентричній частині ексцентричний порожнистий вал з шківом і зубчатим колесом з внутрішніми зубами, які знаходяться в зчепленні з зубами шестірні, закріпленої на каркасі ротора. UA 98405 U (12) UA 98405 U UA 98405 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машин для розділення насіннєвих сумішей по густині частинок. Відомі пневматичні сортувальні столи для розділення насіннєвих сумішей по густині частинок (Трубилин Е.И., Федоренко Н.С., Тлишев А.И., Механизация послеуборочной обработки зерна и семян. - Краснодар 2009. - С. 51-56). Головним недоліком пневматичних сортувальних столів являється низька питома продуктивність їх сепаруючої поверхні - деки. 5 Як найближчий аналог вибрана насіннєочисна машина (А.с. № 471128 СССР, МПК , В07В 1/26), яка включає вертикальний обертовий ротор, утворений ступінчато закріпленими на його каркасі сепаруючими секціями і встановлений за допомогою підшипників на ексцентриковому валу, котрий обертається, пристрій для подачі насіннєвої суміші та виводу із машини виділених фракцій, повітряну систему, приводи і кожух. Так як розділення суміші по густині у даній машині виконується під дією відцентрових сил інерції обертального руху частинок, процес сепарації значно інтенсифікується, що забезпечує високу питому продуктивність сепаруючої поверхні. Недоліком даної машини є конструкція, в якій обертання ротору здійснюється через гнучкий рукав, який значно деформується. Цим порушується чіткість кінематики сепаруючої поверхні, що негативно впливає на процес сепарації і погіршує якість розділення насіння по густині. Задачею корисної моделі є насіннєочисна пневмовіброцентрифуга, в якій шляхом зміни її конструкції підвищується ефективність розділення насіннєвої суміші. Поставлена задача вирішується тим, що насіннєочисна пневмовіброцентрифуга, яка включає вертикальний обертовий ротор, утворений ступінчато закріпленими на його каркасі сепаруючими секціями і встановлений за допомогою підшипників на ексцентриковому валу, котрий обертається, пристрій для подачі насіннєвої суміші та виводу виділених фракцій, повітряну систему, приводи для обертання ротора і колових коливань у горизонтальній площині та кожух, згідно з корисною моделлю, привід включає встановлений за допомогою підшипників на неексцентричній частині ексцентричний порожнистий вал з шківом і зубчатим колесом з внутрішніми зубами, які знаходяться в зчепленні з зубами шестірні, закріпленої на каркасі ротора, при цьому, шківи приводів обертання ротора і ексцентрикового вала розміщені на нижніх консольних ділянках валів. Так як крутний момент приводу обертання ротора, що здійснюється за допомогою зубчатої передачі завдяки такому виконанню передає через жорсткий порожнистий вал від шківа і цим забезпечує чіткість кінематики точок сепаруючої поверхні, яка дозволяє встановлювати оптимальний кінематичний режим при її русі у процесі обробки насіння різних сільськогосподарських культур. Таким чином поліпшується якість розділення насіння на фракції. Розміщення шківів приводів обертання ротора і ексцентрикового вала на нижніх консольних ділянках валів дозволяє спростити верхню частину машини і створити таким чином сприятливі умови для виводу повітряного потоку, що покращує повітряний режим процесу сепарації та цим самим підвищує ефективність розділення насіння на фракції. Крім цього, розміщенням приводів в одному місці досягається покращення конструкції машини, відповідно до правил охорони праці та техніки безпеки. Суть корисної моделі пояснюється кресленнями: фіг. 1 насіннєочисна пневмовіброцентрифуга (вертикальний розріз машини); фіг. 2 - розріз А-А на фіг. 1; фіг. 3 внутрішня поверхня сепаруючої поверхні у розгорнутому вигляді і схема руху частинок суміші, що розділяється. Насіннєочисна пневмовіброцентрифуга (фіг. 1) складається з приймального зернопроводу 1, кожуха 2 і розташованого у ньому вертикального ротора 3, утвореного ступінчато закріпленими на каркасі 4 сепаруючими секціями 5, встановленими за допомогою підшипників на ексцентрики 6 ексцентрикового вала 7. Кожух 2 має конічний ковпак 8 з патрубком 9 для під'єднання до аспіраційної повітряної системи. Циліндрична частина кожуха 2 кільцевими лабіринтами 10, 11 та 12 розділена на три ділянки: верхню 13, середню 14 та нижню 15. Верхня ділянка 13 має патрубок 16 для під'єднання до нагнітального вікна вентилятора (на фіг. 1 не показано). В середній ділянці 14 кожуха 2 виконані повітрозабірні вікна 17. В нижній ділянці 15 виконані доріжки 18 кільцевих транспортерів, над якими розміщені скребки 19, закріплені до нижньої частини сепаруючої секції 5 та вихідні лотки 20. Знизу кожух 2 закритий днищем 21. У каркасі 4 ротора 3 закріплений розподільник 22 насіннєвої суміші, вихідні вікна якого розташовані напроти найбільшого віддалення поверхні сепаруючої секції 5 в її верхній частині. Кожна секція 5 має направляючі рифлення 23, 24 виконані безпосередньо у повітропроникній сепаруючій поверхні і мають у нормальному перерізі вертикальною площиною форму клина, оберненого ребром до осі обертання, кут між верхньою гранню якого і вертикаллю гострий. При 1 UA 98405 U 5 10 15 20 25 30 35 40 45 50 55 цьому, рифлення 23, 24 виконанні так, що висота і кут між твірними верхньої грані кожного з них та вертикаллю зменшується, а довжина збільшується при віддаленні від місця подачі суміші на секцію. Сепаруюча поверхня секції огороджена бортами 25 та 26. Борт 26 за допомогою неперфорованої поверхні 27 з'єднаний з лабіринтом 12. Повітропроникна поверхня секції 5 за допомогою лабіринтів 10, 11 та 12 розділена на дві частини. Повітря до одної з них підводиться через нагнітальний патрубок 16, а до іншої - через повітрозабірні вікна 17, що забезпечує диференційований підвід повітря до цих частин. На ексцентриковому валу 7 закріплений вантаж 28, який забезпечує зрівноваження сил інерції ротора 3, та шків 29 привода обертання. На неексцентричній нижній частині ексцентрикового вала 6, через підшипники, встановлений порожнистий вал 30 з закріпленим на ньому шківом 31 і зубчатим колесом 32. Зубчате колесо 32 знаходиться у зчепленні з шестернею 33, котра з'єднана з каркасом 4 ротора 3. Зубчата передача захищена гнучким герметичним рукавом 34. Насіннєочисна пневмовіброцентрифуга працює наступним чином. Насіннєва суміш подається у приймальний зернопровід 1, звідки самопливом надходить у розподільник 22 і з його допомогою рівномірними потоками направляється на внутрішню поверхню сепаруючої секції 5 у вихідну зону (фіг. 3). Під дією відцентрових сил інерції обертального руху ротора 3 частинки насіннєвої суміші притискаються до поверхонь секцій, і за рахунок радіально-колових коливань, ваги і тиску повітряного потоку переміщуються по певним траєкторіям 35. Продування шару суміші повітряним потоком знижує сили тертя між частинками суміші. У результаті впливу коливань і повітряного потоку шар насіння приводиться у псевдо зріджений стан, при якому відбувається інтенсивне перерозподілення частинок по товщині шару в залежності від їх фізико-механічних властивостей. Якщо частинки попередньо вирівняні по розмірах та формі, то розподілення їх у такому шарі відбувається по густині. Частинки з більшою густиною переміщаються до поверхні, заглиблюючись у шар насіння і під дією інерційних сил рухаються вздовж направляючих рифлень 23, 24 у сторону зменшення радіуса обертання. Насіннєва суміш, при цьому, повинна покривати всю повітропроникну поверхню секції. Частинки з меншою густиною, спливаючи на поверхню шару, переміщуються над рифленнями 23, 24 по криволінійним траєкторіям у сторону збільшення радіуса обертання сепаруючої поверхні 5. У результаті частинки з різною густиною переміщуються по різних траєкторіях і розподіляються вздовж завантажувальної кромки сепаруючої секції 5 так, що на доріжки 18 нижнього кільцевого транспортера надходить насіння з найбільшою густиною (фракція III), у верхній - насіння з найменшою густиною (фракція І), а в середній сходить проміжна фракція насіння II. Фракції насіння скребками 19 вивантажуються за межі машини у лотки 20. У результаті роботи машини вихідна насіннєва суміш розділяється по густині на декілька фракцій. Для встановлення оптимального кінематичного режиму руху сепаруючої поверхні при розділенні насіння різних сільськогосподарських культур використовується два незалежних регульованих привода: обертання ротора, виконаного у вигляді шківа 31 та зубчатого колеса 32, закріплених на порожнистому валу 30, встановленому через підшипники на неексцентричну частину ексцентрикового вала 6, та шестерні 33, закріпленої на каркасі 4 ротора 3; обертання ексцентрикового вала 6 виконується за допомогою жорстко закріпленого на цьому валу шківа 29. Розділення повітропроникною поверхнею сепаруючих секцій 5 виконано за допомогою лабіринтів 10, 11 та 12 на дві частини, одна з яких - верхня - продувається нагнітальним повітряним потоком, який підводиться вентилятором через патрубок 16, а інша - всмоктуючим повітряним потоком, створеним аспіраційною системою, під'єднаною до патрубка 9, забезпечує диференційоване підведення повітря до частин поверхні з різною товщиною шару сепарованої суміші: до верхньої частини, де товщина шару більша, - більш інтенсивний повітряний потік, а до нижньої - менш інтенсивний повітряний потік, що покращує якість розділення. Так як направляючі рифлення 23, 24 кожної сепаруючої секції 5 мають у нормальному перерізі вертикальною площиною форму клина, оберненого ребром до осі обертання, кут між верхньою гранню котрого і вертикаллю гострий - то це забезпечує зниження вертикальної складової швидкості шарів, що лежать нижче. Направлення їх вздовж рифлення сприяє розпушуванню шару без перемішування нижніх і верхніх частинок шару і покращує якість розділення насіння на фракції. Зменшення висоти рифлення і кута між твірною верхньої грані і вертикаллю, а також збільшення довжини рифлення при віддаленні від місця подачі суміші на 2 UA 98405 U 5 секцію сприяє плавному зменшенню товщини шару у зв'язку з розширенням фронту його руху, що покращує якість розділення насіння на фракції. Так як привід обертання ротора здійснюється зубчатою передачею через жорсткий порожнистий вал від шківа, то це забезпечує чітку кінематику точок сепаруючої поверхні, що створює оптимальні умови технологічного процесу сепарації насіннєвої суміші та підвищує ефективність розділення насіннєвої суміші на фракції по густині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Насіннєочисна пневмовіброцентрифуга, яка включає вертикальний обертовий ротор, утворений ступінчато закріпленими на його каркасі сепаруючими секціями і встановлений за допомогою підшипників на ексцентриковому валу, котрий обертається, пристрій для подачі насіннєвої суміші та виводу виділених фракцій, повітряну систему, приводи для обертання ротора і колових коливань у горизонтальній площині та кожух, яка відрізняється тим, що привід включає встановлений за допомогою підшипників на неексцентричній частині ексцентричний порожнистий вал з шківом і зубчатим колесом з внутрішніми зубами, які знаходяться в зчепленні з зубами шестірні, закріпленої на каркасі ротора. 2. Насіннєочисна пневмовіброцентрифуга за п. 1, яка відрізняється тим, що шківи приводів розміщені на нижніх консольних ділянках валів. 3 UA 98405 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюPrylutskyi Anatolii Nazarovych, Stepanenko Serhii Petrovych, Shvydia Viktor OLeksandrovych
Автори російськоюПрилуцкий Анатолий Назарович, Степаненко Сергей Петрович, Швыдя Виктор Александрович
МПК / Мітки
МПК: B07B 1/26
Мітки: насіннєочисна, пневмовіброцентрифуга
