Машина для очищення насіння

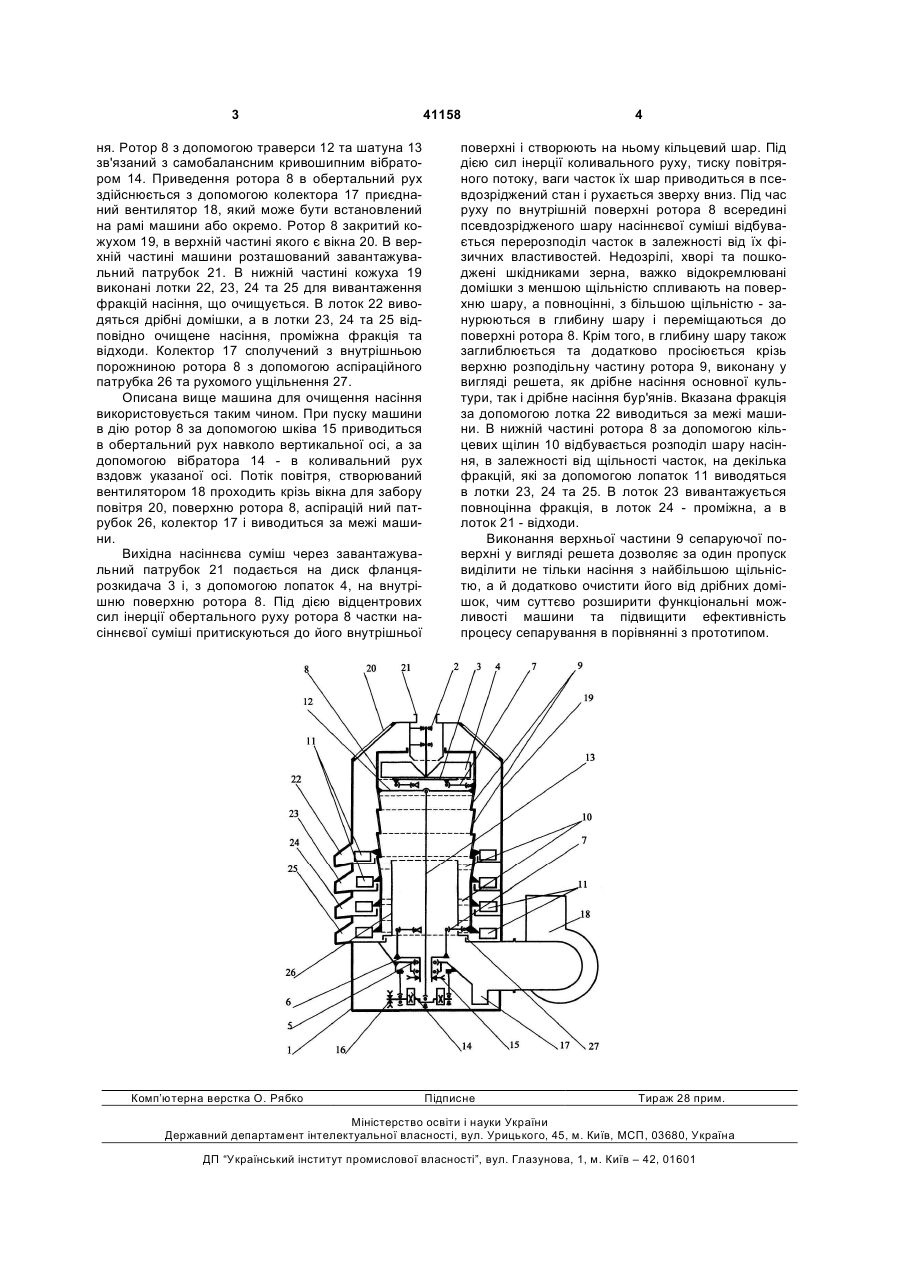

Машина для очищення насіння, що включає раму, на опорах якої встановлений вертикальний повітропроникний ступінчастий ротор, аспіраційний патрубок, приводи ротора, яка відрізняється тим, що верхня частина сепаруючої поверхні виконана у вигляді решета. (19) (21) u200813544 (22) 24.11.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ, UA (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 ня. Ротор 8 з допомогою траверси 12 та шатуна 13 зв'язаний з самобалансним кривошипним вібратором 14. Приведення ротора 8 в обертальний рух здійснюється з допомогою колектора 17 приєднаний вентилятор 18, який може бути встановлений на рамі машини або окремо. Ротор 8 закритий кожухом 19, в верхній частині якого є вікна 20. В верхній частині машини розташований завантажувальний патрубок 21. В нижній частині кожуха 19 виконані лотки 22, 23, 24 та 25 для вивантаження фракцій насіння, що очищується. В лоток 22 виводяться дрібні домішки, а в лотки 23, 24 та 25 відповідно очищене насіння, проміжна фракція та відходи. Колектор 17 сполучений з внутрішньою порожниною ротора 8 з допомогою аспіраційного патрубка 26 та рухомого ущільнення 27. Описана вище машина для очищення насіння використовується таким чином. При пуску машини в дію ротор 8 за допомогою шківа 15 приводиться в обертальний рух навколо вертикальної осі, а за допомогою вібратора 14 - в коливальний рух вздовж указаної осі. Потік повітря, створюваний вентилятором 18 проходить крізь вікна для забору повітря 20, поверхню ротора 8, аспірацій ний патрубок 26, колектор 17 і виводиться за межі машини. Вихідна насіннєва суміш через завантажувальний патрубок 21 подається на диск фланцярозкидача 3 і, з допомогою лопаток 4, на внутрішню поверхню ротора 8. Під дією відцентрових сил інерції обертального руху ротора 8 частки насіннєвої суміші притискуються до його внутрішньої Комп’ютерна верстка О. Рябко 41158 4 поверхні і створюють на ньому кільцевий шар. Під дією сил інерції коливального руху, тиску повітряного потоку, ваги часток їх шар приводиться в псевдозріджений стан і рухається зверху вниз. Під час руху по внутрішній поверхні ротора 8 всередині псевдозрідженого шару насіннєвої суміші відбувається перерозподіл часток в залежності від їх фізичних властивостей. Недозрілі, хворі та пошкоджені шкідниками зерна, важко відокремлювані домішки з меншою щільністю спливають на поверхню шару, а повноцінні, з більшою щільністю - занурюються в глибину шару і переміщаються до поверхні ротора 8. Крім того, в глибину шару також заглиблюється та додатково просіюється крізь верхню розподільну частину ротора 9, виконану у вигляді решета, як дрібне насіння основної культури, так і дрібне насіння бур'янів. Вказана фракція за допомогою лотка 22 виводиться за межі машини. В нижній частині ротора 8 за допомогою кільцевих щілин 10 відбувається розподіл шару насіння, в залежності від щільності часток, на декілька фракцій, які за допомогою лопаток 11 виводяться в лотки 23, 24 та 25. В лоток 23 вивантажується повноцінна фракція, в лоток 24 - проміжна, а в лоток 21 - відходи. Виконання верхньої частини 9 сепаруючої поверхні у вигляді решета дозволяє за один пропуск виділити не тільки насіння з найбільшою щільністю, а й додатково очистити його від дрібних домішок, чим суттєво розширити функціональні можливості машини та підвищити ефективність процесу сепарування в порівнянні з прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
