Пристрій для фіксації велосипеда та інших побутових речей

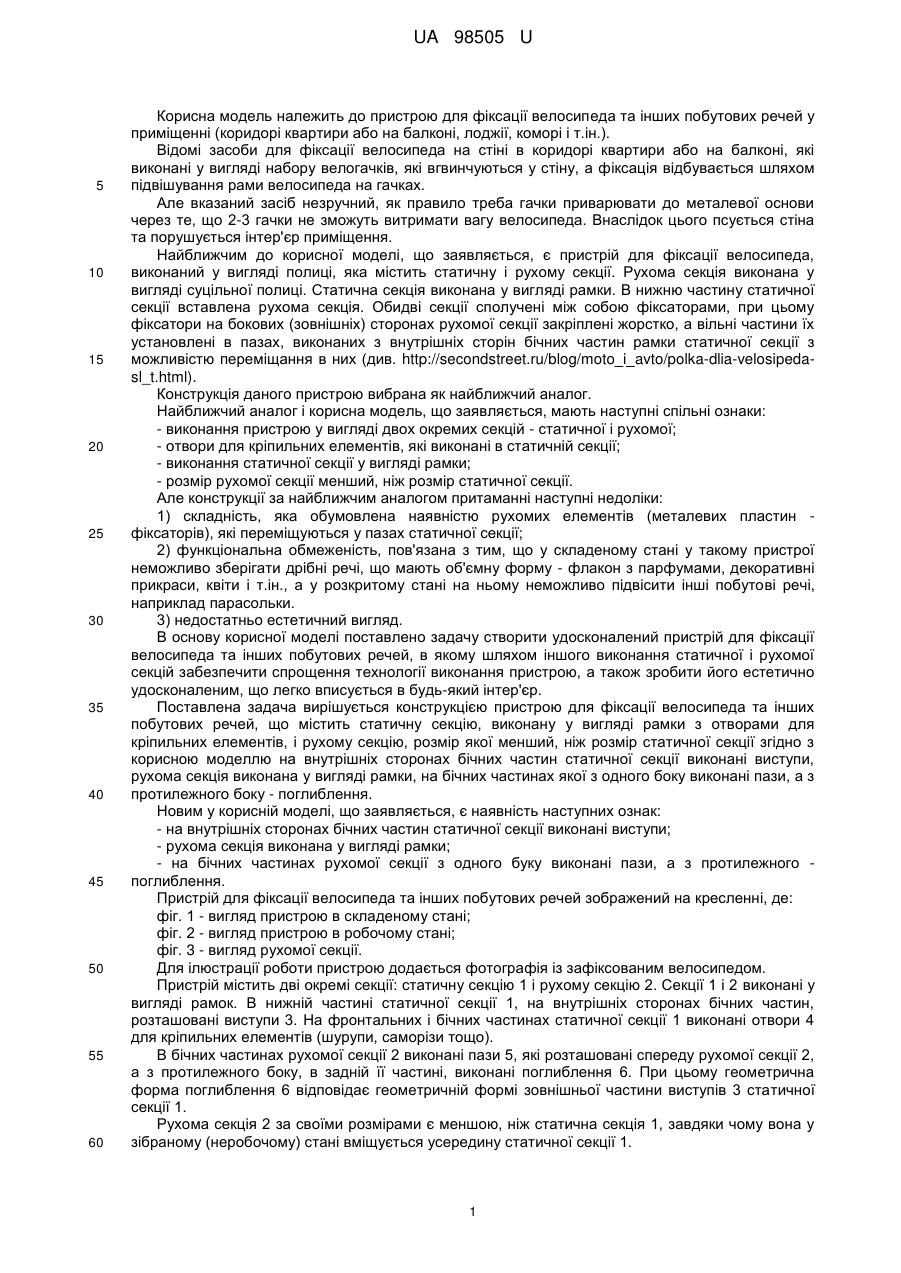

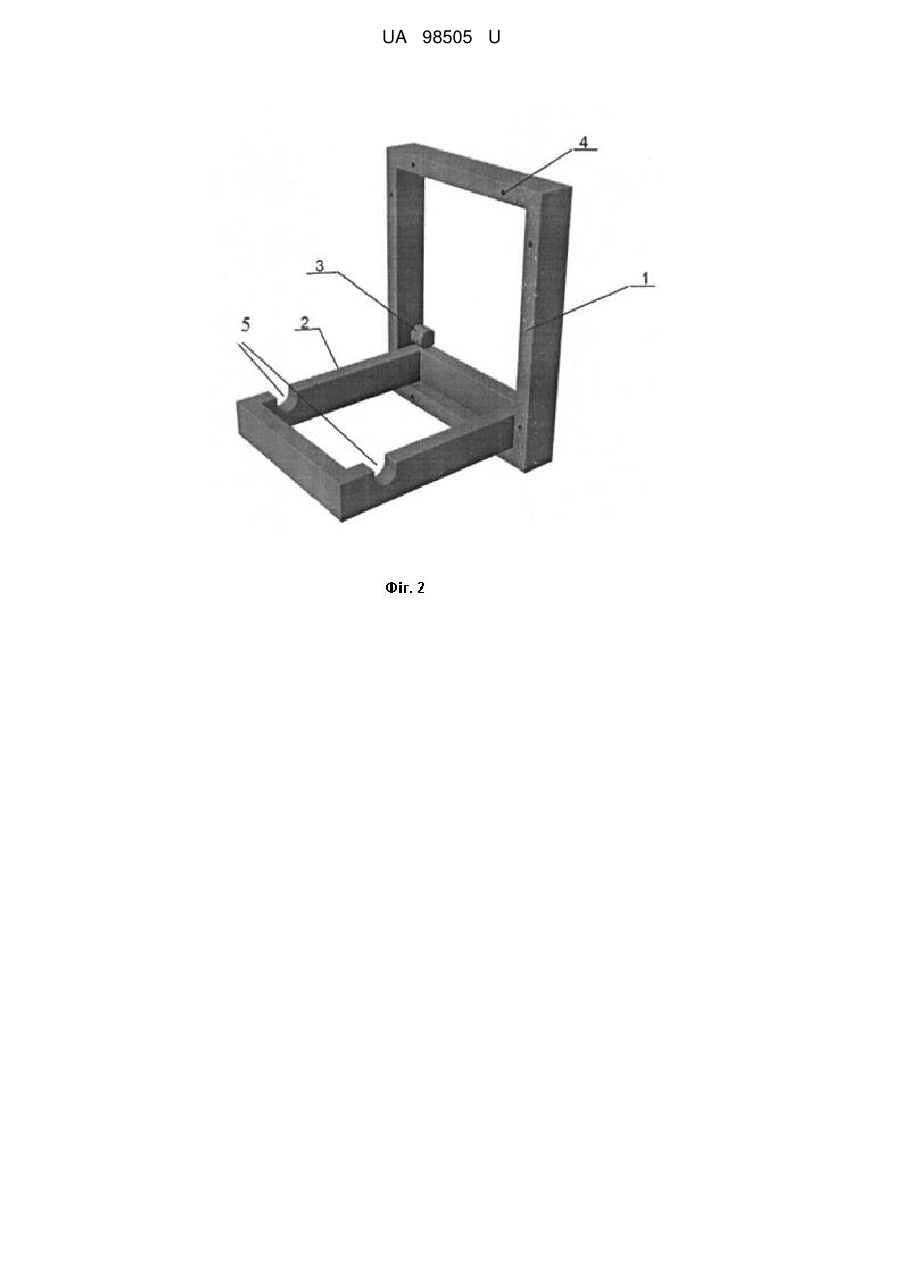

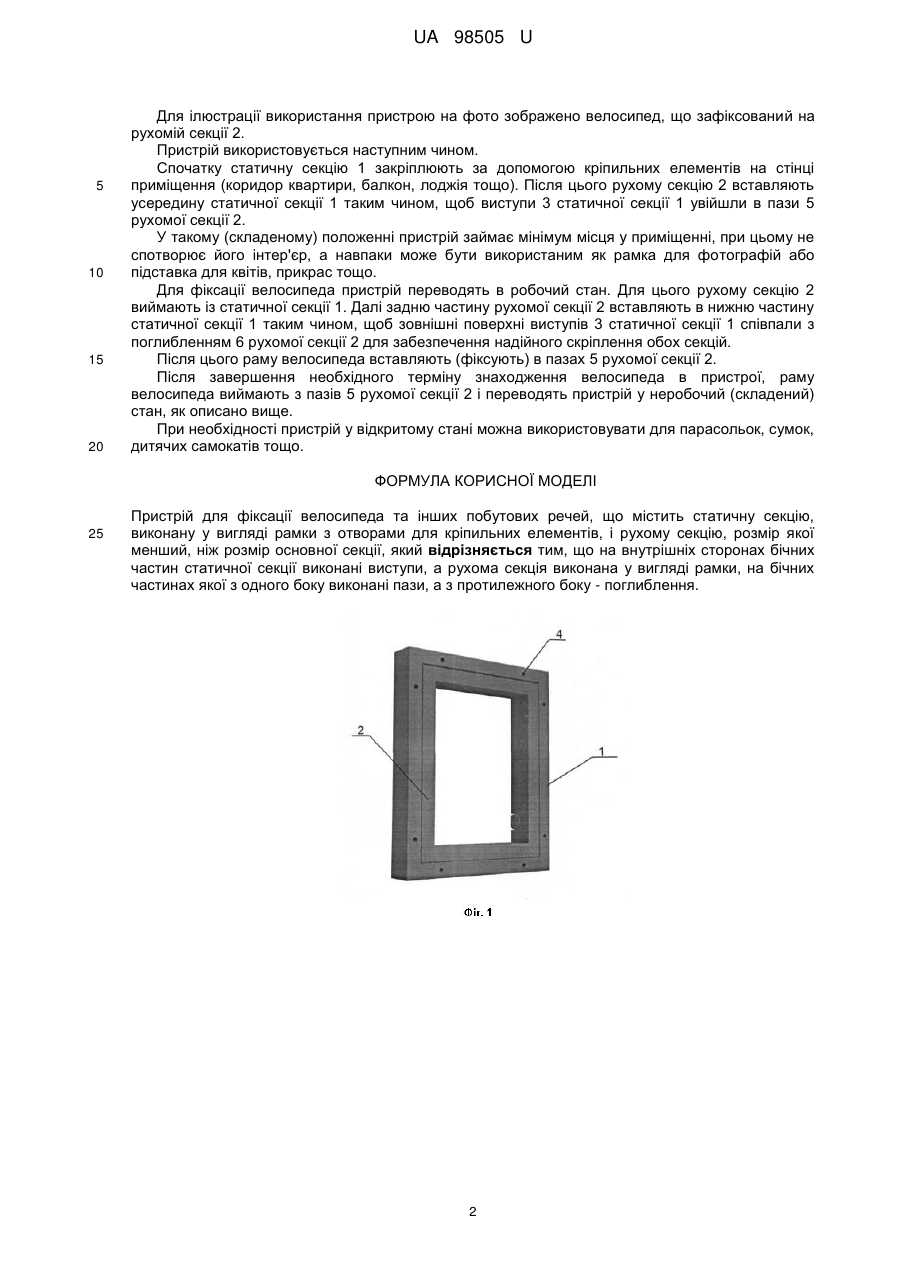

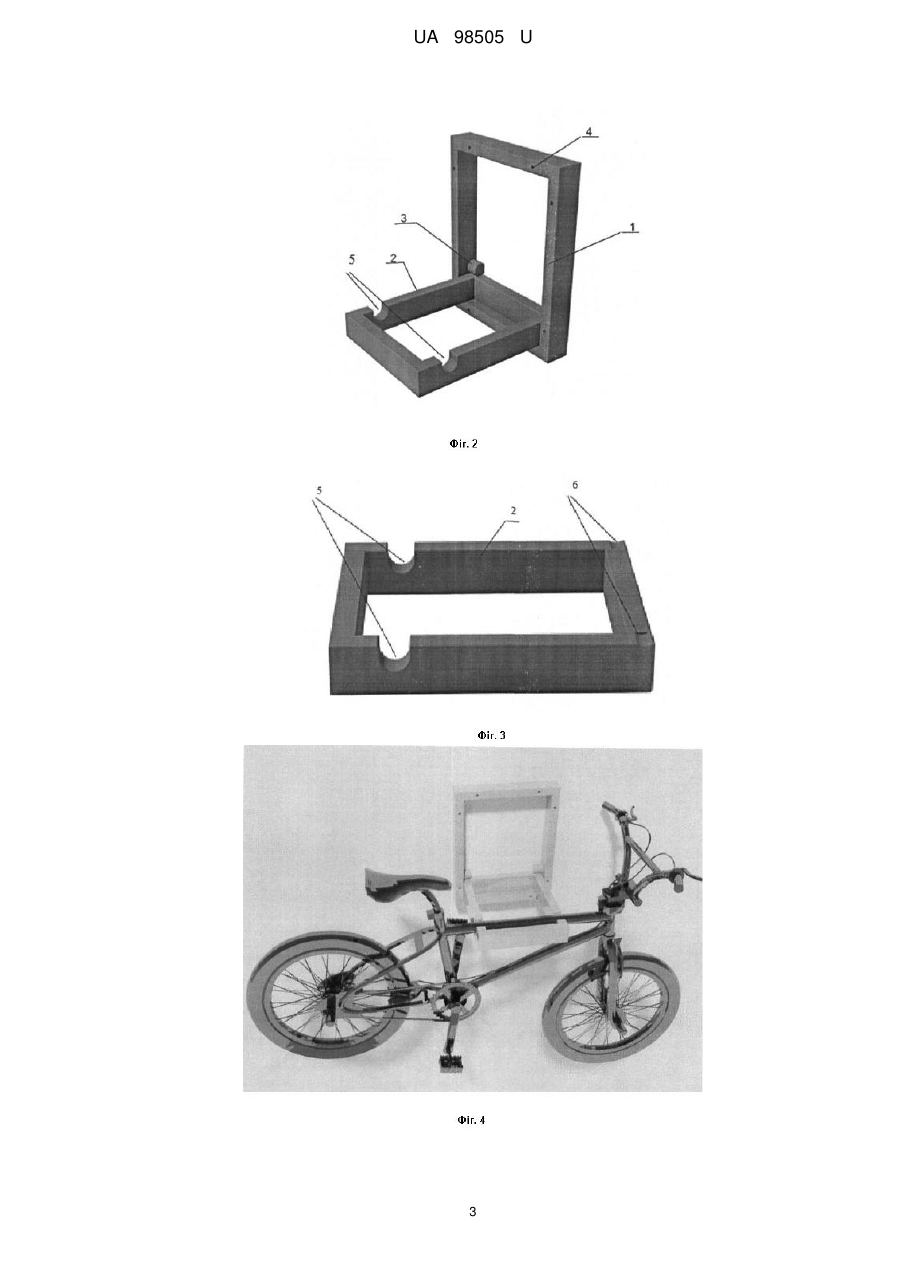

Реферат: UA 98505 U UA 98505 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристрою для фіксації велосипеда та інших побутових речей у приміщенні (коридорі квартири або на балконі, лоджії, коморі і т.ін.). Відомі засоби для фіксації велосипеда на стіні в коридорі квартири або на балконі, які виконані у вигляді набору велогачків, які вгвинчуються у стіну, а фіксація відбувається шляхом підвішування рами велосипеда на гачках. Але вказаний засіб незручний, як правило треба гачки приварювати до металевої основи через те, що 2-3 гачки не зможуть витримати вагу велосипеда. Внаслідок цього псується стіна та порушується інтер'єр приміщення. Найближчим до корисної моделі, що заявляється, є пристрій для фіксації велосипеда, виконаний у вигляді полиці, яка містить статичну і рухому секції. Рухома секція виконана у вигляді суцільної полиці. Статична секція виконана у вигляді рамки. В нижню частину статичної секції вставлена рухома секція. Обидві секції сполучені між собою фіксаторами, при цьому фіксатори на бокових (зовнішніх) сторонах рухомої секції закріплені жорстко, а вільні частини їх установлені в пазах, виконаних з внутрішніх сторін бічних частин рамки статичної секції з можливістю переміщання в них (див. http://secondstreet.ru/blog/moto_і_avto/polka-dlia-velosipedasl_t.html). Конструкція даного пристрою вибрана як найближчий аналог. Найближчий аналог і корисна модель, що заявляється, мають наступні спільні ознаки: - виконання пристрою у вигляді двох окремих секцій - статичної і рухомої; - отвори для кріпильних елементів, які виконані в статичній секції; - виконання статичної секції у вигляді рамки; - розмір рухомої секції менший, ніж розмір статичної секції. Але конструкції за найближчим аналогом притаманні наступні недоліки: 1) складність, яка обумовлена наявністю рухомих елементів (металевих пластин фіксаторів), які переміщуються у пазах статичної секції; 2) функціональна обмеженість, пов'язана з тим, що у складеному стані у такому пристрої неможливо зберігати дрібні речі, що мають об'ємну форму - флакон з парфумами, декоративні прикраси, квіти і т.ін., а у розкритому стані на ньому неможливо підвісити інші побутові речі, наприклад парасольки. 3) недостатньо естетичний вигляд. В основу корисної моделі поставлено задачу створити удосконалений пристрій для фіксації велосипеда та інших побутових речей, в якому шляхом іншого виконання статичної і рухомої секцій забезпечити спрощення технології виконання пристрою, а також зробити його естетично удосконаленим, що легко вписується в будь-який інтер'єр. Поставлена задача вирішується конструкцією пристрою для фіксації велосипеда та інших побутових речей, що містить статичну секцію, виконану у вигляді рамки з отворами для кріпильних елементів, і рухому секцію, розмір якої менший, ніж розмір статичної секції згідно з корисною моделлю на внутрішніх сторонах бічних частин статичної секції виконані виступи, рухома секція виконана у вигляді рамки, на бічних частинах якої з одного боку виконані пази, а з протилежного боку - поглиблення. Новим у корисній моделі, що заявляється, є наявність наступних ознак: - на внутрішніх сторонах бічних частин статичної секції виконані виступи; - рухома секція виконана у вигляді рамки; - на бічних частинах рухомої секції з одного буку виконані пази, а з протилежного поглиблення. Пристрій для фіксації велосипеда та інших побутових речей зображений на кресленні, де: фіг. 1 - вигляд пристрою в складеному стані; фіг. 2 - вигляд пристрою в робочому стані; фіг. 3 - вигляд рухомої секції. Для ілюстрації роботи пристрою додається фотографія із зафіксованим велосипедом. Пристрій містить дві окремі секції: статичну секцію 1 і рухому секцію 2. Секції 1 і 2 виконані у вигляді рамок. В нижній частині статичної секції 1, на внутрішніх сторонах бічних частин, розташовані виступи 3. На фронтальних і бічних частинах статичної секції 1 виконані отвори 4 для кріпильних елементів (шурупи, саморізи тощо). В бічних частинах рухомої секції 2 виконані пази 5, які розташовані спереду рухомої секції 2, а з протилежного боку, в задній її частині, виконані поглиблення 6. При цьому геометрична форма поглиблення 6 відповідає геометричній формі зовнішньої частини виступів 3 статичної секції 1. Рухома секція 2 за своїми розмірами є меншою, ніж статична секція 1, завдяки чому вона у зібраному (неробочому) стані вміщується усередину статичної секції 1. 1 UA 98505 U 5 10 15 20 Для ілюстрації використання пристрою на фото зображено велосипед, що зафіксований на рухомій секції 2. Пристрій використовується наступним чином. Спочатку статичну секцію 1 закріплюють за допомогою кріпильних елементів на стінці приміщення (коридор квартири, балкон, лоджія тощо). Після цього рухому секцію 2 вставляють усередину статичної секції 1 таким чином, щоб виступи 3 статичної секції 1 увійшли в пази 5 рухомої секції 2. У такому (складеному) положенні пристрій займає мінімум місця у приміщенні, при цьому не спотворює його інтер'єр, а навпаки може бути використаним як рамка для фотографій або підставка для квітів, прикрас тощо. Для фіксації велосипеда пристрій переводять в робочий стан. Для цього рухому секцію 2 виймають із статичної секції 1. Далі задню частину рухомої секції 2 вставляють в нижню частину статичної секції 1 таким чином, щоб зовнішні поверхні виступів 3 статичної секції 1 співпали з поглибленням 6 рухомої секції 2 для забезпечення надійного скріплення обох секцій. Після цього раму велосипеда вставляють (фіксують) в пазах 5 рухомої секції 2. Після завершення необхідного терміну знаходження велосипеда в пристрої, раму велосипеда виймають з пазів 5 рухомої секції 2 і переводять пристрій у неробочий (складений) стан, як описано вище. При необхідності пристрій у відкритому стані можна використовувати для парасольок, сумок, дитячих самокатів тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для фіксації велосипеда та інших побутових речей, що містить статичну секцію, виконану у вигляді рамки з отворами для кріпильних елементів, і рухому секцію, розмір якої менший, ніж розмір основної секції, який відрізняється тим, що на внутрішніх сторонах бічних частин статичної секції виконані виступи, а рухома секція виконана у вигляді рамки, на бічних частинах якої з одного боку виконані пази, а з протилежного боку - поглиблення. 2 UA 98505 U 3 UA 98505 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
