Додатковий електропривід велосипеда
Номер патенту: 16987
Опубліковано: 15.09.2006
Формула / Реферат
Додатковий електропривід велосипеда, що містить акумулятор електричної енергії, електродвигун, вихідний вал якого кінематично зв'язаний з приводом колеса за допомогою обгінної муфти, пристрій керування приводом, який відрізняється тим, що акумулятор і електродвигун закріплено над заднім колесом, а вал електродвигуна з'єднаний з редуктором, на вихідному валу якого встановлена зірочка, що зв'язана ланцюгом із зірочкою, з'єднаною з обгінною муфтою, яка встановлена на осі колеса і з'єднана з привідною втулкою велосипеда, а на рамі встановлено пристрій керування приводом, з'єднаний електричною проводкою з акумулятором і електродвигуном.
Текст

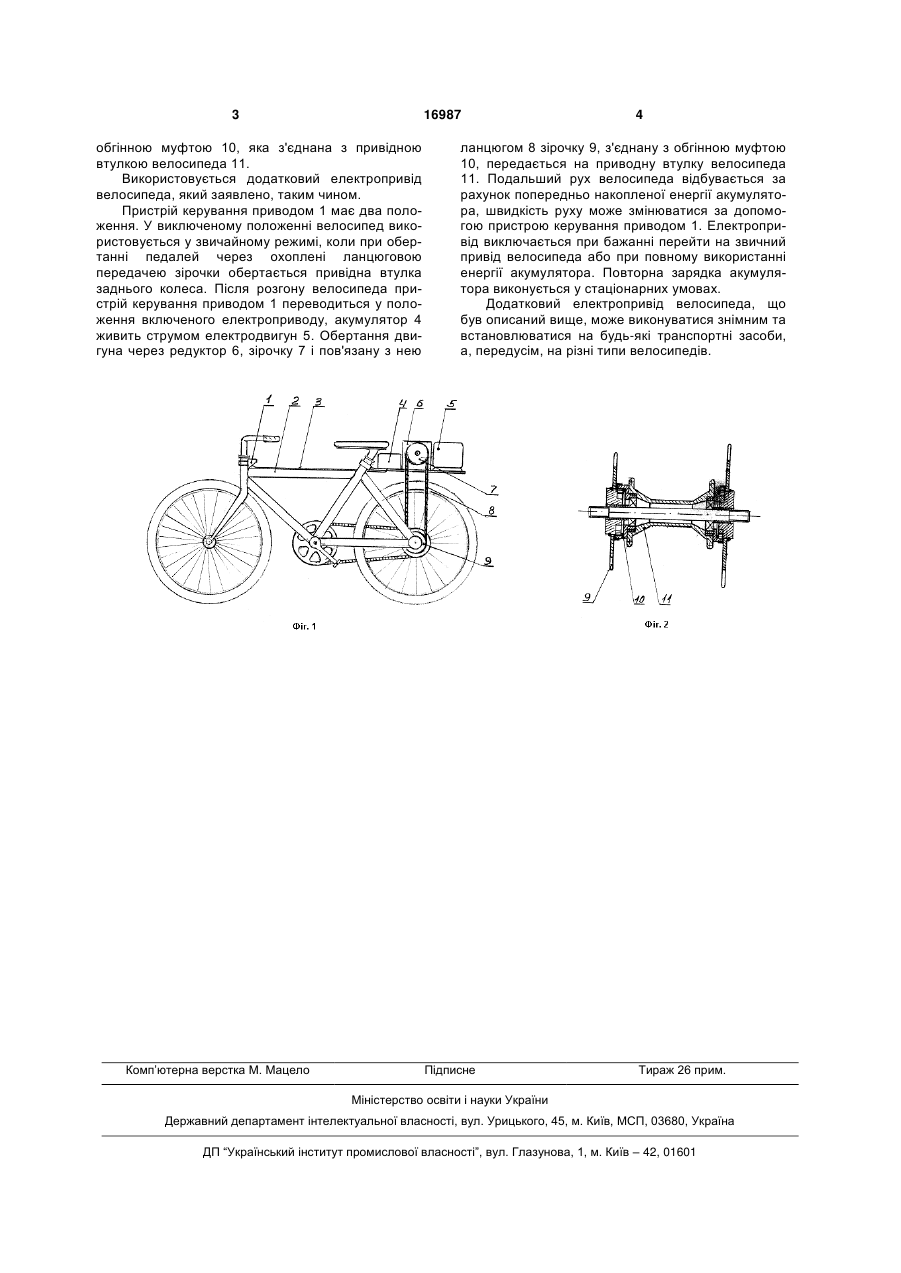

Додатковий електропривід велосипеда, що містить акумулятор електричної енергії, електродвигун, вихідний вал якого кінематично зв'язаний з 3 16987 обгінною муфтою 10, яка з'єднана з привідною втулкою велосипеда 11. Використовується додатковий електропривід велосипеда, який заявлено, таким чином. Пристрій керування приводом 1 має два положення. У виключеному положенні велосипед використовується у звичайному режимі, коли при обертанні педалей через охоплені ланцюговою передачею зірочки обертається привідна втулка заднього колеса. Після розгону велосипеда пристрій керування приводом 1 переводиться у положення включеного електроприводу, акумулятор 4 живить струмом електродвигун 5. Обертання двигуна через редуктор 6, зірочку 7 і пов'язану з нею Комп’ютерна верстка М. Мацело 4 ланцюгом 8 зірочку 9, з'єднану з обгінною муфтою 10, передається на приводну втулку велосипеда 11. Подальший рух велосипеда відбувається за рахунок попередньо накопленої енергії акумулятора, швидкість руху може змінюватися за допомогою пристрою керування приводом 1. Електропривід виключається при бажанні перейти на звичний привід велосипеда або при повному використанні енергії акумулятора. Повторна зарядка акумулятора виконується у стаціонарних умовах. Додатковий електропривід велосипеда, що був описаний вище, може виконуватися знімним та встановлюватися на будь-які транспортні засоби, а, передусім, на різні типи велосипедів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdditional electric drive of bicycle
Автори англійськоюPed Valerii Viktorovych
Назва патенту російськоюДополнительный электропривод велосипеда
Автори російськоюПедь Валерий Викторович
МПК / Мітки
Мітки: електропривід, велосипеда, додатковий
Код посилання
<a href="https://ua.patents.su/2-16987-dodatkovijj-elektroprivid-velosipeda.html" target="_blank" rel="follow" title="База патентів України">Додатковий електропривід велосипеда</a>
