Черв’ячна машина для перероблення матеріалів з використанням високомолекулярних сполук

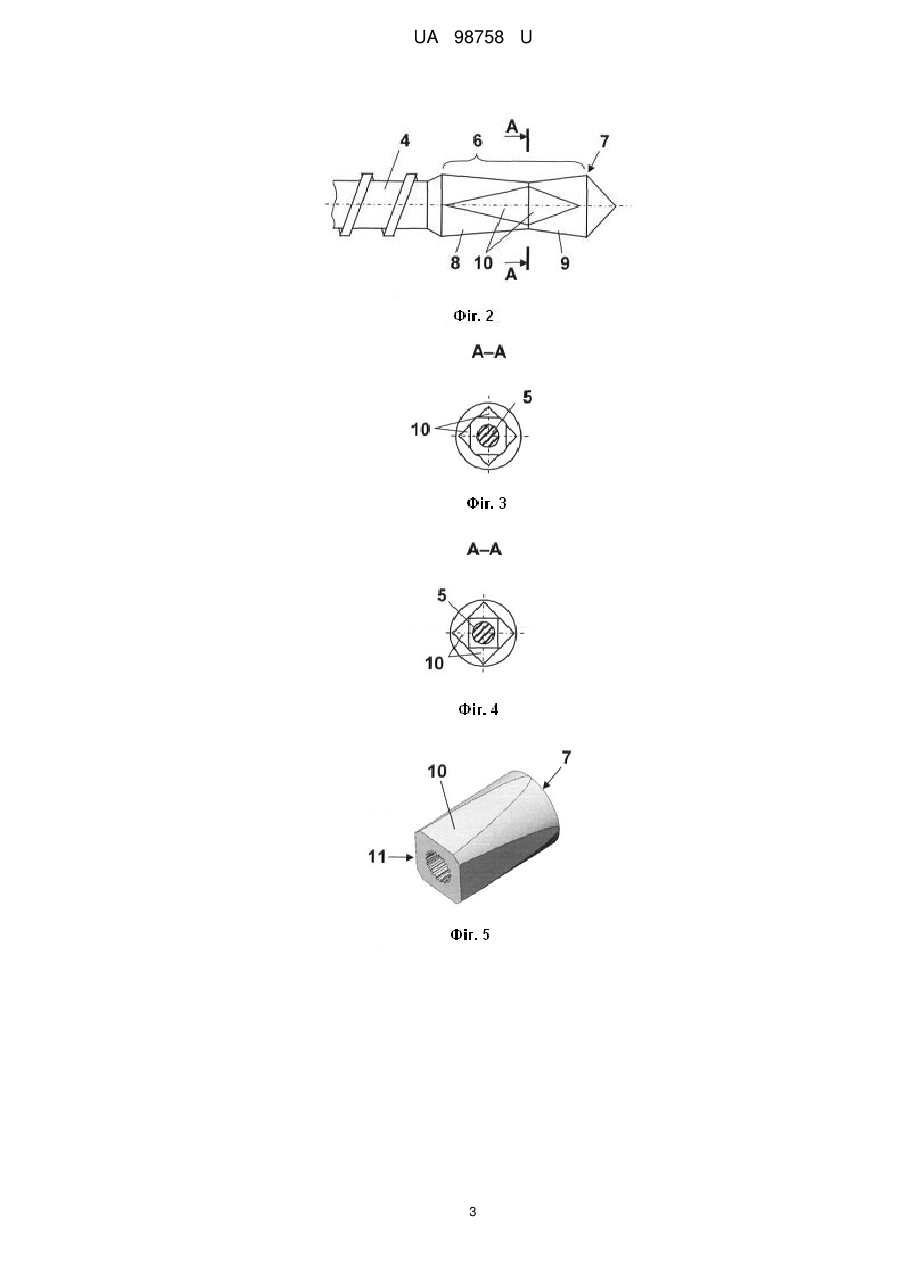

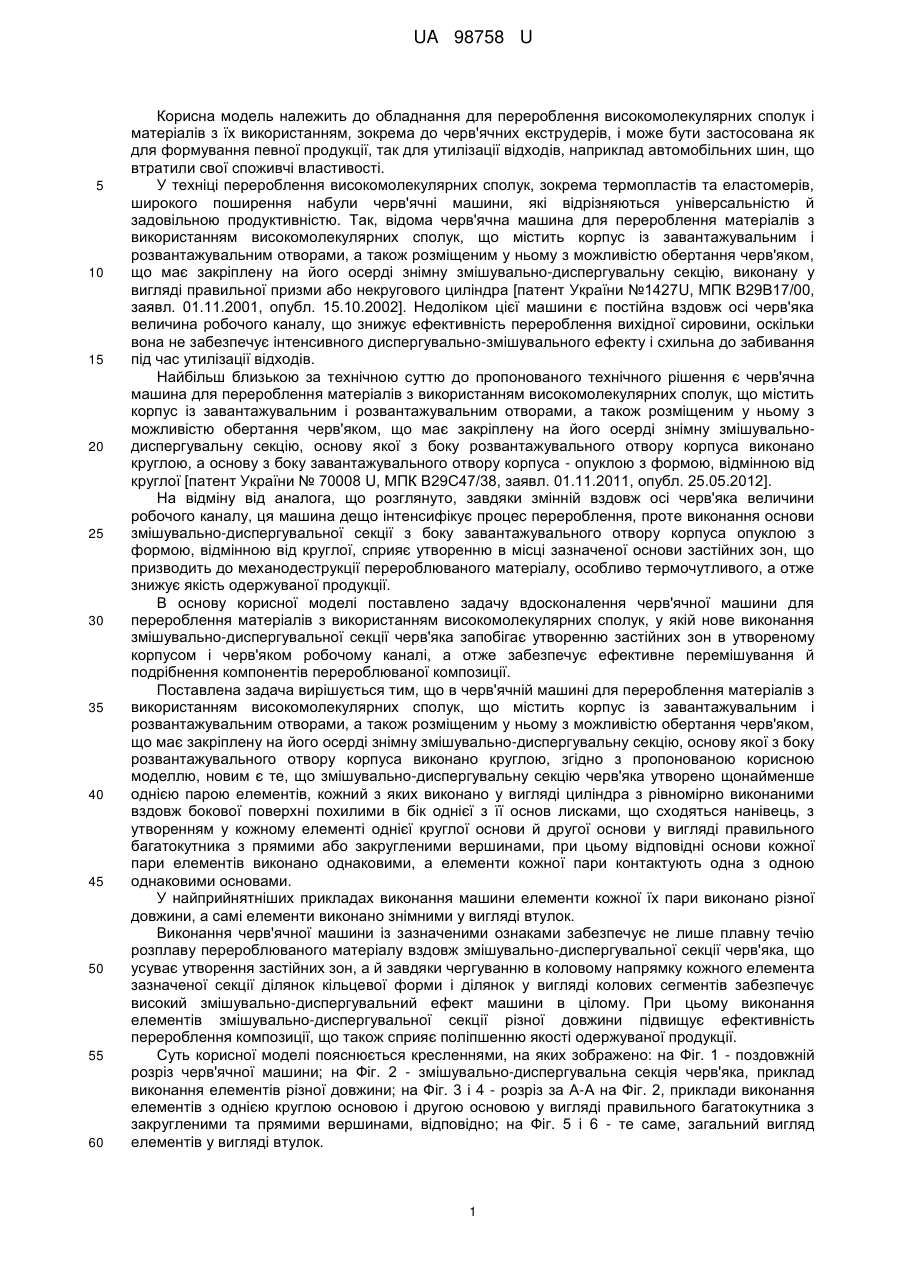

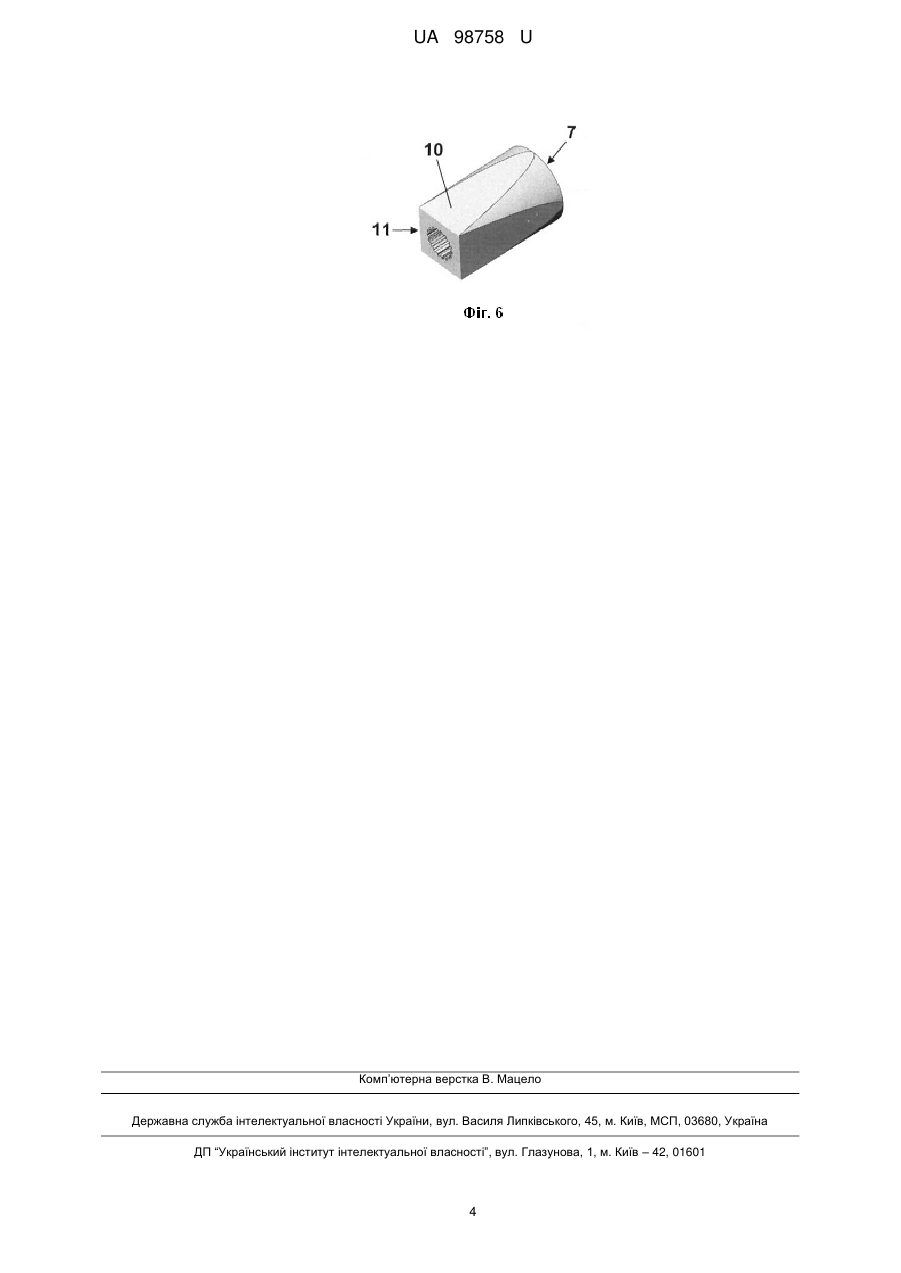

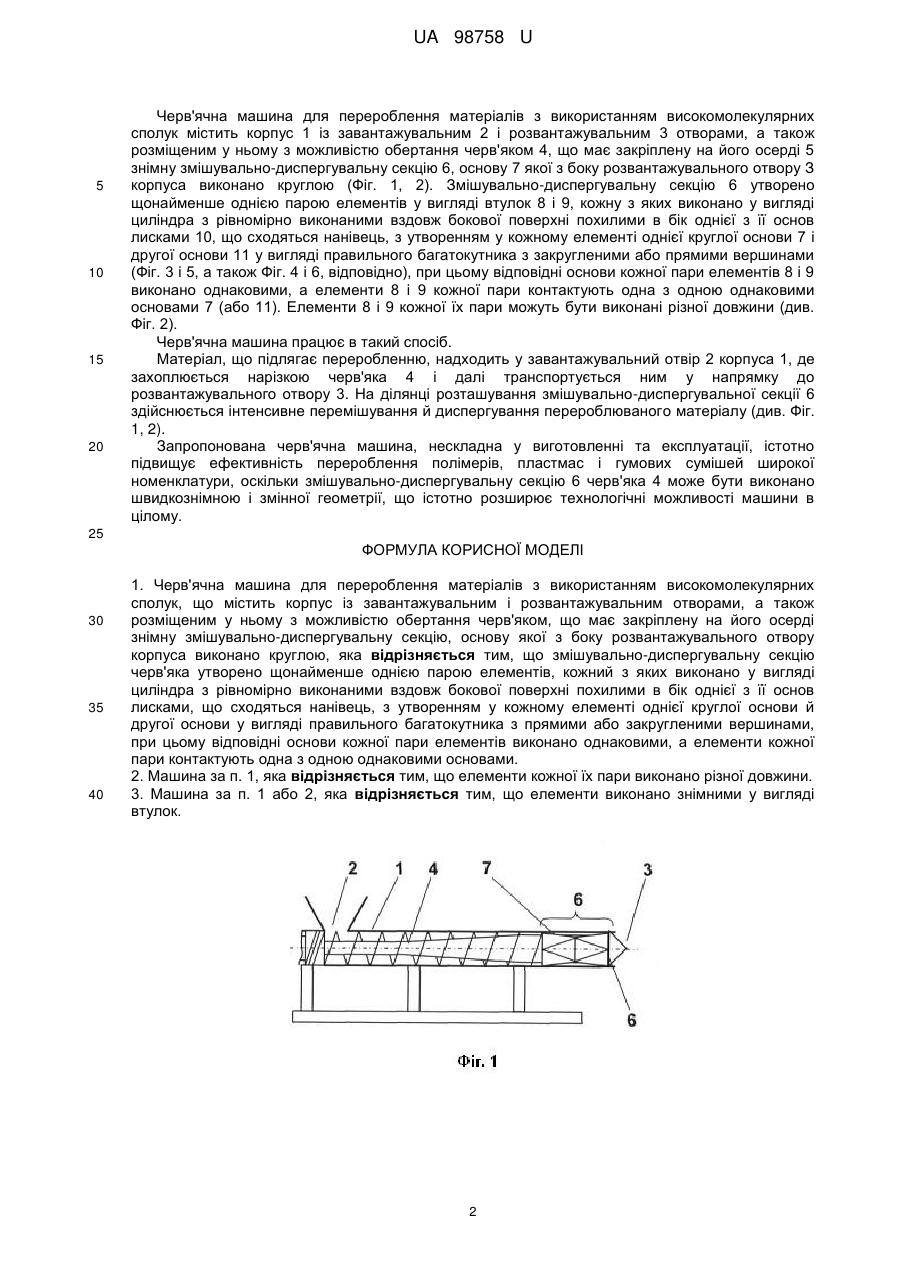

Реферат: Черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має закріплену на його осерді знімну змішувально-диспергувальну секцію, основу якої з боку розвантажувального отвору корпуса виконано круглою, причому змішувально-диспергувальну секцію черв'яка утворено щонайменше однією парою елементів, кожний з яких виконано у вигляді циліндра з рівномірно виконаними вздовж бокової поверхні похилими в бік однієї з її основ лисками, що сходяться нанівець, з утворенням у кожному елементі однієї круглої основи й другої основи у вигляді правильного багатокутника з прямими або закругленими вершинами, при цьому відповідні основи кожної пари елементів виконано однаковими, а елементи кожної пари контактують одна з одною однаковими основами. UA 98758 U (12) UA 98758 U UA 98758 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для перероблення високомолекулярних сполук і матеріалів з їх використанням, зокрема до черв'ячних екструдерів, і може бути застосована як для формування певної продукції, так для утилізації відходів, наприклад автомобільних шин, що втратили свої споживчі властивості. У техніці перероблення високомолекулярних сполук, зокрема термопластів та еластомерів, широкого поширення набули черв'ячні машини, які відрізняються універсальністю й задовільною продуктивністю. Так, відома черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має закріплену на його осерді знімну змішувально-диспергувальну секцію, виконану у вигляді правильної призми або некругового циліндра [патент України №1427U, МПК В29В17/00, заявл. 01.11.2001, опубл. 15.10.2002]. Недоліком цієї машини є постійна вздовж осі черв'яка величина робочого каналу, що знижує ефективність перероблення вихідної сировини, оскільки вона не забезпечує інтенсивного диспергувально-змішувального ефекту і схильна до забивання під час утилізації відходів. Найбільш близькою за технічною суттю до пропонованого технічного рішення є черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має закріплену на його осерді знімну змішувальнодиспергувальну секцію, основу якої з боку розвантажувального отвору корпуса виконано круглою, а основу з боку завантажувального отвору корпуса - опуклою з формою, відмінною від круглої [патент України № 70008 U, МПК В29С47/38, заявл. 01.11.2011, опубл. 25.05.2012]. На відміну від аналога, що розглянуто, завдяки змінній вздовж осі черв'яка величини робочого каналу, ця машина дещо інтенсифікує процес перероблення, проте виконання основи змішувально-диспергувальної секції з боку завантажувального отвору корпуса опуклою з формою, відмінною від круглої, сприяє утворенню в місці зазначеної основи застійних зон, що призводить до механодеструкції перероблюваного матеріалу, особливо термочутливого, а отже знижує якість одержуваної продукції. В основу корисної моделі поставлено задачу вдосконалення черв'ячної машини для перероблення матеріалів з використанням високомолекулярних сполук, у якій нове виконання змішувально-диспергувальної секції черв'яка запобігає утворенню застійних зон в утвореному корпусом і черв'яком робочому каналі, а отже забезпечує ефективне перемішування й подрібнення компонентів перероблюваної композиції. Поставлена задача вирішується тим, що в черв'ячній машині для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має закріплену на його осерді знімну змішувально-диспергувальну секцію, основу якої з боку розвантажувального отвору корпуса виконано круглою, згідно з пропонованою корисною моделлю, новим є те, що змішувально-диспергувальну секцію черв'яка утворено щонайменше однією парою елементів, кожний з яких виконано у вигляді циліндра з рівномірно виконаними вздовж бокової поверхні похилими в бік однієї з її основ лисками, що сходяться нанівець, з утворенням у кожному елементі однієї круглої основи й другої основи у вигляді правильного багатокутника з прямими або закругленими вершинами, при цьому відповідні основи кожної пари елементів виконано однаковими, а елементи кожної пари контактують одна з одною однаковими основами. У найприйнятніших прикладах виконання машини елементи кожної їх пари виконано різної довжини, а самі елементи виконано знімними у вигляді втулок. Виконання черв'ячної машини із зазначеними ознаками забезпечує не лише плавну течію розплаву перероблюваного матеріалу вздовж змішувально-диспергувальної секції черв'яка, що усуває утворення застійних зон, а й завдяки чергуванню в коловому напрямку кожного елемента зазначеної секції ділянок кільцевої форми і ділянок у вигляді колових сегментів забезпечує високий змішувально-диспергувальний ефект машини в цілому. При цьому виконання елементів змішувально-диспергувальної секції різної довжини підвищує ефективність перероблення композиції, що також сприяє поліпшенню якості одержуваної продукції. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз черв'ячної машини; на Фіг. 2 - змішувально-диспергувальна секція черв'яка, приклад виконання елементів різної довжини; на Фіг. 3 і 4 - розріз за А-А на Фіг. 2, приклади виконання елементів з однією круглою основою і другою основою у вигляді правильного багатокутника з закругленими та прямими вершинами, відповідно; на Фіг. 5 і 6 - те саме, загальний вигляд елементів у вигляді втулок. 1 UA 98758 U 5 10 15 20 Черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук містить корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, а також розміщеним у ньому з можливістю обертання черв'яком 4, що має закріплену на його осерді 5 знімну змішувально-диспергувальну секцію 6, основу 7 якої з боку розвантажувального отвору З корпуса виконано круглою (Фіг. 1, 2). Змішувально-диспергувальну секцію 6 утворено щонайменше однією парою елементів у вигляді втулок 8 і 9, кожну з яких виконано у вигляді циліндра з рівномірно виконаними вздовж бокової поверхні похилими в бік однієї з її основ лисками 10, що сходяться нанівець, з утворенням у кожному елементі однієї круглої основи 7 і другої основи 11 у вигляді правильного багатокутника з закругленими або прямими вершинами (Фіг. 3 і 5, а також Фіг. 4 і 6, відповідно), при цьому відповідні основи кожної пари елементів 8 і 9 виконано однаковими, а елементи 8 і 9 кожної пари контактують одна з одною однаковими основами 7 (або 11). Елементи 8 і 9 кожної їх пари можуть бути виконані різної довжини (див. Фіг. 2). Черв'ячна машина працює в такий спосіб. Матеріал, що підлягає переробленню, надходить у завантажувальний отвір 2 корпуса 1, де захоплюється нарізкою черв'яка 4 і далі транспортується ним у напрямку до розвантажувального отвору 3. На ділянці розташування змішувально-диспергувальної секції 6 здійснюється інтенсивне перемішування й диспергування перероблюваного матеріалу (див. Фіг. 1, 2). Запропонована черв'ячна машина, нескладна у виготовленні та експлуатації, істотно підвищує ефективність перероблення полімерів, пластмас і гумових сумішей широкої номенклатури, оскільки змішувально-диспергувальну секцію 6 черв'яка 4 може бути виконано швидкознімною і змінної геометрії, що істотно розширює технологічні можливості машини в цілому. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Черв'ячна машина для перероблення матеріалів з використанням високомолекулярних сполук, що містить корпус із завантажувальним і розвантажувальним отворами, а також розміщеним у ньому з можливістю обертання черв'яком, що має закріплену на його осерді знімну змішувально-диспергувальну секцію, основу якої з боку розвантажувального отвору корпуса виконано круглою, яка відрізняється тим, що змішувально-диспергувальну секцію черв'яка утворено щонайменше однією парою елементів, кожний з яких виконано у вигляді циліндра з рівномірно виконаними вздовж бокової поверхні похилими в бік однієї з її основ лисками, що сходяться нанівець, з утворенням у кожному елементі однієї круглої основи й другої основи у вигляді правильного багатокутника з прямими або закругленими вершинами, при цьому відповідні основи кожної пари елементів виконано однаковими, а елементи кожної пари контактують одна з одною однаковими основами. 2. Машина за п. 1, яка відрізняється тим, що елементи кожної їх пари виконано різної довжини. 3. Машина за п. 1 або 2, яка відрізняється тим, що елементи виконано знімними у вигляді втулок. 2 UA 98758 U 3 UA 98758 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
