Спосіб розігріву й зливу високов’язких продуктів із залізничної цистерни
Номер патенту: 98805
Опубліковано: 12.05.2015
Автори: Чернишов Юрій Олексійович, Волох Віктор Михайлович, Попов Олександр Леонідович, Озерський Юрій Григорович
Формула / Реферат

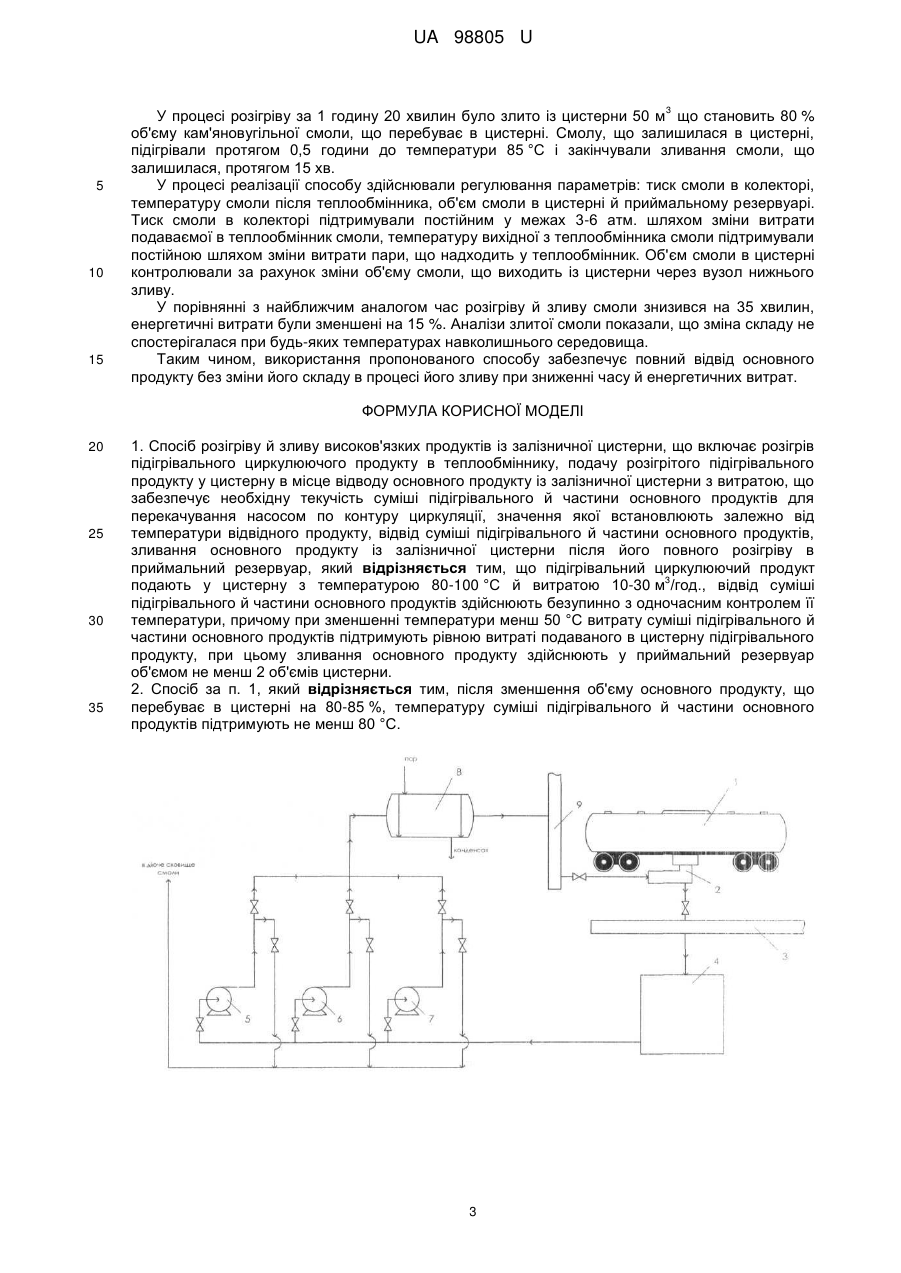

1. Спосіб розігріву й зливу високов'язких продуктів із залізничної цистерни, що включає розігрів підігрівального циркулюючого продукту в теплообміннику, подачу розігрітого підігрівального продукту у цистерну в місце відводу основного продукту із залізничної цистерни з витратою, що забезпечує необхідну текучість суміші підігрівального й частини основного продуктів для перекачування насосом по контуру циркуляції, значення якої встановлюють залежно від температури відвідного продукту, відвід суміші підігрівального й частини основного продуктів, зливання основного продукту із залізничної цистерни після його повного розігріву в приймальний резервуар, який відрізняється тим, що підігрівальний циркулюючий продукт подають у цистерну з температурою 80-100 °C й витратою 10-30 м3/год., відвід суміші підігрівального й частини основного продуктів здійснюють безупинно з одночасним контролем її температури, причому при зменшенні температури менш 50 °C витрату суміші підігрівального й частини основного продуктів підтримують рівною витраті подаваного в цистерну підігрівального продукту, при цьому зливання основного продукту здійснюють у приймальний резервуар об'ємом не менш 2 об'ємів цистерни.
2. Спосіб за п. 1, який відрізняється тим, після зменшення об'єму основного продукту, що перебуває в цистерні на 80-85 %, температуру суміші підігрівального й частини основного продуктів підтримують не менш 80 °C.
Текст

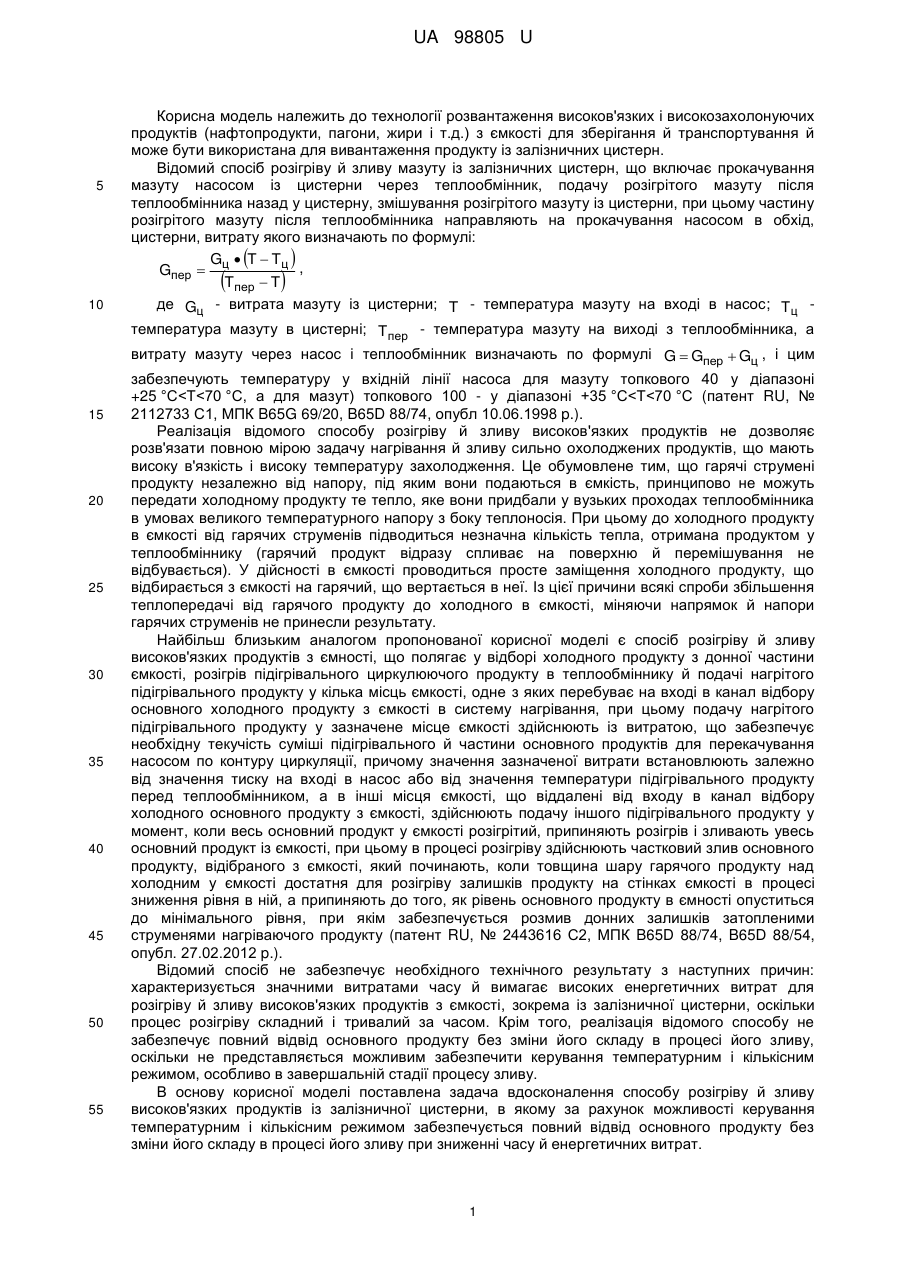

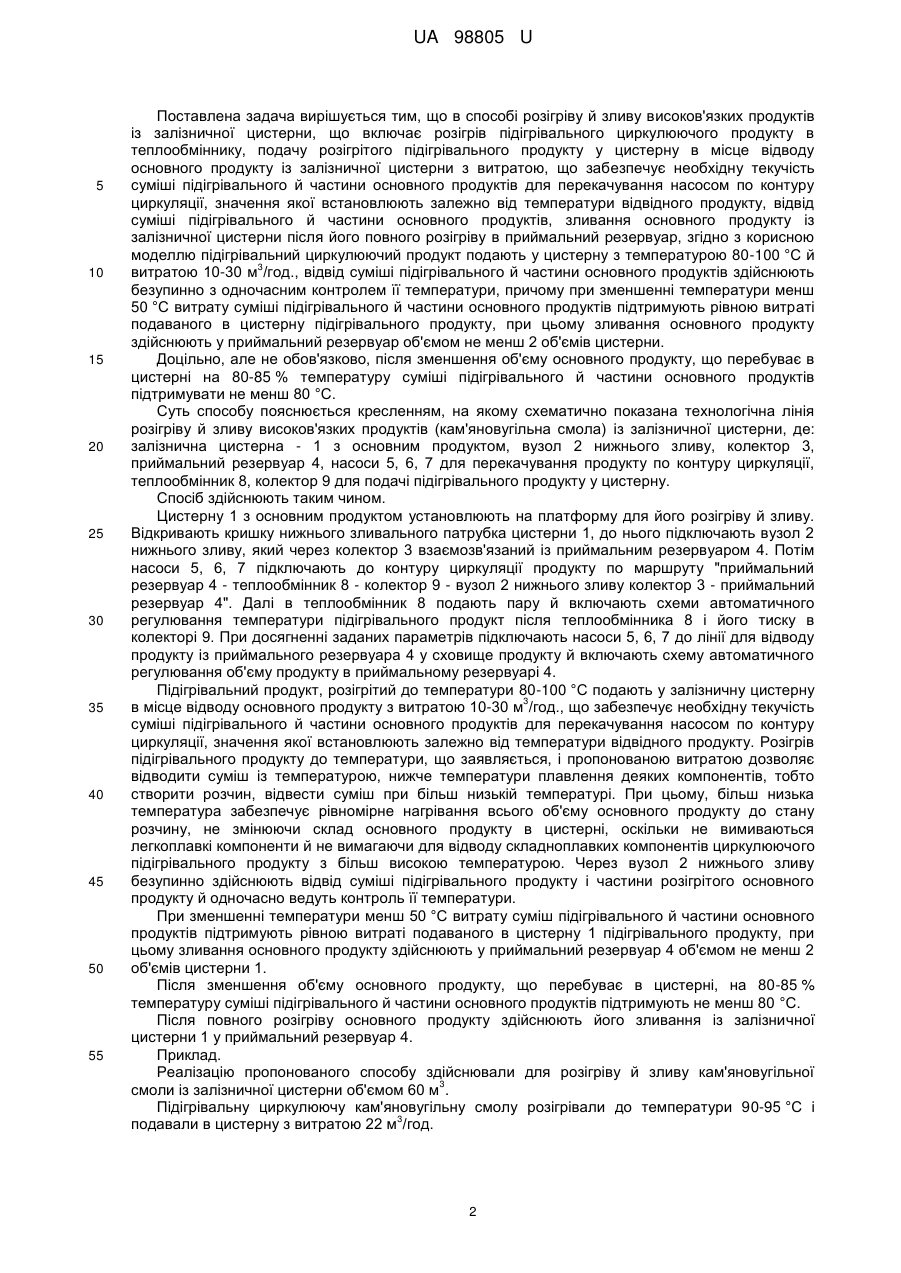

Реферат: Спосіб розігріву й зливу високов'язких продуктів із залізничної цистерни включає розігрів підігрівального циркулюючого продукту в теплообміннику, подачу розігрітого підігрівального продукту у цистерну в місце відводу основного продукту із залізничної цистерни з витратою, відвід суміші підігрівального й частини основного продуктів, зливання основного продукту із залізничної цистерни після його повного розігріву в приймальний резервуар. Підігрівальний 3 циркулюючий продукт подають у цистерну з температурою 80-100 °C й витратою 10-30 м /год. Відвід суміші підігрівального й частини основного продуктів здійснюють безупинно з одночасним контролем її температури. При зменшенні температури менш 50 °C витрату суміші підігрівального й частини основного продуктів підтримують рівною витраті подаваного в цистерну підігрівального продукту. Зливання основного продукту здійснюють у приймальний резервуар об'ємом не менш 2 об'ємів цистерни. UA 98805 U (12) UA 98805 U UA 98805 U 5 Корисна модель належить до технології розвантаження високов'язких і високозахолонуючих продуктів (нафтопродукти, пагони, жири і т.д.) з ємкості для зберігання й транспортування й може бути використана для вивантаження продукту із залізничних цистерн. Відомий спосіб розігріву й зливу мазуту із залізничних цистерн, що включає прокачування мазуту насосом із цистерни через теплообмінник, подачу розігрітого мазуту після теплообмінника назад у цистерну, змішування розігрітого мазуту із цистерни, при цьому частину розігрітого мазуту після теплообмінника направляють на прокачування насосом в обхід, цистерни, витрату якого визначають по формулі: G Т Т ц , Gпер ц Т пер Т де Gц - витрата мазуту із цистерни; Т - температура мазуту на вході в насос; Т ц 10 температура мазуту в цистерні; Т пер - температура мазуту на виході з теплообмінника, а 15 20 25 30 35 40 45 50 55 витрату мазуту через насос і теплообмінник визначають по формулі G Gпер Gц , і цим забезпечують температуру у вхідній лінії насоса для мазуту топкового 40 у діапазоні +25 °C
ДивитисяДодаткова інформація
Автори англійськоюPopov Oleksandr Leonidovych, Volokh Viktor Mykhailovych, Ozerskyi Yurii Hryhorovych, Chernyshov Yurii Oleksiiovych
Автори російськоюПопов Александр Леонидович, Волох Виктор Михайлович, Озерский Юрий Григорьевич, Чернышов Юрий Алексеевич
МПК / Мітки
МПК: B65D 88/74, B65G 69/20
Мітки: високов'язких, цистерни, спосіб, залізничної, зливу, продуктів, розігріву
