Пристрій для забезпечення своєчасного прийому медикаментів користувачем

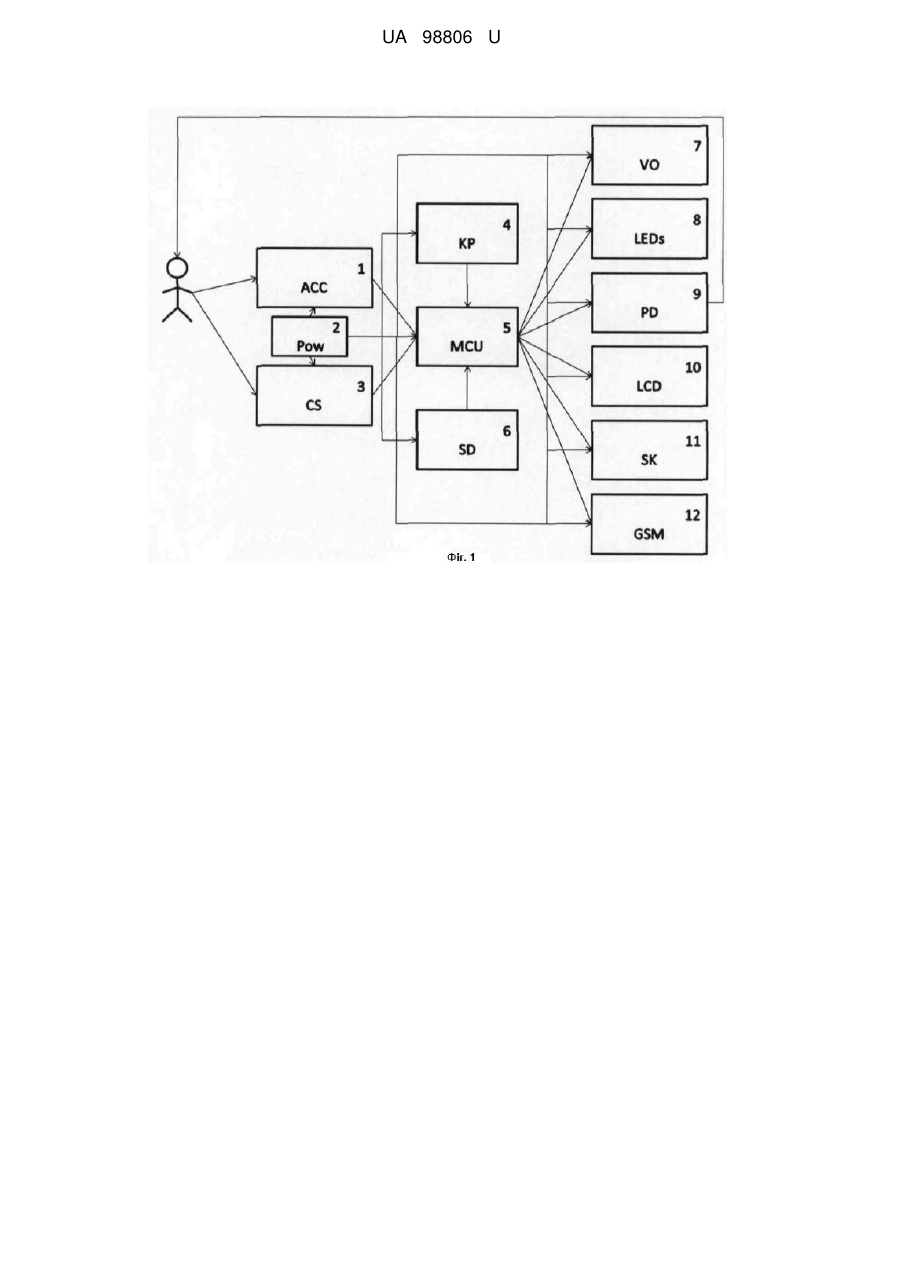

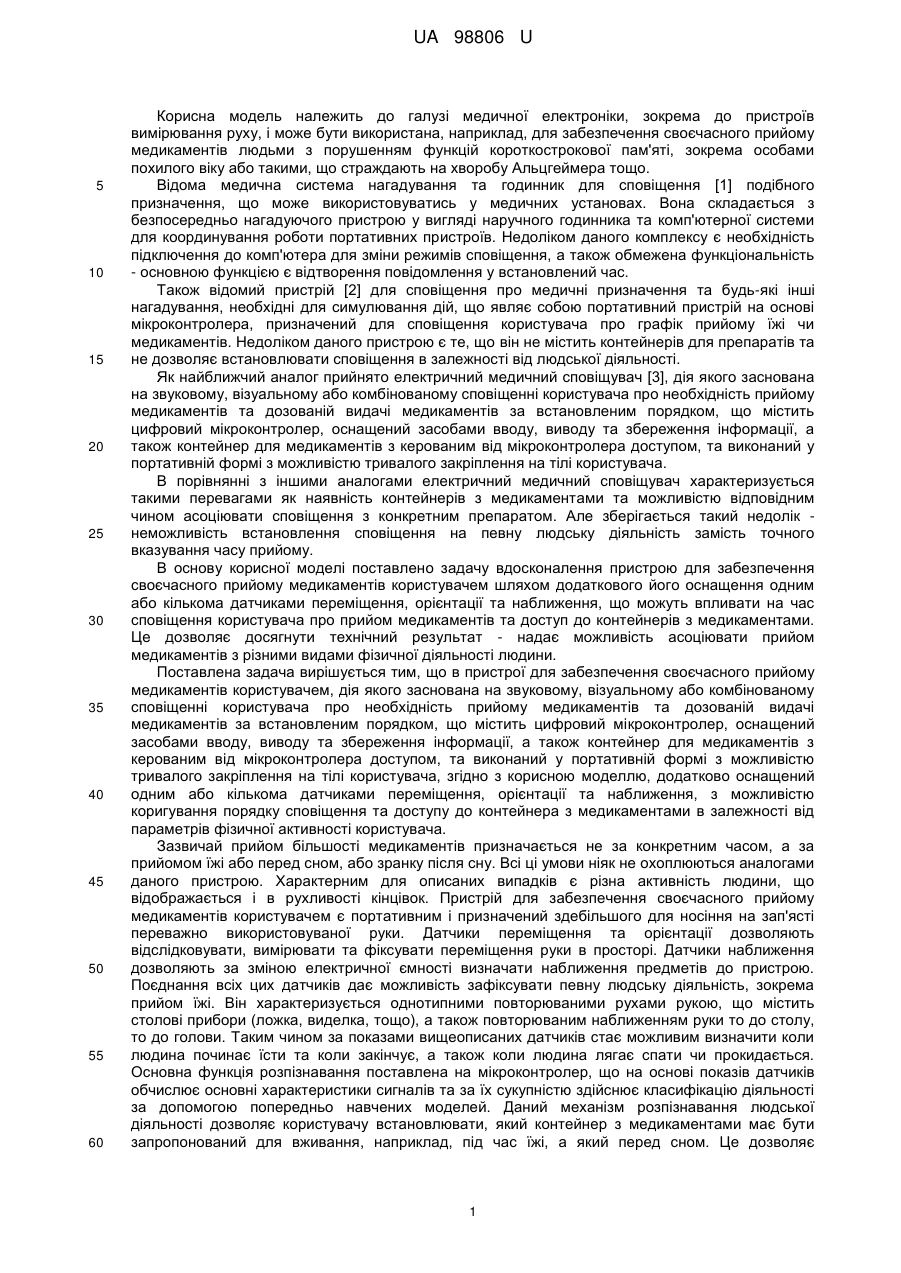

Реферат: Пристрій для забезпечення своєчасного прийому медикаментів користувачем містить цифровий мікроконтролер, оснащений засобами вводу, виводу та збереження інформації, а також контейнер для медикаментів з керованим від мікроконтролера доступом, та виконаний у портативній формі з можливістю тривалого закріплення на тілі користувача. Додатково пристрій оснащений одним або кількома датчиками переміщення, орієнтації та наближення, з можливістю коригування порядку сповіщення та доступу до контейнеру з медикаментами в залежності від параметрів фізичної активності користувача. UA 98806 U (12) UA 98806 U UA 98806 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медичної електроніки, зокрема до пристроїв вимірювання руху, і може бути використана, наприклад, для забезпечення своєчасного прийому медикаментів людьми з порушенням функцій короткострокової пам'яті, зокрема особами похилого віку або такими, що страждають на хворобу Альцгеймера тощо. Відома медична система нагадування та годинник для сповіщення [1] подібного призначення, що може використовуватись у медичних установах. Вона складається з безпосередньо нагадуючого пристрою у вигляді наручного годинника та комп'ютерної системи для координування роботи портативних пристроїв. Недоліком даного комплексу є необхідність підключення до комп'ютера для зміни режимів сповіщення, а також обмежена функціональність - основною функцією є відтворення повідомлення у встановлений час. Також відомий пристрій [2] для сповіщення про медичні призначення та будь-які інші нагадування, необхідні для симулювання дій, що являє собою портативний пристрій на основі мікроконтролера, призначений для сповіщення користувача про графік прийому їжі чи медикаментів. Недоліком даного пристрою є те, що він не містить контейнерів для препаратів та не дозволяє встановлювати сповіщення в залежності від людської діяльності. Як найближчий аналог прийнято електричний медичний сповіщувач [3], дія якого заснована на звуковому, візуальному або комбінованому сповіщенні користувача про необхідність прийому медикаментів та дозованій видачі медикаментів за встановленим порядком, що містить цифровий мікроконтролер, оснащений засобами вводу, виводу та збереження інформації, а також контейнер для медикаментів з керованим від мікроконтролера доступом, та виконаний у портативній формі з можливістю тривалого закріплення на тілі користувача. В порівнянні з іншими аналогами електричний медичний сповіщувач характеризується такими перевагами як наявність контейнерів з медикаментами та можливістю відповідним чином асоціювати сповіщення з конкретним препаратом. Але зберігається такий недолік неможливість встановлення сповіщення на певну людську діяльність замість точного вказування часу прийому. В основу корисної моделі поставлено задачу вдосконалення пристрою для забезпечення своєчасного прийому медикаментів користувачем шляхом додаткового його оснащення одним або кількома датчиками переміщення, орієнтації та наближення, що можуть впливати на час сповіщення користувача про прийом медикаментів та доступ до контейнерів з медикаментами. Це дозволяє досягнути технічний результат - надає можливість асоціювати прийом медикаментів з різними видами фізичної діяльності людини. Поставлена задача вирішується тим, що в пристрої для забезпечення своєчасного прийому медикаментів користувачем, дія якого заснована на звуковому, візуальному або комбінованому сповіщенні користувача про необхідність прийому медикаментів та дозованій видачі медикаментів за встановленим порядком, що містить цифровий мікроконтролер, оснащений засобами вводу, виводу та збереження інформації, а також контейнер для медикаментів з керованим від мікроконтролера доступом, та виконаний у портативній формі з можливістю тривалого закріплення на тілі користувача, згідно з корисною моделлю, додатково оснащений одним або кількома датчиками переміщення, орієнтації та наближення, з можливістю коригування порядку сповіщення та доступу до контейнера з медикаментами в залежності від параметрів фізичної активності користувача. Зазвичай прийом більшості медикаментів призначається не за конкретним часом, а за прийомом їжі або перед сном, або зранку після сну. Всі ці умови ніяк не охоплюються аналогами даного пристрою. Характерним для описаних випадків є різна активність людини, що відображається і в рухливості кінцівок. Пристрій для забезпечення своєчасного прийому медикаментів користувачем є портативним і призначений здебільшого для носіння на зап'ясті переважно використовуваної руки. Датчики переміщення та орієнтації дозволяють відслідковувати, вимірювати та фіксувати переміщення руки в просторі. Датчики наближення дозволяють за зміною електричної ємності визначати наближення предметів до пристрою. Поєднання всіх цих датчиків дає можливість зафіксувати певну людську діяльність, зокрема прийом їжі. Він характеризується однотипними повторюваними рухами рукою, що містить столові прибори (ложка, виделка, тощо), а також повторюваним наближенням руки то до столу, то до голови. Таким чином за показами вищеописаних датчиків стає можливим визначити коли людина починає їсти та коли закінчує, а також коли людина лягає спати чи прокидається. Основна функція розпізнавання поставлена на мікроконтролер, що на основі показів датчиків обчислює основні характеристики сигналів та за їх сукупністю здійснює класифікацію діяльності за допомогою попередньо навчених моделей. Даний механізм розпізнавання людської діяльності дозволяє користувачу встановлювати, який контейнер з медикаментами має бути запропонований для вживання, наприклад, під час їжі, а який перед сном. Це дозволяє 1 UA 98806 U 5 10 15 20 25 30 35 40 користувачу вести нормальний спосіб життя без чіткого розкладу та харчування за графіком та вчасно приймати медикаменти. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено можливу структуру апаратного забезпечення пристрою та взаємозв'язки між його компонентами, на фіг. 2 зображено можливу загальну структуру програмного забезпечення розпізнавання людської діяльності. Пристрій для забезпечення вчасного прийому медикаментів користувачем може бути виконаний наступним чином (фіг. 1). Користувач, здійснюючи повсякденну діяльність, носить пристрій на руці, яку переважно використовується (зазвичай на правій). Для вимірювання та фіксації переміщення руки в просторі може використовуватись акселерометр 1 (АСС), що може бути доповнений іншими датчиками переміщення та орієнтації, а також ємнісний датчик 3 (CS) чи будь-який інший датчик наближення. 2 (Pow) - Живлення, що забезпечується акумулятором та забезпечує тривалу роботу пристрою, сигналізуючи про наближення моменту розрядки. Пристрій оснащений - клавіатурою 4 (КР) для забезпечення взаємодії користувача з пристроєм. 5 (MCU) - мікроконтролер, що забезпечує злагоджену роботу всіх компонентів пристрою. 6 (SD) - картка пам'яті для збереження даних. 7 (VO) - вихід вібросигналу, необхідний для сповіщення та привернення уваги користувача. 8 (LEDs) - світлові сповіщувачі (світлодіоди, підсвічування екрана). 9 (PD) - контейнер для медикаментів, що може складатись з кількох відділень для зберігання та видачі таблеток. 10 (LCD) - дисплей, необхідний для виведення інформації. За допомогою екрана та клавіатури користувач може задавати послідовність та умови видачі медикаментів. 11 (SK) - динамік для забезпечення звукового сигналу та видачі звукових повідомлень. Також пристрій може бути додатково оснащений GSM-модулем (12). Ця частина може застосовуватись для відсилання повідомлень на задані номери мобільних телефонів у разі виявлення довгих періодів пасивності користувача чи при виникненні критичних ситуацій, таких як падіння чи сильний удар. Робота пристрою забезпечується прошивкою мікроконтролера. Згідно із фіг. 2, з датчиків надходять сирі (необроблені) дані 13 (SND), далі мікроконтролер здійснює 14 (РРС) - етап попередньої обробки сигналу, наприклад нормування даних чи фільтрація шумів, потім для зменшення кількості даних покази датчиків розбиваються на фрейми та здійснюється 15 (FE) обчислення характеристик сигналів датчиків, після чого стиснені значення класифікуються обраним алгоритмом класифікації 16 (CLSS) для визначення приналежності поточної діяльності користувача до певного класу. Таким чином, якщо користувач попередньо встановив сповіщення про прийом медикаментів з конкретного відділу контейнера на прийом під час їжі, пристрій постійно аналізує людську діяльність та при розпізнанні процесу прийому їжі повідомляє користувачу про прийом конкретних медикаментів попередньо вказаним способом. Джерела інформації: 1. Патент № US6075755A МПК G06F 19/00, G04G 11/00, A61J 7/04. Medical reminder system and messaging watch / David Zarchan. - Заявка US 09/013,082 від 26.01.1998 p - Опубл. 13.06.2000 p. 2. Патент № WO2003069423A2 МПК A61J 7/04, A61J 7/00, G04G 11/00, A61F 5/00. Device to alert about medical prescriptions and any other reminder needed to stimulate an action / Carlomagno Claudia, Montich Laercio. - Заявка PCT/BR2002/000179 від 10.02.2002 p. - Опубл. 21.09.2003 3. Патент № DE29923240 U1 МПК G04G 15/00, A61J 7/04, G04G 21/00. Electronic Medication alarm / Fuchs Georg. - Заявка DE1999223240 від 11.11.1999 p. - Опубл. 21.10.2000 p. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для забезпечення своєчасного прийому медикаментів користувачем, дія якого заснована на звуковому, візуальному або комбінованому сповіщенні користувача про необхідність прийому медикаментів та дозованій видачі медикаментів за встановленим порядком, що містить цифровий мікроконтролер, оснащений засобами вводу, виводу та збереження інформації, а також контейнер для медикаментів з керованим від мікроконтролера доступом, та виконаний у портативній формі з можливістю тривалого закріплення на тілі користувача, який відрізняється тим, що додатково оснащений одним або кількома датчиками переміщення, орієнтації та наближення, з можливістю коригування порядку сповіщення та доступу до контейнеру з медикаментами в залежності від параметрів фізичної активності користувача. 2 UA 98806 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
