Пристрій для відхилення підйомного троса

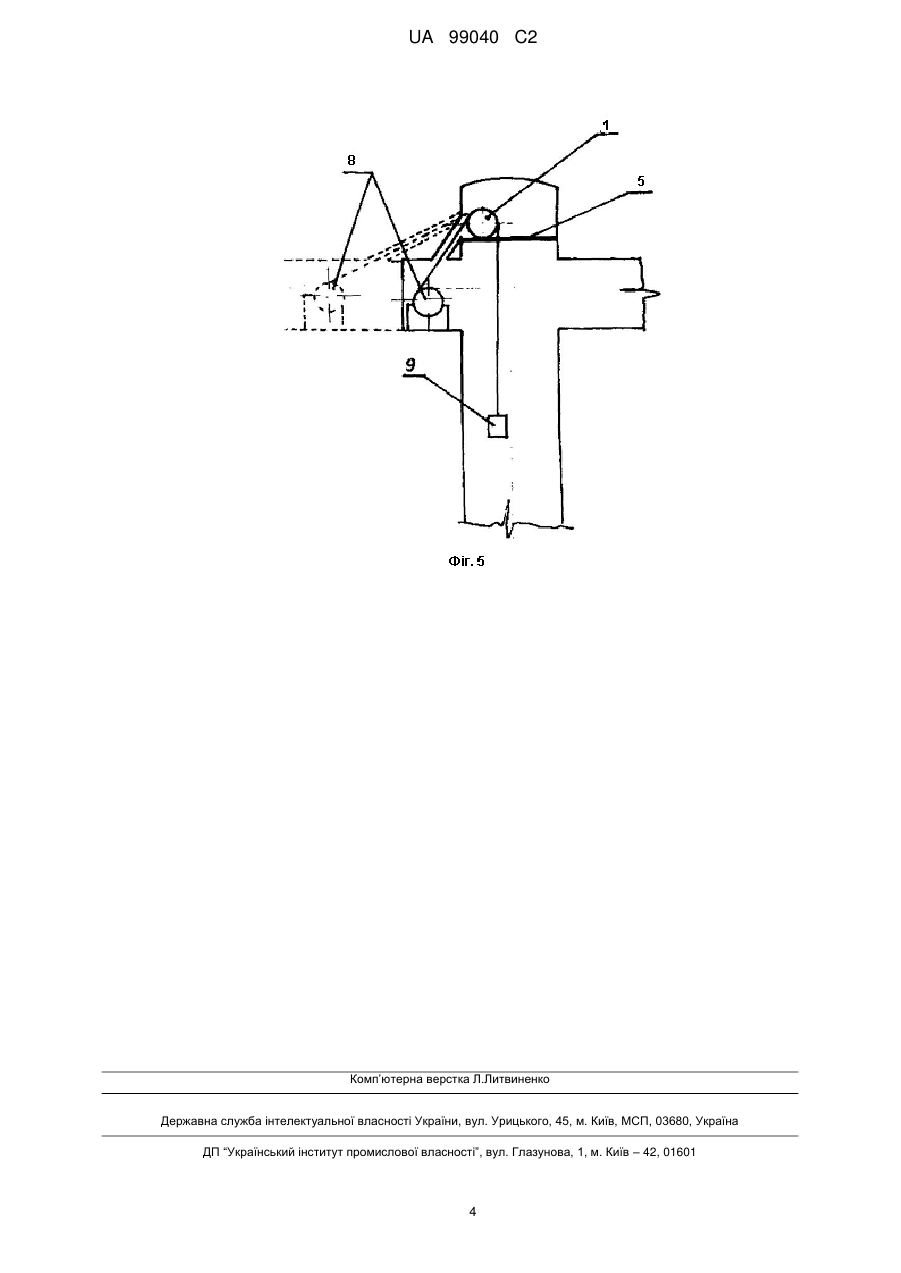

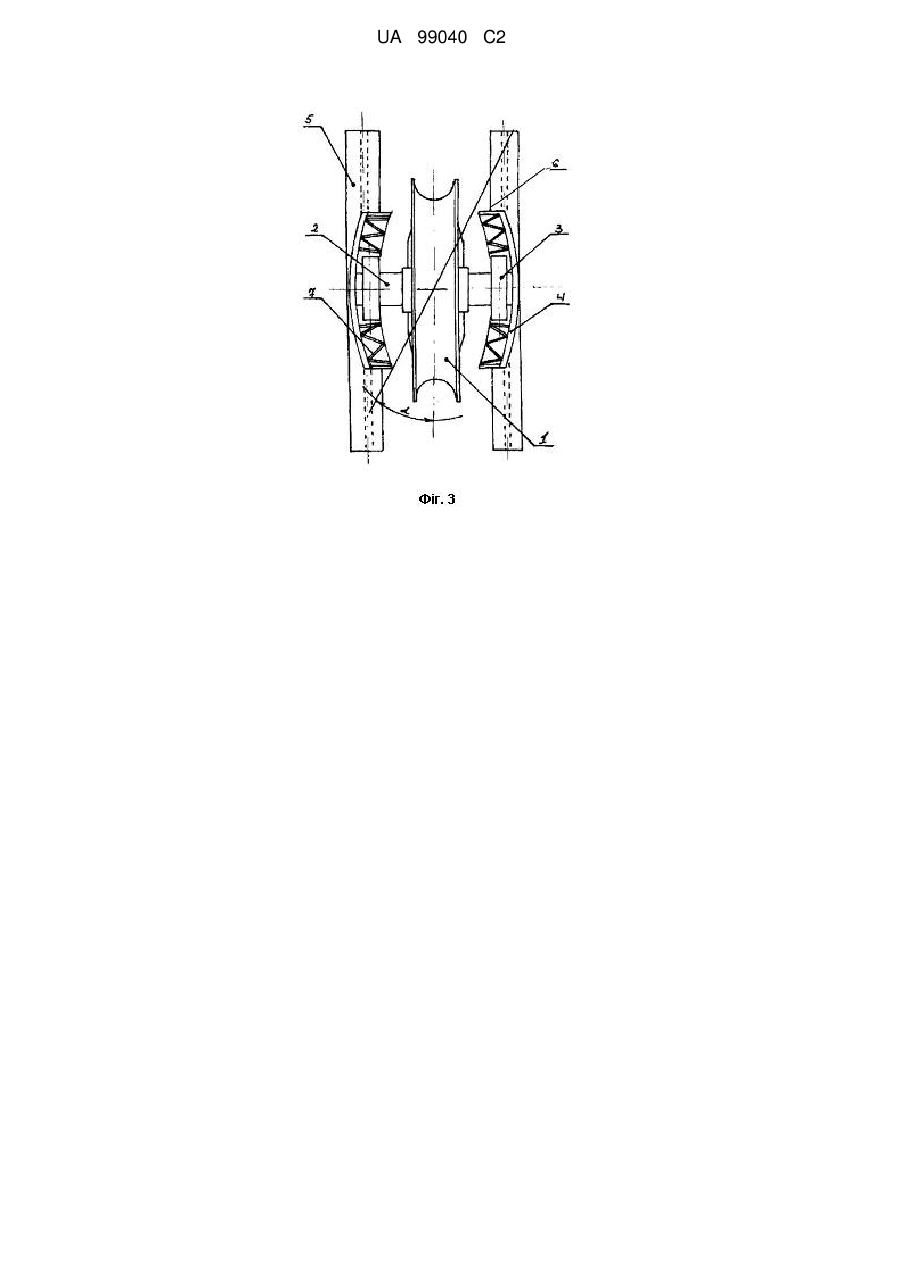

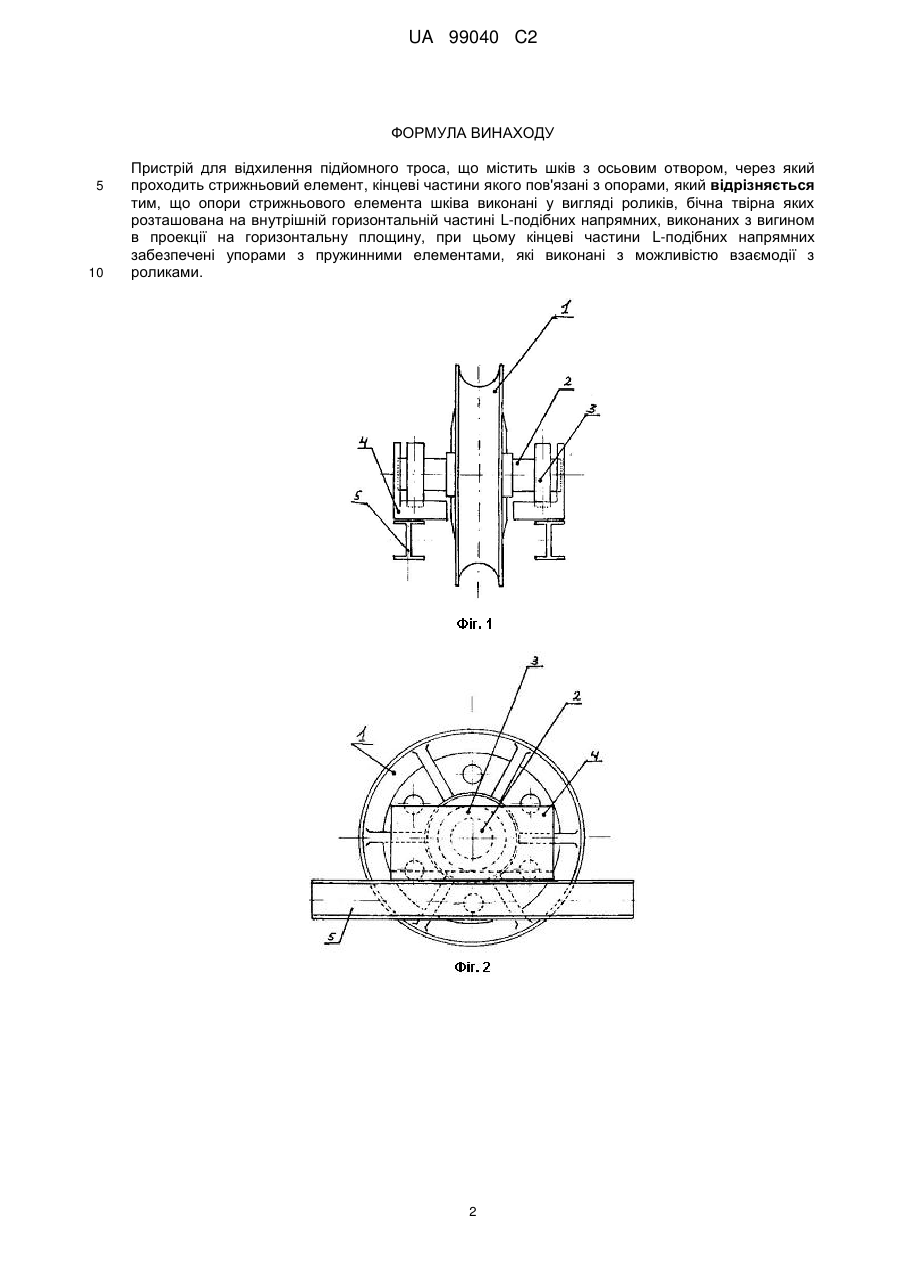

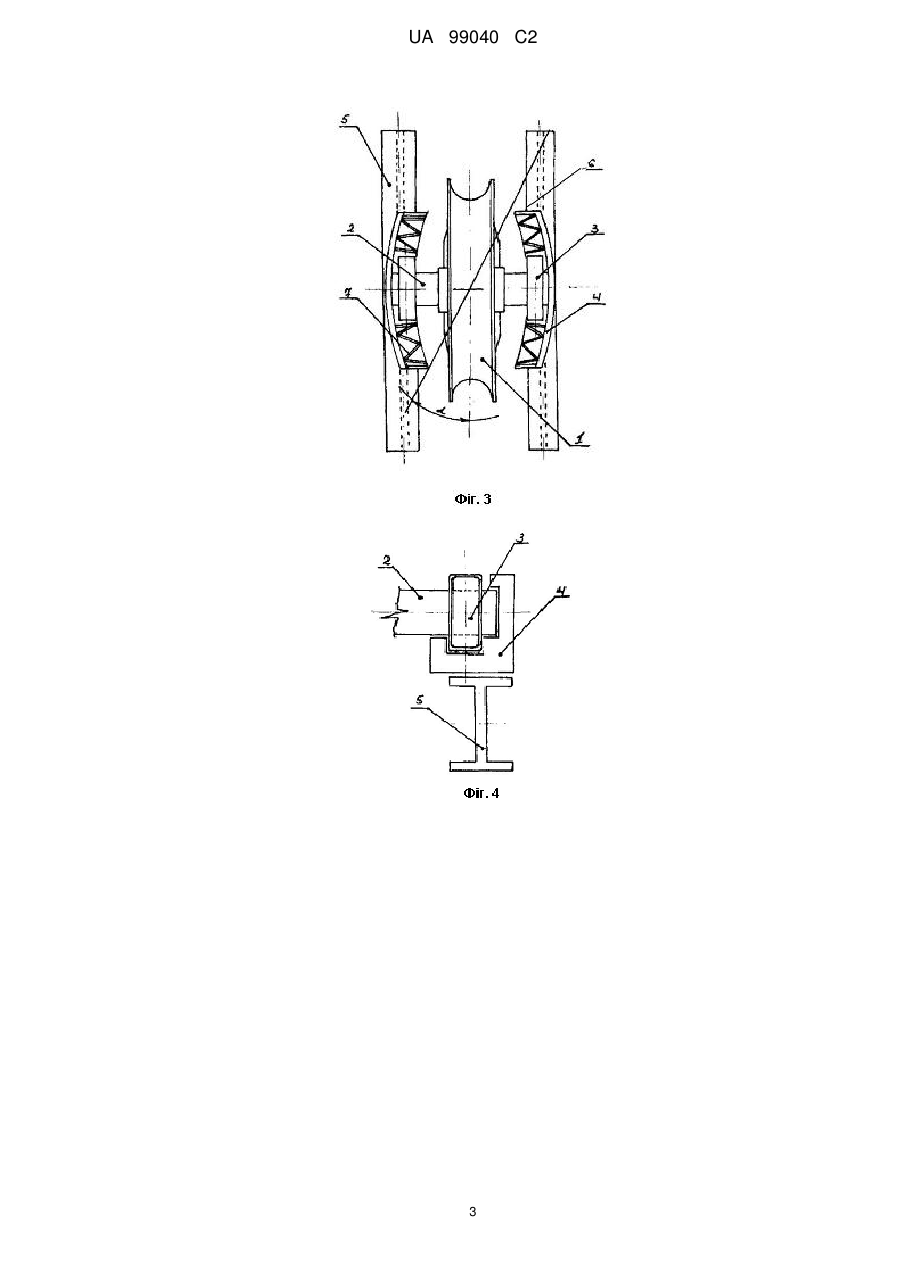

Реферат: Винахід належить до запобіжних засобів підйомної техніки. Пристрій для відхилення підйомного троса містить шків з осьовим отвором, через який проходить стрижньовий елемент. Кінцеві частини останнього пов'язані з опорами, які виконані у вигляді роликів. Бічна твірна згаданих роликів розташована на внутрішній горизонтальній частині L-подібних напрямних, виконаних з вигином в проекції на горизонтальну площину. Кінцеві частини L-подібних напрямних забезпечені упорами з пружинними елементами, які виконані з можливістю взаємодії з роликами. Технічним результатом є зменшення зносу підйомного троса при експлуатації і запобігти його зісковзуванню з шківа при підйомі і спуску вантажу. UA 99040 C2 (12) UA 99040 C2 UA 99040 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до машинобудівельної промисловості і може знайти застосування у гірничій, металургійній, гірничо-збагачувальній та інших галузях промисловості. Призначений для попередження прискореного зносу підйомного троса при підйомі вантажу за допомогою шківного відхиляючого пристрою. Відомим технічним рішенням, вибраним як найближчий аналог, є пристрій для відхилення підйомного троса, який включає шків з осьовим отвором, через який проходить стрижньовий елемент, кінцеві частини якого пов'язані з опорами (Справочник инженера - шахтостроителя, под ред. Белого В. В. - т 1. - м.: Недра, 1983, с. 75). Недоліком відомого пристрою є те, що при його експлуатації відбувається значний знос підйомного троса із-за його бічного тертя об стінки канавки шківа. Знос троса значно збільшується при великій висоті підйому або бокових коливаннях вантажу, що піднімається. Задачею винаходу є удосконалення конструкції пристрою для відхилення підйомного троса за рахунок виконання шківа рухомим в горизонтальній площині, що дозволяє понизити знос підйомного троса при експлуатації і запобігти його зісковзуванню з шківа при підйомі і спуску вантажу. Поставлена задача вирішується за рахунок того, що відхиляючий пристрій підйомного троса включає шків з осьовим отвором, через який проходить стрижньовий елемент, кінцеві частини якого пов'язані з опорами. Згідно з винаходом, опори стрижньового елемента шківа виконані у вигляді роликів, бічна утворююча яких розташована на внутрішній горизонтальній частині L-подібних напрямних, виконаних з вигином в проекції на горизонтальну площину, при цьому кінцеві частини L-подібних напрямних забезпечені упорами з пружинними елементами, які виконані з можливістю взаємодії з роликами. Заявлений винахід ілюструється схемою, де на фіг. 1 зображена фронтальна проекція відхиляючого пристрою; на фіг. 2 - вигляд збоку на відхиляючий пристрій; на фіг. 3 - вигляд зверху на відхиляючий пристрій; на фіг. 4 - опора стрижньового елемента шківа у вигляді ролика, розташована на L-подібної напрямної; на фіг. 5 - розміщення відхиляючого пристрою у виробці. Пристрій для відхилення підйомного тросу включає шків 1 з осьовим отвором, через який проходить стрижньовий елемент 2, кінцеві частини якого пов'язані з опорами 3. Опори 3 стрижньового елемента 2 шківа 1 виконані у вигляді роликів, бічна утворююча яких розташована на внутрішній горизонтальній частині L-подібних напрямних 4, виконаних з вигином в проекції на горизонтальну площину. Направляючі 4 можуть бути закріплені до несучої балки 5. Кінцеві частини L-подібних напрямних 4 забезпечені упорами 6 з пружинними елементами 7, які виконані з можливістю взаємодії з роликами 3. Підйомний трос, що взаємодіє з відхиляючим пристроєм, одним кінцем пов'язаний з підйомною машиною 8 або лебідкою, а іншим кінцем - з баддею 9 або будь-яким іншим вантажем. Рухомій шків працює наступним чином: у першу чергу у виробці закріпляються у вигляді двох розстрілів дві балки швелерного або двотаврового профілю 5. До балок 5 за допомогою зварного або болтового з'єднання монтуються направляючі 4, на яких розміщується уся конструкція шківа. Після того як конструкцію встановлено і перевірено, на шків 1 навішується канат з'єднаний з підіймальною машиною 8 з одного кінця і баддею 9 з іншого. З початком роботи підіймальної машини 8 шків 1 починає обертатися. У міру розмотування або намотування канату на барабан підіймальної машини змінюється кут девіації, який може призвести при його збільшенні до зіскоку канату зі шківа 1. Але щоб цього не сталося, при збільшенні девіаційного кута до критичного значення, приводяться в рух ролики 3, які починають рухатись в горизонтальній площині по напрямних 4, тим самим приводять в поворотний рух шків 1, який з'єднаний з роликами 3 - шарнірно, стрижньовим елементом 2. Цей рух стає контрольованим за допомогою бортів 6. Для забезпечення поступового і повільного руху роликів 3 по напрямних 4, в напрямних 4 вмонтовуються амортизаційне обладнання, яке представлене пружинами 7. Амортизаційне обладнання підбирається в залежності від типу і діаметра підйомного каната, а також від типу і ваги вантажу, який буде експлуатуватися цим пристроєм. Також завдяки зміні потужності амортизаційних пристроїв 7 ми зможемо корегувати девіаційний кут. 1 UA 99040 C2 ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для відхилення підйомного троса, що містить шків з осьовим отвором, через який проходить стрижньовий елемент, кінцеві частини якого пов'язані з опорами, який відрізняється тим, що опори стрижньового елемента шківа виконані у вигляді роликів, бічна твірна яких розташована на внутрішній горизонтальній частині L-подібних напрямних, виконаних з вигином в проекції на горизонтальну площину, при цьому кінцеві частини L-подібних напрямних забезпечені упорами з пружинними елементами, які виконані з можливістю взаємодії з роликами. 2 UA 99040 C2 3 UA 99040 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
