Металевий ковпачок кононенка ю.г. для препарування зубів під металокерамічні коронки
Формула / Реферат

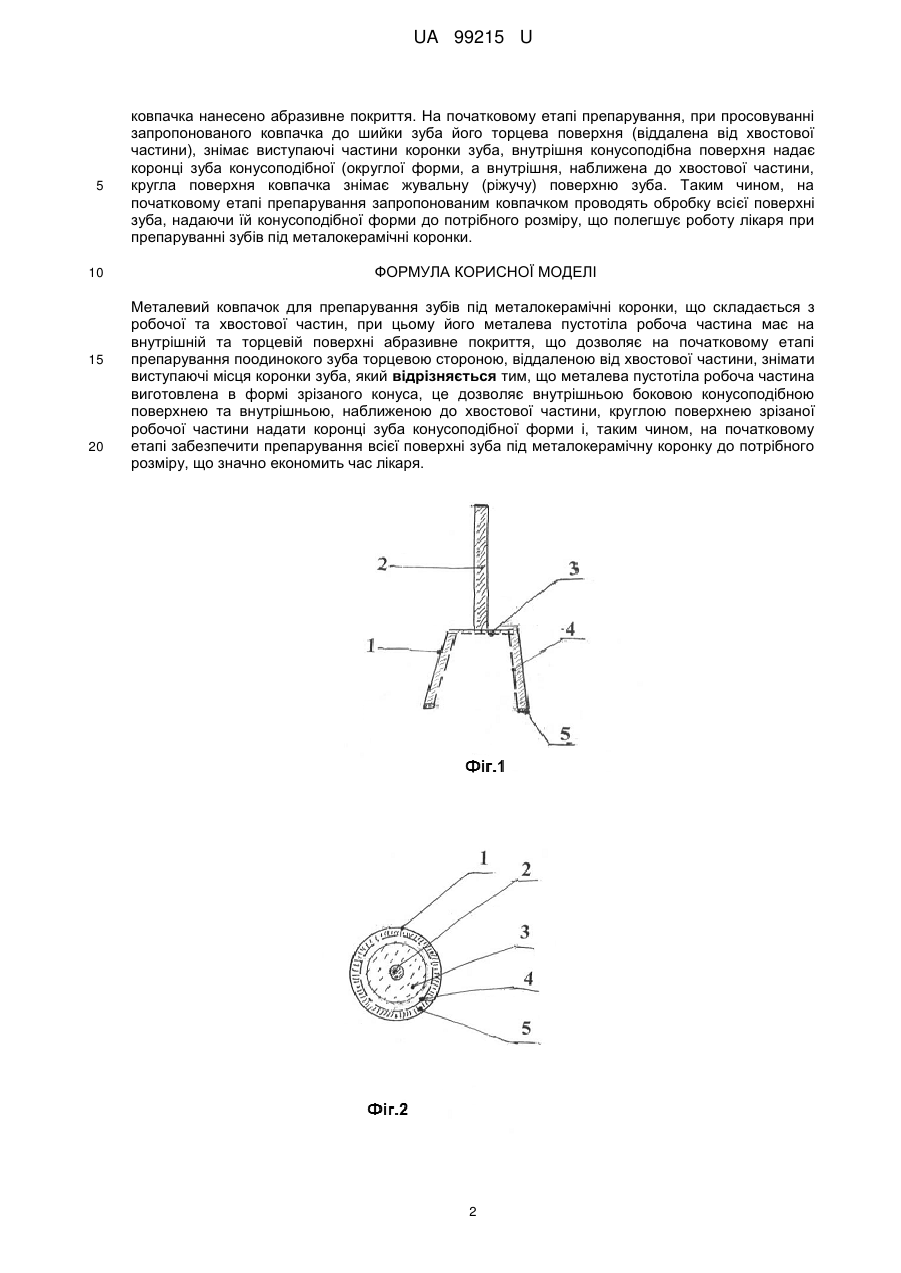

Металевий ковпачок для препарування зубів під металокерамічні коронки, що складається з робочої та хвостової частин, при цьому його металева пустотіла робоча частина має на внутрішній та торцевій поверхні абразивне покриття, що дозволяє на початковому етапі препарування поодинокого зуба торцевою стороною, віддаленою від хвостової частини, знімати виступаючі місця коронки зуба, який відрізняється тим, що металева пустотіла робоча частина виготовлена в формі зрізаного конуса, це дозволяє внутрішньою боковою конусоподібною поверхнею та внутрішньою, наближеною до хвостової частини, круглою поверхнею зрізаної робочої частини надати коронці зуба конусоподібної форми і, таким чином, на початковому етапі забезпечити препарування всієї поверхні зуба під металокерамічну коронку до потрібного розміру, що значно економить час лікаря.
Текст

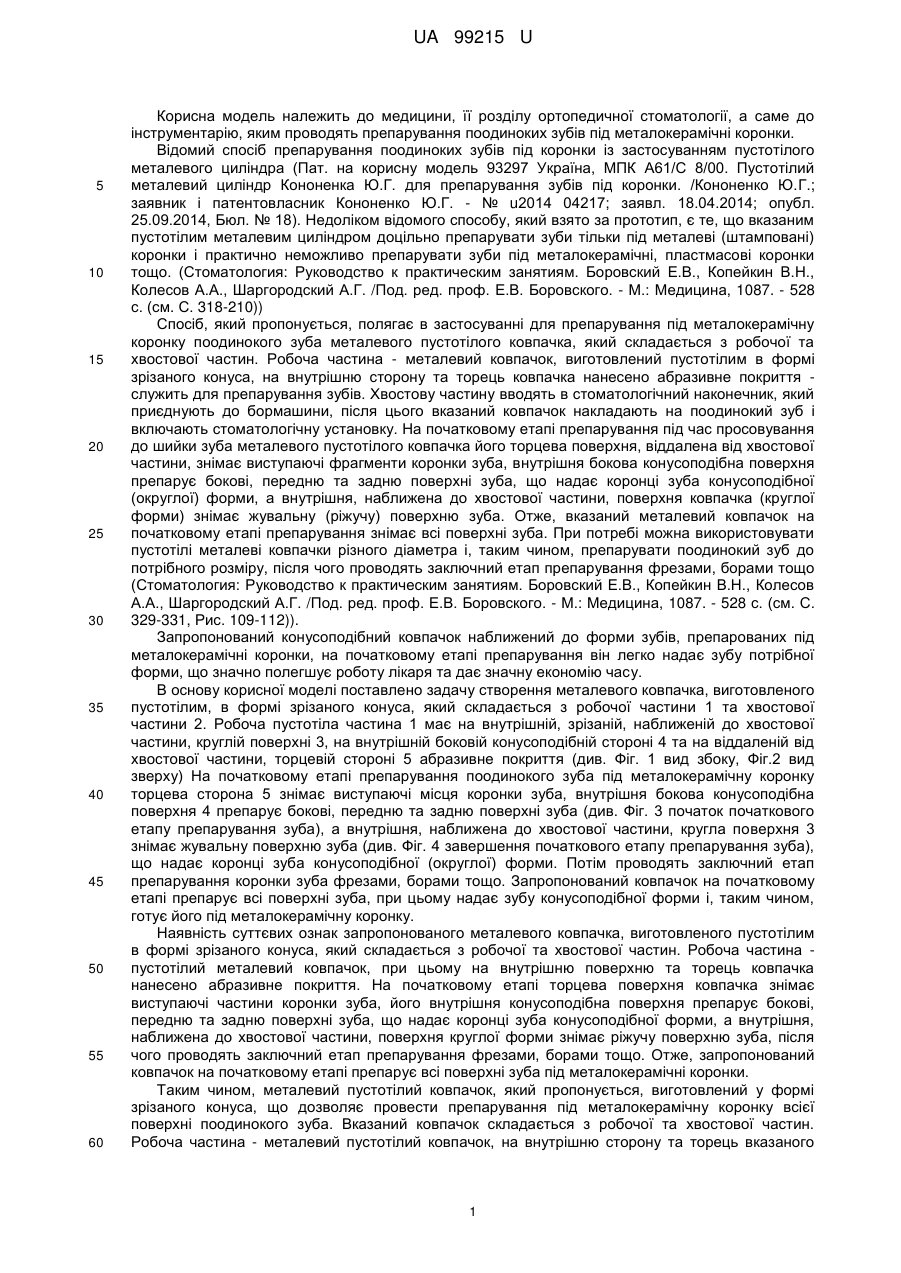

Реферат: UA 99215 U UA 99215 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, її розділу ортопедичної стоматології, а саме до інструментарію, яким проводять препарування поодиноких зубів під металокерамічні коронки. Відомий спосіб препарування поодиноких зубів під коронки із застосуванням пустотілого металевого циліндра (Пат. на корисну модель 93297 Україна, МПК А61/С 8/00. Пустотілий металевий циліндр Кононенка Ю.Г. для препарування зубів під коронки. /Кононенко Ю.Г.; заявник і патентовласник Кононенко Ю.Г. - № u2014 04217; заявл. 18.04.2014; опубл. 25.09.2014, Бюл. № 18). Недоліком відомого способу, який взято за прототип, є те, що вказаним пустотілим металевим циліндром доцільно препарувати зуби тільки під металеві (штамповані) коронки і практично неможливо препарувати зуби під металокерамічні, пластмасові коронки тощо. (Стоматология: Руководство к практическим занятиям. Боровский Е.В., Копейкин В.Н., Колесов А.А., Шаргородский А.Г. /Под. ред. проф. Е.В. Боровского. - М.: Медицина, 1087. - 528 с. (см. С. 318-210)) Спосіб, який пропонується, полягає в застосуванні для препарування під металокерамічну коронку поодинокого зуба металевого пустотілого ковпачка, який складається з робочої та хвостової частин. Робоча частина - металевий ковпачок, виготовлений пустотілим в формі зрізаного конуса, на внутрішню сторону та торець ковпачка нанесено абразивне покриття служить для препарування зубів. Хвостову частину вводять в стоматологічний наконечник, який приєднують до бормашини, після цього вказаний ковпачок накладають на поодинокий зуб і включають стоматологічну установку. На початковому етапі препарування під час просовування до шийки зуба металевого пустотілого ковпачка його торцева поверхня, віддалена від хвостової частини, знімає виступаючі фрагменти коронки зуба, внутрішня бокова конусоподібна поверхня препарує бокові, передню та задню поверхні зуба, що надає коронці зуба конусоподібної (округлої) форми, а внутрішня, наближена до хвостової частини, поверхня ковпачка (круглої форми) знімає жувальну (ріжучу) поверхню зуба. Отже, вказаний металевий ковпачок на початковому етапі препарування знімає всі поверхні зуба. При потребі можна використовувати пустотілі металеві ковпачки різного діаметра і, таким чином, препарувати поодинокий зуб до потрібного розміру, після чого проводять заключний етап препарування фрезами, борами тощо (Стоматология: Руководство к практическим занятиям. Боровский Е.В., Копейкин В.Н., Колесов А.А., Шаргородский А.Г. /Под. ред. проф. Е.В. Боровского. - М.: Медицина, 1087. - 528 с. (см. С. 329-331, Рис. 109-112)). Запропонований конусоподібний ковпачок наближений до форми зубів, препарованих під металокерамічні коронки, на початковому етапі препарування він легко надає зубу потрібної форми, що значно полегшує роботу лікаря та дає значну економію часу. В основу корисної моделі поставлено задачу створення металевого ковпачка, виготовленого пустотілим, в формі зрізаного конуса, який складається з робочої частини 1 та хвостової частини 2. Робоча пустотіла частина 1 має на внутрішній, зрізаній, наближеній до хвостової частини, круглій поверхні 3, на внутрішній боковій конусоподібній стороні 4 та на віддаленій від хвостової частини, торцевій стороні 5 абразивне покриття (див. Фіг. 1 вид збоку, Фіг.2 вид зверху) На початковому етапі препарування поодинокого зуба під металокерамічну коронку торцева сторона 5 знімає виступаючі місця коронки зуба, внутрішня бокова конусоподібна поверхня 4 препарує бокові, передню та задню поверхні зуба (див. Фіг. 3 початок початкового етапу препарування зуба), а внутрішня, наближена до хвостової частини, кругла поверхня 3 знімає жувальну поверхню зуба (див. Фіг. 4 завершення початкового етапу препарування зуба), що надає коронці зуба конусоподібної (округлої) форми. Потім проводять заключний етап препарування коронки зуба фрезами, борами тощо. Запропонований ковпачок на початковому етапі препарує всі поверхні зуба, при цьому надає зубу конусоподібної форми і, таким чином, готує його під металокерамічну коронку. Наявність суттєвих ознак запропонованого металевого ковпачка, виготовленого пустотілим в формі зрізаного конуса, який складається з робочої та хвостової частин. Робоча частина пустотілий металевий ковпачок, при цьому на внутрішню поверхню та торець ковпачка нанесено абразивне покриття. На початковому етапі торцева поверхня ковпачка знімає виступаючі частини коронки зуба, його внутрішня конусоподібна поверхня препарує бокові, передню та задню поверхні зуба, що надає коронці зуба конусоподібної форми, а внутрішня, наближена до хвостової частини, поверхня круглої форми знімає ріжучу поверхню зуба, після чого проводять заключний етап препарування фрезами, борами тощо. Отже, запропонований ковпачок на початковому етапі препарує всі поверхні зуба під металокерамічні коронки. Таким чином, металевий пустотілий ковпачок, який пропонується, виготовлений у формі зрізаного конуса, що дозволяє провести препарування під металокерамічну коронку всієї поверхні поодинокого зуба. Вказаний ковпачок складається з робочої та хвостової частин. Робоча частина - металевий пустотілий ковпачок, на внутрішню сторону та торець вказаного 1 UA 99215 U 5 10 15 20 ковпачка нанесено абразивне покриття. На початковому етапі препарування, при просовуванні запропонованого ковпачка до шийки зуба його торцева поверхня (віддалена від хвостової частини), знімає виступаючі частини коронки зуба, внутрішня конусоподібна поверхня надає коронці зуба конусоподібної (округлої форми, а внутрішня, наближена до хвостової частини, кругла поверхня ковпачка знімає жувальну (ріжучу) поверхню зуба. Таким чином, на початковому етапі препарування запропонованим ковпачком проводять обробку всієї поверхні зуба, надаючи їй конусоподібної форми до потрібного розміру, що полегшує роботу лікаря при препаруванні зубів під металокерамічні коронки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Металевий ковпачок для препарування зубів під металокерамічні коронки, що складається з робочої та хвостової частин, при цьому його металева пустотіла робоча частина має на внутрішній та торцевій поверхні абразивне покриття, що дозволяє на початковому етапі препарування поодинокого зуба торцевою стороною, віддаленою від хвостової частини, знімати виступаючі місця коронки зуба, який відрізняється тим, що металева пустотіла робоча частина виготовлена в формі зрізаного конуса, це дозволяє внутрішньою боковою конусоподібною поверхнею та внутрішньою, наближеною до хвостової частини, круглою поверхнею зрізаної робочої частини надати коронці зуба конусоподібної форми і, таким чином, на початковому етапі забезпечити препарування всієї поверхні зуба під металокерамічну коронку до потрібного розміру, що значно економить час лікаря. 2 UA 99215 U 3 UA 99215 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61C 8/00
Мітки: препарування, ю.г, металокерамічні, зубів, кононенка, коронки, металевій, ковпачок
