Спосіб сейсмічної розвідки

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 9993

Опубліковано: 30.09.1996

Автори: Третяк Олександр Григорійович, Васильєв Юрій Анатолійович, Мармалевський Наум Янкелевич, Тимошин Юрій Васильович, Бірдус Сергій Олександрович, Мерщій Віктор Васильович

Завантажити PDF файл.

Формула / Реферат

(57)1. Способ сейсмической разведки, включающий возбуждение сейсмических колебаний в глубокой скважине и прием их на поверхности при известной скорости V распространения сейсмических волн в среде, отличающийся тем, что для возбуждения сейсмических колебаний в скважине на глубине 2hk, где hk - априорное положение объектов разведки, вдоль ее оси размещают линейный групповой источник сейсмических колебаний, включающий Р излучателей с расстояниями ∆Z между ними, равными полудлине сейсмической волны, прием сейсмических колебаний выполняют площадной системой многокомпонентных сейсмоприемников, расположенных на расстояниях ∆Z друг от друга, при этом возбуждение излучателей осуществляют последовательно снизу вверх с временными задержками

cos e, где m = 1,2…Р, е - угол наклона фронта восходящей волны к оси скважины, регистрируют волны по азимутам φ в интервале времени

где Rik и Rik' - радиусы кольцевой зоны,

и на основе ввода временных сдвигов, компенсирующих разность времени прихода отраженных и рассеянных на излучаемых объектах волн к различным приемникам, осуществляют направленный прием этих волн с разных азимутов на временах, лежащих в интервале ∆ tik. затем изменяют задержку ∆ Т.ЗІ срабатывания излучателей, многократно повторяют весь процесс для всех частично перекрывающихся кольцевых зон, расположенных на глубине hk и имеющих разные удаления Ri ot ствола скважины, после чего смещают групповой источник в скважине на интервал ∆ h = K ∆ Z, где К=0, 5; 1, 2, ... (повторяют весь процесс для объектов, залегающих на глубине hk ± 1 = hk ± ∆ h, реализуют всю последовательность операции многократно для всех заданных уровней hk и регистрируют результат в виде набора горизонтальных срезов объемного изображения объектов разведки через интервалы.

2. Способ по п. 1,отличающийся тем, что в верхней части ствола скважины или в неглубокой скважине, пробуренной рядом с основной, дополнительно размещают линейную группу из п. многокомпонентных сейсмоприемников с расстояниями ∆Z друг от друга.

3 Способ по пп 1 и 2, отличающийся тем. что запоминают регистрируемое волновое поле отраженных и рассеянных волн формирующихся п. объеме кольца с параметрами Rik, hk. многократно воспроизводят запись, измеряют энергию волн, зарегистрированных екпажинными приемниками на времени tik. d интервале времени ∆ tik, а затем осуществляют направленный прием волн по всем азимутам для тех значений Ri, ti и hk, где энергия превышает заданный уровень.

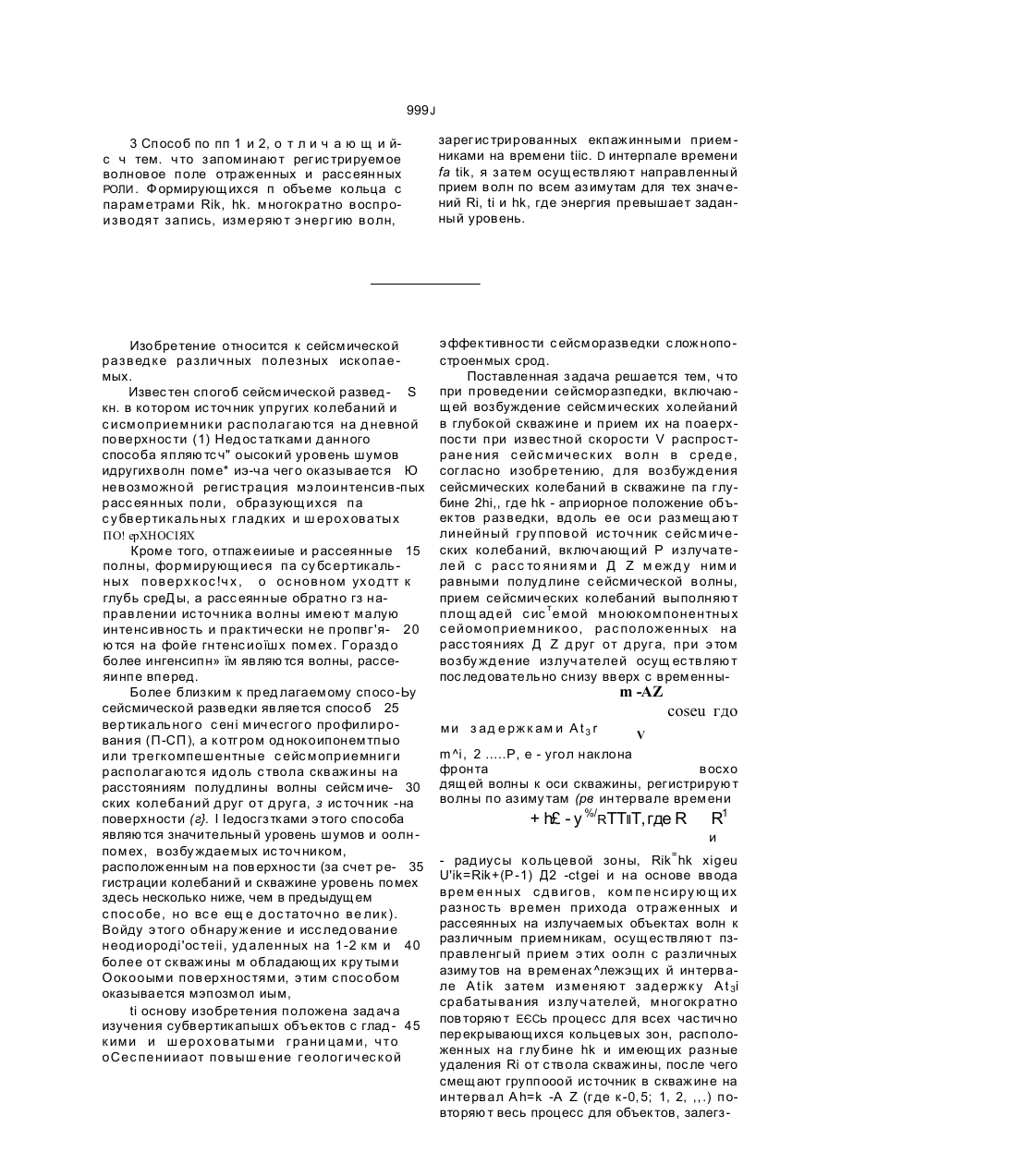

Текст

1. Способ сейсмической разведки, включающий возбуждение сейсмических колебаний в глубокой скважине и прием их на поверхности при известной-скорости V распространения сейсмических волн в среде, о т л и ч а ю щ и й с я тем, что для возбуждения сейсмических колебаний в скважине на глубине 2hk, где hk - априорное положение объектов разведки, одоль ее оси размещают линейный групповой источник сейсмических колебаний, включающий Р излучателей с расстояниями AZ между ними, равными полудлине сейсмической волны, прием сейсмических колебаний выполняют площадной системой многокомпонентных сейсмоприемников, расположенных на расстояниях A Z друг от друга, при этом возбуждение излучателей осуществляют последовательно снизу вверх с временными A nvAZ л г. задержками Ды= —у— cos ei, где m=1, 2, ... Р, є - угол наклона фронта восходящей волны к оси скважины, регистрируют волны по азимутам

Дивитися

Додаткова інформація

Назва патенту англійською

Method for seismic survey

Автори англійською

Tymoshyn Yurii Vasyliovych, Vasyliev Yurii Anatoliiovych, Birdus Serhii Oleksandrovych, Tretiak Oleksandr Grygorovych, Merschii Viktor Vasyliovych

Назва патенту російською

Способ сейсмической разведки

Автори російською

Тимошин Юрий Васильевич, Васильев Юрий Анатольевич, Бирдус Сергей Александрович, Третьяк Александр Григорьевич, Мерщий Виктор Васильевич
