Спосіб сейсмічної розвідки

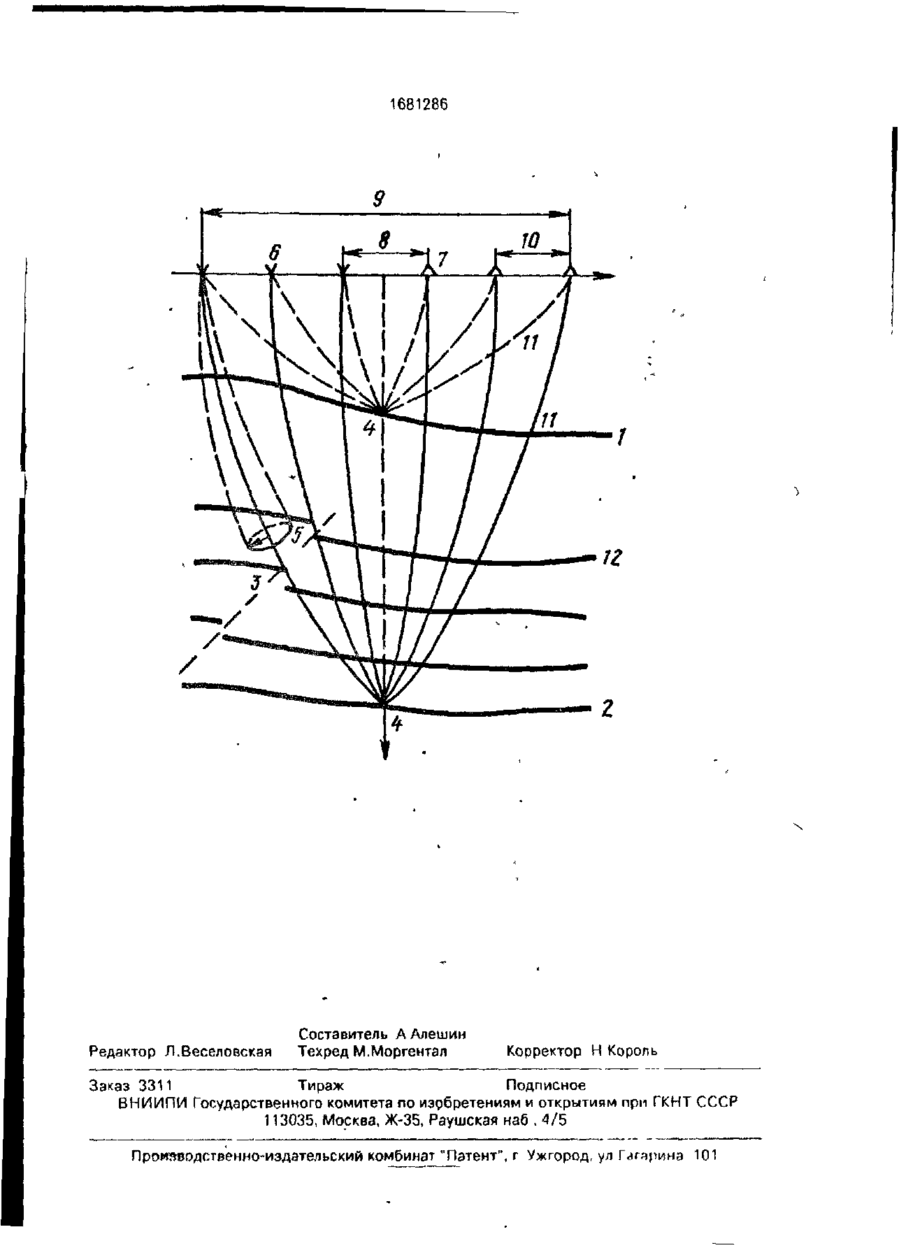

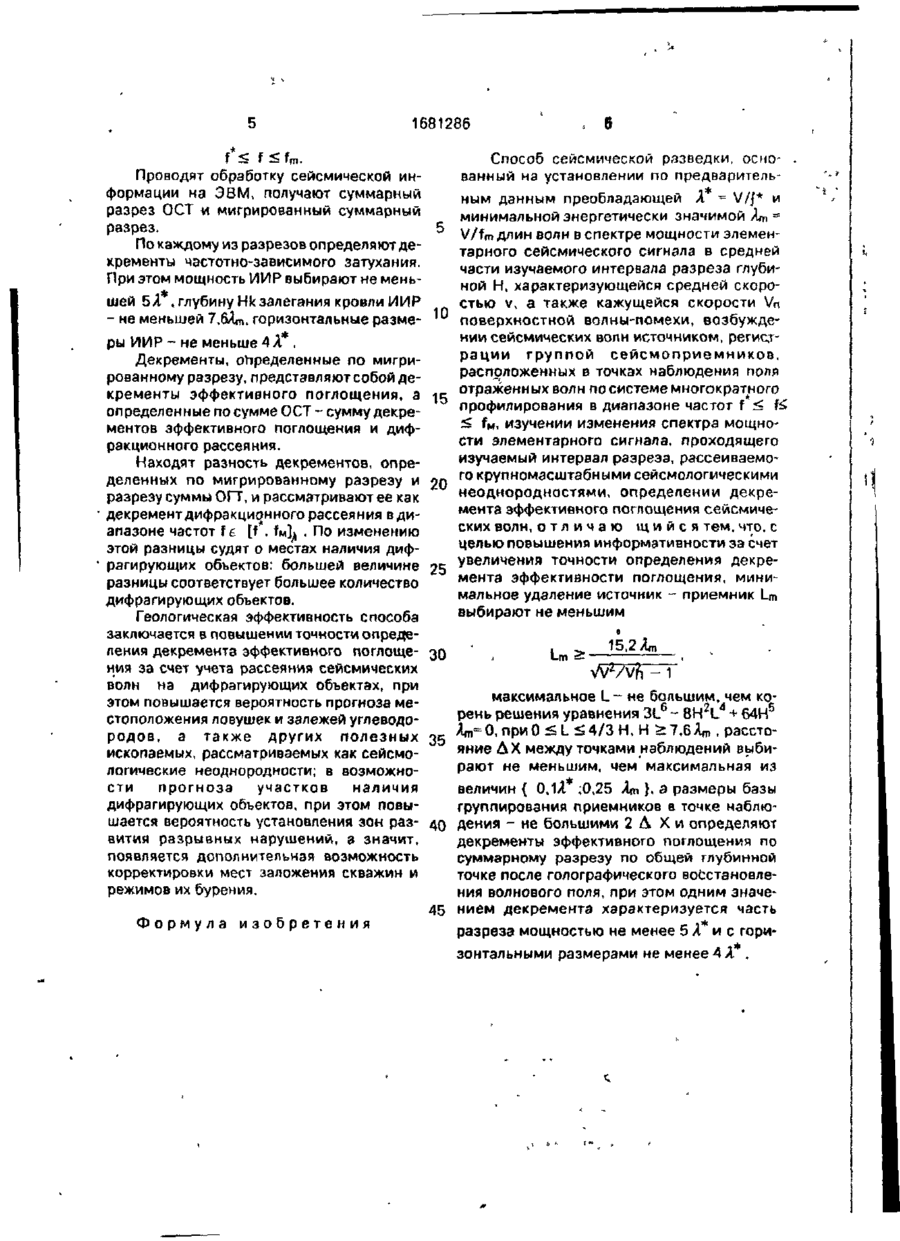

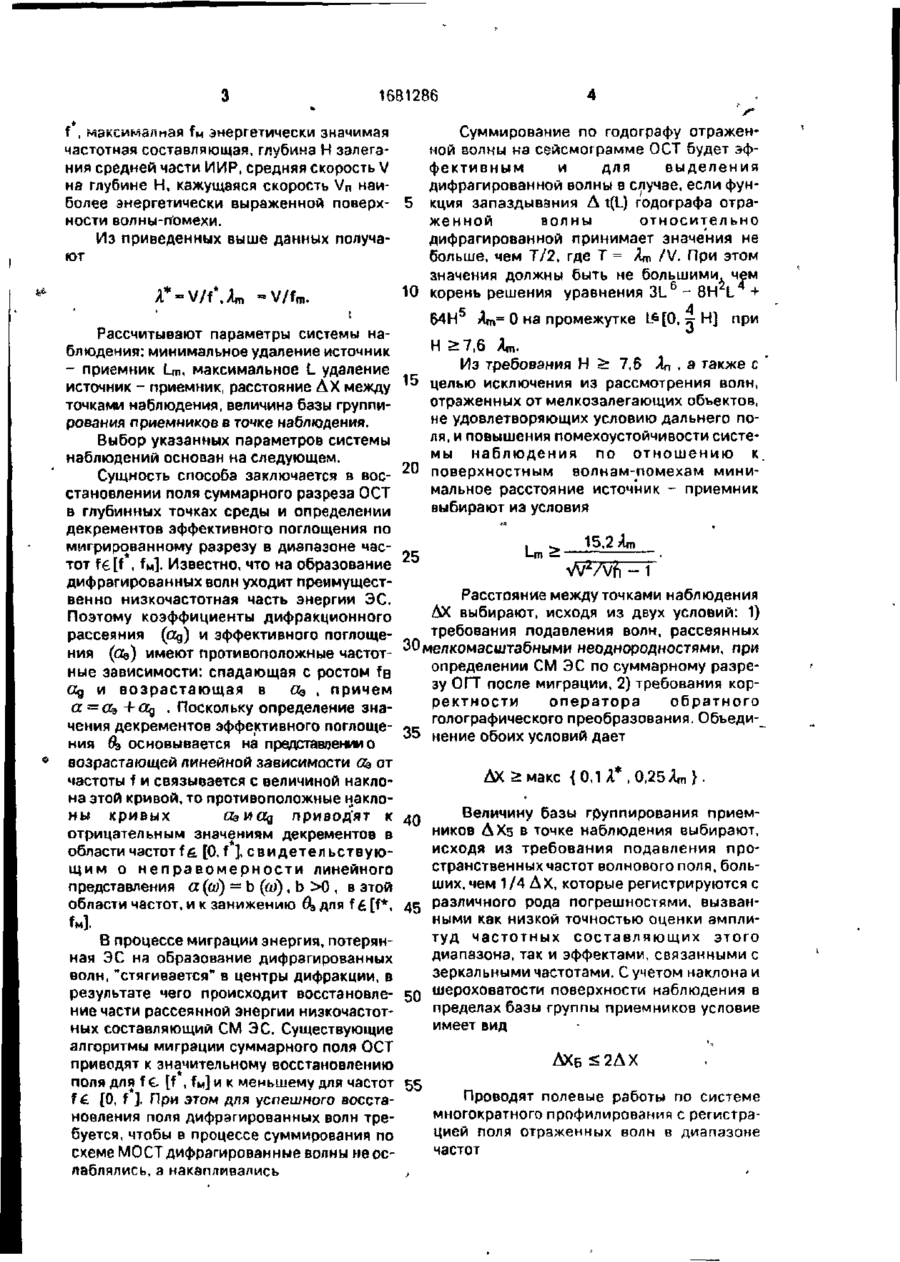

Изобретение относится к сейсмическому методу изучения строения Земли отра женными волнами и предназначено для исследования неупругих свойств неоднородных геологических сред Целью изобретения является повышение информативности за счет увеличения точности определения декремента эффективного поглощения. Сущность изобретения заключается в исключении эффектов, связанных с потерей энергии при дифракционном рассеянии. Приведены условия выбора рациональной системы наблюдений: максимальное и минимальное удаление источник - приемник, расстояние между точками наблюдения и размеры базы группирования, - позволяющие решать поставленную задачу, 1 ил. т С Изобретение относится к сейсмическому методу изучения строения Земли отраженными волнами и может быть использовано при поисках залежей полезных ископаемых для определения суммарной величины неупругого поглощения и рассеяния волн на случайно распределенных в среде сейсмогеологических неоднородностях (эффективного поглощения), а также для установления участков наличия дифрагирующих объектов в осадочном комплексе пород, коре и верхней мантии Земли. Цель изобретения - повышение информативности за счет увеличения точности определения декремента эффективного поглощения На чертеже представлены схема наблюдений и условный геологический разрез. На чертеже обозначены, кровля 1 и подошва 2 изучаемого интервала разреза (ИИР), дизьюнктивное 3 нарушение, общие срединные точки 4, сечение 5 лучевой трубки, источники 6 и приемники 7 сейсмических колебаний, минимальное 8 и максимальное 9 удаления источник - приемник, расстояние 10 между точками наблюдений, лучи 11 'от общих средних точек, промежуточные 12 границы ИИР. Способосуществляют следующим образом. Из априорных данных и проведенных опытно-методических работ получены следующие сведения- преобладающая частота оо оо 1681286 Суммирование по годографу отраженной волны на сейсмограмме ОСТ будет эффективным и для выделения дифрагированной волны в случае, если функция запаздывания Д t(L) годографа отраженной волны относительно дифрагированной принимает значения не больше, чем Т/2, где Т = Am /V. При этом значения должны быть не большими, чем 10 корень решения уравнения 3L - 8Н L + f , мзксимзлная f M энергетически значимая частотная составляющая, глубина Н залегания средней части ИИР, средняя скорость V на глубине Н, кажущаяся скорость V n наиболее энергетически выраженной поверх- 5 ности волны-Помехи. Из приведенных выше данных получают A*-V/f\An 9 с А 64Н Ат= 0 на промежутке Ls[O, тгН] при Рассчитывают параметры системы наН >7,6 Am. блюдения: минимальное удаление источник Из требования Н > 7,6 Ал . а также с - приемник Lm. максимальное L удаление источник - приемник, расстояние ДХ между 15 целью исключения из рассмотрения волн, отраженных от мелкозалегающих объектов, точками наблюдения, величина базы группине удовлетворяющих условию дальнего порования приемников в точке наблюдения. ля, и повышения помехоустойчивости систеВыбор указанных параметров системы мы наблюдения по о т н о ш е н и ю к. наблюдений основан на следующем. 20 поверхностным волнам-помехам миниСущность способа заключается в восмальное расстояние источник - приемник становлении поля суммарного разреза ОСТ выбирают из условия в глубинных точках среды и определении декрементов эффективного поглощения по 15,2 мигрированному разрезу в диапазоне часLm> тот f£[f , f M ]. Известно, что на образование 25 -1 дифрагированных волн уходит преимущестРасстояние между точками наблюдения венно низкочастотная часть энергии ЭС. АХ выбирают, исходя из двух условий: 1) Поэтому коэффициенты дифракционного требования подавления волн, рассеянных рассеяния (Од) и эффективного поглощения (Оэ) имеют противоположные частот- 30 мелкомасштабными неоднородностями, при определении СМ ЭС по суммарному разреные зависимости: спадающая с ростом fe зу ОГТ после миграции, 2) требования корОд и возрастающая в аэ , причем ректности оператора обратного а =Оз +Од . Поскольку определение знаголографического преобразования. Объедичения декрементов эффективного поглоще35 нение обоих условий дает ния $э основывается на представлении о возрастающей линейной зависимости а& от частоты f и связывается с величиной наклоДХ >макс {0,1 А*, 0,25 Am}. на этой кривой, то противоположные наклоны КРИВЫХ ОэИССд ПрИВОДЯТ К .Q Величину базы группирования приемников ДХ5 в точке наблюдения выбирают, отрицательным значениям декрементов в исходя из требования подавления прообласти частот f &. [О, f ], свидетельствуюстранственных частот волнового поля, больщ и м о н е п р а в о м е р н о с т и линейного ших, чем 1 /4 Д X, которые регистрируются с представления а (со) = b (0 , в этой области частот, и к занижению вз для f £[f*, 45 различного рода погрешностями, вызванными как низкой точностью оценки амплитуд частотных составляющих этого В процессе миграции энергия, потеряндиапазона, так и эффектами, связанными с ная ЭС на образование дифрагированных зеркальными частотами. С учетом наклона и волн, "стягивается" в центры дифракции, в ел шероховатости поверхности наблюдения в результате чего происходит восстановлепределах базы группы приемников условие ние части рассеянной энергии низкочастотимеет вид ных составляющий СМ ЭС. Существующие алгоритмы миграции суммарного поля ОСТ ДХ б 7,6А„, .расстояние ДХ между точками наблюдений выбирают не меньшим, чем максимальная из величин { 0,1А ;0,25 Am Ь а размеры базы группирования приемников в точке наблюдения - не большими 2 Л X и определяют декременты эффективного поглощения по суммарному разрезу по общей глубинной точке после голографического восстановления волнового поля, при этом одним значением декремента характеризуется часть 45 разреза мощностью не менее 5 А и с гориА 1* зонтальными размерами не менее 4 А . 1681286 ь Редактор Л.Веселовская Составитель А Алешин Техред М.Моргентал А А Корректор Н Король Заказ 3311 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб . 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101
