Пристрій і спосіб підвищення місткості для бездротового зв’язку (варіанти)
Номер патенту: 97858
Опубліковано: 26.03.2012
Автори: Дханда Мунгал, Агарвал Мукунд, Уолке Саймон Джеймс, Ю Чжи-чжун
Формула / Реферат
1. Спосіб спільного використання сигналів в одному каналі, який полягає в тому, що:
встановлюють нове з'єднання;

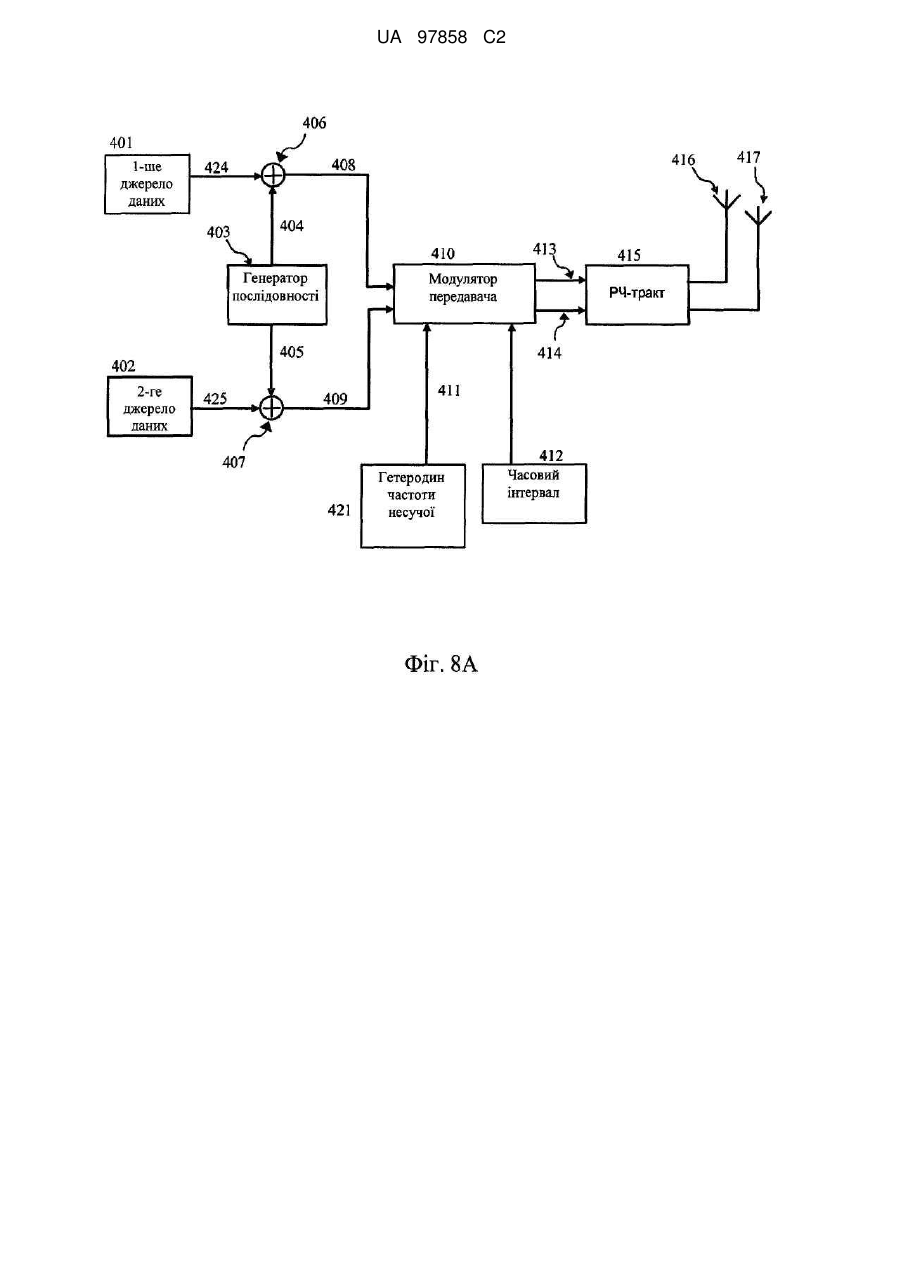

вибирають використовуваний часовий інтервал 412 на частоті 411 каналу для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням;
вибирають іншу настроювальну послідовність 405 для згаданого нового з'єднання, відмінну від настроювальної послідовності 404 згаданого існуючого з'єднання; і
використовують обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 каналу однією базовою станцією 114.
2. Спосіб за п. 1, який додатково полягає в тому, що:
виділяють новий часовий інтервал 412, якщо є не використовуваний часовий інтервал 412, на згаданій частоті 411 каналу; і при цьому згаданий використовуваний часовий інтервал 412 для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням, вибирається, якщо немає не використовуваного часового інтервалу 412 на згаданій частоті 411 каналу.
3. Спосіб за п. 1, який додатково полягає в тому, що зсувають по фазі символи згаданого нового з'єднання відносно згаданого існуючого з'єднання.
4. Спосіб за п. 1, який додатково полягає в тому, що формують і відправляють команду на базову станцію 114 для призначення згаданої частоти 411 каналу, згаданого часового інтервалу 412 і згаданого коду 404 настроювальної послідовності на одну віддалену станцію 123.
5. Спосіб за п. 1, в якому згаданий використовуваний часовий інтервал 412 для згаданого нового з'єднання вибирається згідно з критеріями, які полягають в тому, що: згаданий часовий інтервал 412 використовується віддаленою станцією 123, що має відстань від базової станції 114, подібну згаданій відстані від згаданої базової станції 114 до нового згаданого віддаленого термінала 124, який використовує згаданий часовий інтервал 412.
6. Спосіб за п. 1, в якому згаданий використовуваний часовий інтервал 412 для згаданого нового з'єднання вибирається згідно з критеріями, які полягають в тому, що: згаданий часовий інтервал 412 може бути вибраний, якщо він має низький потік обміну, або згаданий часовий інтервал 412 вже використовується не більше ніж однією віддаленою станцією 123-127.
7. Спосіб за п. 1, в якому згаданий використовуваний часовий інтервал 412 для згаданого нового з'єднання вибирається згідно з критеріями, які полягають в тому, що: рівень потужності, що приймається на віддаленій станції 123, яка вже використовує згаданий часовий інтервал 412, може бути в межах 10 дБ від згаданої нової віддаленої станції 124, яка використовує згаданий часовий інтервал 412, якщо обидві із згаданих віддалених станцій 123, 124 здатні підтримувати DARP.
8. Спосіб за п. 1, в якому нездатна підтримувати DARP віддалена станція 123 має необхідний сигнал, по суті на ≤10 дБ більший, ніж необхідний сигнал згаданої здатної підтримувати DARP віддаленої станції 124.
9. Спосіб за п. 1, який додатково полягає в тому, що: формують перші дані 424 і другі дані 425;
формують згадану настроювальну послідовність 404 існуючого з'єднання і згадану іншу настроювальну послідовність 405;
комбінують настроювальну послідовність 404 існуючого з'єднання з першими даними 424 для створення перших комбінованих даних 408 і комбінують іншу настроювальну послідовність 405 з другими даними 425 для створення других комбінованих даних 409; і
модулюють і передають згадані перші комбіновані дані 408 і згадані другі комбіновані дані 409 з використанням згаданої однієї і тієї ж частоти 411 каналу і згаданого одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються.
10. Спосіб за п. 3, в якому згаданий зсув по фазі розподілений рівномірно.
11. Спосіб вироблення першого і другого сигналів, які спільно використовують канал, причому спосіб полягає в тому, що:
формують перші дані 424 і другі дані 425;
формують першу настроювальну послідовність 404 і другу настроювальну послідовність 405;
комбінують першу настроювальну послідовність 404 з першими даними 424 для створення перших комбінованих даних 408 і комбінують другу настроювальну послідовність 405 з другими даними 425 для створення других комбінованих даних 409;
модулюють і передають згадані перші комбіновані дані 408 і згадані другі комбіновані дані 409 з використанням однієї і тієї ж частоти 411 несучої і одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються, і
використовують обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 несучої однією базовою станцією 114.
12. Спосіб за п. 11, в якому згаданий один і той же часовий інтервал 412 вибирається згідно з критеріями, які полягають в тому, що: згаданий один і той же часовий інтервал 412 може бути вибраний, якщо він має низький потік обміну, згаданий один і той же часовий інтервал 412 вже використовується не більше ніж однією віддаленою станцією 123-127, згадана настроювальна послідовність 404 не використовується стільником або сектором для згаданої частоти 411 каналу, що містить згаданий використовуваний часовий інтервал 412, або згадана настроювальна послідовність 404 не використовується на згаданій частоті 411 каналу найближчими згаданим стільником або згаданим сектором.
13. Спосіб за п. 11, який додатково полягає в тому, що зсувають по фазі символи згаданих перших комбінованих даних 408 відносно згаданих других комбінованих даних 409.
14. Спосіб за п. 11, який додатково полягає в тому, що формують і відправляють команду на базову станцію 114 для призначення згаданої однієї і тієї ж частоти 411 несучої, згаданого одного і того ж часового інтервалу 412 і згаданих настроювальних послідовностей 404, 405 на одну віддалену станцію 123.
15. Спосіб за п. 11, в якому згаданий один і той же часовий інтервал 412 вибирається згідно з критеріями, які полягають в тому, що: згаданий один і той же часовий інтервал 412 використовується віддаленою станцією 123, яка має відстань від базової станції 114, подібну згаданій відстані від згаданої базової станції 114 до нової згаданої віддаленої станції 124, яка використовує згаданий один і той же часовий інтервал 412.
16. Спосіб за п. 11, в якому згаданий один і той же часовий інтервал 412 вибирається згідно з критеріями, які полягають в тому, що: рівень потужності, що приймається на віддаленій станції 123, яка вже використовує згаданий часовий інтервал 412, може бути в межах 10 дБ від згаданої нової віддаленої станції 124, яка використовує згаданий часовий інтервал 412, якщо обидві із згаданих віддалених станцій 123, 124 здатні підтримувати DARP.
17. Спосіб за п. 11, в якому нездатний підтримувати DARP віддалений термінал 123 має необхідний сигнал, на ≤10 дБ більший, ніж необхідний сигнал згаданого здатного підтримувати DARP віддаленого термінала 124.
18. Спосіб за п. 13, в якому згаданий зсув по фазі розподілений рівномірно.
19. Пристрій для спільного використання сигналів в одному каналі, який містить:
засіб для встановлення нового з'єднання;
засіб для вибору використовуваного часового інтервалу 412 на частоті 411 каналу для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням;
засіб для вибору коду 405 іншої настроювальної послідовності для згаданого нового з'єднання, відмінного від коду 404 настроювальної послідовності згаданого існуючого з'єднання; і
засіб для використання обох згаданих настроювальних послідовностей 404, 405 в згаданому одному і тому ж використовуваному часовому інтервалі 412 на згаданій одній і тій же частоті 411 каналу однією базовою станцією 114.
20. Пристрій за п. 19, який додатково містить засіб для виділення нового часового інтервалу 412, якщо є не використовуваний часовий інтервал 412, на згаданій частоті 411 каналу; і при цьому згаданий використовуваний часовий інтервал 412 для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням, вибирається, якщо немає не використовуваного часового інтервалу 412 на згаданій частоті 411 каналу.
21. Пристрій за п. 19, який додатково містить засіб для зсунення по фазі символів згаданого нового з'єднання відносно згаданого існуючого з'єднання.
22. Пристрій за п. 19, який додатково містить засіб для формування і відправлення команди на базову станцію 114 для призначення згаданої частоти 411 каналу, згаданого часового інтервалу 412 і згаданої настроювальної послідовності 404 на одну віддалену станцію 123.
23. Пристрій за п. 19, який додатково містить засіб для вибору згаданого використовуваного часового інтервалу 412 для згаданого нового з'єднання згідно з критеріями, які полягають в тому, що: згаданий часовий інтервал 412 використовується віддаленою станцією 123, яка має відстань від базової станції 114, подібну згаданій відстані від згаданої базової станції 114 до нової згаданої віддаленої станції 124, яка використовує згаданий часовий інтервал 412.
24. Пристрій за п. 19, який додатково містить засіб для вибору згаданого використовуваного часового інтервалу 412 для згаданого нового з'єднання згідно з критеріями, які полягають в тому, що: згаданий часовий інтервал 412 може бути вибраний, якщо він має низький потік обміну, або згаданий часовий інтервал 412 вже використовується не більше ніж однією віддаленою станцією 123-127.
25. Пристрій за п. 19, який додатково містить засіб для вибору згаданого використовуваного часового інтервалу 412, встановленого для згаданого нового з'єднання, згідно з критеріями, які полягають в тому, що: рівень потужності, що приймається на віддаленій станції 123, яка вже використовує згаданий часовий інтервал 412, може бути в межах 10 дБ від згаданої нової віддаленої станції 124, яка використовує згаданий часовий інтервал 412, якщо обидві із згаданих віддалених станцій 123, 124 здатні підтримувати DARP.
26. Пристрій за п. 19, при цьому нездатна підтримувати DARP віддалена станція 123 має необхідний сигнал, на ≤10 дБ більший, ніж необхідний сигнал згаданої здатної підтримувати DARP віддаленої станції 124.
27. Пристрій за п. 19, який додатково містить:
засіб для формування перших даних 424 і других даних 425;
засіб для формування згаданої настроювальної послідовності 404 існуючого з'єднання і згаданої іншої настроювальної послідовності 405;
засіб для комбінування настроювальної послідовності 404 існуючого з'єднання з першими даними 424 для створення перших комбінованих даних 408 і комбінування іншої настроювальної послідовності 405 з другими даними 425 для створення других комбінованих даних 409; і
засіб для модулювання і передачі згаданих перших комбінованих даних 408 і згаданих других комбінованих даних 409 з використанням згаданої однієї і тієї ж частоти 411 каналу і згаданого одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються.
28. Пристрій за п. 21, в якому згаданий зсув по фазі розподілений рівномірно.
29. Пристрій для вироблення першого і другого сигналів, що спільно використовують канал, який містить:
засіб для формування перших даних 424 і других даних 425;
засіб для формування першої настроювальної послідовності 404 і другої настроювальної послідовності 405;
засіб для комбінування першої настроювальної послідовності 404 з першими даними 424 для створення перших комбінованих даних 408 і комбінування другої настроювальної послідовності 405 з другими даними 425 для створення других комбінованих даних 409;
засіб для модулювання і передачі згаданих перших комбінованих даних 408 і згаданих других комбінованих даних 409 з використанням однієї і тієї ж частоти 411 несучої і одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються, і
засіб для використання обох згаданих настроювальних послідовностей 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 несучої однією базовою станцією 114.
30. Пристрій за п. 29, який додатково містить засіб для вибору згаданого одного і того ж часового інтервалу 412 згідно з критеріями, які полягають в тому, що: згаданий один і той же часовий інтервал 412 може бути вибраний, якщо він має низький потік обміну, згаданий один і той же часовий інтервал 412 вже використовується не більше ніж однією віддаленою станцією 123-127, згадана настроювальна послідовність 404 не використовується стільником або сектором для згаданої частоти 411 каналу, що містить згаданий використовуваний часовий інтервал 412, або згадана настроювальна послідовність 404 не використовується на згаданій частоті 411 каналу найближчими згаданим стільником або згаданим сектором.
31. Пристрій за п. 29, який додатково містить засіб для зсунення по фазі символів згаданих перших комбінованих даних 408 відносно згаданих других комбінованих даних 409.
32. Пристрій за п. 29, який додатково містить засіб для формування і відправлення команди на базову станцію 114 для призначення згаданої однієї і тієї ж частоти 411 несучої, згаданого одного і того ж часового інтервалу 412 і згаданих настроювальних послідовностей 404, 405 на одну віддалену станцію 123.
33. Пристрій за п. 29, який додатково містить засіб для вибору згаданого одного і того ж часового інтервалу 412 згідно з критеріями, які полягають в тому, що: згаданий один і той же часовий інтервал 412 використовується віддаленою станцією 123, яка має відстань від базової станції 114, подібну згаданій відстані від згаданої базової станції 114 до нової згаданої віддаленої станції 124, яка використовує згаданий один і той же часовий інтервал 412.
34. Пристрій за п. 29, який додатково містить засіб для вибору згаданого одного і того ж часового інтервалу 412 згідно з критеріями, які полягають в тому, що: рівень потужності, що приймається на віддаленій станції 123, яка вже використовує згаданий часовий інтервал 412, може бути в межах 10 дБ від згаданої нової віддаленої станції 124, яка використовує згаданий часовий інтервал 412, якщо обидві із згаданих віддалених станцій 123, 124 здатні підтримувати DARP.
35. Пристрій за п. 29, при цьому нездатна підтримувати DARP віддалена станція 123 має необхідний сигнал, на ≤10 дБ більший, ніж необхідний сигнал згаданої здатної підтримувати DARP віддаленої станції 124.
36. Пристрій за п. 31, в якому згаданий зсув по фазі розподілений рівномірно.
37. Машиночитаний носій інформації, який містить:
код для спонукання комп'ютера виробляти перший і другий сигнали, які спільно використовують канал, що містить інструкції, щоб:
формувати перші дані 424 і другі дані 425;
формувати першу настроювальну послідовність 404 і другу настроювальну послідовність 405;
комбінувати першу настроювальну послідовність 404 з першими даними 424 для створення перших комбінованих даних 408;
комбінувати другу настроювальну послідовність 405 з другими даними 425 для створення других комбінованих даних 409;
модулювати і передавати згадані перші комбіновані дані 408 і згадані другі комбіновані дані 409 з використанням однієї і тієї ж частоти 411 каналу і одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються, і
використовувати обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 каналу однією базовою станцією 114.
38. Машиночитаний носій інформації, який містить:
код для спонукання комп'ютера спільно використовувати сигнали в одному каналі, що містить інструкції, щоб:
встановлювати нове з'єднання;
вибирати використовуваний часовий інтервал 412 для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням;
вибирати інший код 405 настроювальної послідовності для згаданого нового з'єднання, відмінний від настроювальної послідовності 404 згаданого існуючого з'єднання; і
використовувати обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 каналу однією базовою станцією 114.
39. Спосіб спільного використання сигналів в одному каналі, який полягає в тому, що:
встановлюють нове з'єднання;
вибирають використовуваний часовий інтервал 412 на частоті 411 каналу для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням;
вибирають іншу настроювальну послідовність 405 для згаданого нового з'єднання, відмінну від настроювальної послідовності 404 згаданого існуючого з'єднання, при цьому коефіцієнт взаємної кореляції між іншою настроювальною послідовністю 405 і настроювальною послідовністю 404 існуючого з'єднання є низьким; і
використовують обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 каналу однією базовою станцією 114.
40. Спосіб за п. 39, в якому згадана інша настроювальна послідовність 405 має згаданий коефіцієнт взаємної кореляції між 2/16 і 4/16, коли піддається кореляції з настроювальною послідовністю 404 існуючого з'єднання.
41. Спосіб за п. 39, в якому згадана інша настроювальна послідовність 405 комплементарна згаданій настроювальній послідовності 404 існуючого з'єднання.
42. Спосіб за п. 39, в якому згадана настроювальна послідовність 404 існуючого з'єднання містить набір згаданих настроювальних послідовностей, що включає:
43. Спосіб за п. 39, в якому згадана настроювальна послідовність 405 іншого з'єднання містить згаданий набір згаданих настроювальних послідовностей, що включає:
44. Спосіб за п. 39, в якому згадана інша настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, що включає:
45. Спосіб за п. 42, в якому згадана інша настроювальна послідовність 405 з'єднання містить згаданий набір згаданих настроювальних послідовностей, комплементарних згаданій настроювальній послідовності 404 існуючого з'єднання, що включає:
46. Спосіб за п. 42, в якому згадана інша настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, комплементарних згаданій послідовності 404 існуючого з'єднання, що включає:
47. Спосіб вироблення першого і другого сигналів, які спільно використовують канал, спосіб полягає в тому, що:
формують перші дані 424 і другі дані 425;
формують першу настроювальну послідовність 404 і другу настроювальну послідовність 405;
комбінують першу настроювальну послідовність 404 з першими даними 424 для створення перших комбінованих даних 408 і комбінують другу настроювальну послідовність 405 з другими даними 425 для створення других комбінованих даних 409;
модулюють і передають згадані перші комбіновані дані 408 і згадані другі комбіновані дані 409 з використанням однієї і тієї ж частоти 411 несучої і одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються, і
використовують обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 несучої однією базовою станцією 114, при цьому коефіцієнт взаємної кореляції між згаданою першою настроювальною послідовністю 404 і згаданою другою настроювальною послідовністю 405 є низьким.
48. Спосіб за п. 47, в якому згадана друга настроювальна послідовність 405 має згаданий коефіцієнт взаємної кореляції між 2/16 і 4/16, коли піддається кореляції з першою настроювальною послідовністю 404.
49. Спосіб за п. 47, в якому згадана друга настроювальна послідовність 405 комплементарна згаданій першій настроювальній послідовності 404.
50. Спосіб за п. 47, в якому згадана перша настроювальна послідовність 404 містить набір згаданих настроювальних послідовностей, що включає:
51. Спосіб за п. 47, в якому згадана друга настроювальна послідовність містить згаданий набір згаданих настроювальних послідовностей, що включає:
52. Спосіб за п. 47, в якому згадана друга настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, що включає:
53. Спосіб за п. 50, в якому згаданий другий код настроювальної послідовності містить згаданий набір згаданих настроювальних послідовностей, комплементарний згаданому першому коду настроювальної послідовності, що включає:
54. Спосіб за п. 50, в якому згаданий другий код настроювальної послідовності містить згаданий набір згаданих настроювальних послідовностей, комплементарний згаданому першому коду послідовності, що включає:
55. Пристрій для спільного використання сигналів в одному каналі, який містить:
засіб для встановлення нового з'єднання;
засіб для вибору використовуваного часового інтервалу 412 на частоті 411 каналу для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням;
засіб для вибору іншої настроювальної послідовності 405 для згаданого нового з'єднання, відмінної від настроювальної послідовності 404 згаданого існуючого з'єднання, при цьому коефіцієнт взаємної кореляції між іншою настроювальною послідовністю 405 і настроювальною послідовністю 404 існуючого з'єднання є низьким; і
засіб для використання обох згаданих настроювальних послідовностей 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 каналу однією базовою станцією 114.
56. Пристрій за п. 55, при цьому згадана інша настроювальна послідовність 405 має згаданий коефіцієнт взаємної кореляції між 2/16 і 4/16, коли піддається кореляції з настроювальною послідовністю 404 існуючого з'єднання.
57. Пристрій за п. 55, при цьому згадана інша настроювальна послідовність 405 комплементарна згаданому коду 404 настроювальної послідовності існуючого з'єднання.
58. Пристрій за п. 55, при цьому згадана настроювальна послідовність 404 існуючого з'єднання містить набір згаданих настроювальних послідовностей, що включає:
59. Пристрій за п. 55, при цьому згадана інша настроювальна послідовність 405 з'єднання містить згаданий набір згаданих настроювальних послідовностей, що включає:
60. Пристрій за п. 55, при цьому згадана інша настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, що включає:
61. Пристрій за п. 58, при цьому згадана інша настроювальна послідовність 405 з'єднання містить згаданий набір згаданих настроювальних послідовностей, комплементарних згаданому коду 404 настроювальної послідовності існуючого з'єднання, що включає:
62. Пристрій за п. 58, при цьому згадана інша настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, комплементарних згаданій послідовності 404 існуючого з'єднання, що включає:
63. Пристрій для вироблення першого і другого сигналів, що спільно використовують канал, який містить:
засіб для формування перших даних 424 і других даних 425;
засіб для формування першої настроювальної послідовності 404 і другої настроювальної послідовності 405;
засіб для комбінування першої настроювальної послідовності 404 з першими даними 424 для створення перших комбінованих даних 408;
засіб для комбінування другої настроювальної послідовності 405 з другими даними 425 для створення других комбінованих даних 409;
засіб для модулювання і передачі згаданих перших комбінованих даних 408 і згаданих других комбінованих даних 409 з використанням однієї і тієї ж частоти 411 несучої і одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються, і
засіб для використання обох згаданих настроювальних послідовностей 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 несучої в одному і тому ж стільнику однією базовою станцією 114, при цьому коефіцієнт взаємної кореляції між згаданою першою настроювальною послідовністю 404 і
згаданою другою настроювальною послідовністю 405 є низьким.
64. Пристрій за п. 63, в якому згадана друга настроювальна послідовність 405 має згаданий коефіцієнт взаємної кореляції між 2/16 і 4/16, коли піддається кореляції з першою настроювальною послідовністю 404.
65. Пристрій за п. 63, в якому згадана друга настроювальна послідовність 405 комплементарна згаданій першій настроювальній послідовності 404.
66. Пристрій за п. 63, в якому згадана перша настроювальна послідовність 404 містить набір згаданих настроювальних послідовностей, що включає:
67. Пристрій за п. 63, при цьому згадана друга настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, що включає:
68. Пристрій за п. 63, при цьому згадана друга настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, що включає:
69. Пристрій за п. 66, при цьому згадана друга настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, комплементарних згаданій першій настроювальній послідовності 404, що включає:
70. Пристрій за п. 66, при цьому згадана друга настроювальна послідовність 405 містить згаданий набір згаданих настроювальних послідовностей, комплементарних згаданій першій настроювальній послідовності 404, що включає:
71. Машиночитаний носій інформації, який містить:
код для спонукання комп'ютера виробляти перший і другий сигнали, які спільно використовують канал, що містить інструкції, щоб:
формувати перші дані 424 і другі дані 425;
формувати першу настроювальну послідовність 404 і другу настроювальну послідовність 405;
комбінувати першу настроювальну послідовність 404 з першими даними 424 для створення перших комбінованих даних 408;
комбінувати другу настроювальну послідовність 405 з другими даними 425 для створення других комбінованих даних 409;
модулювати і передавати згадані перші комбіновані дані 408 і згадані другі комбіновані дані 409 з використанням однієї і тієї ж частоти 411 каналу і одного і того ж часового інтервалу 412 для вироблення першого 413 і другого 414 сигналів, що передаються, і
використовувати обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 каналу однією базовою станцією 114, при цьому коефіцієнт взаємної кореляції між згаданою першою настроювальною послідовністю 404 і згаданою другою настроювальною послідовністю 405 є низьким.
72. Машиночитаний носій інформації, який містить:
код для спонукання комп'ютера спільно використовувати сигнали в одному каналі, що містить інструкції, щоб:
встановлювати нове з'єднання;
вибирати використовуваний часовий інтервал 412 на частоті 411 каналу для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням;
вибирати код 405 іншої настроювальної послідовності для згаданого нового з'єднання, відмінного від коду 404 настроювальної послідовності згаданого існуючого з'єднання, при цьому коефіцієнт взаємної кореляції між іншим кодом 405 настроювальної послідовності і кодом 404 настроювальної послідовності існуючого з'єднання є низьким; і
використовувати обидві згадані настроювальні послідовності 404, 405 в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 каналу однією базовою станцією 114.
Текст

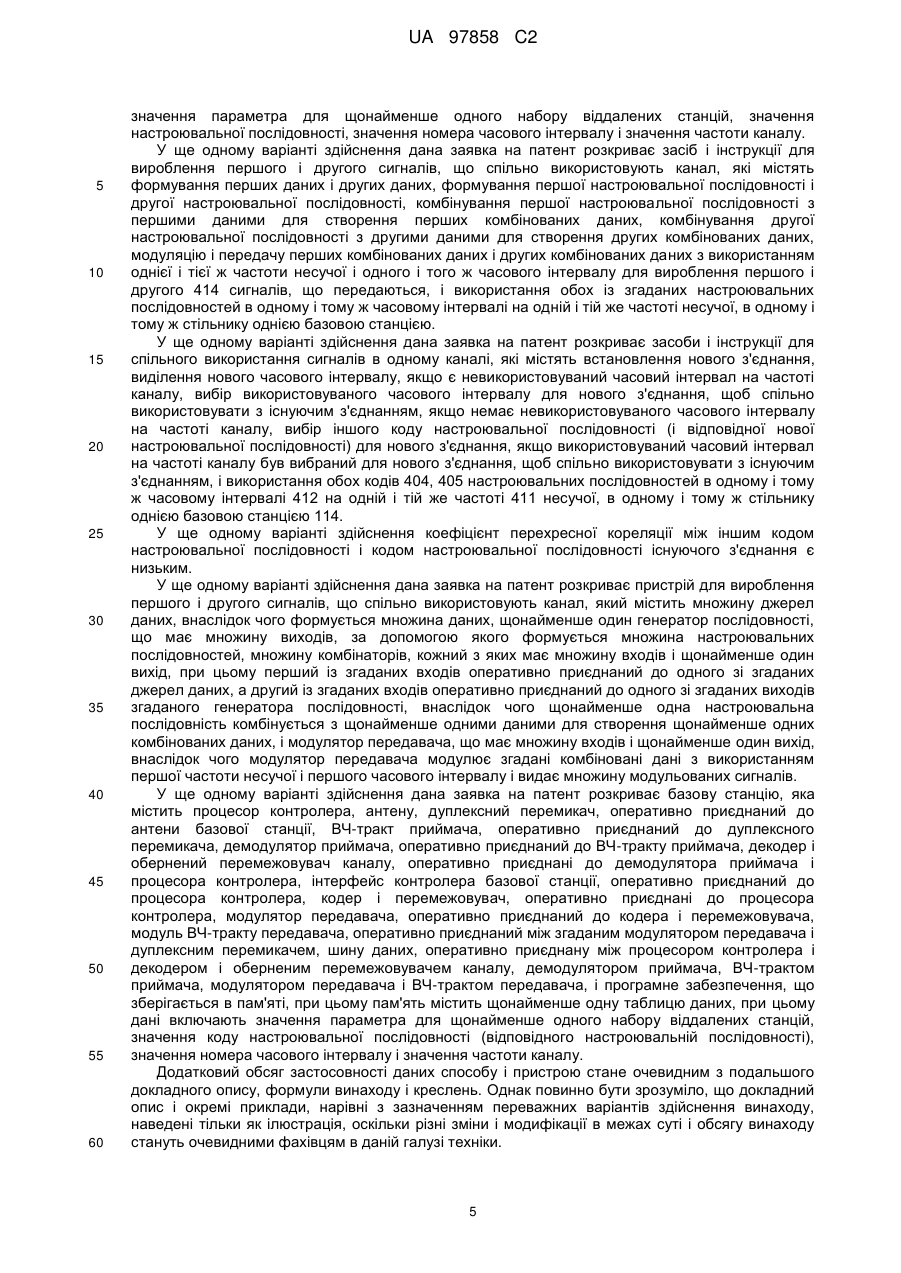

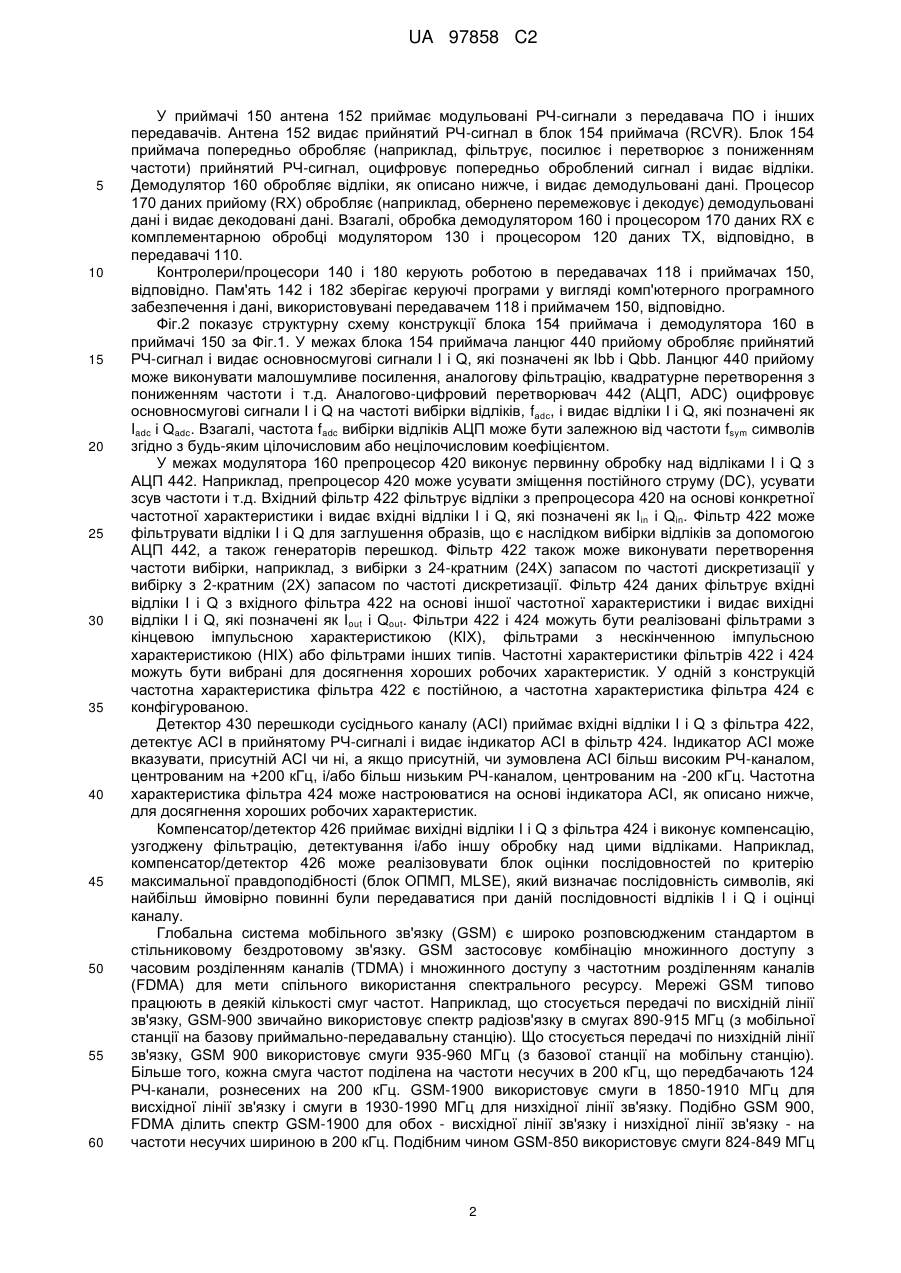

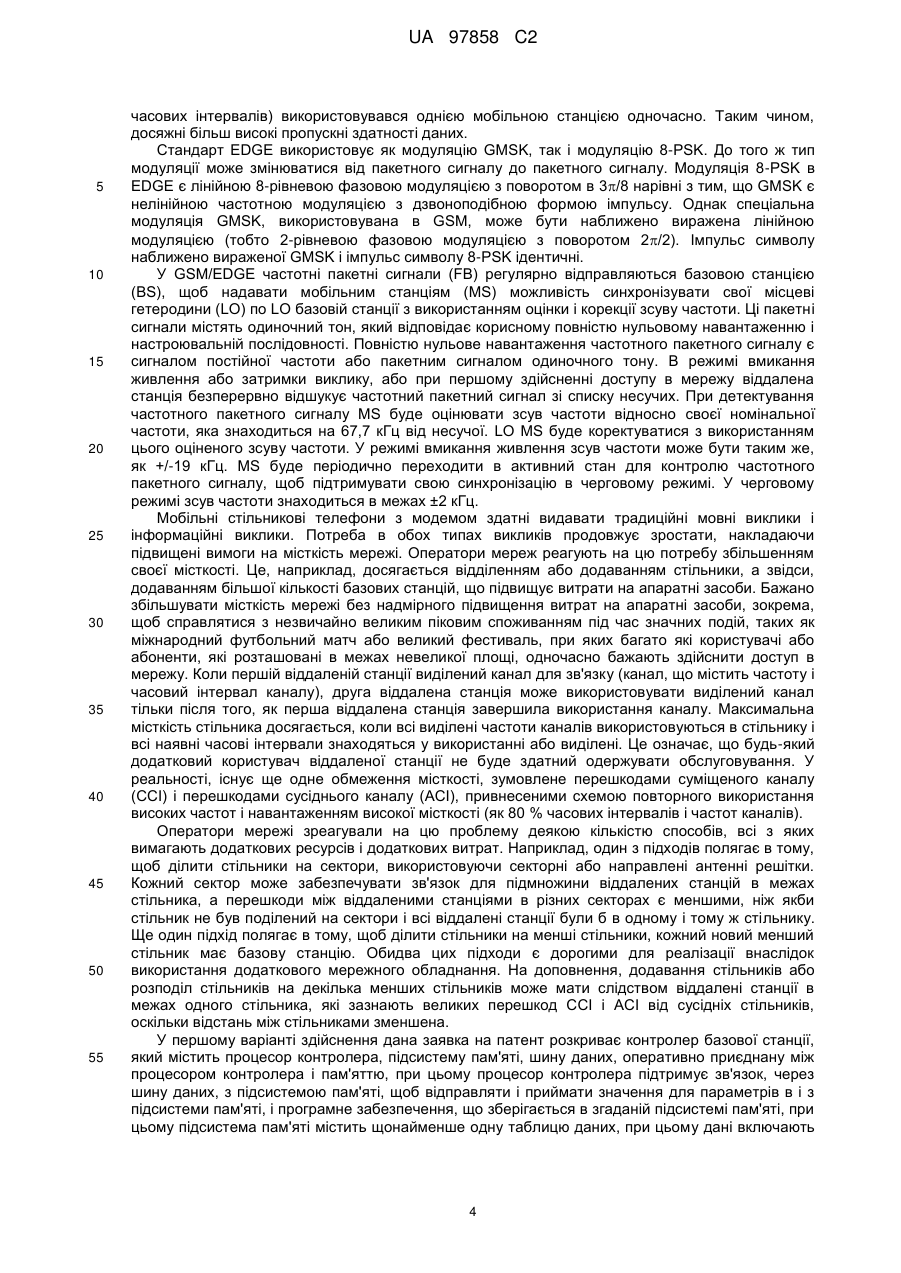

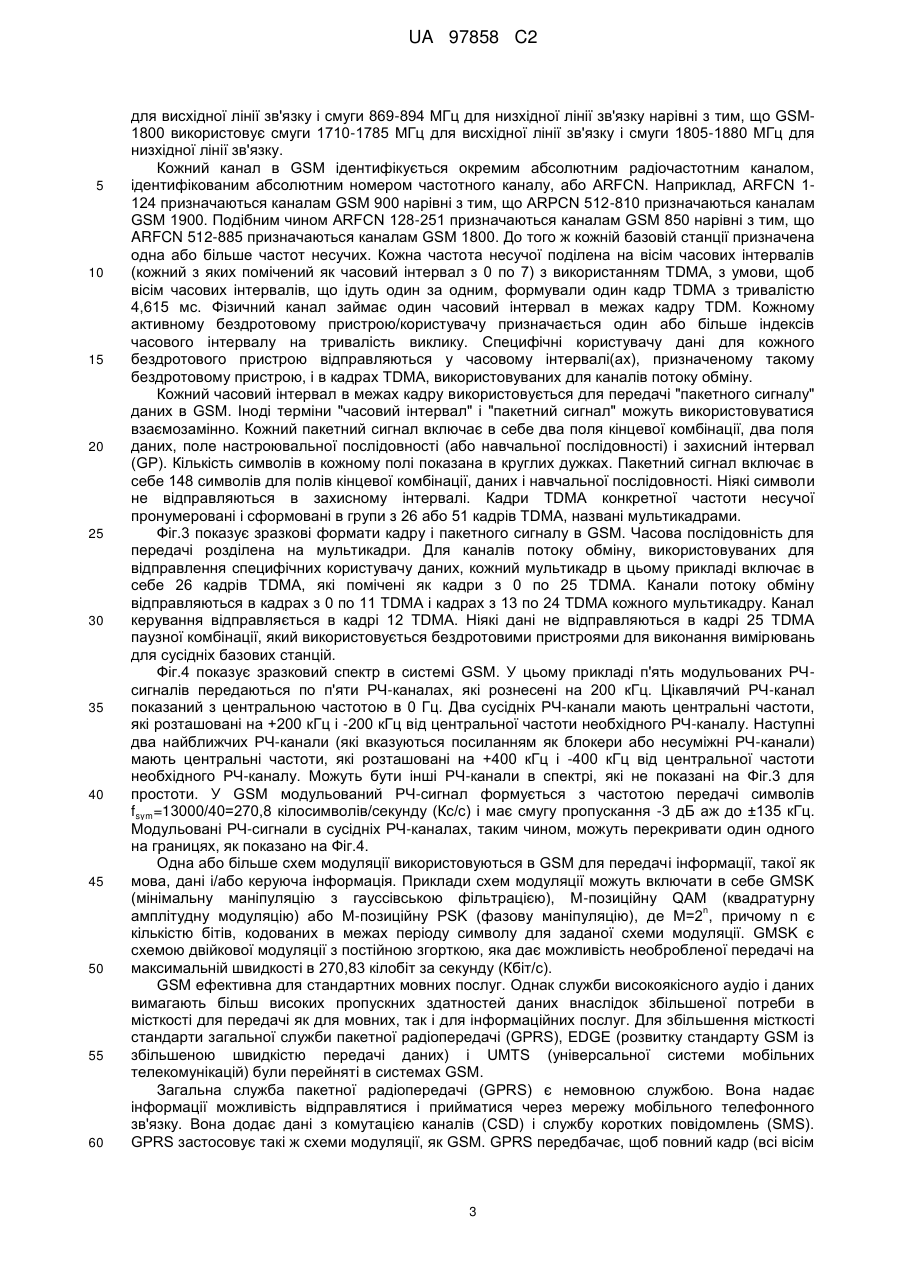

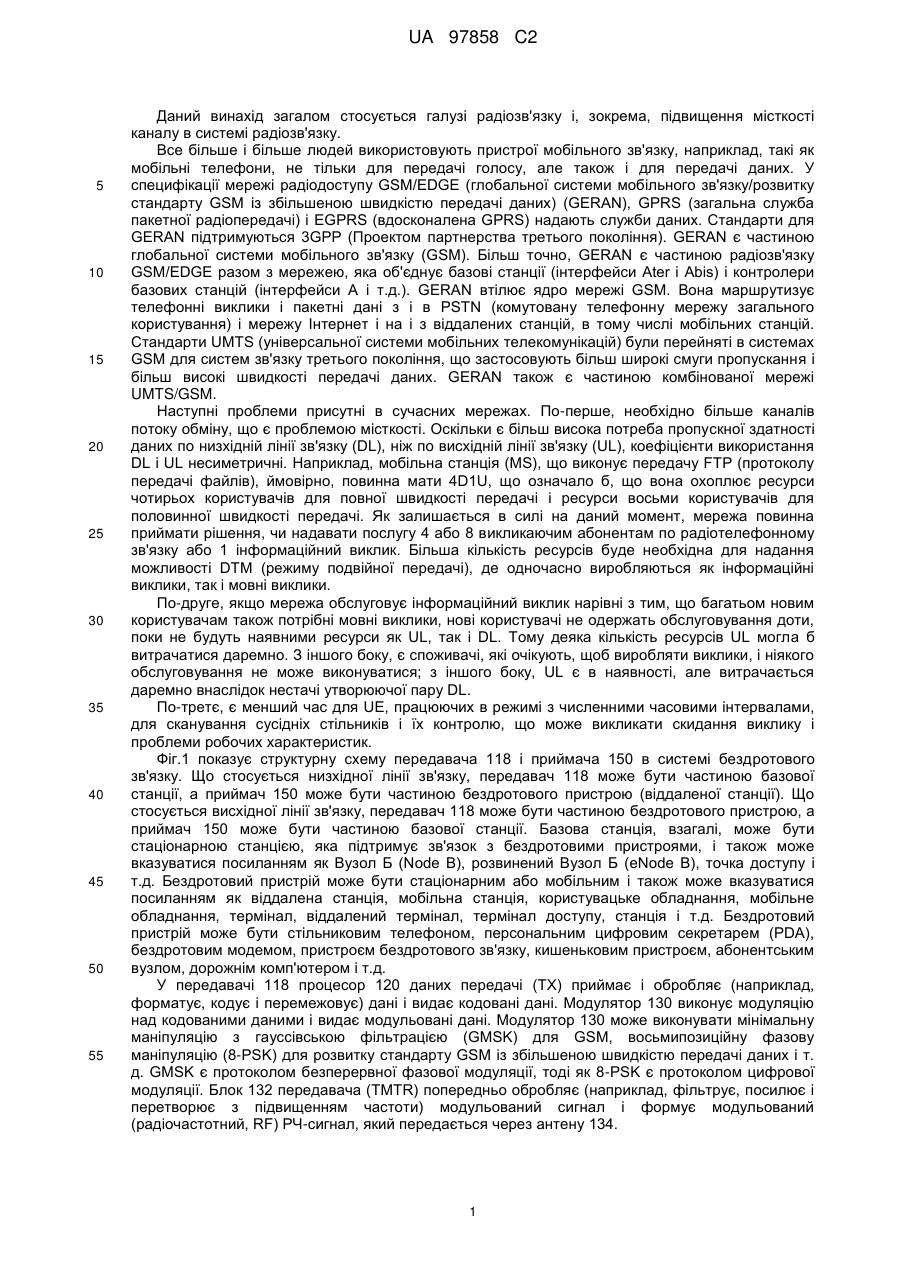

Реферат: Дана заявка на патент поліпшує DARP наданням можливості численним користувачам в одному часовому інтервалі (MUROS). Вона містить засоби і інструкцію для спільного використання сигналів в одному каналі, що включає встановлення нового з'єднання, призначення нового часового інтервалу, якщо є невикористовуваний часовий інтервал на частоті каналу, вибір використовуваного часового інтервалу для нового з'єднання, щоб спільно використовувати з існуючим з'єднанням, якщо немає невикористовуваного часового інтервалу на частоті каналу, і вибір іншого коду настроювальної послідовності для нового з'єднання, якщо використовуваний часовий інтервал на частоті каналу був вибраний для нового з'єднання, щоб спільно використовувати з існуючим з'єднанням. UA 97858 C2 (12) UA 97858 C2 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід загалом стосується галузі радіозв'язку і, зокрема, підвищення місткості каналу в системі радіозв'язку. Все більше і більше людей використовують пристрої мобільного зв'язку, наприклад, такі як мобільні телефони, не тільки для передачі голосу, але також і для передачі даних. У специфікації мережі радіодоступу GSM/EDGE (глобальної системи мобільного зв'язку/розвитку стандарту GSM із збільшеною швидкістю передачі даних) (GERAN), GPRS (загальна служба пакетної радіопередачі) і EGPRS (вдосконалена GPRS) надають служби даних. Стандарти для GERAN підтримуються 3GPP (Проектом партнерства третього покоління). GERAN є частиною глобальної системи мобільного зв'язку (GSM). Більш точно, GERAN є частиною радіозв'язку GSM/EDGE разом з мережею, яка об'єднує базові станції (інтерфейси Ater і Abis) і контролери базових станцій (інтерфейси А і т.д.). GERAN втілює ядро мережі GSM. Вона маршрутизує телефонні виклики і пакетні дані з і в PSTN (комутовану телефонну мережу загального користування) і мережу Інтернет і на і з віддалених станцій, в тому числі мобільних станцій. Стандарти UMTS (універсальної системи мобільних телекомунікацій) були перейняті в системах GSM для систем зв'язку третього покоління, що застосовують більш широкі смуги пропускання і більш високі швидкості передачі даних. GERAN також є частиною комбінованої мережі UMTS/GSM. Наступні проблеми присутні в сучасних мережах. По-перше, необхідно більше каналів потоку обміну, що є проблемою місткості. Оскільки є більш висока потреба пропускної здатності даних по низхідній лінії зв'язку (DL), ніж по висхідній лінії зв'язку (UL), коефіцієнти використання DL і UL несиметричні. Наприклад, мобільна станція (MS), що виконує передачу FTP (протоколу передачі файлів), ймовірно, повинна мати 4D1U, що означало б, що вона охоплює ресурси чотирьох користувачів для повної швидкості передачі і ресурси восьми користувачів для половинної швидкості передачі. Як залишається в силі на даний момент, мережа повинна приймати рішення, чи надавати послугу 4 або 8 викликаючим абонентам по радіотелефонному зв'язку або 1 інформаційний виклик. Більша кількість ресурсів буде необхідна для надання можливості DTM (режиму подвійної передачі), де одночасно виробляються як інформаційні виклики, так і мовні виклики. По-друге, якщо мережа обслуговує інформаційний виклик нарівні з тим, що багатьом новим користувачам також потрібні мовні виклики, нові користувачі не одержать обслуговування доти, поки не будуть наявними ресурси як UL, так і DL. Тому деяка кількість ресурсів UL могла б витрачатися даремно. З іншого боку, є споживачі, які очікують, щоб виробляти виклики, і ніякого обслуговування не може виконуватися; з іншого боку, UL є в наявності, але витрачається даремно внаслідок нестачі утворюючої пару DL. По-третє, є менший час для UE, працюючих в режимі з численними часовими інтервалами, для сканування сусідніх стільників і їх контролю, що може викликати скидання виклику і проблеми робочих характеристик. Фіг.1 показує структурну схему передавача 118 і приймача 150 в системі бездротового зв'язку. Що стосується низхідної лінії зв'язку, передавач 118 може бути частиною базової станції, а приймач 150 може бути частиною бездротового пристрою (віддаленої станції). Що стосується висхідної лінії зв'язку, передавач 118 може бути частиною бездротового пристрою, а приймач 150 може бути частиною базової станції. Базова станція, взагалі, може бути стаціонарною станцією, яка підтримує зв'язок з бездротовими пристроями, і також може вказуватися посиланням як Вузол Б (Node В), розвинений Вузол Б (eNode В), точка доступу і т.д. Бездротовий пристрій може бути стаціонарним або мобільним і також може вказуватися посиланням як віддалена станція, мобільна станція, користувацьке обладнання, мобільне обладнання, термінал, віддалений термінал, термінал доступу, станція і т.д. Бездротовий пристрій може бути стільниковим телефоном, персональним цифровим секретарем (PDA), бездротовим модемом, пристроєм бездротового зв'язку, кишеньковим пристроєм, абонентським вузлом, дорожнім комп'ютером і т.д. У передавачі 118 процесор 120 даних передачі (ТХ) приймає і обробляє (наприклад, форматує, кодує і перемежовує) дані і видає кодовані дані. Модулятор 130 виконує модуляцію над кодованими даними і видає модульовані дані. Модулятор 130 може виконувати мінімальну маніпуляцію з гауссівською фільтрацією (GMSK) для GSM, восьмипозиційну фазову маніпуляцію (8-PSK) для розвитку стандарту GSM із збільшеною швидкістю передачі даних і т. д. GMSK є протоколом безперервної фазової модуляції, тоді як 8-PSK є протоколом цифрової модуляції. Блок 132 передавача (TMTR) попередньо обробляє (наприклад, фільтрує, посилює і перетворює з підвищенням частоти) модульований сигнал і формує модульований (радіочастотний, RF) РЧ-сигнал, який передається через антену 134. 1 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 У приймачі 150 антена 152 приймає модульовані РЧ-сигнали з передавача ПО і інших передавачів. Антена 152 видає прийнятий РЧ-сигнал в блок 154 приймача (RCVR). Блок 154 приймача попередньо обробляє (наприклад, фільтрує, посилює і перетворює з пониженням частоти) прийнятий РЧ-сигнал, оцифровує попередньо оброблений сигнал і видає відліки. Демодулятор 160 обробляє відліки, як описано нижче, і видає демодульовані дані. Процесор 170 даних прийому (RX) обробляє (наприклад, обернено перемежовує і декодує) демодульовані дані і видає декодовані дані. Взагалі, обробка демодулятором 160 і процесором 170 даних RX є комплементарною обробці модулятором 130 і процесором 120 даних ТХ, відповідно, в передавачі 110. Контролери/процесори 140 і 180 керують роботою в передавачах 118 і приймачах 150, відповідно. Пам'ять 142 і 182 зберігає керуючі програми у вигляді комп'ютерного програмного забезпечення і дані, використовувані передавачем 118 і приймачем 150, відповідно. Фіг.2 показує структурну схему конструкції блока 154 приймача і демодулятора 160 в приймачі 150 за Фіг.1. У межах блока 154 приймача ланцюг 440 прийому обробляє прийнятий РЧ-сигнал і видає основносмугові сигнали І і Q, які позначені як Ibb і Qbb. Ланцюг 440 прийому може виконувати малошумливе посилення, аналогову фільтрацію, квадратурне перетворення з пониженням частоти і т.д. Аналогово-цифровий перетворювач 442 (АЦП, ADC) оцифровує основносмугові сигнали І і Q на частоті вибірки відліків, fadс, і видає відліки І і Q, які позначені як Iadc і Qadc. Взагалі, частота fadc вибірки відліків АЦП може бути залежною від частоти fsym символів згідно з будь-яким цілочисловим або нецілочисловим коефіцієнтом. У межах модулятора 160 препроцесор 420 виконує первинну обробку над відліками І і Q з АЦП 442. Наприклад, препроцесор 420 може усувати зміщення постійного струму (DC), усувати зсув частоти і т.д. Вхідний фільтр 422 фільтрує відліки з препроцесора 420 на основі конкретної частотної характеристики і видає вхідні відліки І і Q, які позначені як І in і Qin. Фільтр 422 може фільтрувати відліки І і Q для заглушення образів, що є наслідком вибірки відліків за допомогою АЦП 442, а також генераторів перешкод. Фільтр 422 також може виконувати перетворення частоти вибірки, наприклад, з вибірки з 24-кратним (24Х) запасом по частоті дискретизації у вибірку з 2-кратним (2Х) запасом по частоті дискретизації. Фільтр 424 даних фільтрує вхідні відліки І і Q з вхідного фільтра 422 на основі іншої частотної характеристики і видає вихідні відліки І і Q, які позначені як Iout і Qout. Фільтри 422 і 424 можуть бути реалізовані фільтрами з кінцевою імпульсною характеристикою (КІХ), фільтрами з нескінченною імпульсною характеристикою (НІХ) або фільтрами інших типів. Частотні характеристики фільтрів 422 і 424 можуть бути вибрані для досягнення хороших робочих характеристик. У одній з конструкцій частотна характеристика фільтра 422 є постійною, а частотна характеристика фільтра 424 є конфігурованою. Детектор 430 перешкоди сусіднього каналу (АСІ) приймає вхідні відліки І і Q з фільтра 422, детектує АСІ в прийнятому РЧ-сигналі і видає індикатор АСІ в фільтр 424. Індикатор АСІ може вказувати, присутній АСІ чи ні, а якщо присутній, чи зумовлена АСІ більш високим РЧ-каналом, центрованим на +200 кГц, і/або більш низьким РЧ-каналом, центрованим на -200 кГц. Частотна характеристика фільтра 424 може настроюватися на основі індикатора АСІ, як описано нижче, для досягнення хороших робочих характеристик. Компенсатор/детектор 426 приймає вихідні відліки І і Q з фільтра 424 і виконує компенсацію, узгоджену фільтрацію, детектування і/або іншу обробку над цими відліками. Наприклад, компенсатор/детектор 426 може реалізовувати блок оцінки послідовностей по критерію максимальної правдоподібності (блок ОПМП, MLSE), який визначає послідовність символів, які найбільш ймовірно повинні були передаватися при даній послідовності відліків І і Q і оцінці каналу. Глобальна система мобільного зв'язку (GSM) є широко розповсюдженим стандартом в стільниковому бездротовому зв'язку. GSM застосовує комбінацію множинного доступу з часовим розділенням каналів (TDMA) і множинного доступу з частотним розділенням каналів (FDMA) для мети спільного використання спектрального ресурсу. Мережі GSM типово працюють в деякій кількості смуг частот. Наприклад, що стосується передачі по висхідній лінії зв'язку, GSM-900 звичайно використовує спектр радіозв'язку в смугах 890-915 МГц (з мобільної станції на базову приймально-передавальну станцію). Що стосується передачі по низхідній лінії зв'язку, GSM 900 використовує смуги 935-960 МГц (з базової станції на мобільну станцію). Більше того, кожна смуга частот поділена на частоти несучих в 200 кГц, що передбачають 124 РЧ-канали, рознесених на 200 кГц. GSM-1900 використовує смуги в 1850-1910 МГц для висхідної лінії зв'язку і смуги в 1930-1990 МГц для низхідної лінії зв'язку. Подібно GSM 900, FDMA ділить спектр GSM-1900 для обох - висхідної лінії зв'язку і низхідної лінії зв'язку - на частоти несучих шириною в 200 кГц. Подібним чином GSM-850 використовує смуги 824-849 МГц 2 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 для висхідної лінії зв'язку і смуги 869-894 МГц для низхідної лінії зв'язку нарівні з тим, що GSM1800 використовує смуги 1710-1785 МГц для висхідної лінії зв'язку і смуги 1805-1880 МГц для низхідної лінії зв'язку. Кожний канал в GSM ідентифікується окремим абсолютним радіочастотним каналом, ідентифікованим абсолютним номером частотного каналу, або ARFCN. Наприклад, ARFCN 1124 призначаються каналам GSM 900 нарівні з тим, що ARPCN 512-810 призначаються каналам GSM 1900. Подібним чином ARFCN 128-251 призначаються каналам GSM 850 нарівні з тим, що ARFCN 512-885 призначаються каналам GSM 1800. До того ж кожній базовій станції призначена одна або більше частот несучих. Кожна частота несучої поділена на вісім часових інтервалів (кожний з яких помічений як часовий інтервал з 0 по 7) з використанням TDMA, з умови, щоб вісім часових інтервалів, що ідуть один за одним, формували один кадр TDMA з тривалістю 4,615 мс. Фізичний канал займає один часовий інтервал в межах кадру TDM. Кожному активному бездротовому пристрою/користувачу призначається один або більше індексів часового інтервалу на тривалість виклику. Специфічні користувачу дані для кожного бездротового пристрою відправляються у часовому інтервалі(ах), призначеному такому бездротовому пристрою, і в кадрах TDMA, використовуваних для каналів потоку обміну. Кожний часовий інтервал в межах кадру використовується для передачі "пакетного сигналу" даних в GSM. Іноді терміни "часовий інтервал" і "пакетний сигнал" можуть використовуватися взаємозамінно. Кожний пакетний сигнал включає в себе два поля кінцевої комбінації, два поля даних, поле настроювальної послідовності (або навчальної послідовності) і захисний інтервал (GP). Кількість символів в кожному полі показана в круглих дужках. Пакетний сигнал включає в себе 148 символів для полів кінцевої комбінації, даних і навчальної послідовності. Ніякі символи не відправляються в захисному інтервалі. Кадри TDMA конкретної частоти несучої пронумеровані і сформовані в групи з 26 або 51 кадрів TDMA, названі мультикадрами. Фіг.3 показує зразкові формати кадру і пакетного сигналу в GSM. Часова послідовність для передачі розділена на мультикадри. Для каналів потоку обміну, використовуваних для відправлення специфічних користувачу даних, кожний мультикадр в цьому прикладі включає в себе 26 кадрів TDMA, які помічені як кадри з 0 по 25 TDMA. Канали потоку обміну відправляються в кадрах з 0 по 11 TDMA і кадрах з 13 по 24 TDMA кожного мультикадру. Канал керування відправляється в кадрі 12 TDMA. Ніякі дані не відправляються в кадрі 25 TDMA паузної комбінації, який використовується бездротовими пристроями для виконання вимірювань для сусідніх базових станцій. Фіг.4 показує зразковий спектр в системі GSM. У цьому прикладі п'ять модульованих РЧсигналів передаються по п'яти РЧ-каналах, які рознесені на 200 кГц. Цікавлячий РЧ-канал показаний з центральною частотою в 0 Гц. Два сусідніх РЧ-канали мають центральні частоти, які розташовані на +200 кГц і -200 кГц від центральної частоти необхідного РЧ-каналу. Наступні два найближчих РЧ-канали (які вказуються посиланням як блокери або несуміжні РЧ-канали) мають центральні частоти, які розташовані на +400 кГц і -400 кГц від центральної частоти необхідного РЧ-каналу. Можуть бути інші РЧ-канали в спектрі, які не показані на Фіг.3 для простоти. У GSM модульований РЧ-сигнал формується з частотою передачі символів fsym=13000/40=270,8 кілосимволів/секунду (Кс/с) і має смугу пропускання -3 дБ аж до ±135 кГц. Модульовані РЧ-сигнали в сусідніх РЧ-каналах, таким чином, можуть перекривати один одного на границях, як показано на Фіг.4. Одна або більше схем модуляції використовуються в GSM для передачі інформації, такої як мова, дані і/або керуюча інформація. Приклади схем модуляції можуть включати в себе GMSK (мінімальну маніпуляцію з гауссівською фільтрацією), М-позиційну QAM (квадратурну n амплітудну модуляцію) або М-позиційну PSK (фазову маніпуляцію), де М=2 , причому n є кількістю бітів, кодованих в межах періоду символу для заданої схеми модуляції. GMSK є схемою двійкової модуляції з постійною згорткою, яка дає можливість необробленої передачі на максимальній швидкості в 270,83 кілобіт за секунду (Кбіт/с). GSM ефективна для стандартних мовних послуг. Однак служби високоякісного аудіо і даних вимагають більш високих пропускних здатностей даних внаслідок збільшеної потреби в місткості для передачі як для мовних, так і для інформаційних послуг. Для збільшення місткості стандарти загальної служби пакетної радіопередачі (GPRS), EDGE (розвитку стандарту GSM із збільшеною швидкістю передачі даних) і UMTS (універсальної системи мобільних телекомунікацій) були перейняті в системах GSM. Загальна служба пакетної радіопередачі (GPRS) є немовною службою. Вона надає інформації можливість відправлятися і прийматися через мережу мобільного телефонного зв'язку. Вона додає дані з комутацією каналів (CSD) і службу коротких повідомлень (SMS). GPRS застосовує такі ж схеми модуляції, як GSM. GPRS передбачає, щоб повний кадр (всі вісім 3 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 часових інтервалів) використовувався однією мобільною станцією одночасно. Таким чином, досяжні більш високі пропускні здатності даних. Стандарт EDGE використовує як модуляцію GMSK, так і модуляцію 8-PSK. До того ж тип модуляції може змінюватися від пакетного сигналу до пакетного сигналу. Модуляція 8-PSK в EDGE є лінійною 8-рівневою фазовою модуляцією з поворотом в 3/8 нарівні з тим, що GMSK є нелінійною частотною модуляцією з дзвоноподібною формою імпульсу. Однак спеціальна модуляція GMSK, використовувана в GSM, може бути наближено виражена лінійною модуляцією (тобто 2-рівневою фазовою модуляцією з поворотом 2/2). Імпульс символу наближено вираженої GMSK і імпульс символу 8-PSK ідентичні. У GSM/EDGE частотні пакетні сигнали (FB) регулярно відправляються базовою станцією (BS), щоб надавати мобільним станціям (MS) можливість синхронізувати свої місцеві гетеродини (LO) по LO базовій станції з використанням оцінки і корекції зсуву частоти. Ці пакетні сигнали містять одиночний тон, який відповідає корисному повністю нульовому навантаженню і настроювальній послідовності. Повністю нульове навантаження частотного пакетного сигналу є сигналом постійної частоти або пакетним сигналом одиночного тону. В режимі вмикання живлення або затримки виклику, або при першому здійсненні доступу в мережу віддалена станція безперервно відшукує частотний пакетний сигнал зі списку несучих. При детектування частотного пакетного сигналу MS буде оцінювати зсув частоти відносно своєї номінальної частоти, яка знаходиться на 67,7 кГц від несучої. LO MS буде коректуватися з використанням цього оціненого зсуву частоти. У режимі вмикання живлення зсув частоти може бути таким же, як +/-19 кГц. MS буде періодично переходити в активний стан для контролю частотного пакетного сигналу, щоб підтримувати свою синхронізацію в черговому режимі. У черговому режимі зсув частоти знаходиться в межах ±2 кГц. Мобільні стільникові телефони з модемом здатні видавати традиційні мовні виклики і інформаційні виклики. Потреба в обох типах викликів продовжує зростати, накладаючи підвищені вимоги на місткість мережі. Оператори мереж реагують на цю потребу збільшенням своєї місткості. Це, наприклад, досягається відділенням або додаванням стільники, а звідси, додаванням більшої кількості базових станцій, що підвищує витрати на апаратні засоби. Бажано збільшувати місткість мережі без надмірного підвищення витрат на апаратні засоби, зокрема, щоб справлятися з незвичайно великим піковим споживанням під час значних подій, таких як міжнародний футбольний матч або великий фестиваль, при яких багато які користувачі або абоненти, які розташовані в межах невеликої площі, одночасно бажають здійснити доступ в мережу. Коли першій віддаленій станції виділений канал для зв'язку (канал, що містить частоту і часовий інтервал каналу), друга віддалена станція може використовувати виділений канал тільки після того, як перша віддалена станція завершила використання каналу. Максимальна місткість стільника досягається, коли всі виділені частоти каналів використовуються в стільнику і всі наявні часові інтервали знаходяться у використанні або виділені. Це означає, що будь-який додатковий користувач віддаленої станції не буде здатний одержувати обслуговування. У реальності, існує ще одне обмеження місткості, зумовлене перешкодами суміщеного каналу (ССІ) і перешкодами сусіднього каналу (АСІ), привнесеними схемою повторного використання високих частот і навантаженням високої місткості (як 80 % часових інтервалів і частот каналів). Оператори мережі зреагували на цю проблему деякою кількістю способів, всі з яких вимагають додаткових ресурсів і додаткових витрат. Наприклад, один з підходів полягає в тому, щоб ділити стільники на сектори, використовуючи секторні або направлені антенні решітки. Кожний сектор може забезпечувати зв'язок для підмножини віддалених станцій в межах стільника, а перешкоди між віддаленими станціями в різних секторах є меншими, ніж якби стільник не був поділений на сектори і всі віддалені станції були б в одному і тому ж стільнику. Ще один підхід полягає в тому, щоб ділити стільники на менші стільники, кожний новий менший стільник має базову станцію. Обидва цих підходи є дорогими для реалізації внаслідок використання додаткового мережного обладнання. На доповнення, додавання стільників або розподіл стільників на декілька менших стільників може мати слідством віддалені станції в межах одного стільника, які зазнають великих перешкод ССІ і АСІ від сусідніх стільників, оскільки відстань між стільниками зменшена. У першому варіанті здійснення дана заявка на патент розкриває контролер базової станції, який містить процесор контролера, підсистему пам'яті, шину даних, оперативно приєднану між процесором контролера і пам'яттю, при цьому процесор контролера підтримує зв'язок, через шину даних, з підсистемою пам'яті, щоб відправляти і приймати значення для параметрів в і з підсистеми пам'яті, і програмне забезпечення, що зберігається в згаданій підсистемі пам'яті, при цьому підсистема пам'яті містить щонайменше одну таблицю даних, при цьому дані включають 4 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 значення параметра для щонайменше одного набору віддалених станцій, значення настроювальної послідовності, значення номера часового інтервалу і значення частоти каналу. У ще одному варіанті здійснення дана заявка на патент розкриває засіб і інструкції для вироблення першого і другого сигналів, що спільно використовують канал, які містять формування перших даних і других даних, формування першої настроювальної послідовності і другої настроювальної послідовності, комбінування першої настроювальної послідовності з першими даними для створення перших комбінованих даних, комбінування другої настроювальної послідовності з другими даними для створення других комбінованих даних, модуляцію і передачу перших комбінованих даних і других комбінованих даних з використанням однієї і тієї ж частоти несучої і одного і того ж часового інтервалу для вироблення першого і другого 414 сигналів, що передаються, і використання обох із згаданих настроювальних послідовностей в одному і тому ж часовому інтервалі на одній і тій же частоті несучої, в одному і тому ж стільнику однією базовою станцією. У ще одному варіанті здійснення дана заявка на патент розкриває засоби і інструкції для спільного використання сигналів в одному каналі, які містять встановлення нового з'єднання, виділення нового часового інтервалу, якщо є невикористовуваний часовий інтервал на частоті каналу, вибір використовуваного часового інтервалу для нового з'єднання, щоб спільно використовувати з існуючим з'єднанням, якщо немає невикористовуваного часового інтервалу на частоті каналу, вибір іншого коду настроювальної послідовності (і відповідної нової настроювальної послідовності) для нового з'єднання, якщо використовуваний часовий інтервал на частоті каналу був вибраний для нового з'єднання, щоб спільно використовувати з існуючим з'єднанням, і використання обох кодів 404, 405 настроювальних послідовностей в одному і тому ж часовому інтервалі 412 на одній і тій же частоті 411 несучої, в одному і тому ж стільнику однією базовою станцією 114. У ще одному варіанті здійснення коефіцієнт перехресної кореляції між іншим кодом настроювальної послідовності і кодом настроювальної послідовності існуючого з'єднання є низьким. У ще одному варіанті здійснення дана заявка на патент розкриває пристрій для вироблення першого і другого сигналів, що спільно використовують канал, який містить множину джерел даних, внаслідок чого формується множина даних, щонайменше один генератор послідовності, що має множину виходів, за допомогою якого формується множина настроювальних послідовностей, множину комбінаторів, кожний з яких має множину входів і щонайменше один вихід, при цьому перший із згаданих входів оперативно приєднаний до одного зі згаданих джерел даних, а другий із згаданих входів оперативно приєднаний до одного зі згаданих виходів згаданого генератора послідовності, внаслідок чого щонайменше одна настроювальна послідовність комбінується з щонайменше одними даними для створення щонайменше одних комбінованих даних, і модулятор передавача, що має множину входів і щонайменше один вихід, внаслідок чого модулятор передавача модулює згадані комбіновані дані з використанням першої частоти несучої і першого часового інтервалу і видає множину модульованих сигналів. У ще одному варіанті здійснення дана заявка на патент розкриває базову станцію, яка містить процесор контролера, антену, дуплексний перемикач, оперативно приєднаний до антени базової станції, ВЧ-тракт приймача, оперативно приєднаний до дуплексного перемикача, демодулятор приймача, оперативно приєднаний до ВЧ-тракту приймача, декодер і обернений перемежовувач каналу, оперативно приєднані до демодулятора приймача і процесора контролера, інтерфейс контролера базової станції, оперативно приєднаний до процесора контролера, кодер і перемежовувач, оперативно приєднані до процесора контролера, модулятор передавача, оперативно приєднаний до кодера і перемежовувача, модуль ВЧ-тракту передавача, оперативно приєднаний між згаданим модулятором передавача і дуплексним перемикачем, шину даних, оперативно приєднану між процесором контролера і декодером і оберненим перемежовувачем каналу, демодулятором приймача, ВЧ-трактом приймача, модулятором передавача і ВЧ-трактом передавача, і програмне забезпечення, що зберігається в пам'яті, при цьому пам'ять містить щонайменше одну таблицю даних, при цьому дані включають значення параметра для щонайменше одного набору віддалених станцій, значення коду настроювальної послідовності (відповідного настроювальній послідовності), значення номера часового інтервалу і значення частоти каналу. Додатковий обсяг застосовності даних способу і пристрою стане очевидним з подальшого докладного опису, формули винаходу і креслень. Однак повинно бути зрозуміло, що докладний опис і окремі приклади, нарівні з зазначенням переважних варіантів здійснення винаходу, наведені тільки як ілюстрація, оскільки різні зміни і модифікації в межах суті і обсягу винаходу стануть очевидними фахівцям в даній галузі техніки. 5 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ознаки, цілі і переваги винаходу стануть очевидніше з докладного опису, викладеного нижче, коли він розглядається в поєднанні з прикладеними кресленнями. Фіг.1 зображує структурну схему передавача і приймача. Фіг.2 зображує структурну схему блока приймача і демодулятора. Фіг.3 зображує зразкові формати кадру і пакетного сигналу в GSM. Фіг.4 зображує зразковий спектр в системі GSM. Фіг.5 - спрощене представлення системи стільникового зв'язку. Фіг.6 зображує компонування стільників, які є частиною системи стільникового зв'язку. Фіг.7 зображує зразкове компонування часових інтервалів для системи зв'язку множинного доступу з часовим розділенням каналів (TDMA). Фіг.8А зображує пристрій для роботи в системі зв'язку множинного доступу, щоб виробляти перший і другий сигнали, які спільно використовують один канал. Фіг.8В зображує пристрій для роботи в системі зв'язку множинного доступу, щоб виробляти перший і другий сигнали, які спільно використовують один канал і використовують комбінатор для комбінування першого і другого модульованих сигналів. Фіг.9 є блок-схемою послідовності операцій способу, що розкриває спосіб для використання пристрою, показаного на будь-якій з Фіг.8, 10 або 11 прикладених креслень. Фіг.10А зображує зразковий варіант здійснення, в якому спосіб, описаний за Фіг.9, був би властивий контролеру базової станції. Фіг.10В - блок-схема послідовності операцій способу, що розкриває етапи, виконувані контролером базової станції за Фіг.10А. Фіг.11 зображує базову станцію в аспектах, що ілюструють потік сигналів на базовій станції. Фіг.12 зображує зразкове компонування для сховища даних в межах підсистеми пам'яті, яка могла знаходитися в контролері базової станції (BSC) системи стільникового зв'язку. Фіг.13 зображує зразкову архітектуру приймача для віддаленої станції, що має ознаку DARP даних способу і пристрою. Фіг.14 зображує частину системи GSM, пристосованої для призначення одного і того ж каналу двом віддаленим станціям. Фіг.15 зображує блок-схему послідовності операцій способу, що розкриває етапи, виконувані при використанні комплементарних настроювальних послідовностей даних способу і пристрою. Фіг.16 зображує базову станцію з програмним забезпеченням, що зберігається в пам'яті, яке може виконувати способи, розкриті в цій заявці на патент. Фіг.17 включає в себе короткий виклад результатів випробування для FER 1 % при спарюванні успадкованих настроювальних послідовностей з настроювальними послідовностями набору QCOM7 з TSC. Фіг.18 включає в себе короткий виклад результатів випробувань для FER 1 % при спарюванні успадкованих TSC з TSC QCOM8. Фіг.19 - графік робочих характеристик при спарюванні TSC 0 QCOM7 з успадкованим TSC 0. Фіг.20 - графік робочих характеристик при спарюванні TSC 1 QCOM7 з успадкованим TSC 1. Фіг.21 - графік робочих характеристик при спарюванні TSC 2 QCOM7 з успадкованим TSC 2. Фіг.22 - графік робочих характеристик при спарюванні TSC 3 QCOM7 з успадкованим TSC 3. Фіг.23 - графік робочих характеристик при спарюванні TSC 4 QCOM7 з успадкованим TSC 4. Фіг.24 - графік робочих характеристик при спарюванні TSC 5 QCOM7 з успадкованим TSC 5. Фіг.25 - графік робочих характеристик при спарюванні TSC 6 QCOM7 з успадкованим TSC 6. Фіг.26 - графік робочих характеристик при спарюванні TSC 7 QCOM7 з успадкованим TSC 7. Фіг.27 - графік робочих характеристик при спарюванні TSC 0 QCOM8 з успадкованим TSC 0. Фіг.28 - графік робочих характеристик при спарюванні TSC 1 QCOM8 з успадкованим TSC 1. Фіг.29 - графік робочих характеристик при спарюванні TSC 2 QCOM8 з успадкованим TSC 2. Фіг.30 - графік робочих характеристик при спарюванні TSC 3 QCOM8 з успадкованим TSC 3. Фіг.31 - графік робочих характеристик при спарюванні TSC 4 QCOM8 з успадкованим TSC 4. Фіг.32 - графік робочих характеристик при спарюванні TSC 5 QCOM8 з успадкованим TSC 5. Фіг.33 - графік робочих характеристик при спарюванні TSC 6 QCOM8 з успадкованим TSC 6. Фіг.34 - графік робочих характеристик при спарюванні TSC 7 QCOM8 з успадкованим TSC 7. Фіг.35 - блок-схема послідовності операцій способу, що включає етапи, здійснювані базовою станцією для розпізнавання здатності підтримувати MUROS на віддаленій станції; і Фіг.36 - блок-схема послідовності операцій способу, що включає етапи, здійснювані для сигналізації інформації про настроювальні послідовності на базову станцію. Докладний опис, викладений нижче в зв'язку з прикладеними кресленнями, розуміється як опис зразкових варіантів здійснення даного винаходу і не призначений для представлення тільки варіантів здійснення, в яких даний винахід може бути здійснений на практиці. Термін 6 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 "зразковий", використовуваний протягом всього цього опису, означає "слугує як приклад, окремий випадок або ілюстрація" і не повинен обов'язково тлумачитися як переважний або переважний над іншими варіантами здійснення. Подібний опис включає в себе специфічні деталі для цілей забезпечення вичерпного розуміння даного винаходу. Однак фахівцям в даній галузі техніки буде очевидно, що даний винахід може бути здійснений на практиці без цих специфічних деталей. У деяких випадках широко відомі конструкції і пристрої показані у вигляді структурної схеми для того, щоб уникнути затінення концепцій даного винаходу. Перешкоди, зумовлені іншими користувачами, обмежують робочі характеристики бездротових мереж. Ці перешкоди можуть приймати форму перешкод від сусідніх стільників на одній і тій же частоті, відомих як ССІ, обговорені вище, або сусідніх частотах в одному і тому ж стільнику, відомих як АСІ, також обговорені вище. Заглушення перешкод одиночної антени (SAIC) використовується для зниження перешкод суміщеного каналу (ССІ). Проект партнерства 3G (3GPP) стандартизував робочі характеристики SAIC. SAIC є способом, використовуваним для боротьби з перешкодами. 3GPP перейняв робочу характеристику вдосконаленого приймача низхідної лінії зв'язку (DARP) для опису приймача, який застосовує SAIC. DARP збільшує місткість мережі, застосовуючи більш низькі коефіцієнти повторного використання. Більше того, вона одночасно заглушує перешкоди. DARP працює в основносмуговій частині приймача віддаленої станції. Вона заглушує перешкоди сусіднього каналу і суміщеного каналу, які відрізняються від звичайного шуму. DARP наявна в раніше визначених стандартах GSM (починаючи з редакції 6 в 2004 році) як незалежна від редакції ознака і є невід'ємною частиною редакції 6 і більш пізніх специфікацій. Подальше є описом двох способів з DARP. Перший є способом спільного детектування/демодуляції (JD). JD використовує знання структури сигналу GSM в сусідніх стільниках в синхронних мережах мобільного зв'язку для демодуляції одного з декількох сигналів перешкод на доповнення до необхідного сигналу. Здатність JD витягувати сигнали перешкод надає можливість заглушення специфічних сусідньому каналу джерел перешкод. На доповнення до демодуляції сигналів GMSK, JD також може використовуватися для демодуляції сигналів EDGE. Сліпе заглушення перешкод (ВІС) є ще одним способом в DARP для демодуляції сигналу GMSK. При ВІС приймач не знає структури ніяких сигналів, що створюють перешкоди, які можуть прийматися одночасно з тим, як приймається необхідний сигнал. Оскільки приймач є практично "сліпим" відносно будьяких джерел перешкод сусіднього каналу, спосіб намагається заглушувати складову, що створює перешкоду, загалом. Сигнал GMSK демодулюється з необхідної несучої способом ВІС. ВІС найбільш ефективне, коли використовується для модульованих за допомогою GMSK мовних і інформаційних послуг і може використовуватися в синхронних мережах. Компенсатор/детектор 426 здатної підтримувати DARP віддаленої станції даних способу і пристрою також виконує заглушення ССІ перед детектуванням з компенсацією і т.д. Компенсатор/детектор 426 на Фіг.2 видає демодульовані дані. Заглушення ССІ звичайно наявне на ВS. До того ж віддалені станції можуть бути або можуть не бути здатними підтримувати DARP. Мережа може визначати, є чи ні віддалена станція здатною підтримувати DARP, на стадії призначення ресурсів, в початковий момент виклику, для віддаленої станції GSM (наприклад, мобільної станції). Бажано збільшувати кількість активних з'єднань на віддалені станції, які можуть оброблятися базовою станцією. Фіг.5 з прикладених креслень показує спрощене представлення системи 100 стільникового зв'язку. Система містить базові станції 110, 111 і 114 і віддалені станції 123, 124, 125, 126 і 127. Контролери з 141 по 144 базових станцій діють, щоб маршрутизувати сигнали на і з різних віддалених станцій 123-127, під керуванням центрів 151, 152 комутації мобільного зв'язку. Центри 151, 152 комутації мобільного зв'язку приєднані до комутованої телефонної мережі 162 загального користування (PSTN). Хоч віддалені станції 123127, як правило, є кишеньковими мобільними пристроями, багато які стаціонарні бездротові пристрої і бездротові пристрої, здатні до обробки даних, також входять в загальну назву віддаленої станції 123-127. Наприклад, сигнали, що несуть мовні дані, передаються між кожною з віддалених станцій 123-127 і іншими віддаленими станціями 123-127 за допомогою контролерів 141-144 базових станцій під керуванням центрів 151, 152 комутації мобільного зв'язку. Як альтернатива, сигнали, наприклад, які несуть мовні дані, передаються між кожною з віддалених станцій 123-127 і іншим обладнанням зв'язку інших мереж зв'язку через комутовану телефонну мережу 162 загального користування. Комутована телефонна мережа 162 загального користування надає викликам можливість маршрутизуватися між системою 100 мобільного стільникового зв'язку і іншими 7 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 системами зв'язку. Такі інші системи включають в себе інші системи 100 стільникового зв'язку різних типів і відповідні різним стандартам. Кожна з віддалених станцій 123-127 може обслуговуватися будь-якою однією з деякої кількості базових станцій 110, 111, 114. Віддалена станція 124 приймає як сигнал, що передається обслуговуючою базовою станцією 114, так і сигнали, що передаються найближчими необслуговуючими базовими станціями 110, 111 і призначеними для обслуговування інших віддалених станцій 125. Інтенсивності різних сигналів з базових станцій 110, 111, 114 періодично вимірюються віддаленою станцією 124 і повідомляються в BSC 144, 114 і т.д. Якщо сигнал з найближчої базової станції 110, 111 стає інтенсивнішим, ніж у обслуговуючої базової станції 114, то центр 152 комутації мобільного зв'язку діє, щоб примусити найближчу базову станцію 110 ставати обслуговуючою базовою станцією, і діє, щоб примусити обслуговуючу базову станцію 114 ставати необслуговуючою базовою станцією, і здійснює естафетну передачу обслуговування сигналу на найближчу базову станцію 110. Естафетна передача обслуговування вказує посиланням на спосіб переведення сеансу даних або виклику, що відбувається в даний час, з одного каналу, приєднаного до базової мережі, на іншій. У системах стільникового мобільного зв'язку радіоресурси діляться на деяку кількість каналів. Кожному активному з'єднанню (наприклад, мовному виклику) виділяється конкретний канал, що має конкретну частоту каналу для сигналу низхідної лінії зв'язку (що передається базовою станцією 110, 111, 114 на віддалену станцію 123-127 і приймається віддаленою станцією 123-127), і канал, що має конкретну частоту каналу, для сигналу висхідної лінії зв'язку (що передається віддаленою станцією 123-127 на базову станцію 110, 111, 114 і приймається базовою станцією 110, 111, 114). Частоти для сигналів низхідної лінії зв'язку і висхідної лінії зв'язку часто є різними, щоб надавати можливість одночасної передачі і прийому і зменшувати перешкоди між сигналами, що передаються, і сигналами, що приймаються, на віддаленій станції 123-127 або на базовій станції 110, 111, 114. Способом для систем стільникового зв'язку, щоб надавати доступ багатьом користувачам, є повторне використання частоти. Фіг.6 прикладених креслень показує компонування стільників в системі стільникового зв'язку, яка використовує повторне використання частоти. Цей конкретний приклад має коефіцієнт повторного використання 4:12, який представляє 4 стільники: 12 частот. Це означає, що 12 частот, наявних для базової станції, розподілені по чотирьох полігонах базової станції, помічених A-D, проілюстрованих на Фіг.6. Кожний полігон ділиться на три сектори (або стільники). Викладаючи іншим чином, одна частота виділена кожному з трьох секторів кожного з 4 полігонів, так що всі 12 секторів (3 сектори/полігон для 4 полігонів) мають різні частоти. Схема повторного використання частоти повторює сама себе через чотири стільники. Фіг.6 ілюструє схему 210 повтору стільників системи, в якій базова станція 110 належить стільнику А, базова станція 114 належить стільнику В, базова станція 111 належить стільнику С і так далі. Базова станція 110 має зону 220 обслуговування, яка перекривається з сусідніми зонами 230 і 240 обслуговування сусідніх базових 111 і 114 станцій, відповідно. Віддалені станції 124, 125 можуть блукати між зонами обслуговування. Як обговорено вище, для зменшення перешкод сигналів між стільниками, кожному стільнику виділяється набір частот каналів, де кожна частота може підтримувати один або більше каналів, з умови, щоб сусіднім стільникам виділялися різні набори частот каналів. Однак два стільники, які не є сусідніми, можуть використовувати один і той же набір частот. Базова станція 110, наприклад, могла б використовувати набір А призначення частот, що містить частоти f1, f2 і f3, для підтримання зв'язку з віддаленими станціями 125 в своїй зоні 220 обслуговування. Подібним чином базова станція 114, наприклад, могла б використовувати набір В призначення частот, що містить частоти f4, f5 і f6, для підтримання зв'язку з віддаленими станціями 124 в своїй зоні 240 обслуговування і так далі. Область, визначена напівжирною границею 250, включає в себе схему повторення в чотири полігони. Схема повторення повторюється в регулярному розташуванні для географічної області, що обслуговується системою 100 зв'язку. Може братися до уваги, що, хоч даний приклад повторює сам себе через 4 полігони, схема повторення може мати деяку кількість полігонів, іншу ніж чотири, і загальну кількість частот, іншу ніж 12. Як указано вище з GSM, кожна частота несучої ділиться з використанням TDMA. TDMA є технологією множинного доступу, направленою на забезпечення підвищеної місткості. З використанням TDMA кожна частота несучої сегментується на інтервали, звані кадрами. Кожний кадр додатково поділяється на призначувані користувацькі часові інтервали. У GSM кадр поділяється на вісім часових інтервалів. Таким чином, вісім часових інтервалів, що ідуть один за одним, утворюють кадр TDMA з тривалістю в 4,615 мс. 8 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фізичний канал займає один часовий інтервал в межах кожного кадру на конкретній частоті. Кадри TDMA конкретної частоти несучої пронумеровані, кожному користувачу призначається один або більше часових інтервалів в межах кожного кадру. Більше того, структура кадру повторюється, так що постійне призначення TDMA складає один або більше інтервалів, які періодично з'являються протягом кожного часового кадру. Таким чином, кожна базова станція може підтримувати зв'язок з множиною віддалених станцій 123-127 з використанням різних призначених часових інтервалів в межах однієї частоти каналу. Як указано вище, часові му інтервали періодично повторюються. Наприклад, перший користувач може передавати в 1 му інтервалі кожного кадру частоти f1, нарівні з тим, що другий користувач може передавати у 2 інтервалі кожного кадру частоти f2. Протягом кожного часового інтервалу низхідної лінії зв'язку віддаленій станції 123-127 надається доступ, щоб приймати сигнал, переданий базовою станцією 110, 111, 114, а протягом кожного часового інтервалу висхідної лінії зв'язку базовій станції 110, 111, 114 надається доступ, щоб приймати сигнал, переданий віддаленою станцією 123-127. Канал для передачі на мобільну станцію 123-127, таким чином, містить як частоту, так і часовий інтервал для системи GSM. Рівним чином канал для передачі на базову станцію 110, 111, 114 містить як частоту, так і часовий інтервал. Фіг.7 показує зразкове компонування часових інтервалів для системи зв'язку множинного доступу з часовим розділенням каналів (TDMA). Базова станція 114 передає сигнали даних в послідовності нумерованих часових інтервалів 30, кожний сигнал призначений тільки для однієї з набору віддалених станцій 123-127, і кожний сигнал приймається на антені всіх віддалених станцій 123-127 в межах діапазону сигналів, що передаються. Базова станція 114 передає всі сигнали з використанням інтервалів на виділеній частоті каналу. Наприклад, першій віддаленій станції 124 міг бути призначений перший часовий інтервал 3, а другій віддаленій станції 126 міг бути призначений другий часовий інтервал 5. Базова станція 114 в цьому прикладі передає сигнал для першої віддаленої станції 124 протягом часового інтервалу 3 з послідовності часових інтервалів 30 і передає сигнал для другої віддаленої станції 126 протягом часового інтервалу 5 з послідовності часових інтервалів 30. Перша і друга віддалені станції 124, 126 активні протягом своїх відповідних часових інтервалів 3 і 5 з послідовності 30 часових інтервалів, щоб приймати сигнали з базової станції 114. Віддалені станції 124, 126 передають сигнали на базову станцію 114 протягом відповідних часових інтервалів 3 і 5 з послідовності 31 часових інтервалів по висхідній лінії зв'язку. Може бути видно, що часові інтервали, щоб базова станція 114 передавала (а віддалені станції 124, 126 приймали) 30, зміщені у часі відносно часових інтервалів, щоб віддалені станції 124, 126 передавали (і щоб базова станція 114 приймала) 31. Зміщення у часі часових інтервалів передачі і прийому відоме як дуплекс з часовим розділенням каналів (TDD), який, серед іншого, надає операціям передачі і прийому можливість відбуватися в різні моменти часу. Сигнали мовних даних не є виключно сигналами, які повинні передаватися між базовою станцією 110, 111, 114 і віддаленою станцією 123-127. Канал керування використовується для передачі даних, які керують різними аспектами зв'язку між базовою станцією 110, 111, 114 і віддаленою станцією 123-127. Серед іншого, базова станція 110, 111, 114 використовує канал керування для відправлення на віддалену станцію 123-127 коду послідовності або коду настроювальної послідовності (TSC), який вказує, яку з набору послідовностей базова станція 110, 111, 114 буде використовувати для передачі сигналу на віддалену станцію 123-127. У GSM 26-бітова настроювальна послідовність використовується для компенсації. Це є відомою послідовністю, яка передається в сигналі в середині кожного пакетного сигналу часового інтервалу. Послідовності використовуються віддаленою станцією 123-127 для компенсації погіршення характеристик каналу, який швидко міняється з часом, для зниження перешкод від інших секторів або стільників і для синхронізації приймача віддаленої станції по прийнятому сигналу. Ці функції виконуються компенсатором, який є частиною приймача віддаленої станції 123-127. Компенсатор 426 визначає, яким чином модифікований відомий переданий сигнал настроювальної послідовності багатопроменевим завмиранням. Компенсація може використовувати цю інформацію для витягання необхідного сигналу з небажаних відображень за допомогою конструювання зворотного фільтра для витягання залишку необхідного сигналу. Різні послідовності (і асоціативно зв'язані коди послідовностей) передаються різними базовими станціями 110, 111, 114 для того, щоб зменшувати перешкоди між послідовностями, що передаються базовими станціями 110, 111, 114, які знаходяться близько одна до одної. Як указано вище, з DARP віддалена станція 123-127 даних способу і пристрою здатна використовувати послідовність для проведення відмінності сигналу, переданого їй базовою 9 UA 97858 C2 5 10 15 станцією 110, 111, 114, обслуговуючою віддалену станцію 123-127, від інших небажаних сигналів, переданих необслуговуючими базовими станціями 110, 111, 114 інших стільників. Це зберігає справедливість при умові, що прийняті амплітуди рівнів потужності небажаних сигналів нижче порогового значення відносно амплітуди бажаного сигналу. Небажані сигнали можуть викликати перешкоди відносно бажаного сигналу, якщо вони мають амплітуди вище цього порогового значення. На доповнення, порогове значення може мінятися згідно з можливостями приймача віддаленої станції 123-127. Сигнал, що створює перешкоди, і необхідний (або бажаний) сигнал можуть надходити в приймач віддаленої станції 123-127 одночасно, наприклад, якщо сигнали з обслуговуючих і необслуговуючих базових станцій 110, 111, 114 спільно використовують один і той же часовий інтервал для передачі. Знову з посиланням на Фіг.5, на віддаленій станції 124 передачі з базової станції 110 для віддаленої станції 125 можуть створювати перешкоду передачам з базової станції 114 для віддаленої станції 124 (тракт сигналу, що створює перешкоду, показаний пунктирною стрілкою 170). Подібним чином на віддаленій станції 125 передачі з базової станції 114 для віддаленої станції 124 можуть створювати перешкоду передачам з базової станції 110 для віддаленої станції 125 (тракт сигналу, що створює перешкоду, показаний пунктирною стрілкою 182). Таблиця 1 Часовий Рівень Базова Віддалена Віддалена інтервал потужності, Код станція, станція 1, Частота станція 2, (TS) що Рядок настроювальної Категорія що що каналу для якої низхідної приймається, 1 послідовності сигналу передає приймає сигналу призначений лінії на (TSC) сигналу сигнал сигнал сигнал зв'язку віддаленій сигналу станції 1 2 114 123 41 123 5 TSC 3 -40 дБм Бажаний 3 114 124 32 124 3 TSC 3 -82 дБм Бажаний Джерело 4 110 124 32 125 3 TSC 1 -81 дБм перешкод 5 Джерело 6 114 125 32 124 3 TSC 3 -79 дБм перешкод 7 110 125 32 125 3 TSC 1 -80 дБм Бажаний 20 25 30 35 40 Таблиця 1 показує зразкові значення параметрів для сигналів, що передаються двома базовими станціями 110 і 114, проілюстрованими на Фіг.6. Інформація в рядках 3 і 4 таблиці 1 показує, що для віддаленої станції 124 приймаються обидва сигнали, бажаний сигнал з першої базової станції 114 і небажаний сигнал джерела перешкоди з другої базової станції 110, і призначений для віддаленої станції 125, і два прийнятих сигнали мають один і той же канал і подібні рівні потужності (-82 дБм і -81 дБм, відповідно). Подібним чином інформація в рядках 6 і 7 показує, що для віддаленої станції 125 приймаються обидва сигнали, бажаний сигнал з другої базової станції 110 і небажаний сигнал джерела перешкоди з першої базової станції 114, і призначений для віддаленої станції 124, і два прийнятих сигнали мають один і той же канал і подібні рівні потужності (-80 дБм і -79 дБм, відповідно). Кожна віддалена станція 124, 125, таким чином, приймає обидва сигнали, бажаний сигнал і небажаний сигнал джерела перешкод, які мають подібні рівні потужності, з різних базових станцій 114, 110 по одному і тому ж каналу (тобто одночасно). Оскільки два сигнали надходять по одному і тому ж каналу і на подібних рівнях потужності, вони створюють перешкоду один одному. Це може викликати помилки при демодуляції і декодуванні бажаного сигналу. Ці перешкоди є перешкодами суміщеного каналу, обговореними вище. Перешкоди суміщеного каналу можуть ослаблятися до більшої міри, ніж можливо раніше, за допомогою використання віддалених станцій 123-127, базових станцій 110, 111, 114 і контролерів 151, 152 базових станцій, яким надана DARP. Нарівні з тим, що базові станції 110, 111, 114 можуть бути здатними до одночасного прийому і демодуляції двох сигналів суміщеного каналу, що мають схожі рівні потужності, DARP надає віддаленим станціям 123-127 можливість мати, за допомогою DARP, подібну здатність. Ця здатність підтримувати DARP може бути реалізована за допомогою способу, відомого як заглушення перешкод одиночної антени (SAIC), або за допомогою способу, відомого як заглушення перешкод здвоєної антени (DAIC). 10 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 Приймач здатної підтримувати DARP віддаленої станції 123-127 може демодулювати бажаний сигнал нарівні з заглушенням небажаного сигналу суміщеного каналу, навіть коли амплітуда прийнятого небажаного сигналу суміщеного каналу подібна або вище, ніж амплітуда бажаного сигналу. Ознака DARP працює краще, коли амплітуди прийнятих сигналів суміщеного каналу подібні. Ця ситуація типово виникала б в існуючих системах, таких як GSM, які поки не застосовують дані спосіб і пристрій, коли кожна з двох віддалених станцій 123-127, кожна з яких підтримує зв'язок з різними базовими станціями 110, 111, 114, знаходиться біля границі стільника, де втрати в тракті передачі від кожної базової станції 110, 111, 114 до кожної віддаленої станції 123-127 є аналогічними. Віддалена станція 123-127, яка не здатна підтримувати DARP, по контрасту може демодулювати бажаний сигнал, тільки якщо небажаний сигнал джерела перешкоди суміщеного каналу має амплітуду або рівень потужності, більш низькі, ніж амплітуда бажаного сигналу. У одному з прикладів вона може бути нижчою на щонайменше 8 дБ. Здатна підтримувати DARP віддалена станція 123-127, тому, може допускати набагато більш високу амплітуду сигналу суміщеного каналу відносно бажаного сигналу, ніж віддалена станція 123-127, що не має можливості DARP. Коефіцієнт перешкод суміщеного каналу (ССІ) є відношенням між рівнями потужності або амплітудами бажаного і небажаного сигналів, вираженими в дБ. У одному з прикладів коефіцієнт перешкод суміщеного каналу, наприклад, міг би бути -6 дБ (внаслідок чого рівень потужності бажаного сигналу на 6 дБ нижче, ніж рівень потужності сигналу джерела перешкод суміщеного каналу (або небажаного сигналу)). У ще одному прикладі коефіцієнт може бути +6 дБ (внаслідок чого рівень потужності бажаного сигналу на 6 дБ вище, ніж рівень потужності сигналу джерела перешкод суміщеного каналу (або небажаного сигналу)). Для таких віддалених станцій 123-127 даних способу і пристрою з хорошими робочими характеристиками DARP амплітуда сигналу джерела перешкод може бути майже на 10 дБ вище, ніж амплітуда бажаного сигналу, і віддалені станції 123-127 як і раніше можуть обробляти бажаний сигнал. Якщо амплітуда сигналу джерела перешкод на 10 дБ вище, ніж амплітуда бажаного сигналу, коефіцієнт перешкод суміщеного каналу має значення -10 дБ. Здатність підтримувати DARP, як описано вище, поліпшує прийом сигналів віддаленою станцією 123-127 в присутності АСІ або ССІ. Новий користувач, з можливістю DARP, буде краще заглушувати перешкоди, що надходять від існуючого користувача. Існуючий користувач, також з можливістю DARP, робив би те ж саме і не піддавався впливу нового користувача. У одному з прикладів DARP добре працює з ССІ в діапазоні від 0 дБ (однакового рівня перешкод суміщеного каналу для сигналів) до -6 дБ (суміщений канал на 6 дБ потужніше, ніж необхідний або бажаний сигнал). Таким чином, два користувачі, що використовують один і той же ARFCN і один і той же часовий інтервал, але мають різні TSC, будуть одержувати хороше обслуговування. Ознака DARP надає двом віддаленим станціям 124 і 125, якщо вони обидві мають задіяну ознаку DARP, можливість, щоб кожна приймала бажані сигнали з двох базових станцій 110 і 114, бажані сигнали мають схожі рівні потужності, і щоб кожна віддалена станція 124, 125 демодулювала свій бажаний сигнал. Таким чином, віддалені станції 124, 125, яким надана DARP, обидві здатні використовувати один і той же канал одночасно для даних або голосу. Ознака, описана вище, по використанню одного каналу для підтримання двох одночасних викликів з двох базових станцій 110, 111, 114 на дві віддалені станції 123-127, до деякої міри обмежена в своєму застосуванні в попередньому рівні техніки. Для використання ознаки дві віддалені станції 124,125 знаходяться в межах дальності дії двох базових станцій 114, 110 і кожна з яких приймає два сигнали на схожих рівнях потужності. Що стосується цього стану, типово дві віддалені станції 124, 125 були б біля границі стільника, як згадано вище. Дані спосіб і пристрій надають можливість підтримання двох або більше одночасних викликів на одному і тому ж каналі (що складається з часового інтервалу на частоті несучої), кожний виклик включає зв'язок між одиночною базовою станцією 110, 111, 114 і однією з множини віддалених станцій 123-127 за допомогою сигналу, що передається базовою станцією 110, 111, 114, і сигналу, що передається віддаленою станцією 123-127. Дані спосіб і пристрій передбачають нове застосування для DARP, що має ознаки винаходу. Як указано вище, з DARP два сигнали в одному і тому ж часовому інтервалі на одній і тій же частоті несучої можуть розпізнаватися за допомогою використання різних настроювальних послідовностей на більш високих рівнях перешкод, ніж до DARP. Оскільки сигнал з BS 110, 111, 114, яка не є використовуваною, діє як перешкода, DARP відфільтровує/заглушує небажаний сигнал (сигнал з BS 110, 111, 114, яка не є використовуваною) за допомогою використання настроювальних послідовностей. 11 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 Дані спосіб і пристрій надають можливість використання двох або більше настроювальних послідовностей в одному і тому ж стільнику. У попередньому рівні техніки одна з настроювальних послідовностей, та, яка не призначена на базову станцію 110, 111, 114, буде діяти тільки як перешкода, як вона також діє при численних користувачах в одному інтервалі (MUROS) для приймача щонайменше однієї мобільної станції 123-127. Однак ключова відмінність полягає в тому, що небажаний сигнал для такої мобільної станції є бажаним іншою мобільною станцією 123-127 в тому ж самому стільнику. У успадкованих системах небажаний сигнал призначений для мобільної станції 123-127 в іншому стільнику. Згідно з даними способом і пристроєм, обидва сигнали настроювальних послідовностей можуть використовуватися в одному і тому ж часовому інтервалі на одній і тій же частоті несучої в одному і тому ж стільнику однією і тією ж базовою станцією 110, 111, 114. Оскільки дві настроювальні послідовності можуть використовуватися в стільнику двічі стільки разів, скільки каналів зв'язку може використовуватися в стільнику, за допомогою взяття настроювальної послідовності, яка звичайно була б перешкодою від іншого (не сусіднього) стільника або сектора і надання базовій станції 110, 111, 114 можливості використовувати її на доповнення до своєї вже використовуваної настроювальної послідовності, кількість каналів зв'язку подвоюється. DARP, коли використовується нарівні з даними способом і пристроєм, тому дає мережі GSM можливість використовувати суміщений канал, що вже знаходиться у використанні (тобто ARPCN, який вже знаходиться у використанні), для обслуговування додаткових користувачів. У одному з прикладів кожний ARFCN може використовуватися для двох користувачів для мови з повною швидкістю передачі (FR) і чотирьох для мови з половинною швидкістю передачі (HR). Також можна обслуговувати третього або навіть четвертого користувача, якщо MS мають чудові робочі характеристики DARP. Для того, щоб обслуговувати додаткових користувачів з використанням одного і того ж AFRCN в одному і тому ж часовому інтервалі, мережа передає РЧ-сигнал додаткових користувачів на одній і тій же несучій, використовуючи інший зсув по фазі, і призначає один і той же канал потоку обміну (той же самий ARFCN і часовий інтервал, який знаходиться у використанні) додатковому користувачу, який використовує іншу TSC. Пакетні сигнали відповідно модулюються настроювальною послідовністю, яка відповідає TSC. Здатна підтримувати DARP MS може детектувати бажаний або необхідний сигнал. Можна додавати третього і четвертого користувачів таким же способом, як першого і другого користувачів. Фіг.8А прикладених креслень показує пристрій для роботи в системі зв'язку множинного доступу, щоб виробляти перший і другий сигнали, які спільно використовують один канал. Перше джерело 401 даних і друге джерело 402 даних (для першої і другої віддалених станцій 123-127) створюють перші дані 424 і другі дані 425 для передачі. Генератор 403 послідовності формує першу послідовність 404 і другу послідовність 405. Перший комбінатор 406 комбінує першу настроювальну послідовність 404 з першими даними 424 для створення перших комбінованих даних 408. Другий комбінатор 407 комбінує другу настроювальну послідовність 405 з другими даними 425 для створення других комбінованих даних 409. Перші і другі комбіновані дані 408, 409 вводяться в модулятор 410 передавача для модуляції обох, перших і других, комбінованих даних 408, 409 з використанням першої частоти 411 несучої і першого часового інтервалу 412. У цьому прикладі частота несучої може формуватися гетеродином 421. Модулятор передавача видає перший модульований сигнал 413 і другий модульований сигнал 414 в РЧ-тракт 415. РЧ-тракт обробляє перший і другий модульовані сигнали 413, 414, перетворюючи їх з підвищенням частоти з основносмугової в РЧчастоту (радіочастоту). Перетворені з підвищенням частоти сигнали відправляються на антени 416 і 417, де вони відповідно передаються. Перший і другий модульовані сигнали можуть комбінуватися в комбінаторі перед передачею. Комбінатор 422 може бути частиною модулятора 410 передавача або РЧ-тракту 415, або окремим пристроєм. Одиночна антена 416 надає засіб для передачі комбінованих першого і другого сигналів за допомогою випромінювання. Це проілюстровано на Фіг.8В. Фіг.9 прикладених креслень показує спосіб для використання пристрою для роботи в системі зв'язку множинного доступу, щоб виробляти перший і другий сигнали, які спільно використовують один канал, показаного на Фіг.8А і 8В. Спосіб включає в себе виділення конкретної частоти каналу і конкретного часового інтервалу для базової станції 110, 111, 114, щоб використовувати для передачі на множину віддалених станцій 123-127, внаслідок чого різні настроювальні послідовності призначаються для кожної віддаленої станції 123-127. Таким чином, в одному з прикладів цей спосіб може виконуватися в контролері 151, 152 базової станції. У іншому прикладі цей спосіб може виконуватися на базовій станції 110, 111, 114. 12 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після початку способу 501 приймається рішення на етапі 502 відносно того, чи потрібно встановлювати нове з'єднання між базовою станцією 110, 111, 114 і віддаленою станцією 123127. Якщо відповіддю є Ні, то спосіб повертається на початковий етап 501, і етапи, наведені вище, повторюються. Коли відповіддю є Так, встановлюється нове з'єднання. Потім на етапі 503 приймається рішення відносно того, чи є невикористовуваний канал (тобто невикористовуваний часовий інтервал для якої-небудь частоти каналу). Якщо є невикористовуваний часовий інтервал на використовуваній або невикористовуваній частоті каналу, то часовий інтервал виділяється на етапі 504. Спосіб потім повертається на початковий етап 501, і етапи, наведені вище, повторюються. Коли, в результаті, більше немає невикористовуваного часового інтервалу (оскільки всі часові інтервали використані для з'єднань), відповіддю на питання етапу 503 є Ні, і спосіб переходить на етап 505. На етапі 505 використовуваний часовий інтервал вибирається для нового з'єднання, щоб спільно використовувати з існуючим з'єднанням, згідно з набором перших критеріїв. Може бути різноманіття критеріїв. Наприклад, один з критеріїв міг полягати в тому, що часовий інтервал може бути вибраний, якщо він має низький потік обміну. Ще один критерій може полягати в тому, що часовий інтервал вже використовується не більше ніж однією віддаленою станцією 123-127. Може бути прийнято до уваги, що будуть інші можливі критерії, основані на застосовуваних способах мережного планування, і критерії не обмежені цими двома прикладами. Використовуваний часовий інтервал на частоті каналу був вибраний для нового з'єднання, щоб спільно використовувати з існуючим з'єднанням, TSC для нового з'єднання потім вибирається на етапі 506 згідно з набором других критеріїв. Ці другі критерії можуть включати в себе деякі з критеріїв, використовуваних для вибору часового інтервалу на етапі 505, або інші критерії. Один з критеріїв полягає в тому, що TSC ще не була використана стільником або сектором для каналу, який містить використовуваний часовий інтервал. Ще один критерій міг полягати в тому, що TSC не використовується в тому каналі найближчим стільником або сектором. Спосіб потім повертається на початковий етап 501, і етапи, наведені вище, повторюються. Фіг.10А прикладених креслень показує приклад, в якому спосіб, описаний за Фіг.9, був би властивим контролеру 600 базової станції. У межах контролера 600 базової станції знаходяться процесор 660 контролера і підсистема 650 пам'яті. Етапи способу можуть зберігатися в програмному забезпеченні 680 в пам'яті 685 в підсистемі 650 пам'яті або в межах програмного забезпечення 680 в пам'яті 685, що знаходиться в процесорі 660 контролера, або в межах пам'яті 685 програмного забезпечення 680 в контролері 600 базової станції, або в межах деякого іншого цифрового сигнального процесора (ЦСП, DSP), або в інших формах апаратних засобів. Контролер 600 базової станції приєднаний до центра 610 комутації мобільного зв'язку, а також до базових станцій 620, 630 і 640, як показано на Фіг.10A. У межах підсистеми 650 пам'яті показані частини трьох таблиць даних 651, 652, 653. Кожна таблиця даних зберігає значення параметра для набору віддалених станцій 123, 124, вказаних стовпцем, поміченим MS. Таблиця 651 зберігає значення коду настроювальної послідовності. Таблиця 652 зберігає значення для номера часового інтервалу, TS. Таблиця 653 зберігає значення частоти каналу, CHF. Може бути взято до уваги, що таблиці даних, як альтернатива, могли б бути скомпоновані як багатовимірна єдина таблиця або декілька таблиць з розмірностями, відмінними від показаних на Фіг.10А. Процесор 660 контролера підтримує зв'язок через шину 670 даних з підсистемою 650 пам'яті для того, щоб відправляти і приймати значення для параметрів в/з підсистеми 650 пам'яті. У межах процесора 660 контролера містяться функції, які включають в себе функцію 661 для формування команди надання доступу, функцію 662 для відправлення команди надання доступу на базову станцію 620, 630, 640, функцію 663 для формування повідомлення призначення потоку обміну і функцію 664 для відправлення повідомлення призначення потоку обміну на базову станцію 620, 630 або 640. Ці функції можуть виконуватися з використанням програмного забезпечення 680, збережуваного в пам'яті 685. У межах процесора 660 контролера або десь в іншому місці в контролері 600 базової станції також може бути функція 665 регулювання потужності для регулювання рівня потужності сигналу, що передається базовою станцією 620, 630 або 640. Може бути прийнято до уваги, що функції, показані як такі, що знаходяться в межах контролера 600 базової станції, а саме підсистеми 650 пам'яті і процесора 660 контролера, також могли б знаходитися в центрі 610 комутації мобільного зв'язку. Рівним чином деякі або всі з функцій, описаних як такі, що є частиною контролера 600 базової станції, в рівній мірі добре могли б знаходитися в одній або більше базових станціях 620, 630 або 640. 13 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг.10В - блок-схема послідовності операцій способу, що розкриває етапи, виконувані контролером 600 базової станції. При виділенні каналу віддаленій станції 123, 124 (наприклад, віддаленій станції MS 23), наприклад, коли віддалена станція 123 запитує обслуговування, базова станція 620, 630, 640, що побажала обслуговувати віддалену станцію 123, 124, відправляє запитувальне повідомлення в контролер 600 базової станції для призначення каналу. Процесор 660 контролера, після прийому запитувального повідомлення на етапі 602 через шину 670 даних, визначає, чи потрібне нове з'єднання. Якщо відповіддю є Ні, то спосіб повертається на початковий етап 601, і етапи, наведені вище, повторюються. Коли відповіддю є Так, ініціюється встановлення нового з'єднання. Потім на етапі 603 приймається рішення відносно того, чи є невикористовуваний канал (тобто невикористовуваний часовий інтервал для якої-небудь частоти каналу). Якщо є невикористовуваний часовий інтервал на використовуваній або невикористовуваній частоті каналу, то часовий інтервал виділяється на етапі 604. Спосіб потім повертається на початковий етап 601, і етапи, наведені вище, повторюються. З іншого боку, якщо процесор 660 контролера визначає, що невикористовуваного часового інтервалу немає ні на якій частоті каналу, він вибирає використовуваний часовий інтервал. Дивіться етап 605 за Фіг.10В. Вибір міг би бути оснований на здійсненні доступу до підсистеми 650 нам'яті або іншої пам'яті 685 для одержання інформації про критерії, такої як поточний коефіцієнт використання часових інтервалів, і чи мають DARP обидві або тільки одна з віддалених станцій 123, 124. Процесор 660 контролера вибирає використовуваний часовий інтервал і вибирає код настроювальної послідовності для часового інтервалу. Дивіться етап 606 за Фіг.10В. Оскільки часовий інтервал вже використовується, це буде друга настроювальна послідовність, вибрана для такого часового інтервалу. Для того, щоб застосовувати критерії для вибору часового інтервалу, процесор 660 контролера здійснює доступ в пам'ять 650 через шину 670 даних або здійснює доступ до іншої пам'яті 685, щоб одержати інформацію, наприклад, інформацію про поточний розподіл часових інтервалів або настроювальних послідовностей, або тих і інших, і чи мають можливість DARP віддалені станції 123, 124. Процесор 660 контролера потім формує команду (662 або 663) і відправляє команду (662 або 664) на базову станцію 620 для призначення частоти каналу, часового інтервалу і настроювальної послідовності віддаленій станції 123. Спосіб потім повертається на початковий етап 601, і етапи, наведені вище, повторюються. Фіг.11 прикладених креслень показує потік сигналів на базовій станції 620, 920. Інтерфейс 921 контролера базової станції підтримує зв'язок, через лінію 950 зв'язку, з контролером 600 базової станції. Лінія 950 зв'язку, наприклад, могла бути кабелем даних або лінією РЧ-зв'язку. Процесор 960 контролера підтримує зв'язок і керує, через шину 970 даних, компонентами 922, 923 і 924 приймача і компонентами 927, 928 і 929 передавача. Процесор 960 контролера підтримує зв'язок, через шину 980 даних, з інтерфейсом 921 BSC. Шина 970 даних могла б містити тільки одну шину або декілька шин і могла б бути частково або повністю двонаправленою. Шини 970 і 980 даних могли б бути однією і тією ж шиною. У одному з прикладів повідомлення, що запитує надання каналу, приймається з віддаленої станції 123, 124 в кодованому, модульованому випромінюваному сигналі на антені 925 базової станції і вводиться в дуплексний перемикач 926. Сигнал проходить з приймального порту дуплексного перемикача 926 в ВЧ-тракт 924 приймача, який попередньо обробляє сигнал (наприклад, за допомогою перетворення з пониженням частоти, фільтрації і посилення). Демодулятор 923 приймача демодулює попередньо оброблений сигнал і видає демодульований сигнал в декодер і обернений перемежовувач 922 каналу, який декодує і обернено перемежовує демодульований сигнал і видає результуючі дані в процесор 960 контролера. Процесор 960 контролера витягує з результуючих даних повідомлення, що запитує надання каналу. Процесор 960 контролера відправляє повідомлення через інтерфейс 921 контролера базової станції в контролер 600 базової станції. Контролер 600 базової станції потім діє, щоб надавати або не надавати канал віддаленій станції 23, 24, автономно або разом з центром 610 комутації мобільного зв'язку. Контролер 600 базової станції формує і відправляє команди надання доступу і інші цифрові сигнали зв'язку або потік обміну для віддалених станцій 123, 124, наприклад, повідомлення призначення, на інтерфейс 921 BSC через лінію 950 зв'язку. Сигнали потім відправляються через шину 980 даних в процесор 960 контролера. Процесор 960 контролера видає сигнали для віддалених станцій 123, 124 в кодер і перемежовувач 929, і кодовані і перемежовані сигнали потім пересилаються в модулятор 928 передавача. З Фіг.11 може бути видно, що є декілька сигналів, що вводяться в модулятор 928 передавача, кожний сигнал для віддаленої станції 123, 124. Ці декілька сигналів можуть комбінуватися в межах модулятора 928 передавача, щоб видавати комбінований модульований сигнал, що має складові І і Q, як показано на Фіг.11. 14 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 Однак комбінування декількох сигналів, як альтернатива, могло б виконуватися після модуляції в межах модуля 927 ВЧ-тракту передавача і/або в інших каскадах в межах ланцюга передачі. Модульований комбінований сигнал видається з ВЧ-тракту 927 передавача і вводиться в порт передачі дуплексного перемикача 926. Сигнал потім видається через загальний або антенний порт дуплексного перемикача 926 на антену 925 для передачі. У ще одному прикладі друге повідомлення з другої віддаленої станції 123, 124, що запитує надання каналу, приймається у другому прийнятому сигналі на антені 925 базової станції. Другий прийнятий сигнал обробляється, як описано вище, і запит на надання каналу відправляється в обробленому другому прийнятому сигналі в контролер 600 базової станції. Контролер 600 базової станції формує і відправляє на базову станцію 620, 920 друге повідомлення надання доступу, як описано вище, і базова станція 620, 920 передає сигнал, що містить друге повідомлення надання доступу, як описано вище, для віддаленої станції 123, 124. Фіг.12 прикладених креслень показує зразкове компонування для сховища даних в межах підсистеми 650 пам'яті, яка могла знаходитися в межах контролера 600 базової станції (BSC) даних способу і пристрою системи 100 стільникового зв'язку. Таблиця 1001 за Фіг.12 є таблицею значень частот каналів, призначених віддаленим станціям 123-127, віддалені станції 123-127 пронумеровані. Таблиця 1002 є таблицею значень часових інтервалів, в якій номери 123-127 віддалених станцій показані проти номера часового інтервалу. Може бути видно, що номер 3 часового інтервалу призначений віддаленим станціям 123, 124 і 229. Подібним чином таблиця 1003 показує таблицю даних, що виділяють настроювальні послідовності (TSC) віддаленим станціям 123-127. Таблиця 1005 за Фіг.12 показує розширену таблицю даних, яка є багатовимірною, щоб включати в себе всі з параметрів, показаних в таблицях 1001, 1002 і 1003, щойно описаних. Буде братися до уваги, що частина таблиці 1005, показаної на Фіг.12, є усього лише невеликою частиною повної таблиці, яка використовувалася б. Таблиця 1005 на доповнення показує розподіл наборів виділення частот, кожний набір виділення частот, кожний набір виділення частот відповідає набору частот, використовуваних в конкретному секторі стільника або в стільнику. В таблиці 1005 набір f1 виділення частот призначений всім віддаленим станціям 123127, показаним в таблиці 1005 за Фіг.12. Буде братися до уваги, що інші частини таблиці 1005, які не показані, будуть показувати набори f2, f3 і т.д. виділення частот, призначені іншим віддаленим станціям 123-127. Четвертий рядок даних не показує ніяких значень, а тільки крапки, які вказують, що є багато можливих значень, не показаних між рядками 3 і 5 даних в таблиці 1001. Зсув по фазі Абсолютна фаза модуляції для двох сигналів, що передаються базовою станцією 110, 111, 114, може не бути ідентичною. Для того, щоб обслуговувати додаткових користувачів з використанням одного і того ж каналу (суміщеного ТСН) на доповнення до надавань більше ніж одного TSC, мережа може зсувати по фазі символи РЧ-сигналу нової віддаленої станції суміщеного каналу (суміщеного ТСН) відносно існуючої віддаленої станції(й) суміщеного ТСН. Якщо можливо, мережа може керувати ними з рівномірно розподіленим рознесеним зсувом по фазі, таким чином, поліпшуючи робочі характеристики приймача. Наприклад, зсув по фазі частоти несучої (що має конкретний ARFCN) для двох користувачів був би на 90 градусів, трьох користувачів - на 60 градусів. Зсув по фазі несучої (ARFCN) для чотирьох користувачів був би на 45 градусів. Як указано вище, користувачі будуть використовувати різні TSC. Кожна додаткова MS 123-127 за даними способом і пристроєм має різні TSC і використовує свою власну TSC і ознаку DARP для одержання своїх власних даних потоку обміну. Таким чином, для поліпшених робочих характеристик DARP два сигнали, призначені для двох різних мобільних станцій (віддалених станцій) 123, 124, в ідеалі, можуть бути зсунуті по фазі на /2, що стосується їх імпульсних характеристик каналу, але менше ніж це, також буде давати достатні робочі характеристики. Коли першій і другій віддаленим станціям 123, 124 призначений один і той же канал (тобто один і той же часовий інтервал на одній і тій же частоті каналу), сигнали переважно можуть передаватися на дві віддалені станції 123, 124 (з використанням різних настроювальних послідовностей, як описано раніше), з умови, щоб модулятор 928 модулював два сигнали зі зсувом по фазі на 90 градусів один відносно одного, таким чином, додатково знижуючи перешкоди між сигналами завдяки рознесенню по фазі. Так, наприклад, відліки І і Q, що виходять з модулятора 928, кожний міг би представляти один з двох сигналів, сигнали розділяються на 90 градусів по фазі. Модулятор 928, таким чином, привносить різницю фаз між сигналами для двох віддалених станцій 123, 124. 15 UA 97858 C2 5 10 15 У випадку декількох віддалених станцій 123, 124, які спільно використовують один і той же канал, численні набори відліків І і Q можуть формуватися з різними зсувами. Наприклад, якщо є третій сигнал для третьої віддаленої станції 123, 124 в тому ж самому каналі, модулятор 928 привносить зсуви по фазі переважно в 60 градусів і 120 градусів для другого і третього сигналів відносно фази першого сигналу, і результуючі відліки І і Q представляють всі три сигнали. Наприклад, відліки І і Q могли б представляти векторну суму трьох сигналів. Цим способом модулятор 928 передавача надає засіб, на базовій станції 620, 920, для привнесення різниці фаз між сигналами, що виникли в один час, які використовують один і той же часовий інтервал на одній і тій же частоті і призначені для різних віддалених станцій 123, 124. Такий засіб може бути наданий різними способами. Наприклад, окремі сигнали можуть формуватися в модуляторі 928, і результуючі аналогові сигнали можуть комбінуватися в ВЧтракті 927 передавача пропусканням одного з них через елемент зсуву по фазі, а потім простим підсумовуванням зсунутого по фазі і не зсунутого по фазі сигналів. Аспекти регулювання потужності Таблиця 2, наведена нижче, показує зразкові значення частоти каналу, часового інтервалу, настроювальної послідовності і рівня потужності сигналу, що приймається, для сигналів, які передаються двома базовими станціями 110 і 114, як показано на Фіг.5, і приймаються віддаленими станціями з 123 по 127. Таблиця 2 Базова Віддалена Базова Віддалена TS MS рівень станція, станція станція 1, станція, для Рядок Частота низхідної потужності Категорія що 1,що обслуговуюча якої TSC 1 каналу лінії сигналу, що сигналу передає приймає віддалену призначений зв'язку приймається сигнал сигнал станцію 1 сигнал TSC 2 114 126 114 126 32 5 -33 дБм Бажаний 3 TSC 3 114 123 114 123 32 3 -67 дБм Бажаний 2 TSC 4 114 124 114 124 32 3 -102 дБм Бажаний 3 TSC Джерело 5 114 123 114 124 32 3 -67 дБм 3 перешкод TSC Джерело 6 114 124 114 123 32 3 -102 дБм 2 перешкод TSC Джерело 7 114 125 110 124 32 3 -105 дБм 3 перешкод TSC Джерело 8 110 124 114 125 32 3 -99 дБм 1 перешкод TSC 9 110 125 110 125 32 3 -101 дБм Бажаний 1 TSC 10 110 127 110 127 32 3 -57 дБм Бажаний 4 20 25 30 35 Рядки 3 і 4 таблиці 2, обведені напівжирним прямокутником, показують обидві станції, віддалену станцію 123 і віддалену станцію 124, які використовують частоту каналу, що має індекс 32, і використовують часовий інтервал 3 для прийому сигналу з базової станції 114, але мають різні настроювальні послідовності TSC 2 і TSC 3, відповідно. Подібним чином рядки 9 і 10 також показують одну і ту ж частоту каналу і один і той же часовий інтервал, використовувані двома віддаленими станціями 125, 127, для прийому сигналів з однієї і тієї ж базової станції 110. Може бути видно, що в кожному випадку рівні потужності бажаних сигналів, що приймаються віддаленими станціями 125, 127, суттєво відрізняються для двох віддалених станцій 125, 127. Виділені рядки 3 і 4 таблиці 3 показують, що базова станція 114 передає сигнал для віддаленої станції 123 і також передає сигнал для віддаленої станції 124. Рівень потужності, що приймається, на віддаленій станції 123 має значення -67 дБм, тоді як рівень потужності, що приймається, на віддаленій станції 124 має значення -102 дБм. Рядки 9 і 10 таблиці 3 показують, що базова станція 110 передає сигнал для віддаленої станції 125 і також передає сигнал для віддаленої станції 127. Рівень потужності, що приймається, на віддаленій станції 125 має значення -101 дБм, тоді як рівень потужності, що приймається, на віддаленій 16 UA 97858 C2 5 10 15 20 25 30 35 40 станції 127 має значення -57 дБм. Велика різниця в рівні потужності в кожному випадку могла б бути зумовлена різними відстанями віддалених станцій 125, 127 від базової станції 110. Як альтернатива, різниця в рівнях потужності могла б бути зумовлена різними втратами в тракті передачі або різними величинами заглушення багатопроменевого поширення сигналів між базовою станцією, що передає сигнали, і віддаленою станцією, що приймає сигнали, для однієї віддаленої станції в порівнянні з іншою віддаленою станцією. Хоч ця різниця в рівні потужності, що приймається, для однієї віддаленої станції в порівнянні з іншою віддаленою станцією не є навмисною і не ідеальна для планування стільника, вона не компрометує роботу даних способу і пристрою. Віддалена станція 123-127, що має можливість DARP, може успішно демодулювати будьякий з двох сигналів, що одночасно приймаються, суміщеного каналу при умові, що амплітуди або рівні потужності двох сигналів подібні на антені віддалених станцій 123-127. Це досяжне, якщо обидва сигнали передаються однією і тією ж базовою станцією 110, 111, 114 (яка може мати більше ніж одну антену, наприклад, одну антену на кожний сигнал), і рівні потужності двох переданих сигналів по суті однакові, оскільки кожна віддалена станція 123-127 приймає два сигнали на по суті однаковому рівні потужності (скажімо, в межах 6 дБ один від одного). Потужності, що передаються, подібні, якщо базова станція 110, 111, 114 виконана з можливістю передавати два сигнали на схожих рівнях потужності, або базова станція 110, 111, 114 передає обидва сигнали на постійному рівні потужності. Ця ситуація може бути проілюстрована додатковим звертанням до таблиці 2 і звертанням до таблиці 3. Незважаючи на те, що таблиця 2 показує віддалені станції 123, 124, які приймають з базової станції 114 сигнали, що мають суттєво різні рівні потужності, при більш близькому розгляді може бути видно, що, як показано рядками 3 і 5 в таблиці 2, віддалена станція 123 приймає два сигнали з базової станції 114 на одному і тому ж рівні потужності (-67 дБм), один сигнал є бажаним сигналом, призначеним для віддаленої станції 123, а інший сигнал є небажаним сигналом, який призначений для віддаленої станції 124. Критерії, щоб віддалена станція 123127 приймала сигнали, які мають схожі рівні потужності, таким чином, показані як такі, що є задоволеними в цьому прикладі. Якщо мобільна станція 123 має приймач DARP, вона в цьому прикладі демодулює бажаний сигнал і заглушує небажаний сигнал. Подібним чином може бути видно при розгляді рядків 4 і 6 таблиці 2 (наведеної вище), що віддалена станція 124 приймає два сигнали, які спільно використовують один і той же канал і мають однаковий рівень потужності (-102 дБм). Обидва сигнали з базової станції 114. Один з двох сигналів є бажаним сигналом для віддаленої станції 124, а інший сигнал є небажаним сигналом, який призначений для використання віддаленою станцією 123. Щоб додатково проілюструвати вищенаведені концепції, таблиця 3 є зміненим варіантом таблиці 2, в якому рядки таблиці 2 просто перевпорядковані. Може бути видно, що віддалені станції 123 і 124 кожна приймає з однієї базової станції 114 два сигнали, бажаний сигнал і небажаний сигнал, що мають один і той же канал і схожі рівні потужності. До того ж віддалена станція 125 приймає з двох різних базових станцій 110, 114 два сигнали, бажаний сигнал і небажаний сигнал, що мають один і той же канал і схожі рівні потужності. Таблиця 3 Базова Віддалена Базова Віддалена TS MS рівень станція, станція 1, станція 1, станція, для Рядок Частота низхідної потужності Категорія що що обслуговуюча якої TSC 1 каналу лінії сигналу, що сигналу передає приймає віддалену призначений зв'язку приймається сигнал сигнал станцію 1 сигнал TSC 2 114 126 114 126 32 5 -33 дБм Бажаний 3 TSC 3 114 123 114 123 32 3 -67 дБм Бажаний 2 TSC Джерело 4 114 123 114 124 32 3 -67 дБм 3 перешкод 5 TSC Джерело 6 114 124 114 123 32 3 -102 дБм 2 перешкод TSC 7 114 124 114 124 32 3 -102 дБм Бажаний 3 17 UA 97858 C2 Продовження таблиці 3 8 110 124 114 125 32 3 10 114 125 110 124 32 3 11 110 125 110 125 32 3 110 127 110 127 32 3 TSC 1 -99 дБм Джерело перешкод TSC 3 TSC 1 TSC 4 -105 дБм Джерело перешкод -101 дБм Бажаний -57 дБм Бажаний 9 5 10 15 20 25 30 35 40 45 Пристрій і спосіб, описані вище, були піддані імітаційному моделюванню, і спосіб був знайдений добре працюючим в системі GSM. Пристрій, описаний вище і показаний на Фіг.8А, 8В, 10А, 11 і 12, наприклад, міг би бути частиною базової станції 110, 111,114 системи GSM. Згідно з ще одним аспектом даних способу і пристрою, можливо, щоб базова станція 110, 111, 114 підтримувала виклик з двома віддаленими станціями 123-127, використовуючи один і той же канал, такими що перша віддалена станція 123-127 має приймач, якому надана DARP, а друга віддалена станція 123-127 не має приймача, якому надана DARP. Амплітуди сигналів, що приймаються двома віддаленими станціями 124-127, підготовлені, щоб бути різними на величину, яка знаходиться в межах діапазону значень, в одному з прикладів вона може бути між 8 дБ і 10 дБ, і також підготовлені, з умови, щоб амплітуда сигналу, призначеного для віддаленої станції, якій надана DARP, була нижче, ніж амплітуда сигналу, призначеного для віддаленої станції 124-127, якій не надана DARP. Мобільні пристрої з MUROS або без MUROS можуть обробляти свій небажаний сигнал як перешкоду. Однак, що стосується MUROS, обидва сигнали можуть оброблятися як бажані сигнали в стільнику. Перевага при мережах, які мають MUROS (наприклад, BS і BSC), полягає в тому, що BS 110, 111, 114 може використовувати дві або більше настроювальних послідовностей на кожний часовий інтервал замість тільки однієї, так що обидва сигнали можуть оброблятися як бажані сигнали. BS 110, 111, 114 передає сигнали на придатних амплітудах, так що кожний мобільний пристрій даних способу і пристрою приймає свій власний сигнал на досить високій амплітуді, і два сигнали підтримують відношення амплітуд, з умови, щоб два сигнали, відповідні двом настроювальним послідовностям, могли детектуватися. Ця ознака може бути реалізована з використанням програмного забезпечення, що зберігається в пам'яті на BS 110, 111, 114 або в BSC 600. Наприклад, MS 123-127 вибираються для спарювання на основі своїх втрат в тракті передачі і на основі існуючої доступності каналу потоку обміну. Однак MUROS як і раніше може працювати, якщо втрати в тракті передачі для одного мобільного пристрою є дуже відмінними від іншого мобільного пристрою 123-127. Це може відбуватися, коли один мобільний пристрій 123-127 знаходиться набагато далі від BS 110, 111, 114. Щодо регулювання потужності, є різні можливі комбінації спарювань. Обидві MS 123-127 можуть бути здатними підтримувати DARP або тільки одна здатна підтримувати DARP. У обох випадках амплітуди, що приймаються, або рівні потужності на мобільних пристроях 123-127 можуть бути в межах 10 дБ один від одного і те ж саме придатне для MS 2. Однак, якщо тільки одна MS здатна підтримувати DARP, додаткове обмеження полягає в тому, що мобільний пристрій 123-127 без DARP має свій власний бажаний (або необхідний) перший сигнал, більш високий, ніж другий сигнал (в одному з прикладів щонайменше на 8 дБ вище, ніж другий сигнал). Здатний підтримувати DARP мобільний пристрій 123-127 приймає свій другий сигнал, не більший ніж нижнє порогове значення, більш низьке, ніж перший сигнал (наприклад, він не нижче, ніж 10 дБ). Звідси в одному з прикладів відношення амплітуд може бути від 0 дБ до ±10 дБ для здатних підтримувати DARP/DARP віддалених станцій 123-127, або від 8 дБ до 10 дБ більш високий сигнал для нездатних підтримувати DARP/DARP на користь мобільного пристрою без DARP. До того ж переважно, щоб BS 110, 111, 114 передавала два сигнали, так що кожна MS 123-127 приймає свій бажаний сигнал вище своєї межі чутливості. (У одному з прикладів він знаходиться щонайменше на 6 дБ вище його межі чутливості). Тому, якщо одна MS 123-127 має великі втрати в тракті передачі, BS 110, 111, 114 передає сигнал такій MS з амплітудою, придатною для досягнення цього. Це задає абсолютну амплітуду. Відмінність від іншого сигналу потім визначає абсолютну амплітуду такого іншого сигналу. Фіг.13 прикладених креслень показує зразкову архітектуру приймача для віддаленої станції 123-127 даних способу і пристрою, яка має ознаку DARP. У одному з прикладів приймач 18 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристосований для використання компенсатора 1105 з заглушенням перешкод одиночної антени (SAIC) або компенсатора 1106 з оцінюванням послідовностей по критерію максимальної правдоподібності (ОПМП). Інші компенсатори, що реалізовують інші протоколи, також можуть використовуватися. Компенсатор з SAIC переважний для використання, коли приймаються два сигнали, які мають схожі амплітуди. Компенсатор з MLSE типово використовується, коли амплітуди прийнятих сигналів не подібні, наприклад, коли бажаний сигнал має амплітуду набагато більшу, ніж така у небажаного сигналу суміщеного каналу. Фіг.14 прикладених креслень показує спрощене представлення частини системи GSM, пристосованої для призначення одного і того ж каналу двом віддаленим станціям 123-127. Система містить приймально-передавальну підсистему базової станції (BTS) або базову станцію 110, і дві віддалені станції, мобільні станції 125 і 127. Мережа може призначати, через приймально-передавальну підсистему 110 базової станції, одну і ту ж частоту каналу і один і той же часовий інтервал двом віддаленим станціям 125 і 127. Мережа виділяє різні настроювальні послідовності двом віддаленим станціям 125 і 127. Віддалені станції 125 і 127 обидві є мобільними станціями і обидві мають частоту каналу, яка має ARFCN, що дорівнює 160, і часовий інтервал з номером індексу часового інтервалу, TS, що дорівнює 3. Віддаленій станції 125 призначена настроювальна послідовність, TSC 5, тоді як 127 призначена настроювальна послідовність TSC0. Кожна віддалена станція 125, 127 буде приймати свій власний сигнал (показаний суцільними лініями на фігурі) разом з сигналом, призначеним для іншої мобільної станції 125, 127 (показаним пунктирними лініями на фігурі). Кожна віддалена станція 125, 127 здатна демодулювати свій власний сигнал нарівні з заглушенням небажаного сигналу. Як описано вище, згідно з даними способом і пристроєм, одиночна базова станція 110, 111, 114 може передавати перший і другий сигнали, сигнали для першої і другої віддалених станцій 123-127, відповідно, кожний сигнал передається в одному і тому ж каналі, і кожний сигнал має різні настроювальні послідовності. Перша віддалена станція 123-127, що має можливість DARP, здатна використовувати настроювальні послідовності для проведення відмінності першого сигналу від другого сигналу і для демодуляції і використання сигналу, коли амплітуди першого і другого сигналів, по суті, знаходяться в межах, скажімо, 10 дБ одна від одної. Підбиваючи підсумок вищесказаному, Фіг.14 показує, що мережа призначає одні і ті ж фізичні ресурси двом мобільним станціям, але виділяє їм різні настроювальні послідовності. Кожний мобільний пристрій буде приймати свій власний сигнал (показаний як суцільна лінія на Фіг.14) і призначений для іншого користувача суміщений ТСН (показаний пунктирною лінією на Фіг.14). У низхідній лінії зв'язку кожна мобільна станція буде розглядати сигнал, призначений для іншої мобільної станції як ССІ, і заглушувати перешкоди. Таким чином, різні настроювальні послідовності можуть використовуватися для заглушення перешкод від іншого користувача MUROS. Спарювання MS Згідно з тим, як реалізовані дані спосіб і пристрій, може бути корисно ідентифікувати, які з MS, приєднаних до конкретної BS, здатні підтримувати MUROS, не відповідаючи за можливість радіодоступу коду класу служби MUROS (як необхідно для спарювання успадкованого UE з UE MUROS). Можливо, що BS могла б ідентифікувати здатність DARP у MS, запитуючи код класу служби MS. Код класу служби є оголошенням з MS на BS її можливостей. Це описано в 24.008 TS 10.5.1.5-7 в стандартах GERAN. На даний час стандарти визначають код класу служби, що вказує можливість DARP у MS, але досі не був визначений ніякий код класу служби або підтримання коду класу служби нової настроювальної послідовності. Тому неможливо ідентифікувати, є чи ні MS здатною підтримувати MUROS з використанням коду класу служби для успадкованої MS. Додатково, незважаючи на визначення коду класу служби DARP в стандартах, стандарти не вимагають, щоб MS відправляла код класу служби на BS для інформування BS про свої можливості. Фактично багато які виробники не конструюють свої здатні підтримувати DARP MS для відправлення коду класу служби DARP на BS в процедурі встановлення виклику через побоювання, що їх MS будуть автоматично призначатися на більш зашумлені канали за допомогою BS, тим самим, з потенційним погіршенням зв'язку з такою MS. Тому на даний час неможливо ідентифікувати з якою б то не було достовірністю, чи є MS здатною підтримувати MUROS або навіть здатною підтримувати DARP. Бажано дати успадкованій MS можливість грати роль в роботі MUROS, в той час як вона має можливість для виконання такої. Сучасна проблема полягає в тому, що немає сигналізації для підтримання цього. Теоретично, було б можливим, щоб BS ідентифікувала можливість MUROS в MS на основі міжнародної ідентифікації мобільного обладнання (ІМЕІ) у MS. BS може встановлювати ІМЕІ 19 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 MS, запитуючи її прямо у MS. ІМЕІ унікальна для MS і може використовуватися для звернення до бази даних, розташованої будь-де в мережі, тим самим ідентифікуючи модель мобільного телефону, якому належить MS, і додатково його можливості, такі як DARP і MUROS. Якщо телефон здатний підтримувати DARP або MUROS, він буде розглядатися BS як кандидат для спільного використання інтервалу з іншою придатною MS. Однак, незважаючи на те, що використання ІМЕІ теоретично можливе, можливості DARP або MUROS окремо не є достатнім критерієм для визначення, чи може конкретна MS спільно використовувати інтервал TDMA з іншою MS. У дії BS буде нарощувати список MS, в даний час приєднаних до такої BS, які здатні підтримувати DARP або MUROS. Ідентифікація MS, здатних спільно використовувати конкретний інтервал, враховує інші критерії. Передусім, могла б встановлюватися здатність заглушення перешкод у MS в даному зашумленому середовищі. (Дивіться етап 1610 блок-схеми послідовності операцій способу на Фіг.35). Це знання використовується для призначення MS на найбільш придатний наявний спільно використовуваний інтервал. (Дивіться етап 1620 блок-схеми послідовності операцій способу на Фіг.35). Воно також використовується для надання можливості найкращого спарювання з іншими MS-кандидатами. (Дивіться етап 1630 блок-схеми послідовності операцій способу на Фіг.35). Один зі способів визначення здатності заглушення перешкод MS полягає в тому, щоб відправляти "розвідувальний пакетний сигнал". Це короткий пакетний радіосигнал, в якому необхідний сигнал, який повинен прийматися MS, має відому конфігурацію перешкод, накладену на нього. Розвідувальний пакетний сигнал містить основний мовний сигнал з накладеним сигналом ССІ з регульованими рівнями потужності. При відправленні розвідувального пакетного сигналу відправляється інша настроювальна послідовність відносно використовуваної для виклику, який знаходиться в дії в даний час. Це відрізняє розвідувальний пакетний сигнал від реального мовного сигналу. У конкретній реалізації даних способу і пристрою вимірюється імовірність двійкових помилок (ВЕР). (Інші параметри, що вказують здатність віддаленої станції заглушувати перешкоди, також можуть використовуватися, як обговорено нижче). Це відправляється в періодичному звіті MS зворотно на BS. У стандартах GERAN ВЕР представлена значеннями 0-31, причому 0 відповідає імовірності двійкової помилки в 25 %, а 31 відповідає імовірності в 0,025 %. Іншими словами, чим вище ВЕР, тим більше здатність MS заглушувати перешкоди. ВЕР повідомляється як частина "розширеного звіту про вимірювання". Як тільки був відправлений пакетний сигнал, якщо ВЕР у MS падає нижче заданого порогового значення в наступному звіті, MS вважається непридатною для операцій MUROS. При імітаційному моделюванні ВЕР щонайменше в 25 була показана сприятливим вибором порогового значення. Відомо, що ВЕР одержується відправленням пакетного сигналу по каналу і вимірюванням кількості помилок, виникаючих в пакетному сигналі, на MS. Однак ВЕР сама по собі може не бути досить точною мірою якостей MS і каналу, більш точно, якщо є раптова і суттєва зміна частоти помилок протягом пакетного сигналу. Тому може бути переважним основувати вибір операції MUROS на середньому ВЕР, враховуючи коваріацію ВЕР (CVBEP). Ці два параметри визначені стандартами як присутні в звіті, який MS відправляє на BS. Як альтернатива, вибір міг би бути оснований на параметрі RxQual, що повертається на BS з MS за один період (0,48 мс) SACCH. RxQual є значенням між 0-7, де кожне значення відповідає оціненій кількості помилок в двійкових розрядах в деякій кількості пакетних сигналів (дивіться TS 05.08 3GPP). Це є визначеним стандартами вимірюванням якості прийому, що створює вісім рівнів, і відповідає частоті двійкових помилок (BER) сигналу, що приймається. Чим вище частота появи помилок, тим вище RxQual. Імітаційне моделювання показало RxQual 2 або менше сприятливим вибором порогового значення для роботи MUROS. Як альтернатива, параметр RxLev рівним чином може використовуватися як критерії вибору. RxLev вказує середню інтенсивність, що приймається, сигналу в дБм. Це також повідомлялося б на MS після розвідувального пакетного сигналу. RxLev щонайменше в 100 дБм був показаний сприятливим. Незважаючи на те, що були описані конкретні критерії для спарювання MUROS, фахівцю буде ясно, що багато які інші критерії могли б використовуватися замість або в поєднанні з ідентифікованими вище. Спільне детектування у висхідній лінії зв'язку Дані спосіб і пристрій використовують GMSK і можливість DARP телефонної трубки для уникнення необхідності, щоб мережа підтримувала новий спосіб модуляції. Мережа може використовувати існуючі способи у висхідній лінії зв'язку для розділення кожного користувача, наприклад, спільне детектування. Вона використовує призначення суміщеного каналу, де одні і ті ж фізичні ресурси призначаються двом різним мобільним пристроям, але кожному мобільному пристрою призначені різні настроювальні послідовності. У висхідній лінії зв'язку 20 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 кожна мобільна станція 123-127 даних способу і пристрою може використовувати різні настроювальні послідовності. Мережа може використовувати спосіб спільного детектування для розділення двох користувачів у висхідній лінії зв'язку. Мовний кодек і відстань до нового користувача Для зниження перешкод відносно інших стільників BS 110, 111, 114 регулює свою потужність низхідної лінії зв'язку відносно відстані віддаленої або мобільної станції від неї. Коли MS 123127 близька до BS 110, 111, 114, рівень РЧ-потужності, що передається BS 110, 111, 114 на MS 123-127 по низхідній лінії зв'язку, може бути нижчим, ніж на віддалені станції 123-127, які знаходяться далі від BS 110, 111, 114. Рівні потужності для користувачів суміщеного каналу достатньо великі для викликаючого абонента, який розташований далі, коли вони спільно використовують одні і ті ж ARFCN і часовий інтервал. Вони обидва можуть мати однаковий рівень потужності, але це може бути поліпшене, якщо мережа враховує відстань користувачів суміщеного каналу від базової станції 110, 111, 114. У одному з прикладів потужність може регулюватися за допомогою ідентифікації відстані і оцінки потужності низхідної лінії зв'язку, необхідної для нового користувача 123-127. Це може виконуватися завдяки параметру синхронізуючого часового випередження (ТА) кожного користувача 123-127. RACH кожного користувача 123-127 видає цю інформацію на BS 110, 111, 114. Схожі відстані для користувачів Ще одна новітня ознака полягає в тому, щоб підбирати нового користувача з подібною відстанню як поточного/існуючого користувача. Мережа може ідентифікувати канал потоку обміну (TCH=ARFCN і TS) існуючого користувача, який знаходиться в тому ж самому стільнику і на подібній відстані і потребує приблизно такого ж рівня потужності, ідентифікованого вище. До того ж ще одна новітня ознака полягає в тому, що мережа потім може призначати цей ТСН новому користувачу з TSC, відмінною від існуючого користувача ТСН. Вибір мовного кодека Ще одне міркування полягає в тому, що заглушення ССІ здатного підтримувати DARP мобільного пристрою буде мінятися залежно від того, який мовний кодек використовується. Таким чином, мережа (NW) може використовувати ці критерії і призначати інші рівні потужності низхідної лінії зв'язку згідно з відстанню до віддаленої станції 123-127 і використовуваними кодеками. Таким чином, може бути краще, якщо мережа знаходить користувачів суміщеного каналу, які мають схожу відстань до BS 110, 111, 114. Це відбувається внаслідок обмеження робочих характеристик заглушення ССІ. Якщо один сигнал дуже потужний в порівнянні з іншим, більш слабий сигнал може не детектуватися внаслідок перешкод. Тому мережа може враховувати відстань від BS 110, 111, 114 до нових користувачів при призначенні суміщених каналів або суміщених часових інтервалів. Подальше є процедурами, які мережа може виконувати для мінімізації перешкод відносно інших стільників: Стрибкоподібна перебудова частоти для досягнення рознесення користувачів і повного використання DTx в своїх інтересах. Мовні виклики можуть передаватися з режимом DTx (переривистої передачі). Це режим, при якому виділені пакетні сигнали ТСН можуть бути мовчазними протягом тривалості відсутності мови (в той час як хтось є слухаючим). Користь того, коли кожний ТСН в стільнику використовує DTx, полягає в тому, щоб зменшувати загальний рівень потужності обслуговуючого стільника як на UL, так і на DL, звідси можуть знижуватися перешкоди для інших. Це має значний ефект, оскільки звичайно люди проводять 40 % часу слухаючи. Ознака DTx може використовуватися в режимі MUROS і також досягати відомої переваги, як вказано. Є додаткова перевага, щоб MUROS досягався, коли стрибкоподібна перебудова частоти використовується для створення рознесення користувачів. Коли два користувачі MUROS спарюються разом, міг би бути деякий період часу, коли обидва спарених користувача MUROS знаходяться в DTx. Хоч це є перевагою для інших стільників, як вказано вище, жоден зі спарених користувачів MUROS не одержує переваги один від одного. З цієї причини, коли обидва знаходяться в DTx, виділені ресурси витрачаються даремно. Щоб використовувати перевагу цього потенційно корисного періоду DTx в своїх інтересах, можна дати можливість відбуватися стрибкоподібній перебудові частоти, так що члени групи користувачів спарюються один з одним динамічно на основі кожного кадру. Цей спосіб вводить рознесення користувачів в роботу MUROS і зменшує імовірність того, що обидва спарених користувача MUROS знаходяться в DTx. Він також збільшує імовірність одержання одного OMSK в ТСН. Переваги включають в себе підвищення робочих характеристик мовних викликів і максимізацію загальної місткості NW. Приклад такого випадку може бути проілюстрований. Припустимо, NW ідентифікувала 8 викликаючих абонентів MUROS, які використовують мовні кодеки з повною швидкістю передачі. 21 UA 97858 C2 5 Викликаючі абоненти А, В, С, D можуть бути без стрибкоподібної перебудови частоти. На доповнення, викликаючі абоненти А, В, С, D знаходяться в одному і тому ж часовому інтервалі, скажімо TS 3, але використовують чотири різних частоти, ARFCN f1, f2, f3 і f4. Викликаючі абоненти Т, U, V, W є такими, що стрибкоподібно перебудовують частоту. На доповнення, викликаючі абоненти Т, U, V, W знаходяться в одному і тому ж часовому інтервалі TS3 і використовують частоти f1, f2, f3 і f4 (список MA). Припустимо, їм задані HSN=0 і МАIO 0, 1, 2 і 3, відповідно. Це дозволить А, В, С, D спарюватися з Т, U, V, W у вигляді циклу, як показано в таблиці, наведеній нижче. № кадру f1 f2 f3 f4 0 А/Т B/U C/V D/W 1 A/W B/T C/U D/V 2 A/V B/W C/T D/U 3 A/U B/V C/W D/T 4 A/T B/U C/V D/W 5 A/W B/T C/U D/V 6 A/V B/W C/T D/U 7 A/U В/V C/W D/T 8 A/T B/U C/V D/W 9 A/W B/T C/U D/V 10 A/V B/W C/T D/U 11 A/U B/V C/W D/T 10 15 20 25 30 35 40 45 50 55 Вищенаведене є усього лише прикладом. Цей варіант вибраний, щоб показати, як він працює. Однак він не повинен обмежуватися цим конкретним компонуванням. Він працює навіть краще, якщо привнесена велика випадковість спарювання. Це може досягатися накладенням на всіх 8 користувачів обов'язку стрибкоподібної перебудови частоти в списку чотирьох МА і видачею їм різних HSN (у вищенаведеному прикладі від 0 до 3) і МАIO, за умови, що кожний з двох користувачів має ARFCN. Передача даних Перший спосіб спарює канал потоку обміну (ТСН), що є використовуваним. У одному з прикладів ця ознака реалізована на стороні мережі з мінімальними або ніякими змінами, зробленими на стороні 123-127 віддаленої станції. Мережа виділяє ТСН другій віддаленій станції 123-127, який вже знаходиться у використанні першою віддаленою станцією 123-127 з іншим TSC. Наприклад, коли були використані всі ТСН, будь-яка необхідна додаткова послуга(и) буде спарюватися з існуючим ТСН, який використовує подібну потужність. Наприклад, якщо додаткова послуга є інформаційним викликом 4D1U, то мережа знаходить чотири існуючих користувачі з мовним викликом, які використовують чотири часових інтервали, що ідуть один за одним, з вимогою потужності, подібною додатковій новій віддаленій станції 123-127. Якщо такого збігу немає, мережа може реконфігурувати часовий інтервал і ARFCN, щоб створити збіг. Потім мережа призначає чотири часових інтервали новому інформаційному виклику, якому необхідний ТСН 4D. Новий інформаційний виклик також використовує іншу TSC. На доповнення, потужність висхідної лінії зв'язку для додаткової віддаленої станції може приводитися, щоб бути близькою до або рівною потужності висхідної лінії зв'язку віддаленої станції 123-127, яка вже використовує часовий інтервал. Призначення віддаленій станції 123-127 більше ніж однієї TSC При розгляді інформаційних послуг, які використовують більше ніж один часовий інтервал, можуть спарюватися всі (коли він є парним) або всі крім одного (коли він є непарним) з часових інтервалів. Таким чином, поліпшена місткість може досягатися наданням MS 123-127 більше ніж однієї TSC. Використовуючи численні TSC, віддалена станція 123-127 в одному з прикладів може комбінувати свої спарені часові інтервали в один часовий інтервал, так що реальне виділення РЧ-ресурсів може бути урізане наполовину. Наприклад, для передачі даних 4D припустимо, що MS в цей час має пакетні сигнали В1, В2, В3 і В4 в TS 1, TS 2, TS 3 і TS 4 в кожному кадрі. З використанням даного способу В1 і В2 призначається одна TSC, скажімо TSC 0, нарівні з тим, що В4 має іншу TSC, скажімо TSC 1. В1 і В2 можуть передаватися в TS 1, а В3 і В4 можуть передаватися в TS 2 в одному і тому ж кадрі. Цим способом попереднє призначення 4DL використовує тільки два часових інтервали для передачі чотирьох пакетних сигналів по ефіру. Приймач SAIC може декодувати В1 і В2 за допомогою TSC 0, а В3 і В4 за допомогою TSC 1. Конвеєрна обробка декодування чотирьох пакетних сигналів може примусити цю ознаку працювати прозоро з традиційними підходами. Комбінування часових інтервалів Комбінування парних номерів часових інтервалів одного користувача може скорочувати наполовину виділення по ефіру (ОТА), зберігаючи енергію акумуляторів. Це також звільняє додатковий час для сканування і/або контролю сусідніх стільників і оновлення системної інформації як для обслуговуючого стільника, так і для сусідніх стільників. Є деякі додаткові ознаки на стороні мережі. Мережа може проводити додаткове призначення суміщеного каналу, суміщеного часового інтервалу (суміщеного TS) на основі відстані від нових користувачів. На початку мережа може використовувати ТСН (канал повідомлення), користувачі якого 22 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходяться на схожій відстані. Це може робитися завдяки синхронізуючому ТА кожного користувача. RACH (канал з довільним доступом) кожного користувача видає цю інформацію нa BS 110, 111, 114. Зміни в призначенні мережних потоків обміну Вищенаведене також означає, що, якщо два користувачі з суміщеним каналом і суміщеним TS переміщаються в різних напрямах, один переміщається до BS, а інший переміщається від BS, буде момент, в який один з них перемкнеться на інший ТСН, який має кращу відповідність рівня потужності. Це не повинно бути проблемою, оскільки мережа може безперервно перепризначувати користувачів на різні ARFCN і TS. Деяка додаткова оптимізація може бути корисна, така як оптимізація вибору нової TSC, яка повинна використовуватися, оскільки це є пов'язаним зі схемою повторного використання частоти в локальній області. Одна з переваг цієї ознаки полягає в тому, що вона, головним чином використовує зміни програмного забезпечення на стороні мережі, наприклад, BS і BSC. Зміни в призначенні каналу мережного потоку обміну можуть збільшувати місткість. Робота суміщеного каналу для мови і даних Можуть бути зроблені додаткові поліпшення. Передусім, суміщений ТСН (суміщений канал і суміщений часовий інтервал) може використовуватися для мовних викликів, а також для інформаційних викликів в одному і тому ж ТСН, щоб поліпшувати місткість - швидкість передачі даних. Ця ознака може застосовуватися до модульованих за допомогою GMSK інформаційних послуг, таких як CS з 1 по 4 і MCS з 1 по 4, 8PSK. Менше використовуваних часових інтервалів Ця ознака може застосовуватися для повторного використання суміщеного каналу (суміщеного ТСН) в інформаційних викликах для досягнення збільшеної місткості. Два часових інтервали передачі даних можуть спарюватися і передаватися з використанням одного часового інтервалу двома настроювальними послідовностями, використовуваними в кожному з відповідних пакетних сигналів. Вони призначаються цільовому приймачу. Це означає, що низхідна лінія зв'язку з 4 часових інтервалів може бути зменшена до низхідної лінії зв'язку з 2 часових інтервалів, що зберігає потужність і час для приймача. Перемикання з 4 часових інтервалів на 2 часових інтервали дає віддаленій станції більше часу на інші задачі, такі як контроль NC, який буде поліпшувати естафетну передачу обслуговування, або НО. Обмеження призначень відносно вимог конфігурації багатоінтервального класу, таких як Tra, Trb, Tta, Ttb - правила динамічного і розширеного динамічного режиму МАС, можуть бути ослаблені. Це означає, що є більше варіантів вибору, щоб мережа обслуговувала потреби від різних викликаючих абонентів в стільнику. Це скорочує або мінімізує кількість відхилених запитів на обслуговування. Це збільшує місткість і пропускну здатність з точки зору мережі. Кожний користувач може використовувати меншу кількість ресурсів, не компрометуючи QoS (якість обслуговування). Може обслуговуватися більша кількість користувачів. У одному з прикладів це може бути реалізовано як зміна програмного забезпечення на стороні мережі, а віддалені станції 123-127 пристосовані для прийому додаткових TSC на доповнення до своєї здатності підтримувати DARP. Зміни в призначенні каналу мережного потоку обміну можуть збільшувати місткість - пропускну здатність. Використання ресурсів мережі висхідної лінії зв'язку може зберігатися, навіть в той час, як мережа зайнята. Може зберігатися потужність на віддаленій станції 123-127. Можуть досягатися краща якість функціонування естафетної передачі обслуговування і менше обмеження на призначення мережею інформаційних викликів, і поліпшені робочі характеристики. Здвоєна несуча Дані спосіб і пристрій можуть використовуватися зі здвоєною несучою на доповнення до поліпшених робочих характеристик. Для поліпшення швидкості передачі даних є специфікація 3GPP, яка призначає здвоєні несучі, з яких кожна MS (або UE, або віддалена станція) може одержувати два ARFCN одночасно для того, щоб збільшувати швидкість передачі даних. Таким чином, віддалена станція використовує більше РЧ-ресурсів для одержання додаткової пропускної здатності даних, яка посилює вказані вище результати. Нові TSC Дані спосіб і пристрій є удосконаленням відносно існуючих здатних підтримувати DARP компонентів, так що мережа здатна використовувати суміщений ТСН, тобто суміщений канал (ARFCN, який вже знаходиться у використанні) і суміщений часовий інтервал (часовий інтервал, який вже знаходиться у використанні), для обслуговування додаткових користувачів і надання додаткових послуг, призначаючи різні TSC різним віддаленим станціям 123-127. З більш вдосконаленим приймачем SAIC (наприклад, eSAIC і eeSAIC від Qualcomm) можна вміщувати третього або навіть четвертого користувача/службу в один і той же ARFCN або часовий 23 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 інтервал. Одна з ознак, використовуваних для поліпшення місткості, полягає в тому, щоб використовувати численні TSC в суміщеному ТСН, тобто, якщо два користувача/служби спільно використовують один і той же ТСН, то використовуються дві TSC; якщо три користувачі/служби спільно використовують один і той же ТСН, то використовуються три TSC. Способи, розкриті вище, можуть застосовуватися для використання в своїх інтересах цієї ознаки для мовних/інформаційних викликів GERAN. З використанням SAIC здатного підтримувати DARP приймача для численних користувачів в одному інтервалі даних способу і пристрою дві різних настроювальних послідовності використовуються для двох віддалених станцій, які спільно використовують один і той же канал. Характеристиками настроювальних послідовностей, які оцінюються, є автокореляція і взаємна кореляція. З них взаємна кореляція особливо корисна для даних способу і пристрою. Функція DARP добре працює при хорошій взаємній кореляції. Взаємна кореляція двох настроювальних послідовностей може розглядатися як міра взаємної ортогональності. Простими термінами чим більш взаємно ортогональними є дві настроювальні послідовності, тим легше приймач віддаленої станції 123-127 може проводити відмінність однієї настроювальної послідовності від іншої настроювальної послідовності. Взаємна кореляція кількісно визначається за допомогою параметра, відомого як коефіцієнт взаємної кореляції. Якщо дві настроювальні послідовності абсолютно не корельовані (що є ідеальною умовою, ніколи не досяжною на практиці), то взаємна кореляція між настроювальними послідовностями є незначною, а коефіцієнт взаємної кореляції для двох настроювальних послідовностей є нульовим. На протилежність, якщо дві настроювальні послідовності повністю корельовані (що є найгіршою умовою для роботи суміщеного каналу і для роботи DARP), то взаємна кореляція між послідовностями максимізована, а коефіцієнт кореляції для двох настроювальних послідовностей є одиницею, тобто дорівнює одиниці. Можна використовувати дві різні існуючі настроювальні послідовності, показані в таблиці 4, для розпізнавання користувачів у виклику MUROS. Таблиця 4 розкриває існуючі вісім настроювальних послідовностей для існуючих систем GSM, ідентифікованих в розділі 5.2.3 документа технічної специфікації TS 45.002 V4.8.0 3GPP (2006-06), озаглавленого "Технічна го специфікація Проекту партнерства 3 покоління; технічна специфікація Групи мережі радіодоступу GSM/EDGE; мультиплексування і множинний доступ по тракту радіозв'язку го (редакція 4)", опублікованого організацією встановлення стандартів Проекту партнерства 3 покоління (3GPP). Однак це скоротило б вісім окремо розташованих наборів настроювальних послідовностей для частотного планування до чотирьох спарених наборів настроювальних послідовностей, які можуть бути трохи обмежувальними для частотного планування. Тому дана заявка на патент ідентифікує наступні два нових набори настроювальних послідовностей, які можуть працювати з існуючими настроювальними послідовностями, визначеними в специфікації GERAN. Нові набори є наборами для ортогональних настроювальних послідовностей. Існуючі настроювальні послідовності можуть використовуватися для успадкованих віддалених станцій нарівні з тим, що новий набір настроювальних послідовностей може використовуватися для нових віддалених станцій, здатних до виконання цієї нової ознаки. Нові використовувані настроювальні послідовності мають особливо корисні кореляційні властивості, які роблять їх придатними для використання в реалізації GSM даних способу і пристрою. Нові послідовності були спеціально вибрані для спарювання з існуючими послідовностями, показаними в таблиці 4. Нові послідовності перераховані в таблицях 5 і 6, наведених нижче, і більш детально описані в подальшому тексті. Незважаючи на те, що дані спосіб і пристрій могли б задовільно працювати там, де дві послідовності, застосовувані для спільного використання каналу, вибираються з існуючого набору (показаного в таблиці 4, наведеній нижче), було визначено, що кращі робочі характеристики можуть бути одержані за допомогою визначення і використання нових комплементарних послідовностей як настроювальних послідовностей в комбінації з існуючими настроювальними послідовностями. Тому в одному з прикладів, застосовуючи дані спосіб і пристрій до системи GSM, базова станція 110, 111, 114 передає як перший сигнал, що має першу настроювальну послідовність, так і другий сигнал, що містить другу настроювальну послідовність, яка є новою настроювальною послідовністю, комплементарною першій настроювальній послідовності. Наприклад, базова станція 110, 111, 114 передає перший сигнал, що має першу настроювальну послідовність, ідентифіковану кодом TSC 0 (з таблиці 4), і другий сигнал, що містить другу настроювальну послідовність, ідентифіковану кодом TSC 0' (з таблиць 5 або 6), яка є новою настроювальною послідовністю, комплементарною першій настроювальній послідовності TSC 24 UA 97858 C2 5 10 15 20 25 30 35 40 0. Коефіцієнт взаємної кореляції між першою настроювальною послідовністю і другою комплементарною новою настроювальною послідовністю дуже низький. В результаті цієї низької взаємної кореляції робочі характеристики приймача DARP були знайдені значною мірою сприятливими, коли перша і друга настроювальні послідовності використовуються для двох сигналів, що приймаються одночасно приймачем DARP. Приймач DARP може краще проводити відмінність між першим і другим сигналами і може краще демодулювати перший сигнал нарівні з відкиданням другого сигналу або демодулювати другий сигнал нарівні з відкиданням першого сигналу залежно від того, яка з двох настроювальних послідовностей була виділена для віддаленої станції 123-127, щоб використовувати для зв'язку. Нові послідовності мають коефіцієнти взаємної кореляції між 2/16 і 4/16, коли піддаються кореляції з існуючою настроювальною послідовністю. Використання додаткових нових послідовностей дає додаткову перевагу, внаслідок якої більша кількість послідовностей наявна для використання в кожному стільнику або секторі, забезпечуючи більшу гнучкість і менші обмеження на планування стільника. Зазначено, що нові настроювальні послідовності також можуть давати переваги робочих характеристик, коли використовуються для сигналів, що передаються віддаленою станцією 123127 на базову станцію 110, 111, 114. Базова станція 110, 111, 114, що має приймач, який має здатність підтримувати DARP або подібні поліпшені робочі характеристики, може краще проводити відмінність між двома сигналами, які вона приймає по одному і тому ж каналу, кожний сигнал передається різними віддаленими станціями 123-127. Під час виклику обидва, сигнал низхідної лінії зв'язку для стільника, що передається базовою станцією 110, 111, 114, і сигнал висхідної лінії зв'язку, що передається віддаленою станцією 123-127, типово будуть мати однакову послідовність (як має місце для GSM). Як указано вище, таблиця 4 показує набір з восьми існуючих настроювальних послідовностей, використовуваних для системи GSM. Настроювальні послідовності помічені з TSC 0 по TSC 7. Кожна настроювальна послідовність має 26 бітів (з біта 0 по біт 25). У всіх з цих настроювальних послідовностей, перші п'ять і останні п'ять бітів настроювальної послідовності є повторними варіантами п'яти бітів десь в іншому місці в настроювальній послідовності. Наприклад, п'ятьма найбільш значущими бітами настроювальної послідовності TSC 0 (бітами з 21 по 25) є 00100, і ці біти повторені в бітах з 5 по 9. Найменш значущими бітами настроювальної послідовності TSC 0 (бітами з 0 по 4) є 10111, і ці біти повторені в бітах з 16 по 20. Внаслідок цього повтору звичайно потрібно призначати номери для короткого запису кожної настроювальної послідовності, номери для короткого запису ідентифікуються як десяткове значення слова, утворене бітами з 5 до 20 включно, хоч номер, як альтернатива, міг би бути представлений в шістнадцятковій (hex) формі. Таким чином, порядковим номером для TSC 0 є десяткове 47172 або шістнадцяткове В844 (hex), як показано в таблиці. Настроювальні послідовності, показані в таблиці 4, перераховані в секції 5.2.3 документа 3GPP, TS 45.002 V4.8.0 (2003-06), технічного опису, озаглавленого "Technical Specification 3rd Generation Partnership Project; Technical Specification Group GSM/EDGE Radio Access Network; Multiplexing and multiple access on the radio path (Release 4)'' ("Технічна специфікація Проекту го партнерства 3 покоління; технічна специфікація Групи мережі радіодоступу GSM/EDGE; мультиплексування і множинний доступ по тракту радіозв'язку (редакція 4)''), також го опублікованого організацією встановлення стандартів Проекту партнерства 3 покоління (3GPP). 45 Таблиця 4 Код настроювальної послідовності TSC 0 TSC 1 TSC 2 TSC 3 TSC 4 TSC 5 TSC 6 TSC 7 Настроювальна послідовність Біт: 26………………………………0 00100 1011100001000100 10111 00101 1011101111000101 10111 01000 0111011101001000 01110 01000 1111011010001000 11110 00011 0101110010000011 01011 01001 1101011000001001 11010 10100 1111101100010100 11111 11101 1110001001011101 11100 DEC HEX 47172 48069 30536 63112 23683 54793 64276 57949 В844 ВВС5 7748 F688 5C83 D609 FB14 E25D Таблиця 5 показує переважний набір нових настроювальних послідовностей, комплементарних показаним в таблиці 4, для використання згідно з даними способом і 25 UA 97858 C2 5 пристроєм. Кожна настроювальна послідовність призначена для використання в комбінації з однією з існуючих настроювальних послідовностей. Нові комплементарні настроювальні послідовності помічені з TSC 0' по TSC 7'. TSC 0' призначена для використання в комбінації з TSC 0, TSC 1' призначена для використання в комбінації з TSC 1 і так далі. При застосуванні даних способу і пристрою базова станція 110, 111, 114 передає по одному і тому ж каналу як перший сигнал, що має першу настроювальну послідовність (наприклад, TSC 0), так і другий сигнал, що містить другу настроювальну послідовність (наприклад, TSC 0'), яка комплементарна першій настроювальній послідовності. Таблиця 5 Код настроювальної послідовності TSC 0' TSC 1' TSC 2' TSC 3' TSC 4' TSC 5' TSC 6' TSC 7' Настроювальна послідовність Біт: 26………………………………0 01111 1100110101001111 11001 01100 1111110010101100 11111 01110 1101111010001110 11011 01101 11101000111011011 1101 11110 11011100010111101 1011 01010 11001111110010101 1001 01101 1100101000001101 11001 11100 1101010011111100 11010 DEC HEX 52559 64684 56974 59629 56414 53194 51725 54524 CD4F FCAC DE8E E8ED DC5E CFCA CA0D D4FC 10 Додатковий набір нових настроювальних послідовностей, що мають придатні властивості, показаний в таблиці 6. Ці настроювальні послідовності призначені для використання зі своїми відповідними настроювальними послідовностями з таблиці 4, як пояснено вище. Таблиця 6 Код настроювальної послідовності TSC 0' TSC 1' TSC 2' TSC 3' TSC 4' TSC 5' TSC 6' TSC 7' Настроювальна послідовність Біт: 26………………………………0 01111 1100110101001111 11001 01101 1100010111101101 11000 00101 1110110111000101 11101 11110 1101110001011110 11011 01100 1111110010101100 11111 01010 0000110111001010 00001 01000 0101110001001000 01011 11100 1011111011111100 10111 DEC HEX 52559 50669 60869 56414 64684 3530 23624 48892 CD4F C5ED EDC5 DC5E FCAC DCA 5C48 BEFC 15 Поліпшені робочі характеристики заглушення суміщеного каналу одержуються, якщо спарювання використовуються для двох сигналів суміщеного каналу, показаних в таблиці 7. Кожна нова настроювальна послідовність, показана в таблиці 7, може бути з таблиці 5 або таблиці 6. 20 Таблиця 7 Спарювання А В С D Е F G Н Існуюча настроювальна послідовність TSC 0 TSC 1 TSC 2 TSC 3 TSC 4 TSC 5 TSC 6 TSC 7 Нова настроювальна послідовність TSC 0' TSC 1' TSC 2' TSC 3' TSC 4' TSC 5' TSC 6' TSC 7' Як альтернатива, достатні робочі характеристики можуть бути одержані за допомогою використання будь-якого з наступних спарювань: будь-яких двох настроювальних 26 UA 97858 C2 5 10 15 20 25 30 35 40 45 50 55 60 послідовностей з таблиці 4; будь-яких двох настроювальних послідовностей з таблиці 5; будьяких двох настроювальних послідовностей з таблиці 6; будь-яких двох різних настроювальних послідовностей з будь-якої з таблиць з 4 по 6. Таким чином, етапи для використання нових настроювальних послідовностей є наступними: Коли режим MUROS задіяний для двох користувачів, щонайменше один з них є здатним підтримувати MUROS і DARP віддаленою станцією 123-127, яка знає нові настроювальні послідовності. Робоча кодова комбінація може бути вибрана, щоб бути 0-0', 1-1', …, 7-7'. Однак інші комбінації, крім використання настроювальної послідовності і її комплементарного доповнення, також добре працюють. Наприклад, можуть працювати 1-2, 1-2'. Однак може бути краще використовувати настроювальну послідовність з таблиці 4 і її комплементарне доповнення, таке як 1-1' і 2-2. Це зумовлене ітераційним процесом DARP, який може пристосовуватися до зміни коду. Бажано, щоб настроювальні послідовності були різними, так що є низькою взаємна кореляція. Використання додаткових настроювальних послідовностей дає в результаті мінімальні, якщо такі мають місце, зміни, реалізовані на стороні віддаленої станції 123-127, крім того, що повинні бути визначені додаткові коди настроювальних послідовностей. Використання додаткових кодів настроювальних послідовностей є удосконаленням даних способу і пристрою з суміщеним ТСН. Вплив на стороні віддаленої станції 123-127 полягає в тому, щоб: Визначати новий набір ортогональних кодів настроювальних послідовностей. Існуючі настроювальні послідовності можуть використовуватися для успадкованих віддалених станцій нарівні з тим, що новий набір настроювальних послідовностей може використовуватися для нових віддалених станцій 123-127, здатних до виконання цієї нової ознаки. Таким чином, на доповнення до здатності підтримувати DARP віддалена станція 123-127 також підтримує нові коди настроювальних послідовностей. Вплив на стороні мережі полягає в тому, що: Мережа призначає дві різні настроювальні послідовності на користувачів суміщеного ТСН. Якщо визначені нові настроювальні послідовності, то мережа може призначати такі на віддалені станції 123-127, підтримуючі новий набір настроювальних послідовностей, і призначати успадковані настроювальні послідовності на успадковані віддалені станції 123-127. Фіг.15 - блок-схема послідовності операцій способу, що ілюструє етапи, виконувані в даному способі. Після початку способу 1501 приймається рішення на етапі 1502 відносно того, чи потрібно встановлювати нове з'єднання між базовою станцією 110, 111, 114 і віддаленою станцією 123-127. Якщо відповіддю є Ні, то спосіб повертається на початковий етап 1501, і етапи, наведені вище, повторюються. Коли відповіддю є Так, встановлюється нове з'єднання. Потім на етапі 1503 приймається рішення відносно того, чи є невикористовуваний канал (тобто невикористовуваний часовий інтервал для якої-небудь частоти каналу). Якщо є невикористовуваний часовий інтервал на використовуваній або невикористовуваній частоті каналу, то часовий інтервал виділяється на етапі 1504. Спосіб потім повертається на початковий етап 1501, і етапи, наведені вище, повторюються. Коли, в результаті, більше немає невикористовуваного часового інтервалу (оскільки всі часові інтервали використані для з'єднань), відповіддю на питання етапу 1503 є Ні, і спосіб переходить на етап 1505. На етапі 1505 використовуваний часовий інтервал вибирається для згаданого нового з'єднання, щоб спільно використовувати з існуючим з'єднанням. Вибравши використовуваний часовий інтервал на частоті каналу для нового з'єднання, щоб спільно використовувати нарівні з існуючим з'єднанням, комплементарна настроювальна послідовність (комплементарна настроювальній послідовності, використовуваній поточним користувачем інтервалу) для нового з'єднання потім вибирається на етапі 1506. Спосіб потім повертається на початковий етап 1501, і етапи, наведені вище, повторюються. Дані способи, розкриті в цій заявці на патент, можуть зберігатися як виконувані інструкції в програмному забезпеченні 961, що зберігається в пам'яті 962, які виконуються процесором 960 в BTS, як показано на Фіг.16. Вони також можуть зберігатися як виконувані інструкції в програмному забезпеченні, що зберігається в пам'яті, які виконуються процесором в BSC. Віддалена станція 123-127 використовує настроювальну послідовність, яку їй указано використовувати. Нові запропоновані набори TSC: QCOM7+QCOM8 Як указано вище, два нових набори настроювальних послідовностей, QCOM7+QCOM8, були ідентифіковані, вони можуть працювати з вищенаведеними існуючими настроювальними 27 UA 97858 C2 5 10 послідовностями, ідентифікованими в специфікації GSM. QCOM відповідає таблиці 5, a QCOM8 відповідає таблиці 6. Два нових набори послідовностей запропоновані для майбутньої роботи з MUROS. Спарюваннями є: Настроювальні послідовності, ідентифіковані в специфікації GSM/EDGE з настроювальними послідовностями QCOM7, і настроювальні послідовності, ідентифіковані в специфікації GSM/EDGE з настроювальними послідовностями QCOM8. Є деякі дублювання бітів настроювальних послідовностей в двох групах. Обидві групи добре працюють, коли спарені з настроювальними послідовностями, ідентифікованими в специфікації GSM/EDGE. Як обговорено вище, коли режим MUROS задіюється для двох користувачів, робоча кодова комбінація може вибиратися, щоб бути: 0-0', 1-1',…, 7-7'. Таблиця 8 є коротким викладом перевірочної конфігурації параметрів, використовуваних при виконанні випробувань з використанням нових наборів настроювальних послідовностей і успадкованих настроювальних послідовностей. Фіг.17-18 включають в себе результати випробувань, а Фіг.19-34 є графіками робочих характеристик. 15 Таблиця 8 Короткий виклад перевірочної конфігурації EbNо Кадри TDMA Порогове значення RSSI Фіксована або плаваюча Логічний канал Режим Тракт Швидкість Частота несучої Стрибкоподібна перебудова частоти го Відношення необхідного сигналу до перешкоди (2 користувача) Різниця фаз між необхідним сигналом і перешкодою го (2 користувача) Необхідний користувач Перешкода (2 20 25 30 35 гий користувач) 26 20000 -103 дБм Плаваюча точка AHS5.9 Потік обміну Наземний міський 3 км/год 900 МГц Задіяна 0 дБ 90° Сигнал, оснований на TSC QCOM 7 або QCOM 8 Сигнал, оснований на успадкованому TSC Сигналізація для призначення додаткових кодів настроювальної послідовності На даний час, згідно з попереднім рівнем техніки, є вісім визначених настроювальних послідовностей, і, як описано вище, ці настроювальні послідовності використовуються для забезпечення розділення швидше між різними користувачами по різних стільниках, ніж між різними користувачами в межах одного стільника. На протилежність, згідно з роботою з MUROS, кожний стільник має здатність по двох настроювальних послідовностях забезпечувати розділення двох користувачів в межах одного і того ж стільника. При MUROS визначається щонайменше один новий набір з восьми настроювальних послідовностей. Віддалена станція вказує мережі (через BS), чи підтримує вона новий набір настроювальних послідовностей. Існуючі повідомлення сигналізації включають в себе біти для повідомлення віддаленій станції, яку з восьми настроювальних послідовностей потрібно використовувати для лінії зв'язку. Повідомлення сигналізації вдосконалені так, що віддаленій станції також може бути просигналізовано, який з двох наборів настроювальних послідовностей потрібно використовувати. Згідно з даними способом і пристроєм, визначений механізм для сигналізації інформації про набір настроювальних послідовностей на віддалену станцію без збільшення розміру самого повідомлення сигналізації. Згідно з даними способом і пристроєм, віддалена станція сигналізує в мережу, чи підтримує вона новий набір настроювальних послідовностей через механізм, такий як сигналізація Коду З класу служби. (Дивіться етап 1710 блок-схеми послідовності операцій способу на Фіг.36). Як тільки мережа дізнається, що MS підтримує більше ніж один набір настроювальних послідовностей для каналу зв'язку, мережа може вибирати, який набір настроювальних послідовностей віддалена станція повинна використовувати для каналу зв'язку, який є встановлюваним. Згідно з даними способом і пристроєм, існуючий елемент 28
ДивитисяДодаткова інформація
Назва патенту англійськоюCapacity increasing device and method for wireless communication
Автори англійськоюYu, Zhi-zhong, Dhanda, Mungal, Agarwal, Mukund, Walke, Simon, James
Назва патенту російськоюУстройство и способ повышения емкости для беспроводной связи (варианты)
Автори російськоюЮ Чжи-чжун, Дханда Мунгал, Агарвал Мукунд, Уолке Саймон Джеймс
МПК / Мітки
МПК: H04L 27/26, H04B 17/00, H04L 27/18, H03D 7/00, H04B 1/04, H04B 7/08
Мітки: місткості, бездротового, варіанти, зв'язку, пристрій, підвищення, спосіб
Код посилання
<a href="https://ua.patents.su/60-97858-pristrijj-i-sposib-pidvishhennya-mistkosti-dlya-bezdrotovogo-zvyazku-varianti.html" target="_blank" rel="follow" title="База патентів України">Пристрій і спосіб підвищення місткості для бездротового зв’язку (варіанти)</a>
Спосіб (варіанти) та пристрій (варіанти) для надання ефективної структури кадру в системі бездротового зв’язку
Номер патенту: 96680
Опубліковано: 25.11.2011
Автори: Макхіджані Махеш, Наджиб Айман Фавзі, Даял Пранав
МПК: H04B 7/26
Мітки: надання, бездротового, зв'язку, пристрій, спосіб, варіанти, структури, кадру, системі, ефективно
Формула / Реферат:
1. Пристрій для надання ефективної структури кадру для бездротового зв'язку, який містить:щонайменше один процесор, виконаний з можливістю мультиплексувати з частотним розділенням (FDM) перший і другий радіоінтерфейси в підкадрі низхідної лінії зв'язку кадру і мультиплексувати з часовим розділенням (TDM) перший і другий радіоінтерфейси в підкадрі висхідної лінії зв'язку кадру; ізапам'ятовуючий пристрій, з'єднаний щонайменше з...
Спосіб бездротового зв’язку (варіанти) та пристрій бездротового зв’язку (варіанти)
Номер патенту: 77270
Опубліковано: 15.11.2006
Автори: Йєо, Вун-Йонг, Лі Со-Йонг, Йі Сеунг-Джун
МПК: H04L 1/00, H04Q 7/20, H04Q 7/22, H04Q 7/36, H04L 29/06, H04L 12/56
Мітки: спосіб, варіанти, бездротового, пристрій, зв'язку
Формула / Реферат:
1. Спосіб бездротового зв'язку між двома приймачами-передавачами, які працюють з архітектурою протоколу радіоінтерфейсу, у якому:конфігурують перший об'єкт, що виконує збіжність пакетів в кожному приймачі-передавачі;конфігурують другий об'єкт, що знаходиться у зв'язку з першим об'єктом, причому послугу передачі пакетів забезпечують між першим об'єктом та другим об'єктом в обох напрямках через точку доступу до послуги (SAP) без...
Спосіб підвищення чутливості приймача gps (варіанти) і пристрій для його здійснення (варіанти)
Номер патенту: 64809
Опубліковано: 15.03.2004
Автори: Соліман Самір С., лазко Серґей А., Аґаше Параґ А.
Мітки: спосіб, приймача, пристрій, чутливості, здійснення, варіанти, підвищення
Формула / Реферат:
1. Спосіб підвищення чутливості приймача GPS, який включає операції:а) прийому сигналу GPS від супутника GPS,б) визначення, чи має приймач джерело для синхронізації за часом GPS окрім самого супутника GPS, ів) якщо у наявності є джерело для синхронізації за часом GPS окрім цього супутника GPS, то1) визначення з цього джерела для синхронізації меж сукупності кодових періодів у прийнятому сигналі GPS,2)...
Спосіб (варіанти) та пристрій (варіанти) для підтримання широкомовних і групових послуг в системі бездротового зв’язку
Номер патенту: 96655
Опубліковано: 25.11.2011
Автор: Тенні Натан Едвард
МПК: H04W 72/00, H04L 12/56
Мітки: зв'язку, пристрій, бездротового, варіанти, підтримання, послуг, спосіб, широкомовних, системі, групових
Формула / Реферат:
1. Спосіб для бездротового зв'язку, який містить етапи, на яких:посилають інформацію про планування, яка містить перше перетворення множини коротких ідентифікаторів (ID) послуг в радіоресурси, використані для множини запланованих послуг в поточному періоді планування; іпосилають дані для множини запланованих послуг по радіоресурсах, позначених в першому перетворенні.2. Спосіб за п. 1, який додатково містить етап, на...
Спосіб та пристрій для генерації опорного сигналу в системі бездротового зв’язку (варіанти)
Номер патенту: 95852
Опубліковано: 12.09.2011
Автори: Ло Тао, Монтохо Хуан
МПК: H04J 11/00
Мітки: опорного, бездротового, спосіб, пристрій, зв'язку, сигналу, системі, генерації, варіанти
Формула / Реферат:
1. Спосіб генерації опорного сигналу в системі бездротового зв'язку, який включає етапи, на яких:генерують псевдовипадкову послідовність на основі ідентифікатора (ID) стільника;генерують послідовність скремблювання на основі ID стільника;генерують послідовність опорних сигналів на основі псевдовипадкової послідовності і послідовності скремблювання; ігенерують опорний сигнал для стільника на основі послідовності...
Попередній патент: Затримана сигналізація радіоресурсів в мобільній радіомережі
Наступний патент: Процес карбонілювання (варіанти) і пристрій для виготовлення оцтової кислоти
Випадковий патент: Спосіб лабораторної діагностики субхворобливих станів організму
