Дозатор
Номер патенту: 116130
Опубліковано: 12.02.2018
Автори: Прайор Пітер, МакДермент Йейн Грірсон, Дуігнан Катхал
Формула / Реферат
1. Дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить:
корпус для розміщення джерела речовини, причому корпус має мундштук;
з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, причому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини;
привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок, розміщений на валу, і розміщений в корпусі таким чином, що обертання поворотного вала спричиняє обертання кулачка і прикладання зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі;
кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, при цьому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи, при цьому виступ розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, спричиняє переміщення кулачкового слідкувального елемента з ковзанням по подовжній осі корпусу і прикладання зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини;
ковпачок дозатора, що містить порожнистий корпус з нижнім відкритим кінцем, що взаємодіє з корпусом, і верхнім відкритим кінцем для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній відкритий кінець містить взаємодіючу ділянку; і
пристрій закривання ковпачка, що містить:
верхню ділянку для закривання ковпачка для взаємодії з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора;
нижню ділянку для закривання ковпачка для взаємодії зі взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і
ділянку, що має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, яка має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій ділянка, що має два стійких положення, розтягнута, і другою стійкою формою, в якій ділянка, що має два стійких положення, стиснута,
при цьому, коли ділянка, що має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка взаємодіє з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора;
лічильник доз для позначення кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить:
перший кільцевий елемент, що має першу шкалу і виконаний з можливістю обертання з визначеним кроком навколо подовжньої осі, при цьому перша шкала вказує рахунок; і
обмежувальний елемент, що містить обмежувальний механізм,
при цьому обмежувальний механізм містить взаємодіючу ділянку, виконану з можливістю дії по радіусу відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі.
2. Дозатор за п. 1, який відрізняється тим, що взаємодіюча ділянка обмежувального механізму містить один або більше зубців, переважно один або більше трикутних або храпоподібних зубців, виконаних з можливістю контакту з внутрішньою обводовою поверхнею першого кільцевого елемента.
3. Дозатор за п. 1 або 2, який відрізняється тим, що перший кільцевий елемент містить взаємодіючу ділянку, виконану з можливістю взаємодії зі взаємодіючою ділянкою обмежувального елемента для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі.
4. Дозатор за п. 3, який відрізняється тим, що взаємодіюча ділянка на першому кільцевому елементі містить множину зубців, переважно храпових зубців, на внутрішній обводовій поверхні першого кільцевого елемента.
5. Дозатор за будь-яким з пп. 1-4, який відрізняється тим, що обмежувальний механізм містить напрямний елемент, що містить важіль, розташований на відстані від взаємодіючої ділянки обмежувального елемента з нерухомим взаємним розташуванням, при цьому напрямний елемент виконаний з можливістю контакту з першим кільцевим елементом, переважно на зовнішній обводовій поверхні, таким чином, що взаємодіюча ділянка обмежувального елемента підтримує контакт з першим кільцевим елементом.
6. Дозатор за будь-яким з пп. 1-5, який відрізняється тим, що обмежувальний механізм підтримується на основі, що має нерухомий кінець і плаваючий кінець, при цьому нерухомий кінець з'єднаний з обмежувальним елементом, а плаваючий кінець є вільним від обмежувального елемента, і основа є гнучкою на нерухомому кінці, таким чином плаваючий кінець є радіально переміщуваним відносно першого кільцевого елемента, при цьому взаємодіюча ділянка обмежувального елемента розташована на плаваючому кінці основи.
7. Дозатор за будь-яким з пп. 1-6, який відрізняється тим, що обмежувальний елемент містить обмежувальний кільцевий елемент, співвісно розміщений навколо тієї ж осі, що і перший кільцевий елемент, причому обмежувальний кільцевий елемент, переважно, містить одне або більше встановлювальних заглиблень, розташованих у верхній обводовій поверхні для взаємодії з виступами, які мають відповідну форму, в порожнистому корпусі ковпачка дозатора для запобігання обертанню обмежувального кільцевого елемента навколо осі.
8. Дозатор за будь-яким з пп. 1-7, який відрізняється тим, що обмежувальний механізм виконаний з можливістю забезпечення фрикційного опору першому кільцевому елементу в прямому напрямку рахунку першого кільцевого елемента, і щоб запобігати переміщенням першого кільцевого елемента в зворотному напрямку рахунку.
9. Дозатор за будь-яким з пп. 1-8, який відрізняється тим, що корпус містить напрямну для направлення ковзного руху основи кулачкового слідкувального елемента по подовжній осі, при цьому напрямна має таку форму, щоб розміщувати основу кулачкового слідкувального елемента в ковзній взаємодії, і, переважно, містить одну або більше напрямних рейок, встановлених і призначених для такої взаємодії з однією або більше напрямними рейками на основі кулачкового слідкувального елемента, що кулачковий слідкувальний елемент може ковзати в корпусі.
10. Дозатор за будь-яким з пп. 1-9, який відрізняється тим, що кулачковий слідкувальний елемент додатково містить пружно-деформований затискач, розміщений на нижньому краї основи для взаємодії з виступом в корпусі, що має відповідну форму, при цьому, коли затискач взаємодіє з виступом, кулачковий слідкувальний елемент утримується в подовжньому положенні в корпусі доти, поки зусилля не прикладається до кулачкового слідкувального елемента за допомогою кулачка.
11. Дозатор за будь-яким з пп. 1-10, який відрізняється тим, що ділянка пристрою закривання ковпачка, що має два стійких положення, містить:
по суті жорсткий сепаратор, з'єднаний з верхньою ділянкою для закривання ковпачка; і
пружно-деформований сепаратор, що має перший і другий кінці, при цьому перший кінець з'єднаний з по суті жорстким сепаратором за допомогою пружно-деформованого з'єднання, і другий кінець з'єднаний з нижньою ділянкою для закривання ковпачка за допомогою пружно-деформованого з'єднання,
при цьому пружно-деформований сепаратор виконаний з можливістю пружної деформації при прикладанні зусилля до верхньої ділянки для закривання ковпачка і нижньої ділянки для закривання ковпачка так, щоб забезпечувати можливість зміни форми пристрою закривання ковпачка дозатора між першою стійкою формою і другою стійкою формою,
переважно, кут, утворений між зовнішньою поверхнею по суті жорсткого сепаратора і пружно-деформованого сепаратора, є гострим у другій стійкій формі і тупим в першій стійкій формі.
12. Дозатор за будь-яким з пп. 1-11, який відрізняється тим, що нижня ділянка для закривання ковпачка містить множину виступів, що проходять радіально назовні, що мають верхню поверхню для взаємодії зі взаємодіючою ділянкою ковпачка дозатора, і нижня поверхня нижньої ділянки для закривання ковпачка є взаємодіючою з поверхнею джерела речовини, коли він розміщений в дозаторі.
13. Дозатор за п. 12, який відрізняється тим, що взаємодіюча ділянка ковпачка дозатора містить похилу ділянку, причому похила ділянка і виступи на нижній ділянці для закривання ковпачка виконані таким чином, що обертання пристрою закривання ковпачка спричиняє таке переміщення верхньої поверхні множини виступів вздовж похилої ділянки, щоб втягнути пристрій закривання ковпачка далі в ковпачок дозатора і, переважно, спричиняє переміщення нижньої поверхні нижньої ділянки для закривання ковпачка вниз на джерело речовини, коли він розміщений в дозаторі.
14. Дозатор за п. 13, який відрізняється тим, що похила ділянка містить множину похилих ділянок навколо окружності краю ковпачка дозатора, при цьому кількість похилих ділянок дорівнює кількості виступів на нижній ділянці ковпачка пристрою закривання ковпачка, при цьому
похилі ділянки відділені одна від одної зазором, що має ширину, яка більша або дорівнює ширині виступу на нижній ділянці для закривання ковпачка.
15. Дозатор за будь-яким з пп. 1-14, який відрізняється тим, що верхня поверхня ковпачка дозатора містить обмежувальний засіб для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі, при цьому
обмежувальний засіб містить множину зубців, розміщених на верхній поверхні ковпачка дозатора, і пристрій закривання ковпачка дозатора містить множину виступів на нижній поверхні верхньої ділянки для закривання ковпачка, при цьому зубці і виступи виконані з можливістю взаємодії один з одним для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі.
16. Дозатор за будь-яким з пп. 1-15, який відрізняється тим, що ковпачок дозатора містить один або більше виступів у верхньому відкритому кінці ковпачка дозатора, причому один або більше виступів виконані з можливістю взаємодії з заглибленням, що має відповідну форму, у верхній ділянці для закривання ковпачка, коли ковпачок дозатора закритий пристроєм закривання дозатора.
17. Дозатор за будь-яким з пп. 1-16, який відрізняється тим, що додатково містить джерело речовини, причому джерелом речовини, переважно, є дозуючий інгалятор під тиском (pMDI).
18. Дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить:
корпус для розміщення джерела речовини, що має мундштук;
з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, причому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини;
привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок, розміщений на валу, і розміщений в корпусі таким чином, що обертання поворотного вала спричиняє обертання кулачка і прикладання зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі;
кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, причому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи і розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, спричиняє переміщення кулачкового слідкувального елемента з ковзанням по подовжній осі корпусу і прикладання зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини;
ковпачок дозатора, що містить порожнистий корпус з нижнім відкритим кінцем, що взаємодіє з корпусом, і верхнім відкритим кінцем для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній відкритий кінець містить взаємодіючу ділянку; і
пристрій закривання ковпачка, що містить:
верхню ділянку для закривання ковпачка для взаємодії з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора;
нижню ділянку для закривання ковпачка для взаємодії зі взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і
ділянку, що має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, що має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій ділянка, що має два стійких положення, розтягнута, і другою стійкою формою, в якій ділянка, що має два стійких положення, стиснута,
при цьому, коли ділянка, що має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка взаємодіє з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора.
19. Дозатор за п. 18, який відрізняється тим, що корпус містить напрямну для направлення
ковзного руху основи кулачкового слідкувального елемента по поздовжній осі, при цьому напрямна має таку форму, щоб розміщувати основу кулачкового слідкувального елемента в ковзній взаємодії, і, переважно, містить одну або більше напрямних рейок, встановлених і призначених для такої взаємодії з однією або більше напрямними рейками на основі кулачкового слідкувального елемента, що кулачковий слідкувальний елемент може ковзати в корпусі.
20. Дозатор за п. 18 або 19, який відрізняється тим, що кулачковий слідкувальний елемент додатково містить пружно-деформований затискач, розміщений на нижньому краї основи для взаємодії з виступом в корпусі, що має відповідну форму, при цьому, коли затискач взаємодіє з виступом, кулачковий слідкувальний елемент утримується в подовжньому положенні в корпусі доти, поки зусилля не прикладається до кулачкового слідкувального елемента за допомогою кулачка.
21. Дозатор за будь-яким з пп. 18-20, який відрізняється тим, що ділянка пристрою закривання ковпачка, що має два стійких положення, містить:
по суті жорсткий сепаратор, з'єднаний з верхньою ділянкою для закривання ковпачка; і
пружно-деформований сепаратор, що має перший і другий кінці, при цьому перший кінець з'єднаний з по суті жорстким сепаратором за допомогою пружно-деформованого з'єднання, і другий кінець з'єднаний з нижньою ділянкою для закривання ковпачка за допомогою пружно-деформованого з'єднання,
при цьому пружно-деформований сепаратор виконаний з можливістю пружної деформації при прикладанні зусилля до верхньої ділянки для закривання ковпачка і нижньої ділянки для закривання ковпачка так, щоб забезпечувати можливість зміни форми пристрою закривання ковпачка дозатора між першою стійкою формою і другою стійкою формою,
переважно, кут, утворений між зовнішньою поверхнею по суті жорсткого сепаратора і пружно-деформованого сепаратора, є гострим у другій стійкій формі і тупим в першій стійкій формі.
22. Дозатор за будь-яким з пп. 18-21, який відрізняється тим, що нижня ділянка для закривання ковпачка містить множину виступів, що проходять радіально назовні, що мають верхню поверхню для взаємодії зі взаємодіючою ділянкою ковпачка дозатора, і нижня поверхня нижньої ділянки для закривання ковпачка є взаємодіючою з поверхнею джерела речовини, коли він розміщений в дозаторі.
23. Дозатор за будь-яким з пп. 18-22, який відрізняється тим, що взаємодіюча ділянка ковпачка дозатора містить похилу ділянку, причому похила ділянка і виступи на нижній ділянці для закривання ковпачка виконані таким чином, що обертання пристрою закривання ковпачка спричиняє таке переміщення верхньої поверхні множини виступів вздовж похилої ділянки, щоб втягнути пристрій закривання ковпачка далі в ковпачок дозатора, і, переважно, спричиняє переміщення нижньої поверхні нижньої ділянки для закривання ковпачка вниз на джерело речовини, коли він розміщений в дозаторі.
24. Дозатор за будь-яким з пп. 18-23, який відрізняється тим, що похила ділянка містить множину похилих ділянок навколо окружності краю ковпачка дозатора, при цьому кількість похилих ділянок дорівнює кількості виступів на нижній ділянці ковпачка пристрою закривання ковпачка, при цьому
похилі ділянки відділені одна від одної зазором, що має ширину, яка більша або дорівнює ширині виступу на нижній ділянці для закривання ковпачка.
25. Дозатор за будь-яким з пп. 18-24, який відрізняється тим, що верхня поверхня ковпачка дозатора містить обмежувальний засіб для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі, при цьому
обмежувальний засіб містить множину зубців, розміщених на верхній поверхні ковпачка дозатора, і пристрій закривання ковпачка дозатора містить множину виступів на нижній поверхні верхньої ділянки для закривання ковпачка, при цьому зубці і виступи виконані з можливістю взаємодії один з одним для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі.
26. Дозатор за будь-яким з пп. 18-25, який відрізняється тим, що ковпачок дозатора містить один або більше виступів у верхньому відкритому кінці ковпачка дозатора, причому один або більше виступів виконані з можливістю взаємодії з заглибленням, що має відповідну форму, у верхній ділянці для закривання ковпачка, коли ковпачок дозатора закритий пристроєм закривання дозатора.
27. Дозатор за будь-яким з пп. 18-26, який відрізняється тим, що додатково містить лічильник доз для позначення кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини.
28. Дозатор за п. 27, який відрізняється тим, що лічильник дозатора містить:
перший кільцевий елемент, що має першу шкалу і обертається з визначеним кроком навколо подовжньої осі, причому перша шкала вказує рахунок;
другий кільцевий елемент, що має другу шкалу, при цьому другий кільцевий елемент є таким, що обертається з визначеним кроком навколо тієї ж осі, що і перший кільцевий елемент, причому друга шкала вказує рахунок;
з'єднувальний механізм для рознімного з'єднання другого кільцевого елемента з першим кільцевим елементом, для забезпечення можливості спільного обертання другого і першого кільцевих елементів, коли вони з'єднані, і для забезпечення можливості незалежного обертання другого кільцевого елемента, коли вони не з'єднані;
при цьому з'єднувальний механізм містить перший і другий засоби взаємодії, причому перший засіб взаємодії є рухомим радіально назовні і радіально всередину відносно осі.
29. Дозатор за п. 28, який відрізняється тим, що містить обмежувальний елемент, що містить обмежувальний механізм, причому обмежувальний механізм обмежує вільне обертання першого кільцевого елемента відносно обмежувального елемента навколо осі.
30. Дозатор за п. 29, який відрізняється тим, що містить привідний механізм, переважно механізм собачки і зубців, для обертання другого кільцевого елемента, причому щонайменше частина привідного механізму виконана як одне ціле з другим кільцевим елементом.
31. Дозатор за п. 30, який відрізняється тим, що механізм собачки і зубців містить першу і другу собачки, які взаємодіють з множиною зубців, причому кожна з першої і другої собачок містить грань привідної взаємодії для взаємодії в привідному зчепленні з одним з множини зубців і грань ковзної взаємодії для ковзання по одному з множини зубців, при цьому
кожна з першої і другої собачок розміщена таким чином, що:
перша собачка взаємодіє в привідній взаємодії з одним з множини зубців під час рахункового ходу привідного механізму, і
друга собачка взаємодіє в привідній взаємодії з одним з множини зубців під час зворотного ходу привідного механізму.
32. Дозатор за п. 31, який відрізняється тим, що кожна з першої і другої собачок розміщена таким чином, що:
друга собачка переміщується по одному з множини зубців під час рахункового ходу привідного механізму, і
перша собачка переміщується по одному з множини зубців під час зворотного ходу привідного механізму.
33. Дозатор за п. 31 або 32, який відрізняється тим, що
перша і друга собачки виконані як одне ціле з другим кільцевим елементом, і
множина зубців розміщена на приводі лічильника, при цьому привід лічильника виконаний з можливістю з'єднання із з'єднувальним елементом і виконаний таким чином, щоб зворотно-поступально переміщуватися в отворі другого кільцевого елемента,
при цьому механізм собачки і зубців виконаний таким чином, що зворотно-поступальне переміщення приводу лічильника в отворі другого кільцевого елемента спричиняє обертальне переміщення другого кільцевого елемента, і
привідний механізм містить третю і четверту собачки, які взаємодіють з множиною зубців, при цьому третя і четверта собачки виконані як одне ціле з першим кільцевим елементом на поверхні, радіально протилежній до першої і другої собачок.
34. Дозатор за п. 33, який відрізняється тим, що корпус містить напрямний елемент приводу лічильника, виконаний з можливістю направлення приводу лічильника в корпусі для запобігання обертанню приводу лічильника по подовжній осі, причому напрямний елемент приводу лічильника містить виступ, який проходить від корпусу, причому виступ виконаний таким чином і має таку форму, щоб взаємодіяти з виїмкою, яка має відповідну форму, в приводі лічильника.
35. Дозатор за будь-яким з п. 33 або 34, який відрізняється тим, що з'єднувальний елемент містить один або більше пазів, і привід лічильника містить один або більше виступів для зчеплення із з'єднувальним елементом таким чином, щоб з'єднувати з'єднувальний елемент і привід лічильника.
36. Дозатор за п. 18 або 35, який відрізняється тим, що додатково містить джерело речовини, причому джерелом речовини, переважно, є дозуючий інгалятор під тиском (pMDI).
37. Дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить:
корпус для розміщення джерела речовини, що має мундштук;
з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, причому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини;
привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок і розміщений в корпусі таким чином, що обертання поворотного вала спричиняє обертання кулачка і прикладання зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі;
кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, при цьому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи, при цьому виступ розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, спричиняє переміщення кулачкового слідкувального елемента з ковзанням по подовжній осі корпусу і прикладання зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини;
лічильник доз для вказівки кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить:
перший кільцевий елемент, що має першу шкалу і обертається з послідовним нарощуванням навколо осі, при цьому перша шкала вказує рахунок; і
обмежувальний елемент, що містить обмежувальний механізм,
при цьому обмежувальний механізм містить взаємодіючу ділянку, виконану з можливістю дії по радіусу відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі.
38. Дозатор за п. 37, який відрізняється тим, що взаємодіюча ділянка обмежувального механізму містить один або більше зубців, переважно один або більше трикутних або храпоподібних зубців, виконаних з можливістю контакту з внутрішньою обводовою поверхнею першого кільцевого елемента.
39. Дозатор за п. 37 або 38, який відрізняється тим, що перший кільцевий елемент містить взаємодіючу ділянку, виконану з можливістю взаємодії з взаємодіючою ділянкою обмежувального механізму для обмеження вільного обертання першого кільцевого елемента навколо осі відносно обмежувального елемента.
40. Дозатор за п. 39, який відрізняється тим, що взаємодіюча ділянка першого кільцевого елемента містить множину зубців, переважно храпоподібних зубців, на внутрішній окружній поверхні першого кільцевого елемента.
41. Дозатор за будь-яким з пп. 37-40, який відрізняється тим, що обмежувальний механізм містить напрямний елемент, що містить важіль, розташований на відстані від взаємодіючої ділянки обмежувального елемента з нерухомим взаємним розташуванням, при цьому напрямний елемент виконаний з можливістю контакту з першим кільцевим елементом, переважно на зовнішній окружній поверхні, таким чином, що взаємодіюча ділянка обмежувального елемента підтримує контакт з першим кільцевим елементом.
42. Дозатор за будь-яким з пп. 37-41, який відрізняється тим, що обмежувальний механізм підтримується на основі, що має нерухомий кінець і плаваючий кінець, причому нерухомий кінець з'єднаний з обмежувальним елементом, а плаваючий кінець є вільним від обмежувального елемента, і основа є гнучкою на нерухомому кінці, таким чином плаваючий кінець є радіально переміщуваним відносно першого кільцевого елемента, при цьому взаємодіюча ділянка обмежувального елемента розташована на плаваючому кінці основи.
43. Дозатор за будь-яким з пп. 37-42, який відрізняється тим, що обмежувальний елемент містить обмежувальний кільцевий елемент, співвісно розміщений навколо тієї ж осі, що і перший кільцевий елемент, причому обмежувальний кільцевий елемент, переважно, містить одне або більше розміщувальних заглиблень, розташованих у верхній обводовій поверхні для взаємодії з виступами, які мають відповідну форму, в порожнистому корпусі ковпачка дозатора для запобігання обертанню обмежувального кільцевого елемента навколо осі.
44. Дозатор за будь-яким з пп. 37-43, який відрізняється тим, що обмежувальний механізм виконаний з можливістю забезпечення фрикційного опору першому кільцевому елементу в прямому напрямку рахунку першого кільцевого елемента, і щоб запобігати переміщенням першого кільцевого елемента в зворотному напрямку рахунку.
45. Дозатор за будь-яким з пп. 37-44, який відрізняється тим, що корпус містить напрямну для спрямування ковзного руху основи кулачкового слідкувального елемента по подовжній осі, при цьому напрямна має таку форму, щоб розміщувати основу кулачкового слідкувального елемента в ковзній взаємодії, і, переважно, містить одну або більше напрямних рейок встановлених і призначених для такої взаємодії з однією або більше напрямними рейками на основі кулачкового слідкувального елемента, що кулачковий слідкувальний елемент може ковзати в корпусі.
46. Дозатор за будь-яким з пп. 37-45, який відрізняється тим, що кулачковий слідкувальний елемент додатково містить пружно-деформований затискач, розміщений на нижньому краї основи для взаємодії з виступом, що має відповідну форму, в корпусі, при цьому, коли затискач взаємодіє з виступом, кулачковий слідкувальний елемент утримується в подовжньому положенні в корпусі доти, поки зусилля не прикладається до кулачкового слідкувального елемента за допомогою кулачка.
47. Дозатор за будь-яким з пп. 37-46, який відрізняється тим, що додатково містить джерело речовини, причому джерелом речовини, переважно, є дозуючий інгалятор під тиском (pMDI).
48. Дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить:
корпус для розміщення джерела речовини, що має мундштук;
ковпачок дозатора, що містить порожнистий корпус з нижнім відкритим кінцем, що взаємодіє з корпусом, і верхнім відкритим кінцем для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній відкритий кінець містить взаємодіючу ділянку; і
пристрій закривання ковпачка, що містить:
верхню ділянку для закривання ковпачка для взаємодії з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора;
нижню ділянку для закривання ковпачка для взаємодії з взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і
ділянку, що має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, що має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій ділянка, що має два стійких положення, розтягнута, і другою стійкою формою, в якій ділянка, що має два стійких положення, стиснута,
при цьому, коли ділянка, що має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка взаємодіє з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора;
лічильник доз для вказівки кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить:
перший кільцевий елемент, що має першу шкалу і обертається з послідовним нарощуванням навколо осі, при цьому перша шкала вказує рахунок; і
обмежувальний елемент, що містить обмежувальний механізм,
при цьому обмежувальний механізм містить взаємодіючу ділянку, виконану з можливістю дії по радіусу відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі.
49. Дозатор за п. 48, який відрізняється тим, що взаємодіюча ділянка, яка обмежує, обмежувального механізму містить один або більше зубців, переважно один або більше трикутних або храпоподібних зубців, виконаних з можливістю контакту з внутрішньою обводовою поверхнею першого кільцевого елемента.
50. Дозатор за п. 48 або 49, який відрізняється тим, що перший кільцевий елемент містить взаємодіючу ділянку, виконану з можливістю взаємодії з взаємодіючою ділянкою обмежувального механізму для обмеження вільного обертання першого кільцевого елемента навколо осі відносно обмежувального елемента.
51. Дозатор за п. 50, який відрізняється тим, що взаємодіюча ділянка першого кільцевого елемента містить множину зубців, переважно храпоподібних зубців, на внутрішній окружній поверхні першого кільцевого елемента.
52. Дозатор за будь-яким з пп. 48-51, який відрізняється тим, що обмежувальний механізм містить напрямний елемент, який містить важіль, розташований на відстані від взаємодіючої ділянки обмежувального елемента з нерухомим взаємним розташуванням, при цьому напрямний елемент виконаний з можливістю контакту з першим кільцевим елементом, переважно, на зовнішній обводовій поверхні, таким чином, що взаємодіюча ділянка обмежувального елемента підтримує контакт з першим кільцевим елементом.
53. Дозатор за будь-яким з пп. 48-52, який відрізняється тим, що обмежувальний механізм підтримується на основі, що має нерухомий кінець і плаваючий кінець, причому нерухомий кінець з'єднаний з обмежувальним елементом, а плаваючий кінець є вільним від обмежувального елемента, і основа є гнучкою на нерухомому кінці, таким чином плаваючий кінець є радіально переміщуваним відносно першого кільцевого елемента, при цьому взаємодіюча ділянка обмежувального елемента розташована на плаваючому кінці основи.
54. Дозатор за будь-яким з пп. 48-53, який відрізняється тим, що обмежувальний елемент містить обмежувальний кільцевий елемент, співвісно розміщений навколо тієї ж осі, що і перший кільцевий елемент, причому обмежувальний кільцевий елемент, переважно, містить одне або більше розміщувальних заглиблень, розташованих у верхній окружній поверхні для взаємодії з виступами, які мають відповідну форму, в порожнистому корпусі ковпачка дозатора для запобігання обертанню обмежувального кільцевого елемента навколо осі.
55. Дозатор за будь-яким з пп. 48-54, який відрізняється тим, що обмежувальний механізм виконаний з можливістю забезпечення фрикційного опору першому кільцевому елементу в прямому напрямку рахунку першого кільцевого елемента, і щоб запобігати переміщенням першого кільцевого елемента в зворотному напрямку рахунку.
56. Дозатор за будь-яким з пп. 48-55, який відрізняється тим, що ділянка, яка має два стійких положення пристрою закривання ковпачка містить:
по суті жорсткий сепаратор, з'єднаний з верхньою ділянкою для закривання ковпачка; і
пружно-деформований сепаратор, який має перший і другий кінці, при цьому перший кінець з'єднаний з по суті жорстким сепаратором за допомогою пружно-деформованого з'єднання і другий кінець з'єднаний з нижньою ділянкою для закривання ковпачка за допомогою пружно-деформованого з'єднання,
при цьому пружно-деформований сепаратор виконаний з можливістю пружної деформації при прикладанні зусилля до верхньої ділянки для закривання ковпачка і нижньої ділянки для закривання ковпачка так, щоб забезпечувати можливість зміни форми пристрою закривання ковпачка дозатора між першою стійкою формою і другою стійкою формою, і
переважно, кут, утворений між зовнішньою поверхнею по суті жорсткого сепаратора і пружно-деформованого сепаратора, є гострим у другій стійкій формі і тупим в першій стійкій формі.
57. Дозатор за будь-яким з пп. 48-56, який відрізняється тим, що нижня ділянка для закривання ковпачка містить множину виступів, які проходять радіально назовні і мають верхню поверхню для взаємодії з взаємодіючою ділянкою ковпачка дозатора, і нижня поверхня нижньої ділянки длязакривання ковпачка є взаємодіючою з поверхнею джерела речовини, коли він розміщений в дозаторі.
58. Дозатор за п. 57, який відрізняється тим, що взаємодіюча ділянка ковпачка дозатора містить похилу ділянку, причому похила ділянка і виступи на нижній ділянці для закривання ковпачка виконані таким чином, що обертання пристрою закривання ковпачка спричиняє таке переміщення верхньої поверхні множини виступів вздовж похилої ділянки, щоб втягнути пристрій закривання ковпачка далі в ковпачок дозатора, і, переважно, спричиняє переміщення нижньої поверхні нижньої ділянки для закривання ковпачка вниз на джерело речовини, коли воно розміщене в дозаторі.
59. Дозатор за п. 58, який відрізняється тим, що похила ділянка містить множину похилих ділянок навколо окружності краю ковпачка дозатора, причому кількість похилих ділянок дорівнює кількості виступів на нижній ділянці ковпачка пристрою закривання ковпачка, при цьому
похилі ділянки відділені одна від одної зазором, який має ширину, яка більша або дорівнює ширині виступу на нижній ділянці для закривання ковпачка.
60. Дозатор за будь-яким з пп. 48-59, який відрізняється тим, що верхня поверхня ковпачка дозатора містить обмежувальний засіб для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі, при цьому
обмежувальний засіб містить множину зубців, розміщених на верхній поверхні ковпачка дозатора, і пристрій закривання ковпачка дозатора містить множину виступів на нижній поверхні верхньої ділянки для закривання ковпачка,
при цьому зубці і виступи виконані з можливістю взаємодії один з одним для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі.
61. Дозатор за будь-яким з пп. 48-60, який відрізняється тим, що ковпачок дозатора містить один або більше виступів у верхньому відкритому кінці ковпачка дозатора, причому один або більше виступів виконані з можливістю взаємодії з заглибленням, що має відповідну форму, у верхній ділянці для закривання ковпачка, коли ковпачок дозатора закритий пристроєм закривання дозатора.
62. Дозатор за пп. 48-61, який відрізняється тим, що додатково містить джерело речовини, причому джерело речовини, переважно, являє собою дозуючий інгалятор під тиском (pMDI).
Текст

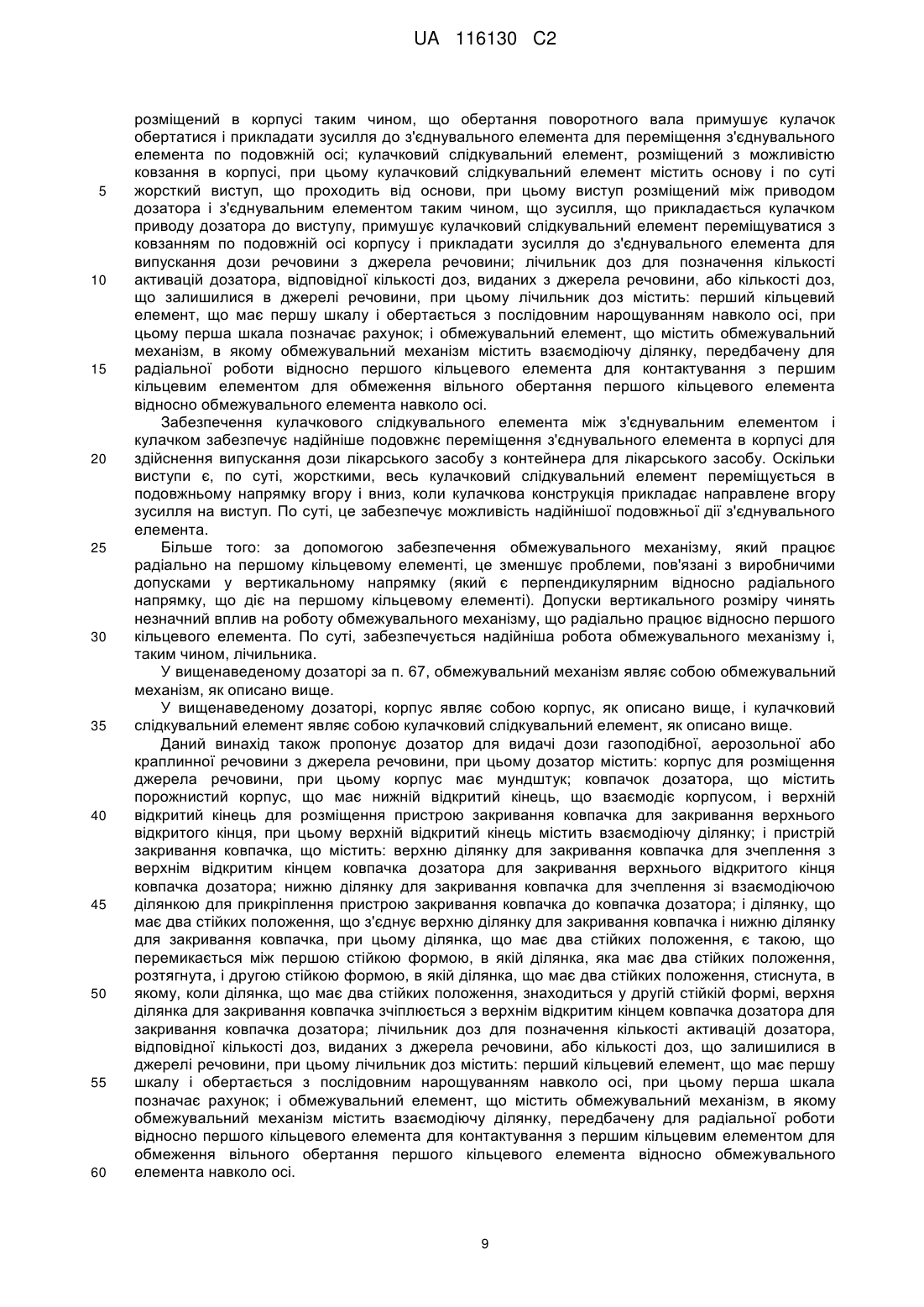

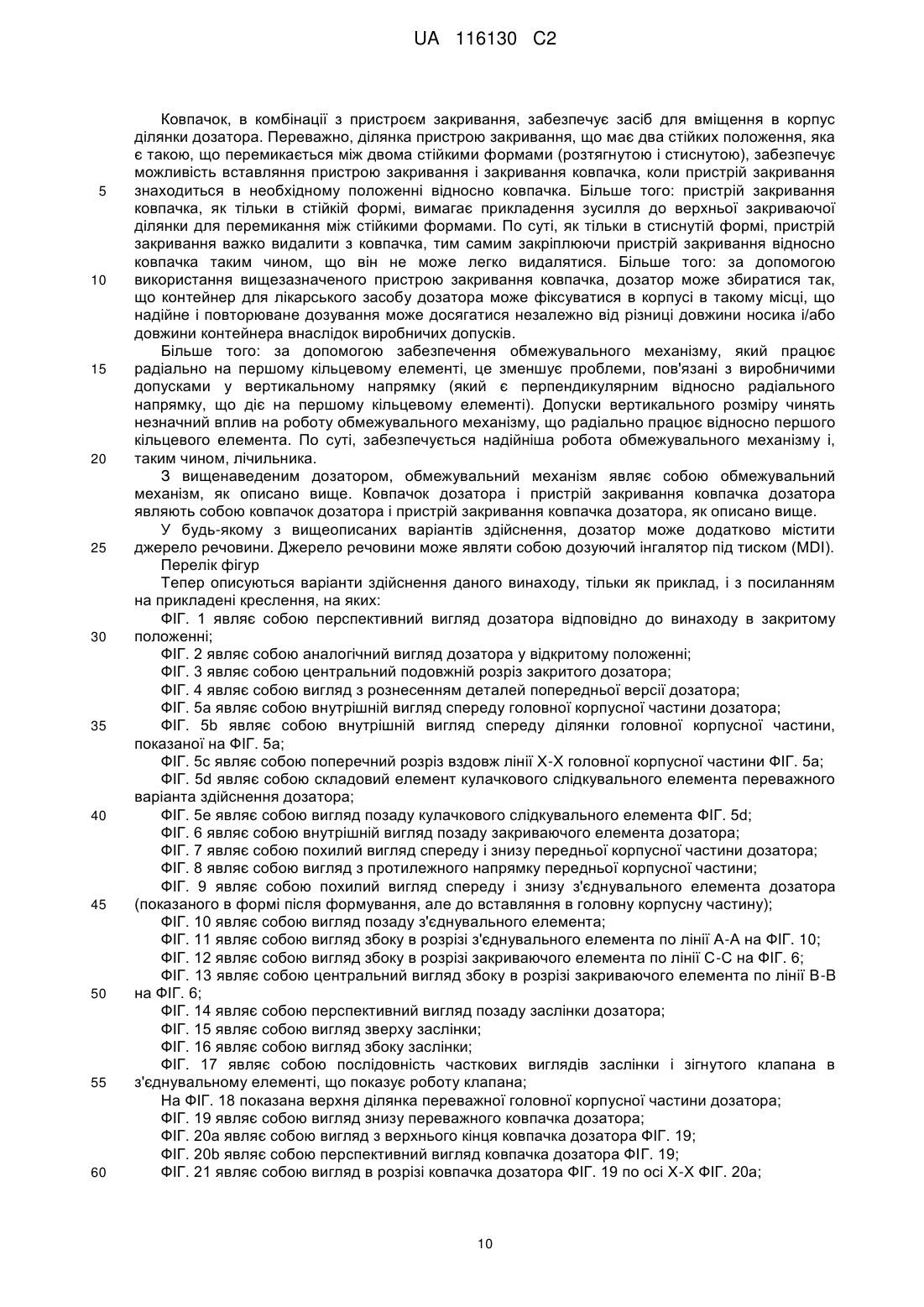

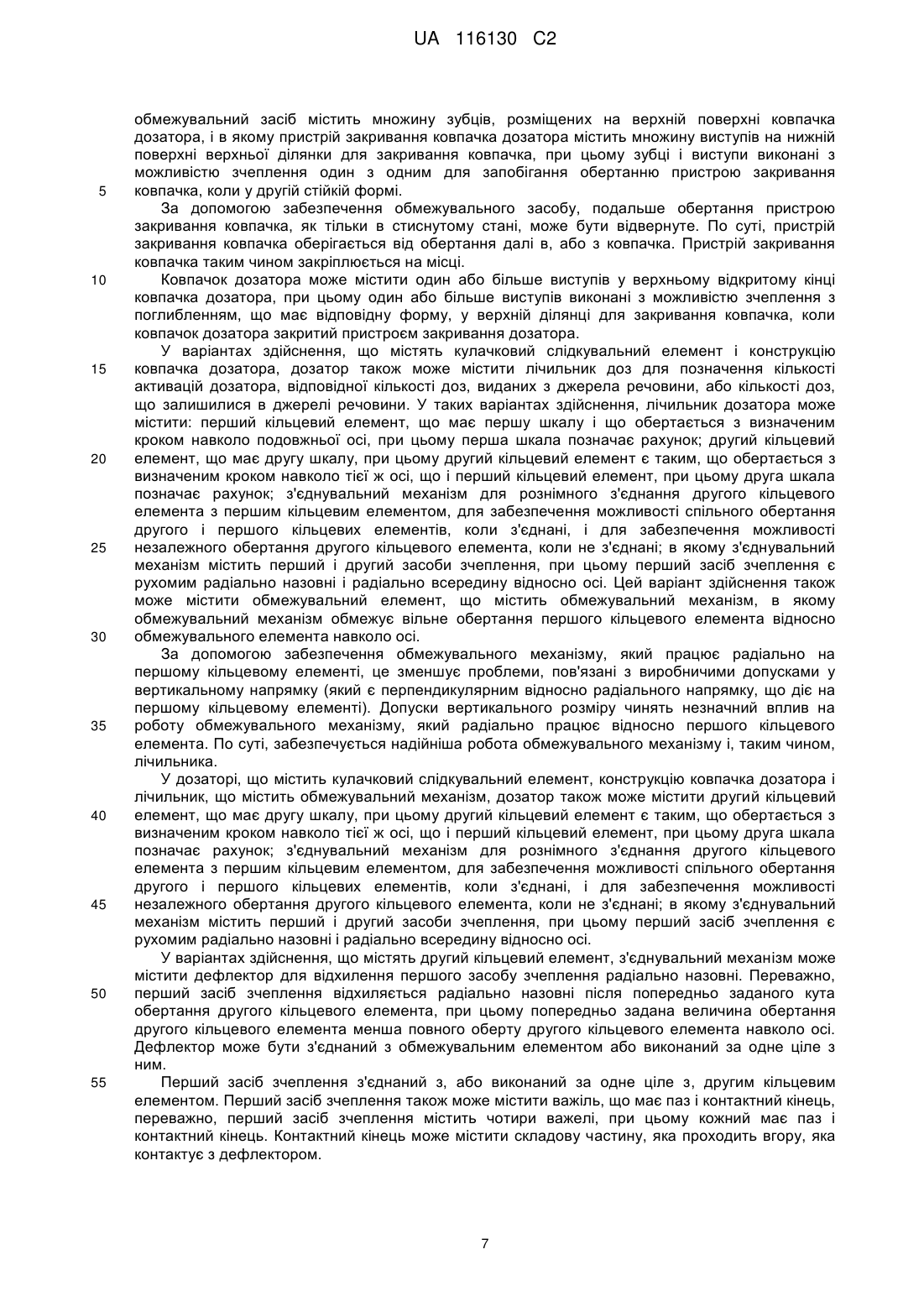

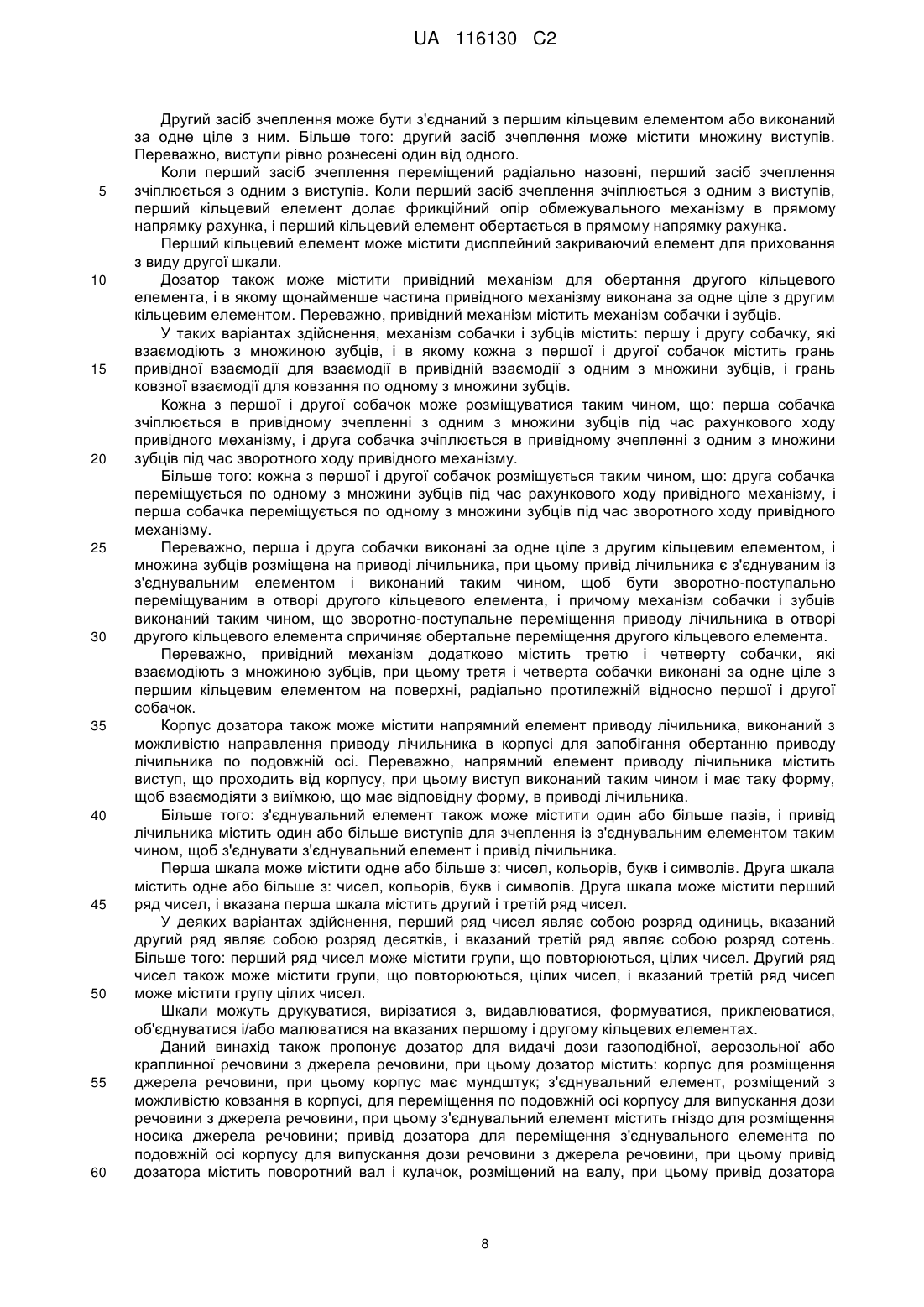

Реферат: Даний винахід стосується дозаторів, зокрема дозаторів для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, і дозаторів, що містять лічильники доз. Отже, даний винахід пропонує дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить: корпус (1) для розміщення джерела речовини, при цьому корпус має мундштук (2); з'єднувальний елемент (41), розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела (С) речовини, при цьому з'єднувальний елемент розміщує носик (S) джерела речовини в гнізді (43); і привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини. Кулачковий слідкувальний елемент (16) розміщений з можливістю ковзання в корпусі, що має жорсткі виступи (18а, 18b), що проходять від основи (17), і при цьому виступ розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, спричиняє переміщення кулачкового слідкувального елемента з ковзанням по подовжній осі корпусу і прикладання зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини. Дозатор також містить ковпачок (91) дозатора, що містить порожнистий корпус з нижнім відкритим кінцем (92), що взаємодіє з корпусом, і верхнім відкритим кінцем (94) для розміщення пристрою закривання (120) ковпачка для закривання верхнього відкритого кінця. Дозатор також містить лічильник (203) доз для вказівки UA 116130 C2 (12) UA 116130 C2 кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить: перший кільцевий елемент (202), що має першу шкалу і обертається з визначеним кроком навколо подовжньої осі, причому перша шкала вказує рахунок; і обмежувальний елемент, що містить обмежувальний механізм (1506), в якому обмежувальний механізм містить взаємодіючу ділянку, виконану з можливістю дії по радіусу відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого елемента відносно обмежувального елемента навколо осі. UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки, до якої належить винахід Даний винахід стосується дозаторів, зокрема дозаторів для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, і дозаторів, що містять лічильники доз. Попередній рівень техніки Загалом, дозуючі інгалятори (ДІ) являють собою пристрої для видачі лікарських засобів, наприклад, у вигляді аерозолю, в легені. Кажучи в широкому значенні, дозатори, такі як MDI, утворені двома складовими частинами: контейнером і подавальним пристроєм. Контейнер утримує лікарський засіб, наприклад, розчинений або завислий в пропіленті під високим тиском для підтримки рідкої фази. Додатково контейнер часто містить внутрішній дозуючий клапан, який призначений для випускання точно дозованої, відтворюваної дози лікарського засобу, коли клапан активується. Подавальний пристрій звичайно включає в себе виконавчий механізм і мундштук. Виконавчий механізм, який може приводитися в дію користувачем, наприклад за допомогою інгаляції або ручного маніпулювання, звичайно взаємодіє з дозуючим клапаном контейнера для ініціювання випускання дози. Мундштук служить для направлення лікарського засобу користувачеві. Раніше були описані декілька видавальних пристроїв, див., наприклад, US 7721731 і WO 2013/064821. Також була описана конструкцію ковпачка дозатора, див. WO 2013/064820. Також були розкриті лічильники доз для застосування з такими видавальними пристроями, див., наприклад, WO 2010/103315. Додаткові приклади лічильників доз і видавальних пристроїв можна знайти в WO2005/060535, GB2372542 і US2011/259324. Оскільки контейнери для лікарського засобу звичайно виконуються з непрозорого матеріалу, наприклад, алюмінію, і можуть повністю розміщуватися в подавальному пристрої, звичайно користувач не може визначити, скільки доз лікарського засобу залишилося в ньому. Це може привести до того, що користувач передчасно викидає ДІ, що як і раніше містить дози лікарського засобу, або, більше того, використовує ДІ, у якого закінчився його рекомендований термін придатності. Обидві ситуації є небажаними — перша є марнотратною, а остання є потенційно небезпечною. Користувачі іноді струшують ДІ, щоб спробувати визначити, чи є в ньому яканебудь кількість лікарського засобу, але це забезпечує тільки дуже приблизне вимірювання кількості вмісту контейнера. Наприклад, це не дозволило б користувачеві визначити різницю між контейнером, що містить достатньо лікарського засобу і пропіленту для утворення дози, і контейнером, що містить кількість лікарського засобу і пропіленту, яка менша, ніж потрібно для заповнення дозуючого клапана. Іншими словами, існує ризик того, що користувачі перебільшують кількість лікарського засобу, що є в контейнері, і помилково роблять висновок, що там достатньо лікарського засобу, що залишився для іншої дози, коли насправді — ні. Крім того, користувач може не одержувати належного попередження про необхідність заміни змінного контейнера для лікарського засобу до витрачання використовуваного контейнера. Отже, є бажаним забезпечити видавальні пристрої, наприклад інгалятори, з рахунковим механізмом, який дозволяє користувачеві відстежувати, скільки доз було видано з нього і, додатково, скільки доз залишилося. Насправді, контролюючі органи, такі як, Керування з контролю за продуктами і ліками (FDA) Сполучених Штатів і Європейське агентство з лікарських засобів (EMEA) видали керівництва, що заохочують втілення лічильників доз (Управління з контролю за продуктами і ліками, "Керівництво для галузі: впровадження механізмів, що рахують дози, в ДІ для фармацевтичних продуктів", 2003; Європейське агентство за оцінкою лікарських препаратів, "Остаточне керівництво за якістю інгаляційних і назальних продуктів", 2005). Лічильники доз можуть класифікуватися відповідно до образу, за допомогою якого ведеться 'рахунок', при цьому вони являють собою механічні лічильники, утворені групою рухомих частин, які реагують на переміщення або механічне зусилля, приводячи, наприклад, до зміщення контейнера/корпусу; електронні лічильники, що мають електричну схему для виявлення події, пов'язаної з активацією, наприклад зміна звуку, температури або тиску; і електромеханічні лічильники, які об'єднують електричні і механічні частини. Деякий попередній рівень техніки, що стосується лічильників доз, включає: EP1169245 Видавальний апарат, що містить пристрій, який рахує дози; PCT/GB97/03480 Лічильник доз інгалятора; PCT/US1996/008418 Індикаторний пристрій, що реагує на осьове зусилля; PCT/FR2004/001844 Вдосконалений індикатор доз для дозатора текучого продукту; GB2372542 Пристрій, що рахує дози; PCT/CA04/001884 Індикаторний пристрій з попереджувальним індикатором доз; PCT/US04/039926 Лічильник доз для видавальних пристроїв; і US7047964 Дозатор для лікарського засобу. 1 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інші розробки в галузі лічильників доз включають пристрій 'Insulair' (торгова марка) Bang & Olufsen Medicom, і описи: WO 98/056444 Дозатор з лічильником доз; WO 04/001664 Індикатор активації для дозатора; WO 07/012854 Вузол виведення рахунка обертового кільця, що підтримується ємністю, для дозуючого інгалятора; і DE 10061723 Zahlwerk zum Zahlen dosierter Abgaben flussiger oder fester Produkte sowie Einrichtung zum dosierten Abgeben solcher Produkte. Було виявлено, що, під час використання дозатора і лічильника, виробничі допуски можуть в деяких випадках негативно впливати на роботу. Наприклад, було виявлено, що виробничі допуски означають, що довжина контейнера або джерела речовини може варіюватися від контейнера до контейнера. Більше того: довжина носика контейнера також може варіюватися. Це може викликати проблеми у видавальних пристрої, в яких балончик для аерозолю є стаціонарним, а інша частина переміщується відносно балончика для зміщення його клапана і видачі лікарського засобу. Звичайно, інша рухома частина може переміщуватися тільки на визначену відстань (тобто попередньо задану величину переміщення), що означає, що, якщо, наприклад, балончик або його клапан є відносно коротким, клапан може не повністю зміщуватися. У результаті, повна доза лікарського засобу може не видаватися. Були зроблені різні спроби для вирішення цієї проблеми. Див., наприклад, WO2003/080161 або WO2007/029019. У вищезазначених попередніх спробах, корпус і ковпачок дозатора мають постійний розмір, і ємність розміщується в корпус в одному і тому ж положенні у всіх видавальних пристроях. Варіювання простору, що виходить, між кінцем ємності і ковпачком компенсується деформованими матеріалами, розміщеними зверху контейнера. Однак, вищенаведені рішення не завжди забезпечують задовільні результати. Більше того: з посиланням на лічильник, важко забезпечити лічильники доз, які надійно "рахують" випуск доз лікарського засобу з контейнерів. Складність, яка зустрічається, полягає в тому, що відносне невелике переміщення, звичайно стрижня дозуючого клапана, повинно визначатися і перетворюватися в рахунок. Ця складність посилюється виробничими допусками довжини контейнерів для лікарського засобу, що означає, що вони не мають постійну довжину, і також виробничими допусками розмірів складових частин, що містять рахунковий механізм і його з'єднання з видавальним механізмом. Одночасно, є дуже небажаним, щоб які-небудь переміщення не рахувалися, оскільки це буде приводити до того, що лічильник вказує більшу кількість доз, що залишилися, ніж насправді. Крім того, також є керуючий тиск для зменшення до мінімуму кількості неправильних рахунків. По суті, була усвідомлена необхідність у вдосконаленому дозаторі. Суть винаходу Отже, даний винахід пропонує дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить: корпус для розміщення джерела речовини, при цьому корпус має мундштук; з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини; привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок, розміщений на валу, і розміщений в корпусі таким чином, що обертання поворотного вала примушує кулачок обертатися і прикладати зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі; кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, при цьому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи і розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, примушує кулачковий слідкувальний елемент переміщуватися з ковзанням по подовжній осі корпусу і прикладати зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини; ковпачок дозатора, що містить порожнистий корпус, що має нижній відкритий кінець, що взаємодіє з корпусом, і верхній відкритий кінець для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній відкритий кінець містить взаємодіючу ділянку; і пристрій закривання ковпачка, що містить: верхню ділянку для закривання ковпачка для взаємодії з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора; нижню ділянку для закривання ковпачка для взаємодії зі взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і ділянку, яка має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, яка має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій 2 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 ділянка, яка має два стійких положення, розтягнута, і другою стійкою формою, в якій ділянка, яка має два стійких положення, стиснута, в якому, коли ділянка, яка має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка взаємодіє з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора; лічильник доз для вказівки кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить: перший кільцевий елемент, що має першу шкалу і обертається з визначеним кроком навколо подовжньої осі, при цьому перша шкала вказує рахунок; і обмежувальний елемент, який містить обмежувальний механізм, в якому обмежувальний механізм містить взаємодіючу ділянку, виконану з можливістю дії по радіусу відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі. Установлення кулачкового слідкувального елемента між з'єднувальним елементом і кулачком забезпечує надійніше подовжнє переміщення з'єднувального елемента в корпусі для здійснення випускання дози лікарського засобу з контейнера для лікарського засобу. Оскільки виступи є, по суті, жорсткими, весь кулачковий слідкувальний елемент переміщується в подовжньому напрямку вгору і вниз, коли кулачкова конструкція прикладає направлене вгору зусилля на виступ. По суті, це забезпечує можливість надійнішої подовжньої дії з'єднувального елемента. Ковпачок, в комбінації з пристроєм закривання, забезпечує засіб для вміщення в корпус ділянки дозатора. Переважно, ділянка пристрою закривання, яка має два стійких положення, яка є такою, що перемикається між двома стійкими формами (розтягнутою і стиснутою), забезпечує можливість вставляння пристрою закривання і закривання ковпачка, коли пристрій закривання знаходиться в необхідному положенні відносно ковпачка. Більш того: пристрій закривання ковпачка, як тільки в стійкій формі, вимагає прикладення зусилля до верхньої закриваючої ділянки для перемикання між стійкими формами. По суті, як тільки в стиснутій формі, пристрій закривання важко видалити з ковпачка, тим самим закріплюючи пристрій закривання відносно ковпачка таким чином, що він не може легко видалятися. Більше того: за допомогою використання вищезазначеного пристрою закривання ковпачка, дозатор може збиратися так, що контейнер для лікарського засобу дозатора може фіксуватися в корпусі в такому місці, що надійне і повторюване дозування може досягатися незалежно від різниці довжини носика і/або довжини контейнера внаслідок виробничих допусків. Більше того: за допомогою забезпечення обмежувального механізму, який діє радіально на першому кільцевому елементі, зменшуються проблеми, пов'язані з виробничими допусками у вертикальному напрямку (який є перпендикулярним відносно радіального напрямку, що діє на першому кільцевому елементі). Допуски вертикального розміру чинять незначний вплив на роботу обмежувального механізму, що діє радіально відносно першого кільцевого елемента. По суті, забезпечується надійніша робота обмежувального механізму і, таким чином, лічильника. У вищенаведеному дозаторі, взаємодіюча ділянка може містити один або більше зубців, передбачених для контакту з внутрішньою окружною поверхнею першого кільцевого елемента. Як альтернатива, взаємодіюча ділянка може бути виконана таким чином, щоб контактувати із зовнішньою окружною поверхнею першого кільцевого елемента. Перший кільцевий елемент може містити взаємодіючу ділянку, передбачену для взаємодії зі взаємодіючою ділянкою обмежувального елемента для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі. Взаємодіюча ділянка на першому кільцевому елементі, переважно, містить множину зубців на внутрішній окружній поверхні першого кільцевого елемента. Як варіант, множина зубців може розташовуватися на зовнішній окружній поверхні першого кільцевого елемента. Множина зубців на внутрішній або зовнішній окружній поверхні першого кільця може містити храпоподібні зубці. За допомогою забезпечення храпових зубців це забезпечує можливість обмеженого обертання в одному напрямку (переважно, напрямку рахунка) і забезпечує можливість запобігання обертанню в зворотному напрямку рахунка. Один або більше зубців взаємодіючої ділянки обмежувального елемента можуть містити один або більше трикутних або храпоподібних зубців. Це забезпечує можливість взаємодії взаємодіючої ділянки зі взаємодіючою ділянкою на першому кільцевому елементі для обмеження її вільного обертання. Обмежувальний механізм також може містити напрямний елемент, при цьому напрямний елемент містить важіль, розташований на відстані від взаємодіючої ділянки обмежувального елемента з нерухомим взаємним розташуванням, при цьому напрямний елемент виконаний з 3 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливістю контакту з першим кільцевим елементом таким чином, що взаємодіюча ділянка обмежувального елемента підтримує контакт з першим кільцевим елементом. За допомогою забезпечення напрямного важеля на постійній відстані від взаємодіючої ділянки, що може радіально переміщуватися, взаємодіюча ділянка може надійніше відстежувати перший кільцевий елемент для забезпечення того, що взаємодіюча ділянка залишається в контакті зі взаємодіючою ділянкою на першому кільцевому елементі. Тобто, переміщення першого кільцевого елемента в радіальному напрямку (наприклад, якщо є деякий радіальний люфт між першим кільцевим елементом і обмежувальним кільцевим елементом) не повинне примушувати взаємодіючу ділянку розчіплюватися зі взаємодіючою ділянкою на першому кільцевому елементі, оскільки важіль буде слідувати за переміщенням першого кільцевого елемента або яких-небудь контурів, які може мати перший кільцевий елемент (оскільки він знаходиться в контакті з першим кільцевим елементом), коли перший кільцевий елемент переміщується радіально назовні, і взаємодіюча ділянка буде слідувати за переміщенням першого кільцевого елемента, коли перший кільцевий елемент переміщується радіально всередину. Переважно, напрямний елемент контактує з першим кільцевим елементом на зовнішній окружній поверхні. У варіантах здійснення, де взаємодіюча ділянка на першому кільцевому елементі розташовується на зовнішній окружній поверхні першого кільцевого елемента, напрямний елемент працює на внутрішній окружній поверхні. Обмежувальний механізм також може підтримуватися на основі, що має нерухомий кінець і плаваючий кінець, при цьому нерухомий кінець з'єднаний з обмежувальним елементом, а плаваючий кінець є вільним від обмежувального елемента, і в якому основа є гнучкою на нерухомому кінці, таким чином плаваючий кінець є радіально переміщуваним відносно першого кільцевого елемента. Переважно, взаємодіюча ділянка обмежувального елемента розташовується на плаваючому кінці основи. Взаємодіюча ділянка, отже, може радіально переміщуватися всередину і назовні відносно першого кільцевого елемента. Обмежувальний елемент також може містити обмежувальний кільцевий елемент, співвісно розміщений навколо тієї ж осі, що і перший кільцевий елемент. Коли обмежувальний елемент містить обмежувальний кільцевий елемент, обмежувальний кільцевий елемент може містити одне або більше встановлювальних поглиблень, розміщених у верхній окружній поверхні для зчеплення з виступами, що мають відповідну форму, в порожнистому корпусі ковпачка дозатора для запобігання обертанню обмежувального кільцевого елемента навколо осі. Така конструкція дозволяє обмежувальному механізму залишатися в нерухомому взаємному розташуванні з першим кільцевим елементом. У будь-якому з вищеописаних обмежувальних механізмах, обмежувальний механізм може бути виконаний так, щоб забезпечувати фрикційний опір першому кільцевому елементу в прямому напрямку рахунка першого кільцевого елемента, і щоб запобігати переміщенням першого кільцевого елемента в зворотному напрямку рахунка. По суті, ця конструкція забезпечує захист від неправильного рахунка в більшу сторону в прямому напрямку рахунка, і запобігає обертанню лічильника в зворотному напрямку рахунка. Даний винахід також пропонує дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить: корпус для розміщення джерела речовини, при цьому корпус має мундштук; з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини; привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок, розміщений на валу, при цьому привід дозатора розміщений в корпусі таким чином, що обертання поворотного вала примушує кулачок обертатися і прикладати зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі; кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, при цьому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи, при цьому виступ розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, примушує кулачковий слідкувальний елемент переміщуватися з ковзанням по подовжній осі корпусу і прикладати зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини; ковпачок дозатора, що містить порожнистий корпус, що має нижній відкритий кінець, який взаємодіє з корпусом, і верхній відкритий кінець для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній 4 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкритий кінець містить взаємодіючу ділянку; і пристрій закривання ковпачка, що містить: верхню ділянку для закривання ковпачка для зчеплення з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора; нижню ділянку для закривання ковпачка для зчеплення зі взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і ділянку, яка має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, яка має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій ділянку, що має два стійких положення, розтягнуть, і другою стійкою формою, в якій ділянка, яка має два стійких положення, стиснута, в якому, коли ділянка, яка має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка зчіплюється з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора. Забезпечення кулачкового слідкувального елемента між з'єднувальним елементом і кулачком забезпечує надійніше подовжнє переміщення з'єднувального елемента в корпусі для здійснення випускання дози лікарського засобу з контейнера для лікарського засобу. Оскільки виступи є, по суті, жорсткими, весь кулачковий слідкувальний елемент переміщується в подовжньому напрямку вгору і вниз, коли кулачкова конструкція прикладає направлене вгору зусилля на виступ. По суті, це забезпечує можливість надійнішої подовжньої дії з'єднувального елемента. Ковпачок, в комбінації з пристроєм закривання, забезпечує засіб для вміщення в корпус ділянки дозатора. Переважно, ділянка пристрою закривання, що має два стійких положення, яка є такою, що перемикається між двома стійкими формами (розтягнутою і стиснутою), забезпечує можливість вставляння пристрою закривання і закривання ковпачка, коли пристрій закривання знаходиться в необхідному положенні відносно ковпачка. Більше того: пристрій закривання ковпачка, як тільки в стійкій формі, вимагає прикладання зусилля до верхньої закриваючої ділянки для перемикання між стійкими формами. По суті, як тільки в стиснутій формі, пристрій закривання важко видалити з ковпачка, тим самим закріплюючи пристрій закривання відносно ковпачка таким чином, що він не може легко видалятися. Більше того: за допомогою використання вищезазначеного пристрою закривання ковпачка, дозатор може збиратися так, що контейнер для лікарського засобу дозатора може фіксуватися в корпусі в такому місці, що надійне і повторюване дозування може досягатися незалежно від різниці довжини носика і/або довжини контейнера внаслідок виробничих допусків. Корпус дозатора може містити напрямну для направлення ковзного руху основи кулачкового слідкувального елемента по подовжній осі, при цьому напрямна має таку форму, щоб розміщувати основу кулачкового слідкувального елемента в ковзному зчепленні. Переважно, напрямна містить одну або більше напрямних рейок, передбачених і виконаних з можливістю взаємодії з одним або більше напрямними рейками на основі кулачкового слідкувального елемента таким чином, що кулачковий слідкувальний елемент здатний ковзати в корпусі. Кулачковий слідкувальний елемент може містити пружно деформований затискач, розміщений на нижньому краї основи для зчеплення з виступом, що має відповідну форму, в корпусі, і в якому, коли затискач зчеплений з виступом, кулачковий слідкувальний елемент утримується в подовжньому положенні в корпусі доти, поки зусилля не прикладається до кулачкового слідкувального елемента за допомогою кулачка. Такий затискач сприяє збиранню під час виготовлення дозатора, оскільки затискач буде підтримувати кулачковий слідкувальний елемент в правильному положенні, тоді як інші складові елементи збираються навколо кулачкового слідкувального елемента. Дозатор може містити змонтований з можливістю повороту закриваючий елемент для мундштука, при цьому закриваючий елемент з'єднаний з приводом дозатора таким чином, що повернення закриваючого елемента спричиняє обертання поворотного вала приводу дозатора. Дозатор також може містити: клапан, що активується вдихом, об'єднаний із з'єднувальним елементом, для керування випусканням газу і/або рідини, що містить речовину, при цьому клапан містить: гнучку трубку для розміщення дози речовини, при цьому трубка проходить від впускного кінця, з'єднаного з гніздом з'єднувального елемента, має місце, яке є таким, що згинається для закривання клапана в положенні готовності і що переміщується в положення випускання, в якому трубка розгинається для відкривання клапана, і має випускний кінець, рухомий для згинання/розгинання трубки; і випускний елемент, що має випускний кінець гнучкої трубки і з'єднаний з можливістю повороту із з'єднувальним елементом для керування переміщенням згинання/розгинання гнучкої трубки; при цьому трубка згинається до ступеня закупорення, коли поворотний випускний елемент знаходиться в положенні готовності, і розгинається, коли поворотний випускний елемент переміщується в положення випускання. Переважно, дозатор містить: клямку на випускному елементі для утримання випускного 5 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемента в положенні готовності до інгаляції; заслінку, яка активується вдихом, що є на з'єднувальному елементі і виконана з можливістю впливу на неї інгаляційного входу, при цьому заслінка має: фіксатор, комплементарний клямці; при цьому заслінка виконана з можливістю: рознімного розміщення поворотного випускного елемента для закривання за допомогою згинання гнучкої трубки за допомогою взаємодії фіксатора і клямки і звільнення поворотного випускного елемента для розгинання трубки, і випускання речовини, при інгаляції, за допомогою звільнення клямки від фіксатора і переміщення в положення випускання випускного елемента. У такому дозаторі, поворотний випускний елемент виконаний з можливістю переміщення за допомогою зусилля, що виникає від тиску в зігнутому місці і/або під дією пружності самого зігнутого місця. Більше того: з'єднувальний елемент, зігнута трубка і поворотний випускний елемент являє собою виконаний за одне ціле методом вприскування під тиском відливок з пластикового матеріалу, при цьому поворотний випускний елемент повертається відносно з'єднувального елемента за допомогою одного або більше гнучких шарнірів і має випускне сопло, що утримується випускним елементом. Заслінка може мати виконану за одне ціле пружину, що діє на з'єднувальний елемент для його нормального зміщення в положення, в якому заслінка спирається на верхню ділянку вінця з'єднувального елемента. Більше того: заслінка може включати в себе палець, виконаний з можливістю впливу на поворотний випускний елемент для його спонукання переміщуватися в його відкрите положення, коли заслінка переміщується під дією інгаляційного вдиху. Ділянка пристрою закривання ковпачка, яка має два стійких положення, може містити: по суті жорсткий сепаратор, з'єднаний з верхньою ділянкою для закривання ковпачка; і пружно деформований сепаратор, що має перший і другий кінці, при цьому перший кінець з'єднаний з по суті жорстким сепаратором через посередництво пружно деформованого з'єднання, і другий кінець з'єднаний з нижньою ділянкою для закривання ковпачка через посередництво пружно деформованого з'єднання, в якому пружно деформований сепаратор виконаний з можливістю пружної деформації при прикладанні зусилля до верхньої ділянки для закривання ковпачка і нижньої ділянки для закривання ковпачка таким чином, щоб забезпечувати можливість зміни форми пристрою закривання ковпачка дозатора між першою стійкою формою і другою стійкою формою. Така конфігурація, переважно, забезпечує пристрій закривання ковпачка з можливістю перемикання між двома стійкими формами. Переважно, кут, утворений між зовнішньою поверхнею по суті жорсткого сепаратора і пружно деформованого сепаратора, є гострим, коли у другій стійкій формі, і тупим, коли в першій стійкій формі. Нижня ділянка для закривання ковпачка може містити множину виступів, що проходять радіально назовні, що мають верхню поверхню для зчеплення зі взаємодіючою ділянкою ковпачка дозатора, і в якій нижня поверхня нижньої ділянки для закривання ковпачка є зчіплюваною з поверхнею джерела речовини, коли розміщена в дозаторі. Множина виступів, що проходять від нижньої ділянки для закривання ковпачка, таким чином, забезпечує засіб для закріплення ділянки для закривання ковпачка відносно ковпачка. Взаємодіюча ділянка ковпачка дозатора може містити похилу ділянку, і в якій похила ділянка і виступи на нижній ділянці для закривання ковпачка виконані таким чином, що обертання пристрою закривання ковпачка примушує верхню поверхню множини виступів переміщуватися вздовж похилої ділянки таким чином, щоб втягувати пристрій закривання ковпачка далі в ковпачок дозатора. Переважно, коли пристрій закривання ковпачка обертається, переміщення верхньої поверхні виступів вздовж похилої ділянки примушує нижню поверхню нижньої ділянки для закривання ковпачка опускатися на джерело речовини, коли розміщене в дозаторі. За допомогою забезпечення похилих ділянок, виступи на нижній ділянці для закривання ковпачка пристрою закривання ковпачка можуть переміщуватися вздовж похилої ділянки і таким чином втягуватися в ковпачок під час обертання пристрою закривання ковпачка. Положення пристрою закривання ковпачка відносно ковпачка, такимчином, може регулюватися до перемикання ділянки, що має два стійких положення, з розтягнутої в стиснуту форму. По суті, допуски довжини контейнера або носика контейнера в дозаторі можуть враховуватися до кінцевого збирання дозатора. Похила ділянка може містити множину похилих ділянок навколо окружності краю ковпачка дозатора, при цьому кількість множини похилих ділянок дорівнює кількості множини виступів на нижній ковпачковій ділянці пристрою закривання ковпачка. Переважно, похилі ділянки відділені одна від одної зазором, що має ширину, яка більша або дорівнює ширині виступу на нижній ділянці для закривання ковпачка. Верхня поверхня ковпачка дозатора може містити обмежувальний засіб для запобігання обертанню пристрою закривання ковпачка, коли у другій стійкій формі. Переважно, 6 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 обмежувальний засіб містить множину зубців, розміщених на верхній поверхні ковпачка дозатора, і в якому пристрій закривання ковпачка дозатора містить множину виступів на нижній поверхні верхньої ділянки для закривання ковпачка, при цьому зубці і виступи виконані з можливістю зчеплення один з одним для запобігання обертанню пристрою закривання ковпачка, коли у другій стійкій формі. За допомогою забезпечення обмежувального засобу, подальше обертання пристрою закривання ковпачка, як тільки в стиснутому стані, може бути відвернуте. По суті, пристрій закривання ковпачка оберігається від обертання далі в, або з ковпачка. Пристрій закривання ковпачка таким чином закріплюється на місці. Ковпачок дозатора може містити один або більше виступів у верхньому відкритому кінці ковпачка дозатора, при цьому один або більше виступів виконані з можливістю зчеплення з поглибленням, що має відповідну форму, у верхній ділянці для закривання ковпачка, коли ковпачок дозатора закритий пристроєм закривання дозатора. У варіантах здійснення, що містять кулачковий слідкувальний елемент і конструкцію ковпачка дозатора, дозатор також може містити лічильник доз для позначення кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини. У таких варіантах здійснення, лічильник дозатора може містити: перший кільцевий елемент, що має першу шкалу і що обертається з визначеним кроком навколо подовжньої осі, при цьому перша шкала позначає рахунок; другий кільцевий елемент, що має другу шкалу, при цьому другий кільцевий елемент є таким, що обертається з визначеним кроком навколо тієї ж осі, що і перший кільцевий елемент, при цьому друга шкала позначає рахунок; з'єднувальний механізм для рознімного з'єднання другого кільцевого елемента з першим кільцевим елементом, для забезпечення можливості спільного обертання другого і першого кільцевих елементів, коли з'єднані, і для забезпечення можливості незалежного обертання другого кільцевого елемента, коли не з'єднані; в якому з'єднувальний механізм містить перший і другий засоби зчеплення, при цьому перший засіб зчеплення є рухомим радіально назовні і радіально всередину відносно осі. Цей варіант здійснення також може містити обмежувальний елемент, що містить обмежувальний механізм, в якому обмежувальний механізм обмежує вільне обертання першого кільцевого елемента відносно обмежувального елемента навколо осі. За допомогою забезпечення обмежувального механізму, який працює радіально на першому кільцевому елементі, це зменшує проблеми, пов'язані з виробничими допусками у вертикальному напрямку (який є перпендикулярним відносно радіального напрямку, що діє на першому кільцевому елементі). Допуски вертикального розміру чинять незначний вплив на роботу обмежувального механізму, який радіально працює відносно першого кільцевого елемента. По суті, забезпечується надійніша робота обмежувального механізму і, таким чином, лічильника. У дозаторі, що містить кулачковий слідкувальний елемент, конструкцію ковпачка дозатора і лічильник, що містить обмежувальний механізм, дозатор також може містити другий кільцевий елемент, що має другу шкалу, при цьому другий кільцевий елемент є таким, що обертається з визначеним кроком навколо тієї ж осі, що і перший кільцевий елемент, при цьому друга шкала позначає рахунок; з'єднувальний механізм для рознімного з'єднання другого кільцевого елемента з першим кільцевим елементом, для забезпечення можливості спільного обертання другого і першого кільцевих елементів, коли з'єднані, і для забезпечення можливості незалежного обертання другого кільцевого елемента, коли не з'єднані; в якому з'єднувальний механізм містить перший і другий засоби зчеплення, при цьому перший засіб зчеплення є рухомим радіально назовні і радіально всередину відносно осі. У варіантах здійснення, що містять другий кільцевий елемент, з'єднувальний механізм може містити дефлектор для відхилення першого засобу зчеплення радіально назовні. Переважно, перший засіб зчеплення відхиляється радіально назовні після попередньо заданого кута обертання другого кільцевого елемента, при цьому попередньо задана величина обертання другого кільцевого елемента менша повного оберту другого кільцевого елемента навколо осі. Дефлектор може бути з'єднаний з обмежувальним елементом або виконаний за одне ціле з ним. Перший засіб зчеплення з'єднаний з, або виконаний за одне ціле з, другим кільцевим елементом. Перший засіб зчеплення також може містити важіль, що має паз і контактний кінець, переважно, перший засіб зчеплення містить чотири важелі, при цьому кожний має паз і контактний кінець. Контактний кінець може містити складову частину, яка проходить вгору, яка контактує з дефлектором. 7 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Другий засіб зчеплення може бути з'єднаний з першим кільцевим елементом або виконаний за одне ціле з ним. Більше того: другий засіб зчеплення може містити множину виступів. Переважно, виступи рівно рознесені один від одного. Коли перший засіб зчеплення переміщений радіально назовні, перший засіб зчеплення зчіплюється з одним з виступів. Коли перший засіб зчеплення зчіплюється з одним з виступів, перший кільцевий елемент долає фрикційний опір обмежувального механізму в прямому напрямку рахунка, і перший кільцевий елемент обертається в прямому напрямку рахунка. Перший кільцевий елемент може містити дисплейний закриваючий елемент для приховання з виду другої шкали. Дозатор також може містити привідний механізм для обертання другого кільцевого елемента, і в якому щонайменше частина привідного механізму виконана за одне ціле з другим кільцевим елементом. Переважно, привідний механізм містить механізм собачки і зубців. У таких варіантах здійснення, механізм собачки і зубців містить: першу і другу собачку, які взаємодіють з множиною зубців, і в якому кожна з першої і другої собачок містить грань привідної взаємодії для взаємодії в привідній взаємодії з одним з множини зубців, і грань ковзної взаємодії для ковзання по одному з множини зубців. Кожна з першої і другої собачок може розміщуватися таким чином, що: перша собачка зчіплюється в привідному зчепленні з одним з множини зубців під час рахункового ходу привідного механізму, і друга собачка зчіплюється в привідному зчепленні з одним з множини зубців під час зворотного ходу привідного механізму. Більше того: кожна з першої і другої собачок розміщується таким чином, що: друга собачка переміщується по одному з множини зубців під час рахункового ходу привідного механізму, і перша собачка переміщується по одному з множини зубців під час зворотного ходу привідного механізму. Переважно, перша і друга собачки виконані за одне ціле з другим кільцевим елементом, і множина зубців розміщена на приводі лічильника, при цьому привід лічильника є з'єднуваним із з'єднувальним елементом і виконаний таким чином, щоб бути зворотно-поступально переміщуваним в отворі другого кільцевого елемента, і причому механізм собачки і зубців виконаний таким чином, що зворотно-поступальне переміщення приводу лічильника в отворі другого кільцевого елемента спричиняє обертальне переміщення другого кільцевого елемента. Переважно, привідний механізм додатково містить третю і четверту собачки, які взаємодіють з множиною зубців, при цьому третя і четверта собачки виконані за одне ціле з першим кільцевим елементом на поверхні, радіально протилежній відносно першої і другої собачок. Корпус дозатора також може містити напрямний елемент приводу лічильника, виконаний з можливістю направлення приводу лічильника в корпусі для запобігання обертанню приводу лічильника по подовжній осі. Переважно, напрямний елемент приводу лічильника містить виступ, що проходить від корпусу, при цьому виступ виконаний таким чином і має таку форму, щоб взаємодіяти з виїмкою, що має відповідну форму, в приводі лічильника. Більше того: з'єднувальний елемент також може містити один або більше пазів, і привід лічильника містить один або більше виступів для зчеплення із з'єднувальним елементом таким чином, щоб з'єднувати з'єднувальний елемент і привід лічильника. Перша шкала може містити одне або більше з: чисел, кольорів, букв і символів. Друга шкала містить одне або більше з: чисел, кольорів, букв і символів. Друга шкала може містити перший ряд чисел, і вказана перша шкала містить другий і третій ряд чисел. У деяких варіантах здійснення, перший ряд чисел являє собою розряд одиниць, вказаний другий ряд являє собою розряд десятків, і вказаний третій ряд являє собою розряд сотень. Більше того: перший ряд чисел може містити групи, що повторюються, цілих чисел. Другий ряд чисел також може містити групи, що повторюються, цілих чисел, і вказаний третій ряд чисел може містити групу цілих чисел. Шкали можуть друкуватися, вирізатися з, видавлюватися, формуватися, приклеюватися, об'єднуватися і/або малюватися на вказаних першому і другому кільцевих елементах. Даний винахід також пропонує дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, при цьому дозатор містить: корпус для розміщення джерела речовини, при цьому корпус має мундштук; з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини; привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок, розміщений на валу, при цьому привід дозатора 8 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщений в корпусі таким чином, що обертання поворотного вала примушує кулачок обертатися і прикладати зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі; кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, при цьому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи, при цьому виступ розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, примушує кулачковий слідкувальний елемент переміщуватися з ковзанням по подовжній осі корпусу і прикладати зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини; лічильник доз для позначення кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить: перший кільцевий елемент, що має першу шкалу і обертається з послідовним нарощуванням навколо осі, при цьому перша шкала позначає рахунок; і обмежувальний елемент, що містить обмежувальний механізм, в якому обмежувальний механізм містить взаємодіючу ділянку, передбачену для радіальної роботи відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі. Забезпечення кулачкового слідкувального елемента між з'єднувальним елементом і кулачком забезпечує надійніше подовжнє переміщення з'єднувального елемента в корпусі для здійснення випускання дози лікарського засобу з контейнера для лікарського засобу. Оскільки виступи є, по суті, жорсткими, весь кулачковий слідкувальний елемент переміщується в подовжньому напрямку вгору і вниз, коли кулачкова конструкція прикладає направлене вгору зусилля на виступ. По суті, це забезпечує можливість надійнішої подовжньої дії з'єднувального елемента. Більше того: за допомогою забезпечення обмежувального механізму, який працює радіально на першому кільцевому елементі, це зменшує проблеми, пов'язані з виробничими допусками у вертикальному напрямку (який є перпендикулярним відносно радіального напрямку, що діє на першому кільцевому елементі). Допуски вертикального розміру чинять незначний вплив на роботу обмежувального механізму, що радіально працює відносно першого кільцевого елемента. По суті, забезпечується надійніша робота обмежувального механізму і, таким чином, лічильника. У вищенаведеному дозаторі за п. 67, обмежувальний механізм являє собою обмежувальний механізм, як описано вище. У вищенаведеному дозаторі, корпус являє собою корпус, як описано вище, і кулачковий слідкувальний елемент являє собою кулачковий слідкувальний елемент, як описано вище. Даний винахід також пропонує дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, при цьому дозатор містить: корпус для розміщення джерела речовини, при цьому корпус має мундштук; ковпачок дозатора, що містить порожнистий корпус, що має нижній відкритий кінець, що взаємодіє корпусом, і верхній відкритий кінець для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній відкритий кінець містить взаємодіючу ділянку; і пристрій закривання ковпачка, що містить: верхню ділянку для закривання ковпачка для зчеплення з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора; нижню ділянку для закривання ковпачка для зчеплення зі взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і ділянку, що має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, що має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій ділянка, яка має два стійких положення, розтягнута, і другою стійкою формою, в якій ділянка, що має два стійких положення, стиснута, в якому, коли ділянка, що має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка зчіплюється з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора; лічильник доз для позначення кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить: перший кільцевий елемент, що має першу шкалу і обертається з послідовним нарощуванням навколо осі, при цьому перша шкала позначає рахунок; і обмежувальний елемент, що містить обмежувальний механізм, в якому обмежувальний механізм містить взаємодіючу ділянку, передбачену для радіальної роботи відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі. 9 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ковпачок, в комбінації з пристроєм закривання, забезпечує засіб для вміщення в корпус ділянки дозатора. Переважно, ділянка пристрою закривання, що має два стійких положення, яка є такою, що перемикається між двома стійкими формами (розтягнутою і стиснутою), забезпечує можливість вставляння пристрою закривання і закривання ковпачка, коли пристрій закривання знаходиться в необхідному положенні відносно ковпачка. Більше того: пристрій закривання ковпачка, як тільки в стійкій формі, вимагає прикладення зусилля до верхньої закриваючої ділянки для перемикання між стійкими формами. По суті, як тільки в стиснутій формі, пристрій закривання важко видалити з ковпачка, тим самим закріплюючи пристрій закривання відносно ковпачка таким чином, що він не може легко видалятися. Більше того: за допомогою використання вищезазначеного пристрою закривання ковпачка, дозатор може збиратися так, що контейнер для лікарського засобу дозатора може фіксуватися в корпусі в такому місці, що надійне і повторюване дозування може досягатися незалежно від різниці довжини носика і/або довжини контейнера внаслідок виробничих допусків. Більше того: за допомогою забезпечення обмежувального механізму, який працює радіально на першому кільцевому елементі, це зменшує проблеми, пов'язані з виробничими допусками у вертикальному напрямку (який є перпендикулярним відносно радіального напрямку, що діє на першому кільцевому елементі). Допуски вертикального розміру чинять незначний вплив на роботу обмежувального механізму, що радіально працює відносно першого кільцевого елемента. По суті, забезпечується надійніша робота обмежувального механізму і, таким чином, лічильника. З вищенаведеним дозатором, обмежувальний механізм являє собою обмежувальний механізм, як описано вище. Ковпачок дозатора і пристрій закривання ковпачка дозатора являють собою ковпачок дозатора і пристрій закривання ковпачка дозатора, як описано вище. У будь-якому з вищеописаних варіантів здійснення, дозатор може додатково містити джерело речовини. Джерело речовини може являти собою дозуючий інгалятор під тиском (MDI). Перелік фігур Тепер описуються варіанти здійснення даного винаходу, тільки як приклад, і з посиланням на прикладені креслення, на яких: ФІГ. 1 являє собою перспективний вигляд дозатора відповідно до винаходу в закритому положенні; ФІГ. 2 являє собою аналогічний вигляд дозатора у відкритому положенні; ФІГ. 3 являє собою центральний подовжнійрозріз закритого дозатора; ФІГ. 4 являє собою вигляд з рознесенням деталей попередньої версії дозатора; ФІГ. 5a являє собою внутрішній вигляд спереду головної корпусної частини дозатора; ФІГ. 5b являє собою внутрішній вигляд спереду ділянки головної корпусної частини, показаної на ФІГ. 5a; ФІГ. 5c являє собою поперечний розріз вздовж лінії X-X головної корпусної частини ФІГ. 5a; ФІГ. 5d являє собою складовий елемент кулачкового слідкувального елемента переважного варіанта здійснення дозатора; ФІГ. 5e являє собою вигляд позаду кулачкового слідкувального елемента ФІГ. 5d; ФІГ. 6 являє собою внутрішній вигляд позаду закриваючого елемента дозатора; ФІГ. 7 являє собою похилий вигляд спереду і знизу передньої корпусної частини дозатора; ФІГ. 8 являє собою вигляд з протилежного напрямку передньої корпусної частини; ФІГ. 9 являє собою похилий вигляд спереду і знизу з'єднувального елемента дозатора (показаного в формі після формування, але до вставляння в головну корпусну частину); ФІГ. 10 являє собою вигляд позаду з'єднувального елемента; ФІГ. 11 являє собою вигляд збоку в розрізі з'єднувального елемента по лінії A-A на ФІГ. 10; ФІГ. 12 являє собою вигляд збоку в розрізі закриваючого елемента по лінії C-C на ФІГ. 6; ФІГ. 13 являє собою центральний вигляд збоку в розрізі закриваючого елемента по лінії B-B на ФІГ. 6; ФІГ. 14 являє собою перспективний вигляд позаду заслінки дозатора; ФІГ. 15 являє собою вигляд зверху заслінки; ФІГ. 16 являє собою вигляд збоку заслінки; ФІГ. 17 являє собою послідовність часткових виглядів заслінки і зігнутого клапана в з'єднувальному елементі, що показує роботу клапана; На ФІГ. 18 показана верхня ділянка переважної головної корпусної частини дозатора; ФІГ. 19 являє собою вигляд знизу переважного ковпачка дозатора; ФІГ. 20a являє собою вигляд з верхнього кінця ковпачка дозатора ФІГ. 19; ФІГ. 20b являє собою перспективний вигляд ковпачка дозатора ФІГ. 19; ФІГ. 21 являє собою вигляд в розрізі ковпачка дозатора ФІГ. 19 по осі X-X ФІГ. 20a; 10 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 ФІГ. 22 являє собою переважний пристрій закривання ковпачка дозатора; ФІГ. 23 являє собою вигляд в розрізі по лінії X-X пристрою закривання ковпачка дозатора ФІГ. 22; ФІГ. 24a являє собою пристрій закривання ковпачка дозатора ФІГ. 22 в розтягнутому стані; ФІГ. 24b являє собою пристрій закривання ковпачка дозатора ФІГ. 22 в стиснутому стані; На ФІГ. 25a-25f показана послідовність етапів збирання ковпачка дозатора; ФІГ. 26a являє собою перспективний вигляд дозатора, що включає в себе лічильник; ФІГ. 26b являє собою перспективний вигляд дозатора, що включає в себе лічильник; На ФІГ. 27a і 27b показаний привідний механізм для лічильника; ФІГ. 28a-28d являють собою схематичні зображення, що показують частину принципу роботи привідного механізму лічильника; ФІГ. 29a-29d являють собою схематичні зображення, що показують іншу частину принципу роботи привідного механізму лічильника; На ФІГ. 30a і 30b показаний переважний привідний механізм для лічильника; На ФІГ. 30c показаний тримач (також відомий як привід лічильника або елемент, який несе зубці) переважного варіанта здійснення лічильника; На ФІГ. 30d показаний з'єднувальний елемент переважного варіанта здійснення дозатора; На ФІГ. 30e показаний перспективний вигляд зверху головної корпусної частини для використання з тримачем ФІГ. 30c; ФІГ. 31a-31d являють собою схематичні зображення, що показують частину принципу роботи переважного привідного механізму лічильника; ФІГ. 32a-32d являють собою схематичні зображення, що показують частину принципу роботи переважного привідного механізму лічильника; ФІГ. 33 являє собою перспективний вигляд лічильника; ФІГ. 34 являє собою перспективний вигляд першого кільцевого елемента лічильника ФІГ. 33; ФІГ. 35 являє собою вигляд зверху лічильника ФІГ. 33; На ФІГ. 36а-36d схематично показаний в перспективному вигляді принцип роботи лічильника; На ФІГ. 37а-37d схематично показаний на вигляді зверху принцип роботи лічильника; ФІГ. 38а-38с являють собою схематичні зображення, що показують принцип роботи лічильника; ФІГ. 39 являє собою перспективний вигляд дозатора, що включає в себе лічильник; ФІГ. 40 являє собою перспективний вигляд дозатора, що включає в себе лічильник; ФІГ. 41а-41d являють собою перспективні вигляди обмежувального кільцевого елемента; ФІГ. 42 являє собою перспективний вигляд кільцевого елемента лічильника, пристосованого для роботи з обмежувальним кільцевим елементом ФІГ. 41а-41d; і ФІГ. 43а-43с являють собою перспективні вигляди обмежувального кільцевого елемента ФІГ. 43а-43d, з'єднаного з кільцевим елементом лічильника ФІГ. 42. ДОКЛАДНИЙ ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ЗДІЙСНЕННЯ Дозатор Для пояснення винаходу, спочатку забезпечений короткий огляд деяких ознак і принципів роботи ілюстративних дозаторів. Як використовується тут, термін "дозатор" має на увазі позначати будь-який пристрій, що має корпус, придатний для розміщення контейнера, що утримує продукт, і який має механізм для видачі продукту з контейнера при приведенні в дію. Посилаючись спочатку на ФІГ. 1-4 креслень, дозатор має корпус 1 з мундштуком 2 і поворотним закриваючим елементом 3 мундштука. Мундштук утворений у вигляді отвору 4 в окремій корпусній частині 5, що защіплюється на головній корпусній частині 6 (хоча для фахівця в даній галузі буде зрозуміло, що ця формація може бути виконана, використовуючи відлиту у вигляді одного цілого деталь). Головна частина 6 має верхню і нижню формації 7, 8 (див. ФІГ. 5a), і мундштучна частина має верхню і нижню комплементарні формації 9, 10 (див. ФІГ. 8), які зчіплюються, коли мундштучна частина ковзає знизу для зчеплення з головною частиною. Окрема корпусна частина 5 має виріз 11 відносно головної корпусної частини 6 для утворення впускного отвору 12 для повітря, що відкривається назовні закриваючим елементом 3, коли він відкритий. Балончик С для лікарського засобу прикріплюється до корпусної частини 6. Балончик С для лікарського засобу також відомий як джерело або контейнер речовини. У переважних варіантах здійснення, джерело С речовини являє собою дозуючий інгалятор під тиском (ДІТ). Безпосередньо у впускному отворі 12 для повітря є захисний елемент 13 від пальців. Він зміцнюється посилюючими фланцями 14, які додатково захищають кулачковий механізм, що підлягає опису в наступному абзаці. 11 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Над захисним елементом 13, послідовність з чотирьох ребер 151, 152 (на ФІГ. 7) проходить і забезпечує жорсткість конструкції. Кінцеві ребра 151 довші і забезпечують кінцеві упори для заслінки виконавчого механізму, описаного нижче, у випадку неправильної роботи. Внутрішні ребра 152 працюють як обмежувачі потоку для того, щоб викликати падіння тиску між впускним отвором 12 і отвором 4, коли механізм був приведений в дію, головним чином для керування витратою повітря через пристрій. Закриваючий елемент 3 (див. ФІГ. 6, 12 і 13) повертається навколо осі А, що знаходиться низько в корпусі 6 в з'єднанні між двома корпусними частинами. Вал 21 з С-подібним перерізом сформований за одне ціле із закриваючим елементом 3, за допомогою перемичок 22. Вал має кулачкову конструкцію 23 (див. ФІГ. 4), що містить два кулачкових виступи 231 і 232, разом з двома пальцями, центральним пальцем 24 і зовнішнім пальцем 25. Останній виконаний за одне ціле з одним з пари дисків 26, між якими є кулачкові виступи, вал підтримується підшипниковим чином за допомогою частково круглих опорних поверхонь 27 у фланцях 28, виконаних за одне ціле в головній корпусній частині 6 (див. ФІГ. 5a). На лінії з'єднання між двома корпусними частинами 5 і 6 додаткові співвісні виїмки 29 забезпечені в головній корпусній частині 6 для вала 21. Корпусні частини 5, 6 і закриваючий елемент 3 (з валом і кулачковою конструкцією) в описаних варіантах здійснення виконані з відлитого поліпропіленового матеріалу, за допомогою чого вони можуть встановлюватися один на один з дуже невеликим згинанням. Балончик С утримується в отворі 31 на верхньому кінці головної корпусної частини 6, де корпусна частина проходить повністю навколо клапанної обтиснутої ділянки CP балончика С. Всередині головної корпусної частини, у напрямку всередину отвору, сформовані внутрішні канавки 32 (ФІГ. 5a). З'єднувальний елемент 41 (див. ФІГ. 9, 10 і 11) розміщений з можливістю ковзання в корпусі, причому канавки 32 зчіплюються ребрами 42 на його периферії. З'єднувальний елемент в цьому варіанті здійснення також виконаний з відлитого поліпропілену. По центру з'єднувальний елемент має гніздо 43 для розміщення носика або вихідного стрижня S балончика C. Гніздо продовжується гнучкою трубкою 44, яка має тонку стінку, місце 45, що згинається, і сопловий кінець 46. Це знаходиться в рухомому випускному елементі 48 з'єднувального елемента. Головна частина 411 з'єднувального елемента 41 і випускний елемент 48 з'єднуються за допомогою гнучкого шарніра 49, в формі двох мембран 491, 492, на відповідних сторонах з'єднувального елемента між вушками 561, 562 і язичками 563, 564. Язички взаємно з'єднані за допомогою стрижня 52, що має сопловий отвір 53. Між вушками 561, 562 і на кожній стороні місця 45, що згинається, проходять два слідкувальних елементи 541, 542, які виконані за одне ціле з відповідними вушками 561, 562 і на які впливають кулачкові виступи 231, 232 (див. ФІГ. 6), з проміжним розташуванням язичкових елементів 551, 552, що проходять від внутрішньої частини головної корпусної частини 6, щоб реагувати на латеральну дію на з'єднувальний елемент від кулачкової конструкції. Слідкувальні елементи 541, 542 мають закруглені ділянки 56, з центром на осі шарніра, з верхнім і нижнім стопорами 571, 572 переміщення клапана. Вушка 561, 562 мають на їх сторонах, повернутих в тому ж напрямку, що і закруглені ділянки 56, пари поворотних затискачів 581, 582 для розміщення з можливістю повороту заслінки, що підлягає опису нижче. На тій же стороні відливка, пара клямок 591, 592 забезпечена на язичках 563, 564. У видавальних пристроях за попереднім рівнем техніки було виявлено, що надійна подовжня дія на з'єднувальний елемент (тобто рух вздовж подовжньої осі головної корпусної частини 6, що здійснюється вздовж довгої осі головної корпусної частини) не була забезпечена. Наприклад, зусилля від кулачка не завжди перетворювалося в достатнє подовжнє переміщення з'єднувального елемента, що негативно впливало на видачу лікарського засобу з джерела лікарського засобу, або дію лічильника (описаного нижче - лічильник приводиться в дію за допомогою руху з'єднувального елемента). Для подолання цієї проблеми, пропонуються ознаки, показані на ФІГ. 5a-5e, на яких показаний переважний варіант здійснення головної корпусної частини 6, що містить напрямну 15 вздовж задньої стінки головної корпусної частини. Дві напрямних рейки 20 забезпечені в напрямній, і виступ 34 забезпечений на нижній ділянці основи (який проходить від задньої стінки головної корпусної частини). У напрямну саджається кулачковий слідкувальний елемент 16, що має основу 17. Два, по суті, жорстких виступи 18a і 18b проходять від основи 17. Дві напрямних рейки 19a, 19b розміщені на задній частині основи 17. Кулачковий слідкувальний елемент 16 ковзає в подовжньому напрямку в напрямній 15 головної корпусної частини 6, при цьому напрямні рейки 20 і 19a, 19b взаємодіють для утримання кулачкового слідкувального елемента 16 в напрямній 12 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 15. Кулачкові виступи 231, 232 контактують з нижньою поверхнею виступів 18a, 18b, і з'єднувальний елемент саджається на верхню поверхню виступів 18a, 18b. По суті, кулачкові виступи непрямо можуть прикладати зусилля до з'єднувального елемента за допомогою кулачкового слідкувального елемента. Оскільки виступи 18a, 18b є, по суті, жорсткими, весь кулачковий слідкувальний елемент переміщується в подовжньому напрямку вгору і вниз, коли кулачкова конструкція прикладає направлене вгору зусилля на виступ. У переважному варіанті здійснення, виступи 18a, 18b залишаються жорстко на місці, і кулачковий слідкувальний елемент переміщується з ковзанням в напрямній головної корпусної частини. По суті, це забезпечує можливість надійнішої подовжньої дії з'єднувального елемента 41. Для сприяння виробничому і складальному процесу, пружно деформовані затискачі 35 розміщуються вздовж нижнього краю основи кулачкового слідкувального елемента. Затискачі виконані з можливістю взаємодії з виступом 34 в головній корпусній частині 6. Під час збирання, кулачковий слідкувальний елемент розміщується в напрямну, і пружно деформовані затискачі зчіплюються з виступом 34 для утримання кулачкового слідкувального елемента на місці (тобто вздовж нижнього краю головної корпусної частини). Затискачі і виступ виконані таким чином, що зусилля, що створюється кулачком, коли відкривається мундштук, набагато більше, ніж зусилля, яке можуть витримувати затискачі. По суті, затискачі не впливають на роботу кулачкового слідкувального елемента під час використання. Заслінка 61 (див. ФІГ. 14, 15 і 16) має вісь В повороту. На протилежних кінцях осі, заслінка має невеликі упорні фланці 62, з поворотними штифтами 60, встановленими від них. До центра відносно штифтів утворені два потовщення 63. Кожне має палець 64, 65, що проходить похило вниз від нього. Одне з потовщень має пружинну петлю 66, що проходить назад, всередину і також уперед, при цьому її дистальний кінець 67 розташований поруч із потовщенням, до якого прикріплений її проксимальний кінець 68. У потовщеннях 63 від штифтів виконані отвори 69, утворені зверху, і фіксатори 70, що проходять нижче отворів. Вони мають фіксуючі поверхні 71, утворені під час формування за допомогою виступів через отвори. Фіксатори мають кулачкові поверхні 72. Вони розміщені таким чином, щоб впиратися в клямки 591, 592, коли пристрій знаходиться в положенні готовності. Клямки потім проходять через кінець кулачкових поверхонь і входять в зчеплення на фіксуючих поверхнях. Заключна ознака заслінки являє собою язичковий елемент 73, який проходить між слідкувальними елементами 541, 542, для керування витіканням повітря, яке інакше може відбуватися. Тепер буде описана робота пристрою. На початку, пристрій закритий, і гнучкі елементи розслаблені. Іншими словами, заслінка знаходиться в її верхньому положенні ближче по ходу, як показано на ФІГ. 3, 9 і 17 (4), і випускний елемент 48 з'єднувального елемента знаходиться в його нижньому положенні. Заслінка утримується в цьому положенні за допомогою її пружини 66, підтримуючи за допомогою неї дистальний кінець 67 на упорі 81, виконаному на вушку 562, і заслінку 61 з розміщенням на вінці 41a з'єднувального елемента. Випускний елемент 48 з'єднувального елемента повертається вниз, внаслідок схильності зігнутого місця до випрямлення в його вихідний сформований стан. Його положення керується за допомогою двох пальців 82, які виступають латерально від стрижня 52 таким чином, щоб впиратися в кулачкові виступи 231, 232. При відкриванні закриваючого елемента кулачкові виступи впливають за допомогою, по суті, жорстких виступів 18a, 18b кулачкових слідкувальних елементи 16 на слідкувальні елементи 541, 542 з'єднувального елемента 41. Кулачковий слідкувальний елемент 16 ковзає в напрямній 15 головної корпусної частини 6, що підіймає з'єднувальний елемент 41 проти внутрішньої пружини (не показана) дозуючого клапана в балончику, зі зміщенням стрижня S всередину балончика. Коли закриваючий елемент 3 повертається, центральний палець 24 між кулачковими виступами зчіплюється з виступом 83, що має виїмку, між пальцями 82 на випускному елементі з'єднувального елемента. Ця дія підіймає випускний елемент і закриває зігнуте місце. Подальше підняття з'єднувального елемента відкриває клапан балончика, і доза, відміряна клапаном балончика, випускається у впускний кінець гнучкої трубки. Вона утримується там за допомогою зігнутого місця, що працює як закритий клапан. Природно, доза утримується, тільки поки випускний елемент 48 з'єднувального елемента утримується у верхньому положенні готовності, в яке він був переміщений. Це досягається за допомогою клямок 591, 592, що проходять вздовж кулачкових поверхонь 72 заслінки 61 (див. ФІГ. 13, 14 і 16) і, що зчіплюються з фіксуючими поверхнями 71. Коли клямки переміщуються в зчеплення, фіксатори 70 переміщуються назад, повертаючи заслінку вниз проти дії пружини 66. Як тільки клямки звільняють кінець кулачкових поверхонь, пружина 66 спонукає фіксатори 13 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 переміщуватися повністю під клямки. Зазор є для того, щоб випускний елемент 48 продовжував повертатися далі, доти, поки центральний палець 24 не вийде із зчеплення з виступом 83. Пристрій тепер готовий для інгаляції. Вдихання через мундштук викликає повітряний потік, що направлений вниз через впускний отвір 12 для повітря, що відкривається назовні при відкриванні закриваючого елемента, і що впливає на заслінку 61. Заслінка спонукається переміщуватися вниз проти дії пружини 66, звільняючи клямки 591, 592. Зігнута трубка прагне випрямлятися під дією її власної пружності і тиску утримуваної дози; таким чином, випускний елемент випрямляється за допомогою згинання шарнірів 491, 492, і доза випускається через сопло в мундштук для інгаляції, при цьому сопло проходить через отвір 4 мундштука, коли дози випускаються. Геометричне розташування заслінки і випускного елемента 48 можна побачити на ФІГ. 17. Вісь В повороту заслінки розташовується на відстані від осі D повороту шарнірної частини, з точкою зчеплення клямок 591, 592 і фіксаторів 70, що лежить між паралельними площинами B' і D', що проходять через осі В і D. Фактичні точки зчеплення лежать на стороні заслінки загальної площини Р, що проходить через осі. Після використання, закриваючий елемент мундштука закривається. Повертання кулачкової конструкції дозволяє з'єднувальному елементу 41 повертатися вниз, і палець 24 проходить через виступ 83, який має виїмку, внаслідок кулачкових поверхонь на його зворотних поверхнях. У випадку, якщо зігнута трубка втратила свою пружність і повільно відкривається, палець 64, на стороні пружини осі повороту заслінки, діє на вушко 85, що сформоване за одне ціле з вушком 563 випускного елемента і проходить за вісь Н шарніра. Таким чином, шарнірна частина переміщується в її відкрите положення. Додатковою подією є закривання закриваючого елемента мундштука без інгаляції. У цьому випадку, палець 65 зчіплюється пальцем 25 для відхилення заслінки в її положення, в якому випускний елемент випускає дозу. Пружина 66 повертає заслінку після цього її переміщення (яке, звичайно, відбувається при закриванні, навіть якщо доза була випущена при інгаляції). Таким чином, пристрій повертається в його вихідне положення, в якому пружні елементи з пластикового матеріалу розслаблені. Всі складові елементи пристрою (за винятком балончика) сформовані з поліпропілену, за винятком заслінки, пружина якої обумовлює використання ацетального співполімеру. Конструкція ковпачка дозатора Як розглянуто вище, допуски довжини балончика і його носика й інших складових елементів, з якими балончик знаходиться в контакті, означають, що балончик не завжди розміщується в однаковому положенні відносно корпусу і ковпачка дозатора (не показано на ФІГ. 1-4, але ковпачок оточує верхню ділянку балончика і з'єднаний з головною корпусною частиною 6). Оскільки балончик С, переважно, розміщується таким чином, що переміщення з'єднувального елемента може виконувати видачу точної дози лікарського засобу, існує необхідність того, щоб пристрій компенсував висоту балончика С, що варіюється, і/або його носика відносно корпусу. Тепер будуть описуватися конструкція ковпачка дозатора, пристрій закривання ковпачка дозатора і ковпачок дозатора, який був виконаний таким чином, щоб компенсувати ці допуски і забезпечувати можливість роботи дозатора, як передбачається. З посиланням на ФІГ. 18-21, ковпачок 91 дозатора має множину отворів 93, що мають таку форму і виконані так, щоб зчіплюватися з виступами 51 на головній корпусній частині 6 таким чином, що ковпачок дозатора і головна корпусна частина залишаються прикріпленими одне до одного. Нижній відкритий кінець 92 (ковпачок дозатора показаний вверх ногами на ФІГ. 19) має таку форму і такі розміри, щоб розміщувати ділянку балончика, яка проходить від головної корпусної частини, коли змонтована в головній корпусній частині. Ковпачок дозатора також може мати таку форму і такі розміри, щоб розміщувати рахунковий механізм між ковпачком дозатора і балончиком. До збирання з пристроєм закривання ковпачка дозатора, ковпачок дозатора має відкритий верхній кінець 94. Множина зубців 101 забезпечена вздовж верхньої частини ковпачка дозатора. Ці зубці виконані з можливістю зчеплення з пристроєм закривання ковпачка дозатора для запобігання обертанню, як тільки останній знаходиться в правильному положенні. Переважно, зубці забезпечені щонайменше частково навколо окружності верхньої частини ковпачка дозатора. Це буде описано детальніше нижче. У переважних варіантах здійснення, навколо окружності верхньої частини ковпачка дозатора є три зубчаті секції, із зазорами 95 між кожною секцією. Кожна зубчата секція має нижню похилу поверхню 102. Крім того, це буде описано детальніше з посиланням на пристрій закривання ковпачка дозатора. Один або більше виступи 111 також можуть бути забезпечені вздовж верхньої частини ковпачка 91 дозатора, які виконані з можливістю зчеплення з ділянкою пристрою закривання 14 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 120 ковпачка дозатора, що має відповідну форму, для сприяння утриманню пристрою закривання ковпачка дозатора на місці, як тільки вставлено в кінець ковпачка дозатора. У переважних варіантах здійснення, для кожного зазору 95 є один виступ 111. Тепер буде описуватися пристрій закривання ковпачка (або 'пробка'), який працює з вищеописаним ковпачком 91 дозатора для закривання кінця дозатора, і компенсує будь-які допуски довжини контейнера. З посиланням на ФІГ. 22-24, пристрій закривання 120 ковпачка дозатора містить верхню ділянку 121 для закривання ковпачка і нижню ділянку 122 для закривання ковпачка. Верхня 121 і нижня 122 ділянки для закривання ковпачка відділені ділянкою 130, 131, 132, 133, що має два стійких положення. Верхня ділянка 121 для закривання ковпачка містить множину гребенів або ребер 124, які проходять радіально, розташованих на нижній стороні або нижній поверхні верхньої ділянки 121 для закривання ковпачка. Верхня ділянка 121 для закривання ковпачка виконана з можливістю зчеплення з верхнім відкритим кінцем 94 ковпачка 91 дозатора і закривання верхнього відкритого кінця 94, коли вказані два елементи зчеплені. Виступи в формі гребенів або ребер 124, які проходять радіально, виконані з можливістю зчеплення із зубцями 101 на верхньому краї ковпачка 91 дозатора для запобігання обертанню пристрою закривання 120 ковпачка дозатора, коли зчеплений з ковпачком 91 дозатора. Більше того: ребро 141 на окружному краї верхньої ділянки 121 для закривання ковпачка виконане з можливістю зчеплення з виступами 111 в ковпачку 91 дозатора для сприяння утриманню пристрою закривання ковпачка дозатора на місці, як тільки вставлене в кінець ковпачка дозатора. Нижня ділянка 122 для закривання ковпачка має нижню поверхню, яка виконана з можливістю контактування з кінцем ємності С в дозаторі, коли пристрій закривання ковпачка дозатора зчіплюється з ковпачком дозатора. Множина виступів 123 також розташована радіально навколо нижньої ділянки для закривання ковпачка. Виступи 123 виконані з можливістю зчеплення з похилою ділянкою 102 ковпачка 91 дозатора, як буде описано нижче. Ділянка 130, 131, 132, 133, що має два стійких положення, містить по суті жорсткий сепаратора 130 і пружно деформований сепаратор 131. По суті жорсткий сепаратор 130 прикріплений до або виконаний за одне ціле з верхньою ділянкою 121 для закривання ковпачка. Пружно деформований сепаратор 131 з'єднаний з по суті жорстким сепаратором 130 на одному кінці за допомогою пружно деформованого з'єднання 132, і пружно деформований сепаратор 131 з'єднаний з нижньою ділянкою 122 для закривання ковпачка на іншому кінці за допомогою пружно деформованого з'єднання 133. Конструкція пружно деформованого сепаратора 131 і пружно деформованих з'єднань 132, 133 виконана таким чином, щоб дозволяти закриваючому пристрою ковпачка дозатора перемикатися або перейти між першою стійкою формою, в якій ділянка, що має два стійких положення, розтягнута (показано на ФІГ. 24a), і другою стійкою формою, в якій ділянка, що має два стійких положення, стиснута (показано на ФІГ. 24b). Верхня 121 і нижня 122 ділянки пристрою закривання ковпачка дозатора зближуються одна з одною у другій стійкій формі (тобто стиснутому стані). Як можна побачити на ФІГ. 24a і 24b, кут між зовнішньою поверхнею по суті жорсткого сепаратора 130 і зовнішньою поверхнею пружно деформованого сепаратора 131 є, в загальному значенні, тупим, коли пристрій закривання ковпачка знаходиться в першій стійкій формі, і, в загальному значенні, гострим, коли пристрій закривання ковпачка знаходиться у другій стійкій формі. Призначення цих двох стійких форм буде пояснене нижче. Конструкція пружно деформованого сепаратора 131 і пружно деформованих з'єднань 132, 133 виконана таким чином, що ділянка, що має два стійких положення, як тільки в одній з двох стійких форм, залишається в цій стійкій формі. Зусилля, що прикладається до верхньої ділянки 121 для закривання ковпачка, потрібне для перемикання ділянки, що має два стійких положення, з першої у другу стійку форму. По суті, зусилля, необхідне для перемикання ділянки, що має два стійких положення, є пропорційним зусиллю, необхідному для деформації пружно деформованого сепаратора 131 в достатній мірі, таким чином, що пружно деформований сепаратор 131 може пройти через по суті горизонтальне положення (наприклад, див. ФІГ. 23 і 24), яке співпадає з найкоротшою відстанню між пружно деформованими з'єднаннями 132, 133. Ковпачковий вузол дозатора, що містить ковпачок 91 дозатора і пристрій закривання 120 ковпачка дозатора, тепер буде описаний з посиланням на ФІГ. 25a-25f. На ФІГ. 25a, ковпачок 91 дозатора прикріплений до головної корпусної частини 6 дозатора (не показаний). Верхній відкритий кінець ковпачка дозатора виконаний з можливістю розміщення ємності або контейнера С, який вставляється через верхній отвір, і носик S саджається в з'єднувальний елемент 41 в корпусі (не показаний). Як альтернатива, контейнер С може розміщуватися до прикріплення ковпачка 91 дозатора до головної корпусної частини 6. 15 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 На ФІГ. 25b, 25c і 25d (як тільки ємність С правильно розміщена), пристрій закривання 120 ковпачка дозатора (в його першій стійкій формі, тобто розтягнутій) опускається у верхній відкритий кінець ковпачка 91 дозатора доти, поки нижня ділянка 122 для закривання ковпачка не розміститься на кінці ємності C. Для того, щоб це сталося, кожний з виступів 123 на нижній ділянці 122 вирівнюється з відповідним зазором 95 між зубчатими секціями або верхнім відкритим кінцем ковпачка, що дозволяє закриваючому пристрою 120 ковпачка пройти до ємності С. На ФІГ. 25e, пристрій закривання 120 ковпачка повертається. Виконуючи це, виступи 123 зчіплюються з похилою поверхнею 102 під кожною із зубчатих секцій 91. Кожний з похилих ділянок 102 виконаний таким чином, що обертання пристрою закривання 120 ковпачка в одному напрямку приводить в рух виступи (і, отже, пристрій закривання ковпачка) вниз у напрямку до ємності С, що втягує пристрій закривання 120 ковпачка далі в ковпачок 91 дозатора. Більше того: це направлене вниз приведення в рух штовхає нижню ділянку 122 для закривання ковпачка до кінця ємності C. Обертання, що продовжується, після первинного контакту між виступом 123, похилою ділянкою 102 і кінцем ємності, буде прикладати позитивне зусилля вздовж подовжньої осі дозатора до ємності. Величина обертання пристрою закривання 120 ковпачка дозатора залежить від довжини ємності і/або її носика (тобто допусків, які компенсуються), і чи є або ні бажаним позитивний тиск на ємності. Під час збирання, величина обертання може визначатися до вставляння пристрою закривання 120 ковпачка дозатора (наприклад, за допомогою вимірювання висоти кінця ємності відносно корпусу), і складальне обладнання може бути виконане таким чином, щоб повертати пристрій закривання ковпачка на певний кут повороту (передбачаючи, що нахил похилої ділянки 101 відомий). Як альтернатива, пристрій, що вимірює зусилля, може використовуватися під час збирання для вимірювання зворотного зусилля, що визначається на пристрої закривання 120 ковпачка, коли він обертається, (або збільшення крутного моменту, необхідного для повороту пристрою закривання ковпачка), при цьому машина виконана з можливістю зупинки обертання, коли встановлене зусилля досягає порогового значення або необхідного рівня. На ФІГ. 25f, і як тільки необхідне обертання пристрою закривання 120 ковпачка було досягнуте, верхня ділянка 121 пристрою закривання ковпачка штовхається вниз у напрямку до ємності таким чином, що він перемикається з першої стійкої форми (тобто розтягнутої) у другу стійку форму (тобто стиснуту). У другій стійкій формі (як показано), гребені або ребра 124, що проходять радіально, на нижній стороні верхньої ділянки 121 зчіплюються із зубчатими ділянками 101 на верхньому кінці ковпачка 91 дозатора. Таке зчеплення між гребенями або ребрами 124 і зубчатими ділянками 101 запобігає подальшому обертанню (в будь-якому напрямку) пристрою закривання 120 ковпачка. Більше того: виступи 111 в ковпачку 91 дозатора зчіплюються з ребром 141 у верхній ділянці 121 для закривання ковпачка для сприяння утриманню пристрою закривання ковпачка дозатора на місці, як тільки вставлений в кінець ковпачка дозатора. Оскільки контейнери С під тиском, в загальному значенні, мають увігнуті кінці, пристрій закривання 120 ковпачка може пройти нижче початкового рівня нижньої ділянки 122 в увігнуту ділянку таких контейнерів. Потрібно зазначити, що, оскільки зусилля потрібне для деформації пружно деформованого сепаратора 131 для подолання горизонтального положення, як описано вище (і, отже, перемикання ділянки, що має два стійких положення, з другої в першу стійку форму), пристрій закривання 120 ковпачка дозатора захищений від випадкового відкривання. По суті, як тільки пристрій закривання ковпачка дозатора знаходиться у другій стійкій формі, дуже важко демонтувати або видалити пристрій, що підвищує безпеку і надійність дозатора, оскільки це ускладнює для користувача підробку або розбирання дозатора. У переважних варіантах здійснення, ковпачок 91 дозатора є прозорим, таким чином з-під поверхні можуть зчитуватися показники лічильника. Як альтернатива, прозора ділянка, що утворює вікно, може бути забезпечена на ковпачку дозатора. Переважно, ковпачок 91 дозатора виконаний з поліпропілену (наприклад, R7051-10N). У переважних варіантах здійснення, пристрій закривання 120 ковпачка дозатора виконаний з поліпропілену (наприклад, ELTEX 200CA25). Лічильник Тепер буде описуватися лічильник для рахунка кількості доз, що залишилися в контейнері для лікарського засобу, або кількості доз, виданого з контейнера для лікарського засобу, для використання з видавальним пристроєм, описаним вище. Привідний механізм 16 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Термін "привідний механізм" потрібно широко інтерпретувати як будь-який засіб, за допомогою якого видача дози з контейнера для лікарського засобу пов'язана з рахунком, що виконується лічильником. В описаних варіантах здійснення, видача дози буде включати вертикальне переміщення, наприклад з'єднувального елемента 41, як описано раніше. В описаному переважному варіанті здійснення, це вертикальне переміщення перетворюється в крокове обертання, яке рахується. В інших варіантах здійснення, вертикальне переміщення, яке перетворюється в крокове обертання лічильника, може являти собою переміщення контейнера для лікарського засобу. На ФІГ. 26a і 26b схематично показаний дозатор 200, що має лічильник 203 і привідний механізм 205. Лічильник містить другий кільцевий елемент 201 і перший кільцевий елемент 202. Привідний механізм 205 являє собою механізм собачки і зубців, що має елемент 204, який несе собачку (не показаний на ФІГ. 26b), і елемент 206, що несе зубці (частково прихований з виду на ФІГ. 26b). У цьому конкретному варіанті здійснення, елемент 206, який несе зубці, являє собою порожнистий циліндр, виконаний за одне ціле з другим кільцевим елементом 201. Елемент 204, який несе собачку, проходить повністю навколо елемента 206, який несе зубці. Також може використовуватися зворотна конфігурація, тобто елемент 206, який несе зубці, може виконуватися за одне ціле з другим кільцевим елементом 201. Ця конструкція показана на ФІГ. 30. Дві собачки 208 утворені вирізаною ділянкою елемента 204, який несе собачку. Собачки функціонально зчіплюються з кільцем зубців 210, сформованих на повернутій назовні поверхні елемента 206, який несе зубці, за допомогою виступів, які проходять всередину, на вершинах собачок, як буде описуватися детальніше пізніше. Пара важелів 212a, 212b проходить вниз від елемента, який несе собачку, на кожній стороні вузла дозуючого клапана. Важелі можуть бути підпружинені відносно, або прикріплені до, верхньої ділянки з'єднувального елемента (прихований з виду) (див. також Фіг. 30c і 30d). З'єднувальний елемент переміщується вертикально, коли видається доза. Як альтернатива, важелі можуть бути підпружинені відносно, або прикріплені до контейнера, що переміщується, наприклад контейнера, що переміщується, для лікарського засобу. Дія піднімання з'єднувального елемента (який викликає випуск дози з контейнера С для лікарського засобу під тиском) прикладає направлене вгору зусилля на елемент 204, який несе собачку, в напрямку, паралельному відносно вертикальної осі 214 дозатора 200. Це приводить до фрикційного зчеплення між собачкою(ами) і зубцями. В свою чергу, елемент 206, який несе зубці, і другий кільцевий елемент 201 обертаються (за годинниковою стрілкою в цьому конкретному випадку) навколо вертикальної осі 214 на один крок. Як тільки доза випущена, і закриваючий елемент мундштука закривається або закритий, з'єднувальний елемент і елемент, який несе собачку, здатні переміщуватися вниз в їх первинні положення за допомогою, наприклад, внутрішньої пружини (не показана) контейнера для лікарського засобу. Це направлене вниз переміщення також приводить до фрикційного зчеплення між елементами, який несуть собачку і який несе зубці, приводячи до додаткового обертання за годинниковою стрілкою елементів 206, 201 навколо вертикальної осі 214 на один крок. У сукупності, ці два кроки обертання задають "повне" крокове обертання другого кільцеподібного елемента 201 з першого у друге положення. На ФІГ. 27а показаний ілюстративний привідний механізм 205, в якому кільце зубців 210 розміщене на повернутій всередину поверхні елемента 206, який несе зубці, при цьому елемент 204, який несе собачку, розміщений в його отворі. Потрібно розуміти, що елементи, які несуть собачку і зубці, знаходяться в зворотній конфігурації в порівнянні з конфігурацією, показаною на ФІГ. 26a і 26b, хоча принцип роботи привідного механізму залишається, по суті, таким же. Дві собачки 402а, 402b виконані у вигляді одного цілого в елементі 204, що несе собачку, за допомогою вирізаної ділянки його корпусу. Якщо дивитися з цієї перспективи, кожна собачка проходить у напрямку до кільця зубців 210 в кільцевій площині елемента 204, який несе собачку, під близько одним і тим же (але протилежним) кутом α, β. Друга (нижня) собачка 402b зміщена в окружному напрямку відносно першої (верхньої) собачки 402а. Кожна собачка має закріплений кінець і вільний кінець. Фланець 408а, 408b виступає радіально назовні від кожного з вільних кінців для функціонального зчеплення із зубцями. Клапанний стрижень вузла дозуючого клапана вставляється вниз через прохідний отвір в основі елемента 204, який несе собачку, таким чином, щоб спиратися на уступ 420 в стрижневому блоці 422. При роботі, і якщо дивитися з цієї перспективи, елемент 204, який несе собачку, переміщується вгору і вниз і обертається відносно елемента 206, який несе зубці. Для зручності, 17 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 направлені вгору і вниз переміщення елемента 204, який несе собачку, будуть називатися "рахунковим ходом" і "зворотним ходом", відповідно. Ці терміни використовуються тільки для зручності, і їх не треба інтерпретувати як такі, що означають, що рахунок виконується тільки під час рахункового ходу. Для фахівців в даній області буде очевидним (і з подальшого опису), що рахунок може виконуватися під час рахункового ходу, зворотного ходу або комбінації обох ходів. На ФІГ. 28а-28d показана послідовність розрізів привідного механізму під час рахункового ходу. На ФІГ. 28а, елемент, який несе собачку, спирається на зубці за допомогою виступаючого блока 510. Направлене вгору зусилля на елемент, який несе собачку, спочатку приводить до фрикційного зчеплення між фланцем 408а першої (верхньої) собачки 402а і вертикальною гранню 512 зуба 502. Ця дія направляє елемент, який несе собачку, по суті, вертикально вгору, доти, поки фланець 408b другої (нижньої) собачки 402b не зчепиться з нижньою, похилою гранню 514 зуба 506 (ФІГ. 28b). Це виконує направлене вгору діагональне переміщення, яке продовжується доти, поки фланець 408b не досягне, і потім не пройде через, вершини 516 зуба 506 (ФІГ. 28с і 28d, відповідно). Одночасно, перша (верхня) собачка 402а трохи згинається всередину, щоб дозволити фланцю 408а пройти через зуб 502 (ФІГ. 28с). Пунктирні стрілки означають напрямок переміщення. На ФІГ. 29а-29d показана послідовність розрізів привідного механізму під час зворотного ходу. Елементи, подібні елементам ФІГ. 28, позначені подібними посилальними позиціями. На ФІГ. 29а, яка відповідає, по суті, ФІГ. 28d, фланець 408а першої (верхньої) собачки 402а переміщується вертикально вниз доти, поки він фрикційно не зчепиться з верхньою, похилою гранню 518 зуба 502, приводячи до направленого вниз діагонального переміщення. На ФІГ. 29b, фланець 408а продовжив переміщуватися далі вниз по грані 518, і блок 510 тепер зчіплюється з верхньою, похилою гранню 520 зуба 504. Одночасно, друга (нижня) собачка 402b трохи згинається всередину, щоб дозволити фланцю 408b пройти через зуб 504. Це продовжується доти, поки елемент, який несе собачку, знов не буде спиратися на зубці (ФІГ. 29с і 29d). ФІГ. 29d, по суті, відповідає ФІГ. 28а, але повернута на один зуб, тобто від зуба 506 до зуба 504. Посилаючись на ФІГ. 27b, на ній показаний бічний профіль собачок 402а і 402b і фланців 408а і 408b. Кожний фланець містить грань 440 привідної взаємодії, яка контактує із зубом під час привідної взаємодії цього фланця 408. Кожний фланець також містить грань 430 ковзної взаємодії, яка дозволяє фланцю 408 контактувати і підійматися над зубом без зчеплення із зубом. Великі стрілки позначають грані фланців собачок, які контактують із зубцями під час одного з ходів. Протилежні грані (показані без стрілок) контактують із зубцями під час іншого ходу. Кут γ (який являє собою кут нахилу грані 430 ковзних взаємодії фланця відносно вертикальної осі на фігурі) повинен бути досить великим, щоб дозволяти фланцю 408b підійматися і пройти через зубці, коли фланець 408а зчіплюється із зубом (тобто грань 440а привідної взаємодії знаходиться в контакті з і привідним чином зчіплюється із зубом). Кут більше 15° є переважним. Якщо кут менший 15°, собачка може не підійматися над зубом. На ФІГ. 30а показаний переважний варіант здійснення привідного механізму 205, в якому кільце зубців 210 розміщене на повернутій назовні поверхні елемента 206, який несе зубці, який розташований в отворі елемента 204, який несе собачку. У цьому варіанті здійснення, елемент, який несе зубці, являє собою тримач (також відомий як привід лічильника), і елемент, який несе собачку являє собою друге кільце (або одиничне кільце) лічильника. Дві собачки 402а, 402b виконані у вигляді одного цілого в елементі 204, що несе собачку, за допомогою вирізаної ділянки його корпусу. Якщо дивитися з цієї перспективи, кожна собачка містить два важелі, які проходять у напрямку до кільця зубців 210 в кільцевій площині елемента 204, який несе собачку. Друга собачка 402b зміщена в окружному напрямку відносно першої собачки 402а. Фланець 408а, 408b виступає радіально назовні від точки, в якій два важелі сходяться, для функціонального зчеплення із зубцями. На ФІГ. 30b показаний бічний профіль собачок 402а, 402b. Позиції ФІГ. 27b стосуються подібних ознак ФІГ. 30b. Як і у випадку ФІГ. 27b, кут γ (тобто кут ковзної грані 430 зчеплення від вертикалі креслення) повинен бути досить великим, щоб дозволяти ковзній зчіпній грані 430 підійматися вгору і переміщуватися через зуб (не показано). Наприклад, кут, переважно, більше 15°. Більш переважно, кут, приблизно, становить 45°. Також потрібно зазначити, що орієнтація першої собачки 402а є зворотною відносно орієнтації, показаної на ФІГ. 27b. Потрібно розуміти, що зчеплена собачка (тобто собачка в привідному зчепленні із зубом) піддається зусиллю стиснення, яке спонукає собачку переміщуватися у напрямку до зубчатої поверхні під час зчеплення. При роботі, і якщо дивитися з цієї перспективи, елемент 206, який несе зубці, переміщується вгору і вниз (що приводиться в рух за допомогою дії з'єднувального елемента, як описано 18 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 вище), спонукаючи елемент 204, який несе собачку, обертатися відносно елемента 206, який несе зубці. Для зручності, направлені вгору і вниз переміщення елемента 206, який несе зубці, будуть називатися "рахунковим ходом" і "зворотним ходом", відповідно. У переважному варіанті здійснення лічильника, елемент, який несе собачку, (тобто другий кільцевий елемент, або одиничне кільце лічильника) забезпечений з двома групами собачок, розташованими, по суті, з 180° рознесенням навколо елемента, який несе собачку. Друга група собачок не показана на ФІГ. 30a. На ФІГ. 30c показаний тримач 206 (або елемент, який несе зубці, або привід лічильника) відповідно до переважних варіантів здійснення. У цьому переважному варіанті здійснення, тримач містить ділянку 220, яка має виїмку, що має таку форму і розміри, щоб зчіплюватися ковзним чином з виступами (230), що мають відповідну форму, на внутрішній стороні головної корпусної частини 6 (див. ФІГ. 30e). Тільки один виступ 230 показаний на фігурі. У переважних варіантах здійснення, другий виступ розміщений на внутрішній поверхні навпроти виступу або рейки 230, яка відповідає виїмці, яка розташована належним чином на тримачі 206. Ці виїмки і виступи забезпечують можливість переміщення тримача в подовжньому напрямку в головному корпусі і оберігають тримач від обертання навколо тієї ж осі кілець лічильника. По суті, це забезпечує надійніший рахунок, оскільки немає обертального переміщення тримача (що викликало б неправильний рахунок рахункового механізму у більшу сторону або меншу сторону). Хоча ознака 230 описується як виступ, ознака також може розглядатися як рейка. На ФІГ. 30e також показане поглиблення 240, в яке важелі тримача 206 розміщуються ковзним чином для забезпечення можливості переміщення по подовжній осі головної корпусної частини 6. Переважний тримач 206 також забезпечений з виступами 222a і 222b, які мають таку форму, щоб зчіплюватися з отворами 450a і 450b, що мають відповідну форму, в з'єднувальному елементі 41 (див. ФІГ. 30d). У такому варіанті здійснення, тримач з'єднується із з'єднувальним елементом за допомогою виступів і отворів таким чином, що подовжній рух з'єднувального елемента спричиняє подовжній рух тримача (що, в свою чергу, приводить в рух рахунковий механізм). На ФІГ. 31а-31d показана послідовність розрізів переважного привідного механізму під час рахункового ходу. На ФІГ. 31а елементи, які несуть зубці і собачку, знаходяться в стані спокою. Протиковзна планка 451, що містить виступ, що проходить від внутрішньої поверхні елемента, який несе собачку, знаходиться в зчепленому положенні, тобто, в достатній мірі, в лінію із зубцями для запобігання нерахунковому обертанню елемента, який несе собачку (тобто обертання елемента, який несе собачку, в протилежному напрямку відносно напрямку обертання елемента, який несе собачку, під час рахунка). Протиковзна планка 451 виконана таким чином, щоб перешкоджати відносному обертанню між елементом, що несе зубці, і елементом, що несе собачку, в нерахунковому напрямку за допомогою блокування руху елемента, який несе собачку. Планка проходить в достатній мірі від внутрішньої поверхні елемента, який несе собачку, щоб стикатися з одним із зубців, але не зовнішньою поверхнею елемента, який несе зубці. Направлене вгору зусилля на елементі, який несе зубці, спочатку приводить до того, що край фланця 408а входить у фрикційне зчеплення з похилою гранню 518 зуба 502, і переміщує протиковзну планку 451 зі шляху зубців для забезпечення можливості обертання. Подальше переміщення вгору елемента, який несе зубці, спричиняє обертальне переміщення елемента, який несе собачку (ліворуч на фігурі). Одночасно, внутрішня невертикальна поверхня фланця 408b (показана у вигляді позначеної стрілкою поверхні на ФІГ. 30b) контактує з вертикальним непереднім краєм 522 зуба 530, що спонукає собачку 402b підійматися з площини зубців і дозволяє собачці 402b переміщуватися через зуб без зчеплення. Обертальне переміщення елемента, який несе собачку, продовжується доти, поки фланець 408а і поверхня 518 не будуть більше контактувати. У цей момент, фланець 408b перейшов через зуб 530 і падає зворотно на площину зубців внаслідок того, що важелі собачок є пружно деформованими. Подальший направлений вгору рух елемента, який несе зубці, більше не впливає на обертання елемента, який несе собачку. Однак, друга протиковзна планка 452 (виконана аналогічно протиковзній планці 451) розташовується на шляху зубців для запобігання зворотному (тобто нерахунковому) обертанню елемента, який несе собачку. На ФІГ. 32а-32d показана послідовність розрізів привідного механізму під час зворотного ходу. Елементи, подібні елементам ФІГ. 31, позначені подібними посилальними позиціями. На ФІГ. 32а, яка, по суті, слідує за ФІГ. 31d, елемент, який несе зубці, опускається доти, поки фланець 408b першої собачки 402b не буде фрикційно зчіплюватися з нижньою, похилою гранню 524 зуба 502 (одночасно, друга протиковзна планка 452 переміщується з шляху зубців). 19 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Подальше направлене вниз переміщення елемента, який несе зубці, спричиняє обертальне переміщення елемента, який несе собачку, внаслідок фрикційного зчеплення грані 524 і фланця 408а. Грань 524 продовжує переміщуватися далі вниз фланця 408b. Одночасно, внутрішня невертикальна поверхня фланця 408а контактує з вертикальним не переднім краєм зуба, що спонукає собачку 402а підійматися від площини зубців і дозволяє собачці 402а переміщуватися через зуб без зчеплення. Обертальне переміщення елемента, який несе собачку, продовжується доти, поки фланець 408b і поверхня 524 не будуть більше контактувати. У цей момент, фланець 408а перейшов через зуб, через який він переміщувався, і падає зворотно на площину зубців внаслідок того, що важелі собачок є пружно деформованими. Подальший направлений вниз рух елемента, який несе зубці, більше не впливає на обертання елемента, який несе собачку. Однак, перша протиковзна планка 451 розташовується зворотно на шляху зубців для запобігання зворотному обертанню елемента, який несе собачку. Хоча вище описаний випадок, де елемент, який несе собачку, обертається навколо осі (тобто обертається відносно дозатора загалом), в однаковій мірі є можливим, що може обертатися елемент, який несе зубці, якщо елемент, який несе зубці, був би виконаний за одне ціле з другим кільцевим елементом, і храповий механізм був би виконаний за одне ціле з приводом лічильника (або тримачем). Природно, також є можливим, що зубці можуть бути направлені в будь-якому напрямку навколо окружності елемента, який несе зубці. Потрібно розуміти, що не потрібно виконувати обертальне зміщення за допомогою двох зчеплень (хоча, це може бути переважним), не потрібно, щоб воно містило вертикальне і обертальне переміщення. Наприклад, привідний механізм, що забезпечує тільки обертальний рух, іншими словами без вертикального переміщення, також може використовуватися. Рахунковий механізм На ФІГ. 33-40 наведені різні ілюстрації лічильника детальніше. Спочатку, звертаючись до ФІГ. 33, лічильник 203 утворений другим кільцевим елементом 201 і першим кільцевим елементом 202. Кільцеві елементи розміщені з можливістю обертання і співвісно навколо центральної осі 214, оточуючи контейнер дозатора. Перший кільцевий елемент розміщений, по суті, урівень на верхній частині другого кільцевого елемента, при цьому їх зовнішні окружні поверхні вирівняні таким чином, щоб утворювати, по суті, безперервну поверхню, що переривається тільки тонкою лінією 720, де два кільцевих елементи сходяться. Елемент 205 привідного механізму, який несе собачку, виконаний за одне ціле з другим кільцевим елементом 201. Перший ряд 701 чисел ('8', '9', '0', '1') показаний на другому кільцевому елементі 201, при цьому другий ряд 702 чисел ('0', '1', '2', '3', '4',) і третій ряд 703 чисел ('1', '1', '1') показані на першому кільцевому елементі 202. Для ясності, тільки деякі числа показані. Також можна побачити з'єднувальний механізм 700, що містить важіль 704, послідовність рівно рознесених виступів 705 і дефлектор 1002. З'єднувальний механізм забезпечує можливість з'єднання другого кільцевого елемента 201 з першим кільцевим елементом 202 таким чином, що вони можуть обертатися спільно за допомогою привідного механізму, коли з'єднані, як детально описано нижче. Рознесені виступи 705 утворені на внутрішній поверхні першого кільцевого елемента 202, і в цьому конкретному випадку проходять тільки на половині шляху навколо осі. У свій час стане зрозумілим, що залежно від використовуваної рахункової схеми, множина важелів і/або дефлекторів може бути забезпечена. Однак, тільки з метою ясності, тільки один важіль і/або дефлектор показаний на цих фігурах. У переважних варіантах здійснення лічильника, з'єднувальний механізм 700 містить чотири важелі 704, рівно рознесених навколо верхньої радіальної поверхні другого кільцевого елемента. Посилаючись тепер на ФІГ. 34, важіль 704 виконаний за одне ціле з кільцевою смугою 706, яка нерухомо розміщується в поглибленні верхньої радіальної поверхні 716 другого кільцевого елемента 201. Як альтернатива, важіль 704 може безпосередньо монтуватися на або бути виконаний за одне ціле з верхньою радіальною поверхнею 804. Важіль 704 має забезпечений пазами корпус 712, який дугоподібно проходить з приблизно такою ж кривизною, що у другого кільцевого елемента 201, і контактний кінець 710, який проходить вгору. З посиланням на ФІГ. 35, ФІГ. 33, що є виглядом зверху, перший кільцевий елемент 202 (показаний у вигляді заштрихованого кільця) змонтований з можливістю ковзання на зовнішню ділянку верхньої радіальної поверхні 804 другого кільцевого елемента (показаного у вигляді незаштрихованого кільця, частина якого прихована з виду під заштрихованим кільцем). З цієї перспективи, очевидно, що товщина першого кільцевого елемента 202, позначена 't2', становить близько однієї третини товщини другого кільцевого елемента 201, позначеної 't1'. 20 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Товщина другого кільцевого елемента 201 може бути постійною вздовж його висоти, або вона може звужуватися, при цьому вона є найбільшою на його верхній радіальній поверхні 804. Пунктирна лінія являє собою уявну граничну лінію між важелем 704 і рознесеними виступами 705, утвореними на внутрішній поверхні 902 першого кільцевого елемента 202. На ФІГ. 36 і 37 показана, в послідовності відповідних перспективних і направлених вниз виглядів, відповідно, робота з'єднувального механізму. На ФІГ. 36а і 37а показаний важіль 704 на відстані від дефлектора 1002. На ФІГ. 36b і 37b, другий кільцевий елемент 201 і важіль 704 обертаються в напрямку проти годинникової стрілки, таким чином, контактний кінець 710 важеля 704, який проходить вгору, наближається до дефлектора 1002. Дефлектор 1002 прикріплений до контейнера, або, як альтернатива, до верхньої ділянки корпусу дозатора і/або до гільзи, що оточує контейнер. Дефлектор проходить вниз тільки до такого ступеня, що корпус 712 важеля має можливість безперешкодно пройти знизу. Коли контактний кінець 710 досягає похилої грані 1004 дефлектора 1002, важіль 704 відхиляється назовні (ФІГ. 36с і 37с). У цій точці, задній кінець 718 паза 714 захоплює один із зубців 1102, тим самим спонукаючи перший кільцевий елемент 202 спільно тягнутися. Коли контактний кінець спускається вниз по грані 1006 дефлектора, зуб 1102 звільняється заднім кінцем паза, і важіль повертається в його не зігнуте положення (ФІГ. 36d і 37d). Як видно на ФІГ. 37b, контактний кінець 710 важеля 704, який проходить вгору, може мати грань 722, відповідну похилій грані 1004 дефлектора 1002, для забезпечення можливості плавного відхилення. Переважно, контактний кінець 710 направлений таким чином, що, коли він досягає вершини дефлектора 1002, важіль може негайно починати повертатися в його не зігнуте положення. Як показано тут, паз 714 утворює взаємодіючу ділянку важеля 704, але потрібно розуміти, що може використовуватися будь-який придатний зчіплювальний засіб, наприклад гачок. Відповідно, в першому кільцевому елементі замість виступів можуть бути утворені поглиблення. Важіль 704 є досить гнучким для забезпечення можливості відхилення радіально назовні (тобто, у напрямку до виступів), коли спонукається виконувати це, але також досить пружним, щоб повертатися в його первинне положення. Лічильник може додатково містити другий дефлектор, який працює для переміщення або відхилення засобу зчеплення (наприклад, важеля 704) зворотно в його не зігнуте положення. Цей другий дефлектор може, наприклад, прикріплюватися до, або виконуватися за одне ціле з, внутрішньою поверхнею першого кільцевого елемента 202. Додатково, перший кільцевий елемент, переважно, монтується з можливістю ковзання на другий кільцевий елемент таким чином, щоб чинити опір обертанню, коли немає зчеплення між важелем і зубцями. Ілюстративна рахункова схема для лічильника, призначеного для 200 доз, тепер описується з посиланням на ФІГ. 38а-38с, на яких показані другий і перший кільцеві елементи в трьох різних дисплейних положеннях. Для зручності, кільцеві елементи 201, 202 показані у вигляді плоских кілець. Також показані виступи 705, дефлектор 1002, вікно 1202, через яке можна бачити лічильник, і дисплейний закриваючий елемент 1204. У цій конкретній схемі, другий кільцевий елемент 201 має перший ряд чисел, що містить чотири групи, що повторюються, послідовних цілих чисел від '0' до '9', тобто: 0123456789012345678901234567890123456789. Кожна група цілих чисел охоплює чверть оберту другого кільцевого елемента 201, і тут являє собою розряд 'одиниць' рахунка. Перший кільцевий елемент 202 має другий і третій ряди чисел. Другий ряд містить дві групи, що повторюються, послідовних цілих чисел від '1' до '9', розділених '0', при цьому третій ряд містить десять '1', за якими, якщо потрібно, слідує '2', наприклад: 11111111112 12345678901234567890 Аналогічним чином, кожна група цілих чисел другого і третього рядів охоплює чверть оберту першого кільцевого елемента 202. Тут, другий ряд являє собою розряд 'десятків', і третій ряд являє собою розряд 'сотень' рахунка. Також на першому кільці показаний попереджувальний символ у вигляді знаку оклику '!'. На практиці може бути зручнішим починати відлік, скажімо, з '199', ніж з '200', для виключення необхідності первинного обертання першого кільцевого елемента 202. Цілі числа, які утворюють число '200', видимі праворуч вікна 1202 на ФІГ. 38а, отже, можуть бути опущені. Таким чином, коли другий і перший кільцеві елементи спочатку вирівняні в корпусі дозатора, перший, другий і третій ряди спільно показують число '199' (якщо читати зверху вниз): ------------------------------1111111111 --------------------01234567890123456789 21 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 0123456789012345678901234567890123456789 де '-' означає пусте місце. Для кожної з перших дев'яти виданих доз, другий кільцевий елемент обертається проти годинникової стрілки на один крок, тобто зворотно відраховуючи від '9' до '0', доти, поки не відобразиться число '190'. Потім для десятої виданої дози, другий і перший кільцеві елементи з'єднуються за допомогою з'єднувального механізму таким чином, що кільцеві елементи обертаються спільно на один крок. Це приводить до числа '189', що відображається через вікно 1202. Для подальших дев'яти виданих доз, другий кільцевий елемент знову обертається проти годинникової стрілки з визначеним кроком доти, поки не відобразиться число '180'. Для двадцятої виданої дози, з'єднувальний механізм знов зчіплюється, таким чином, другий і перший кільцеві елементи обертаються спільно на один крок, і число '179' відображається через вікно 1202. На ФІГ. 38b показане проміжне рахункове положення, в якому відображається число '72'. У цьому положенні, третій ряд закінчився, і замість нього з'являється пусте місце. Як альтернатива, пусте місце може бути заповнене шкалою, відмінною від чисел, наприклад кольорами. Коли контейнер стає спустошеним, наприклад, залишається менше десяти доз, другий ряд чисел може замінюватися знаками оклику '!' або іншими попереджувальними індикаторами. Переважні попереджувальні індикатори для цієї мети являють собою кольори (наприклад, червоний). Як тільки остання доза була видана (ФІГ. 38с), закриваючий елемент 1204, який, переважно, прикріплений до першого кільцевого елемента, і, отже, обертався з такою ж швидкістю, вирівнюється з вікном 1202. Це приховує з виду яку-небудь шкалу. Закриваючий елемент може мати слово 'ПУСТИЙ', написане на ньому, наприклад. Додаткові впливи на дозатор можуть як і раніше приводити до обертання другого кільцевого елемента 201. Однак, оскільки зубці розташовуються тільки на половині шляху навколо першого кільцевого елемента 202, з'єднувальний механізм більше не може зчіплюватися, тобто немає зубців для зчеплення з пазом важеля. Таким чином, додаткове обертання першого кільцевого елемента 202 не може виконуватися, таким чином, дисплейний закриваючий елемент 1204 залишається на місці, навіть якщо друге кільце, як і раніше, обертається за допомогою додаткових впливів на дозатор. У переважних варіантах здійснення, виступи (наприклад, зубці) рівно рознесені. Особливо переважно, виступи тільки проходять на трьох четвертих шляху (наприклад, близько 270°) навколо кільцевого елемента, ще більш переважно виступи тільки проходять між від однієї четвертої до половини шляху (наприклад, близько 90°, 108° або 180° або будь-який кут між ними) навколо кільцевого елемента. Буде очевидним, що кількість дефлекторів і/або важелів (не показані на ФІГ. 38) буде залежати від втіленої рахункової схеми. На ФІГ. 38, наприклад, де другий кільцевий елемент 201 має перший ряд чисел, що містить чотири групи, що повторюються, послідовних цілих чисел від '0' до '9', таким чином, що кожна група охоплює чверть оберту другого кільцевого елемента 201, і де передбачений один дефлектор 1002, лічильник буде мати чотири важелі, рознесених на інтервали 90 градусів. Звичайно, також будуть можливими інші конфігурації. Наприклад, де другий кільцевий елемент 201 має перший ряд чисел, що містить дві групи, що повторюються, послідовних цілих чисел від '0' до '9', таким чином, що кожна група охоплює половину оберту другого кільцевого елемента 201, і де передбачений один дефлектор 1002, лічильник буде мати два важелі, рознесених на інтервали 180 градусів. Як альтернатива, може бути можливим мати один важіль і множину дефлекторів 1002, рознесених на інтервали, або множину важелів і дефлекторів. ФІГ. 39 і 40 являють собою перспективні види дозатора, що включає в себе лічильник. На противагу ФІГ. 26a і 26b, елемент, який несе собачку, ніж чим елемент, який несе зубці, виконаний за одне ціле з другим кільцевим елементом 201. Також на ФІГ. 39 видна смуга кольору, що йде за третім рядом 703 чисел. На ФІГ. 40 показано, як значення ('119') лічильника можна бачити через вікно 1202 корпусу 1402 дозатора. Обмежувальний механізм Переважно, лічильник містить обмежувальний механізм, який запобігає вільному обертанню першого кільцевого елемента. Тобто, щоб запобігти надмірному обертанню першого кільцевого елемента, коли перший кільцевий елемент приводиться в рух для ведення рахунка. Надмірне обертання першого кільцевого елемента під час рахунка приводить до відображення неправильної величини дозування. Обмежувальний механізм також може бути виконаний з можливістю обмеження вільного обертання в зворотному напрямку рахунка, також для запобігання відображенню неправильної величини дозування. Переважно, обмежувальний 22 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 механізм не тільки обмежує вільне обертання в зворотному напрямку рахунка, але також запобігає якому-небудь обертанню в зворотному напрямку рахунка. Було виявлено, що деякі обмежувальні механізми не завжди надійно запобігають надмірному або зворотному обертанню першого кільцевого елемента. Наприклад, деякі обмежувальні механізми 1506 діють у вертикальному напрямку (тобто напрямку, паралельному відносно подовжньої осі дозатора і кілець лічильника). Однак, було виявлено, що виробничі допуски в кожній з працюючих складових частин або у вертикальній дорозі можуть нагромаджуватися за межі значення, яке є допустимим. По суті, обмежувальний механізм не завжди може обмежувати обертання першого кільцевого елемента. Отже, ми оцінили необхідність у вдосконаленому обмежувальному механізмі, який може забезпечити надійнішу роботу. Обмежувальний механізм тепер буде описуватися з посиланням на ФІГ. 41-43, на яких ФІГ. 41а-41d являють собою перспективні вигляди обмежувального кільцевого елемента, ФІГ. 42 являє собою перспективний вигляд кільцевого елемента лічильника (наприклад, першого кільцевого елемента), пристосованого для роботи з обмежувальним кільцевим елементом ФІГ. 41а-41d, і ФІГ. 43а-43с являють собою перспективні вигляди обмежувального кільцевого елемента ФІГ. 41а-41d, з'єднаного з кільцевим елементом лічильника ФІГ. 42. Перший кільцевий елемент 1610 розміщений з можливістю обертання і співвісно з другим кільцевим елементом 201 навколо центральної осі 214, як описано вище (і як показано на ФІГ. 33 і 34). Для ясності, другий кільцевий елемент 201 не показаний на цих кресленнях. Як і у випадку варіантів здійснення, описаних вище, перший кільцевий елемент розміщений, по суті, урівень на верхній частині другого кільцевого елемента, при цьому їх зовнішні окружні поверхні вирівняні таким чином, щоб утворювати, по суті, безперервну поверхню, що уривається тільки тонкою лінією, де два кільцевих елементи сходяться. Елемент 205, який несе собачку, привідного механізму виконаний за одне ціле з другим кільцевим елементом 201. Обмежувальний кільцевий елемент 1602 співвісно розміщений з першим кільцевим елементом 1610. Обмежувальний кільцевий елемент 1602 розміщується зверху першого кільцевого елемента 1610, при цьому край 1650 на обмежувальному кільцевому елементі 1602 контактує і спирається на край 1652 першого кільцевого елемента 1610. При використанні, обмежувальний кільцевий елемент 1602 не обертається. Обмежувальний кільцевий елемент містить дефлектор 1604 для відхилення важеля 704 на другому кільцевому елементі 201 для зчеплення з виступами 1616 на внутрішній поверхні першого кільцевого елемента 1610, як описано вище з посиланням на ФІГ. 36 і 37. Як можна побачити, обмежувальний кільцевий елемент має зазор 1618 на його зовнішній стінці для забезпечення можливості відхилення важеля 704 назовні. Скошений край на задній межі вікна 1618 зчіплюється з краєм важеля 704 таким чином, щоб штовхати важіль 704 від зубців 1616 після зчеплення важеля із зубцями 1616. Це забезпечує те, що небажане додаткове зчеплення десяткового (першого) кільцевого елемента (яке привело б до відображення неправильної величини дозування) не відбувається. Обмежувальний кільцевий елемент 1602 додатково містить обмежувальний механізм 1606, який містить взаємодіючу ділянку 1620, виконану таким чином, щоб працювати радіально (всередину і/або назовні) відносно першого кільцевого елемента 1610 таким чином, щоб контактувати з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо співвісної осі. Взаємодіюча ділянка 1620 являє собою, переважно, зуб. Мета обмежувального механізму полягає в запобіганні вільному обертанню першого кільцевого елемента. Тобто, щоб запобігти надмірному обертанню першого кільцевого елемента, коли перший кільцевий елемент приводиться в рух для ведення рахунка. Надмірне обертання першого кільцевого елемента під час рахунка приводить до відображення неправильної величини дозування. Обмежувальний механізм також може бути виконаний з можливістю обмеження вільного обертання в зворотному напрямку рахунка, також для запобігання відображенню неправильної величини дозування. Переважно, обмежувальний механізм не тільки обмежує вільне обертання в зворотному напрямку рахунка, але також запобігає якому-небудь обертанню в зворотному напрямку рахунка. Взаємодіюча ділянка 1620, переважно, розташовується на основі або панелі 1622. Один кінець панелі 1622 прикріплений до обмежувального кільцевого елемента 1602 в місці 1626. Інший кінець панелі 1622 містить плаваючий кінець. Панель гнучко прикріплена в місці 1626 до обмежувального кільцевого елемента 1602 таким чином, що плаваючий кінець панелі може радіально гойдатися відносно першого кільцевого елемента. По суті, плаваючий кінець є переміщуваним радіально всередину і назовні відносно першого кільцевого елемента. 23 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно, взаємодіюча ділянка 1620 розташовується на плаваючому кінці панелі. По суті, радіальне переміщення плаваючого кінця забезпечує можливість входження взаємодіючої ділянки в контакт з поверхнею першого кільцевого елемента. Взаємодіюча ділянка 1620 може бути виконана таким чином, щоб контактувати з внутрішньою або зовнішньою поверхнею першого кільцевого елемента 1610. Переважно, взаємодіюча ділянка 1620 контактує з внутрішньою поверхнею першого кільцевого елемента 1610. Внутрішня поверхня першого кільцевого елемента 1610, переважно, також забезпечена зі взаємодіючою ділянкою 1630, яка, переважно, містить множину зубців, які мають таку форму, щоб взаємодіяти зі взаємодіючою ділянкою 1620 обмежувального механізму. Зубці 1630 взаємодіючої ділянки, являють собою, переважно, храпові зубці або зубці в формі зуба пилки. Коли дозатор не використовується (тобто операція рахунка не виконується), взаємодіюча ділянка 1620 розташовується між сусідніми зубцями 1630 першого кільцевого елемента 1610. Коли потрібно перемістити перший кільцевий елемент 1610 в напрямку рахунка (тобто для ведення рахунка, коли дефлектор 1604 відхиляє важіль 704 на другому кільцевому елементі 201 для зчеплення з виступами 1616 на внутрішній поверхні першого кільцевого елемента 1610, як описано вище з посиланням на ФІГ. 36 і 37), взаємодіюча ділянка 1620 підіймається вгору по поверхні зуба 1630. Коли він виконує це, основа 1622 згинається в точці 1626 для пристосування до висоти зуба доти, поки взаємодіюча ділянка 1620 не впаде між наступною парою сусідніх зубців 1630 на першому кільцевому елементі. Оскільки має місце пружність у згинанні на основі 1622 в точці 1626, і оскільки має місце фрикційний контакт між взаємодіючою ділянкою 1620 і поверхнею зуба 1630, зусилля, яке більше фрикційних зусиль між взаємодіючою ділянкою 1620 і зубом 1630, потрібне для забезпечення можливості обертання першого кільцевого елемента 1610. Це досягається за допомогою привідного механізму, що обертає другий кільцевий елемент, який, в свою чергу, приводить в рух перший кільцевий елемент. Фрикційні зусилля, однак, обмежують вільне обертання першого кільцевого елемента тим, що перший кільцевий елемент не може вільно обертатися. Таким чином, обертання другого кільцевого елемента 201, що приводиться в рух за допомогою привідного механізму, може тільки примушувати перший кільцевий елемент 1610 обертатися на один крок. Оскільки зубці 1630 являють собою храпові зубці або зубці, які мають форму зуба пилки, кут нахилу на поверхні зуба 1630 в зворотному напрямку рахунка більший кута поверхні зуба 1630 в прямому напрямку рахунка. По суті, більш крутий нахил зуба 1630 прилягає до взаємодіючої ділянки 1620, щоб запобігати обертанню першого кільцевого елемента в зворотному напрямку рахунка. У показаному варіанті здійснення, крок між зубцями 1630 становить половину кроку між виступами 1616 в з'єднувальному механізмі між другим і першим кільцевими елементами. По суті, для кожного виступу 1616, взаємодіюча ділянка 1620 переміщує два зуби 1630 уперед. Звичайно, для фахівця в даній галузі буде зрозуміло, що крок між зубцями 1630 може бути більшим або меншим половини кроку між виступами 1616. Наприклад, крок між зубцями 1630 може становити 1:1, або він може бути навіть меншим, наприклад 1/3, 1/4, 1/5. Обмежувальний механізм 1606 також може містити напрямний елемент у формі важеля 1624, який виступає від основи або панелі 1622. Мета важеля 1624 полягає в підтримці взаємодіючої ділянки 1620 в контакті із зубцями 1630 взаємодіючої ділянки на першому кільцевому елементі 1610. По суті, важіль 1624 виконаний з нерухомим взаємним розташуванням зі взаємодіючою ділянкою 1620 (тобто він залишається на постійній відстані від неї), і важіль контактує на протилежній поверхні першого кільцевого елемента 1610 із зубцями 1630 взаємодіючої ділянки. У варіанті здійснення, показаному на фігурах, важіль 1624, отже, контактує із зовнішньою поверхнею першого кільцевого елемента 1610. Коли на місці, перший кільцевий елемент, отже, розміщується між важелем 1624 і взаємодіючою ділянкою 1620, як показано на ФІГ. 43а-43с. За допомогою використання обмежувального механізму 1606, який працює радіально відносно першого кільцевого елемента, це зменшує проблеми з виробничими допусками у вертикальному напрямку. Замість накопичення всіх виробничих допусків у вертикальному напрямку, єдиними виробничими допусками, які впливають на роботу обмежувального механізму 1606, є ті, які пов'язані з виробництвом самого обмежувального механізму 1606 і радіальними розмірами першого кільцевого елемента 1610. По суті, забезпечується надійніша робота обмежувального механізму. Більше того: за допомогою забезпечення напрямного важеля 1624 на постійній відстані від взаємодіючої ділянки 1620 на основі 1622, яка може радіально переміщуватися завдяки закріпленому, гнучкому кінцю 1626, взаємодіюча ділянка 1620 може надійніше відстежувати 24 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 перший кільцевий елемент для забезпечення того, що взаємодіюча ділянка 1620 залишається в контакті із зубцями 1630 взаємодіючої ділянки на першому кільцевому елементі 1610. Тобто, переміщення першого кільцевого елемента 1610 в радіальному напрямку (наприклад, якщо є деякий радіальний люфт між першим кільцевим елементом і обмежувальним кільцевим елементом) не повинне примушувати взаємодіючу ділянку 1620 розчіплюватися із зубцями 1630, оскільки важіль 1624 буде слідувати за переміщенням першого кільцевого елемента або яких-небудь контурів, які може мати перший кільцевий елемент (оскільки він знаходиться в контакті з першим кільцевим елементом), коли перший кільцевий елемент переміщується радіально назовні, і взаємодіюча ділянка 1620 буде слідувати за переміщенням першого кільцевого елемента, коли перший кільцевий елемент переміщується радіально всередину. У варіантах здійснення, обмежувальний кільцевий елемент також містить множину встановлювальних поглиблень 1608a, 1608b і 1608c у верхній окружній поверхні. Виступи, які мають відповідну форму, розміщуються в ці поглиблення для утримання обмежувального кільцевого елемента на місці і, отже, для запобігання обертанню обмежувального кільцевого елемента. Виступи можуть розташовуватися в контейнері або дозаторі (наприклад, в ковпачку дозатора). За допомогою запобігання обертанню обмежувального кільцевого елемента, це забезпечує те, що дефлектор 1604 залишається в постійному положенні відносно другого і першого кільцевих елементів. Множина виступів, які мають відповідну форму, розташованих в контейнері або дозаторі, може бути виконана з асиметричним малюнком для забезпечення функції ключа. Тобто, обмежувальний кільцевий елемент буде тільки розташовуватися в одному положенні обертання відносно контейнера і дозатора, і, отже, також другого і першого кільцевих елементів. Це забезпечує те, що обмежувальний кільцевий елемент завжди правильно розташовується відносно другого і першого кільцевих елементів для забезпечення можливості правильного ведення рахунка. Перший кільцевий елемент 1610 також може містити дисплейний закриваючий елемент 1614 для приховання з виду першої шкали (як описано вище з посиланням на ФІГ. 38) для індикації того, що лічильник досягнув нуля, що вказує на пустий дозатор. Хоча обмежувальний механізм 1606 був описаний з посиланням на рахунковий механізм з двома кільцями (тобто другий, одиничний, кільцевий елемент і перший, десятковий, кільцевий елемент), обмежувальний механізм може замість того використовуватися з рахунковим механізмом з одним кільцевим елементом (тобто, що використовує тільки друге, одиничне кільце). У такому варіанті здійснення, другий кільцевий елемент містив би храповий механізм, як описано вище, але не містив би з'єднувальні важелі 704. Більше того: обмежувальний механізм також може застосовуватися в рахунковому механізмі, що має більше двох кільцевих елементів, наприклад рахунковому механізмі з трьома або чотирма кільцями. Хоча обмежувальний механізм був описаний вище з посиланням на обмежувальний кільцевий елемент, розміщений співвісно з першим кільцевим елементом, як альтернатива, передбачається, що може бути забезпечений обмежувальний механізм, який виступає від ковпачка дозатора або ємності в дозаторі, тобто яка не містить обмежувального кільцевого елемента, розміщеного співвісно з першим кільцевим елементом. У цій альтернативній конфігурації, обмежувальний механізм 1606 повинен залишатися з нерухомим взаємним розташуванням відносно першого кільцевого елемента. Як і у випадку переважного варіанта здійснення, описаного вище, альтернативний обмежувальний механізм також працює радіально, і містив би взаємодіючу ділянку 1620, що розміщена на основі з плаваючим і нерухомим кінцем і має напрямний важіль, як передбачено вище. У такому альтернативному варіанті здійснення, дефлектор 1604 також вимагав би розміщення таким чином, щоб виступати від ємності або дозатора або ковпачка дозатора і залишатися в нерухомому положенні відносно першого кільцевого елемента. Буде очевидним, що обмежувальний кільцевий елемент не містить шкали, і не передбачається, що він має шкалу, оскільки цей варіант здійснення вимагає, щоб обмежувальний кільцевий елемент залишався в нерухомому положенні обертання відносно другого і першого кільцевих елементів для рахунка, щоб правильно вказувати дози, що залишилися. Хоча винахід був пояснений вищенаведеним описом конкретних варіантів здійснення і його застосувань, читачеві не треба розглядати вищенаведене як обмеження об'єму винаходу, який визначений в прикладеній формулі винаходу. 25 UA 116130 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить: корпус для розміщення джерела речовини, причому корпус має мундштук; з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, причому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини; привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок, розміщений на валу, і розміщений в корпусі таким чином, що обертання поворотного вала спричиняє обертання кулачка і прикладання зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі; кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, при цьому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи, при цьому виступ розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, спричиняє переміщення кулачкового слідкувального елемента з ковзанням по подовжній осі корпусу і прикладання зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини; ковпачок дозатора, що містить порожнистий корпус з нижнім відкритим кінцем, що взаємодіє з корпусом, і верхнім відкритим кінцем для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній відкритий кінець містить взаємодіючу ділянку; і пристрій закривання ковпачка, що містить: верхню ділянку для закривання ковпачка для взаємодії з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора; нижню ділянку для закривання ковпачка для взаємодії зі взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і ділянку, що має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, яка має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій ділянка, що має два стійких положення, розтягнута, і другою стійкою формою, в якій ділянка, що має два стійких положення, стиснута, при цьому, коли ділянка, що має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка взаємодіє з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора; лічильник доз для позначення кількості активацій дозатора, відповідної кількості доз, виданих з джерела речовини, або кількості доз, що залишилися в джерелі речовини, при цьому лічильник доз містить: перший кільцевий елемент, що має першу шкалу і виконаний з можливістю обертання з визначеним кроком навколо подовжньої осі, при цьому перша шкала вказує рахунок; і обмежувальний елемент, що містить обмежувальний механізм, при цьому обмежувальний механізм містить взаємодіючу ділянку, виконану з можливістю дії по радіусу відносно першого кільцевого елемента для контактування з першим кільцевим елементом для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі. 2. Дозатор за п. 1, який відрізняється тим, що взаємодіюча ділянка обмежувального механізму містить один або більше зубців, переважно один або більше трикутних або храпоподібних зубців, виконаних з можливістю контакту з внутрішньою обводовою поверхнею першого кільцевого елемента. 3. Дозатор за п. 1 або 2, який відрізняється тим, що перший кільцевий елемент містить взаємодіючу ділянку, виконану з можливістю взаємодії зі взаємодіючою ділянкою обмежувального елемента для обмеження вільного обертання першого кільцевого елемента відносно обмежувального елемента навколо осі. 4. Дозатор за п. 3, який відрізняється тим, що взаємодіюча ділянка на першому кільцевому елементі містить множину зубців, переважно храпових зубців, на внутрішній обводовій поверхні першого кільцевого елемента. 26 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 5. Дозатор за будь-яким з пп. 1-4, який відрізняється тим, що обмежувальний механізм містить напрямний елемент, що містить важіль, розташований на відстані від взаємодіючої ділянки обмежувального елемента з нерухомим взаємним розташуванням, при цьому напрямний елемент виконаний з можливістю контакту з першим кільцевим елементом, переважно на зовнішній обводовій поверхні, таким чином, що взаємодіюча ділянка обмежувального елемента підтримує контакт з першим кільцевим елементом. 6. Дозатор за будь-яким з пп. 1-5, який відрізняється тим, що обмежувальний механізм підтримується на основі, що має нерухомий кінець і плаваючий кінець, при цьому нерухомий кінець з'єднаний з обмежувальним елементом, а плаваючий кінець є вільним від обмежувального елемента, і основа є гнучкою на нерухомому кінці, таким чином плаваючий кінець є радіально переміщуваним відносно першого кільцевого елемента, при цьому взаємодіюча ділянка обмежувального елемента розташована на плаваючому кінці основи. 7. Дозатор за будь-яким з пп. 1-6, який відрізняється тим, що обмежувальний елемент містить обмежувальний кільцевий елемент, співвісно розміщений навколо тієї ж осі, що і перший кільцевий елемент, причому обмежувальний кільцевий елемент, переважно, містить одне або більше встановлювальних заглиблень, розташованих у верхній обводовій поверхні для взаємодії з виступами, які мають відповідну форму, в порожнистому корпусі ковпачка дозатора для запобігання обертанню обмежувального кільцевого елемента навколо осі. 8. Дозатор за будь-яким з пп. 1-7, який відрізняється тим, що обмежувальний механізм виконаний з можливістю забезпечення фрикційного опору першому кільцевому елементу в прямому напрямку рахунку першого кільцевого елемента, і щоб запобігати переміщенням першого кільцевого елемента в зворотному напрямку рахунку. 9. Дозатор за будь-яким з пп. 1-8, який відрізняється тим, що корпус містить напрямну для направлення ковзного руху основи кулачкового слідкувального елемента по подовжній осі, при цьому напрямна має таку форму, щоб розміщувати основу кулачкового слідкувального елемента в ковзній взаємодії, і, переважно, містить одну або більше напрямних рейок, встановлених і призначених для такої взаємодії з однією або більше напрямними рейками на основі кулачкового слідкувального елемента, що кулачковий слідкувальний елемент може ковзати в корпусі. 10. Дозатор за будь-яким з пп. 1-9, який відрізняється тим, що кулачковий слідкувальний елемент додатково містить пружно-деформований затискач, розміщений на нижньому краї основи для взаємодії з виступом в корпусі, що має відповідну форму, при цьому, коли затискач взаємодіє з виступом, кулачковий слідкувальний елемент утримується в подовжньому положенні в корпусі доти, поки зусилля не прикладається до кулачкового слідкувального елемента за допомогою кулачка. 11. Дозатор за будь-яким з пп. 1-10, який відрізняється тим, що ділянка пристрою закривання ковпачка, що має два стійких положення, містить: по суті жорсткий сепаратор, з'єднаний з верхньою ділянкою для закривання ковпачка; і пружно-деформований сепаратор, що має перший і другий кінці, при цьому перший кінець з'єднаний з по суті жорстким сепаратором за допомогою пружно-деформованого з'єднання, і другий кінець з'єднаний з нижньою ділянкою для закривання ковпачка за допомогою пружнодеформованого з'єднання, при цьому пружно-деформований сепаратор виконаний з можливістю пружної деформації при прикладанні зусилля до верхньої ділянки для закривання ковпачка і нижньої ділянки для закривання ковпачка так, щоб забезпечувати можливість зміни форми пристрою закривання ковпачка дозатора між першою стійкою формою і другою стійкою формою, переважно, кут, утворений між зовнішньою поверхнею по суті жорсткого сепаратора і пружнодеформованого сепаратора, є гострим у другій стійкій формі і тупим в першій стійкій формі. 12. Дозатор за будь-яким з пп. 1-11, який відрізняється тим, що нижня ділянка для закривання ковпачка містить множину виступів, що проходять радіально назовні, що мають верхню поверхню для взаємодії зі взаємодіючою ділянкою ковпачка дозатора, і нижня поверхня нижньої ділянки для закривання ковпачка є взаємодіючою з поверхнею джерела речовини, коли він розміщений в дозаторі. 13. Дозатор за п. 12, який відрізняється тим, що взаємодіюча ділянка ковпачка дозатора містить похилу ділянку, причому похила ділянка і виступи на нижній ділянці для закривання ковпачка виконані таким чином, що обертання пристрою закривання ковпачка спричиняє таке переміщення верхньої поверхні множини виступів вздовж похилої ділянки, щоб втягнути пристрій закривання ковпачка далі в ковпачок дозатора і, переважно, спричиняє переміщення нижньої поверхні нижньої ділянки для закривання ковпачка вниз на джерело речовини, коли він розміщений в дозаторі. 27 UA 116130 C2 5 10 15 20 25 30 35 40 45 50 55 60 14. Дозатор за п. 13, який відрізняється тим, що похила ділянка містить множину похилих ділянок навколо окружності краю ковпачка дозатора, при цьому кількість похилих ділянок дорівнює кількості виступів на нижній ділянці ковпачка пристрою закривання ковпачка, при цьому похилі ділянки відділені одна від одної зазором, що має ширину, яка більша або дорівнює ширині виступу на нижній ділянці для закривання ковпачка. 15. Дозатор за будь-яким з пп. 1-14, який відрізняється тим, що верхня поверхня ковпачка дозатора містить обмежувальний засіб для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі, при цьому обмежувальний засіб містить множину зубців, розміщених на верхній поверхні ковпачка дозатора, і пристрій закривання ковпачка дозатора містить множину виступів на нижній поверхні верхньої ділянки для закривання ковпачка, при цьому зубці і виступи виконані з можливістю взаємодії один з одним для запобігання обертанню пристрою закривання ковпачка у другій стійкій формі. 16. Дозатор за будь-яким з пп. 1-15, який відрізняється тим, що ковпачок дозатора містить один або більше виступів у верхньому відкритому кінці ковпачка дозатора, причому один або більше виступів виконані з можливістю взаємодії з заглибленням, що має відповідну форму, у верхній ділянці для закривання ковпачка, коли ковпачок дозатора закритий пристроєм закривання дозатора. 17. Дозатор за будь-яким з пп. 1-16, який відрізняється тим, що додатково містить джерело речовини, причому джерелом речовини, переважно, є дозуючий інгалятор під тиском (pMDI). 18. Дозатор для видачі дози газоподібної, аерозольної або краплинної речовини з джерела речовини, що містить: корпус для розміщення джерела речовини, що має мундштук; з'єднувальний елемент, розміщений з можливістю ковзання в корпусі, для переміщення по подовжній осі корпусу для випускання дози речовини з джерела речовини, причому з'єднувальний елемент містить гніздо для розміщення носика джерела речовини; привід дозатора для переміщення з'єднувального елемента по подовжній осі корпусу для випускання дози речовини з джерела речовини, при цьому привід дозатора містить поворотний вал і кулачок, розміщений на валу, і розміщений в корпусі таким чином, що обертання поворотного вала спричиняє обертання кулачка і прикладання зусилля до з'єднувального елемента для переміщення з'єднувального елемента по подовжній осі; кулачковий слідкувальний елемент, розміщений з можливістю ковзання в корпусі, причому кулачковий слідкувальний елемент містить основу і по суті жорсткий виступ, що проходить від основи і розміщений між приводом дозатора і з'єднувальним елементом таким чином, що зусилля, що прикладається кулачком приводу дозатора до виступу, спричиняє переміщення кулачкового слідкувального елемента з ковзанням по подовжній осі корпусу і прикладання зусилля до з'єднувального елемента для випускання дози речовини з джерела речовини; ковпачок дозатора, що містить порожнистий корпус з нижнім відкритим кінцем, що взаємодіє з корпусом, і верхнім відкритим кінцем для розміщення пристрою закривання ковпачка для закривання верхнього відкритого кінця, при цьому верхній відкритий кінець містить взаємодіючу ділянку; і пристрій закривання ковпачка, що містить: верхню ділянку для закривання ковпачка для взаємодії з верхнім відкритим кінцем ковпачка дозатора для закривання верхнього відкритого кінця ковпачка дозатора; нижню ділянку для закривання ковпачка для взаємодії зі взаємодіючою ділянкою для прикріплення пристрою закривання ковпачка до ковпачка дозатора; і ділянку, що має два стійких положення, що з'єднує верхню ділянку для закривання ковпачка і нижню ділянку для закривання ковпачка, при цьому ділянка, що має два стійких положення, є такою, що перемикається між першою стійкою формою, в якій ділянка, що має два стійких положення, розтягнута, і другою стійкою формою, в якій ділянка, що має два стійких положення, стиснута, при цьому, коли ділянка, що має два стійких положення, знаходиться у другій стійкій формі, верхня ділянка для закривання ковпачка взаємодіє з верхнім відкритим кінцем ковпачка дозатора для закривання ковпачка дозатора. 19. Дозатор за п. 18, який відрізняється тим, що корпус містить напрямну для направлення ковзного руху основи кулачкового слідкувального елемента по поздовжній осі, при цьому напрямна має таку форму, щоб розміщувати основу кулачкового слідкувального елемента в ковзній взаємодії, і, переважно, містить одну або більше напрямних рейок, встановлених і призначених для такої взаємодії з однією або більше напрямними рейками на основі 28
ДивитисяДодаткова інформація
Назва патенту англійськоюDispenser
Автори англійськоюDuignan, Cathal, McDerment, Iain Grierson, Prior, Peter
Автори російськоюДуигнан Катхал, МакДермент Йейн Грирсон, Прайор Питер
МПК / Мітки
МПК: A61M 13/00, A61M 15/00, A61M 11/02
Мітки: дозатор
Код посилання
<a href="https://ua.patents.su/65-116130-dozator.html" target="_blank" rel="follow" title="База патентів України">Дозатор</a>
Дозатор автоматичний
Номер патенту: 28583
Опубліковано: 16.10.2000
Автор: Шведчікова Ірина Олексійовна
МПК: G01F 11/00
Мітки: автоматичний, дозатор
Формула / Реферат:
Дозатор автоматичний, який містить в собі блок керування, корпус та Г-подібний клапан, який складається з пружньої пластини, верхня частина якої прикріплена до корпусу, відсікувача та якоря, який відрізняється тим, що має як мінімум два Г-подібних клапана, відсікувачі яких перекривають дозіруючі отвіри як мінімум двох бункерів для сипучих речовин.
Дозатор для порошкових матеріалів “дозатор мозжухіна”
Номер патенту: 27107
Опубліковано: 25.10.2007
Автор: Мозжухін Анатолій Олександрович
МПК: G01F 13/00
Мітки: дозатор, мозжухіна, матеріалів, порошкових
Формула / Реферат:
1. Дозатор порошкових матеріалів, що містить бункер зі змінним дном з отворами і лопатки, встановлені в бункері перпендикулярно дну з можливістю рухатись паралельно дну, який відрізняється тим, що отвори в дні виконані за розміром такими, що дозований матеріал в стані спокою утворює над ними склепіння, а по формі - у вигляді прямих та/або дугоподібних щілин.2. Дозатор за п. 1, який відрізняється тим, що лопатки вигнуті відносно...
Дозатор рідини
Номер патенту: 11453
Опубліковано: 15.12.2005
Автор: Синяков Олексій Вікторович
МПК: B65C 9/00, G01F 11/00, B65D 1/02
Формула / Реферат:
1. Дозатор рідини, що містить порожнистий корпус, виготовлений з матеріалу, інертного щодо харчових рідин, фіксатор корпуса відносно горловини пляшки, який відрізняється тим, що корпус складається з нижньої циліндричної частини, на якій розміщено фіксатор у вигляді поперечних кільцевих пластин для щільного уставлення в горловину пляшки, і верхньої частини, сплющеної з двох боків, із симетрично скошеним наконечником, який на двох протилежних...
Об’ємний дозатор для сипкої речовини
Номер патенту: 64910
Опубліковано: 25.11.2011
Автори: Бондарчук Дмитро Володимирович, Пальчевський Богдан Олексійович
МПК: B65B 1/06
Мітки: речовини, об'ємний, сипкої, дозатор
Формула / Реферат:
Об'ємний дозатор для сипкої речовини, що містить бункер, нерухомий стіл із вивантажувальною лійкою та мірки, розміщені на рухомому столі таким чином, що їх горловини мають можливість контакту з бункером, а днища з нерухомим столом, який відрізняється тим, що мірка виконана із звуженою відносно днища горловиною.
Дозатор рідкого продукту
Номер патенту: 55124
Опубліковано: 10.12.2010
Автори: Іванова Людмила Іллівна, Радчук Максим Вікторович, Якимчук Микола Володимирович
МПК: F16J 15/16, F16K 11/065
Мітки: продукту, рідкого, дозатор
Формула / Реферат:
Дозатор рідкого продукту, що містить корпус, усередині якого закріплено поршень, зв'язаний з дозатором, оснащеним клапаном, який відрізняється тим, що корпус виконаний з ненамагніченого матеріалу, він має два впускних та два випускних клапани, поршень складається з набору постійних магнітів та ущільнюючих пристроїв, поршень поділяє корпус на дві камери, які є дозаторами, ззовні корпусу розміщено каретку, яка складається з набору постійних...
Попередній патент: Протиковзний пристрій
Наступний патент: Гербіцидні композиції, які включають 4-аміно-3-хлор-5-фтор-6-(4-хлор-2-фтор-3-метоксифеніл)піридин-2-карбонову кислоту
Випадковий патент: Спосіб дистанційного визначення характеристик середовища відкритої водойми
