Дозатор рідини

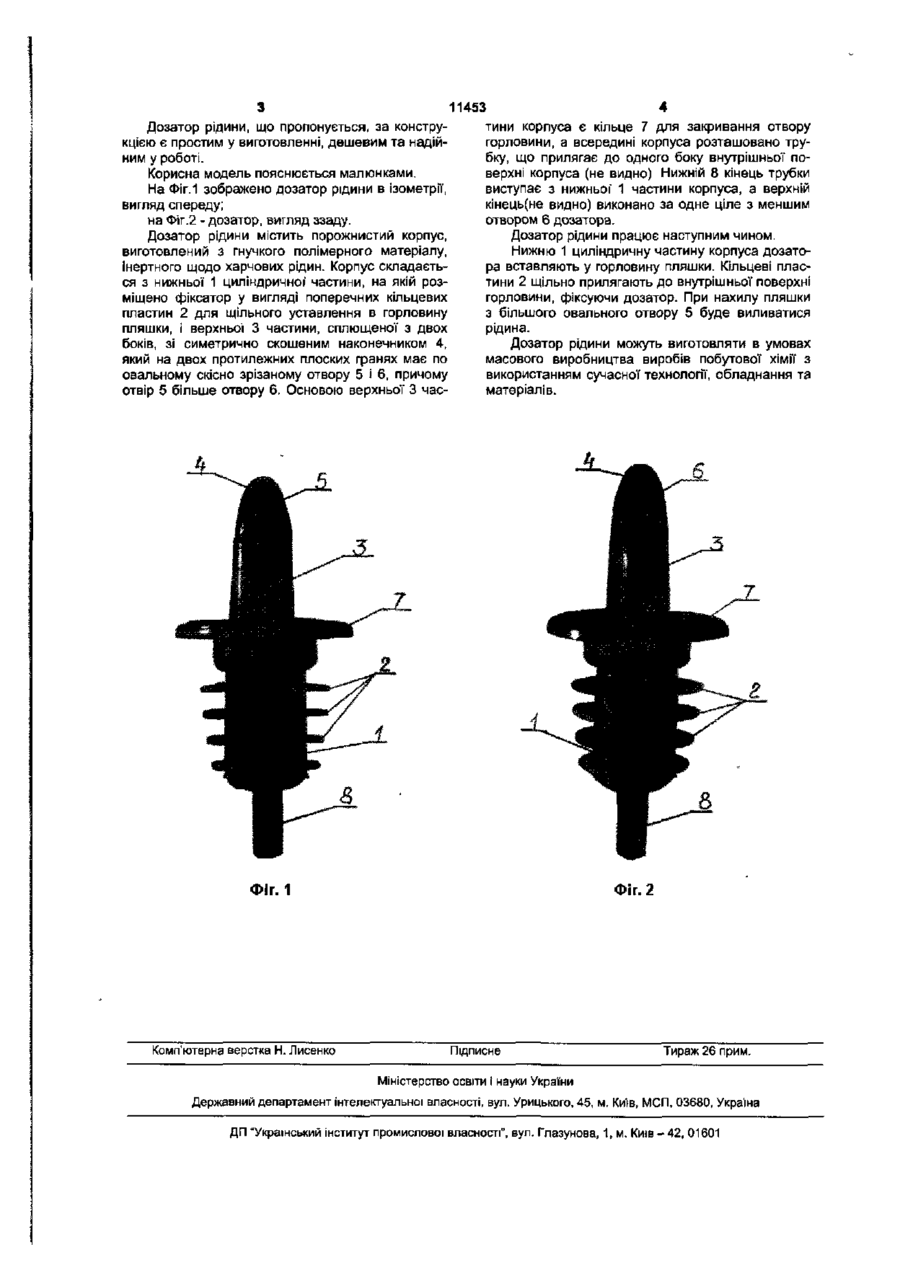

1. Дозатор рідини, що містить порожнистий корпус, виготовлений з матеріалу, інертного щодо харчових рідин, фіксатор корпуса відносно горловини пляшки, який відрізняється тим, що корпус складається з нижньої циліндричної частини, на якій розміщено фіксатор у вигляді поперечних кільцевих пластин для щільного уставлення в гор ловину пляшки, і верхньої частини, сплющеної з двох боків, із симетрично скошеним наконечником, який на двох протилежних плоских гранях має по овальному скісно зрізаному отвору, причому отвори мають різні розміри, основою верхньої частини корпуса є кільце для закривання отвору горловини, а всередині корпуса розташовано трубку, що прилягає до одного боку внутрішньої поверхні корпуса, нижній кінець трубки виступає з нижньої частини корпуса, а верхній - виконано за одне ціле з меншим отвором дозатора. 2. Дозатор за п.1, який відрізняється тим, що дозатор виконано з гнучкого полімерного матеріалу. Корисна модель належить до конструкції дозаторів періодичної дії для видачі доз рідини із пляшок, в горловину яких вони встановлені. У побуті часто потрібно розливати рідину з пляшок, наприклад, спиртні напої, особливо при споживанні дорогих марочних вин, коньяку, високоякісної горілки, а також такі харчові продукти як оцет, олію тощо. Відомо об'ємний дозатор рідини періодичної дії, що містить порожнистий корпус, виготовлений з матеріалу, інертного щодо харчових рідин, і послідовно сполучені вихідний канал, мірну камеру фіксованого об'єму з вхідним каналом у бічній стінці для заливання дози і зливальний канал для повернення залишку дози в пляшку, сферичний поршень-витискувач відміряної дози з мірної камери, сферичний клапан-відсікач і фіксатор корпуса щодо горловини пляшки, причому вихідний канал, мірна камера і зливальний канал розташовані усередині корпуса, а фіксатор виконано у вигляді виступу, що охоплює верхню частину корпуса [деклараційний патент України на корисну модель №1729, G01F11/00, 2002]. Зазначений дозатор рідини є виробом однократного застосування, і його встановлено в горловинах пляшок безпосередньо перед їх закупорюванням. Крім того, він має досить складну конструкцію через те, що видає фіксовані (порційні) дози рідини. В основу корисної моделі поставлено задачу створення простого за конструкцією дозатора рідини, який би вставлявся у горловину відкупореної пляшки, був би надійним у роботі та дешевим. Поставлену задачу вирішують тим, що в дозаторі рідини, що містить порожнистий корпус, виготовлений з матеріалу, інертного щодо харчових рідин, фіксатор корпуса відносно горловини пляшки, згідно з корисною моделлю, корпус складається з нижньої циліндричної частини, на якій розміщено фіксатор у вигляді поперечних кільцевих пластин для щільного уставлення в горловину пляшки, і верхньої частини, сплющеної з двох боків, із симетрично скошеним наконечником, який на двох протилежних плоских гранях має по овальному скісно зрізаному отвору, причому отвори мають різні розміри, основою верхньої частини корпуса є кільце для закривання отвору горловини, а всередині корпуса розташовано трубку, що прилягає до одного боку внутрішньої поверхні корпуса, нижній кінець трубки виступає з нижньої частини корпуса, а верхній - виконано за одне ціле з меншим отвором дозатора. Дозатор виконано з гнучкого полімерного матеріалу. 11453 Дозатор рідини, що пропонується, за конструкцією є простим у виготовленні, дешевим та надійним у роботі. Корисна модель пояснюється малюнками. На Фіг.1 зображено дозатор рідини в ізометрії, вигляд спереду; на Фіг.2 - дозатор, вигляд ззаду. Дозатор рідини містить порожнистий корпус, виготовлений з гнучкого полімерного матеріалу, інертного щодо харчових рідин. Корпус складається з нижньої 1 циліндричної частини, на якій розміщено фіксатор у вигляді поперечних кільцевих пластин 2 для щільного уставлення в горловину пляшки, І верхньої 3 частини, сплющеної з двох боків, зі симетрично скошеним наконечником 4, який на двох протилежних плоских гранях має по овальному скісно зрізаному отвору 5 і 6, причому отвір 5 більше отвору 6. Основою верхньої 3 час тини корпуса є кільце 7 для закривання отвору горловини, а всередині корпуса розташовано трубку, що прилягає до одного боку внутрішньої поверхні корпуса (не видно) Нижній 8 кінець трубки виступає з нижньої 1 частини корпуса, а верхній кінець(не видно) виконано за одне ціле з меншим отвором 6 дозатора. Дозатор рідини працює наступним чином. Нижню 1 циліндричну частину корпуса дозатора вставляють у горловину пляшки. Кільцеві пластини 2 щільно прилягають до внутрішньої поверхні горловини, фіксуючи дозатор. При нахилу пляшки з більшого овального отвору 5 буде виливатися рідина. Дозатор рідини можуть виготовляти в умовах масового виробництва виробів побутової хімії з використанням сучасної технології, обладнання та матеріалів. Фіг. 1 Комп'ютерна верстка Н. Лисенко Фіг. 2 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
