Дозатор автоматичний
Формула / Реферат
Дозатор автоматичний, який містить в собі блок керування, корпус та Г-подібний клапан, який складається з пружньої пластини, верхня частина якої прикріплена до корпусу, відсікувача та якоря, який відрізняється тим, що має як мінімум два Г-подібних клапана, відсікувачі яких перекривають дозіруючі отвіри як мінімум двох бункерів для сипучих речовин.
Текст

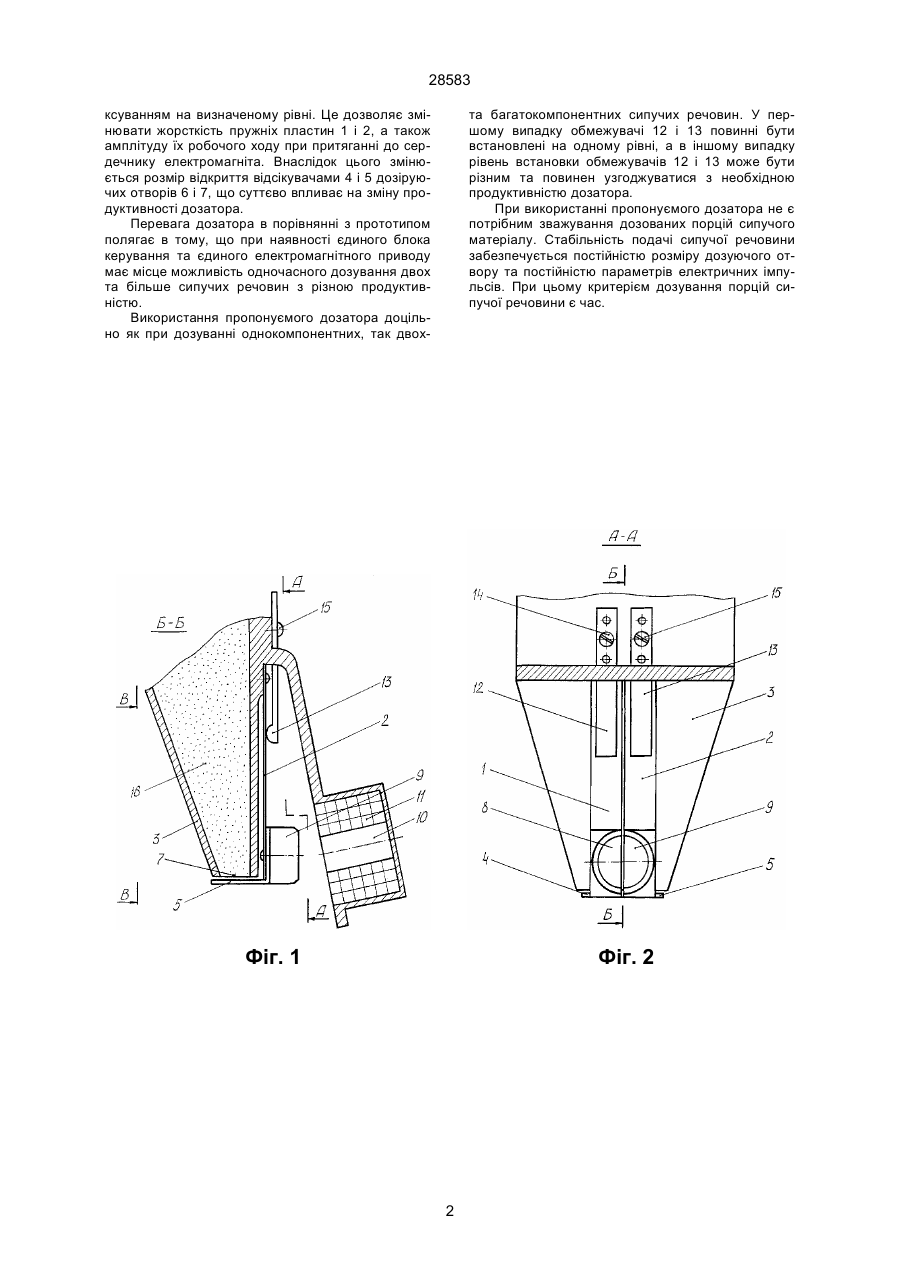

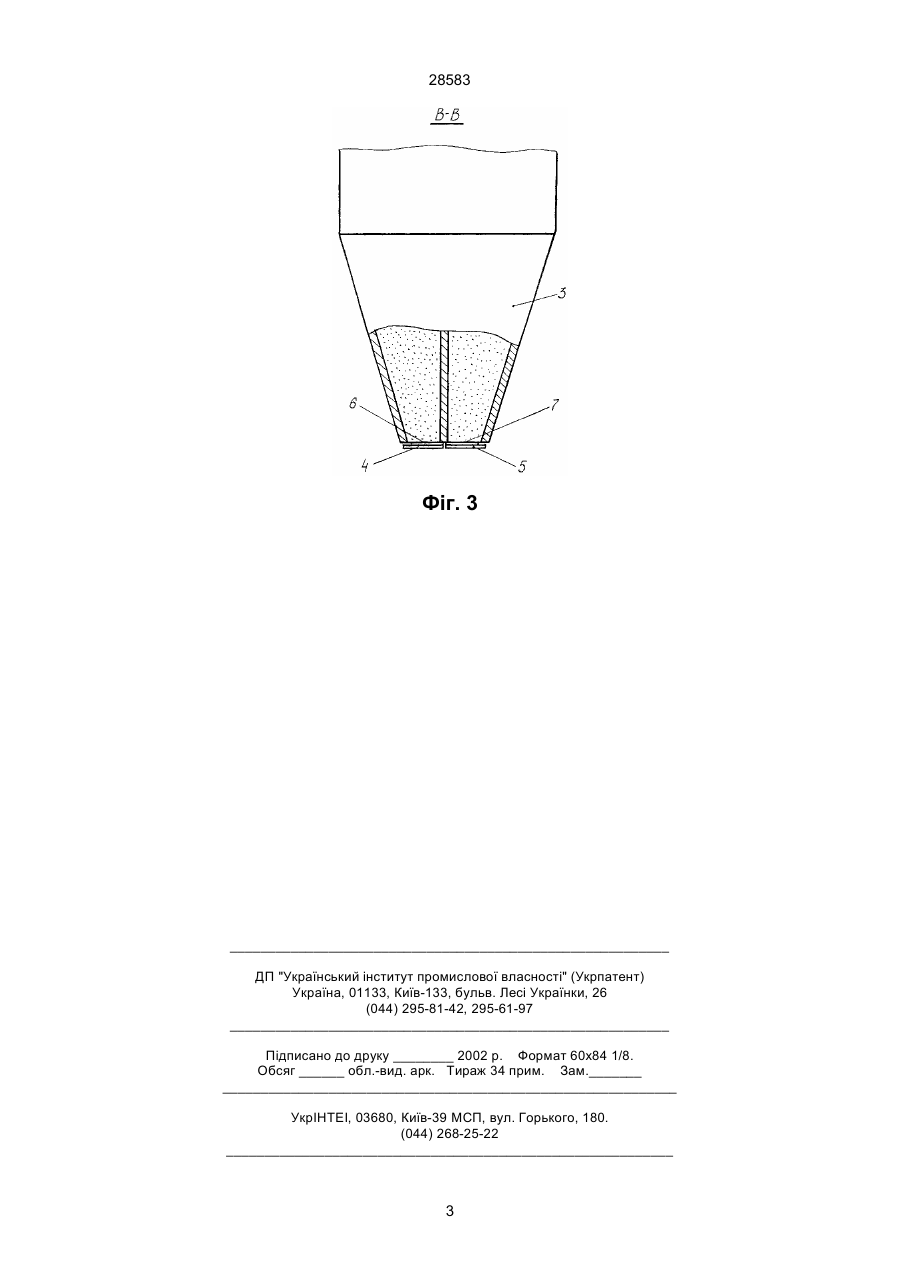

Дозатор автоматичний, який містить в собі блок керування, корпус та Г-подібний клапан, який складається з пружної пластини, верхня частина якої прикріплена до корпусу, відсікувача та якоря, який відрізняється тим, що має як мінімум два Гподібних клапана, відсікувачі яких перекривають дозіруючі отвори як мінімум двох бункерів для сипучих речовин. (19) (21) 97073566 (22) 21.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Шведчікова Ірина Олексійовна (73) СХІДНОУКРАЇНСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ 28583 ксуванням на визначеному рівні. Це дозволяє змінювати жорсткість пружніх пластин 1 і 2, а також амплітуду їх робочого ходу при притяганні до сердечнику електромагніта. Внаслідок цього змінюється розмір відкриття відсікувачами 4 і 5 дозіруючих отворів 6 і 7, що суттєво впливає на зміну продуктивності дозатора. Перевага дозатора в порівнянні з прототипом полягає в тому, що при наявності єдиного блока керування та єдиного електромагнітного приводу має місце можливість одночасного дозування двох та більше сипучих речовин з різною продуктивністю. Використання пропонуємого дозатора доцільно як при дозуванні однокомпонентних, так двох та багатокомпонентних сипучих речовин. У першому випадку обмежувачі 12 і 13 повинні бути встановлені на одному рівні, а в іншому випадку рівень встановки обмежувачів 12 і 13 може бути різним та повинен узгоджуватися з необхідною продуктивністю дозатора. При використанні пропонуємого дозатора не є потрібним зважування дозованих порцій сипучого матеріалу. Стабільність подачі сипучої речовини забезпечується постійністю розміру дозуючого отвору та постійністю параметрів електричних імпульсів. При цьому критерієм дозування порцій сипучої речовини є час. Фіг. 1 Фіг. 2 2 28583 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomated dozer
Автори англійськоюShvedchikova Iryna Oleksiivna
Назва патенту російськоюДозатор автоматический
Автори російськоюШведчикова Ирина Алексеевна
МПК / Мітки
МПК: G01F 11/00
Мітки: автоматичний, дозатор
