Зернозбиральна машина та система транспортування й підйому зерна зернозбиральної машини

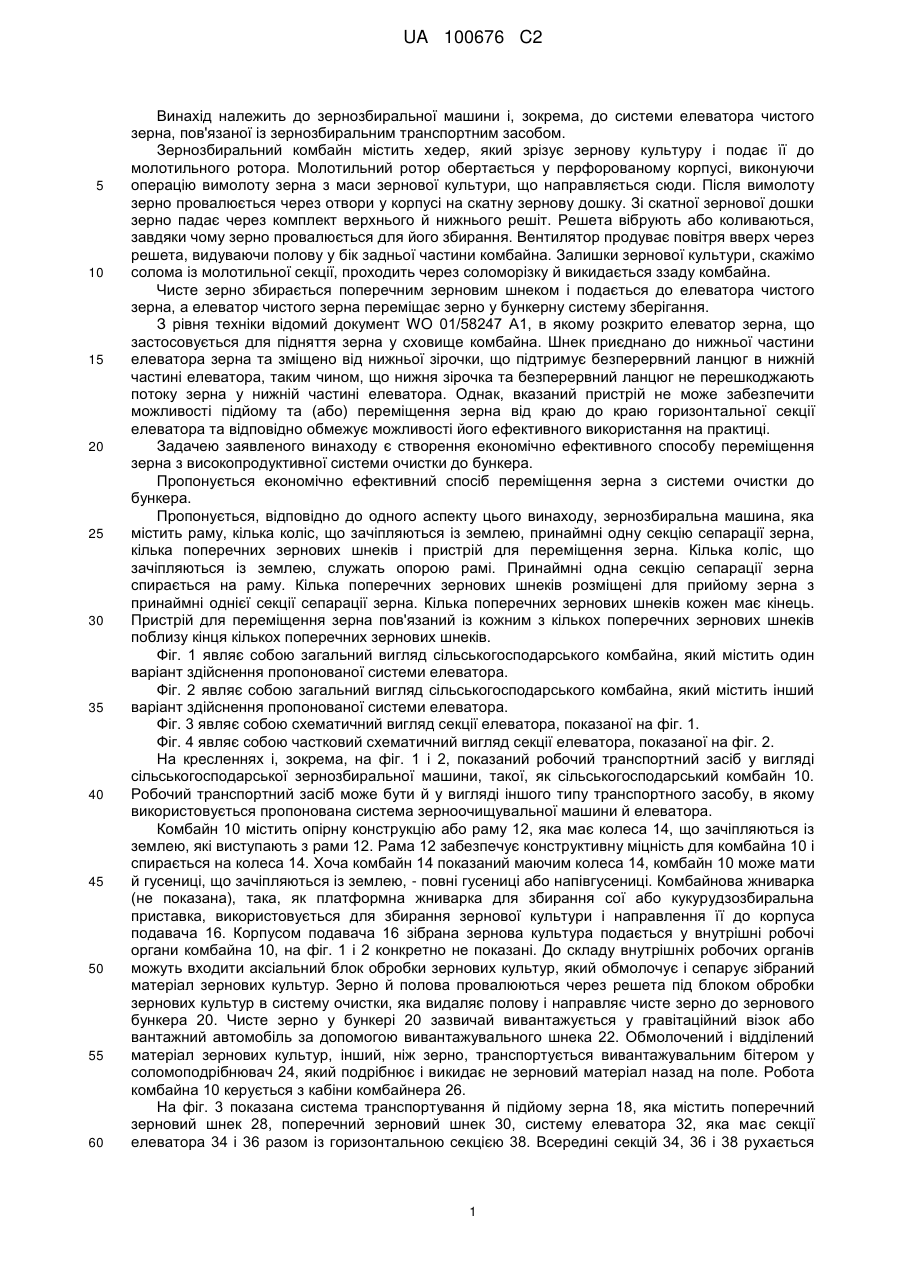

Реферат: Заявлена зернозбиральна машина, яка містить: раму, кілька коліс, що зачіпляються із землею, які підтримують зазначену раму, принаймні одну секцію сепарації зерна, яка підтримується зазначеною рамою, кілька поперечних зернових шнеків, розміщених для прийому зерна із зазначеної принаймні однієї секції сепарації зерна. Кожен із зазначених кількох поперечних зернових шнеків має кінець. Машина оснащена також пристроєм для переміщення зерна, пов'язаним із кожним із зазначених кількох поперечних зернових шнеків поблизу зазначеного кінця кожного із зазначених кількох поперечних зернових шнеків. Пристрій для переміщення зерна виконаний з можливістю рухатися у замкненому контурі та має лінійний напрямок пересування. Лінійний напрямок пересування змінюється, коли пристрій для переміщення проходить через кожен із зазначених кількох поперечних зернових шнеків. UA 100676 C2 (12) UA 100676 C2 UA 100676 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до зернозбиральної машини і, зокрема, до системи елеватора чистого зерна, пов'язаної із зернозбиральним транспортним засобом. Зернозбиральний комбайн містить хедер, який зрізує зернову культуру і подає її до молотильного ротора. Молотильний ротор обертається у перфорованому корпусі, виконуючи операцію вимолоту зерна з маси зернової культури, що направляється сюди. Після вимолоту зерно провалюється через отвори у корпусі на скатну зернову дошку. Зі скатної зернової дошки зерно падає через комплект верхнього й нижнього решіт. Решета вібрують або коливаються, завдяки чому зерно провалюється для його збирання. Вентилятор продуває повітря вверх через решета, видуваючи полову у бік задньої частини комбайна. Залишки зернової культури, скажімо солома із молотильної секції, проходить через соломорізку й викидається ззаду комбайна. Чисте зерно збирається поперечним зерновим шнеком і подається до елеватора чистого зерна, а елеватор чистого зерна переміщає зерно у бункерну систему зберігання. З рівня техніки відомий документ WO 01/58247 А1, в якому розкрито елеватор зерна, що застосовується для підняття зерна у сховище комбайна. Шнек приєднано до нижньої частини елеватора зерна та зміщено від нижньої зірочки, що підтримує безперервний ланцюг в нижній частині елеватора, таким чином, що нижня зірочка та безперервний ланцюг не перешкоджають потоку зерна у нижній частині елеватора. Однак, вказаний пристрій не може забезпечити можливості підйому та (або) переміщення зерна від краю до краю горизонтальної секції елеватора та відповідно обмежує можливості його ефективного використання на практиці. Задачею заявленого винаходу є створення економічно ефективного способу переміщення зерна з високопродуктивної системи очистки до бункера. Пропонується економічно ефективний спосіб переміщення зерна з системи очистки до бункера. Пропонується, відповідно до одного аспекту цього винаходу, зернозбиральна машина, яка містить раму, кілька коліс, що зачіпляються із землею, принаймні одну секцію сепарації зерна, кілька поперечних зернових шнеків і пристрій для переміщення зерна. Кілька коліс, що зачіпляються із землею, служать опорою рамі. Принаймні одна секцію сепарації зерна спирається на раму. Кілька поперечних зернових шнеків розміщені для прийому зерна з принаймні однієї секції сепарації зерна. Кілька поперечних зернових шнеків кожен має кінець. Пристрій для переміщення зерна пов'язаний із кожним з кількох поперечних зернових шнеків поблизу кінця кількох поперечних зернових шнеків. Фіг. 1 являє собою загальний вигляд сільськогосподарського комбайна, який містить один варіант здійснення пропонованої системи елеватора. Фіг. 2 являє собою загальний вигляд сільськогосподарського комбайна, який містить інший варіант здійснення пропонованої системи елеватора. Фіг. 3 являє собою схематичний вигляд секції елеватора, показаної на фіг. 1. Фіг. 4 являє собою частковий схематичний вигляд секції елеватора, показаної на фіг. 2. На кресленнях і, зокрема, на фіг. 1 і 2, показаний робочий транспортний засіб у вигляді сільськогосподарської зернозбиральної машини, такої, як сільськогосподарський комбайн 10. Робочий транспортний засіб може бути й у вигляді іншого типу транспортного засобу, в якому використовується пропонована система зерноочищувальної машини й елеватора. Комбайн 10 містить опірну конструкцію або раму 12, яка має колеса 14, що зачіпляються із землею, які виступають з рами 12. Рама 12 забезпечує конструктивну міцність для комбайна 10 і спирається на колеса 14. Хоча комбайн 14 показаний маючим колеса 14, комбайн 10 може мати й гусениці, що зачіпляються із землею, - повні гусениці або напівгусениці. Комбайнова жниварка (не показана), така, як платформна жниварка для збирання сої або кукурудзозбиральна приставка, використовується для збирання зернової культури і направлення її до корпуса подавача 16. Корпусом подавача 16 зібрана зернова культура подається у внутрішні робочі органи комбайна 10, на фіг. 1 і 2 конкретно не показані. До складу внутрішніх робочих органів можуть входити аксіальний блок обробки зернових культур, який обмолочує і сепарує зібраний матеріал зернових культур. Зерно й полова провалюються через решета під блоком обробки зернових культур в систему очистки, яка видаляє полову і направляє чисте зерно до зернового бункера 20. Чисте зерно у бункері 20 зазвичай вивантажується у гравітаційний візок або вантажний автомобіль за допомогою вивантажувального шнека 22. Обмолочений і відділений матеріал зернових культур, інший, ніж зерно, транспортується вивантажувальним бітером у соломоподрібнювач 24, який подрібнює і викидає не зерновий матеріал назад на поле. Робота комбайна 10 керується з кабіни комбайнера 26. На фіг. 3 показана система транспортування й підйому зерна 18, яка містить поперечний зерновий шнек 28, поперечний зерновий шнек 30, систему елеватора 32, яка має секції елеватора 34 і 36 разом із горизонтальною секцією 38. Всередині секцій 34, 36 і 38 рухається 1 UA 100676 C2 5 10 15 20 25 30 35 40 кружний елемент 40, для переміщення зерна до точки вивільнення 42. Шнеки 28 і 30, встановлені у нижній частині системи транспортування й підйому зерна 18, передають зерно, вимолочене з матеріалу зернових культур і відділене від полови, на боці комбайна 10, щоб система елеватора 32 могла переміщати зерно до бункера 20. Точка вивільнення 42, яка може бути у вигляді фонтанного шнека 42, знаходиться поруч із бункером 20 або всередині його для розміщення зерна у ньому. Шнеки 28 і 30 збирають зерно з різних частин системи очистки комбайна, які можуть розділятися каналом потоку матеріалу. На відміну від відомих систем елеватора, які переміщують зерно з однієї точки в одну точку, система транспортування й підйому зерна 18 збирає та (або) переміщує зерно від краю до краю горизонтальної секції 38. Шнеки 28 і 30 переміщують зерно від нижньої частини комбайна 10 до боку комбайна 10, і хоча шнеки 28 і 30 можуть бути однакового діаметра і можуть обертатися з однаковою частотою обертання, у межах об'єму винаходу й те, що шнеки 28 і 30 можуть різнитися у діаметрі й частоті обертання. До кінця шнеків 28 і 30 можуть кріпитися зірочки або шківи, щоб дозволити кружному елементу 40 одержувати у такий спосіб рушійну енергію. Кружний елемент 40 може бути у вигляді скребкового ланцюга 40 або стрічки з перегородками 40. Вісь, навколо якої обертається шнек 28, практично паралельна осі, навколо якої обертається шнек 30, а також осі, навколо якої обертається шнек 42. Загальна орієнтація цих осей є практично перпендикулярною нормальному напрямку, у якому рухається комбайн 10. Кружний елемент 40 вважається таким, що рухається у замкненому контурі з лінійним напрямком пересування зі зміною напрямку, коли кружний елемент 40 проходить шнеки 28, 30 і 42. Як показано на фіг. 3, секції 34 і 36 кожна має одні кінці, що сходяться поблизу точки вивільнення 42, й рознесені протилежні кінці, причому протилежний кінець секції 34 знаходиться поблизу шнека 30, а протилежний кінець секції 38 знаходиться поблизу шнека 28. Тепер звернемося додатково до фіг. 4, яка ілюструє систему транспортування й підйому зерна 118, що має елементи, практично схожі за описом до описаних вище, які мають цифру 100, додану до їх номерів позицій. У цьому варіанті здійснення горизонтальна секція 138 містить кружний елемент 140, який має кружний шлях руху із замкненим контуром, рухаючись між шнеком 128 і шнеком 130. Горизонтальна секція 138 переміщує зерно, передане на кінець шнека 128, і подає його у зону поблизу кінця шнека 130, щоб система елеватора 132 могла переміщувати зерно у бункер 120. У цьому варіанті здійснення система елеватора 132 практично схожа до систем, що використовуються у нинішніх комбайнах. Кружний елемент 140 може так само бути у вигляді скребкового ланцюга 140 або стрічки з перегородками 140 і може розміщатися для руху навколо зірочки, пов'язаної з кожним із шнеків 128 і 130. Пропонована система переважно переміщує в елеватор більшу кількість зерна, ніж відомі системи. Крім того, цей винахід передбачає використання кількох поперечних зернових шнеків для створення високопродуктивних секції очистки. Це усуває необхідність у двох окремих елеваторах зерна й зменшує складність системи транспортування й підйому зерна, яка обслуговує два або більше поперечних зернових шнеків. Вищеописаний переважний варіант здійснення, але зрозуміло, що можливі інші варіанти у межах обсягу цього винаходу, визначеного доданою формулою винаходу. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Зернозбиральна машина, яка містить: раму, кілька коліс, що зачіпляються із землею, які підтримують зазначену раму, принаймні одну секцію сепарації зерна, яка підтримується зазначеною рамою, кілька поперечних зернових шнеків, розміщених для прийому зерна із зазначеної принаймні однієї секції сепарації зерна, причому кожен із зазначених кількох поперечних зернових шнеків має кінець, та пристрій для переміщення зерна, пов'язаний із кожним із зазначених кількох поперечних зернових шнеків поблизу зазначеного кінця кожного із зазначених кількох поперечних зернових шнеків, яка відрізняється тим, що пристрій для переміщення зерна виконаний з можливістю рухатися у замкненому контурі та має лінійний напрямок пересування, причому лінійний напрямок пересування змінюється, коли пристрій для переміщення проходить через кожен із зазначених кількох поперечних зернових шнеків. 2. Зернозбиральна машина за п. 1, яка відрізняється тим, що зазначений пристрій для переміщення зерна являє собою скребковий ланцюг. 3. Зернозбиральна машина за п. 2, яка відрізняється тим, що містить також елеватор чистого зерна, який має кінець, розміщений поблизу зазначеного кінця одного із зазначених кількох поперечних зернових шнеків. 2 UA 100676 C2 5 10 15 20 25 30 35 40 45 50 55 4. Зернозбиральна машина за п. 3, яка відрізняється тим, що зазначений елеватор чистого зерна містить інший скребковий ланцюг, що рухається практично вертикально, причому зазначений скребковий ланцюг рухається практично горизонтально. 5. Зернозбиральна машина за п. 2, яка відрізняється тим, що містить також: бункер, опорою якому служить зазначена рама, і елеватор чистого зерна, що передає зерно до зазначеного бункера з положення поблизу зазначеного кінця принаймні одного із зазначених кількох поперечних зернових шнеків. 6. Зернозбиральна машина за п. 5, яка відрізняється тим, що зазначений елеватор чистого зерна містить першу секцію і другу секцію, кожна з яких має перший кінець і другий кінець, причому зазначений перший кінець зазначеної першої секції і зазначений перший кінець зазначеної другої секції з'єднуються поблизу точки вивільнення, де зерно потрапляє до зазначеного бункера, а зазначений другий кінець зазначеної першої секції і зазначений другий кінець зазначеної другої секції є рознесеними. 7. Зернозбиральна машина за п. 6, яка відрізняється тим, що зазначені кілька поперечних зернових шнеків включають перший поперечний зерновий бункер і другий поперечний зерновий бункер, причому зазначений скребковий ланцюг має контур, який включає зазначений кінець зазначеного першого зернового шнека й зазначений кінець зазначеного другого зернового шнека, причому зазначений перший шнек пов'язаний із зазначеним другим кінцем зазначеної першої секції, а зазначений другий шнек пов'язаний із зазначеним другим кінцем зазначеної другої секції. 8. Зернозбиральна машина за п. 7, яка відрізняється тим, що зазначений контур зазначеного скребкового ланцюга включає також зазначену першу секцію і зазначену другу секцію зазначеного елеватора чистого зерна. 9. Зернозбиральна машина за п. 8, яка відрізняється тим, що зазначений скребковий ланцюг приводиться принаймні одним з поперечних зернових шнеків - першим або другим. 10. Система транспортування і підйому зерна зернозбиральної машини, яка має принаймні одну секцію сепарації зерна та містить: кілька поперечних зернових шнеків, розміщених для прийому зерна із принаймні однієї секції сепарації зерна, причому кожен із зазначених кількох поперечних зернових шнеків має кінець, пристрій для переміщення зерна, пов'язаний із кожним із зазначених кількох поперечних зернових шнеків поблизу зазначеного кінця кожного із зазначених кількох поперечних зернових шнеків, яка відрізняється тим, що пристрій для переміщення зерна виконаний з можливістю рухатися у замкненому контурі та має лінійний напрямок пересування, а також тим, що лінійний напрямок пересування змінюється, коли пристрій для переміщення проходить через кожен із зазначених кількох поперечних зернових шнеків. 11. Система транспортування й підйому зерна за п. 10, яка відрізняється тим, що зазначений пристрій для переміщення зерна являє собою скребковий ланцюг. 12. Система транспортування й підйому зерна за п. 11, яка відрізняється тим, що містить також елеватор чистого зерна, який має кінець, розміщений поблизу зазначеного кінця одного із зазначених кількох поперечних зернових шнеків. 13. Система транспортування й підйому зерна за п. 12, яка відрізняється тим, що зазначений елеватор чистого зерна містить інший скребковий ланцюг, що рухається практично вертикально, причому зазначений скребковий ланцюг рухається практично горизонтально. 14. Система транспортування й підйому зерна за п. 11, яка відрізняється тим, що містить також елеватор чистого зерна, що передає зерно до точки вивільнення з положення поблизу зазначеного кінця принаймні одного із зазначених кількох поперечних зернових шнеків. 15. Система транспортування й підйому зерна за п. 14, яка відрізняється тим, що зазначений елеватор чистого зерна містить першу секцію і другу секцію, кожна з яких має перший кінець і другий кінець, причому зазначений перший кінець зазначеної першої секції і зазначений перший кінець зазначеної другої секції з'єднуються поблизу зазначеної точки вивільнення, а зазначений другий кінець зазначеної першої секції і зазначений другий кінець зазначеної другої секції є рознесеними. 16. Система транспортування й підйому зерна за п. 15, яка відрізняється тим, що зазначені кілька поперечних зернових шнеків включають перший поперечний зерновий шнек і другий поперечний зерновий шнек, причому зазначений скребковий ланцюг має контур, який включає зазначений кінець зазначеного першого зернового шнека й зазначений кінець зазначеного другого зернового шнека, причому зазначений перший шнек пов'язаний із зазначеним другим кінцем зазначеної першої секції, а зазначений другий шнек пов'язаний із зазначеним другим кінцем зазначеної другої секції. 3 UA 100676 C2 5 17. Система транспортування й підйому зерна за п. 16, яка відрізняється тим, що зазначений контур зазначеного скребкового ланцюга включає також зазначену першу секцію і зазначену другу секцію зазначеного елеватора чистого зерна. 18. Система транспортування й підйому зерна за п. 17, яка відрізняється тим, що зазначений скребковий ланцюг приводиться принаймні одним з поперечних зернових шнеків - першим або другим. 4 UA 100676 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
