Сільськогосподарська машина і спосіб доставки текучого середовища у систему розкидування сільськогосподарської машини

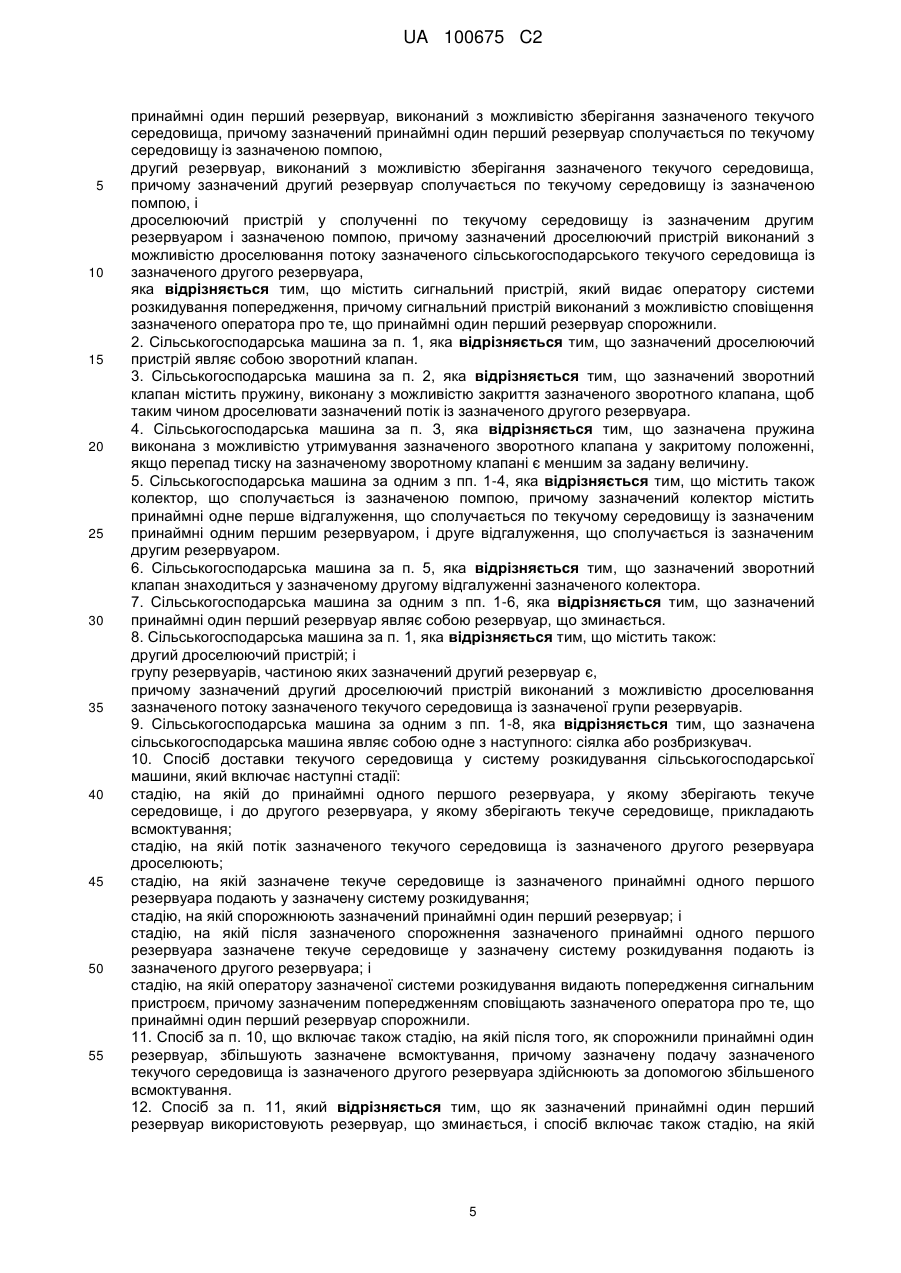

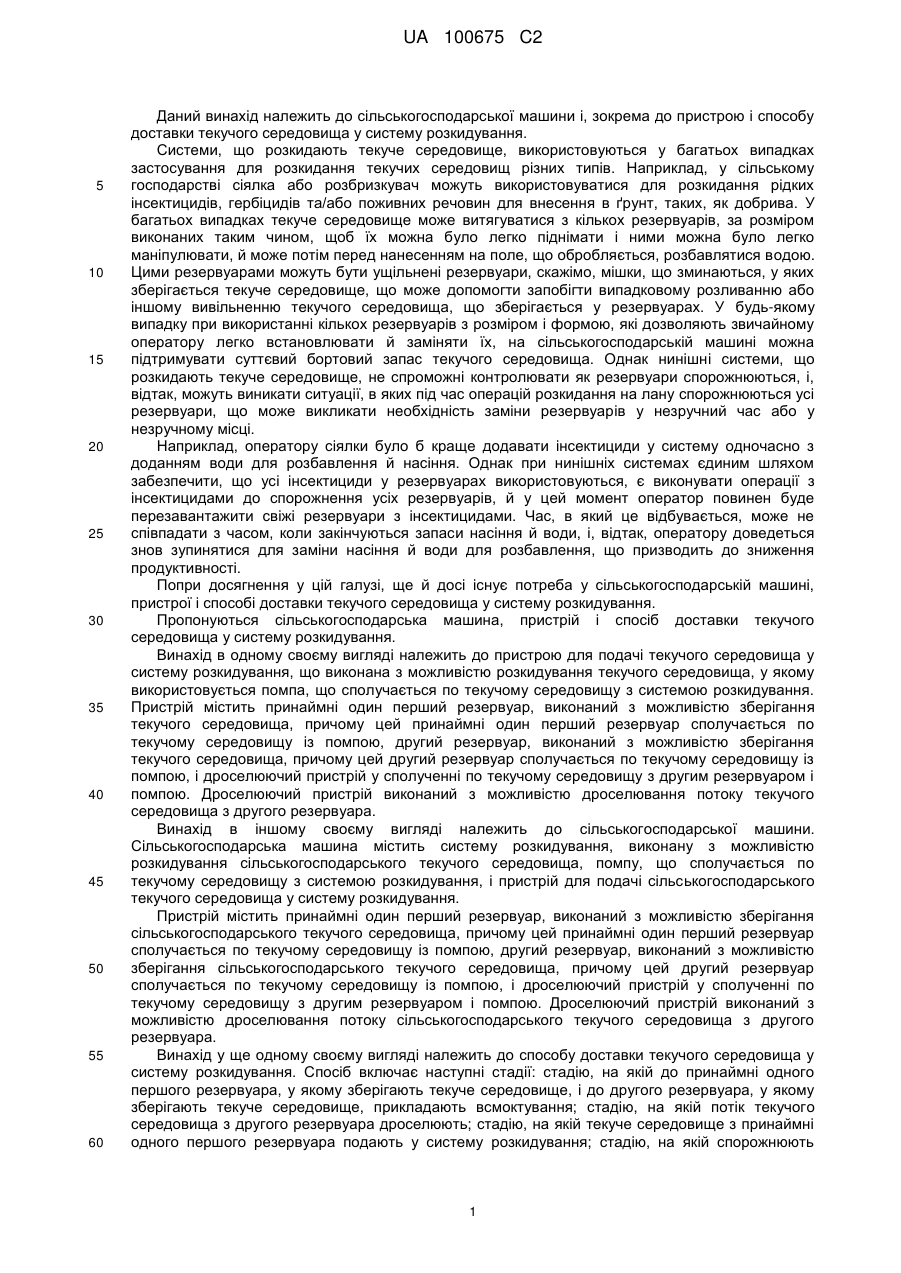

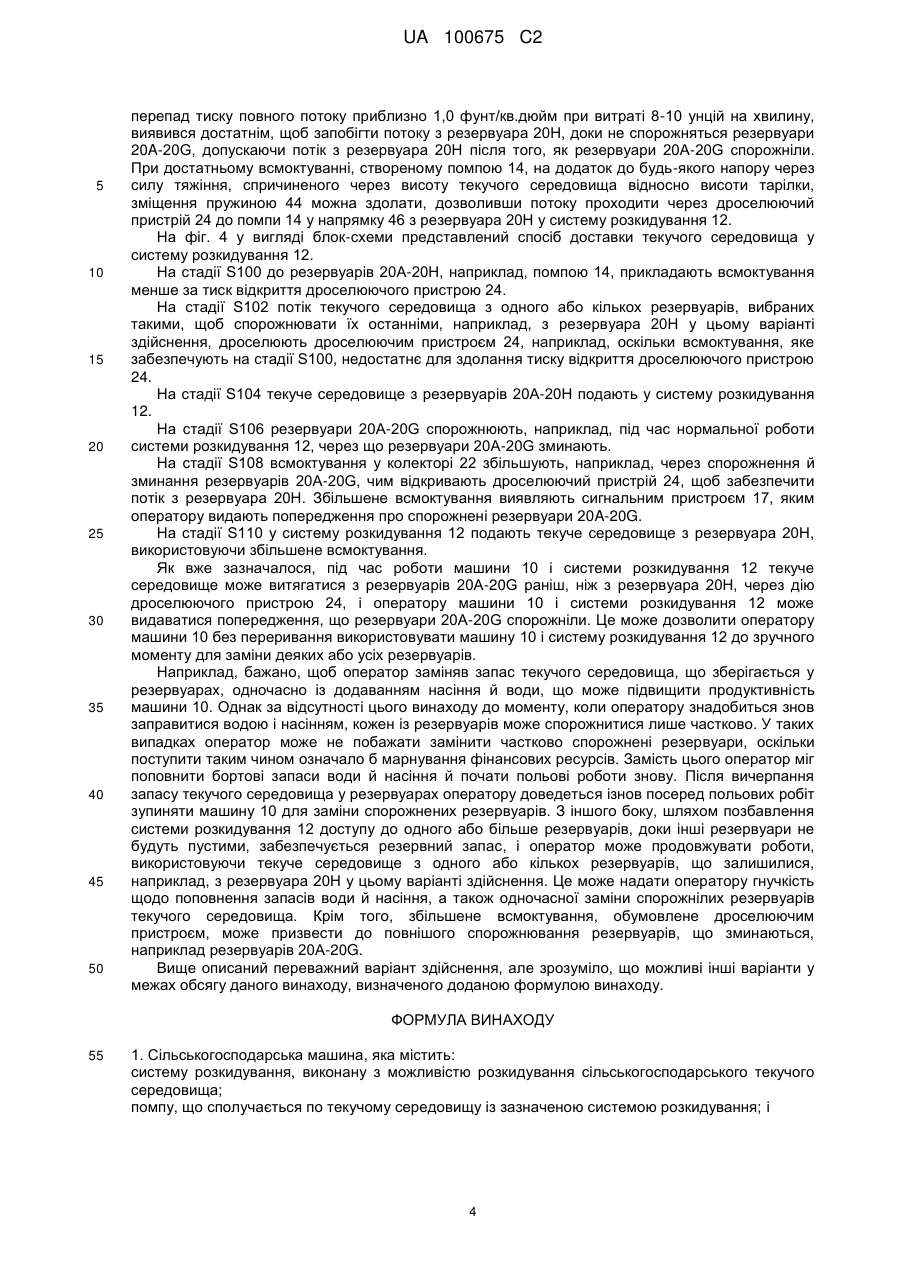

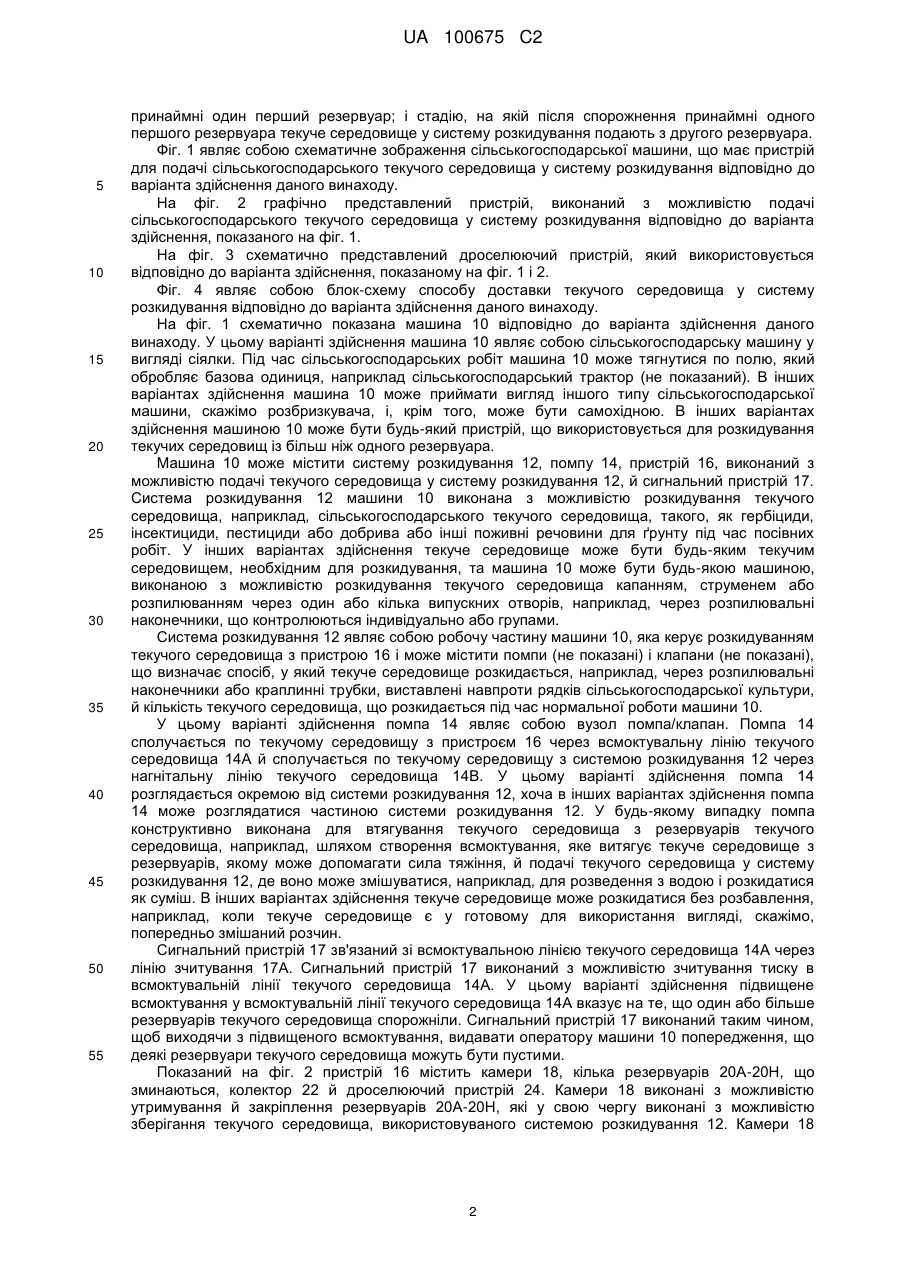

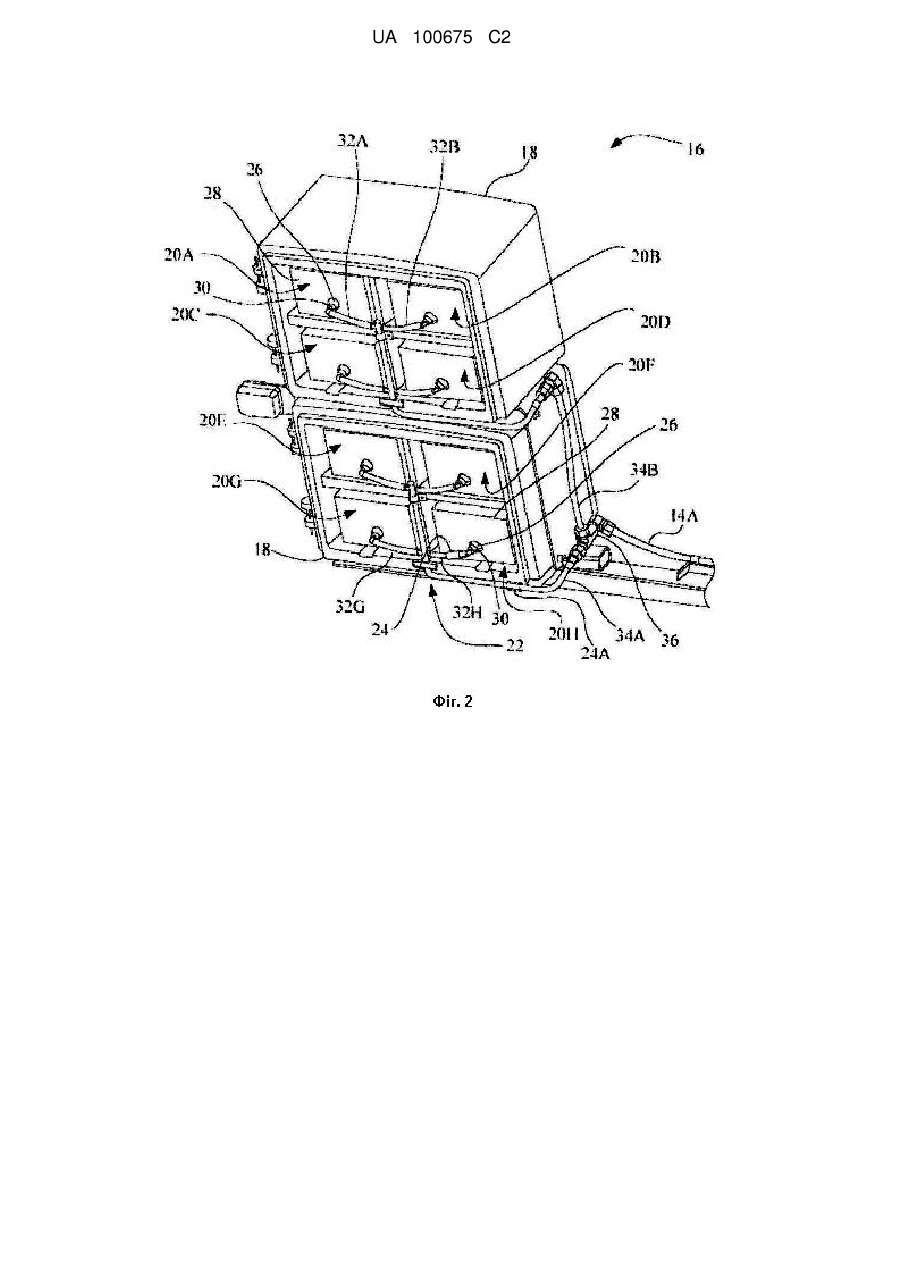

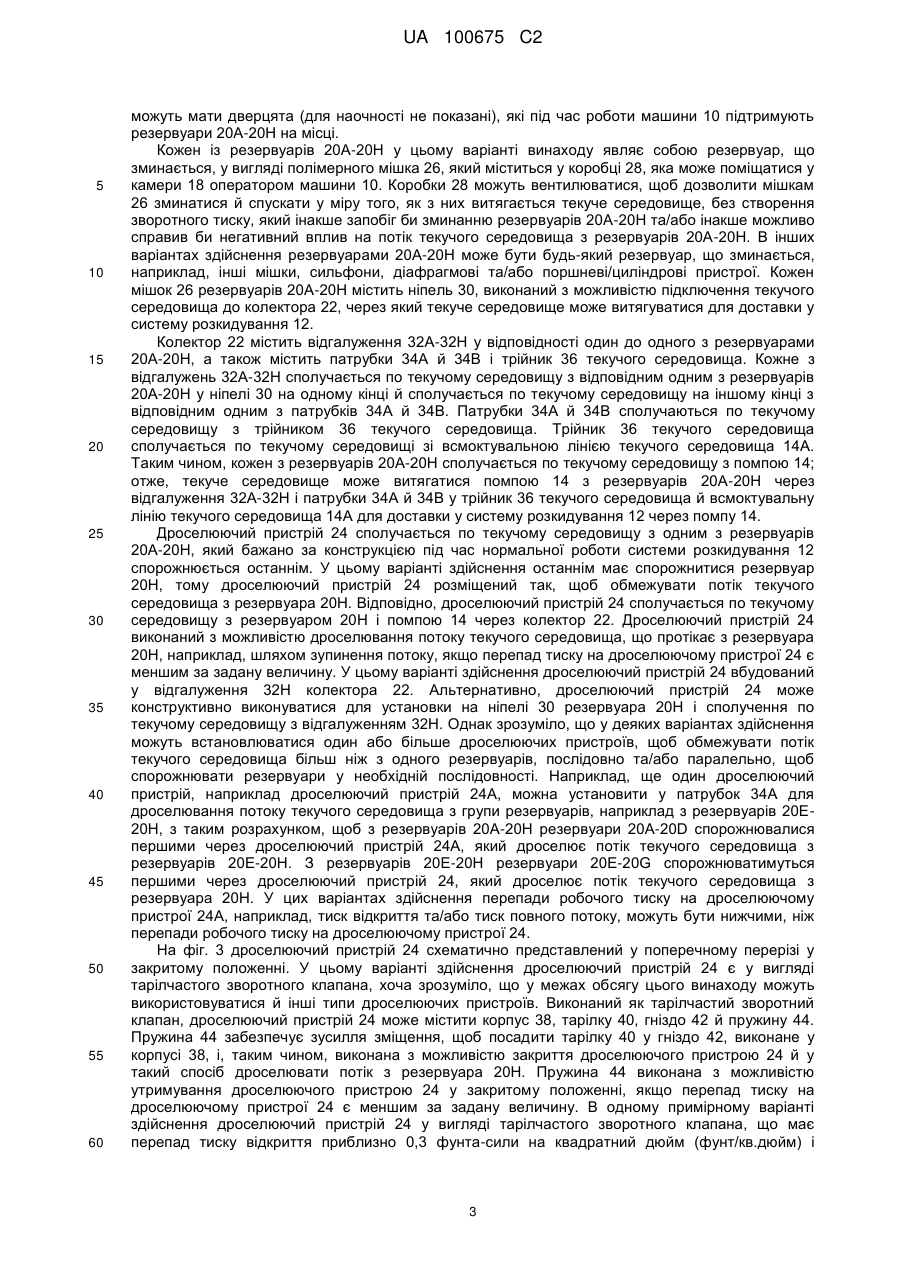

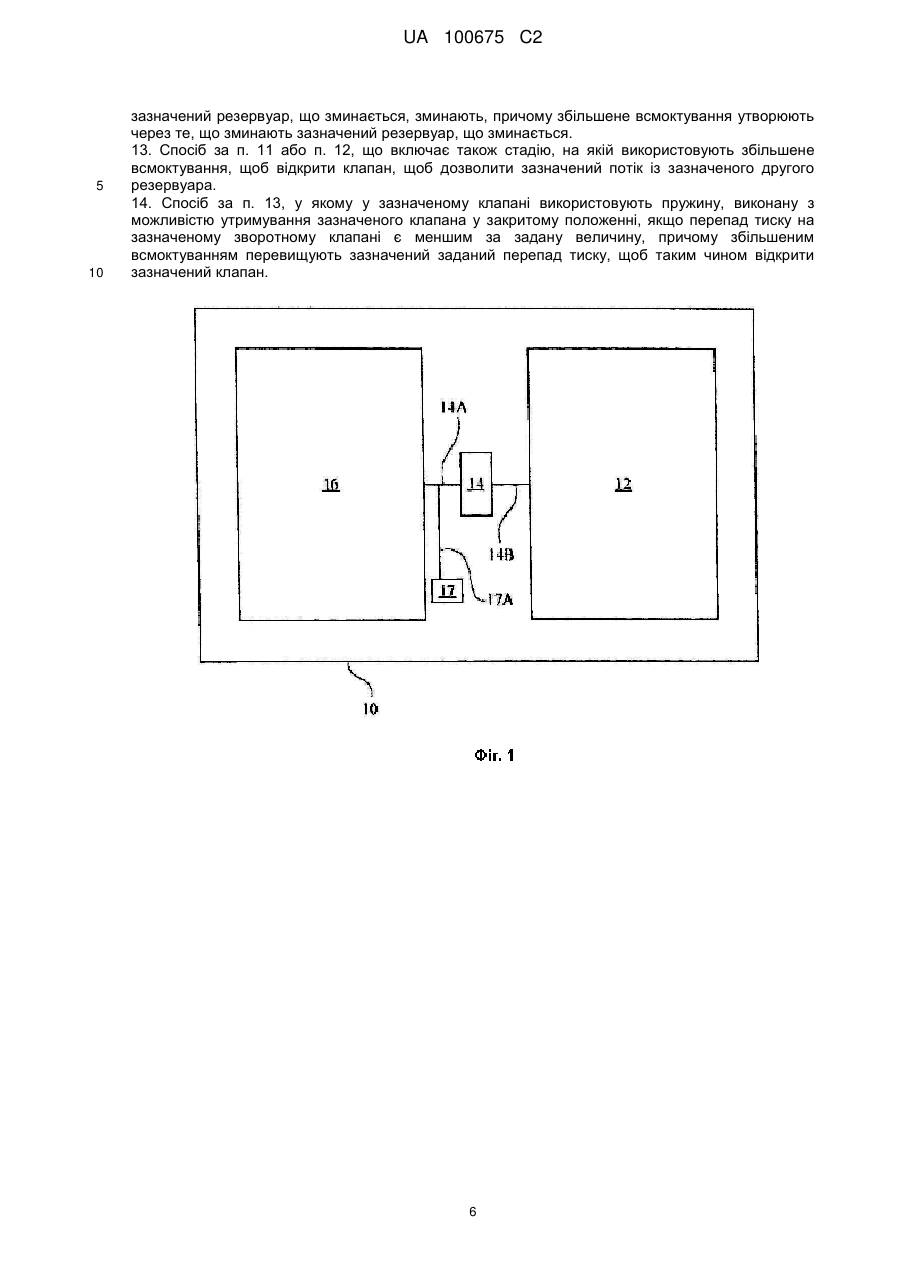

Реферат: Сільськогосподарська машина містить систему розкидування, виконану з можливістю розкидування сільськогосподарського текучого середовища, помпу, що сполучається по текучому середовищу з системою розкидування, і принаймні один перший резервуар, виконаний з можливістю зберігання сільськогосподарського текучого середовища, причому принаймні один перший резервуар сполучається по текучому середовищу з помпою, другий резервуар, виконаний з можливістю зберігання сільськогосподарського текучого середовища, причому другий резервуар сполучається по текучому середовищу з помпою, і дроселюючий пристрій у сполученні по текучому середовищу із другим резервуаром і помпою. Дроселюючий пристрій виконаний з можливістю дроселювання потоку сільськогосподарського текучого середовища з другого резервуара. Машина містить сигнальний пристрій, виконаний з можливістю сповіщення оператора про спорожнення принаймні одного першого резервуара. UA 100675 C2 (12) UA 100675 C2 UA 100675 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до сільськогосподарської машини і, зокрема до пристрою і способу доставки текучого середовища у систему розкидування. Системи, що розкидають текуче середовище, використовуються у багатьох випадках застосування для розкидання текучих середовищ різних типів. Наприклад, у сільському господарстві сіялка або розбризкувач можуть використовуватися для розкидання рідких інсектицидів, гербіцидів та/або поживних речовин для внесення в ґрунт, таких, як добрива. У багатьох випадках текуче середовище може витягуватися з кількох резервуарів, за розміром виконаних таким чином, щоб їх можна було легко піднімати і ними можна було легко маніпулювати, й може потім перед нанесенням на поле, що обробляється, розбавлятися водою. Цими резервуарами можуть бути ущільнені резервуари, скажімо, мішки, що зминаються, у яких зберігається текуче середовище, що може допомогти запобігти випадковому розливанню або іншому вивільненню текучого середовища, що зберігається у резервуарах. У будь-якому випадку при використанні кількох резервуарів з розміром і формою, які дозволяють звичайному оператору легко встановлювати й заміняти їх, на сільськогосподарській машині можна підтримувати суттєвий бортовий запас текучого середовища. Однак нинішні системи, що розкидають текуче середовище, не спроможні контролювати як резервуари спорожнюються, і, відтак, можуть виникати ситуації, в яких під час операцій розкидання на лану спорожнюються усі резервуари, що може викликати необхідність заміни резервуарів у незручний час або у незручному місці. Наприклад, оператору сіялки було б краще додавати інсектициди у систему одночасно з доданням води для розбавлення й насіння. Однак при нинішніх системах єдиним шляхом забезпечити, що усі інсектициди у резервуарах використовуються, є виконувати операції з інсектицидами до спорожнення усіх резервуарів, й у цей момент оператор повинен буде перезавантажити свіжі резервуари з інсектицидами. Час, в який це відбувається, може не співпадати з часом, коли закінчуються запаси насіння й води, і, відтак, оператору доведеться знов зупинятися для заміни насіння й води для розбавлення, що призводить до зниження продуктивності. Попри досягнення у цій галузі, ще й досі існує потреба у сільськогосподарській машині, пристрої і способі доставки текучого середовища у систему розкидування. Пропонуються сільськогосподарська машина, пристрій і спосіб доставки текучого середовища у систему розкидування. Винахід в одному своєму вигляді належить до пристрою для подачі текучого середовища у систему розкидування, що виконана з можливістю розкидування текучого середовища, у якому використовується помпа, що сполучається по текучому середовищу з системою розкидування. Пристрій містить принаймні один перший резервуар, виконаний з можливістю зберігання текучого середовища, причому цей принаймні один перший резервуар сполучається по текучому середовищу із помпою, другий резервуар, виконаний з можливістю зберігання текучого середовища, причому цей другий резервуар сполучається по текучому середовищу із помпою, і дроселюючий пристрій у сполученні по текучому середовищу з другим резервуаром і помпою. Дроселюючий пристрій виконаний з можливістю дроселювання потоку текучого середовища з другого резервуара. Винахід в іншому своєму вигляді належить до сільськогосподарської машини. Сільськогосподарська машина містить систему розкидування, виконану з можливістю розкидуваннясільськогосподарського текучого середовища, помпу, що сполучається по текучому середовищу з системою розкидування, і пристрій для подачі сільськогосподарського текучого середовища у систему розкидування. Пристрій містить принаймні один перший резервуар, виконаний з можливістю зберігання сільськогосподарського текучого середовища, причому цей принаймні один перший резервуар сполучається по текучому середовищу із помпою, другий резервуар, виконаний з можливістю зберігання сільськогосподарського текучого середовища, причому цей другий резервуар сполучається по текучому середовищу із помпою, і дроселюючий пристрій у сполученні по текучому середовищу з другим резервуаром і помпою. Дроселюючий пристрій виконаний з можливістю дроселювання потоку сільськогосподарського текучого середовища з другого резервуара. Винахід у ще одному своєму вигляді належить до способу доставки текучого середовища у систему розкидування. Спосіб включає наступні стадії: стадію, на якій до принаймні одного першого резервуара, у якому зберігають текуче середовище, і до другого резервуара, у якому зберігають текуче середовище, прикладають всмоктування; стадію, на якій потік текучого середовища з другого резервуара дроселюють; стадію, на якій текуче середовище з принаймні одного першого резервуара подають у систему розкидування; стадію, на якій спорожнюють 1 UA 100675 C2 5 10 15 20 25 30 35 40 45 50 55 принаймні один перший резервуар; і стадію, на якій після спорожнення принаймні одного першого резервуара текуче середовище у систему розкидування подають з другого резервуара. Фіг. 1 являє собою схематичне зображення сільськогосподарської машини, що має пристрій для подачі сільськогосподарського текучого середовища у систему розкидування відповідно до варіанта здійснення даного винаходу. На фіг. 2 графічно представлений пристрій, виконаний з можливістю подачі сільськогосподарського текучого середовища у систему розкидування відповідно до варіанта здійснення, показаного на фіг. 1. На фіг. 3 схематично представлений дроселюючий пристрій, який використовується відповідно до варіанта здійснення, показаному на фіг. 1 і 2. Фіг. 4 являє собою блок-схему способу доставки текучого середовища у систему розкидування відповідно до варіанта здійснення даного винаходу. На фіг. 1 схематично показана машина 10 відповідно до варіанта здійснення даного винаходу. У цьому варіанті здійснення машина 10 являє собою сільськогосподарську машину у вигляді сіялки. Під час сільськогосподарських робіт машина 10 може тягнутися по полю, який обробляє базова одиниця, наприклад сільськогосподарський трактор (не показаний). В інших варіантах здійснення машина 10 може приймати вигляд іншого типу сільськогосподарської машини, скажімо розбризкувача, і, крім того, може бути самохідною. В інших варіантах здійснення машиною 10 може бути будь-який пристрій, що використовується для розкидування текучих середовищ із більш ніж одного резервуара. Машина 10 може містити систему розкидування 12, помпу 14, пристрій 16, виконаний з можливістю подачі текучого середовища у систему розкидування 12, й сигнальний пристрій 17. Система розкидування 12 машини 10 виконана з можливістю розкидування текучого середовища, наприклад, сільськогосподарського текучого середовища, такого, як гербіциди, інсектициди, пестициди або добрива або інші поживні речовини для ґрунту під час посівних робіт. У інших варіантах здійснення текуче середовище може бути будь-яким текучим середовищем, необхідним для розкидування, та машина 10 може бути будь-якою машиною, виконаною з можливістю розкидування текучого середовища капанням, струменем або розпилюванням через один або кілька випускних отворів, наприклад, через розпилювальні наконечники, що контролюються індивідуально або групами. Система розкидування 12 являє собою робочу частину машини 10, яка керує розкидуванням текучого середовища з пристрою 16 і може містити помпи (не показані) і клапани (не показані), що визначає спосіб, у який текуче середовище розкидається, наприклад, через розпилювальні наконечники або краплинні трубки, виставлені навпроти рядків сільськогосподарської культури, й кількість текучого середовища, що розкидається під час нормальної роботи машини 10. У цьому варіанті здійснення помпа 14 являє собою вузол помпа/клапан. Помпа 14 сполучається по текучому середовищу з пристроєм 16 через всмоктувальну лінію текучого середовища 14А й сполучається по текучому середовищу з системою розкидування 12 через нагнітальну лінію текучого середовища 14В. У цьому варіанті здійснення помпа 14 розглядається окремою від системи розкидування 12, хоча в інших варіантах здійснення помпа 14 може розглядатися частиною системи розкидування 12. У будь-якому випадку помпа конструктивно виконана для втягування текучого середовища з резервуарів текучого середовища, наприклад, шляхом створення всмоктування, яке витягує текуче середовище з резервуарів, якому може допомагати сила тяжіння, й подачі текучого середовища у систему розкидування 12, де воно може змішуватися, наприклад, для розведення з водою і розкидатися як суміш. В інших варіантах здійснення текуче середовище може розкидатися без розбавлення, наприклад, коли текуче середовище є у готовому для використання вигляді, скажімо, попередньо змішаний розчин. Сигнальний пристрій 17 зв'язаний зі всмоктувальною лінією текучого середовища 14А через лінію зчитування 17А. Сигнальний пристрій 17 виконаний з можливістю зчитування тиску в всмоктувальній лінії текучого середовища 14А. У цьому варіанті здійснення підвищене всмоктування у всмоктувальній лінії текучого середовища 14А вказує на те, що один або більше резервуарів текучого середовища спорожніли. Сигнальний пристрій 17 виконаний таким чином, щоб виходячи з підвищеного всмоктування, видавати оператору машини 10 попередження, що деякі резервуари текучого середовища можуть бути пустими. Показаний на фіг. 2 пристрій 16 містить камери 18, кілька резервуарів 20А-20Н, що зминаються, колектор 22 й дроселюючий пристрій 24. Камери 18 виконані з можливістю утримування й закріплення резервуарів 20А-20Н, які у свою чергу виконані з можливістю зберігання текучого середовища, використовуваного системою розкидування 12. Камери 18 2 UA 100675 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть мати дверцята (для наочності не показані), які під час роботи машини 10 підтримують резервуари 20А-20Н на місці. Кожен із резервуарів 20А-20Н у цьому варіанті винаходу являє собою резервуар, що зминається, у вигляді полімерного мішка 26, який міститься у коробці 28, яка може поміщатися у камери 18 оператором машини 10. Коробки 28 можуть вентилюватися, щоб дозволити мішкам 26 зминатися й спускати у міру того, як з них витягається текуче середовище, без створення зворотного тиску, який інакше запобіг би зминанню резервуарів 20А-20Н та/або інакше можливо справив би негативний вплив на потік текучого середовища з резервуарів 20А-20Н. В інших варіантах здійснення резервуарами 20А-20Н може бути будь-який резервуар, що зминається, наприклад, інші мішки, сильфони, діафрагмові та/або поршневі/циліндрові пристрої. Кожен мішок 26 резервуарів 20А-20Н містить ніпель 30, виконаний з можливістю підключення текучого середовища до колектора 22, через який текуче середовище може витягуватися для доставки у систему розкидування 12. Колектор 22 містить відгалуження 32А-32Н у відповідності один до одного з резервуарами 20А-20Н, а також містить патрубки 34А й 34В і трійник 36 текучого середовища. Кожне з відгалужень 32А-32Н сполучається по текучому середовищу з відповідним одним з резервуарів 20А-20Н у ніпелі 30 на одному кінці й сполучається по текучому середовищу на іншому кінці з відповідним одним з патрубків 34А й 34В. Патрубки 34А й 34В сполучаються по текучому середовищу з трійником 36 текучого середовища. Трійник 36 текучого середовища сполучається по текучому середовищі зі всмоктувальною лінією текучого середовища 14А. Таким чином, кожен з резервуарів 20А-20Н сполучається по текучому середовищу з помпою 14; отже, текуче середовище може витягатися помпою 14 з резервуарів 20А-20Н через відгалуження 32А-32Н і патрубки 34А й 34В у трійник 36 текучого середовища й всмоктувальну лінію текучого середовища 14А для доставки у систему розкидування 12 через помпу 14. Дроселюючий пристрій 24 сполучається по текучому середовищу з одним з резервуарів 20А-20Н, який бажано за конструкцією під час нормальної роботи системи розкидування 12 спорожнюється останнім. У цьому варіанті здійснення останнім має спорожнитися резервуар 20Н, тому дроселюючий пристрій 24 розміщений так, щоб обмежувати потік текучого середовища з резервуара 20Н. Відповідно, дроселюючий пристрій 24 сполучається по текучому середовищу з резервуаром 20Н і помпою 14 через колектор 22. Дроселюючий пристрій 24 виконаний з можливістю дроселювання потоку текучого середовища, що протікає з резервуара 20Н, наприклад, шляхом зупинення потоку, якщо перепад тиску на дроселюючому пристрої 24 є меншим за задану величину. У цьому варіанті здійснення дроселюючий пристрій 24 вбудований у відгалуження 32Н колектора 22. Альтернативно, дроселюючий пристрій 24 може конструктивно виконуватися для установки на ніпелі 30 резервуара 20Н і сполучення по текучому середовищу з відгалуженням 32Н. Однак зрозуміло, що у деяких варіантах здійснення можуть встановлюватися один або більше дроселюючих пристроїв, щоб обмежувати потік текучого середовища більш ніж з одного резервуарів, послідовно та/або паралельно, щоб спорожнювати резервуари у необхідній послідовності. Наприклад, ще один дроселюючий пристрій, наприклад дроселюючий пристрій 24А, можна установити у патрубок 34А для дроселювання потоку текучого середовища з групи резервуарів, наприклад з резервуарів 20Е20Н, з таким розрахунком, щоб з резервуарів 20А-20Н резервуари 20A-20D спорожнювалися першими через дроселюючий пристрій 24А, який дроселює потік текучого середовища з резервуарів 20Е-20Н. З резервуарів 20Е-20Н резервуари 20E-20G спорожнюватимуться першими через дроселюючий пристрій 24, який дроселює потік текучого середовища з резервуара 20Н. У цих варіантах здійснення перепади робочого тиску на дроселюючому пристрої 24А, наприклад, тиск відкриття та/або тиск повного потоку, можуть бути нижчими, ніж перепади робочого тиску на дроселюючому пристрої 24. На фіг. 3 дроселюючий пристрій 24 схематично представлений у поперечному перерізі у закритому положенні. У цьому варіанті здійснення дроселюючий пристрій 24 є у вигляді тарілчастого зворотного клапана, хоча зрозуміло, що у межах обсягу цього винаходу можуть використовуватися й інші типи дроселюючих пристроїв. Виконаний як тарілчастий зворотний клапан, дроселюючий пристрій 24 може містити корпус 38, тарілку 40, гніздо 42 й пружину 44. Пружина 44 забезпечує зусилля зміщення, щоб посадити тарілку 40 у гніздо 42, виконане у корпусі 38, і, таким чином, виконана з можливістю закриття дроселюючого пристрою 24 й у такий спосіб дроселювати потік з резервуара 20Н. Пружина 44 виконана з можливістю утримування дроселюючого пристрою 24 у закритому положенні, якщо перепад тиску на дроселюючому пристрої 24 є меншим за задану величину. В одному примірному варіанті здійснення дроселюючий пристрій 24 у вигляді тарілчастого зворотного клапана, що має перепад тиску відкриття приблизно 0,3 фунта-сили на квадратний дюйм (фунт/кв.дюйм) і 3 UA 100675 C2 5 10 15 20 25 30 35 40 45 50 перепад тиску повного потоку приблизно 1,0 фунт/кв.дюйм при витраті 8-10 унцій на хвилину, виявився достатнім, щоб запобігти потоку з резервуара 20Н, доки не спорожняться резервуари 20A-20G, допускаючи потік з резервуара 20Н після того, як резервуари 20A-20G спорожніли. При достатньому всмоктуванні, створеному помпою 14, на додаток до будь-якого напору через силу тяжіння, спричиненого через висоту текучого середовища відносно висоти тарілки, зміщення пружиною 44 можна здолати, дозволивши потоку проходити через дроселюючий пристрій 24 до помпи 14 у напрямку 46 з резервуара 20Н у систему розкидування 12. На фіг. 4 у вигляді блок-схеми представлений спосіб доставки текучого середовища у систему розкидування 12. На стадії S100 до резервуарів 20А-20Н, наприклад, помпою 14, прикладають всмоктування менше за тиск відкриття дроселюючого пристрою 24. На стадії S102 потік текучого середовища з одного або кількох резервуарів, вибраних такими, щоб спорожнювати їх останніми, наприклад, з резервуара 20Н у цьому варіанті здійснення, дроселюють дроселюючим пристроєм 24, наприклад, оскільки всмоктування, яке забезпечують на стадії S100, недостатнє для здолання тиску відкриття дроселюючого пристрою 24. На стадії S104 текуче середовище з резервуарів 20А-20Н подають у систему розкидування 12. На стадії S106 резервуари 20A-20G спорожнюють, наприклад, під час нормальної роботи системи розкидування 12, через що резервуари 20A-20G зминають. На стадії S108 всмоктування у колекторі 22 збільшують, наприклад, через спорожнення й зминання резервуарів 20A-20G, чим відкривають дроселюючий пристрій 24, щоб забезпечити потік з резервуара 20Н. Збільшене всмоктування виявляють сигнальним пристроєм 17, яким оператору видають попередження про спорожнені резервуари 20A-20G. На стадії S110 у систему розкидування 12 подають текуче середовище з резервуара 20Н, використовуючи збільшене всмоктування. Як вже зазначалося, під час роботи машини 10 і системи розкидування 12 текуче середовище може витягатися з резервуарів 20A-20G раніш, ніж з резервуара 20Н, через дію дроселюючого пристрою 24, і оператору машини 10 і системи розкидування 12 може видаватися попередження, що резервуари 20А-20G спорожніли. Це може дозволити оператору машини 10 без переривання використовувати машину 10 і систему розкидування 12 до зручного моменту для заміни деяких або усіх резервуарів. Наприклад, бажано, щоб оператор заміняв запас текучого середовища, що зберігається у резервуарах, одночасно із додаванням насіння й води, що може підвищити продуктивність машини 10. Однак за відсутності цього винаходу до моменту, коли оператору знадобиться знов заправитися водою і насінням, кожен із резервуарів може спорожнитися лише частково. У таких випадках оператор може не побажати замінити частково спорожнені резервуари, оскільки поступити таким чином означало б марнування фінансових ресурсів. Замість цього оператор міг поповнити бортові запаси води й насіння й почати польові роботи знову. Після вичерпання запасу текучого середовища у резервуарах оператору доведеться ізнов посеред польових робіт зупиняти машину 10 для заміни спорожнених резервуарів. З іншого боку, шляхом позбавлення системи розкидування 12 доступу до одного або більше резервуарів, доки інші резервуари не будуть пустими, забезпечується резервний запас, і оператор може продовжувати роботи, використовуючи текуче середовище з одного або кількох резервуарів, що залишилися, наприклад, з резервуара 20Н у цьому варіанті здійснення. Це може надати оператору гнучкість щодо поповнення запасів води й насіння, а також одночасної заміни спорожнілих резервуарів текучого середовища. Крім того, збільшене всмоктування, обумовлене дроселюючим пристроєм, може призвести до повнішого спорожнювання резервуарів, що зминаються, наприклад резервуарів 20A-20G. Вище описаний переважний варіант здійснення, але зрозуміло, що можливі інші варіанти у межах обсягу даного винаходу, визначеного доданою формулою винаходу. ФОРМУЛА ВИНАХОДУ 55 1. Сільськогосподарська машина, яка містить: систему розкидування, виконану з можливістю розкидування сільськогосподарського текучого середовища; помпу, що сполучається по текучому середовищу із зазначеною системою розкидування; і 4 UA 100675 C2 5 10 15 20 25 30 35 40 45 50 55 принаймні один перший резервуар, виконаний з можливістю зберігання зазначеного текучого середовища, причому зазначений принаймні один перший резервуар сполучається по текучому середовищу із зазначеною помпою, другий резервуар, виконаний з можливістю зберігання зазначеного текучого середовища, причому зазначений другий резервуар сполучається по текучому середовищу із зазначеною помпою, і дроселюючий пристрій у сполученні по текучому середовищу із зазначеним другим резервуаром і зазначеною помпою, причому зазначений дроселюючий пристрій виконаний з можливістю дроселювання потоку зазначеного сільськогосподарського текучого середовища із зазначеного другого резервуара, яка відрізняється тим, що містить сигнальний пристрій, який видає оператору системи розкидування попередження, причому сигнальний пристрій виконаний з можливістю сповіщення зазначеного оператора про те, що принаймні один перший резервуар спорожнили. 2. Сільськогосподарська машина за п. 1, яка відрізняється тим, що зазначений дроселюючий пристрій являє собою зворотний клапан. 3. Сільськогосподарська машина за п. 2, яка відрізняється тим, що зазначений зворотний клапан містить пружину, виконану з можливістю закриття зазначеного зворотного клапана, щоб таким чином дроселювати зазначений потік із зазначеного другого резервуара. 4. Сільськогосподарська машина за п. 3, яка відрізняється тим, що зазначена пружина виконана з можливістю утримування зазначеного зворотного клапана у закритому положенні, якщо перепад тиску на зазначеному зворотному клапані є меншим за задану величину. 5. Сільськогосподарська машина за одним з пп. 1-4, яка відрізняється тим, що містить також колектор, що сполучається із зазначеною помпою, причому зазначений колектор містить принаймні одне перше відгалуження, що сполучається по текучому середовищу із зазначеним принаймні одним першим резервуаром, і друге відгалуження, що сполучається із зазначеним другим резервуаром. 6. Сільськогосподарська машина за п. 5, яка відрізняється тим, що зазначений зворотний клапан знаходиться у зазначеному другому відгалуженні зазначеного колектора. 7. Сільськогосподарська машина за одним з пп. 1-6, яка відрізняється тим, що зазначений принаймні один перший резервуар являє собою резервуар, що зминається. 8. Сільськогосподарська машина за п. 1, яка відрізняється тим, що містить також: другий дроселюючий пристрій; і групу резервуарів, частиною яких зазначений другий резервуар є, причому зазначений другий дроселюючий пристрій виконаний з можливістю дроселювання зазначеного потоку зазначеного текучого середовища із зазначеної групи резервуарів. 9. Сільськогосподарська машина за одним з пп. 1-8, яка відрізняється тим, що зазначена сільськогосподарська машина являє собою одне з наступного: сіялка або розбризкувач. 10. Спосіб доставки текучого середовища у систему розкидування сільськогосподарської машини, який включає наступні стадії: стадію, на якій до принаймні одного першого резервуара, у якому зберігають текуче середовище, і до другого резервуара, у якому зберігають текуче середовище, прикладають всмоктування; стадію, на якій потік зазначеного текучого середовища із зазначеного другого резервуара дроселюють; стадію, на якій зазначене текуче середовище із зазначеного принаймні одного першого резервуара подають у зазначену систему розкидування; стадію, на якій спорожнюють зазначений принаймні один перший резервуар; і стадію, на якій після зазначеного спорожнення зазначеного принаймні одного першого резервуара зазначене текуче середовище у зазначену систему розкидування подають із зазначеного другого резервуара; і стадію, на якій оператору зазначеної системи розкидування видають попередження сигнальним пристроєм, причому зазначеним попередженням сповіщають зазначеного оператора про те, що принаймні один перший резервуар спорожнили. 11. Спосіб за п. 10, що включає також стадію, на якій після того, як спорожнили принаймні один резервуар, збільшують зазначене всмоктування, причому зазначену подачу зазначеного текучого середовища із зазначеного другого резервуара здійснюють за допомогою збільшеного всмоктування. 12. Спосіб за п. 11, який відрізняється тим, що як зазначений принаймні один перший резервуар використовують резервуар, що зминається, і спосіб включає також стадію, на якій 5 UA 100675 C2 5 10 зазначений резервуар, що зминається, зминають, причому збільшене всмоктування утворюють через те, що зминають зазначений резервуар, що зминається. 13. Спосіб за п. 11 або п. 12, що включає також стадію, на якій використовують збільшене всмоктування, щоб відкрити клапан, щоб дозволити зазначений потік із зазначеного другого резервуара. 14. Спосіб за п. 13, у якому у зазначеному клапані використовують пружину, виконану з можливістю утримування зазначеного клапана у закритому положенні, якщо перепад тиску на зазначеному зворотному клапані є меншим за задану величину, причому збільшеним всмоктуванням перевищують зазначений заданий перепад тиску, щоб таким чином відкрити зазначений клапан. 6 UA 100675 C2 7 UA 100675 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
