Сапа підвищеної потужності

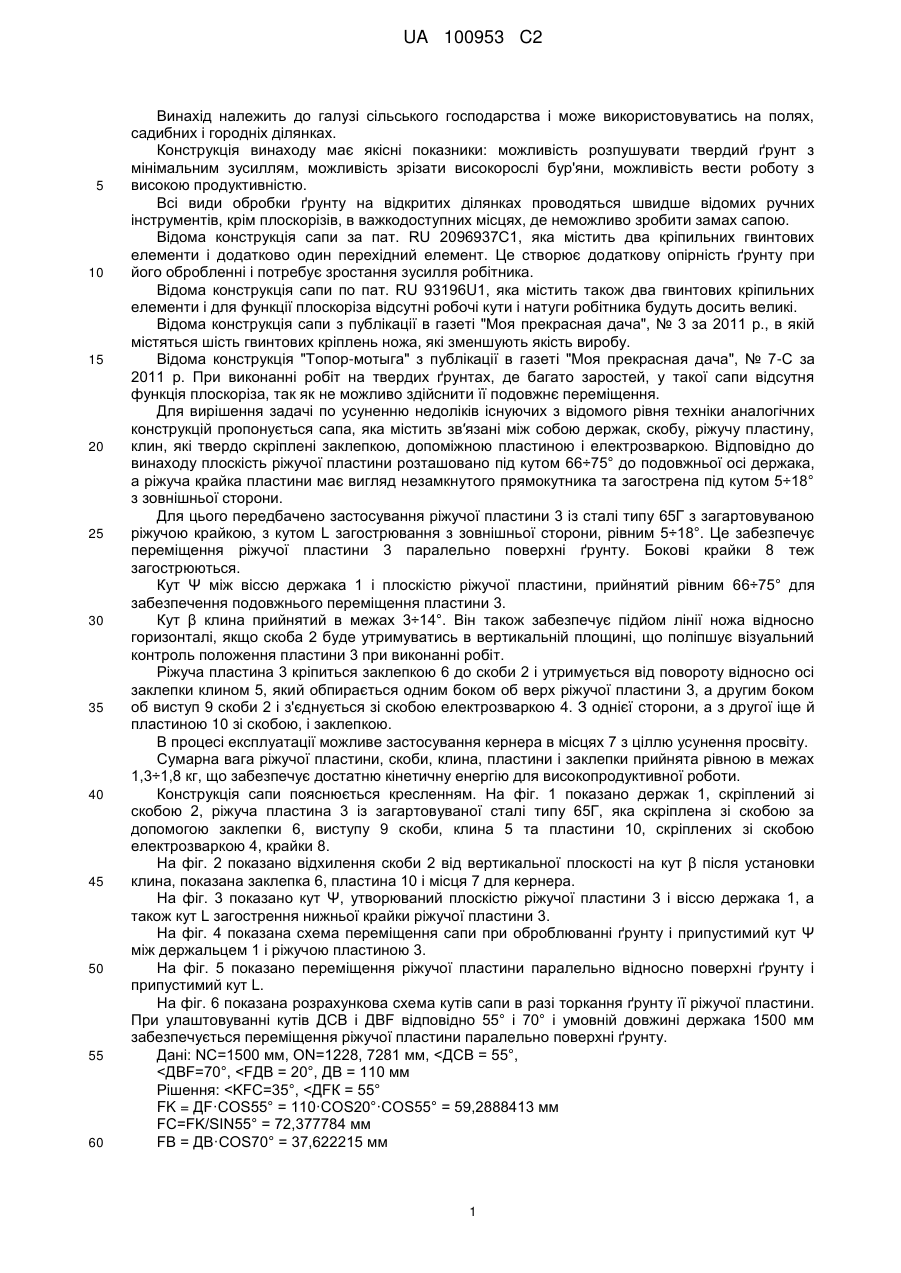

Реферат: Сапа містить зв′язані між собою держак, скобу, ріжучу пластину, клин, які твердо скріплені заклепкою, допоміжною пластиною і електрозваркою. Плоскість ріжучої пластини розташовано під кутом 66÷75° до подовжньої осі держака, а ріжуча крайка пластини має вигляд незамкнутого прямокутника та загострена під кутом 5÷18° з зовнішньої сторони. UA 100953 C2 (12) UA 100953 C2 UA 100953 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільського господарства і може використовуватись на полях, садибних і городніх ділянках. Конструкція винаходу має якісні показники: можливість розпушувати твердий ґрунт з мінімальним зусиллям, можливість зрізати високорослі бур'яни, можливість вести роботу з високою продуктивністю. Всі види обробки ґрунту на відкритих ділянках проводяться швидше відомих ручних інструментів, крім плоскорізів, в важкодоступних місцях, де неможливо зробити замах сапою. Відома конструкція сапи за пат. RU 2096937С1, яка містить два кріпильних гвинтових елементи і додатково один перехідний елемент. Це створює додаткову опірність ґрунту при його обробленні і потребує зростання зусилля робітника. Відома конструкція сапи по пат. RU 93196U1, яка містить також два гвинтових кріпильних елементи і для функції плоскоріза відсутні робочі кути і натуги робітника будуть досить великі. Відома конструкція сапи з публікації в газеті "Моя прекрасная дача", № 3 за 2011 р., в якій містяться шість гвинтових кріплень ножа, які зменшують якість виробу. Відома конструкція "Топор-мотыга" з публікації в газеті "Моя прекрасная дача", № 7-С за 2011 р. При виконанні робіт на твердих ґрунтах, де багато заростей, у такої сапи відсутня функція плоскоріза, так як не можливо здійснити її подовжнє переміщення. Для вирішення задачі по усуненню недоліків існуючих з відомого рівня техніки аналогічних конструкцій пропонується сапа, яка містить зв′язані між собою держак, скобу, ріжучу пластину, клин, які твердо скріплені заклепкою, допоміжною пластиною і електрозваркою. Відповідно до винаходу плоскість ріжучої пластини розташовано під кутом 66÷75° до подовжньої осі держака, а ріжуча крайка пластини має вигляд незамкнутого прямокутника та загострена під кутом 5÷18° з зовнішньої сторони. Для цього передбачено застосування ріжучої пластини 3 із сталі типу 65Г з загартовуваною ріжучою крайкою, з кутом L загострювання з зовнішньої сторони, рівним 5÷18°. Це забезпечує переміщення ріжучої пластини 3 паралельно поверхні ґрунту. Бокові крайки 8 теж загострюються. Кут Ψ між віссю держака 1 і плоскістю ріжучої пластини, прийнятий рівним 66÷75° для забезпечення подовжнього переміщення пластини 3. Кут β клина прийнятий в межах 3÷14°. Він також забезпечує підйом лінії ножа відносно горизонталі, якщо скоба 2 буде утримуватись в вертикальній площині, що поліпшує візуальний контроль положення пластини 3 при виконанні робіт. Ріжуча пластина 3 кріпиться заклепкою 6 до скоби 2 і утримується від повороту відносно осі заклепки клином 5, який обпирається одним боком об верх ріжучої пластини 3, а другим боком об виступ 9 скоби 2 і з'єднується зі скобою електрозваркою 4. З однієї сторони, а з другої іще й пластиною 10 зі скобою, і заклепкою. В процесі експлуатації можливе застосування кернера в місцях 7 з ціллю усунення просвіту. Сумарна вага ріжучої пластини, скоби, клина, пластини і заклепки прийнята рівною в межах 1,3÷1,8 кг, що забезпечує достатню кінетичну енергію для високопродуктивної роботи. Конструкція сапи пояснюється кресленням. На фіг. 1 показано держак 1, скріплений зі скобою 2, ріжуча пластина 3 із загартовуваної сталі типу 65Г, яка скріплена зі скобою за допомогою заклепки 6, виступу 9 скоби, клина 5 та пластини 10, скріплених зі скобою електрозваркою 4, крайки 8. На фіг. 2 показано відхилення скоби 2 від вертикальної плоскості на кут β після установки клина, показана заклепка 6, пластина 10 і місця 7 для кернера. На фіг. 3 показано кут Ψ, утворюваний плоскістю ріжучої пластини 3 і віссю держака 1, а також кут L загострення нижньої крайки ріжучої пластини 3. На фіг. 4 показана схема переміщення сапи при оброблюванні ґрунту і припустимий кут Ψ між держальцем 1 і ріжучою пластиною 3. На фіг. 5 показано переміщення ріжучої пластини паралельно відносно поверхні ґрунту і припустимий кут L. На фіг. 6 показана розрахункова схема кутів сапи в разі торкання ґрунту її ріжучої пластини. При улаштовуванні кутів ДСВ і ДВF відповідно 55° і 70° і умовній довжині держака 1500 мм забезпечується переміщення ріжучої пластини паралельно поверхні ґрунту. Дані: NC=1500 мм, ON=1228, 7281 мм,
