Універсальна сапа

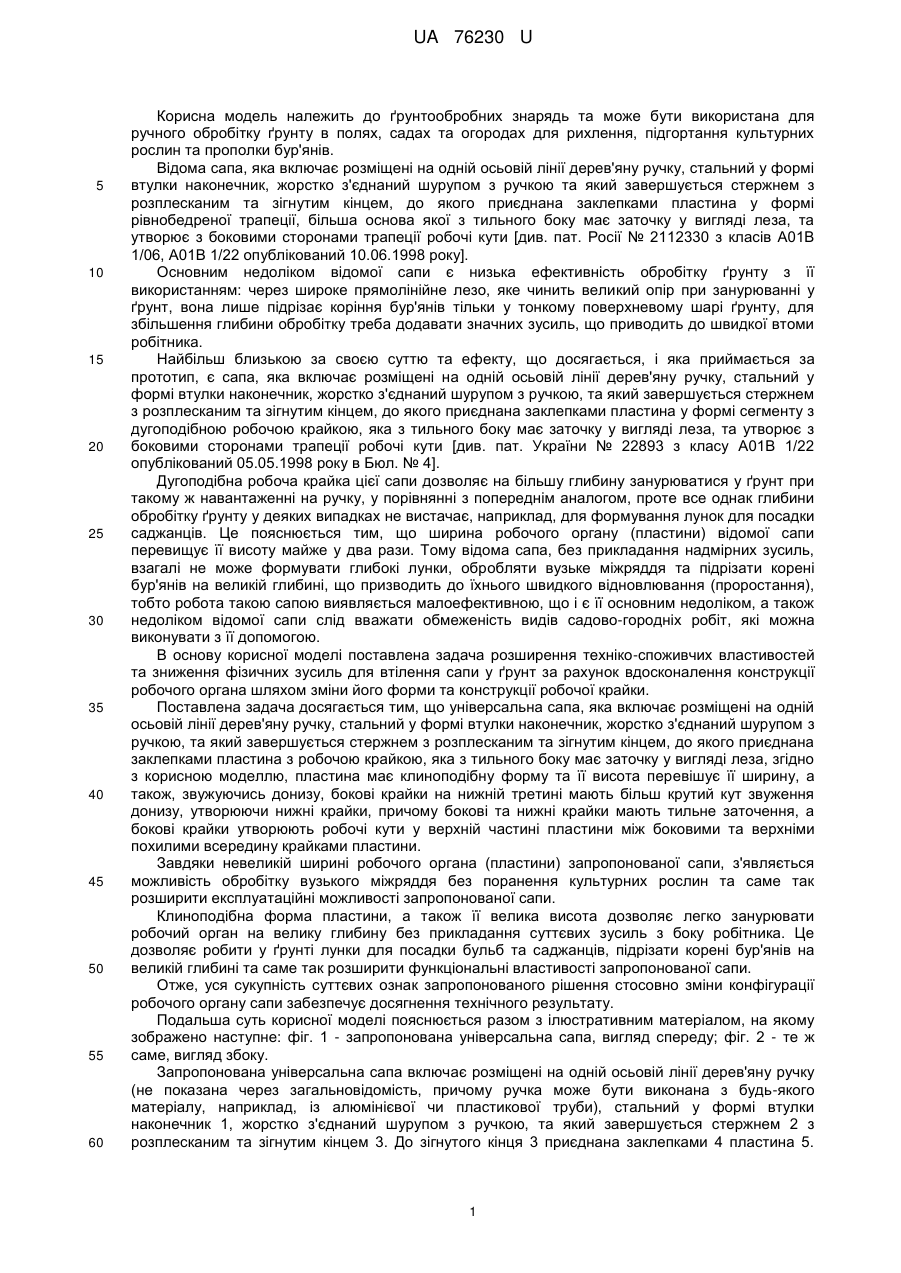

Реферат: Універсальна сапа містить дерев'яну ручку, наконечник у формі втулки, шуруп з ручкою, стержень з заклепками, заточку у вигляді леза, пластину з робочою крайкою клиноподібної форми. UA 76230 U (54) УНІВЕРСАЛЬНА САПА UA 76230 U UA 76230 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ґрунтообробних знарядь та може бути використана для ручного обробітку ґрунту в полях, садах та огородах для рихлення, підгортання культурних рослин та прополки бур'янів. Відома сапа, яка включає розміщені на одній осьовій лінії дерев'яну ручку, стальний у формі втулки наконечник, жорстко з'єднаний шурупом з ручкою та який завершується стержнем з розплесканим та зігнутим кінцем, до якого приєднана заклепками пластина у формі рівнобедреної трапеції, більша основа якої з тильного боку має заточку у вигляді леза, та утворює з боковими сторонами трапеції робочі кути [див. пат. Росії № 2112330 з класів А01В 1/06, А01В 1/22 опублікований 10.06.1998 року]. Основним недоліком відомої сапи є низька ефективність обробітку ґрунту з її використанням: через широке прямолінійне лезо, яке чинить великий опір при занурюванні у ґрунт, вона лише підрізає коріння бур'янів тільки у тонкому поверхневому шарі ґрунту, для збільшення глибини обробітку треба додавати значних зусиль, що приводить до швидкої втоми робітника. Найбільш близькою за своєю суттю та ефекту, що досягається, і яка приймається за прототип, є сапа, яка включає розміщені на одній осьовій лінії дерев'яну ручку, стальний у формі втулки наконечник, жорстко з'єднаний шурупом з ручкою, та який завершується стержнем з розплесканим та зігнутим кінцем, до якого приєднана заклепками пластина у формі сегменту з дугоподібною робочою крайкою, яка з тильного боку має заточку у вигляді леза, та утворює з боковими сторонами трапеції робочі кути [див. пат. України № 22893 з класу А01В 1/22 опублікований 05.05.1998 року в Бюл. № 4]. Дугоподібна робоча крайка цієї сапи дозволяє на більшу глибину занурюватися у ґрунт при такому ж навантаженні на ручку, у порівнянні з попереднім аналогом, проте все однак глибини обробітку ґрунту у деяких випадках не вистачає, наприклад, для формування лунок для посадки саджанців. Це пояснюється тим, що ширина робочого органу (пластини) відомої сапи перевищує її висоту майже у два рази. Тому відома сапа, без прикладання надмірних зусиль, взагалі не може формувати глибокі лунки, обробляти вузьке міжряддя та підрізати корені бур'янів на великій глибині, що призводить до їхнього швидкого відновлювання (проростання), тобто робота такою сапою виявляється малоефективною, що і є її основним недоліком, а також недоліком відомої сапи слід вважати обмеженість видів садово-городніх робіт, які можна виконувати з її допомогою. В основу корисної моделі поставлена задача розширення техніко-споживчих властивостей та зниження фізичних зусиль для втілення сапи у ґрунт за рахунок вдосконалення конструкції робочого органа шляхом зміни його форми та конструкції робочої крайки. Поставлена задача досягається тим, що універсальна сапа, яка включає розміщені на одній осьовій лінії дерев'яну ручку, стальний у формі втулки наконечник, жорстко з'єднаний шурупом з ручкою, та який завершується стержнем з розплесканим та зігнутим кінцем, до якого приєднана заклепками пластина з робочою крайкою, яка з тильного боку має заточку у вигляді леза, згідно з корисною моделлю, пластина має клиноподібну форму та її висота перевішує її ширину, а також, звужуючись донизу, бокові крайки на нижній третині мають більш крутий кут звуження донизу, утворюючи нижні крайки, причому бокові та нижні крайки мають тильне заточення, а бокові крайки утворюють робочі кути у верхній частині пластини між боковими та верхніми похилими всередину крайками пластини. Завдяки невеликій ширині робочого органа (пластини) запропонованої сапи, з'являється можливість обробітку вузького міжряддя без поранення культурних рослин та саме так розширити експлуатаційні можливості запропонованої сапи. Клиноподібна форма пластини, а також її велика висота дозволяє легко занурювати робочий орган на велику глибину без прикладання суттєвих зусиль з боку робітника. Це дозволяє робити у ґрунті лунки для посадки бульб та саджанців, підрізати корені бур'янів на великій глибині та саме так розширити функціональні властивості запропонованої сапи. Отже, уся сукупність суттєвих ознак запропонованого рішення стосовно зміни конфігурації робочого органу сапи забезпечує досягнення технічного результату. Подальша суть корисної моделі пояснюється разом з ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - запропонована універсальна сапа, вигляд спереду; фіг. 2 - те ж саме, вигляд збоку. Запропонована універсальна сапа включає розміщені на одній осьовій лінії дерев'яну ручку (не показана через загальновідомість, причому ручка може бути виконана з будь-якого матеріалу, наприклад, із алюмінієвої чи пластикової труби), стальний у формі втулки наконечник 1, жорстко з'єднаний шурупом з ручкою, та який завершується стержнем 2 з розплесканим та зігнутим кінцем 3. До зігнутого кінця 3 приєднана заклепками 4 пластина 5. 1 UA 76230 U 5 10 15 20 25 30 35 40 45 50 55 60 Пластина 5 має клиноподібну форму та її висота перевішує її ширину. Звужуючись до низу бокові крайки 6 пластини 5 на нижній третині мають більш крутий кут звуження до низу, утворюючи нижні крайки 7. Бокові 6 та нижні 7 крайки мають тильне заточення. Бокові крайки 6 утворюють робочі кути 8 у верхній частині пластини 5 між боковими та верхніми похилими всередину крайками 9 пластини 5. Запропоновану універсальну сапу використовують на такий спосіб. Для прополки бур'янів, спушування ґрунту у вузькому міжрядді та підгортання культурних рослин, сапу використовують таким же ж чином, як це робить людство тисячоріччями, і тут додати чогось нового - немає. Посадка саджанців з використанням запропонованої універсальної сапи включає наступні операції. Робочий орган (пластина 5) занурюється у ґрунт ударом зверху вниз об нього. Завдяки клиноподібній формі, невеликій ширині та заточці крайок, робочий орган легко входить у ґрунт. При цьому у ґрунті утворюється щілина. Далі коливальними рухами ручки вперед-назад розширюють щілину, утворюючі у ґрунті глибоку конічну ямку. В ямку вставляють саджанець чи кидають бульбу. Потім сапу виймають із ґрунту та знов занурюють у ґрунт поряд з ямкою, та рухом рукоятки саджанець закріплюють пластом ґрунту. Даний прийом використання запропонованої сапи, не більш, як приклад: кожний може її використовувати на власний роздум, як кому зручніше. Корисна модель перевірена на практиці. Універсальна сапа, що пропонується, не містить у своєму складі жодних деталей і матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виготовлення сільськогосподарських ручних знарядь, а отже є прийнятною для промислового застосування. При цьому запропоноване рішення має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах інформації не виявлено подібних сап з указаною в пропозиції сукупністю суттєвих ознак, а тому запропоноване технічне рішення вважається таким, що має всі признаки новизни, а отже, може отримати правовий захист згідно до чинного законодавства. Суттєва відмінність запропонованої універсальної сапи, у порівнянні з відомими технічними рішеннями, полягає у специфічній багатокутовій клиноподібній формі робочого органа, висота якого перевішує його ширину. Вказана відмінність дозволяє суттєво знизити опір занурювання робочого органу у ґрунт, застосовувати сапу при роботі у вузькому міжрядді без поранення культурних рослин, формувати лунки для посадки бульб та саджанців, глибоко підрізати корені бур'янів, стримуючи їх швидке повторне проростання. Жодна із відомих ручних сап не може мати перераховані властивості, оскільки вони мають широкі леза, які звужуються не зверху донизу (як у пропозиції), а навпаки, знизу доверху, що виключає можливість робити ними операції, які легко виконуються з використанням запропонованої сапи. До основних технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: • підвищення техніко-фізичних показників за рахунок виконання робочого органу клиноподібним; • підвищення функціональних можливостей за рахунок виконання робочого органу вузьким; • універсальність за рахунок розширення номенклатури робіт; • розширення сфери застосування за рахунок забезпечення можливості використовувати будь-які відомі засоби настінного кріплення; • зменшення фізичних зусиль на обробіток ґрунту з тієї ж причини. Економічний ефект від впровадження запропонованої технічного рішення, у порівнянні із застосуванням прототипу, отримують через збільшення попиту з боку споживачів на сапу внаслідок її універсальності. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні із застосуванням прототипу, отримують за рахунок зменшення трудомісткості виконання різноманітних польових робіт. Після опису запропонованої універсальної сапи фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти виконання сапи, зокрема форми і розмірів робочого органу, кутів заточки, кріплень до ручки тощо, природно, можуть змінюватися залежно від бажаних параметрів і конкретних умов його експлуатації сапи та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань, і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що робочий орган сапи має клиноподібну форму з менш притупленим робочим кінцем, висота пластини перевішує її 2 UA 76230 U 5 ширину, що в сукупності забезпечує певний технічний результат, зазначений у постановці задачі. Зміна окремих елементів запропонованих удосконалень на інші, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новим технічним рішенням в даній області знань, оскільки інші подібні конструкції вже не вимагатимуть будь-якого творчого підходу від інженерів-конструкторів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними, згідно з чинним законодавством, до захисту охоронними документами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Універсальна сапа, що містить розміщені на одній осьовій лінії дерев'яну ручку, стальний у формі втулки наконечник, жорстко з'єднаний шурупом з ручкою, та який завершується стержнем з розплесканим та зігнутим кінцем, до якого приєднана заклепками пластина з робочою крайкою, яка з тильного боку має заточку у вигляді леза, яка відрізняється тим, що пластина має клиноподібну форму та її висота перевішує її ширину, а також, звужуючись донизу, бокові крайки на нижній третині мають більш крутий кут звуження донизу, утворюючи нижні крайки, причому бокові та нижні крайки мають тильне заточення, а бокові крайки утворюють робочі кути у верхній частині пластини між боковими та верхніми похилими всередину крайками пластини. . Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
