Пристрій для перенесення пляшки

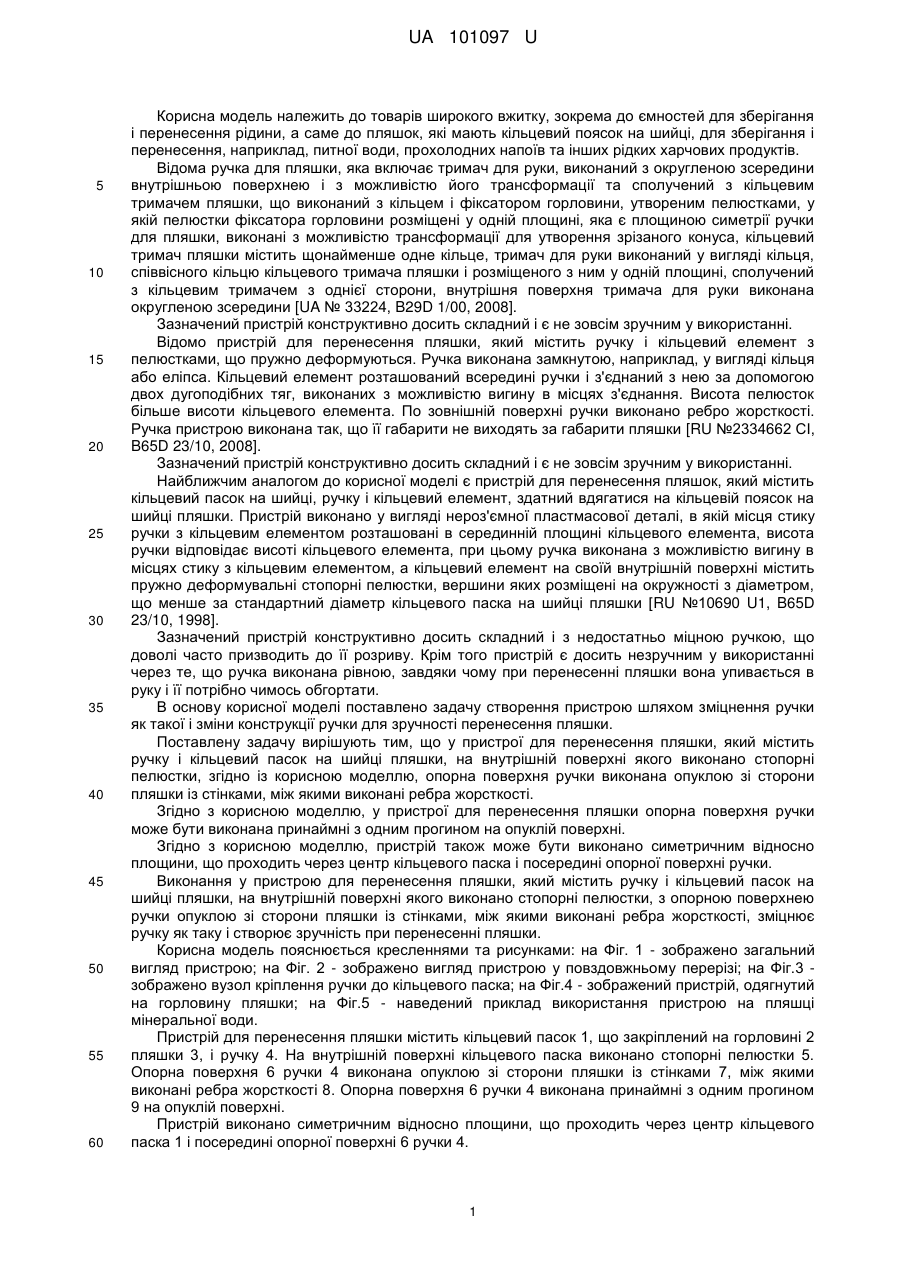

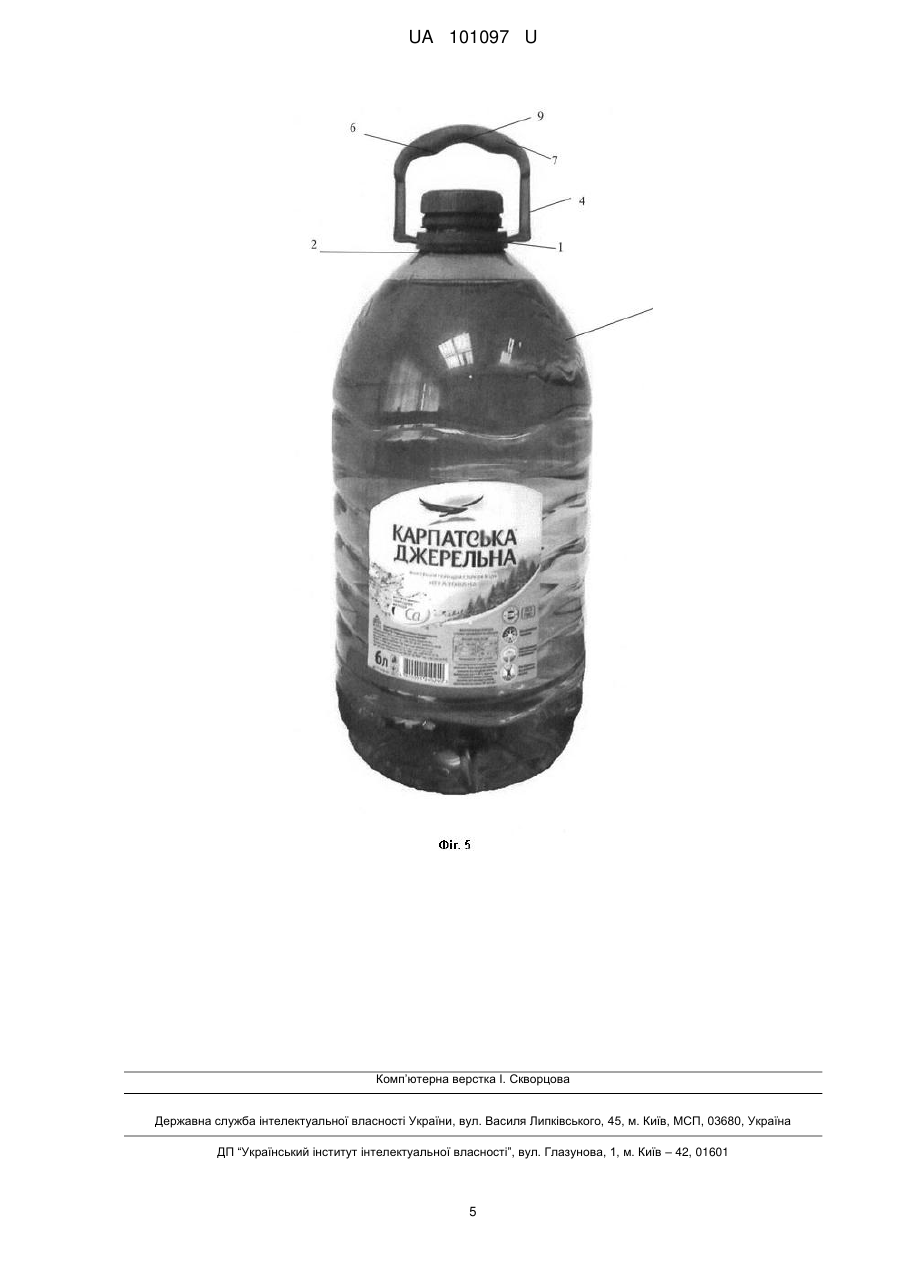

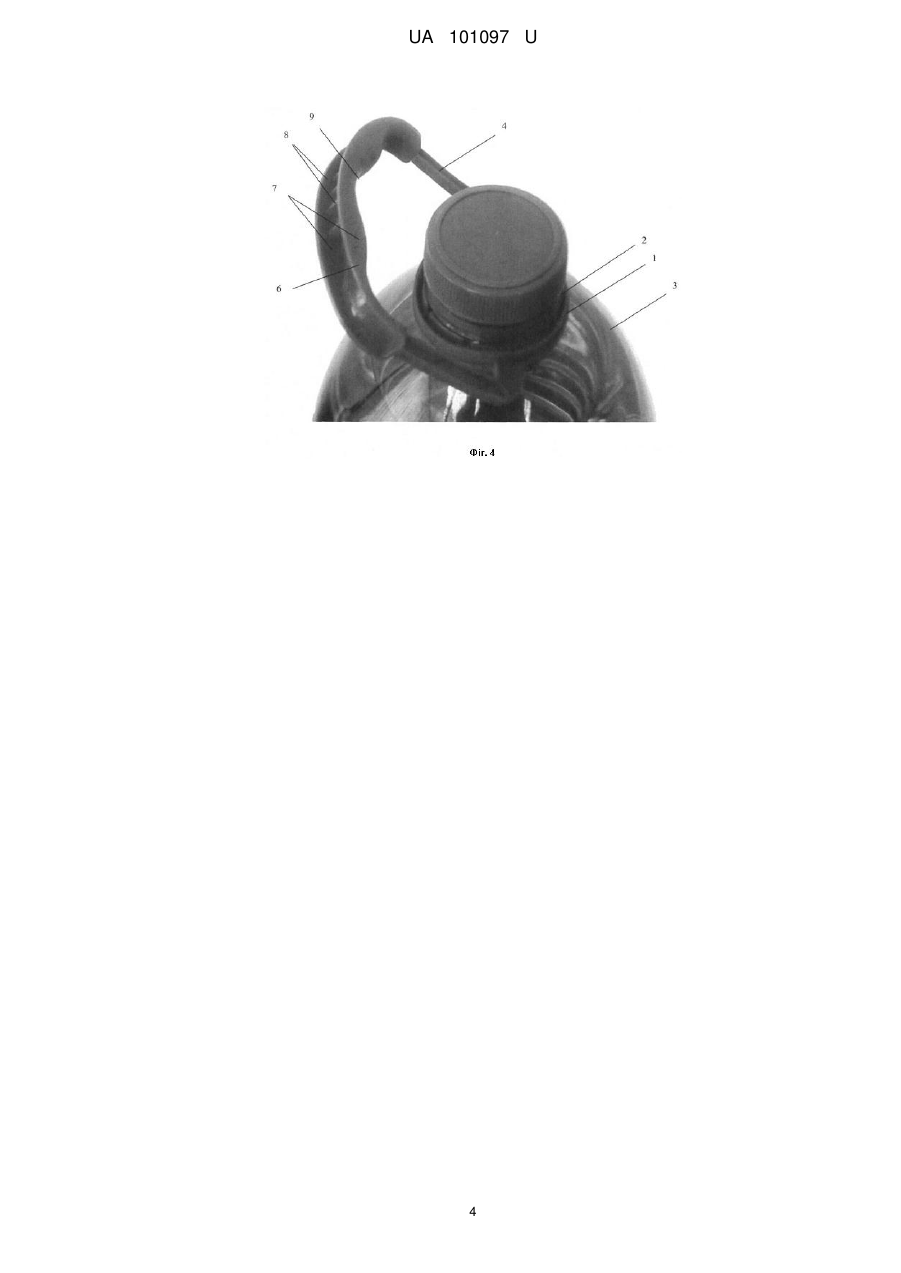

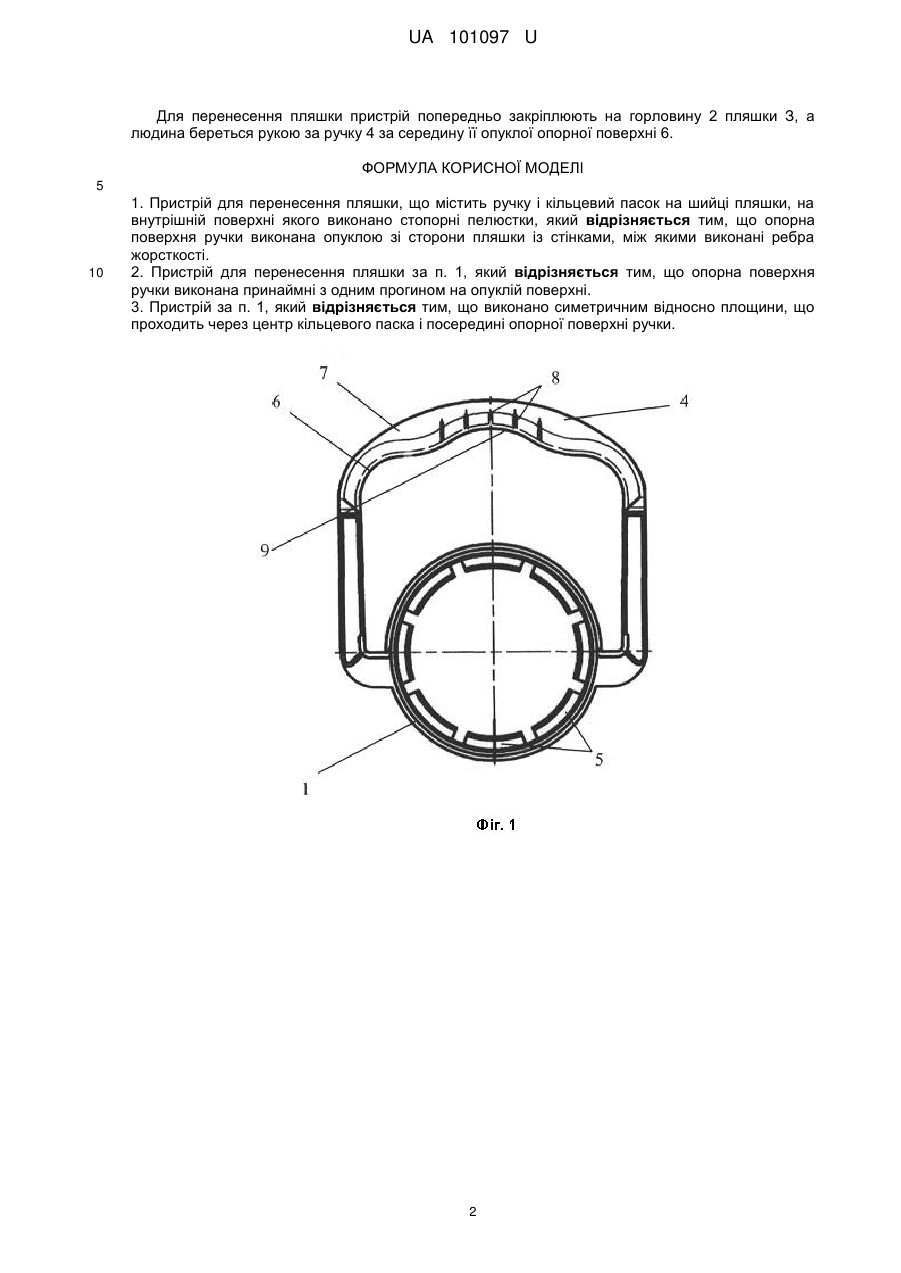

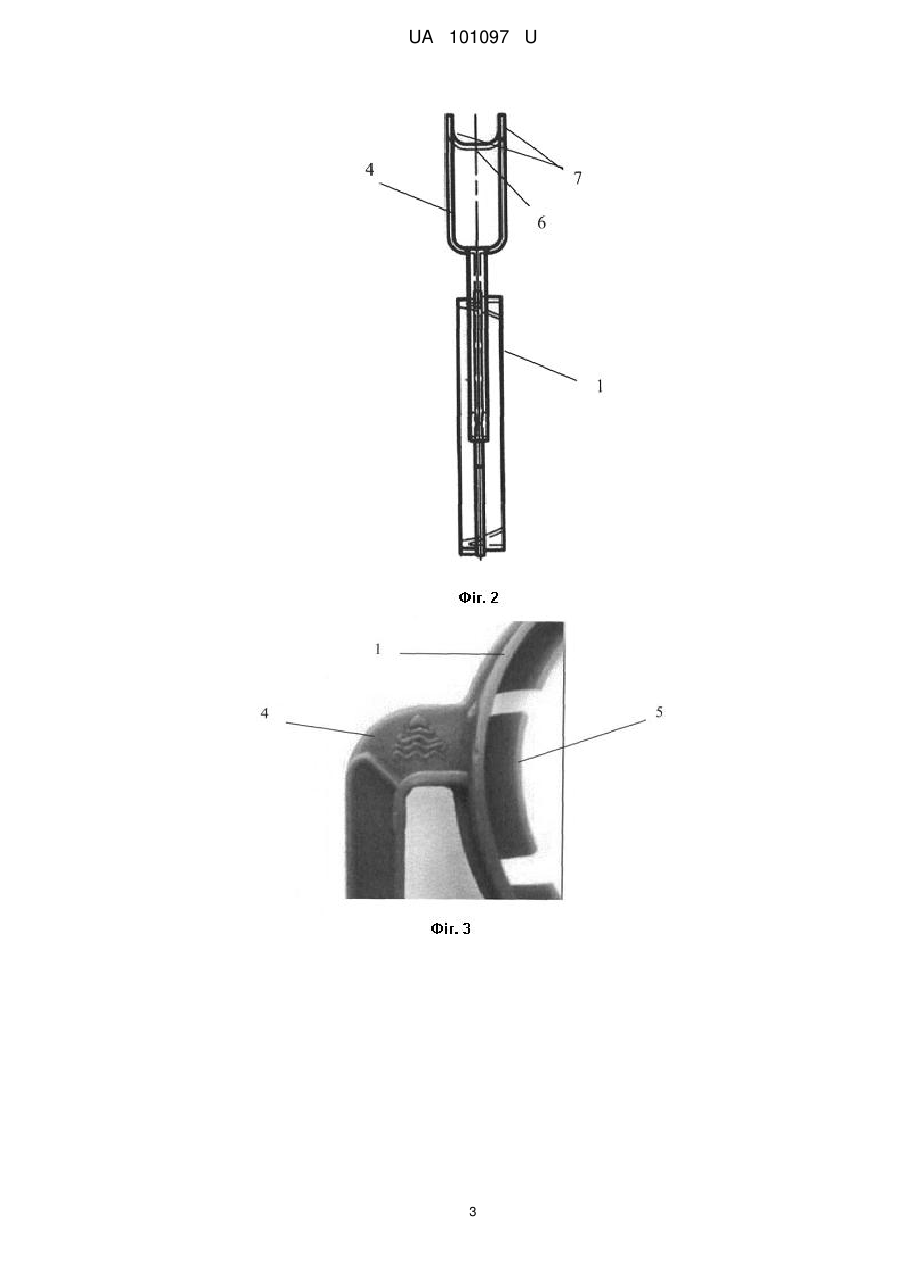

Реферат: Пристрій для перенесення пляшки містить ручку і кільцевий пасок на шийці пляшки, на внутрішній поверхні якого виконано стопорні пелюстки. Опорна поверхня ручки виконана опуклою зі сторони пляшки із стінками, між якими виконані ребра жорсткості. UA 101097 U (54) ПРИСТРІЙ ДЛЯ ПЕРЕНЕСЕННЯ ПЛЯШКИ UA 101097 U UA 101097 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до товарів широкого вжитку, зокрема до ємностей для зберігання і перенесення рідини, а саме до пляшок, які мають кільцевий поясок на шийці, для зберігання і перенесення, наприклад, питної води, прохолодних напоїв та інших рідких харчових продуктів. Відома ручка для пляшки, яка включає тримач для руки, виконаний з округленою зсередини внутрішньою поверхнею і з можливістю його трансформації та сполучений з кільцевим тримачем пляшки, що виконаний з кільцем і фіксатором горловини, утвореним пелюстками, у якій пелюстки фіксатора горловини розміщені у одній площині, яка є площиною симетрії ручки для пляшки, виконані з можливістю трансформації для утворення зрізаного конуса, кільцевий тримач пляшки містить щонайменше одне кільце, тримач для руки виконаний у вигляді кільця, співвісного кільцю кільцевого тримача пляшки і розміщеного з ним у одній площині, сполучений з кільцевим тримачем з однієї сторони, внутрішня поверхня тримача для руки виконана округленою зсередини [UA № 33224, B29D 1/00, 2008]. Зазначений пристрій конструктивно досить складний і є не зовсім зручним у використанні. Відомо пристрій для перенесення пляшки, який містить ручку і кільцевий елемент з пелюстками, що пружно деформуються. Ручка виконана замкнутою, наприклад, у вигляді кільця або еліпса. Кільцевий елемент розташований всередині ручки і з'єднаний з нею за допомогою двох дугоподібних тяг, виконаних з можливістю вигину в місцях з'єднання. Висота пелюсток більше висоти кільцевого елемента. По зовнішній поверхні ручки виконано ребро жорсткості. Ручка пристрою виконана так, що її габарити не виходять за габарити пляшки [RU №2334662 СІ, B65D 23/10, 2008]. Зазначений пристрій конструктивно досить складний і є не зовсім зручним у використанні. Найближчим аналогом до корисної моделі є пристрій для перенесення пляшок, який містить кільцевий пасок на шийці, ручку і кільцевий елемент, здатний вдягатися на кільцевій поясок на шийці пляшки. Пристрій виконано у вигляді нероз'ємної пластмасової деталі, в якій місця стику ручки з кільцевим елементом розташовані в серединній площині кільцевого елемента, висота ручки відповідає висоті кільцевого елемента, при цьому ручка виконана з можливістю вигину в місцях стику з кільцевим елементом, а кільцевий елемент на своїй внутрішній поверхні містить пружно деформувальні стопорні пелюстки, вершини яких розміщені на окружності з діаметром, що менше за стандартний діаметр кільцевого паска на шийці пляшки [RU №10690 U1, B65D 23/10, 1998]. Зазначений пристрій конструктивно досить складний і з недостатньо міцною ручкою, що доволі часто призводить до її розриву. Крім того пристрій є досить незручним у використанні через те, що ручка виконана рівною, завдяки чому при перенесенні пляшки вона упивається в руку і її потрібно чимось обгортати. В основу корисної моделі поставлено задачу створення пристрою шляхом зміцнення ручки як такої і зміни конструкції ручки для зручності перенесення пляшки. Поставлену задачу вирішують тим, що у пристрої для перенесення пляшки, який містить ручку і кільцевий пасок на шийці пляшки, на внутрішній поверхні якого виконано стопорні пелюстки, згідно із корисною моделлю, опорна поверхня ручки виконана опуклою зі сторони пляшки із стінками, між якими виконані ребра жорсткості. Згідно з корисною моделлю, у пристрої для перенесення пляшки опорна поверхня ручки може бути виконана принаймні з одним прогином на опуклій поверхні. Згідно з корисною моделлю, пристрій також може бути виконано симетричним відносно площини, що проходить через центр кільцевого паска і посередині опорної поверхні ручки. Виконання у пристрою для перенесення пляшки, який містить ручку і кільцевий пасок на шийці пляшки, на внутрішній поверхні якого виконано стопорні пелюстки, з опорною поверхнею ручки опуклою зі сторони пляшки із стінками, між якими виконані ребра жорсткості, зміцнює ручку як таку і створює зручність при перенесенні пляшки. Корисна модель пояснюється кресленнями та рисунками: на Фіг. 1 - зображено загальний вигляд пристрою; на Фіг. 2 - зображено вигляд пристрою у повздовжньому перерізі; на Фіг.3 зображено вузол кріплення ручки до кільцевого паска; на Фіг.4 - зображений пристрій, одягнутий на горловину пляшки; на Фіг.5 - наведений приклад використання пристрою на пляшці мінеральної води. Пристрій для перенесення пляшки містить кільцевий пасок 1, що закріплений на горловині 2 пляшки 3, і ручку 4. На внутрішній поверхні кільцевого паска виконано стопорні пелюстки 5. Опорна поверхня 6 ручки 4 виконана опуклою зі сторони пляшки із стінками 7, між якими виконані ребра жорсткості 8. Опорна поверхня 6 ручки 4 виконана принаймні з одним прогином 9 на опуклій поверхні. Пристрій виконано симетричним відносно площини, що проходить через центр кільцевого паска 1 і посередині опорної поверхні 6 ручки 4. 1 UA 101097 U Для перенесення пляшки пристрій попередньо закріплюють на горловину 2 пляшки З, а людина береться рукою за ручку 4 за середину її опуклої опорної поверхні 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для перенесення пляшки, що містить ручку і кільцевий пасок на шийці пляшки, на внутрішній поверхні якого виконано стопорні пелюстки, який відрізняється тим, що опорна поверхня ручки виконана опуклою зі сторони пляшки із стінками, між якими виконані ребра жорсткості. 2. Пристрій для перенесення пляшки за п. 1, який відрізняється тим, що опорна поверхня ручки виконана принаймні з одним прогином на опуклій поверхні. 3. Пристрій за п. 1, який відрізняється тим, що виконано симетричним відносно площини, що проходить через центр кільцевого паска і посередині опорної поверхні ручки. 2 UA 101097 U 3 UA 101097 U 4 UA 101097 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
