Пристрій гусарова для перенесення пляшок

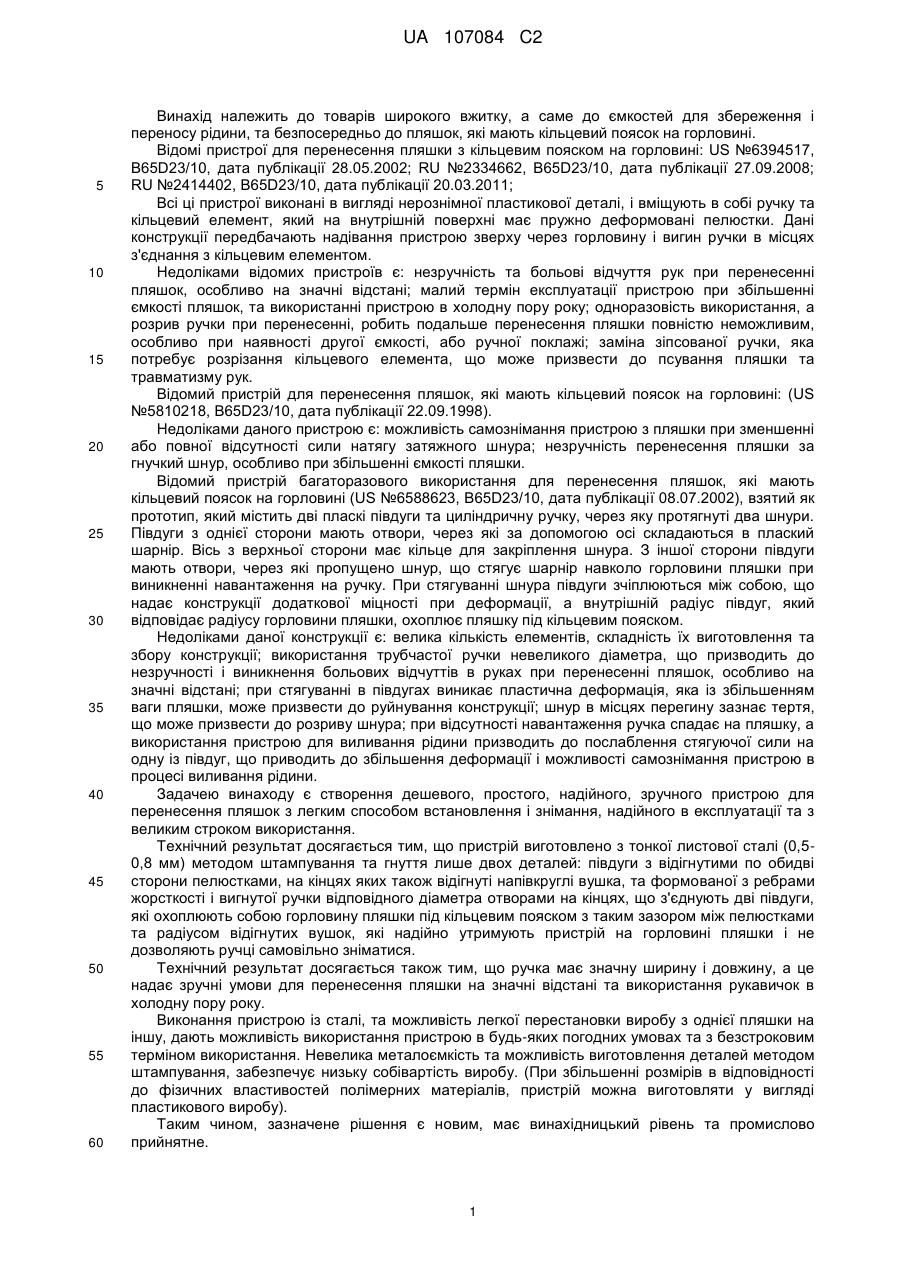

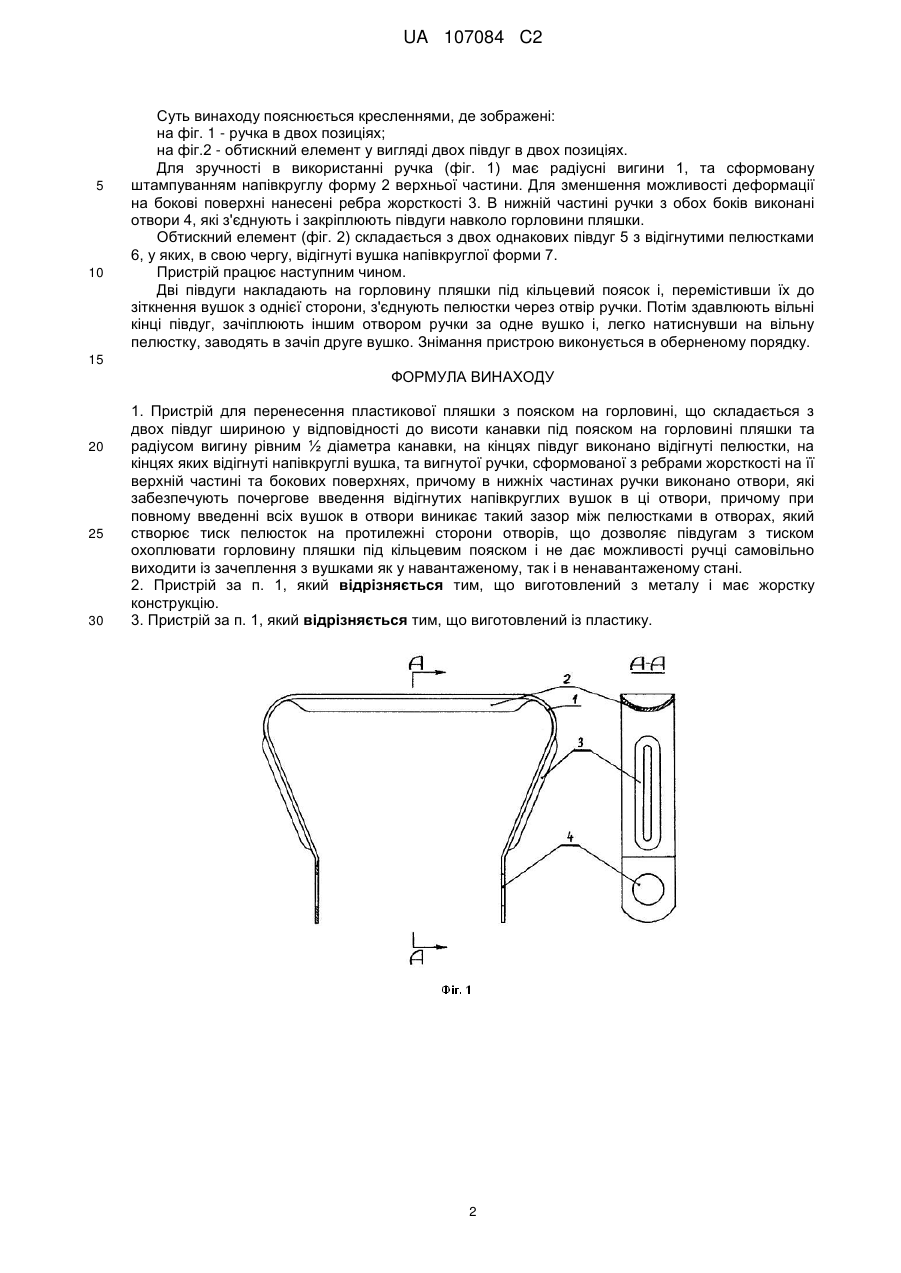

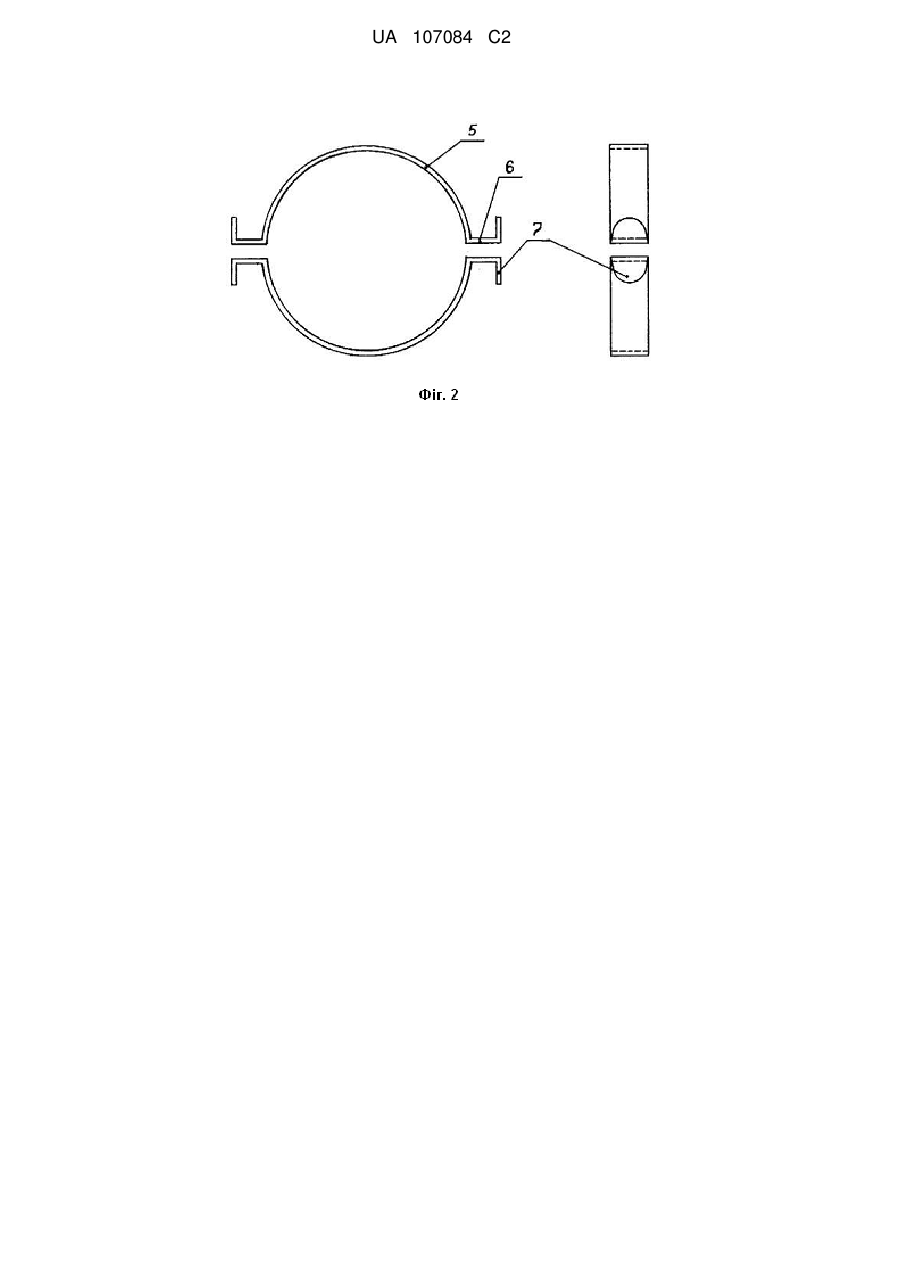

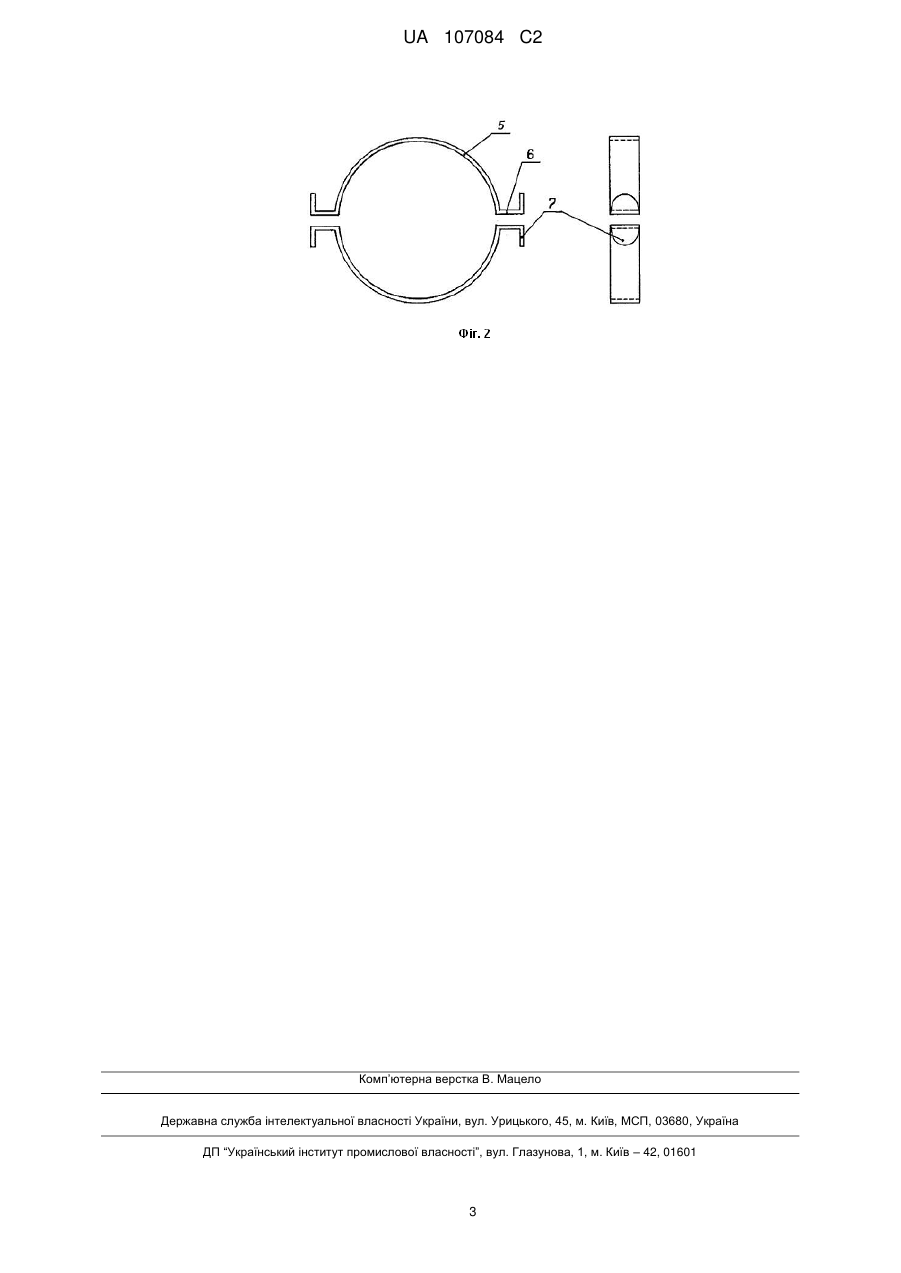

Реферат: Винахід належить до товарів широкого вжитку, а саме до ємкостей для збереження і переносу рідини. Пристрій призначений для перенесення пластикової пляшки, яка має кільцевий поясок на горловині. Пристрій містить дві однакові півдуги з відігнутими пелюстками і відігнутими на краях цих пелюсток напівкруглими вушками, та формовану з ребрами жорсткості і вигнуту ручку з отворами, які з'єднують півдуги і закріплюють їх на горловині пляшки. Пристрій виконаний з тонкої листової сталі і не має ніяких додаткових елементів кріплення, а проста конструкція, мала металоємкість та простота виготовлення забезпечують низьку собівартість виробу, легкі установку та знімання пристрою, надійність в експлуатації та довгостроковий термін використання. UA 107084 C2 (12) UA 107084 C2 UA 107084 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до товарів широкого вжитку, а саме до ємкостей для збереження і переносу рідини, та безпосередньо до пляшок, які мають кільцевий поясок на горловині. Відомі пристрої для перенесення пляшки з кільцевим пояском на горловині: US №6394517, B65D23/10, дата публікації 28.05.2002; RU №2334662, B65D23/10, дата публікації 27.09.2008; RU №2414402, B65D23/10, дата публікації 20.03.2011; Всі ці пристрої виконані в вигляді нерознімної пластикової деталі, і вміщують в собі ручку та кільцевий елемент, який на внутрішній поверхні має пружно деформовані пелюстки. Дані конструкції передбачають надівання пристрою зверху через горловину і вигин ручки в місцях з'єднання з кільцевим елементом. Недоліками відомих пристроїв є: незручність та больові відчуття рук при перенесенні пляшок, особливо на значні відстані; малий термін експлуатації пристрою при збільшенні ємкості пляшок, та використанні пристрою в холодну пору року; одноразовість використання, а розрив ручки при перенесенні, робить подальше перенесення пляшки повністю неможливим, особливо при наявності другої ємкості, або ручної поклажі; заміна зіпсованої ручки, яка потребує розрізання кільцевого елемента, що може призвести до псування пляшки та травматизму рук. Відомий пристрій для перенесення пляшок, які мають кільцевий поясок на горловині: (US №5810218, B65D23/10, дата публікації 22.09.1998). Недоліками даного пристрою є: можливість самознімання пристрою з пляшки при зменшенні або повної відсутності сили натягу затяжного шнура; незручність перенесення пляшки за гнучкий шнур, особливо при збільшенні ємкості пляшки. Відомий пристрій багаторазового використання для перенесення пляшок, які мають кільцевий поясок на горловині (US №6588623, B65D23/10, дата публікації 08.07.2002), взятий як прототип, який містить дві пласкі півдуги та циліндричну ручку, через яку протягнуті два шнури. Півдуги з однієї сторони мають отвори, через які за допомогою осі складаються в плаский шарнір. Вісь з верхньої сторони має кільце для закріплення шнура. З іншої сторони півдуги мають отвори, через які пропущено шнур, що стягує шарнір навколо горловини пляшки при виникненні навантаження на ручку. При стягуванні шнура півдуги зчіплюються між собою, що надає конструкції додаткової міцності при деформації, а внутрішній радіус півдуг, який відповідає радіусу горловини пляшки, охоплює пляшку під кільцевим пояском. Недоліками даної конструкції є: велика кількість елементів, складність їх виготовлення та збору конструкції; використання трубчастої ручки невеликого діаметра, що призводить до незручності і виникнення больових відчуттів в руках при перенесенні пляшок, особливо на значні відстані; при стягуванні в півдугах виникає пластична деформація, яка із збільшенням ваги пляшки, може призвести до руйнування конструкції; шнур в місцях перегину зазнає тертя, що може призвести до розриву шнура; при відсутності навантаження ручка спадає на пляшку, а використання пристрою для виливання рідини призводить до послаблення стягуючої сили на одну із півдуг, що приводить до збільшення деформації і можливості самознімання пристрою в процесі виливання рідини. Задачею винаходу є створення дешевого, простого, надійного, зручного пристрою для перенесення пляшок з легким способом встановлення і знімання, надійного в експлуатації та з великим строком використання. Технічний результат досягається тим, що пристрій виготовлено з тонкої листової сталі (0,50,8 мм) методом штампування та гнуття лише двох деталей: півдуги з відігнутими по обидві сторони пелюстками, на кінцях яких також відігнуті напівкруглі вушка, та формованої з ребрами жорсткості і вигнутої ручки відповідного діаметра отворами на кінцях, що з'єднують дві півдуги, які охоплюють собою горловину пляшки під кільцевим пояском з таким зазором між пелюстками та радіусом відігнутих вушок, які надійно утримують пристрій на горловині пляшки і не дозволяють ручці самовільно зніматися. Технічний результат досягається також тим, що ручка має значну ширину і довжину, а це надає зручні умови для перенесення пляшки на значні відстані та використання рукавичок в холодну пору року. Виконання пристрою із сталі, та можливість легкої перестановки виробу з однієї пляшки на іншу, дають можливість використання пристрою в будь-яких погодних умовах та з безстроковим терміном використання. Невелика металоємкість та можливість виготовлення деталей методом штампування, забезпечує низьку собівартість виробу. (При збільшенні розмірів в відповідності до фізичних властивостей полімерних матеріалів, пристрій можна виготовляти у вигляді пластикового виробу). Таким чином, зазначене рішення є новим, має винахідницький рівень та промислово прийнятне. 1 UA 107084 C2 5 10 Суть винаходу пояснюється кресленнями, де зображені: на фіг. 1 - ручка в двох позиціях; на фіг.2 - обтискний елемент у вигляді двох півдуг в двох позиціях. Для зручності в використанні ручка (фіг. 1) має радіусні вигини 1, та сформовану штампуванням напівкруглу форму 2 верхньої частини. Для зменшення можливості деформації на бокові поверхні нанесені ребра жорсткості 3. В нижній частині ручки з обох боків виконані отвори 4, які з'єднують і закріплюють півдуги навколо горловини пляшки. Обтискний елемент (фіг. 2) складається з двох однакових півдуг 5 з відігнутими пелюстками 6, у яких, в свою чергу, відігнуті вушка напівкруглої форми 7. Пристрій працює наступним чином. Дві півдуги накладають на горловину пляшки під кільцевий поясок і, перемістивши їх до зіткнення вушок з однієї сторони, з'єднують пелюстки через отвір ручки. Потім здавлюють вільні кінці півдуг, зачіплюють іншим отвором ручки за одне вушко і, легко натиснувши на вільну пелюстку, заводять в зачіп друге вушко. Знімання пристрою виконується в оберненому порядку. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 1. Пристрій для перенесення пластикової пляшки з пояском на горловині, що складається з двох півдуг шириною у відповідності до висоти канавки під пояском на горловині пляшки та радіусом вигину рівним ½ діаметра канавки, на кінцях півдуг виконано відігнуті пелюстки, на кінцях яких відігнуті напівкруглі вушка, та вигнутої ручки, сформованої з ребрами жорсткості на її верхній частині та бокових поверхнях, причому в нижніх частинах ручки виконано отвори, які забезпечують почергове введення відігнутих напівкруглих вушок в ці отвори, причому при повному введенні всіх вушок в отвори виникає такий зазор між пелюстками в отворах, який створює тиск пелюсток на протилежні сторони отворів, що дозволяє півдугам з тиском охоплювати горловину пляшки під кільцевим пояском і не дає можливості ручці самовільно виходити із зачеплення з вушками як у навантаженому, так і в ненавантаженому стані. 2. Пристрій за п. 1, який відрізняється тим, що виготовлений з металу і має жорстку конструкцію. 3. Пристрій за п. 1, який відрізняється тим, що виготовлений із пластику. 2 UA 107084 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
