Вішалка “тремпель” для одягу

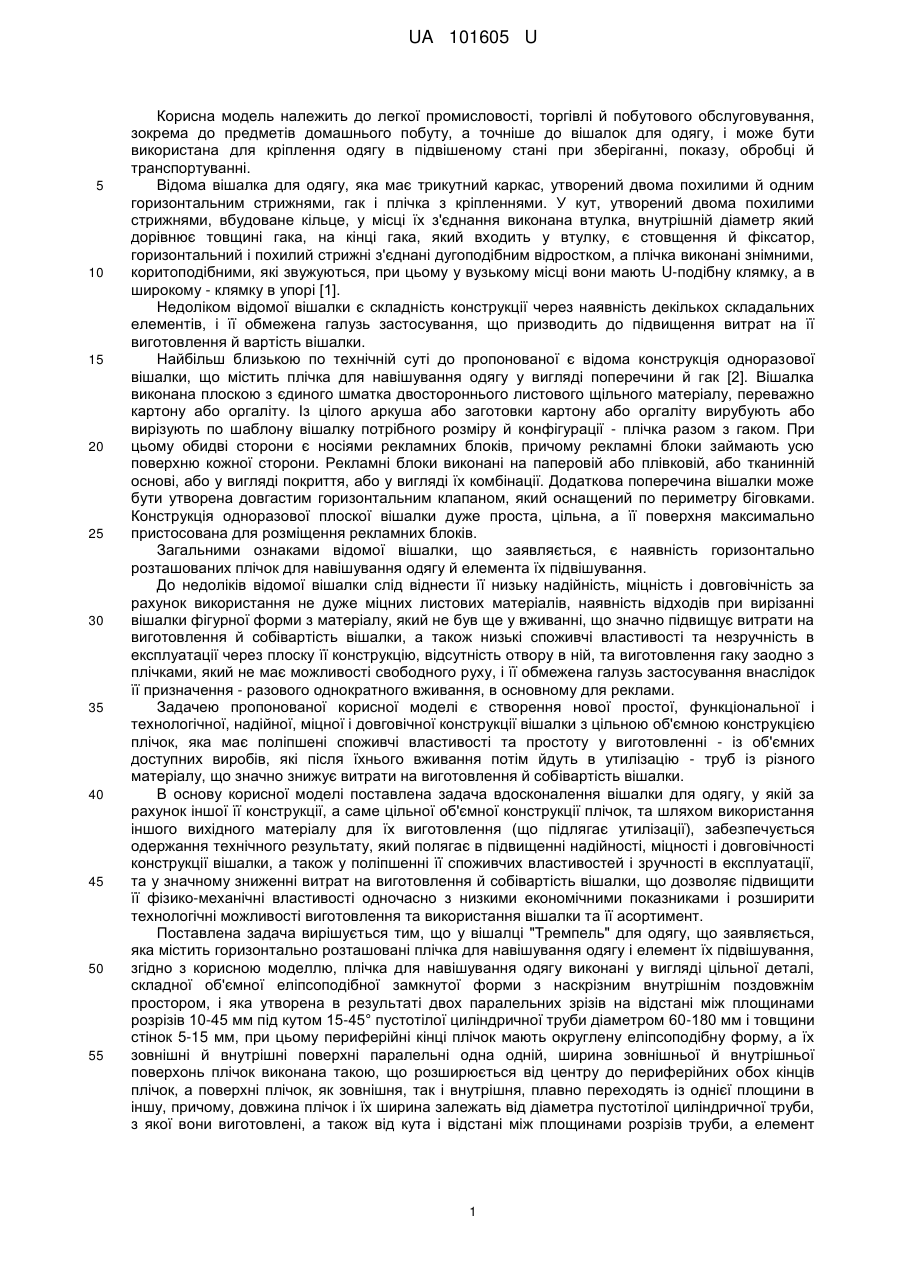

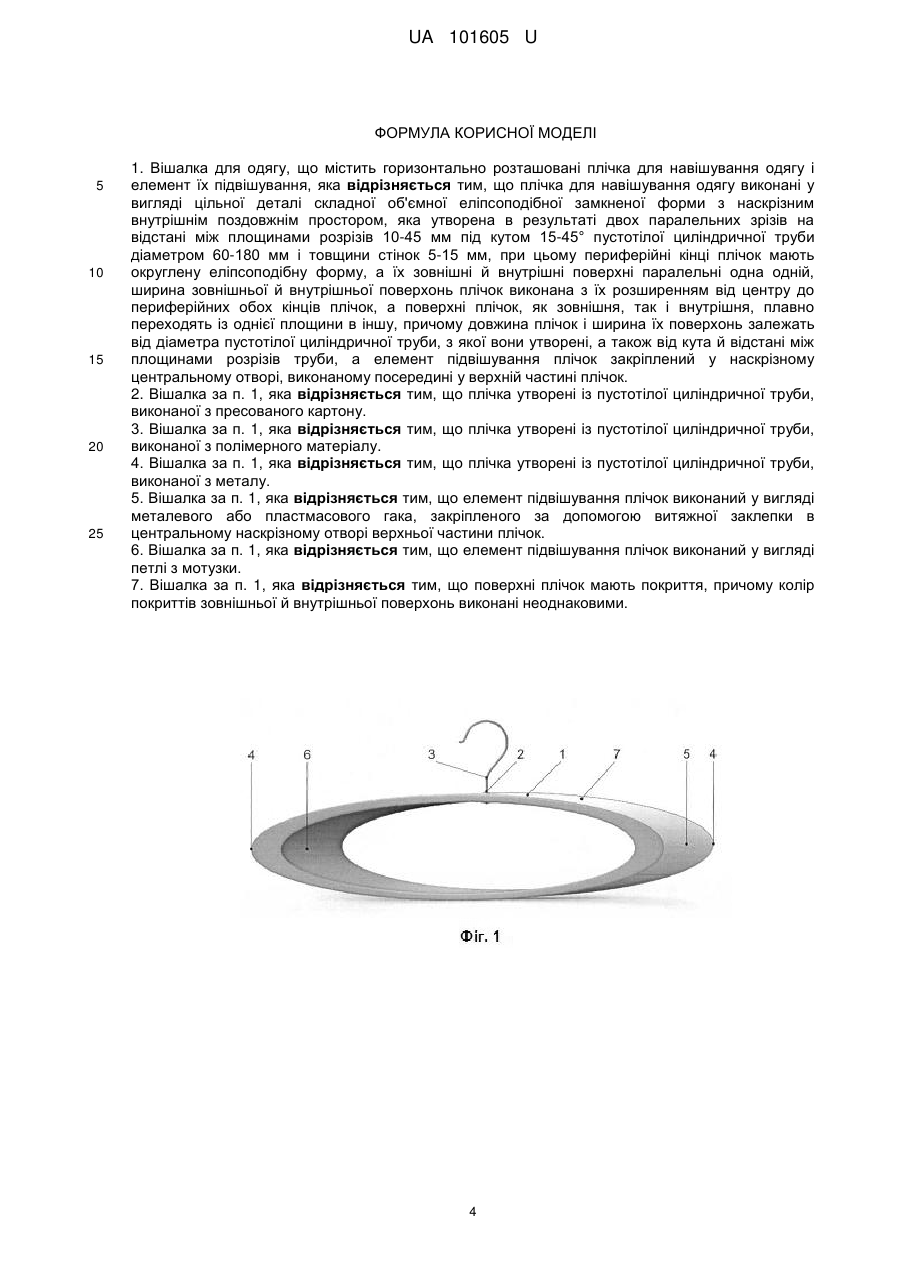

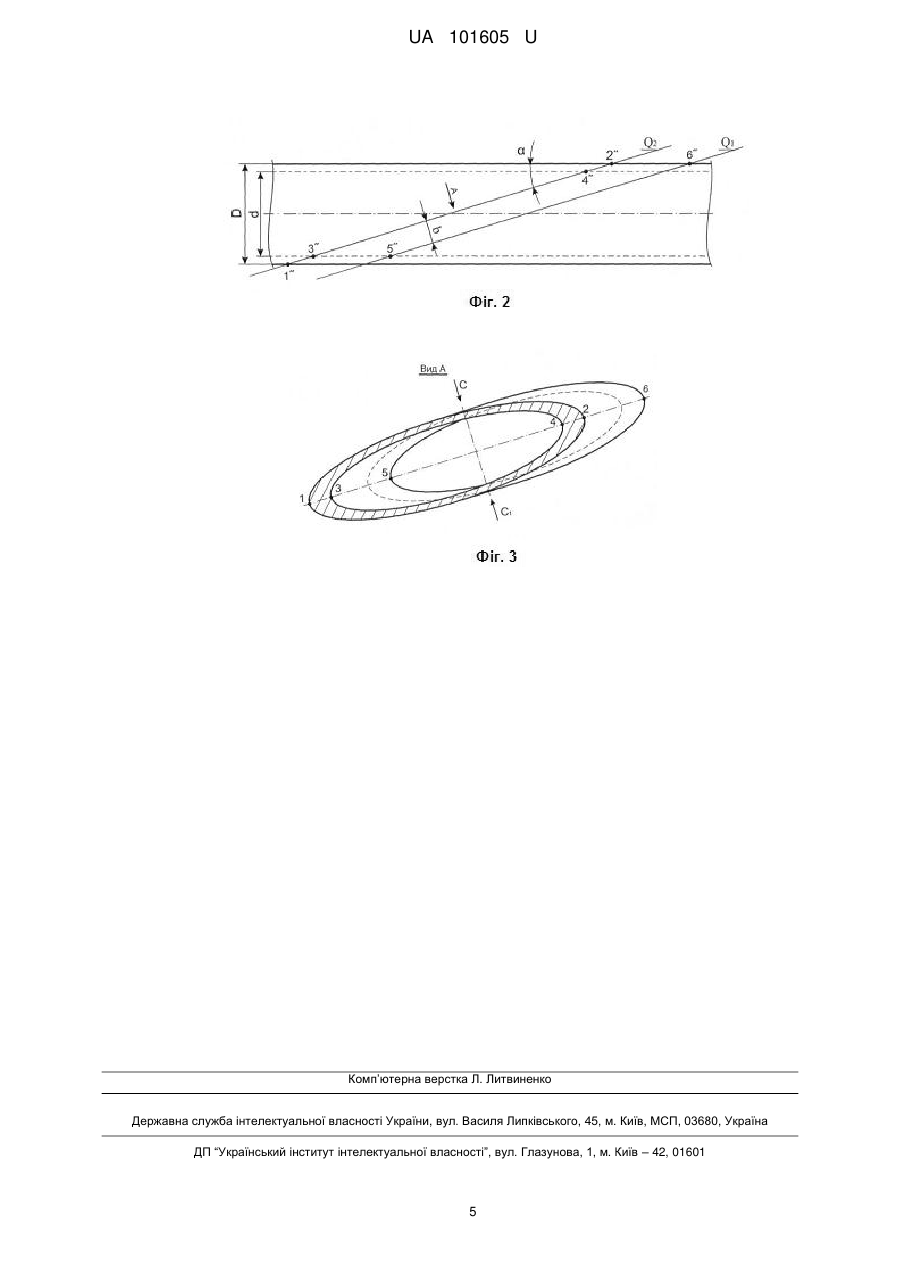

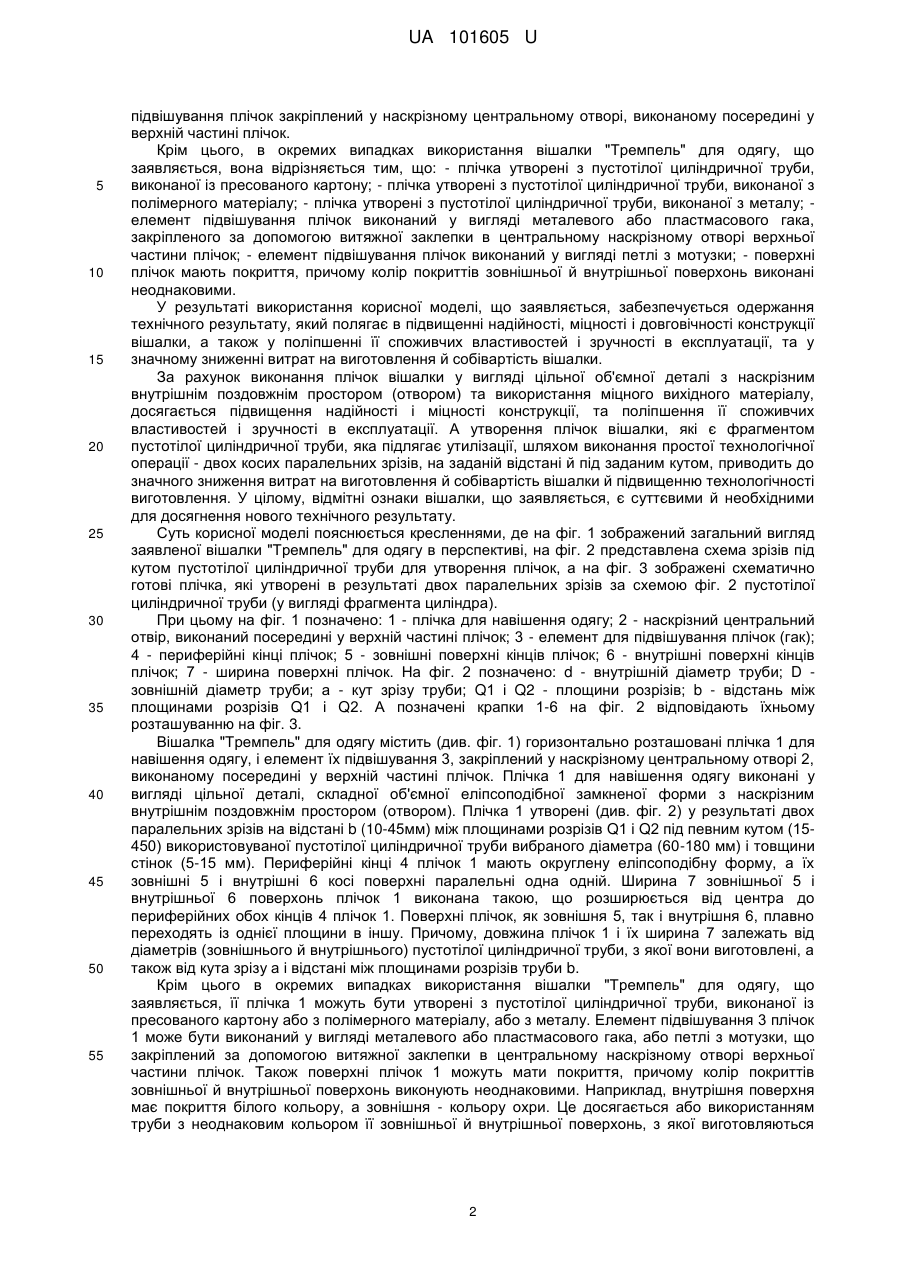

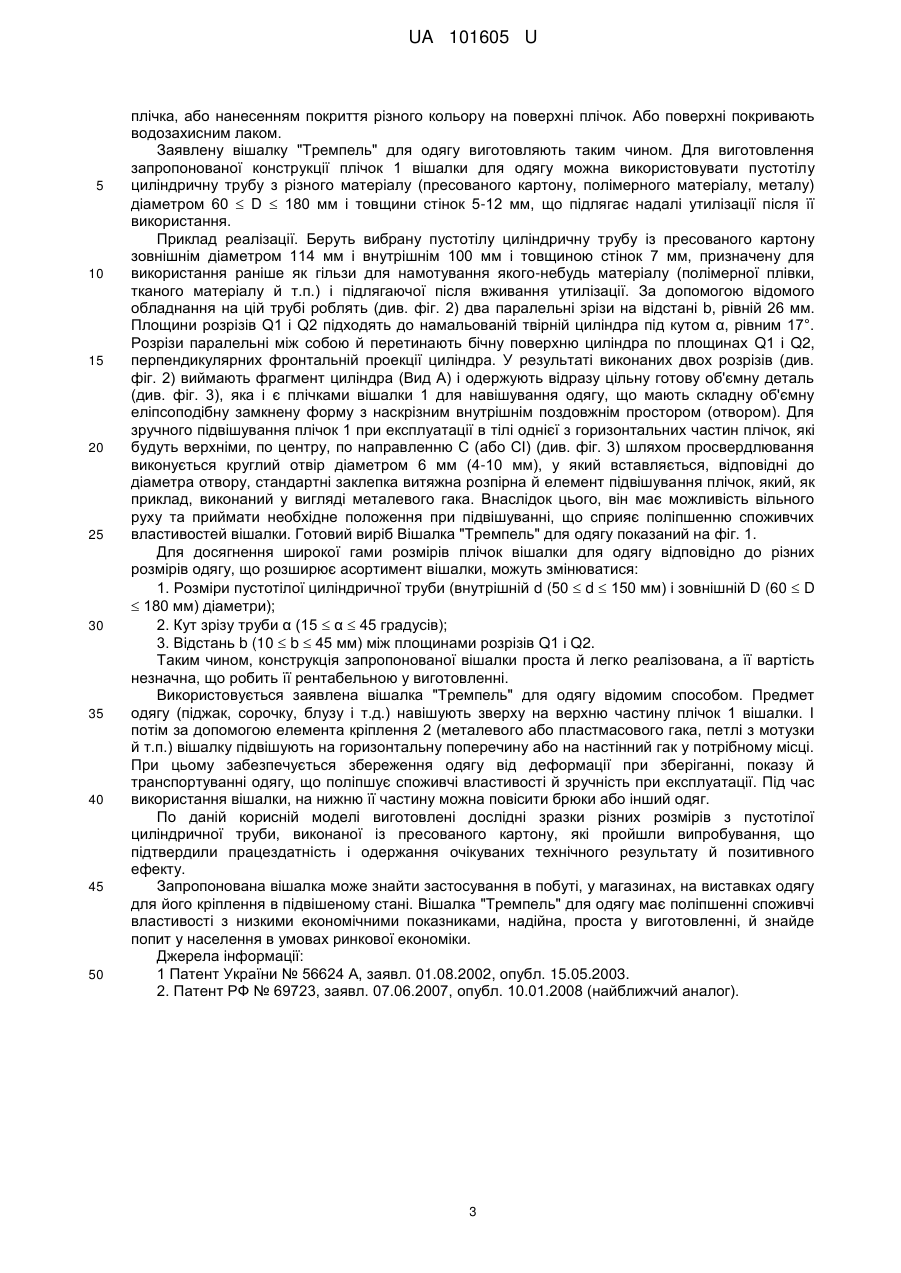

Реферат: Вішалка "Тремпель" для одягу містить горизонтально розташовані плічка для навішування одягу і елемент їх підвішування. Плічка для навішування одягу виконані у вигляді цільної деталі складної об'ємної еліпсоподібної замкненої форми з наскрізним внутрішнім поздовжнім простором. Плічка утворені в результаті двох паралельних зрізів на відстані між площинами розрізів 10-45 мм під кутом 15-45° пустотілої циліндричної труби діаметром 60-180 мм і товщини стінок 5-15 мм. При цьому периферійні кінці плічок мають округлену еліпсоподібну форму, а їх зовнішні й внутрішні поверхні паралельні одна одній. Ширина зовнішньої й внутрішньої поверхонь плічок виконана з їх розширенням від центру до периферійних обох кінців плічок. Поверхні плічок, як зовнішня, так і внутрішня, плавно переходять із однієї площини в іншу, причому довжина плічок і ширина їх поверхонь залежать від діаметра пустотілої циліндричної труби, з якої вони утворені, а також від кута й відстані між площинами розрізів труби. Елемент підвішування плічок закріплений у наскрізному центральному отворі, виконаному посередині у верхній частині плічок. UA 101605 U (54) ВІШАЛКА "ТРЕМПЕЛЬ" ДЛЯ ОДЯГУ UA 101605 U UA 101605 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, торгівлі й побутового обслуговування, зокрема до предметів домашнього побуту, а точніше до вішалок для одягу, і може бути використана для кріплення одягу в підвішеному стані при зберіганні, показу, обробці й транспортуванні. Відома вішалка для одягу, яка має трикутний каркас, утворений двома похилими й одним горизонтальним стрижнями, гак і плічка з кріпленнями. У кут, утворений двома похилими стрижнями, вбудоване кільце, у місці їх з'єднання виконана втулка, внутрішній діаметр який дорівнює товщині гака, на кінці гака, який входить у втулку, є стовщення й фіксатор, горизонтальний і похилий стрижні з'єднані дугоподібним відростком, а плічка виконані знімними, коритоподібними, які звужуються, при цьому у вузькому місці вони мають U-подібну клямку, а в широкому - клямку в упорі [1]. Недоліком відомої вішалки є складність конструкції через наявність декількох складальних елементів, і її обмежена галузь застосування, що призводить до підвищення витрат на її виготовлення й вартість вішалки. Найбільш близькою по технічній суті до пропонованої є відома конструкція одноразової вішалки, що містить плічка для навішування одягу у вигляді поперечини й гак [2]. Вішалка виконана плоскою з єдиного шматка двостороннього листового щільного матеріалу, переважно картону або оргаліту. Із цілого аркуша або заготовки картону або оргаліту вирубують або вирізують по шаблону вішалку потрібного розміру й конфігурації - плічка разом з гаком. При цьому обидві сторони є носіями рекламних блоків, причому рекламні блоки займають усю поверхню кожної сторони. Рекламні блоки виконані на паперовій або плівковій, або тканинній основі, або у вигляді покриття, або у вигляді їх комбінації. Додаткова поперечина вішалки може бути утворена довгастим горизонтальним клапаном, який оснащений по периметру біговками. Конструкція одноразової плоскої вішалки дуже проста, цільна, а її поверхня максимально пристосована для розміщення рекламних блоків. Загальними ознаками відомої вішалки, що заявляється, є наявність горизонтально розташованих плічок для навішування одягу й елемента їх підвішування. До недоліків відомої вішалки слід віднести її низьку надійність, міцність і довговічність за рахунок використання не дуже міцних листових матеріалів, наявність відходів при вирізанні вішалки фігурної форми з матеріалу, який не був ще у вживанні, що значно підвищує витрати на виготовлення й собівартість вішалки, а також низькі споживчі властивості та незручність в експлуатації через плоску її конструкцію, відсутність отвору в ній, та виготовлення гаку заодно з плічками, який не має можливості свободного руху, і її обмежена галузь застосування внаслідок її призначення - разового однократного вживання, в основному для реклами. Задачею пропонованої корисної моделі є створення нової простої, функціональної і технологічної, надійної, міцної і довговічної конструкції вішалки з цільною об'ємною конструкцією плічок, яка має поліпшені споживчі властивості та простоту у виготовленні - із об'ємних доступних виробів, які після їхнього вживання потім йдуть в утилізацію - труб із різного матеріалу, що значно знижує витрати на виготовлення й собівартість вішалки. В основу корисної моделі поставлена задача вдосконалення вішалки для одягу, у якій за рахунок іншої її конструкції, а саме цільної об'ємної конструкції плічок, та шляхом використання іншого вихідного матеріалу для їх виготовлення (що підлягає утилізації), забезпечується одержання технічного результату, який полягає в підвищенні надійності, міцності і довговічності конструкції вішалки, а також у поліпшенні її споживчих властивостей і зручності в експлуатації, та у значному зниженні витрат на виготовлення й собівартість вішалки, що дозволяє підвищити її фізико-механічні властивості одночасно з низкими економічними показниками і розширити технологічні можливості виготовлення та використання вішалки та її асортимент. Поставлена задача вирішується тим, що у вішалці "Тремпель" для одягу, що заявляється, яка містить горизонтально розташовані плічка для навішування одягу і елемент їх підвішування, згідно з корисною моделлю, плічка для навішування одягу виконані у вигляді цільної деталі, складної об'ємної еліпсоподібної замкнутої форми з наскрізним внутрішнім поздовжнім простором, і яка утворена в результаті двох паралельних зрізів на відстані між площинами розрізів 10-45 мм під кутом 15-45° пустотілої циліндричної труби діаметром 60-180 мм і товщини стінок 5-15 мм, при цьому периферійні кінці плічок мають округлену еліпсоподібну форму, а їх зовнішні й внутрішні поверхні паралельні одна одній, ширина зовнішньої й внутрішньої поверхонь плічок виконана такою, що розширюється від центру до периферійних обох кінців плічок, а поверхні плічок, як зовнішня, так і внутрішня, плавно переходять із однієї площини в іншу, причому, довжина плічок і їх ширина залежать від діаметра пустотілої циліндричної труби, з якої вони виготовлені, а також від кута і відстані між площинами розрізів труби, а елемент 1 UA 101605 U 5 10 15 20 25 30 35 40 45 50 55 підвішування плічок закріплений у наскрізному центральному отворі, виконаному посередині у верхній частині плічок. Крім цього, в окремих випадках використання вішалки "Тремпель" для одягу, що заявляється, вона відрізняється тим, що: - плічка утворені з пустотілої циліндричної труби, виконаної із пресованого картону; - плічка утворені з пустотілої циліндричної труби, виконаної з полімерного матеріалу; - плічка утворені з пустотілої циліндричної труби, виконаної з металу; елемент підвішування плічок виконаний у вигляді металевого або пластмасового гака, закріпленого за допомогою витяжної заклепки в центральному наскрізному отворі верхньої частини плічок; - елемент підвішування плічок виконаний у вигляді петлі з мотузки; - поверхні плічок мають покриття, причому колір покриттів зовнішньої й внутрішньої поверхонь виконані неоднаковими. У результаті використання корисної моделі, що заявляється, забезпечується одержання технічного результату, який полягає в підвищенні надійності, міцності і довговічності конструкції вішалки, а також у поліпшенні її споживчих властивостей і зручності в експлуатації, та у значному зниженні витрат на виготовлення й собівартість вішалки. За рахунок виконання плічок вішалки у вигляді цільної об'ємної деталі з наскрізним внутрішнім поздовжнім простором (отвором) та використання міцного вихідного матеріалу, досягається підвищення надійності і міцності конструкції, та поліпшення її споживчих властивостей і зручності в експлуатації. А утворення плічок вішалки, які є фрагментом пустотілої циліндричної труби, яка підлягає утилізації, шляхом виконання простої технологічної операції - двох косих паралельних зрізів, на заданій відстані й під заданим кутом, приводить до значного зниження витрат на виготовлення й собівартість вішалки й підвищенню технологічності виготовлення. У цілому, відмітні ознаки вішалки, що заявляється, є суттєвими й необхідними для досягнення нового технічного результату. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд заявленої вішалки "Тремпель" для одягу в перспективі, на фіг. 2 представлена схема зрізів під кутом пустотілої циліндричної труби для утворення плічок, а на фіг. 3 зображені схематично готові плічка, які утворені в результаті двох паралельних зрізів за схемою фіг. 2 пустотілої циліндричної труби (у вигляді фрагмента циліндра). При цьому на фіг. 1 позначено: 1 - плічка для навішення одягу; 2 - наскрізний центральний отвір, виконаний посередині у верхній частині плічок; 3 - елемент для підвішування плічок (гак); 4 - периферійні кінці плічок; 5 - зовнішні поверхні кінців плічок; 6 - внутрішні поверхні кінців плічок; 7 - ширина поверхні плічок. На фіг. 2 позначено: d - внутрішній діаметр труби; D зовнішній діаметр труби; а - кут зрізу труби; Q1 і Q2 - площини розрізів; b - відстань між площинами розрізів Q1 і Q2. А позначені крапки 1-6 на фіг. 2 відповідають їхньому розташуванню на фіг. 3. Вішалка "Тремпель" для одягу містить (див. фіг. 1) горизонтально розташовані плічка 1 для навішення одягу, і елемент їх підвішування 3, закріплений у наскрізному центральному отворі 2, виконаному посередині у верхній частині плічок. Плічка 1 для навішення одягу виконані у вигляді цільної деталі, складної об'ємної еліпсоподібної замкненої форми з наскрізним внутрішнім поздовжнім простором (отвором). Плічка 1 утворені (див. фіг. 2) у результаті двох паралельних зрізів на відстані b (10-45мм) між площинами розрізів Q1 і Q2 під певним кутом (15450) використовуваної пустотілої циліндричної труби вибраного діаметра (60-180 мм) і товщини стінок (5-15 мм). Периферійні кінці 4 плічок 1 мають округлену еліпсоподібну форму, а їх зовнішні 5 і внутрішні 6 косі поверхні паралельні одна одній. Ширина 7 зовнішньої 5 і внутрішньої 6 поверхонь плічок 1 виконана такою, що розширюється від центра до периферійних обох кінців 4 плічок 1. Поверхні плічок, як зовнішня 5, так і внутрішня 6, плавно переходять із однієї площини в іншу. Причому, довжина плічок 1 і їх ширина 7 залежать від діаметрів (зовнішнього й внутрішнього) пустотілої циліндричної труби, з якої вони виготовлені, а також від кута зрізу а і відстані між площинами розрізів труби b. Крім цього в окремих випадках використання вішалки "Тремпель" для одягу, що заявляється, її плічка 1 можуть бути утворені з пустотілої циліндричної труби, виконаної із пресованого картону або з полімерного матеріалу, або з металу. Елемент підвішування 3 плічок 1 може бути виконаний у вигляді металевого або пластмасового гака, або петлі з мотузки, що закріплений за допомогою витяжної заклепки в центральному наскрізному отворі верхньої частини плічок. Також поверхні плічок 1 можуть мати покриття, причому колір покриттів зовнішньої й внутрішньої поверхонь виконують неоднаковими. Наприклад, внутрішня поверхня має покриття білого кольору, а зовнішня - кольору охри. Це досягається або використанням труби з неоднаковим кольором її зовнішньої й внутрішньої поверхонь, з якої виготовляються 2 UA 101605 U 5 10 15 20 25 30 35 40 45 50 плічка, або нанесенням покриття різного кольору на поверхні плічок. Або поверхні покривають водозахисним лаком. Заявлену вішалку "Тремпель" для одягу виготовляють таким чином. Для виготовлення запропонованої конструкції плічок 1 вішалки для одягу можна використовувати пустотілу циліндричну трубу з різного матеріалу (пресованого картону, полімерного матеріалу, металу) діаметром 60  D  180 мм і товщини стінок 5-12 мм, що підлягає надалі утилізації після її використання. Приклад реалізації. Беруть вибрану пустотілу циліндричну трубу із пресованого картону зовнішнім діаметром 114 мм і внутрішнім 100 мм і товщиною стінок 7 мм, призначену для використання раніше як гільзи для намотування якого-небудь матеріалу (полімерної плівки, тканого матеріалу й т.п.) і підлягаючої після вживання утилізації. За допомогою відомого обладнання на цій трубі роблять (див. фіг. 2) два паралельні зрізи на відстані b, рівній 26 мм. Площини розрізів Q1 і Q2 підходять до намальованій твірній циліндра під кутом α, рівним 17°. Розрізи паралельні між собою й перетинають бічну поверхню циліндра по площинах Q1 і Q2, перпендикулярних фронтальній проекції циліндра. У результаті виконаних двох розрізів (див. фіг. 2) виймають фрагмент циліндра (Вид А) і одержують відразу цільну готову об'ємну деталь (див. фіг. 3), яка і є плічками вішалки 1 для навішування одягу, що мають складну об'ємну еліпсоподібну замкнену форму з наскрізним внутрішнім поздовжнім простором (отвором). Для зручного підвішування плічок 1 при експлуатації в тілі однієї з горизонтальних частин плічок, які будуть верхніми, по центру, по направленню С (або СІ) (див. фіг. 3) шляхом просвердлювання виконується круглий отвір діаметром 6 мм (4-10 мм), у який вставляється, відповідні до діаметра отвору, стандартні заклепка витяжна розпірна й елемент підвішування плічок, який, як приклад, виконаний у вигляді металевого гака. Внаслідок цього, він має можливість вільного руху та приймати необхідне положення при підвішуванні, що сприяє поліпшенню споживчих властивостей вішалки. Готовий виріб Вішалка "Тремпель" для одягу показаний на фіг. 1. Для досягнення широкої гами розмірів плічок вішалки для одягу відповідно до різних розмірів одягу, що розширює асортимент вішалки, можуть змінюватися: 1. Розміри пустотілої циліндричної труби (внутрішній d (50  d  150 мм) і зовнішній D (60  D  180 мм) діаметри); 2. Кут зрізу труби α (15  α  45 градусів); 3. Відстань b (10  b  45 мм) між площинами розрізів Q1 і Q2. Таким чином, конструкція запропонованої вішалки проста й легко реалізована, а її вартість незначна, що робить її рентабельною у виготовленні. Використовується заявлена вішалка "Тремпель" для одягу відомим способом. Предмет одягу (піджак, сорочку, блузу і т.д.) навішують зверху на верхню частину плічок 1 вішалки. І потім за допомогою елемента кріплення 2 (металевого або пластмасового гака, петлі з мотузки й т.п.) вішалку підвішують на горизонтальну поперечину або на настінний гак у потрібному місці. При цьому забезпечується збереження одягу від деформації при зберіганні, показу й транспортуванні одягу, що поліпшує споживчі властивості й зручність при експлуатації. Під час використання вішалки, на нижню її частину можна повісити брюки або інший одяг. По даній корисній моделі виготовлені дослідні зразки різних розмірів з пустотілої циліндричної труби, виконаної із пресованого картону, які пройшли випробування, що підтвердили працездатність і одержання очікуваних технічного результату й позитивного ефекту. Запропонована вішалка може знайти застосування в побуті, у магазинах, на виставках одягу для його кріплення в підвішеному стані. Вішалка "Тремпель" для одягу має поліпшенні споживчі властивості з низкими економічними показниками, надійна, проста у виготовленні, й знайде попит у населення в умовах ринкової економіки. Джерела інформації: 1 Патент України № 56624 А, заявл. 01.08.2002, опубл. 15.05.2003. 2. Патент РФ № 69723, заявл. 07.06.2007, опубл. 10.01.2008 (найближчий аналог). 3 UA 101605 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Вішалка для одягу, що містить горизонтально розташовані плічка для навішування одягу і елемент їх підвішування, яка відрізняється тим, що плічка для навішування одягу виконані у вигляді цільної деталі складної об'ємної еліпсоподібної замкненої форми з наскрізним внутрішнім поздовжнім простором, яка утворена в результаті двох паралельних зрізів на відстані між площинами розрізів 10-45 мм під кутом 15-45° пустотілої циліндричної труби діаметром 60-180 мм і товщини стінок 5-15 мм, при цьому периферійні кінці плічок мають округлену еліпсоподібну форму, а їх зовнішні й внутрішні поверхні паралельні одна одній, ширина зовнішньої й внутрішньої поверхонь плічок виконана з їх розширенням від центру до периферійних обох кінців плічок, а поверхні плічок, як зовнішня, так і внутрішня, плавно переходять із однієї площини в іншу, причому довжина плічок і ширина їх поверхонь залежать від діаметра пустотілої циліндричної труби, з якої вони утворені, а також від кута й відстані між площинами розрізів труби, а елемент підвішування плічок закріплений у наскрізному центральному отворі, виконаному посередині у верхній частині плічок. 2. Вішалка за п. 1, яка відрізняється тим, що плічка утворені із пустотілої циліндричної труби, виконаної з пресованого картону. 3. Вішалка за п. 1, яка відрізняється тим, що плічка утворені із пустотілої циліндричної труби, виконаної з полімерного матеріалу. 4. Вішалка за п. 1, яка відрізняється тим, що плічка утворені із пустотілої циліндричної труби, виконаної з металу. 5. Вішалка за п. 1, яка відрізняється тим, що елемент підвішування плічок виконаний у вигляді металевого або пластмасового гака, закріпленого за допомогою витяжної заклепки в центральному наскрізному отворі верхньої частини плічок. 6. Вішалка за п. 1, яка відрізняється тим, що елемент підвішування плічок виконаний у вигляді петлі з мотузки. 7. Вішалка за п. 1, яка відрізняється тим, що поверхні плічок мають покриття, причому колір покриттів зовнішньої й внутрішньої поверхонь виконані неоднаковими. 4 UA 101605 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
