Пристрій для інтенсифікації наприскування текучої суміші

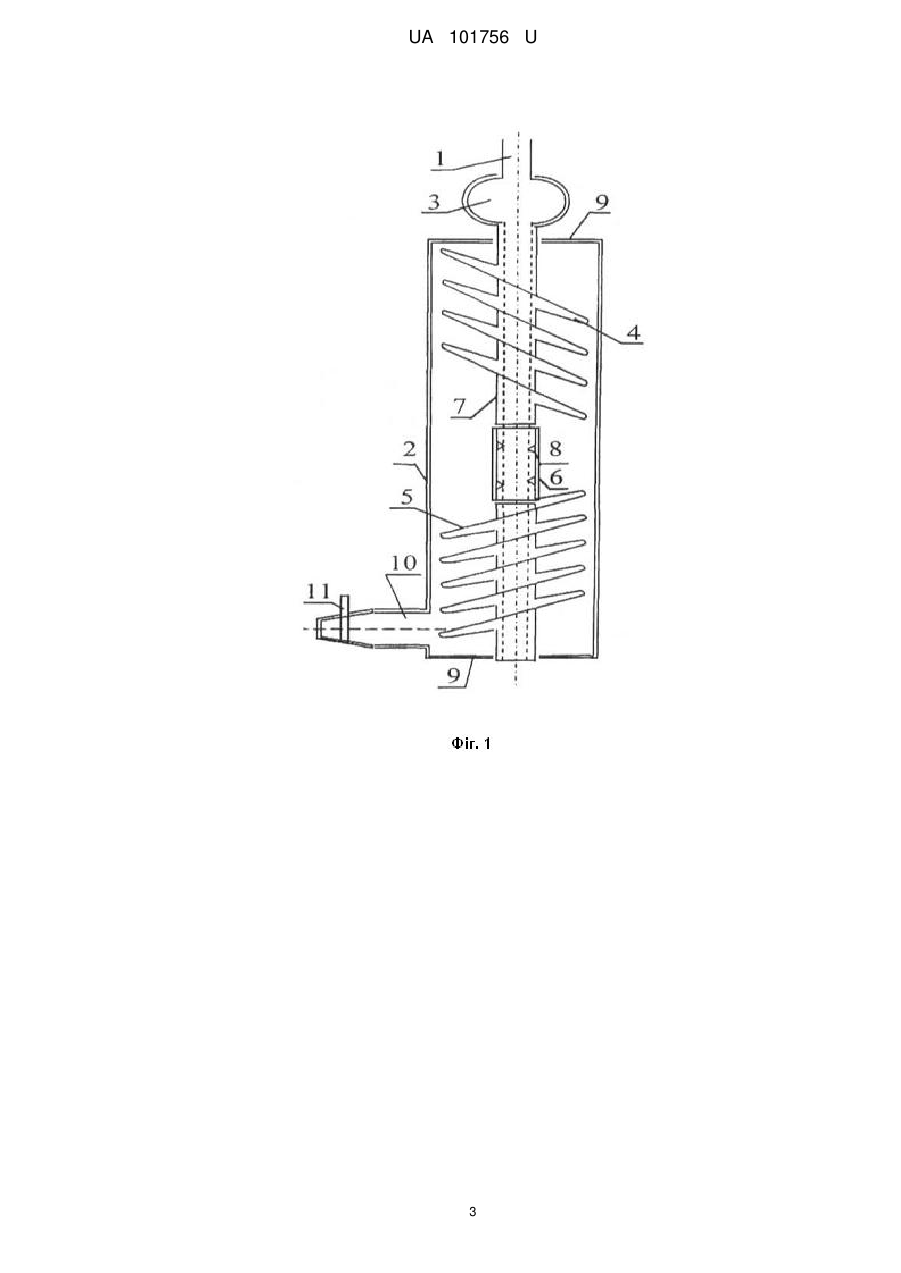

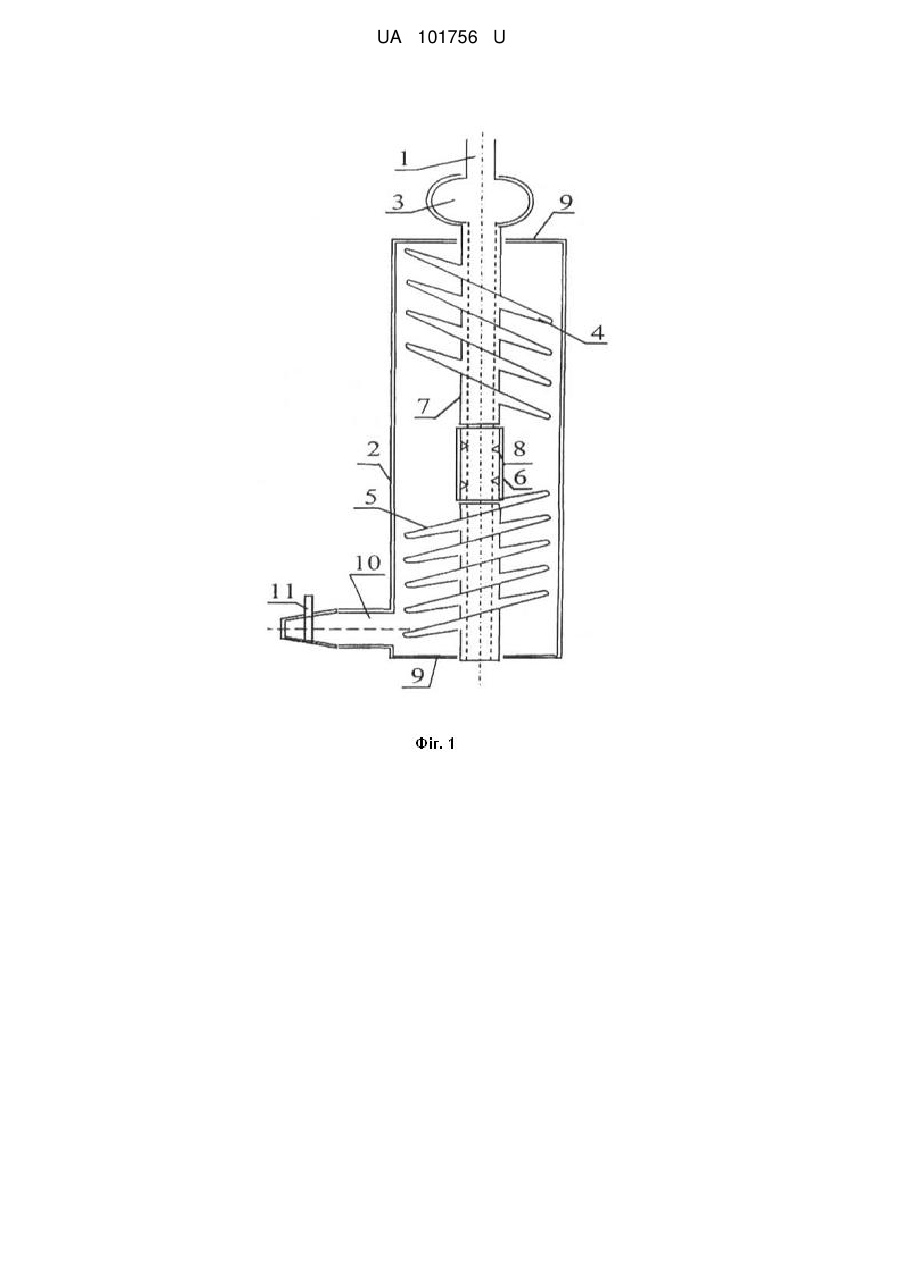

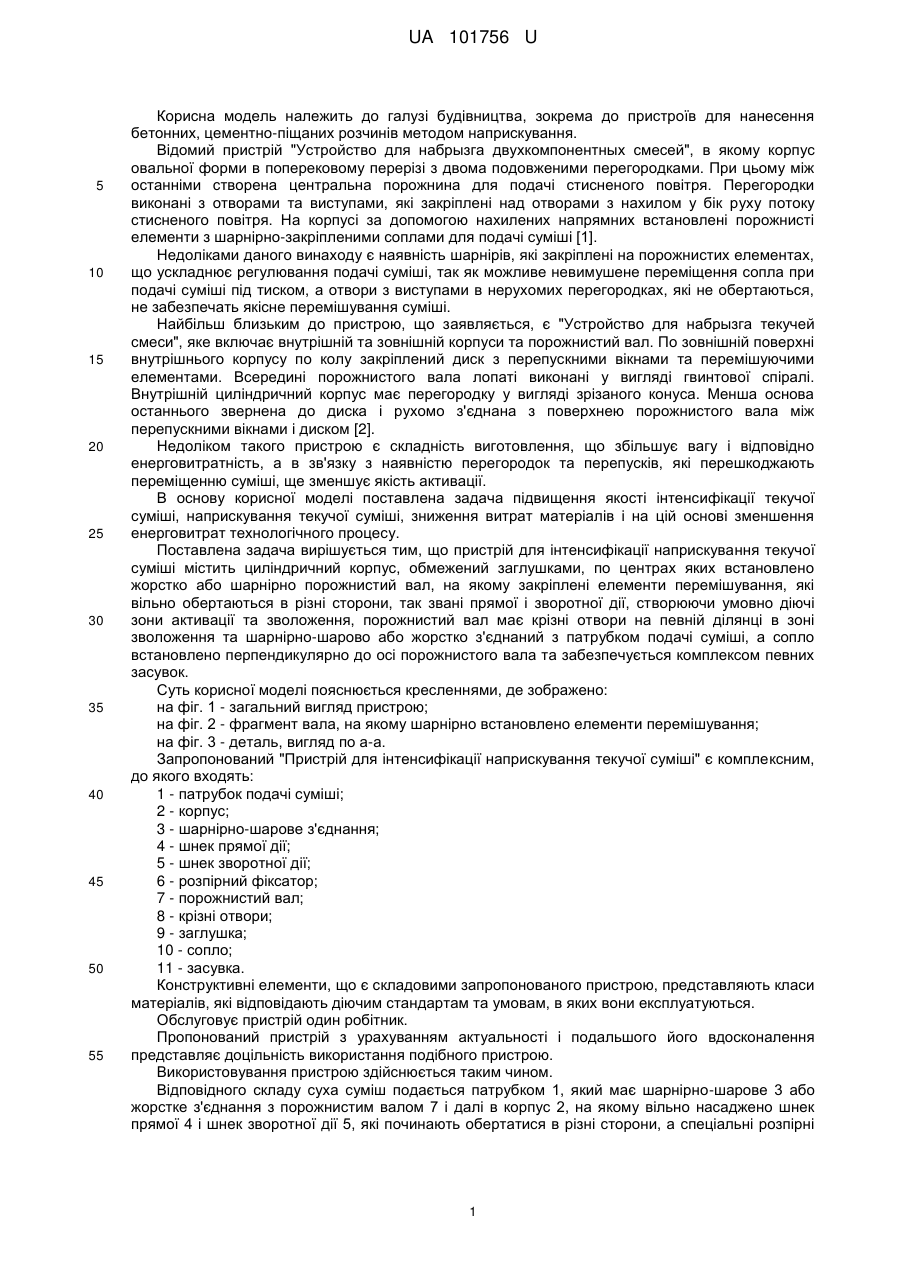

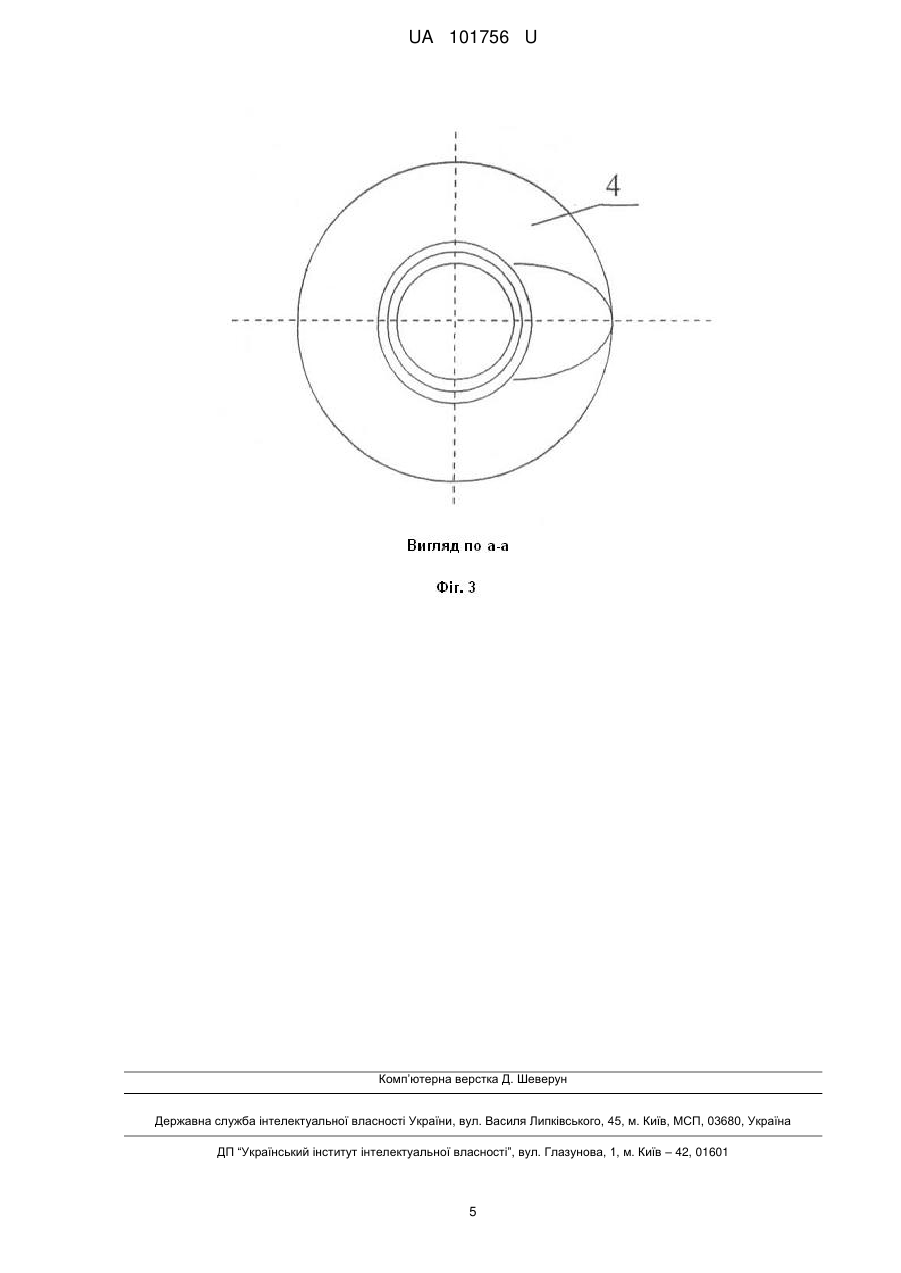

Реферат: Пристрій для інтенсифікації наприскування текучої суміші містить циліндричний корпус, обмежений заглушками, по центрах яких шарнірно або жорстко встановлено порожнистий вал, на якому закріплені елементи перемішування, які вільно обертаються в різні сторони та забезпечені розпірними фіксаторами, так звані прямої і зворотної дії, створюючи умовно діючі зони активації та зволоження на певній ділянці. В зоні зволоження порожнистий вал має крізні отвори та шарово-шарнірно або жорстко з'єднаний з патрубком подачі суміші, а сопло встановлено перпендикулярно до осі порожнистого вала та забезпечується комплексом засувок. UA 101756 U (12) UA 101756 U UA 101756 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до пристроїв для нанесення бетонних, цементно-піщаних розчинів методом наприскування. Відомий пристрій "Устройство для набрызга двухкомпонентных смесей", в якому корпус овальної форми в поперековому перерізі з двома подовженими перегородками. При цьому між останніми створена центральна порожнина для подачі стисненого повітря. Перегородки виконані з отворами та виступами, які закріплені над отворами з нахилом у бік руху потоку стисненого повітря. На корпусі за допомогою нахилених напрямних встановлені порожнисті елементи з шарнірно-закріпленими соплами для подачі суміші [1]. Недоліками даного винаходу є наявність шарнірів, які закріплені на порожнистих елементах, що ускладнює регулювання подачі суміші, так як можливе невимушене переміщення сопла при подачі суміші під тиском, а отвори з виступами в нерухомих перегородках, які не обертаються, не забезпечать якісне перемішування суміші. Найбільш близьким до пристрою, що заявляється, є "Устройство для набрызга текучей смеси", яке включає внутрішній та зовнішній корпуси та порожнистий вал. По зовнішній поверхні внутрішнього корпусу по колу закріплений диск з перепускними вікнами та перемішуючими елементами. Всередині порожнистого вала лопаті виконані у вигляді гвинтової спіралі. Внутрішній циліндричний корпус має перегородку у вигляді зрізаного конуса. Менша основа останнього звернена до диска і рухомо з'єднана з поверхнею порожнистого вала між перепускними вікнами і диском [2]. Недоліком такого пристрою є складність виготовлення, що збільшує вагу і відповідно енерговитратність, а в зв'язку з наявністю перегородок та перепусків, які перешкоджають переміщенню суміші, ще зменшує якість активації. В основу корисної моделі поставлена задача підвищення якості інтенсифікації текучої суміші, наприскування текучої суміші, зниження витрат матеріалів і на цій основі зменшення енерговитрат технологічного процесу. Поставлена задача вирішується тим, що пристрій для інтенсифікації наприскування текучої суміші містить циліндричний корпус, обмежений заглушками, по центрах яких встановлено жорстко або шарнірно порожнистий вал, на якому закріплені елементи перемішування, які вільно обертаються в різні сторони, так звані прямої і зворотної дії, створюючи умовно діючі зони активації та зволоження, порожнистий вал має крізні отвори на певній ділянці в зоні зволоження та шарнірно-шарово або жорстко з'єднаний з патрубком подачі суміші, а сопло встановлено перпендикулярно до осі порожнистого вала та забезпечується комплексом певних засувок. Суть корисної моделі пояснюється кресленнями, де зображено: на фіг. 1 - загальний вигляд пристрою; на фіг. 2 - фрагмент вала, на якому шарнірно встановлено елементи перемішування; на фіг. 3 - деталь, вигляд по а-а. Запропонований "Пристрій для інтенсифікації наприскування текучої суміші" є комплексним, до якого входять: 1 - патрубок подачі суміші; 2 - корпус; 3 - шарнірно-шарове з'єднання; 4 - шнек прямої дії; 5 - шнек зворотної дії; 6 - розпірний фіксатор; 7 - порожнистий вал; 8 - крізні отвори; 9 - заглушка; 10 - сопло; 11 - засувка. Конструктивні елементи, що є складовими запропонованого пристрою, представляють класи матеріалів, які відповідають діючим стандартам та умовам, в яких вони експлуатуються. Обслуговує пристрій один робітник. Пропонований пристрій з урахуванням актуальності і подальшого його вдосконалення представляє доцільність використання подібного пристрою. Використовування пристрою здійснюється таким чином. Відповідного складу суха суміш подається патрубком 1, який має шарнірно-шарове 3 або жорстке з'єднання з порожнистим валом 7 і далі в корпус 2, на якому вільно насаджено шнек прямої 4 і шнек зворотної дії 5, які починають обертатися в різні сторони, а спеціальні розпірні 1 UA 101756 U 5 10 15 фіксатори 6 забезпечують їх проектне положення. В той же час порожнистий вал 7 спирається на заглушки 9, які є граничними корпусу 2. Суха суміш поступово переміщується в зону зволоження, де крізь отвори 8, які є на певній ділянці вала 7, подається вода. Далі під дією прискорення зволожена суміш переміщується на шнек зворотної дії 5, яка і подається на відповідну частину конструкції. З метою регулювання кількості суміші, що подається, сопло 10 має комплекс засувок 11, які заміщуються і відповідно збільшують або зменшують отвір та кількість суміші, що подається. При цьому для збільшення швидкості подачі відповідної суміші сопло 10 встановлено перпендикулярно до осі порожнистого вала 7. Зазначені технічні ознаки забезпечують використання запропонованого технічного рішення в будівництві на основі наступних переваг: - підвищується якість інтенсифікації наприскування текучої суміші; - стає можливим регулювати кількість, а отже і швидкість суміші, що подається, шляхом використання однієї із засувок; - підвищується експлуатаційна придатність, що забезпечує такому пристрою відповідність критерію "Промислова придатність". Джерела інформації: 1. Авт. св. № 1812288 А1 SU, кл. E04F 21/02 від 30.04.93, бюл. № 16. 2. Авт. св. № 1756502 А1 SU, кл. E04F 21/02 від 23.08.92, бюл. № 31. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для інтенсифікації наприскування текучої суміші, що включає порожнистий вал з перемішуючими елементами, який відрізняється тим, що циліндричний корпус обмежений заглушками, по центрах яких шарнірно або жорстко встановлено порожнистий вал, на якому закріплені елементи перемішування, які вільно обертаються в різні сторони та забезпечені розпірними фіксаторами, так звані прямої і зворотної дії, створюючи умовно діючі зони активації та зволоження на певній ділянці, в зоні зволоження порожнистий вал має крізні отвори та шарово-шарнірно або жорстко з'єднаний з патрубком подачі суміші, а сопло встановлено перпендикулярно до осі порожнистого вала та забезпечується комплексом засувок. 2 UA 101756 U 3 UA 101756 U 4 UA 101756 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
