Пристрій для регулювання наприскування текучої суміші
Номер патенту: 101425
Опубліковано: 10.09.2015
Автори: Галушко Валентина Олександрівна, Підойма Анастасія Сергіївна, Галушко Олександр Маркович, Донченко Мар'яна Миколаївна
Формула / Реферат

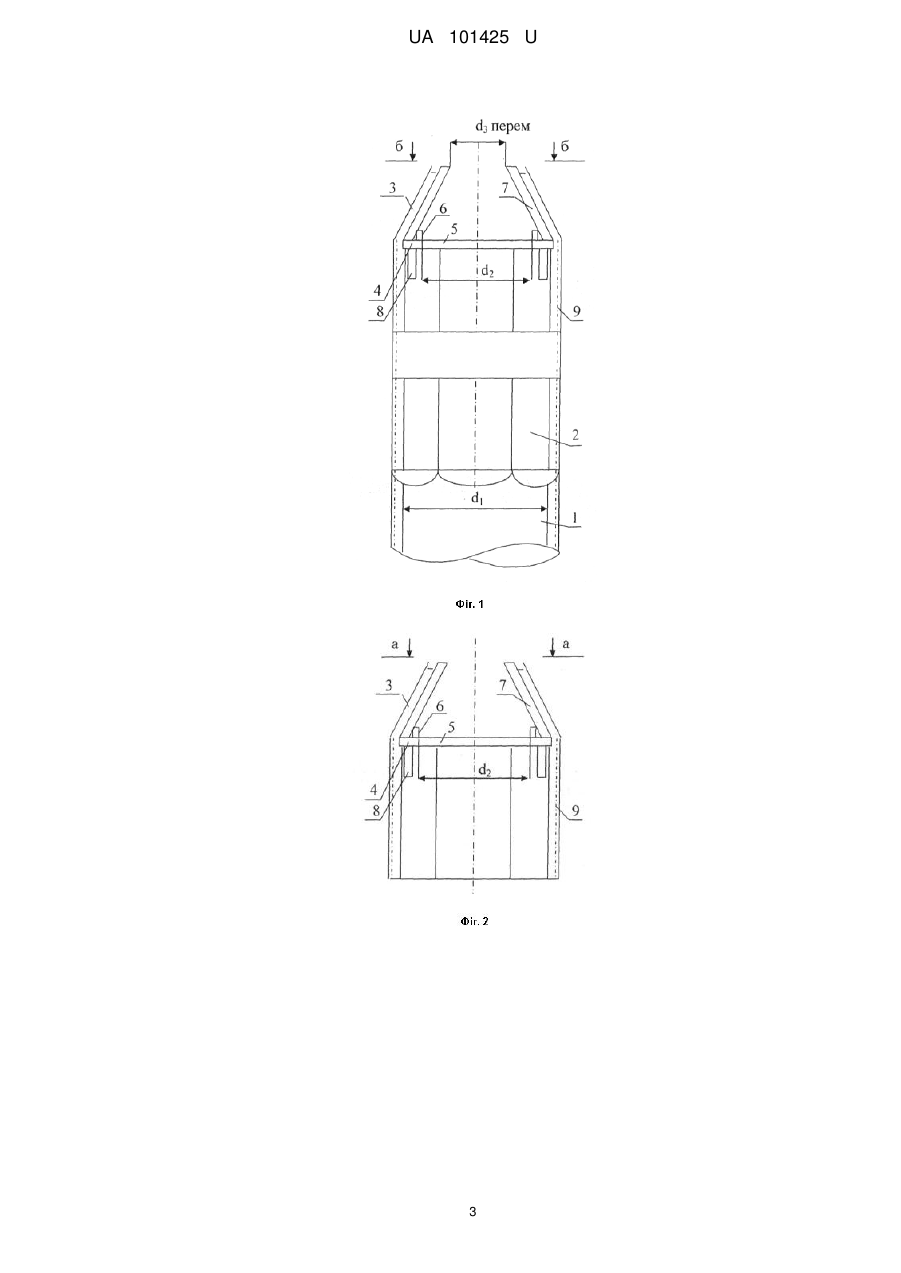

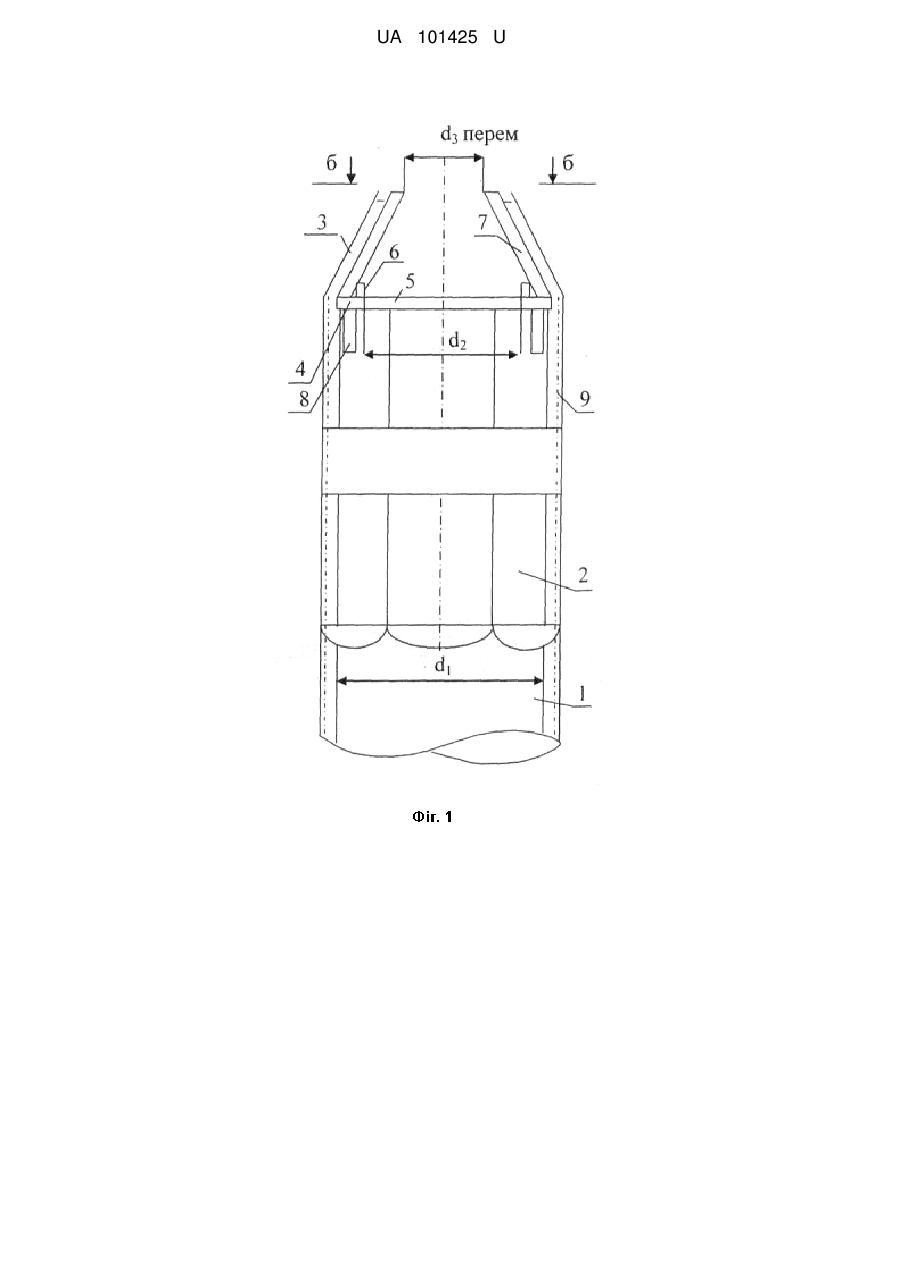

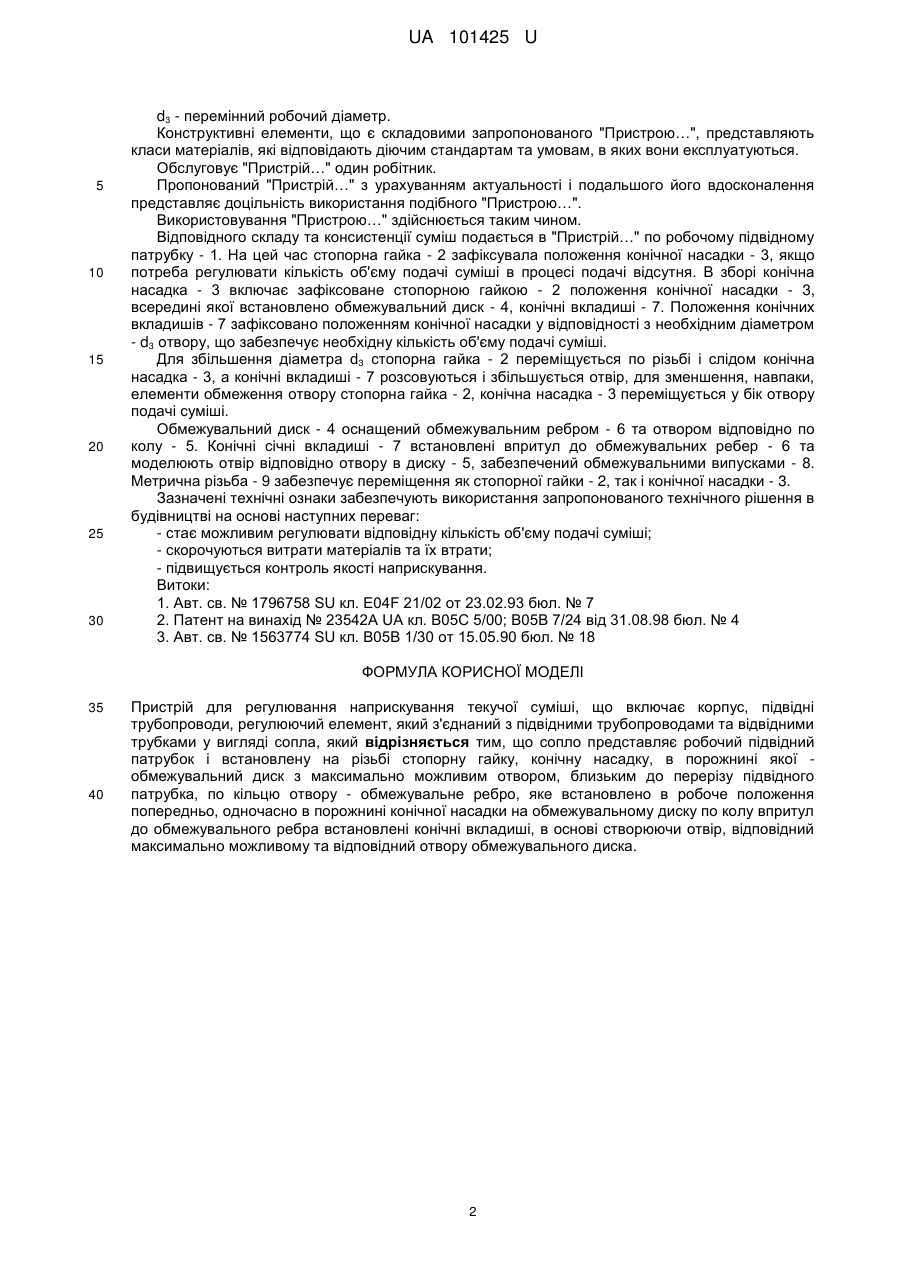

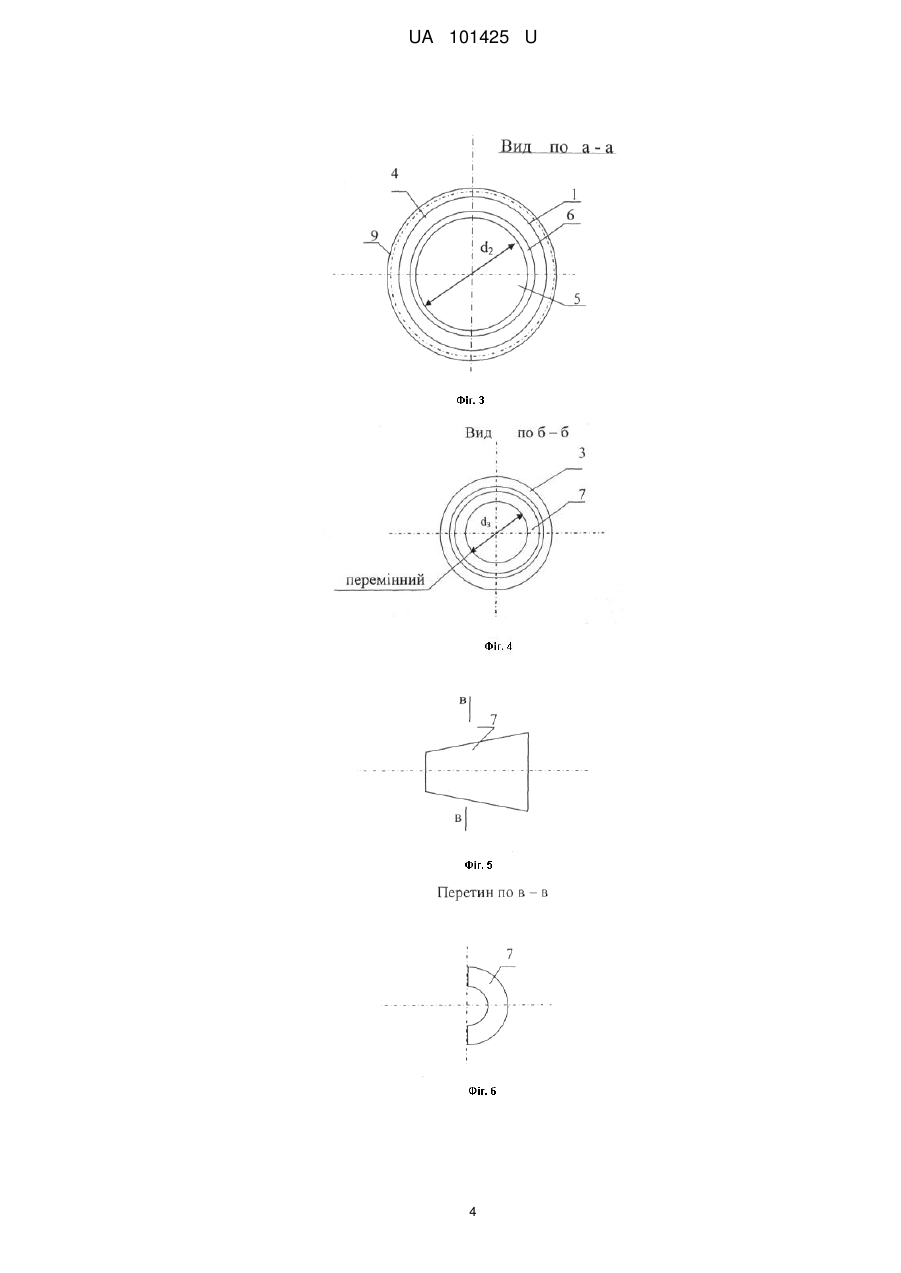

Пристрій для регулювання наприскування текучої суміші, що включає корпус, підвідні трубопроводи, регулюючий елемент, який з'єднаний з підвідними трубопроводами та відвідними трубками у вигляді сопла, який відрізняється тим, що сопло представляє робочий підвідний патрубок і встановлену на різьбі стопорну гайку, конічну насадку, в порожнині якої - обмежувальний диск з максимально можливим отвором, близьким до перерізу підвідного патрубка, по кільцю отвору - обмежувальне ребро, яке встановлено в робоче положення попередньо, одночасно в порожнині конічної насадки на обмежувальному диску по колу впритул до обмежувального ребра встановлені конічні вкладиші, в основі створюючи отвір, відповідний максимально можливому та відповідний отвору обмежувального диска.
Текст

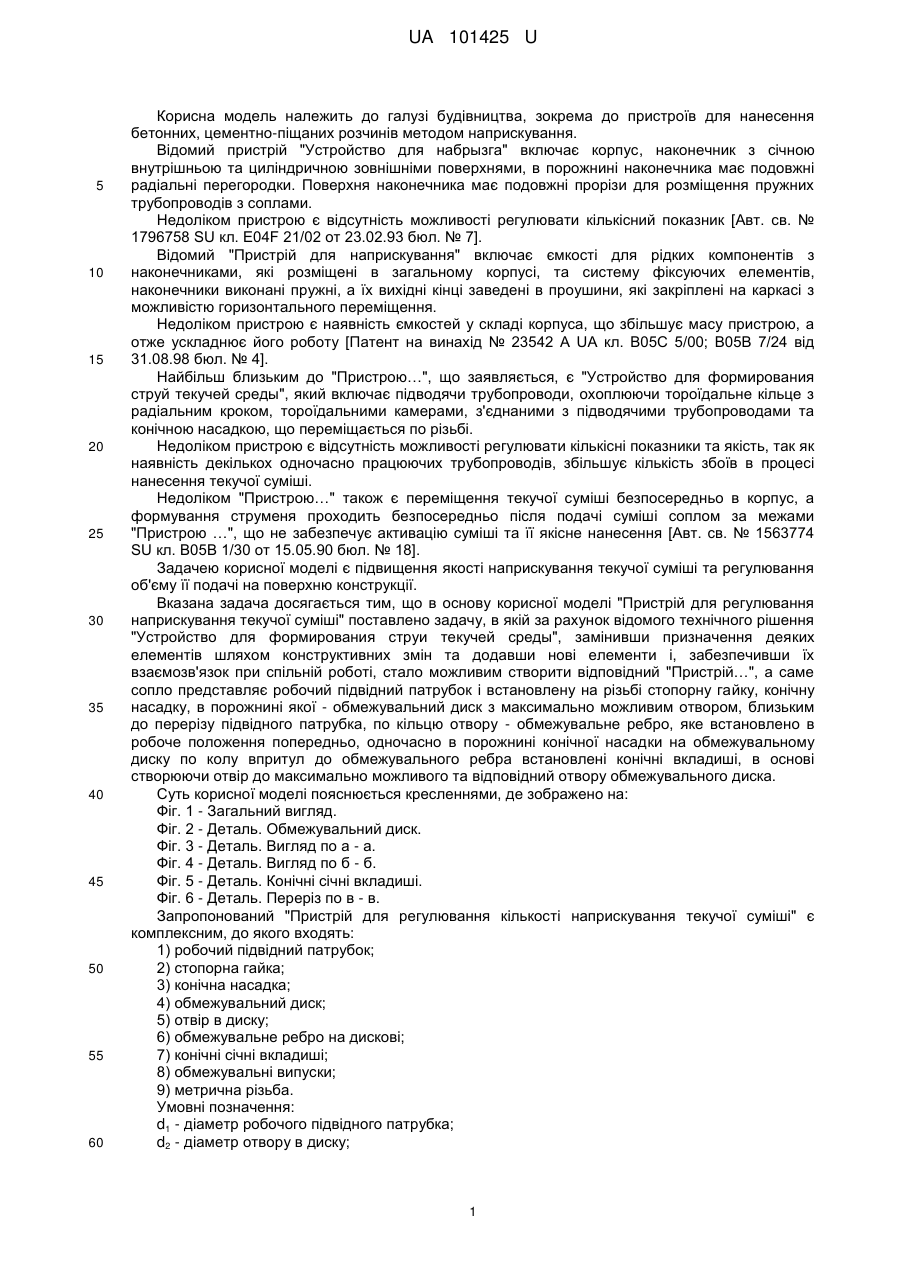

Реферат: Пристрій для регулювання наприскування текучої суміші включає корпус, підвідні трубопроводи, регулюючий елемент, який з'єднаний з підвідними трубопроводами та відвідними трубками у вигляді сопла. Сопло представляє робочий підвідний патрубок і встановлену на різьбі стопорну гайку, конічну насадку, в порожнині якої - обмежувальний диск з максимально можливим отвором, близьким до перерізу підвідного патрубка, по кільцю отвору обмежувальне ребро, яке встановлено в робоче положення попередньо, одночасно в порожнині конічної насадки на обмежувальному диску по колу впритул до обмежувального ребра встановлені конічні вкладиші, в основі створюючи отвір, відповідний максимально можливому та відповідний отвору обмежувального диска. UA 101425 U (12) UA 101425 U UA 101425 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до пристроїв для нанесення бетонних, цементно-піщаних розчинів методом наприскування. Відомий пристрій "Устройство для набрызга" включає корпус, наконечник з січною внутрішньою та циліндричною зовнішніми поверхнями, в порожнині наконечника має подовжні радіальні перегородки. Поверхня наконечника має подовжні прорізи для розміщення пружних трубопроводів з соплами. Недоліком пристрою є відсутність можливості регулювати кількісний показник [Авт. св. № 1796758 SU кл. E04F 21/02 от 23.02.93 бюл. № 7]. Відомий "Пристрій для наприскування" включає ємкості для рідких компонентів з наконечниками, які розміщені в загальному корпусі, та систему фіксуючих елементів, наконечники виконані пружні, а їх вихідні кінці заведені в проушини, які закріплені на каркасі з можливістю горизонтального переміщення. Недоліком пристрою є наявність ємкостей у складі корпуса, що збільшує масу пристрою, а отже ускладнює його роботу [Патент на винахід № 23542 A UA кл. В05С 5/00; В05В 7/24 від 31.08.98 бюл. № 4]. Найбільш близьким до "Пристрою…", що заявляється, є "Устройство для формирования струй текучей среды", який включає підводячи трубопроводи, охоплюючи тороїдальне кільце з радіальним кроком, тороїдальними камерами, з'єднаними з підводячими трубопроводами та конічною насадкою, що переміщається по різьбі. Недоліком пристрою є відсутність можливості регулювати кількісні показники та якість, так як наявність декількох одночасно працюючих трубопроводів, збільшує кількість збоїв в процесі нанесення текучої суміші. Недоліком "Пристрою…" також є переміщення текучої суміші безпосередньо в корпус, а формування струменя проходить безпосередньо після подачі суміші соплом за межами "Пристрою …", що не забезпечує активацію суміші та її якісне нанесення [Авт. св. № 1563774 SU кл. В05В 1/30 от 15.05.90 бюл. № 18]. Задачею корисної моделі є підвищення якості наприскування текучої суміші та регулювання об'єму її подачі на поверхню конструкції. Вказана задача досягається тим, що в основу корисної моделі "Пристрій для регулювання наприскування текучої суміші" поставлено задачу, в якій за рахунок відомого технічного рішення "Устройство для формирования струи текучей среды", замінивши призначення деяких елементів шляхом конструктивних змін та додавши нові елементи і, забезпечивши їх взаємозв'язок при спільній роботі, стало можливим створити відповідний "Пристрій…", а саме сопло представляє робочий підвідний патрубок і встановлену на різьбі стопорну гайку, конічну насадку, в порожнині якої - обмежувальний диск з максимально можливим отвором, близьким до перерізу підвідного патрубка, по кільцю отвору - обмежувальне ребро, яке встановлено в робоче положення попередньо, одночасно в порожнині конічної насадки на обмежувальному диску по колу впритул до обмежувального ребра встановлені конічні вкладиші, в основі створюючи отвір до максимально можливого та відповідний отвору обмежувального диска. Суть корисної моделі пояснюється кресленнями, де зображено на: Фіг. 1 - Загальний вигляд. Фіг. 2 - Деталь. Обмежувальний диск. Фіг. 3 - Деталь. Вигляд по а - а. Фіг. 4 - Деталь. Вигляд по б - б. Фіг. 5 - Деталь. Конічні січні вкладиші. Фіг. 6 - Деталь. Переріз по в - в. Запропонований "Пристрій для регулювання кількості наприскування текучої суміші" є комплексним, до якого входять: 1) робочий підвідний патрубок; 2) стопорна гайка; 3) конічна насадка; 4) обмежувальний диск; 5) отвір в диску; 6) обмежувальне ребро на дискові; 7) конічні січні вкладиші; 8) обмежувальні випуски; 9) метрична різьба. Умовні позначення: d1 - діаметр робочого підвідного патрубка; d2 - діаметр отвору в диску; 1 UA 101425 U 5 10 15 20 25 30 d3 - перемінний робочий діаметр. Конструктивні елементи,що є складовими запропонованого "Пристрою…", представляють класи матеріалів, які відповідають діючим стандартам та умовам, в яких вони експлуатуються. Обслуговує "Пристрій…" один робітник. Пропонований "Пристрій…" з урахуванням актуальності і подальшого його вдосконалення представляє доцільність використання подібного "Пристрою…". Використовування "Пристрою…" здійснюється таким чином. Відповідного складу та консистенції суміш подається в "Пристрій…" по робочому підвідному патрубку - 1. На цей час стопорна гайка - 2 зафіксувала положення конічної насадки - 3, якщо потреба регулювати кількість об'єму подачі суміші в процесі подачі відсутня. В зборі конічна насадка - 3 включає зафіксоване стопорною гайкою - 2 положення конічної насадки - 3, всередині якої встановлено обмежувальний диск - 4, конічні вкладиші - 7. Положення конічних вкладишів - 7 зафіксовано положенням конічної насадки у відповідності з необхідним діаметром - d3 отвору, що забезпечує необхідну кількість об'єму подачі суміші. Для збільшення діаметра d3 стопорна гайка - 2 переміщується по різьбі і слідом конічна насадка - 3, а конічні вкладиші - 7 розсовуються і збільшується отвір, для зменшення, навпаки, елементи обмеження отвору стопорна гайка - 2, конічна насадка - 3 переміщується у бік отвору подачі суміші. Обмежувальний диск - 4 оснащений обмежувальним ребром - 6 та отвором відповідно по колу - 5. Конічні січні вкладиші - 7 встановлені впритул до обмежувальних ребер - 6 та моделюють отвір відповідно отвору в диску - 5, забезпечений обмежувальними випусками - 8. Метрична різьба - 9 забезпечує переміщення як стопорної гайки - 2, так і конічної насадки - 3. Зазначені технічні ознаки забезпечують використання запропонованого технічного рішення в будівництві на основі наступних переваг: - стає можливим регулювати відповідну кількість об'єму подачі суміші; - скорочуються витрати матеріалів та їх втрати; - підвищується контроль якості наприскування. Витоки: 1. Авт. св. № 1796758 SU кл. Е04F 21/02 от 23.02.93 бюл. № 7 2. Патент на винахід № 23542А UA кл. В05С 5/00; В05В 7/24 від 31.08.98 бюл. № 4 3. Авт. св. № 1563774 SU кл. В05В 1/30 от 15.05.90 бюл. № 18 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для регулювання наприскування текучої суміші, що включає корпус, підвідні трубопроводи, регулюючий елемент, який з'єднаний з підвідними трубопроводами та відвідними трубками у вигляді сопла, який відрізняється тим, що сопло представляє робочий підвідний патрубок і встановлену на різьбі стопорну гайку, конічну насадку, в порожнині якої обмежувальний диск з максимально можливим отвором, близьким до перерізу підвідного патрубка, по кільцю отвору - обмежувальне ребро, яке встановлено в робоче положення попередньо, одночасно в порожнині конічної насадки на обмежувальному диску по колу впритул до обмежувального ребра встановлені конічні вкладиші, в основі створюючи отвір, відповідний максимально можливому та відповідний отвору обмежувального диска. 2 UA 101425 U 3 UA 101425 U 4 UA 101425 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
МПК / Мітки
Мітки: регулювання, суміші, текучої, пристрій, наприскування
