Модернізована автономна репродукційна установка “ель-м2″

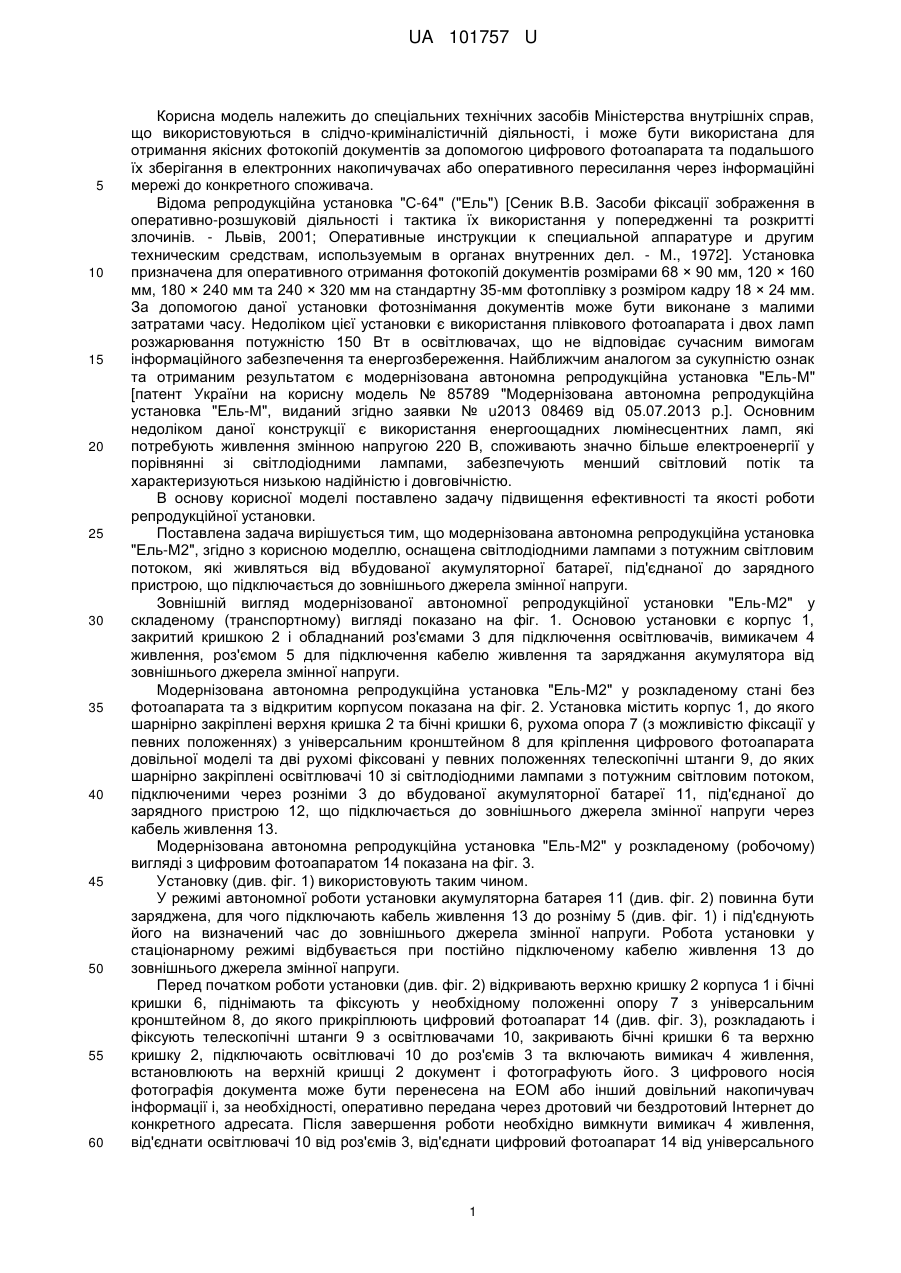

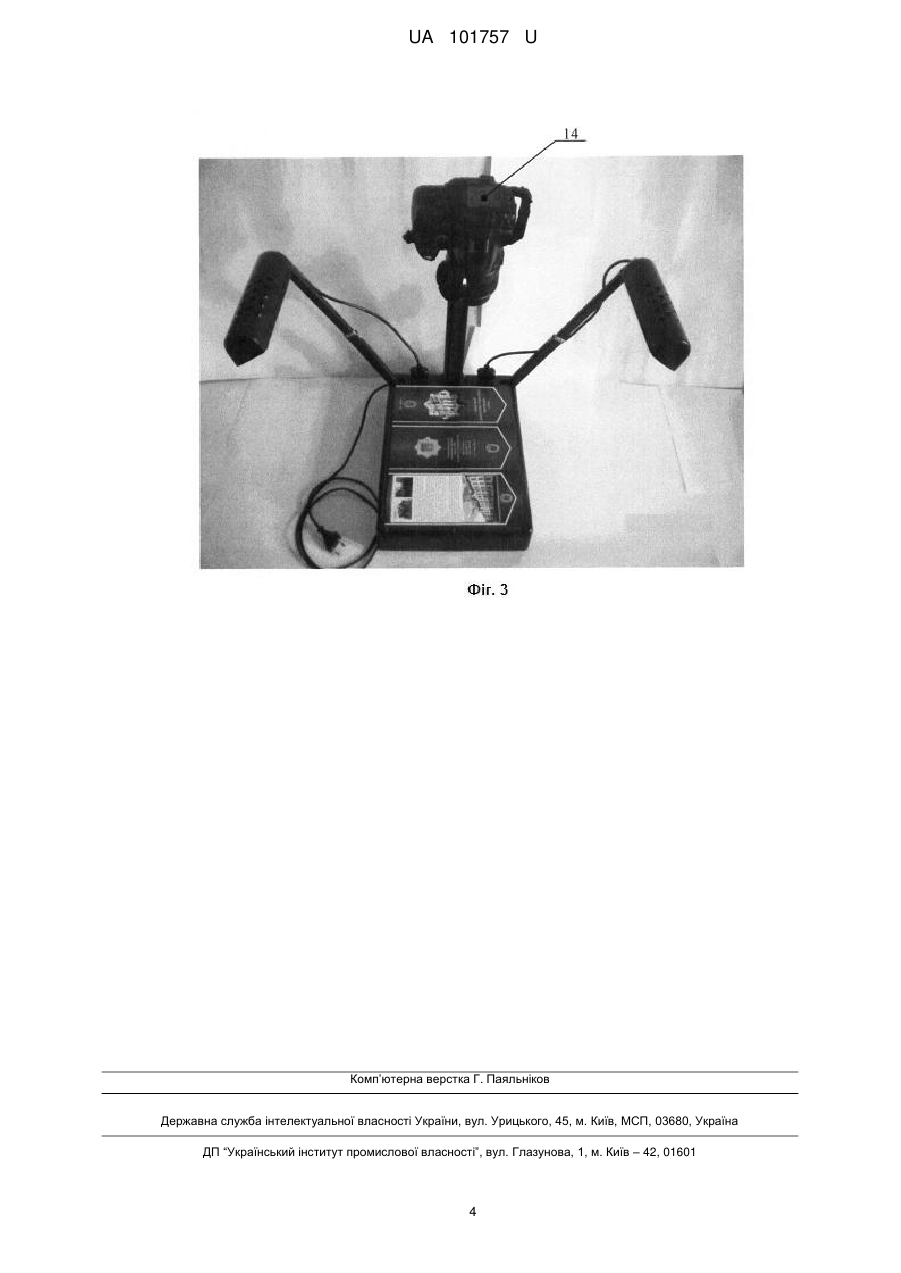

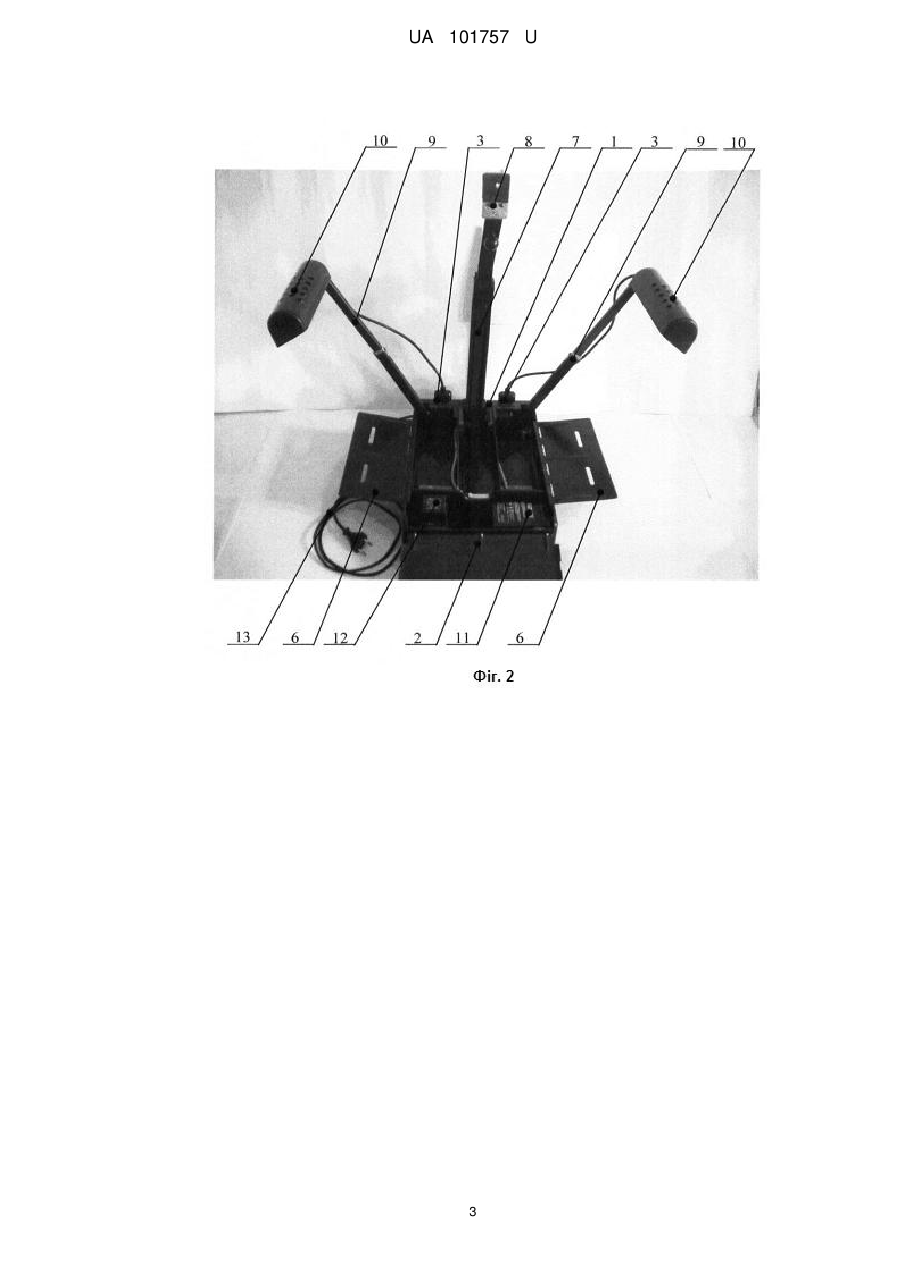

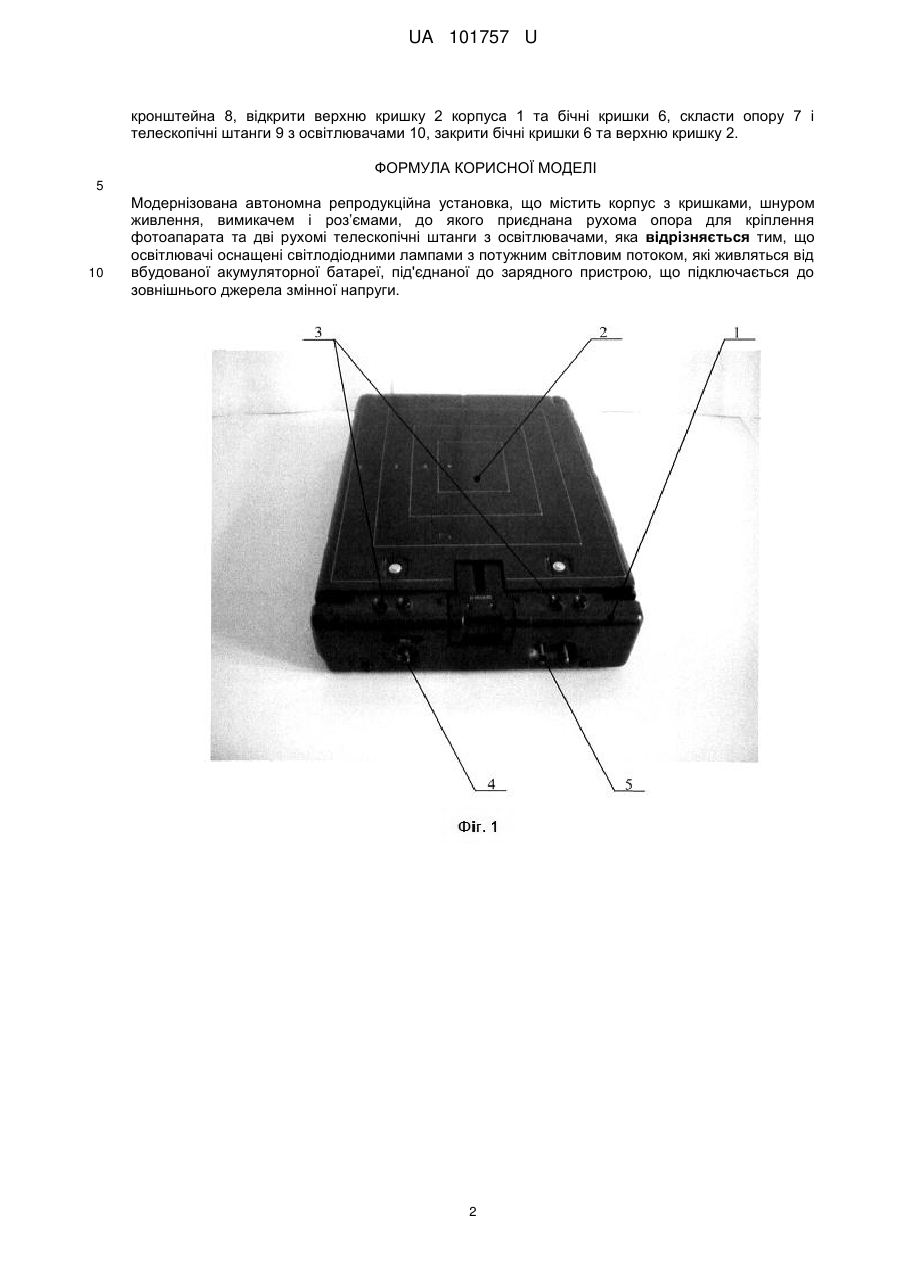

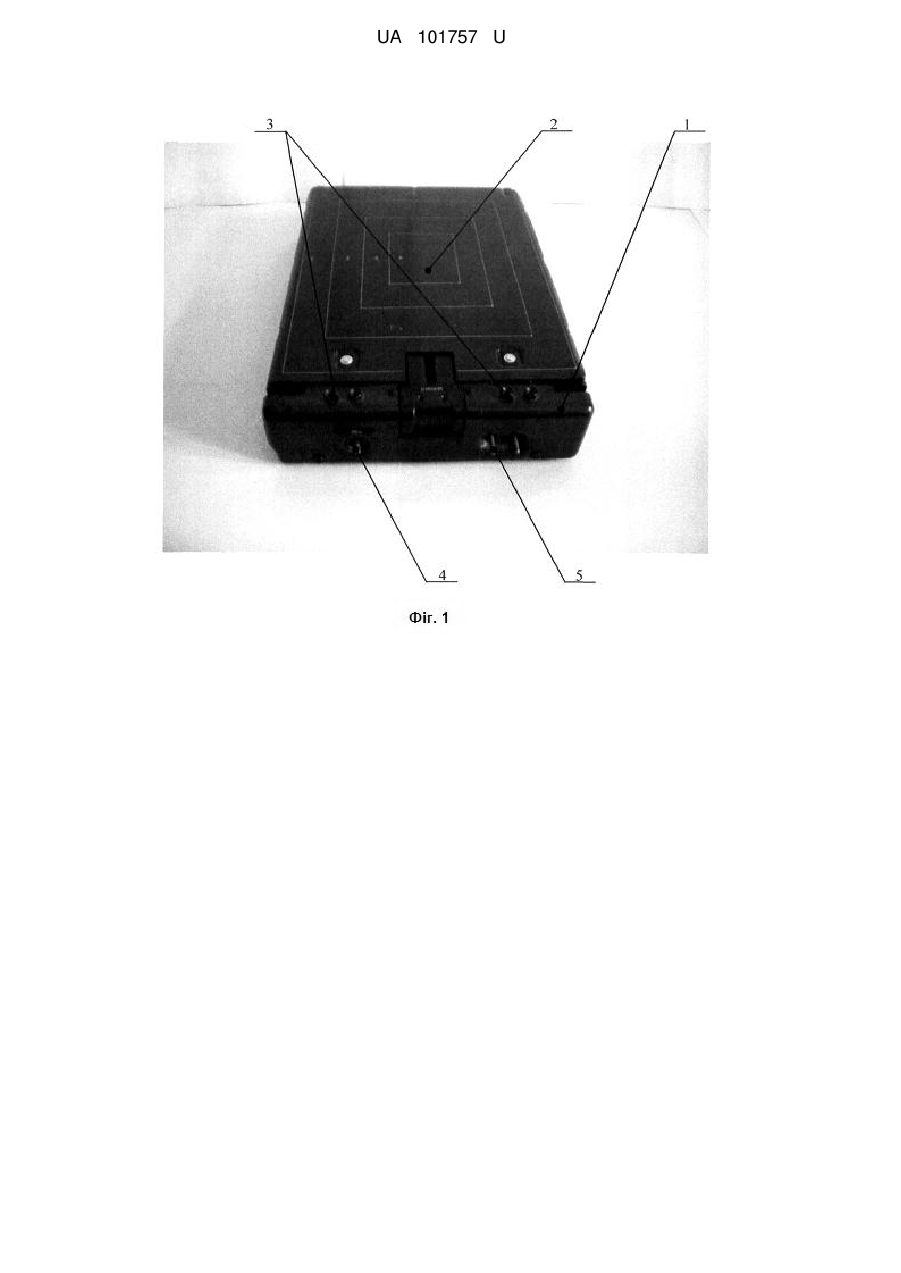

Реферат: Модернізована автономна репродукційна установка містить корпус з кришками, шнуром живлення, вимикачем і роз’ємами, до якого приєднана рухома опора для кріплення фотоапарата та дві рухомі телескопічні штанги з освітлювачами. Освітлювачі оснащені світлодіодними лампами з потужним світловим потоком, які живляться від вбудованої акумуляторної батареї, під'єднаної до зарядного пристрою, що підключається до зовнішнього джерела змінної напруги. UA 101757 U (12) UA 101757 U UA 101757 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спеціальних технічних засобів Міністерства внутрішніх справ, що використовуються в слідчо-криміналістичній діяльності, і може бути використана для отримання якісних фотокопій документів за допомогою цифрового фотоапарата та подальшого їх зберігання в електронних накопичувачах або оперативного пересилання через інформаційні мережі до конкретного споживача. Відома репродукційна установка "С-64" ("Ель") [Сеник В.В. Засоби фіксації зображення в оперативно-розшуковій діяльності і тактика їх використання у попередженні та розкритті злочинів. - Львів, 2001; Оперативные инструкции к специальной аппаратуре и другим техническим средствам, используемым в органах внутренних дел. - М., 1972]. Установка призначена для оперативного отримання фотокопій документів розмірами 68 × 90 мм, 120 × 160 мм, 180 × 240 мм та 240 × 320 мм на стандартну 35-мм фотоплівку з розміром кадру 18 × 24 мм. За допомогою даної установки фотознімання документів може бути виконане з малими затратами часу. Недоліком цієї установки є використання плівкового фотоапарата і двох ламп розжарювання потужністю 150 Вт в освітлювачах, що не відповідає сучасним вимогам інформаційного забезпечення та енергозбереження. Найближчим аналогом за сукупністю ознак та отриманим результатом є модернізована автономна репродукційна установка "Ель-М" [патент України на корисну модель № 85789 "Модернізована автономна репродукційна установка "Ель-М", виданий згідно заявки № u2013 08469 від 05.07.2013 p.]. Основним недоліком даної конструкції є використання енергоощадних люмінесцентних ламп, які потребують живлення змінною напругою 220 В, споживають значно більше електроенергії у порівнянні зі світлодіодними лампами, забезпечують менший світловий потік та характеризуються низькою надійністю і довговічністю. В основу корисної моделі поставлено задачу підвищення ефективності та якості роботи репродукційної установки. Поставлена задача вирішується тим, що модернізована автономна репродукційна установка "Ель-М2", згідно з корисною моделлю, оснащена світлодіодними лампами з потужним світловим потоком, які живляться від вбудованої акумуляторної батареї, під'єднаної до зарядного пристрою, що підключається до зовнішнього джерела змінної напруги. Зовнішній вигляд модернізованої автономної репродукційної установки "Ель-М2" у складеному (транспортному) вигляді показано на фіг. 1. Основою установки є корпус 1, закритий кришкою 2 і обладнаний роз'ємами 3 для підключення освітлювачів, вимикачем 4 живлення, роз'ємом 5 для підключення кабелю живлення та заряджання акумулятора від зовнішнього джерела змінної напруги. Модернізована автономна репродукційна установка "Ель-М2" у розкладеному стані без фотоапарата та з відкритим корпусом показана на фіг. 2. Установка містить корпус 1, до якого шарнірно закріплені верхня кришка 2 та бічні кришки 6, рухома опора 7 (з можливістю фіксації у певних положеннях) з універсальним кронштейном 8 для кріплення цифрового фотоапарата довільної моделі та дві рухомі фіксовані у певних положеннях телескопічні штанги 9, до яких шарнірно закріплені освітлювачі 10 зі світлодіодними лампами з потужним світловим потоком, підключеними через розніми 3 до вбудованої акумуляторної батареї 11, під'єднаної до зарядного пристрою 12, що підключається до зовнішнього джерела змінної напруги через кабель живлення 13. Модернізована автономна репродукційна установка "Ель-М2" у розкладеному (робочому) вигляді з цифровим фотоапаратом 14 показана на фіг. 3. Установку (див. фіг. 1) використовують таким чином. У режимі автономної роботи установки акумуляторна батарея 11 (див. фіг. 2) повинна бути заряджена, для чого підключають кабель живлення 13 до розніму 5 (див. фіг. 1) і під'єднують його на визначений час до зовнішнього джерела змінної напруги. Робота установки у стаціонарному режимі відбувається при постійно підключеному кабелю живлення 13 до зовнішнього джерела змінної напруги. Перед початком роботи установки (див. фіг. 2) відкривають верхню кришку 2 корпуса 1 і бічні кришки 6, піднімають та фіксують у необхідному положенні опору 7 з універсальним кронштейном 8, до якого прикріплюють цифровий фотоапарат 14 (див. фіг. 3), розкладають і фіксують телескопічні штанги 9 з освітлювачами 10, закривають бічні кришки 6 та верхню кришку 2, підключають освітлювачі 10 до роз'ємів 3 та включають вимикач 4 живлення, встановлюють на верхній кришці 2 документ і фотографують його. З цифрового носія фотографія документа може бути перенесена на ЕОМ або інший довільний накопичувач інформації і, за необхідності, оперативно передана через дротовий чи бездротовий Інтернет до конкретного адресата. Після завершення роботи необхідно вимкнути вимикач 4 живлення, від'єднати освітлювачі 10 від роз'ємів 3, від'єднати цифровий фотоапарат 14 від універсального 1 UA 101757 U кронштейна 8, відкрити верхню кришку 2 корпуса 1 та бічні кришки 6, скласти опору 7 і телескопічні штанги 9 з освітлювачами 10, закрити бічні кришки 6 та верхню кришку 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Модернізована автономна репродукційна установка, що містить корпус з кришками, шнуром живлення, вимикачем і роз’ємами, до якого приєднана рухома опора для кріплення фотоапарата та дві рухомі телескопічні штанги з освітлювачами, яка відрізняється тим, що освітлювачі оснащені світлодіодними лампами з потужним світловим потоком, які живляться від вбудованої акумуляторної батареї, під'єднаної до зарядного пристрою, що підключається до зовнішнього джерела змінної напруги. 2 UA 101757 U 3 UA 101757 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
