Пристрій для приготування синглетно-кисневої суміші

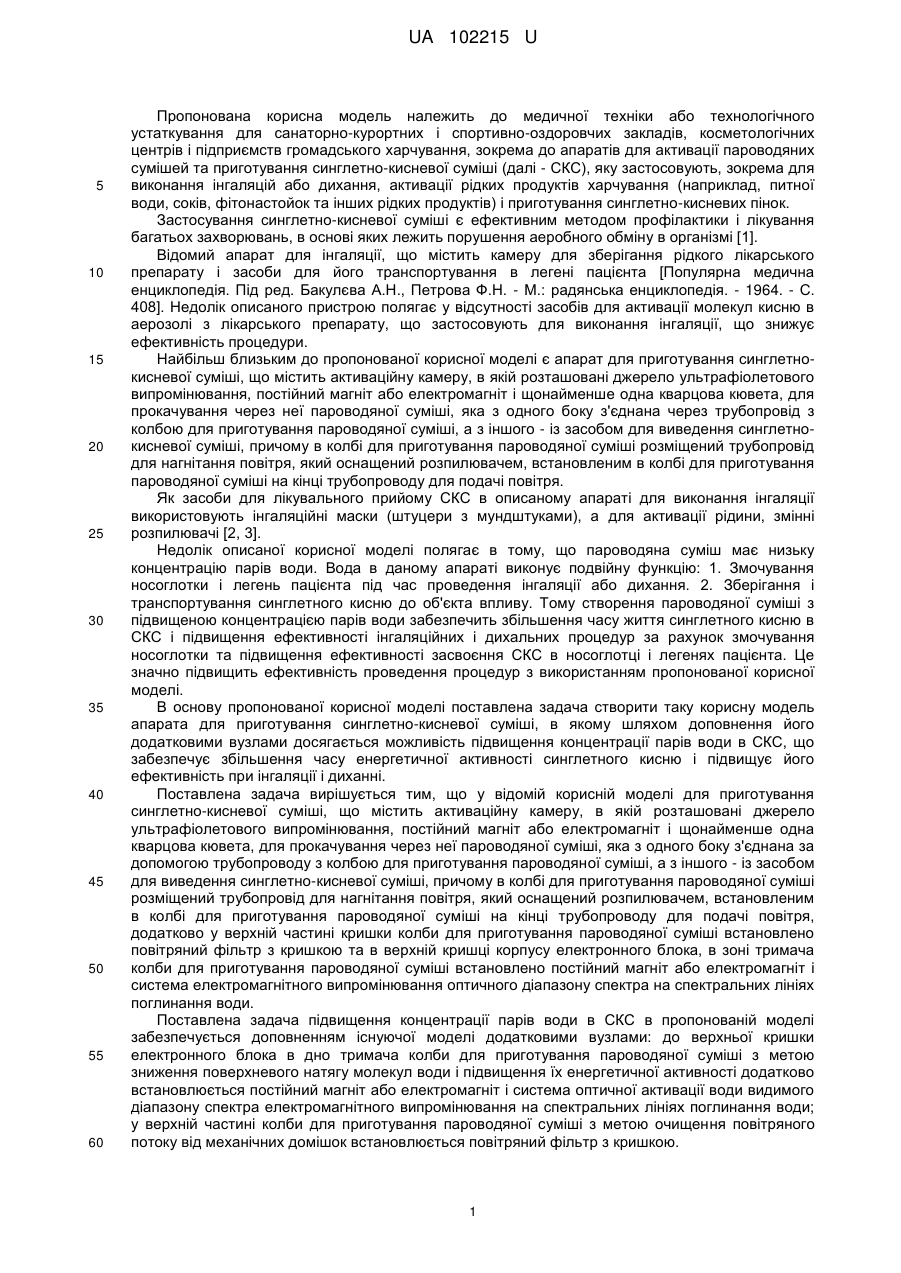

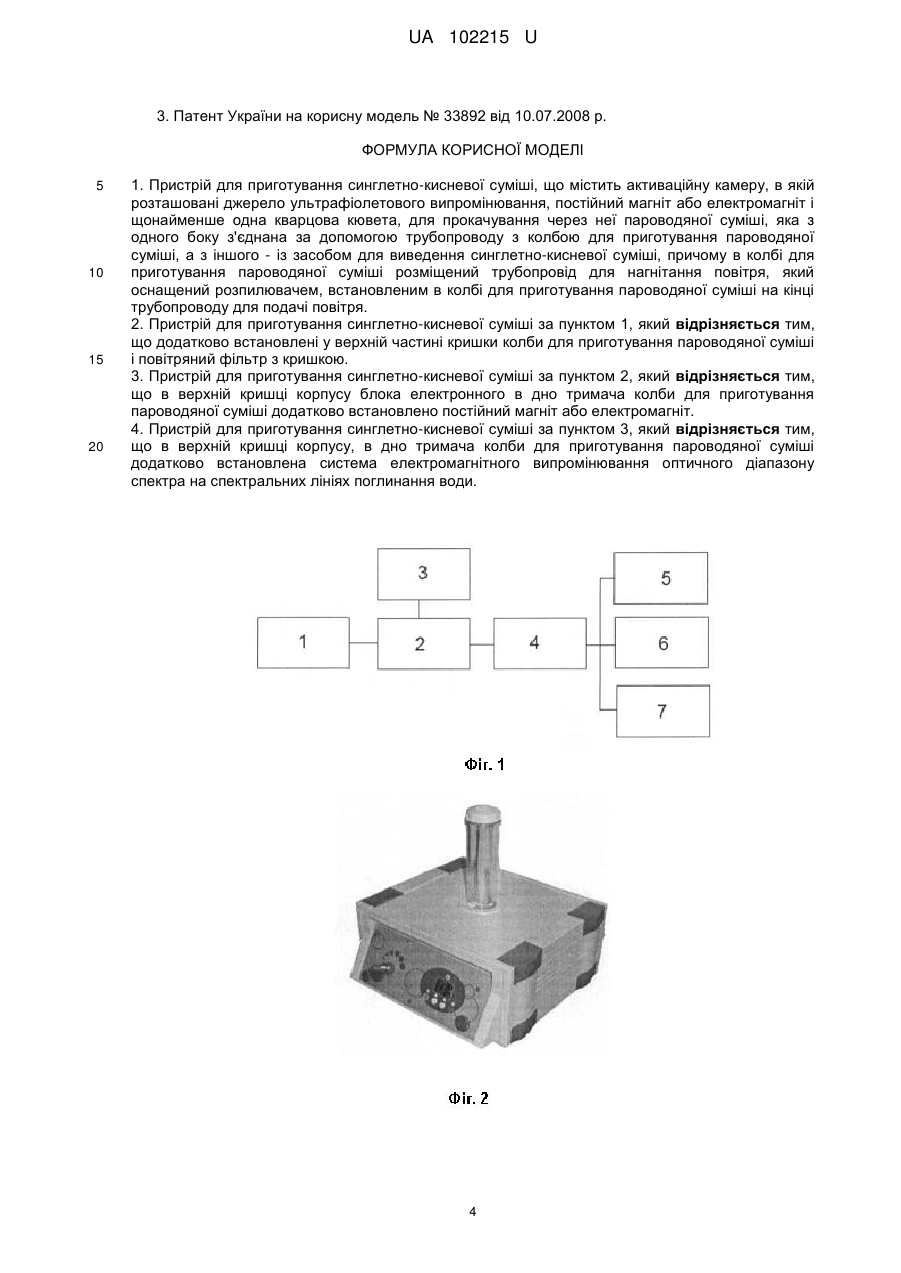

Реферат: Пристрій для приготування синглетно-кисневої суміші містить активаційну камеру, в якій розташовані джерело ультрафіолетового випромінювання, постійний магніт або електромагніт і щонайменше одна кварцова кювета, для прокачування через неї пароводяної суміші. Кювета з одного боку з'єднана за допомогою трубопроводу з колбою для приготування пароводяної суміші, а з іншого - із засобом для виведення синглетно-кисневої суміші. В колбі для приготування пароводяної суміші розміщений трубопровід для нагнітання повітря, який оснащений розпилювачем, встановленим в колбі для приготування пароводяної суміші на кінці трубопроводу для подачі повітря. UA 102215 U (12) UA 102215 U UA 102215 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до медичної техніки або технологічного устаткування для санаторно-курортних і спортивно-оздоровчих закладів, косметологічних центрів і підприємств громадського харчування, зокрема до апаратів для активації пароводяних сумішей та приготування синглетно-кисневої суміші (далі - СКС), яку застосовують, зокрема для виконання інгаляцій або дихання, активації рідких продуктів харчування (наприклад, питної води, соків, фітонастойок та інших рідких продуктів) і приготування синглетно-кисневих пінок. Застосування синглетно-кисневої суміші є ефективним методом профілактики і лікування багатьох захворювань, в основі яких лежить порушення аеробного обміну в організмі [1]. Відомий апарат для інгаляції, що містить камеру для зберігання рідкого лікарського препарату і засоби для його транспортування в легені пацієнта [Популярна медична енциклопедія. Під ред. Бакулєва А.Н., Петрова Ф.Н. - М.: радянська енциклопедія. - 1964. - С. 408]. Недолік описаного пристрою полягає у відсутності засобів для активації молекул кисню в аерозолі з лікарського препарату, що застосовують для виконання інгаляції, що знижує ефективність процедури. Найбільш близьким до пропонованої корисної моделі є апарат для приготування синглетнокисневої суміші, що містить активаційну камеру, в якій розташовані джерело ультрафіолетового випромінювання, постійний магніт або електромагніт і щонайменше одна кварцова кювета, для прокачування через неї пароводяної суміші, яка з одного боку з'єднана через трубопровід з колбою для приготування пароводяної суміші, а з іншого - із засобом для виведення синглетнокисневої суміші, причому в колбі для приготування пароводяної суміші розміщений трубопровід для нагнітання повітря, який оснащений розпилювачем, встановленим в колбі для приготування пароводяної суміші на кінці трубопроводу для подачі повітря. Як засоби для лікувального прийому СКС в описаному апараті для виконання інгаляції використовують інгаляційні маски (штуцери з мундштуками), а для активації рідини, змінні розпилювачі [2, 3]. Недолік описаної корисної моделі полягає в тому, що пароводяна суміш має низьку концентрацію парів води. Вода в даному апараті виконує подвійну функцію: 1. Змочування носоглотки і легень пацієнта під час проведення інгаляції або дихання. 2. Зберігання і транспортування синглетного кисню до об'єкта впливу. Тому створення пароводяної суміші з підвищеною концентрацією парів води забезпечить збільшення часу життя синглетного кисню в СКС і підвищення ефективності інгаляційних і дихальних процедур за рахунок змочування носоглотки та підвищення ефективності засвоєння СКС в носоглотці і легенях пацієнта. Це значно підвищить ефективність проведення процедур з використанням пропонованої корисної моделі. В основу пропонованої корисної моделі поставлена задача створити таку корисну модель апарата для приготування синглетно-кисневої суміші, в якому шляхом доповнення його додатковими вузлами досягається можливість підвищення концентрації парів води в СКС, що забезпечує збільшення часу енергетичної активності синглетного кисню і підвищує його ефективність при інгаляції і диханні. Поставлена задача вирішується тим, що у відомій корисній моделі для приготування синглетно-кисневої суміші, що містить активаційну камеру, в якій розташовані джерело ультрафіолетового випромінювання, постійний магніт або електромагніт і щонайменше одна кварцова кювета, для прокачування через неї пароводяної суміші, яка з одного боку з'єднана за допомогою трубопроводу з колбою для приготування пароводяної суміші, а з іншого - із засобом для виведення синглетно-кисневої суміші, причому в колбі для приготування пароводяної суміші розміщений трубопровід для нагнітання повітря, який оснащений розпилювачем, встановленим в колбі для приготування пароводяної суміші на кінці трубопроводу для подачі повітря, додатково у верхній частині кришки колби для приготування пароводяної суміші встановлено повітряний фільтр з кришкою та в верхній кришці корпусу електронного блока, в зоні тримача колби для приготування пароводяної суміші встановлено постійний магніт або електромагніт і система електромагнітного випромінювання оптичного діапазону спектра на спектральних лініях поглинання води. Поставлена задача підвищення концентрації парів води в СКС в пропонованій моделі забезпечується доповненням існуючої моделі додатковими вузлами: до верхньої кришки електронного блока в дно тримача колби для приготування пароводяної суміші з метою зниження поверхневого натягу молекул води і підвищення їх енергетичної активності додатково встановлюється постійний магніт або електромагніт і система оптичної активації води видимого діапазону спектра електромагнітного випромінювання на спектральних лініях поглинання води; у верхній частині колби для приготування пароводяної суміші з метою очищення повітряного потоку від механічних домішок встановлюється повітряний фільтр з кришкою. 1 UA 102215 U 5 10 15 20 25 30 35 40 45 50 55 60 Авторами експериментально встановлений факт збільшення часу існування синглетного кисню і підвищення ефективності терапевтичного застосування синглетно-кисневої суміші, при додатковому опроміненні води, що знаходиться в колбі для приготування пароводяної суміші оптичним випромінюванням видимого діапазону спектру в магнітному полі. Суть пропонованої корисної моделі пояснюється за допомогою креслень. На фіг. 1 наведена структурна схема корисної моделі для приготування синглетно-кисневої суміші. Корисна модель для приготування синглетно-кисневої суміші складається з зовнішнього блока живлення 1, електронного блока 2, колба для приготування пароводяної суміші 3, з'єднувального трубопроводу 4, для виконання інгаляції мундштука (чи ендоназальної канюлі) 5 або маски 6, активуючої насадки для приготування синглетно-кисневої пінки 7. 1. Зовнішній блок живлення 1, призначений для перетворення змінної електричної напруги в постійну напругу для електричного живлення електронного блока. Він складається з корпусу, перетворювача напруги, випрямляча струму, стабілізатора струму, запобіжників, електричного шнура мережевого живлення та електричного проводу підключення зовнішнього блока живлення до електронного блока. 2. Електронний блок 2, призначений для розміщення компонентів корисної моделі та організації її роботи. Він складається з корпусу з органами управління та елементами індикації, штуцера для підключення трубопроводу, електричного роз'єму для підключення зовнішнього блока живлення, у верхній частині корпусу електронного блока встановлено тримач колби для приготування пароводяної суміші з отвором в нижній частині для встановлення оптичного випромінювача видимого діапазону спектра і штуцер для підключення трубопроводу. Всередині електронного блока встановлені: насос, призначений для перекачування пароводяної суміші, що надходить через трубопроводи і штуцер з колби для приготування пароводяної суміші в кварцову кювету активаційної камери; активаційна камера, що призначена для створення синглетно-кисневої суміші з пароводяної суміші, складається з корпусу, як мінімум однієї кварцової кювети, постійного або електромагніту, електронної плати управління роботою оптичних випромінювачів, оптичних випромінювачів електромагнітного випромінювання ультрафіолетового, видимого та інфрачервоного діапазонів спектра; постійного або електромагніту, призначеного для намагнічування води в колбі для створення пароводяної суміші; випромінювача видимого діапазону спектра, призначеного для фотоактивації води, що знаходиться в колбі для створення пароводяної суміші; плати управління та індикації, призначеної для вибору та індикації режимів і часу роботи пропонованої корисної моделі; з'єднувальних трубопроводів, призначених для транспортування пароводяної та синглетнокисневої сумішей; з'єднувальних проводів, призначених для електричного з'єднання електронних плат. 3. Колба для приготування пароводяної суміші 3, призначена для зберігання води та приготування пароводяної суміші. Вона складається з прозорого корпусу з різьбовим з'єднанням у верхній частині; кришки з нарізним сполученням, отвором для подачі повітря в колбу, штуцера для приєднання трубопроводу, посадкового отвору для встановлення повітряного фільтра і кришки фільтра; двох з'єднувальних трубопроводів; розпилювача повітря виконаного із спіненого титану; повітряного фільтра. 4. З'єднувальний трубопровід 4, призначений для подачі синглетно-кисневої суміші до мундштука (чи ендоназальної канюлі), маски або активуючої насадки для приготування синглетно-кисневої пінки. Він виконаний із силіконової гуми. 5. Мундштук (чи ендоназальна канюля) 5 призначений для проведення інгаляцій. Він виконаний з харчового поліетелену. 6. Маска 6 призначена для проведення інгаляцій. Вона виконана з харчового поліетелену. 7. Активуюча насадка для приготування синглетно-кисневої пінки 7 призначена для приготування синглетно-кисневої пінки. Вона виконана з пористого титану. На фіг. 2 - приведена фотографія апарата, що реалізує запропоновану корисну модель. Пропонована корисна модель працює таким чином. Зовнішній блок живлення 1 з'єднаний за допомогою електричного шнура мережевого живлення, підключений до джерела змінного живлення і за допомогою електричного дроту підключення зовнішнього блока живлення до електронного блока підключений до електронного блока. Електронний блок 2 через з'єднувальний роз'єм живлення з'єднаний за допомогою електричного проводу підключення зовнішнього блока живлення з зовнішнім блоком живлення. Колба для приготування пароводяної суміші 3 встановлюється у верхній частині корпусу електронного блока в тримач колби для приготування пароводяної суміші з отвором в нижній 2 UA 102215 U 55 частині для установки оптичного випромінювача видимого діапазону спектру, місцем кріплення постійного або електромагніту і через штуцер для підключення трубопроводу підключається до електронного блока за допомогою трубопроводу. Колба для приготування пароводяної суміші 3 за допомогою нарізного сполучення у верхній частині з'єднується з кришкою з нарізним сполученням, до якої через штуцер для приєднання трубопроводу приєднаний трубопровід з встановленим на іншому кінці розпилювачем повітря, виконаним зі спіненого титану. У верхній частині кришки встановлений повітряний фільтр і закритий кришкою фільтра. Колба для приготування пароводяної суміші за допомогою трубопроводу з'єднана з електронним блоком. З'єднувальний трубопровід 4 з'єднує електронний блок і один з вихідних пристроїв (мундштук (чи ендоназальна канюля), маска або активуюча насадка для приготування синглетно-кисневої пінки). З'єднувальний трубопровід з'єднується з вихідним штуцером електронного блоку. Мундштук (чи ендоназальна канюля) 5 приєднується за допомогою штуцера до з'єднувального трубопроводу. Маска 6 приєднується за допомогою штуцера до з'єднувального трубопроводу. Активуюча насадка для приготування синглетно-кисневої пінки 7 приєднується за допомогою штуцера до з'єднувального трубопроводу. В одній процедурі може використовуватися тільки або мундштук (чи ендоназальна канюля), або маска, або активуюча насадка для приготування синглетно-кисневої пінки. Корисна модель на апарат для приготування СКС працює таким чином. У колбу для приготування пароводяної суміші заливають дистильовану (очищену) воду або 0,5 % водний розчин перекису водню на ¼ частину від висоти колби. Включають електронний блок. Встановлюють на панелі управління і індикації параметри роботи електронного апарату. Натисканням кнопки ПУСК запускають електронний блок в роботу. За рахунок роботи насоса електронного блоку, вхід якого з'єднаний за допомогою трубопроводів і штуцери з виходом колби для приготування пароводяної суміші в колбі для приготування пароводяної суміші створюється розрядження. Для компенсації розрядження в колбу для приготування пароводяної суміші апарат через кришку повітряного фільтра, повітряний фільтр, трубопровід, титановий розпилювач і воду надходить повітря. У момент виходу повітря з титанового фільтра у воду відбувається барботація води з утворенням пароводяної суміші. При включенні електронного блока починає працювати оптичний випромінювач видимого діапазону спектру і електромагніт (постійний магніт діє на воду постійно) забезпечують підвищення ступеня утворення пароводяної суміші, за рахунок зменшення молекулярних зв'язків у воді під дією оптичного випромінювання в магнітному полі. При цьому на поверхні води утворюються пароповітряні бульбашки, які деформують поверхню води і викликають у неї високі градієнти електромагнітних полів, що призводить до збудження кисню (~ 1 еВ). На межі розділу водаповітря виникає різниця електричних потенціалів. Напруженість електричного поля, що виникає при деформації поверхні води і розщепленні бульбашок, достатня для збудження газоподібного синглетного кисню і парів води. Пароводяна суміш з колби для приготування пароводяної суміші через трубопроводи, штуцер і насос надходить на вхід кварцової кювети, встановленої в активаційній камері. У активаційній камері пароводяна суміш проходить через кварцову кювету і одночасно піддається впливу ультрафіолетового випромінювання (довжина хвилі λ = 254 нм) від лампи, видимого випромінювання (довжина хвилі λ = 634 нм) або інфрачервоного випромінювання (довжина хвилі λ = 760 нм або λ = 1270 нм) від групи світло діодів. Кварцова кювета знаходиться в магнітному полі. У активаторі в пароводяній суміші під дією постійного магнітного поля (індукцією більше 10 мТл) і ультрафіолетового (довжина хвилі λ = 254 нм) електромагнітного випромінювання утворюються радикали ОН, синглетний і молекулярний кисень. При поглинанні молекулярним киснем енергії фотонів з довжиною хвилі λ = 634 нм, λ = 760 нм і λ = 1270 нм він перетворюється на синглетний кисень. Це дозволяє збільшити кількість молекул синглетного кисню в пароводяній суміші, що робить суміш більш активною і підвищується термін її активності. Далі синглетно-киснева суміш подається на вихідний штуцер електронного блоку, до якого приєднують через трубопровід відповідні мундштуки (чи ендоназальна канюля) або маски для виконання інгаляцій або активуюча насадка для приготування синглетно-кисневої пінки. 60 Джерела інформації:: 1. Синглетно-киснева терапія. Науково-практичне видання за ред. Самосюк І.З, Фісеноко Л.І., Жданова М.П., - К. - 2012-320 с. 2. Патент України на корисну модель № 1395 від 16.09.2002 р. 5 10 15 20 25 30 35 40 45 50 3 UA 102215 U 3. Патент України на корисну модель № 33892 від 10.07.2008 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Пристрій для приготування синглетно-кисневої суміші, що містить активаційну камеру, в якій розташовані джерело ультрафіолетового випромінювання, постійний магніт або електромагніт і щонайменше одна кварцова кювета, для прокачування через неї пароводяної суміші, яка з одного боку з'єднана за допомогою трубопроводу з колбою для приготування пароводяної суміші, а з іншого - із засобом для виведення синглетно-кисневої суміші, причому в колбі для приготування пароводяної суміші розміщений трубопровід для нагнітання повітря, який оснащений розпилювачем, встановленим в колбі для приготування пароводяної суміші на кінці трубопроводу для подачі повітря. 2. Пристрій для приготування синглетно-кисневої суміші за пунктом 1, який відрізняється тим, що додатково встановлені у верхній частині кришки колби для приготування пароводяної суміші і повітряний фільтр з кришкою. 3. Пристрій для приготування синглетно-кисневої суміші за пунктом 2, який відрізняється тим, що в верхній кришці корпусу блока електронного в дно тримача колби для приготування пароводяної суміші додатково встановлено постійний магніт або електромагніт. 4. Пристрій для приготування синглетно-кисневої суміші за пунктом 3, який відрізняється тим, що в верхній кришці корпусу, в дно тримача колби для приготування пароводяної суміші додатково встановлена система електромагнітного випромінювання оптичного діапазону спектра на спектральних лініях поглинання води. 4 UA 102215 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
