Апарат для приготування синглетно-кисневої суміші

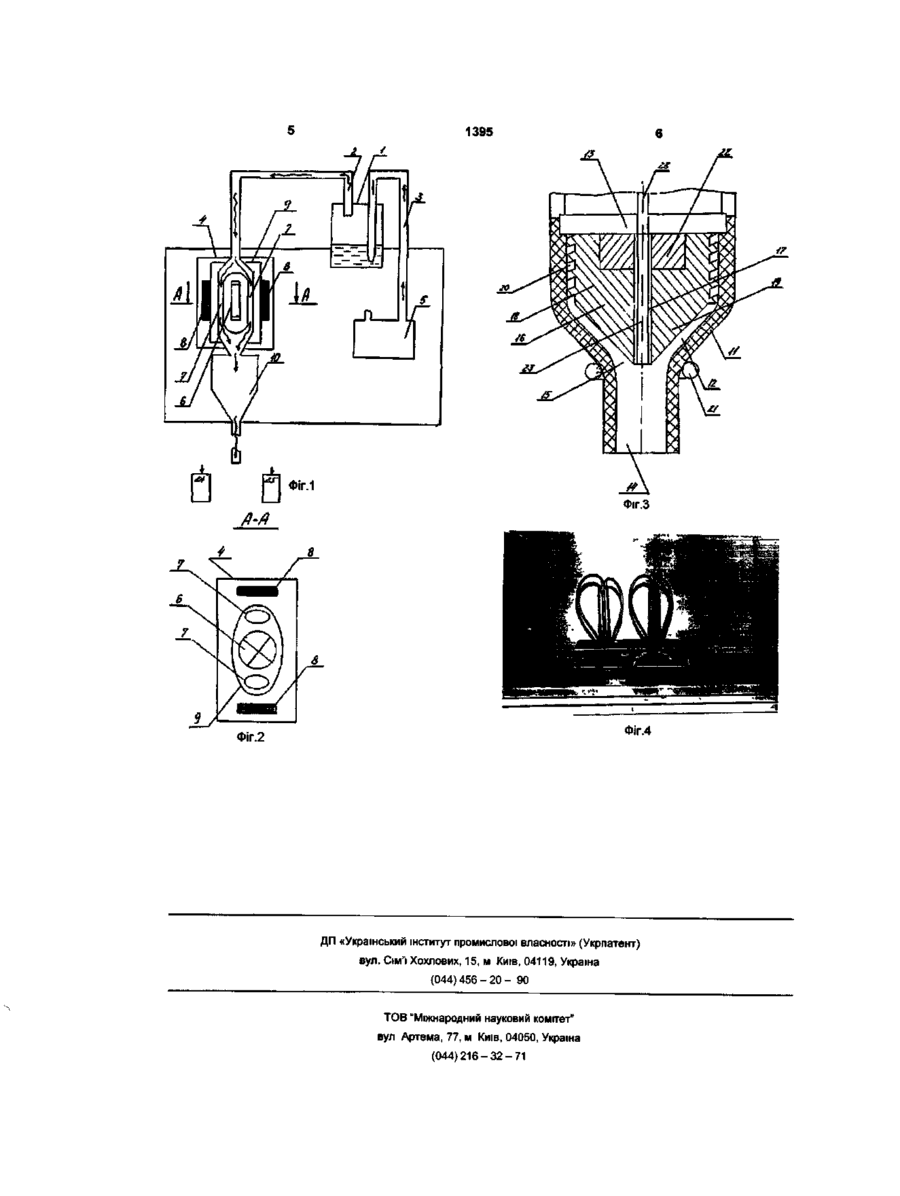

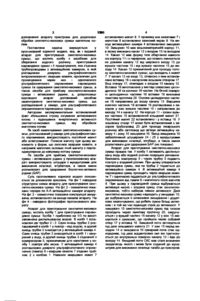

Апарат для приготування синглетно-кисневої суміші, що містить колбу з засобами для зберігання водного розчину, приготування пароводяної суміші і її прокачування, яка з'єднана трубо проводами з активаційною камерою, в якій розташовані джерело ультрафіолетового опромінювання і кварцові кювети, призначені для прокачування через них і одночасного ультрафіолетового опромінення пароводяної суміші та одержання синглетно-кисневої суміші, а також засоби для прийому синглетно-кисневої суміші і активованої рідини, який відрізняється тим, що апарат доповнений засобом омагнічування синглетно-кисневої суміші, розташованим у камері для ультрафіолетового опромінення пароводяної суміші. Пропонована корисна модель відноситься до медичної техніки, зокрема до апаратів для активації кисню у пароводяних сумішах і приготування синглетно-кисневої суміші, яку застосовують, зокрема під час інгаляції. Відомий апарат для інгаляції, що містить камеру для зберігання рідкого лікарського препарату і засоби для його перетворення у аерозольний стан і подання до легенів пацієнта (Популярная медицинская энциклопедия. Под ред. Бакулева А.Н., Петрова Ф.Н. - М.: Советская эциклопедия. 1964.-С.408). Недолік описаного пристрою полягає у відсутності засобів для активації кисню у аерозолі з лікарського препарату, які застосовують для інгаляції, що знижує ефективність процедури. Найбільш близьким до пропонованої корисної моделі є апарат для приготування синглетнокисневої суміші, що містить колбу з засобами для зберігання водного розчину, приготування пароводяної суміші і її прокачування, яка з'єднана трубопроводами з активаційною камерою, в якій розташовані джерело ультрафіолетового опромінення і кварцові кювети, призначені для прокачування через них і одночасно ультрафіолетового опромінення пароводяної сумніші та одержання синглетно-кисневої суміші, а також засоби для прийому синглетно-кисневої суміші і активованої рідини (Синглетно-киснева терапія. Призначення апарата СКТ VALKION. - Київ; Pottyvalk AB CIS & East Europe Representative. JSC SIMF. - 1999. Адреса інформації у інтернет: www.vatkion.net). Описаний апарат призначений для проведення інгаляцій синглетно-кисневою сумішшю (СКС). В активаційній камері апарату кисень, який міститься в пароводяній суміші (ПВС), під дією ультрафіолетового опромінення перевторюеться у синглетний кисень. Молекула кисню в синглетному стані живе обмежений час, після чого вона розпадається і відновлюється до звичайного стану. Цей процес переходу супроводжується виділенням специфічних видів енергії, які спричиняють низку біохімічних та біофізичних процесів, спрямованих на нормалізацію обмінно-окислювальних реакцій в організмі людини. Як засоби для лікувального прийому синглетно-кисневої суміші і активованої рідини у описаному апараті використовують штуцери з мундштуками та насадки для виконання інгаляції і приготування активованої рідини. Недолік описаного апарату полягає у тому, що вироблений у ньому активований кисень має дуже обмежену у часі активність. Тому більша частина кисню, який потрапляє до легеней пацієнта безпосередньо з апарату втрачає свою активність і стає звичайним повітрям. Це знижує ефективність застосування апарату. У основу пропонованої корисної моделі поставлено задачу розробки такого апарату, який $би створював середовище з активованим киснем з більшим строком його енергетичної активності. Поставлена задача вирішується за рахунок допов ю О) со 1395 доповнення апарату пристроєм для додаткової обробки синглетно-кисневої суміші магнітним полем Поставлена задача вирішується у пропонованій корисній моделі, яка, як і відомий апарат для приготування синглетно-кисневої суміші, що містить колбу з засобами для зберігання водного розчину, приготування пароводяної суміші і й прокачування, яка з'єднана трубопроводами з активаційною камерою, в якій розташовані джерело ультрафіолетового випромінювання і кварцеві кювети, призначені для прокачування через них і одночасного ультрафіолетового опромінення пароводяної суміші та одержання синглетно-кисневої суміші, а також засоби для прийому синглетно-кисневої суміші і активованої рідини, а, допропозицн ВІДПОВІДНО апарат доповнений засобом омагнічування синглетно-кисневої суміш, що розташований у камері, для ультрафіолетового опромінювання пароводяної суміші Авторами експериментальне встановлений факт збільшення строку існування активованого киснш і підвищення енергетичної активності синглетно-кисневої суміші, яку обробили магнітним полем Як засіб омагнічування синглетно-кисневої суміші, розташований у камері для ультрафіолетового опромінення, використовують постійний магніт або електромагніт Полюси магніту при цьому виконують у формі, що охоплює кварцеві кювети, а напрямок магнітних силових ЛІНІЙ магніту є перпендикулярним до напрямку потоку суміші Як засоби для прийому синглетно-кисневої суміші і активованої рідини у пропонованому апараті використовують штуцери з мундштуками для виконання інгаляції, інтубатори, а також ЗМІННІ розпилювачі для одержання біологічно-активної рідини (БАР) Суть пропонованої корисної моделі пояснюється за допомогою креслень На фіг 1 наведена структурна схема апарату для приготування синглетно-кисневої суміші На фіг 2 - схематично показано переріз по А-А активаційної камери апарату На фіг 3 - схематично показана конструкція змішувача, встановленого на виході каналів апарату На фіг 4 - наведено фотографію пропонованого апарату Апарат для приготування синглетно-кисневої суміші, містить колбу 1 для приготування пароводяної суміші Колба 1 приблизно на 1/3 по висоті заповнена дистильованою водою В колбі 1 встановлені дві трубки 2 і 3 Один кінець трубки 2 розташований в колбі 1 у повітрі - над водою, а другий кінець трубки 2 знаходится у активаційній камері 4 Один кінець трубки 3 знаходиться в колбі 1 і занурений у воду, а другий кінець трубки 3 з'єднаний з компресором 5, призначеним для нагнітання у колбу І повітря або кисню У активаційній камері 4 розташовано джерело ультрафіолетового опромінення (лампа) 6 і кварцові кювети 7 з'єднані трубкою 2 з колбою 1 Навколо кварцових кювет 7 встановлено магніт 8 У проміжку між кюветами 7 і магнітом 8 встановлено захисний екран 9 На виході активаційної камери 4 встановлено змішувач 10 Змішувач 10 має вісьосиметричнйй корпус 11, в якому виконано канал 12 з входом 13 та виходом 14 Канал 12 має форму тіла обертання навколо осі корпусу 11 і з перерізом, що плавно змінюється по довжині каналу 12 від широкого входу 13 до вузької частини 15 і від вузької частини 15 до виходу 14 Канал 12 призначений для проходу потоку синглетно-кисневої суміші, що виходить з кювет 7 У каналі 12 на вході 13, співвісно з ним встановлено вставку 16 з наскрізним вісьовим отвором 17 Вхід отвору 17, співпадає з входом 13 каналу 12 Вставка 16 виготовлена у вигляді співвісних циліндричної 18 та конічної 19 частин На бічній поверхні циліндричної частини 18 вставки 16 виконана гвинтова проточка 20 Основа циліндричної частини 18 направлена до входу каналу 13 Вершина конічної частини 19 вставки 16 розташована з зазором у зоні вузької частини 15 і направлена до виходу 14 з каналу 12 На корпусі 11 - ззовні вузької частини 15 встановлений кільцевий магніт 21 Постійний магніт 22 встановлено і у вставці 16 У осьовому отворі 17 може бути встановлений з зазором трубопровід 23 для проходу лікарського розчину або світловод що зв'язує активаційну камеру 4 і зону 15 змішувача 10 Вихід змішувача 10 забезпечений штуцерами 24 і 25 з мундштуками для виконання інгаляції, інтубацп, а також ЗМІННІ розпилювачі для одержання БАР (не показані) Апарат для приготування синглетно-кисневої суміші працює так У колбу 1 заливають дистильовану воду або водний розчин лікарської речовини Вмикають компресор 5 і через трубку 3 подають повітря у згаданий розчин При цьому утворюється пароводяна суміш, яка по трубці 2 подається до активаційної камери 4 В активаційній камері 4 пароводяна суміш проходить через кварцові кювети 7 і одночасно піддається ди ультрафіолетового опромінення від лампи 6 і магнітного поля магнітів 8 При цьому у пароводяній суміші відбувається активація кисню і згадана суміш стає синглетнокисневою, тобто набирає певної активності Далі синглетно-киснева суміш надходить у змішувач 10, де відбувається її інтенсивне змішування і додаткове омагнічування, що робить суміш більш активною і в той же час підвищує строк ди активності У змішувачі 10 синглетно-киснева суміш під тиском проходить через гвинтову проточку 20, закручується і у вузькій частині 15 каналу 12 у зоні 15 змішується з сумішшю, що пройшла через осбовий отвір 17 у вставці 16 Змішаний потік активується під дією кільцевого магніту 21 У зоні 15 перед виходом 14 із змішувача 10 сумарний потік стає однорідним, під дією відцентрових сил він притискується до внутрішньої поверхні каналу 12 і йде до виходу 14 Вихідний ПОТІК СКС має сталі визначені заздалегідь якості і може бути поданий до мундштуків для виконання інгаляції та/або до пристроїв 1395 Фіг.4 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул.Сім'ї ХОХЛОВИХ, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
