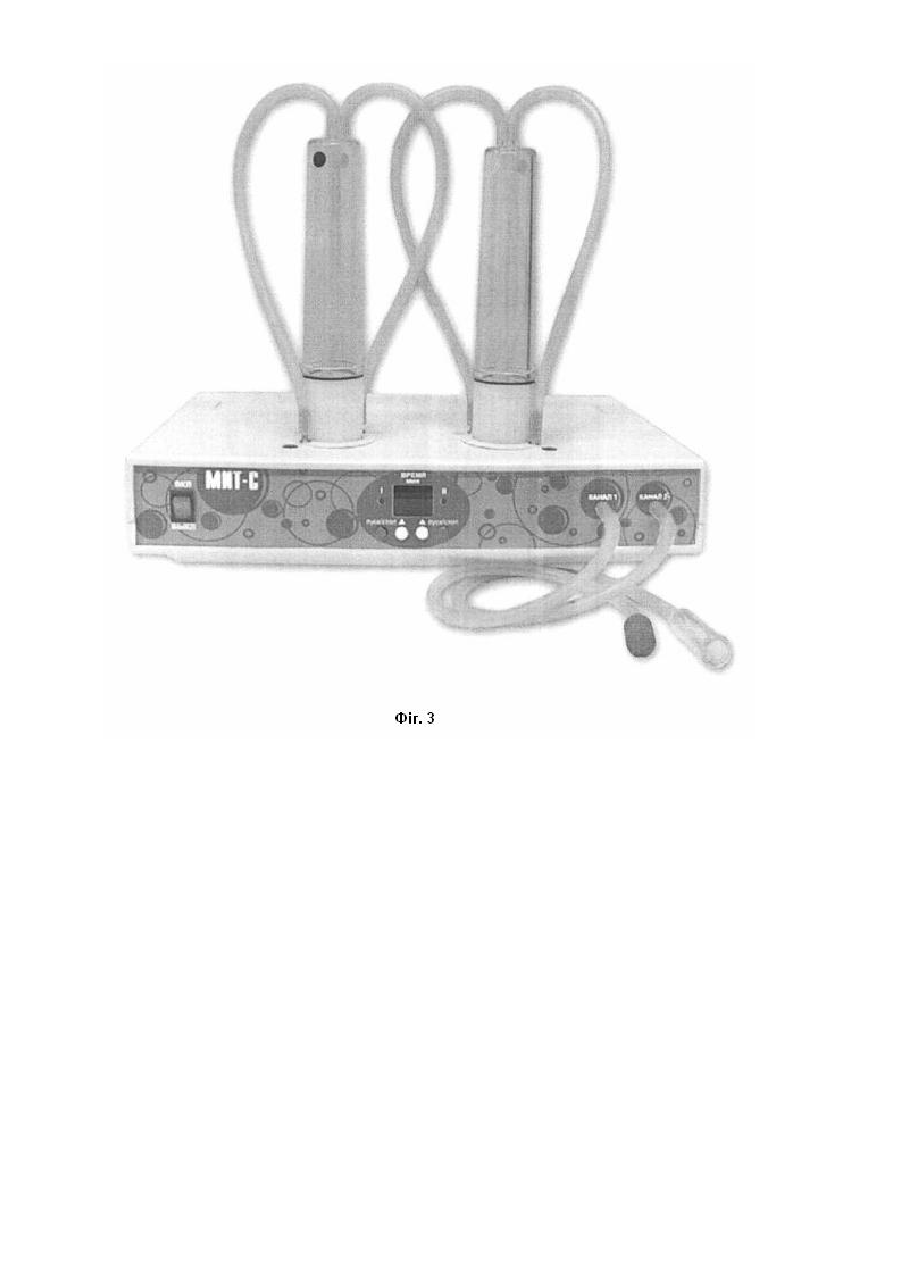

Апарат для приготування синглетно-кисневої суміші

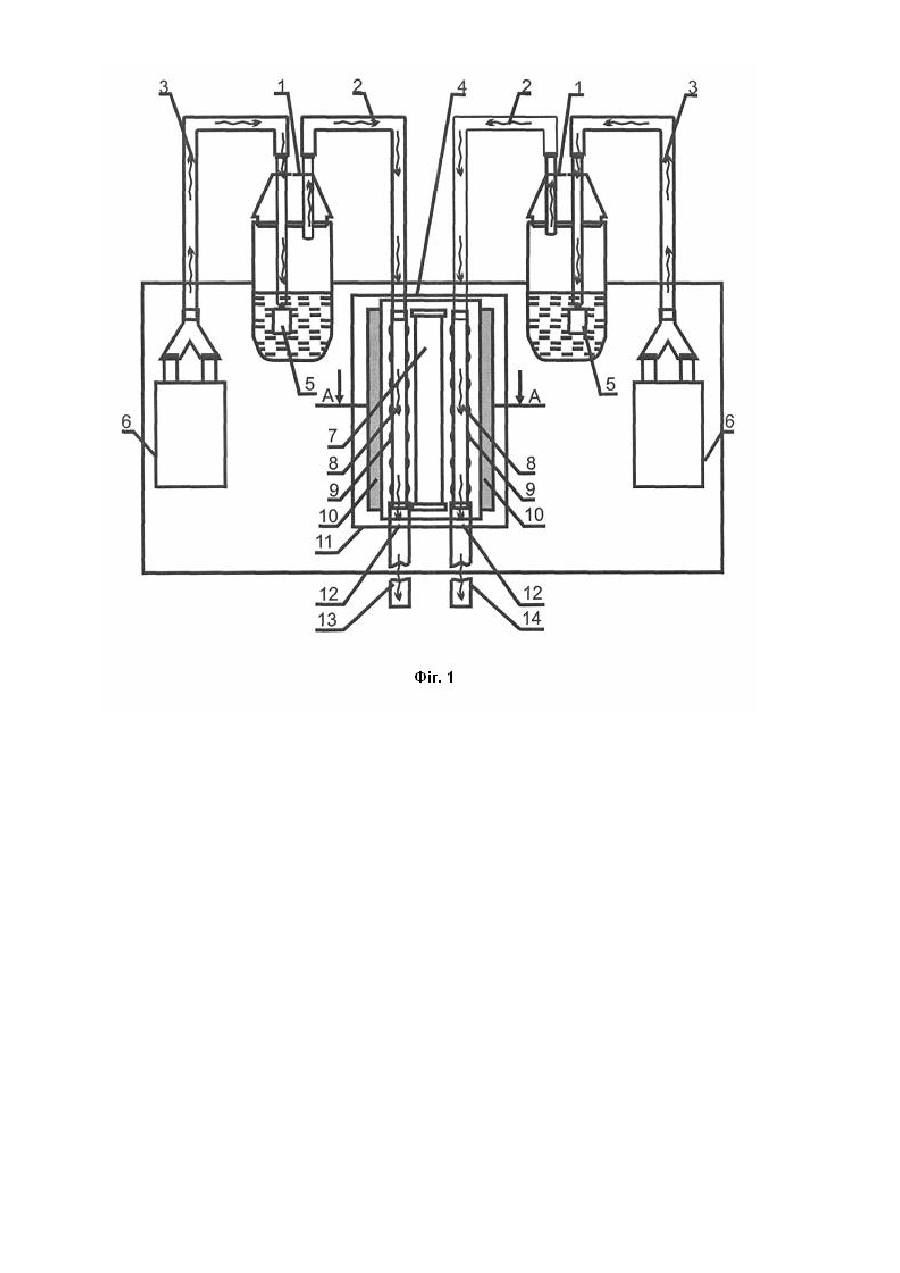

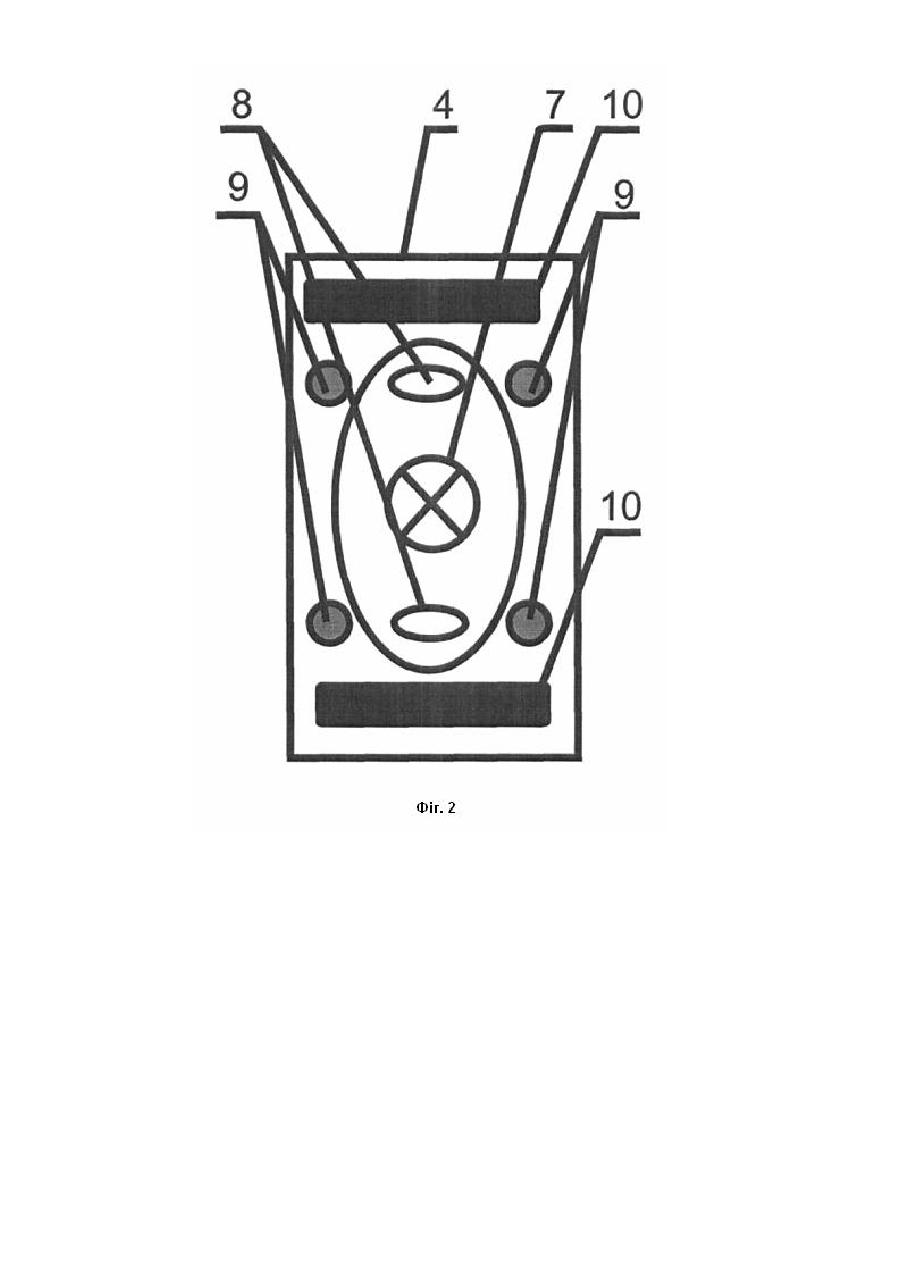

Пропонована корисна модель відноситься до медичної техніки або технологічного обладнання для громадського харчування та харчоблоків, зокрема до апаратів для активації пароводяних сумішей і приготування синглетно-кисневої суміші, яку застосовують, зокрема під час виконання інгаляцій, активації рідких продуктів харчування (питної води, соків, фітонастоїв та інших не молочних рідких продуктів) та приготування синглетнокисневих пінок. Відомий апарат для інгаляції, що містить камеру для зберігання рідкого лікарського препарату і засоби для його подання до легенів пацієнта [Популярная медицинская енциклопедія. Под ред. Бакулева А.Н., Петрова Ф.Н. - М.: советская энциклопедия. -1964. -С.408]. Недолік описаного пристрою полягає у відсутності засобів для активації молекул кисню у аерозолі з лікарського препарату, які застосовують для інгаляції, що знижує ефективність процедури. Найбільш близьким до пропонованої корисної моделі є апарат для приготування синглетно-кисневої суміші, що містить колбу з засобами для зберігання водного розчину та приготування пароводяної суміші і її прокачування, яка з'єднана трубопроводами з активаційною камерою, в якій розташовані джерело ультрафіолетового опромінювання, постійний магніт або електромагніт і кварцові кювети, призначені для прокачування через них і одночасного ультрафіолетового опромінювання в постійному магнітному полі пароводяної суміші та одержання синглетно-кисневої суміші, а також засоби для прийому синглетно-кисневої суміші і активованої рідини. Описаний апарат призначений для проведення інгаляцій синглетно-кисневою сумішшю (СКС). Кисень, який міститься в пароводяній суміші (ПВС), в активаційній камері апарату під дією ультрафіолетового опромінення і магнітного поля перетворюється у синглетний кисень. Молекула кисню в синглетному стані живе обмежений проміжок часу, після чого вона переходить до звичайного стану. Цей процес супроводжується виділенням електромагнітного випромінювання, яке спричинює низку біохімічних та біофізичних процесів, спрямованих на нормалізацію обмінно-окислювальних реакцій в організмі людини. Як засоби для лікувального прийому СКС і активованої рідини в описаному апараті використовують штуцери з мундштуками для виконання інгаляції, а також змінні розпилювачі для одержання біологічно-активної рідини [див патент України №1395, МПК А61Н 39/00; A61N 5/00, 2002р.]. Недолік описаного апарату полягає у тому, що активований в ньому кисень має дуже обмежену в часі активність. Тому частина кисню, який потрапляє до легенів пацієнта безпосередньо з апарату втрачає свою активність і стає звичайним повітрям. Це знижує ефективність застосування апарату. В основу пропонованої корисної моделі поставлено задачу створити такий апарат для приготування синглетно-кисневої суміші, у якому шляхом доповнення його додатковими вузлами досягається можливість підвищення ступеню активації кисню, що забезпечує збільшення строку його енергетичної активності. Поставлена задача вирішується тим, що запропонований апарат для приготування синглетно-кисневої суміші, що містить активаційну камеру, в якій розташовані джерело ультрафіолетового опромінювання, постійний магніт або електромагніт та, щонайменше, одна кварцова кювета, для прокачування через неї пароводяної суміші, яка з одного боку зв'язана через трубопровід з колбою для приготування пароводяної суміші, а з іншого - з засобом для виводу синглетно-кисневої суміші і активованої рідини, причому в колбі для приготування пароводяної суміші розміщений трубопровід для нагнітання повітря, який, згідно з корисною моделлю, додатково оснащений розпилювачем, встановленим в колбі для приготування пароводяної суміші на кінці трубопроводу для нагнітання повітря та системою оптичного випромінювання на спектральних лініях поглинання кисню, яка розташована у активаційній камері. Для можливості одночасного проведення інгаляції, активування рідин та приготування синглетно-кисневої піни апарат має кілька кварцових кювет для прокачування через них пароводяної суміші, які розташовані в активаційній камері, кожна з яких з одного боку зв'язана через трубопровід з окремою колбою для приготування пароводяної суміші, а з іншого - з окремим засобом для виводу синглетно-кисневої суміші і активованої рідини, причому в кожній колбі для приготування пароводяної суміші розміщений трубопровід для нагнітання повітря. Також для приготування синглетно-кисневої пінки апарат додатково оснащений активуючою насадкою, виготовленою з пористого титану або фетру. Авторами експериментально встановлено факт збільшення строку існування активованого кисню і підвищення енергетичної активності синглетно-кисневої суміші, яку додатково опромінювали оптичним випромінюванням видимого або інфрачервоного діапазону спектру. Як джерело додаткової активації СКС, розташоване в активаційній камері, використовують групу світлодіодів (чи лазерних діодів), що випромінюють у видимому або інфрачервоному діапазоні спектру і відповідають спектральним лініям поглинання кисню (довжина хвилі l=634нм, l=760нм, l=1270нм). Діоди розташовані вздовж кварцових кювет в активаційній камері. Як засоби для прийому синглетно-кисневої суміші і активованої рідини у пропонованій корисній моделі використовують штуцери з мундштуками або маски для виконання інгаляції; для приготування синглетно-кисневої піни використовується активуюча насадка. Суть пропонованої корисної моделі пояснюється за допомогою креслень. На Фіг.1 наведена структурна схема апарату для приготування синглетно-кисневої суміші. На Фіг.2 схематично показано переріз по А-А активаційної камери апарату. На Фіг.3 - наведено фотографію пропонованого апарату. Апарат для приготування синглетно-кисневої суміші, містить колби 1 для приготування пароводяної суміші по кожному з каналів. Колби 1 приблизно на 1/5 частину по висоті заповнюють дистильованою або очищеною водою. В колбу 1 вставлено трубопроводи 2 і 3. Один кінець трубопроводів 2 розташований в колбі 1 у повітрі - над водою, а другий кінець трубопроводів 2 з'єднаний з активаційною камерою 4. Один кінець трубопроводів 3 знаходиться в колбі 1 і до нього приєднані розпилювачі 5, що занурені у дистильовану воду, а другий кінець трубопроводів 3 з'єднаний з компресорами 6, що призначені для нагнітання у колби 1 повітря або кисню. В активаційній камері 4 розташовано джерело ультрафіолетового опромінювання (лампа) 7 з діапазоном спектру, що відповідає спектральним лініям поглинання кисню (довжина хвилі l=254нм), кварцові кювети 7, що з'єднані трубопроводами 2 з колбами 1 та джерело випромінювання (група діодів) 9 у видимому (довжина хвилі l=634нм) або інфрачервоному (довжина хвилі l=760нм або l=1270нм) діапазонах спектру, що відповідають спектральним лініям поглинання кисню для додаткової активації СКС. Навколо кварцових кювет 8 встановлено магніти 10. У проміжку між кварцовими кюветами 8 та магнітами 10 встановлено захисний екран 11. Вихід активаційної камери 4 з'єднується з вихідними штуцерами апарату 12 для подачі СКС до пацієнта через мундштуки 13 для виконання інгаляцій та на активуючу насадку 14 для приготування синглетно-кисневої пінки. Апарат для приготування СКС працює так. У колби 1 заливають дистильовану (очищену) воду або водний розчин перекису водню. Вмикають компресори 6. Повітря в процесі роботи компресорів 6 через трубопроводи 3 та розпилювачі 5 потрапляє до колб 1 у згаданий розчин. При цьому на поверхні води утворюються паро-газові пухирці, що деформують поверхню води і викликають біля неї високі градієнти електромагнітних полів, що приводить до збудження кисню (~1еВ). На границі розподілу вода-повітря виникає різниця електричних потенціалів. Напруженість електричного поля, що виникає при деформації поверхні води й розщепленні пухирців, достатня для збудження газоподібного синглетного кисню й парів води. Утворена пароводяна суміш по трубопроводу 2 подається до активаційної камери 4. В активаційній камері 4 пароводяна суміш проходить через кварцові кювети 7 і одночасно піддається дії ультрафіолетового (довжина хвилі l=254нм) від лампи 7, видимого (довжина хвилі l=634нм) або інфрачервоного (довжина хвилі l=760нм або l=1270нм) від групи діодів 9 опромінення і магнітного поля магнітів 10. В активаторі в пароводяній суміші під дією постійного магнітного поля (індукцією понад 10мТл) і ультрафіолетового (довжина хвилі l=254нм) потоку електромагнітного випромінювання утворюються радикали ОН, синглетний і молекулярний кисень. При поглинанні молекулярним киснем енергії фотонів з довжиною хвилі l=634нм, l=760нм і l=1270нм він перетворюється в синглетний кисень. Це дозволяє збільшити кількість молекул синглетного кисню в пароводяній суміші, що робить суміш більш активною та підвищується строк її активності. Далі синглетно-киснева суміш подається до вихідних штуцерів 12 до яких приєднують для подачі СКС до пацієнта через відповідні мундштуки або маски 13 для виконання інгаляцій та активуючу насадку 14 для приготування синглетно-кисневої піни.
