Протипожежний захист конструктивного елемента
Формула / Реферат
1. Спосіб забезпечення протипожежного захисту конструктивного елемента, що включає наступні етапи:
прикріплення однієї або більше вогнезахисних панелей з мінеральної вати до вказаного конструктивного елемента;
нанесення негорючої незатверділої склеювальної речовини щонайменше на одну зовнішню поверхню вказаних вогнезахисних панелей;
прикріплення одного або більш твердого гіпсового листа до вказаної неотверділої склеювальної речовини, причому цей гіпсовий лист має більш тверду поверхню, ніж вказана вогнезахисна панель;
затвердіння склеювальної речовини із забезпеченням приклеювання гіпсових листів до вказаних вогнезахисних панелей.
2. Спосіб за п. 1, який відрізняється тим, що вогнезахисні панелі прикріплюють до конструктивного елемента, наносячи склеювальну речовину на стики між примикаючими поверхнями і/або краями цих вогнезахисних панелей.
3. Спосіб за п. 1, який відрізняється тим, що вогнезахисні панелі прикріплюють до конструктивного елемента за допомогою механічних кріпильних засобів.
4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що вогнезахисні панелі містять мінеральну вату, переважно кам'яну вату, сполучену зв'язуючою речовиною.
5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що вогнезахисні панелі мають щільність від 50 або 60 до 250 кг/м3, переважно 90-200 кг/м3 і переважніше 110-160 кг/м3.
6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що гіпсовими листами є гіпсові листи, які в переважному випадку мають паперове ворсове полотно з однієї або обох сторін.

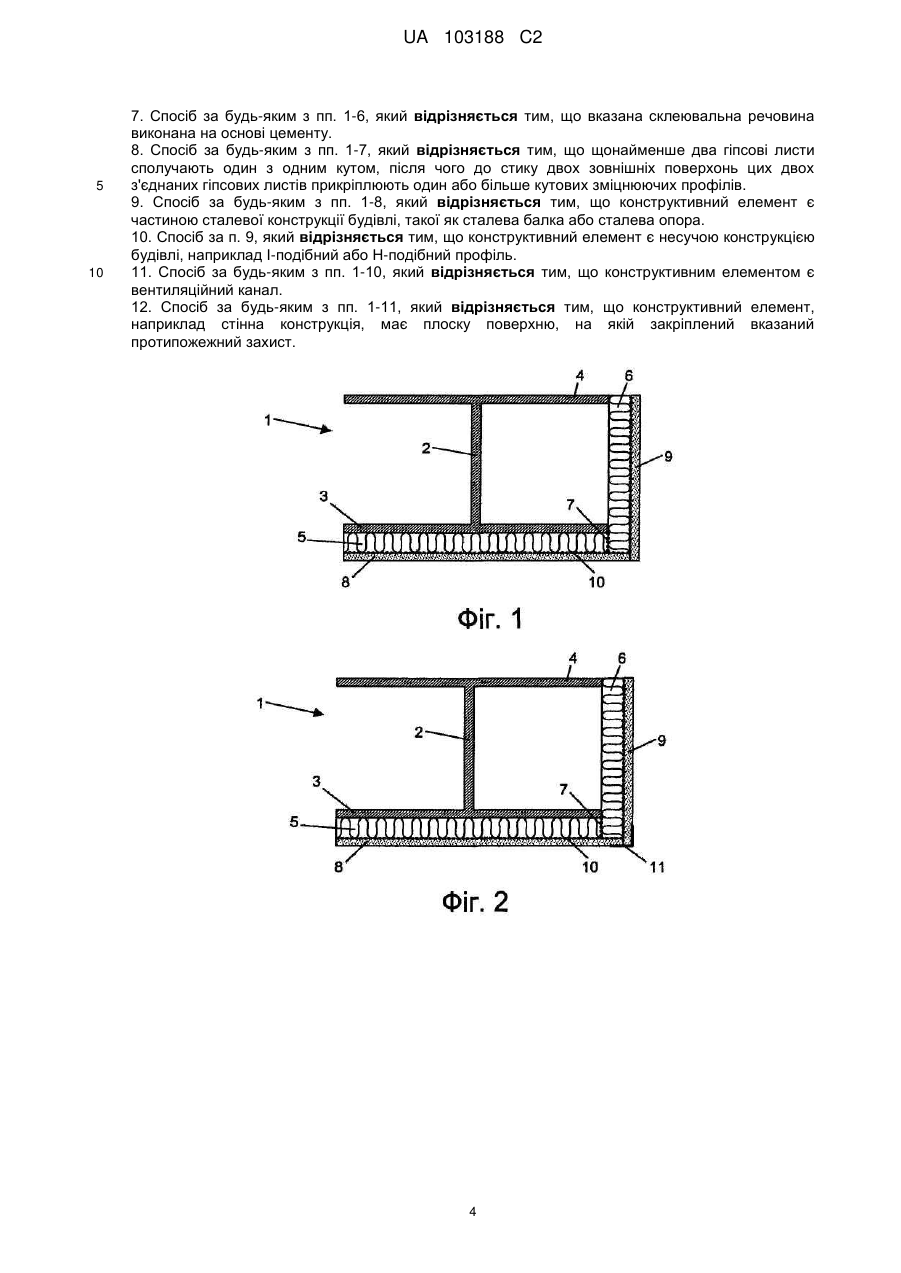

7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що вказана склеювальна речовина виконана на основі цементу.
8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що щонайменше два гіпсові листи сполучають один з одним кутом, після чого до стику двох зовнішніх поверхонь цих двох з'єднаних гіпсових листів прикріплюють один або більше кутовий зміцнюючий профіль.
9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що конструктивний елемент є частиною сталевої конструкції будівлі, такої як сталева балка або сталева опора.
10. Спосіб за п. 9, який відрізняється тим, що конструктивний елемент є несучою конструкцією будівлі, наприклад І-подібний або Н-подібний профіль.
11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що конструктивним елементом є вентиляційний канал.
12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що конструктивний елемент, наприклад стінна конструкція, має плоску поверхню, на якій закріплений вказаний протипожежний захист.
Текст

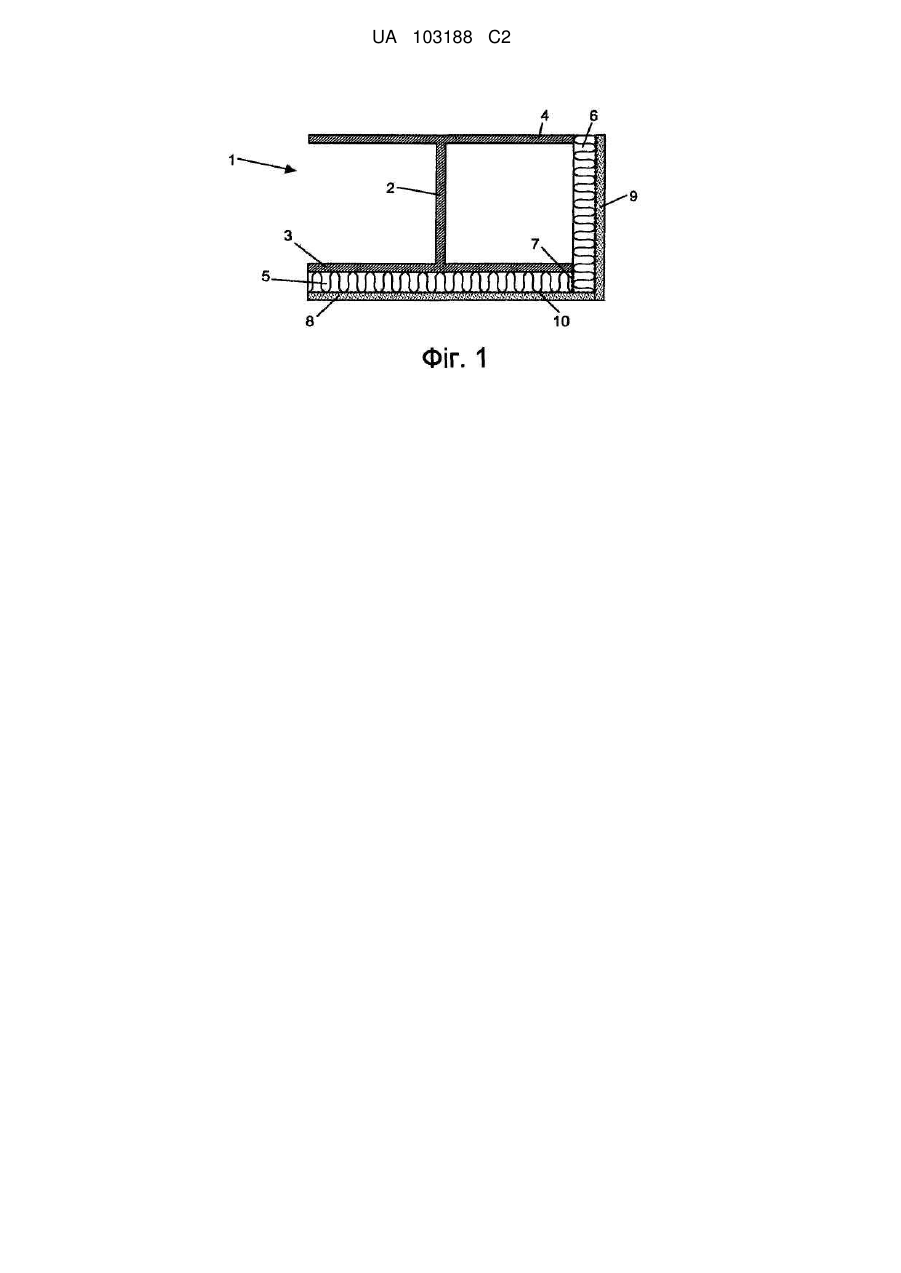

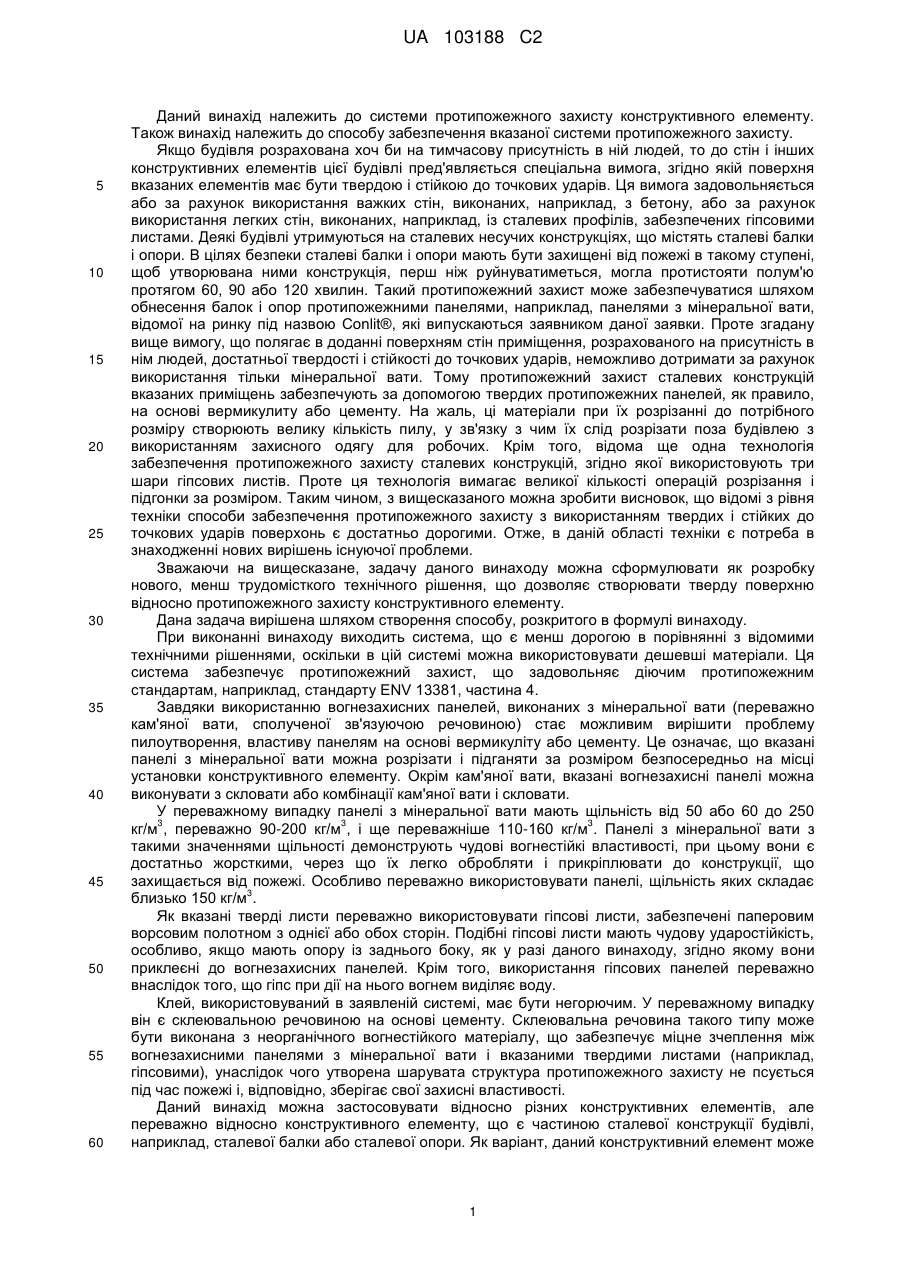

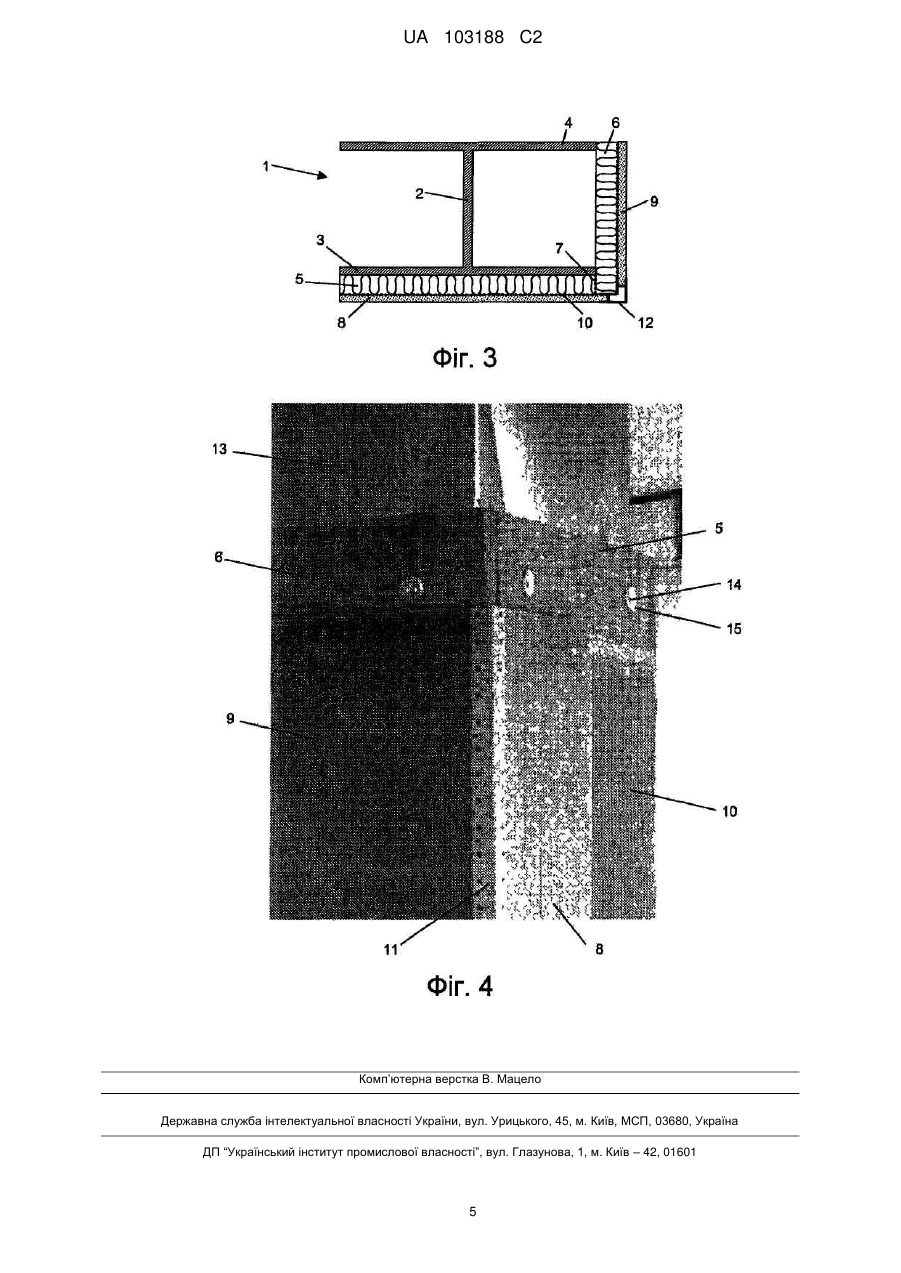

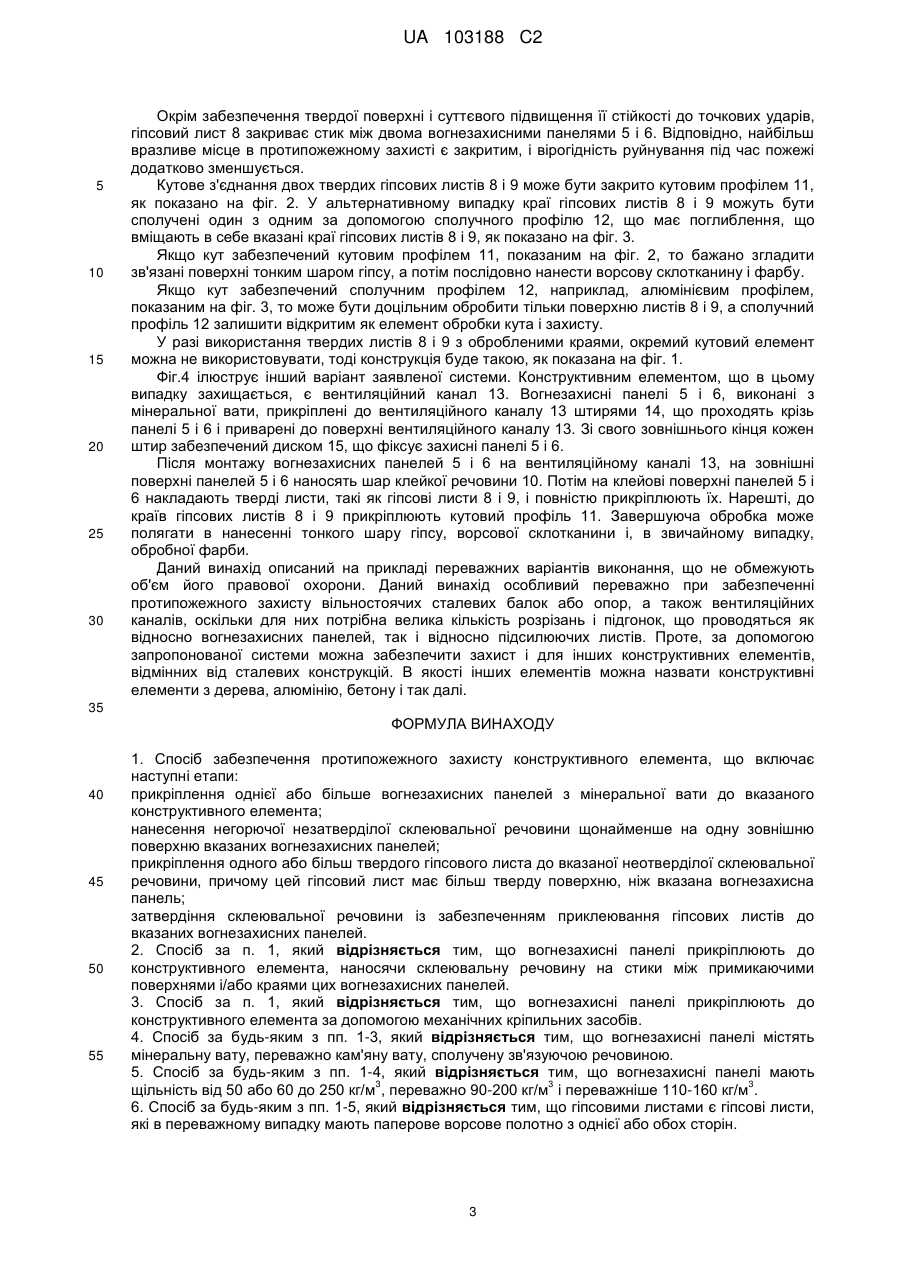

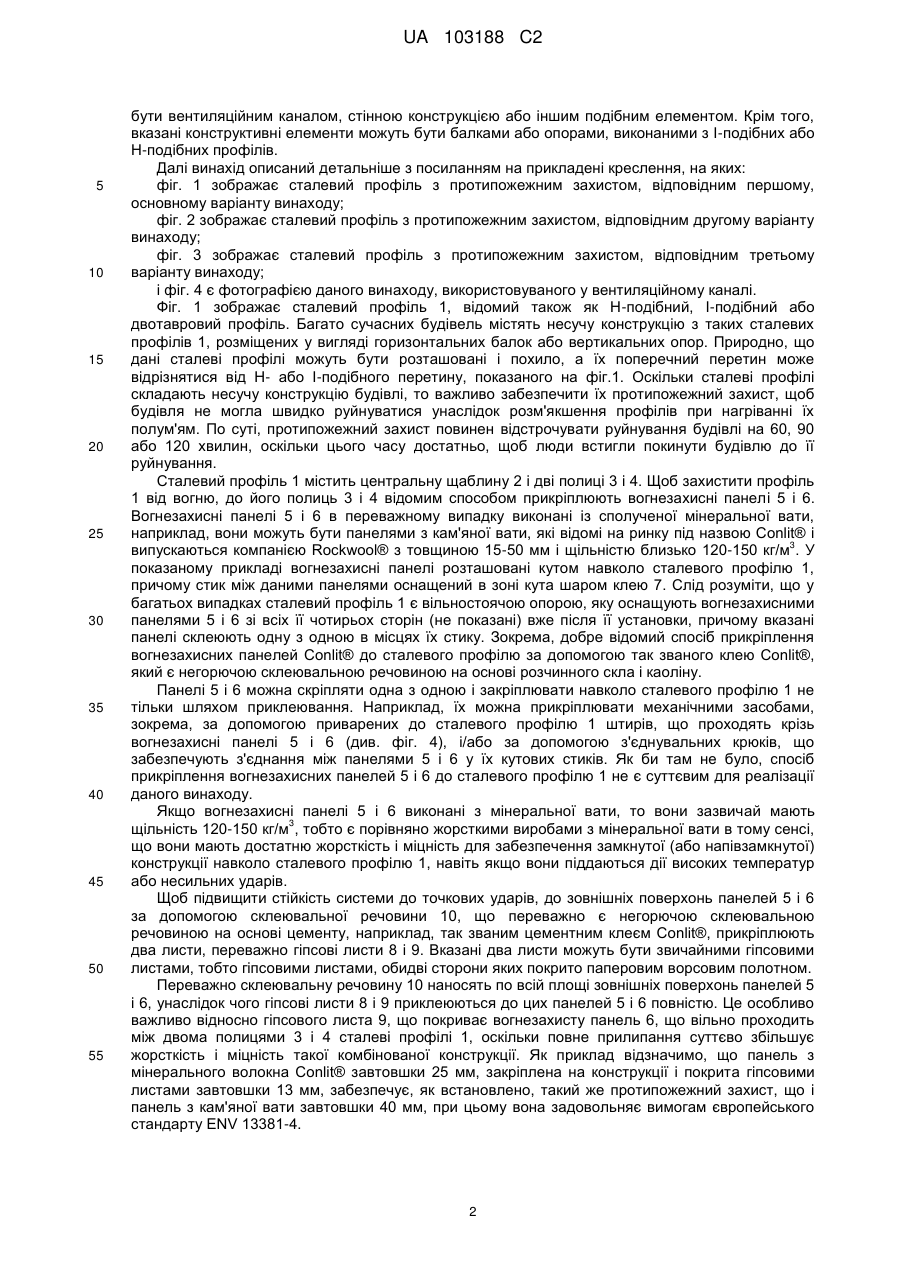

Реферат: Винахід належить до системи протипожежного захисту конструктивного елемента, що містить одну або більше вогнезахисну панель, прикріплену до цього конструктивного елемента, при цьому до зовнішньої поверхні вказаних вогнезахисних панелей за допомогою негорючої склеювальної речовини прикріплений один або більше твердий лист, причому вказані тверді листи мають твердіші поверхні, ніж вогнезахисна панель. Також винахід належить до способу забезпечення протипожежного захисту конструктивного елемента. UA 103188 C2 (12) UA 103188 C2 UA 103188 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до системи протипожежного захисту конструктивного елементу. Також винахід належить до способу забезпечення вказаної системи протипожежного захисту. Якщо будівля розрахована хоч би на тимчасову присутність в ній людей, то до стін і інших конструктивних елементів цієї будівлі пред'являється спеціальна вимога, згідно якій поверхня вказаних елементів має бути твердою і стійкою до точкових ударів. Ця вимога задовольняється або за рахунок використання важких стін, виконаних, наприклад, з бетону, або за рахунок використання легких стін, виконаних, наприклад, із сталевих профілів, забезпечених гіпсовими листами. Деякі будівлі утримуються на сталевих несучих конструкціях, що містять сталеві балки і опори. В цілях безпеки сталеві балки і опори мають бути захищені від пожежі в такому ступені, щоб утворювана ними конструкція, перш ніж руйнуватиметься, могла протистояти полум'ю протягом 60, 90 або 120 хвилин. Такий протипожежний захист може забезпечуватися шляхом обнесення балок і опор протипожежними панелями, наприклад, панелями з мінеральної вати, відомої на ринку під назвою Conlit®, які випускаються заявником даної заявки. Проте згадану вище вимогу, що полягає в доданні поверхням стін приміщення, розрахованого на присутність в нім людей, достатньої твердості і стійкості до точкових ударів, неможливо дотримати за рахунок використання тільки мінеральної вати. Тому протипожежний захист сталевих конструкцій вказаних приміщень забезпечують за допомогою твердих протипожежних панелей, як правило, на основі вермикулиту або цементу. На жаль, ці матеріали при їх розрізанні до потрібного розміру створюють велику кількість пилу, у зв'язку з чим їх слід розрізати поза будівлею з використанням захисного одягу для робочих. Крім того, відома ще одна технологія забезпечення протипожежного захисту сталевих конструкцій, згідно якої використовують три шари гіпсових листів. Проте ця технологія вимагає великої кількості операцій розрізання і підгонки за розміром. Таким чином, з вищесказаного можна зробити висновок, що відомі з рівня техніки способи забезпечення протипожежного захисту з використанням твердих і стійких до точкових ударів поверхонь є достатньо дорогими. Отже, в даній області техніки є потреба в знаходженні нових вирішень існуючої проблеми. Зважаючи на вищесказане, задачу даного винаходу можна сформулювати як розробку нового, менш трудомісткого технічного рішення, що дозволяє створювати тверду поверхню відносно протипожежного захисту конструктивного елементу. Дана задача вирішена шляхом створення способу, розкритого в формулі винаходу. При виконанні винаходу виходить система, що є менш дорогою в порівнянні з відомими технічними рішеннями, оскільки в цій системі можна використовувати дешевші матеріали. Ця система забезпечує протипожежний захист, що задовольняє діючим протипожежним стандартам, наприклад, стандарту ENV 13381, частина 4. Завдяки використанню вогнезахисних панелей, виконаних з мінеральної вати (переважно кам'яної вати, сполученої зв'язуючою речовиною) стає можливим вирішити проблему пилоутворення, властиву панелям на основі вермикуліту або цементу. Це означає, що вказані панелі з мінеральної вати можна розрізати і підганяти за розміром безпосередньо на місці установки конструктивного елементу. Окрім кам'яної вати, вказані вогнезахисні панелі можна виконувати з скловати або комбінації кам'яної вати і скловати. У переважному випадку панелі з мінеральної вати мають щільність від 50 або 60 до 250 3 3 3 кг/м , переважно 90-200 кг/м , і ще переважніше 110-160 кг/м . Панелі з мінеральної вати з такими значеннями щільності демонструють чудові вогнестійкі властивості, при цьому вони є достатньо жорсткими, через що їх легко обробляти і прикріплювати до конструкції, що захищається від пожежі. Особливо переважно використовувати панелі, щільність яких складає 3 близько 150 кг/м . Як вказані тверді листи переважно використовувати гіпсові листи, забезпечені паперовим ворсовим полотном з однієї або обох сторін. Подібні гіпсові листи мають чудову ударостійкість, особливо, якщо мають опору із заднього боку, як у разі даного винаходу, згідно якому вони приклеєні до вогнезахисних панелей. Крім того, використання гіпсових панелей переважно внаслідок того, що гіпс при дії на нього вогнем виділяє воду. Клей, використовуваний в заявленій системі, має бути негорючим. У переважному випадку він є склеювальною речовиною на основі цементу. Склеювальна речовина такого типу може бути виконана з неорганічного вогнестійкого матеріалу, що забезпечує міцне зчеплення між вогнезахисними панелями з мінеральної вати і вказаними твердими листами (наприклад, гіпсовими), унаслідок чого утворена шарувата структура протипожежного захисту не псується під час пожежі і, відповідно, зберігає свої захисні властивості. Даний винахід можна застосовувати відносно різних конструктивних елементів, але переважно відносно конструктивного елементу, що є частиною сталевої конструкції будівлі, наприклад, сталевої балки або сталевої опори. Як варіант, даний конструктивний елемент може 1 UA 103188 C2 5 10 15 20 25 30 35 40 45 50 55 бути вентиляційним каналом, стінною конструкцією або іншим подібним елементом. Крім того, вказані конструктивні елементи можуть бути балками або опорами, виконаними з І-подібних або Н-подібних профілів. Далі винахід описаний детальніше з посиланням на прикладені креслення, на яких: фіг. 1 зображає сталевий профіль з протипожежним захистом, відповідним першому, основному варіанту винаходу; фіг. 2 зображає сталевий профіль з протипожежним захистом, відповідним другому варіанту винаходу; фіг. 3 зображає сталевий профіль з протипожежним захистом, відповідним третьому варіанту винаходу; і фіг. 4 є фотографією даного винаходу, використовуваного у вентиляційному каналі. Фіг. 1 зображає сталевий профіль 1, відомий також як Н-подібний, І-подібний або двотавровий профіль. Багато сучасних будівель містять несучу конструкцію з таких сталевих профілів 1, розміщених у вигляді горизонтальних балок або вертикальних опор. Природно, що дані сталеві профілі можуть бути розташовані і похило, а їх поперечний перетин може відрізнятися від Н- або І-подібного перетину, показаного на фіг.1. Оскільки сталеві профілі складають несучу конструкцію будівлі, то важливо забезпечити їх протипожежний захист, щоб будівля не могла швидко руйнуватися унаслідок розм'якшення профілів при нагріванні їх полум'ям. По суті, протипожежний захист повинен відстрочувати руйнування будівлі на 60, 90 або 120 хвилин, оскільки цього часу достатньо, щоб люди встигли покинути будівлю до її руйнування. Сталевий профіль 1 містить центральну щаблину 2 і дві полиці 3 і 4. Щоб захистити профіль 1 від вогню, до його полиць 3 і 4 відомим способом прикріплюють вогнезахисні панелі 5 і 6. Вогнезахисні панелі 5 і 6 в переважному випадку виконані із сполученої мінеральної вати, наприклад, вони можуть бути панелями з кам'яної вати, які відомі на ринку під назвою Conlit® і 3 випускаються компанією Rockwool® з товщиною 15-50 мм і щільністю близько 120-150 кг/м . У показаному прикладі вогнезахисні панелі розташовані кутом навколо сталевого профілю 1, причому стик між даними панелями оснащений в зоні кута шаром клею 7. Слід розуміти, що у багатьох випадках сталевий профіль 1 є вільностоячою опорою, яку оснащують вогнезахисними панелями 5 і 6 зі всіх її чотирьох сторін (не показані) вже після її установки, причому вказані панелі склеюють одну з одною в місцях їх стику. Зокрема, добре відомий спосіб прикріплення вогнезахисних панелей Conlit® до сталевого профілю за допомогою так званого клею Conlit®, який є негорючою склеювальною речовиною на основі розчинного скла і каоліну. Панелі 5 і 6 можна скріпляти одна з одною і закріплювати навколо сталевого профілю 1 не тільки шляхом приклеювання. Наприклад, їх можна прикріплювати механічними засобами, зокрема, за допомогою приварених до сталевого профілю 1 штирів, що проходять крізь вогнезахисні панелі 5 і 6 (див. фіг. 4), і/або за допомогою з'єднувальних крюків, що забезпечують з'єднання між панелями 5 і 6 у їх кутових стиків. Як би там не було, спосіб прикріплення вогнезахисних панелей 5 і 6 до сталевого профілю 1 не є суттєвим для реалізації даного винаходу. Якщо вогнезахисні панелі 5 і 6 виконані з мінеральної вати, то вони зазвичай мають 3 щільність 120-150 кг/м , тобто є порівняно жорсткими виробами з мінеральної вати в тому сенсі, що вони мають достатню жорсткість і міцність для забезпечення замкнутої (або напівзамкнутої) конструкції навколо сталевого профілю 1, навіть якщо вони піддаються дії високих температур або несильних ударів. Щоб підвищити стійкість системи до точкових ударів, до зовнішніх поверхонь панелей 5 і 6 за допомогою склеювальної речовини 10, що переважно є негорючою склеювальною речовиною на основі цементу, наприклад, так званим цементним клеєм Conlit®, прикріплюють два листи, переважно гіпсові листи 8 і 9. Вказані два листи можуть бути звичайними гіпсовими листами, тобто гіпсовими листами, обидві сторони яких покрито паперовим ворсовим полотном. Переважно склеювальну речовину 10 наносять по всій площі зовнішніх поверхонь панелей 5 і 6, унаслідок чого гіпсові листи 8 і 9 приклеюються до цих панелей 5 і 6 повністю. Це особливо важливо відносно гіпсового листа 9, що покриває вогнезахисту панель 6, що вільно проходить між двома полицями 3 і 4 сталеві профілі 1, оскільки повне прилипання суттєво збільшує жорсткість і міцність такої комбінованої конструкції. Як приклад відзначимо, що панель з мінерального волокна Conlit® завтовшки 25 мм, закріплена на конструкції і покрита гіпсовими листами завтовшки 13 мм, забезпечує, як встановлено, такий же протипожежний захист, що і панель з кам'яної вати завтовшки 40 мм, при цьому вона задовольняє вимогам європейського стандарту ENV 13381-4. 2 UA 103188 C2 5 10 15 20 25 30 Окрім забезпечення твердої поверхні і суттєвого підвищення її стійкості до точкових ударів, гіпсовий лист 8 закриває стик між двома вогнезахисними панелями 5 і 6. Відповідно, найбільш вразливе місце в протипожежному захисті є закритим, і вірогідність руйнування під час пожежі додатково зменшується. Кутове з'єднання двох твердих гіпсових листів 8 і 9 може бути закрито кутовим профілем 11, як показано на фіг. 2. У альтернативному випадку краї гіпсових листів 8 і 9 можуть бути сполучені один з одним за допомогою сполучного профілю 12, що має поглиблення, що вміщають в себе вказані краї гіпсових листів 8 і 9, як показано на фіг. 3. Якщо кут забезпечений кутовим профілем 11, показаним на фіг. 2, то бажано згладити зв'язані поверхні тонким шаром гіпсу, а потім послідовно нанести ворсову склотканину і фарбу. Якщо кут забезпечений сполучним профілем 12, наприклад, алюмінієвим профілем, показаним на фіг. 3, то може бути доцільним обробити тільки поверхню листів 8 і 9, а сполучний профіль 12 залишити відкритим як елемент обробки кута і захисту. У разі використання твердих листів 8 і 9 з обробленими краями, окремий кутовий елемент можна не використовувати, тоді конструкція буде такою, як показана на фіг. 1. Фіг.4 ілюструє інший варіант заявленої системи. Конструктивним елементом, що в цьому випадку захищається, є вентиляційний канал 13. Вогнезахисні панелі 5 і 6, виконані з мінеральної вати, прикріплені до вентиляційного каналу 13 штирями 14, що проходять крізь панелі 5 і 6 і приварені до поверхні вентиляційного каналу 13. Зі свого зовнішнього кінця кожен штир забезпечений диском 15, що фіксує захисні панелі 5 і 6. Після монтажу вогнезахисних панелей 5 і 6 на вентиляційному каналі 13, на зовнішні поверхні панелей 5 і 6 наносять шар клейкої речовини 10. Потім на клейові поверхні панелей 5 і 6 накладають тверді листи, такі як гіпсові листи 8 і 9, і повністю прикріплюють їх. Нарешті, до країв гіпсових листів 8 і 9 прикріплюють кутовий профіль 11. Завершуюча обробка може полягати в нанесенні тонкого шару гіпсу, ворсової склотканини і, в звичайному випадку, обробної фарби. Даний винахід описаний на прикладі переважних варіантів виконання, що не обмежують об'єм його правової охорони. Даний винахід особливий переважно при забезпеченні протипожежного захисту вільностоячих сталевих балок або опор, а також вентиляційних каналів, оскільки для них потрібна велика кількість розрізань і підгонок, що проводяться як відносно вогнезахисних панелей, так і відносно підсилюючих листів. Проте, за допомогою запропонованої системи можна забезпечити захист і для інших конструктивних елементів, відмінних від сталевих конструкцій. В якості інших елементів можна назвати конструктивні елементи з дерева, алюмінію, бетону і так далі. 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Спосіб забезпечення протипожежного захисту конструктивного елемента, що включає наступні етапи: прикріплення однієї або більше вогнезахисних панелей з мінеральної вати до вказаного конструктивного елемента; нанесення негорючої незатверділої склеювальної речовини щонайменше на одну зовнішню поверхню вказаних вогнезахисних панелей; прикріплення одного або більш твердого гіпсового листа до вказаної неотверділої склеювальної речовини, причому цей гіпсовий лист має більш тверду поверхню, ніж вказана вогнезахисна панель; затвердіння склеювальної речовини із забезпеченням приклеювання гіпсових листів до вказаних вогнезахисних панелей. 2. Спосіб за п. 1, який відрізняється тим, що вогнезахисні панелі прикріплюють до конструктивного елемента, наносячи склеювальну речовину на стики між примикаючими поверхнями і/або краями цих вогнезахисних панелей. 3. Спосіб за п. 1, який відрізняється тим, що вогнезахисні панелі прикріплюють до конструктивного елемента за допомогою механічних кріпильних засобів. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що вогнезахисні панелі містять мінеральну вату, переважно кам'яну вату, сполучену зв'язуючою речовиною. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що вогнезахисні панелі мають 3 3 3 щільність від 50 або 60 до 250 кг/м , переважно 90-200 кг/м і переважніше 110-160 кг/м . 6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що гіпсовими листами є гіпсові листи, які в переважному випадку мають паперове ворсове полотно з однієї або обох сторін. 3 UA 103188 C2 5 10 7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що вказана склеювальна речовина виконана на основі цементу. 8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що щонайменше два гіпсові листи сполучають один з одним кутом, після чого до стику двох зовнішніх поверхонь цих двох з'єднаних гіпсових листів прикріплюють один або більше кутових зміцнюючих профілів. 9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що конструктивний елемент є частиною сталевої конструкції будівлі, такої як сталева балка або сталева опора. 10. Спосіб за п. 9, який відрізняється тим, що конструктивний елемент є несучою конструкцією будівлі, наприклад І-подібний або Н-подібний профіль. 11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що конструктивним елементом є вентиляційний канал. 12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що конструктивний елемент, наприклад стінна конструкція, має плоску поверхню, на якій закріплений вказаний протипожежний захист. 4 UA 103188 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
Автори російськоюKURE Peter
МПК / Мітки
МПК: E04B 1/94
Мітки: захист, елемента, протипожежний, конструктивного
