Ліхтарик для сумки

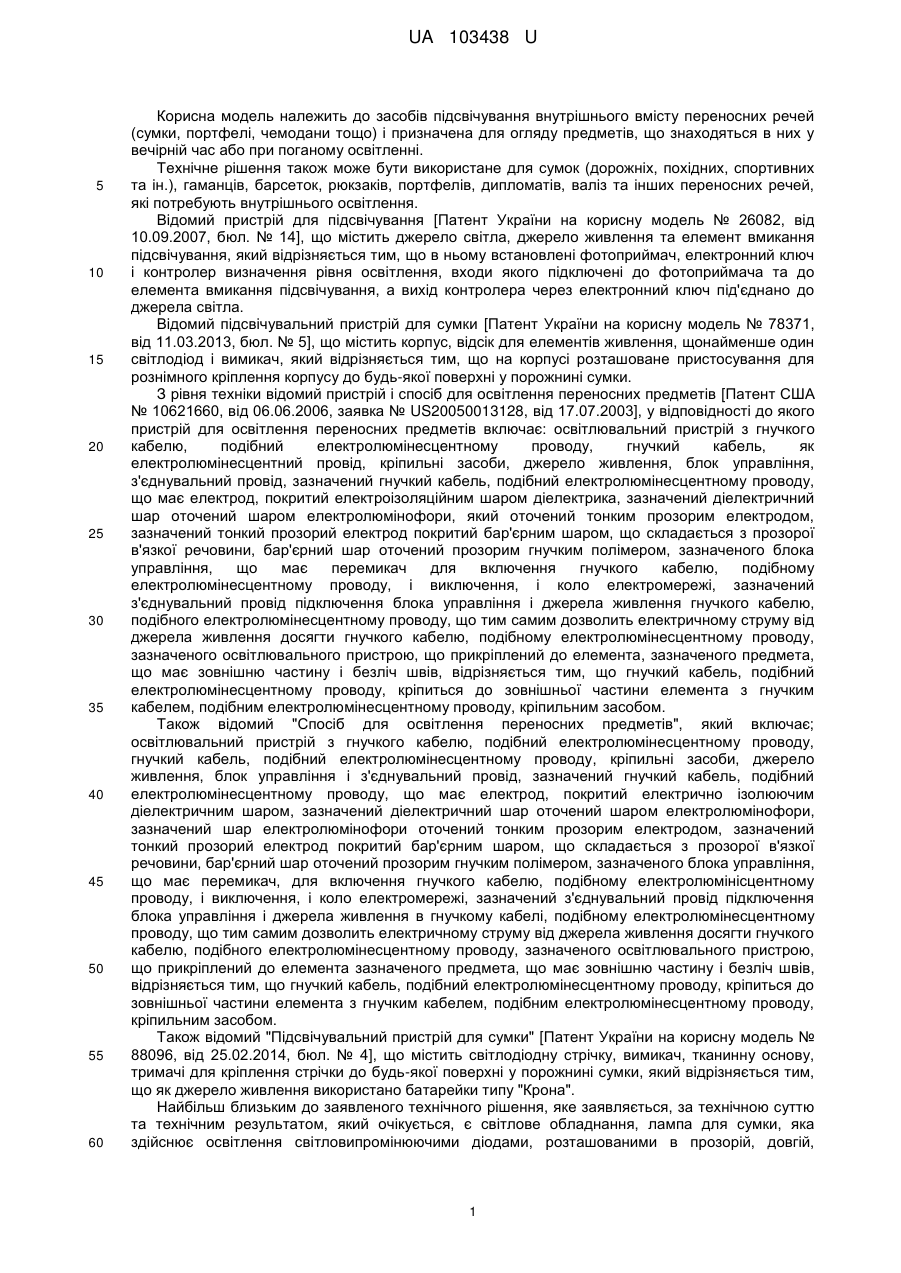

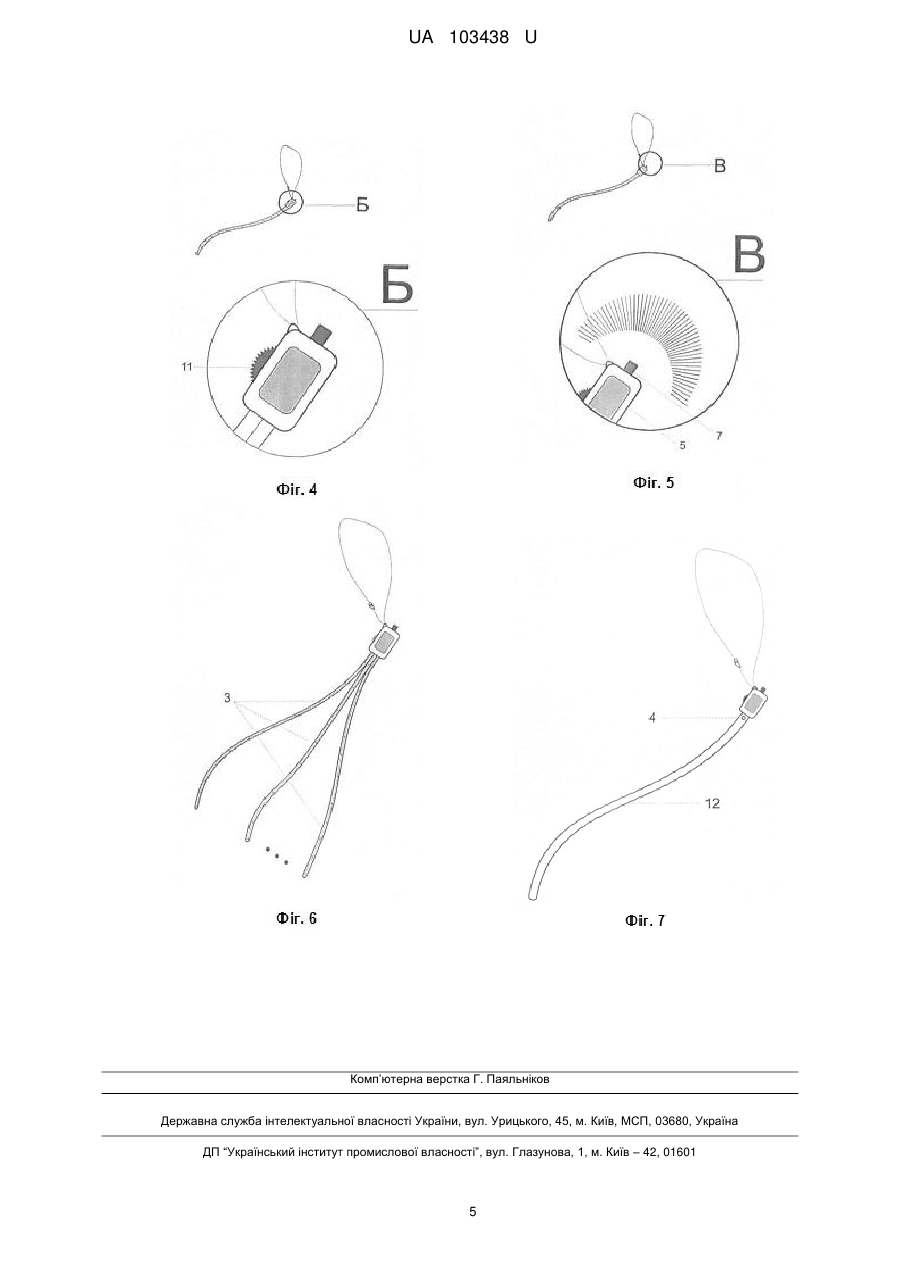

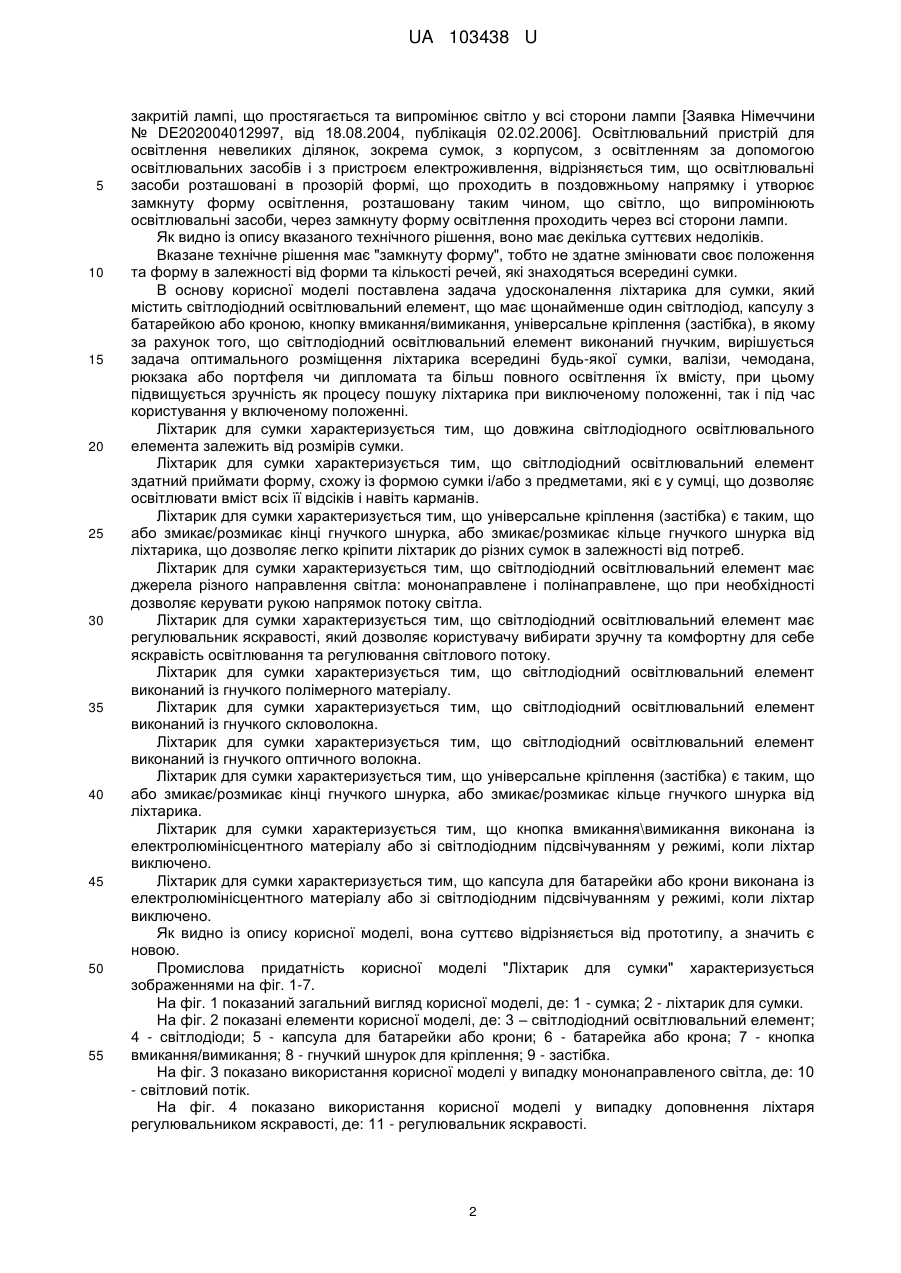

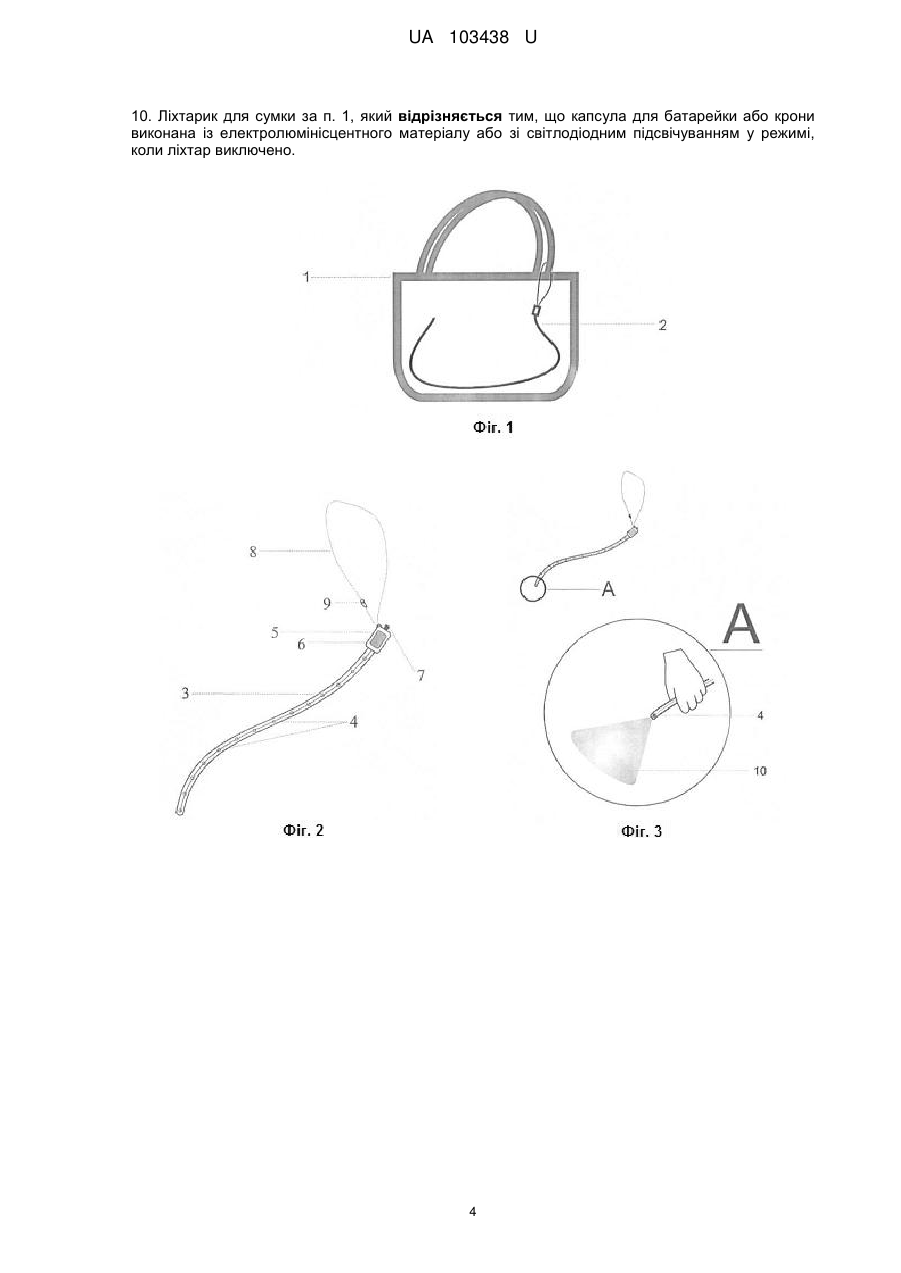

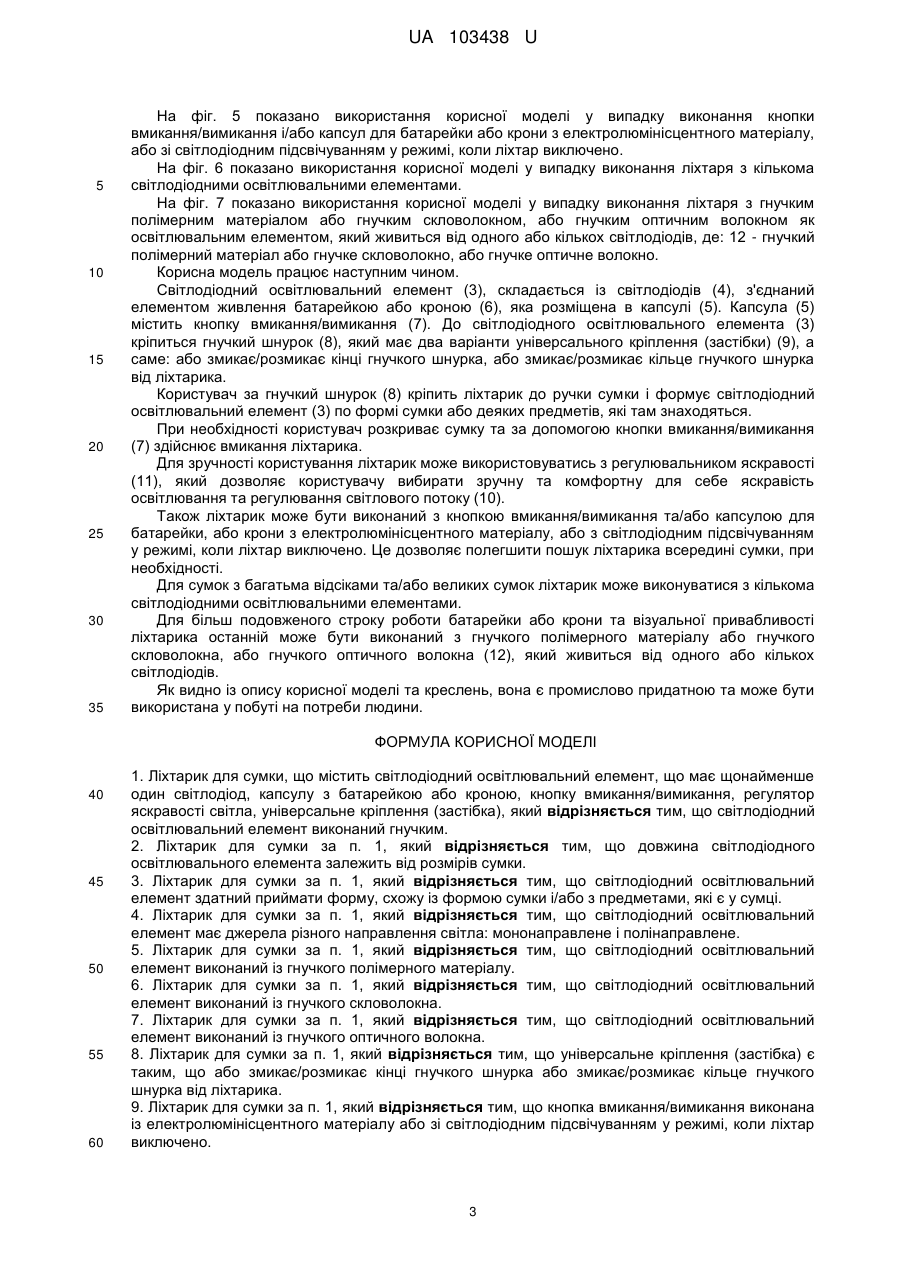

Реферат: Ліхтарик для сумки містить світлодіодний освітлювальний елемент, що має щонайменше один світлодіод, капсулу з батарейкою або кроною, кнопку вмикання/вимикання, регулятор яскравості світла, універсальне кріплення (застібка). При цьому світлодіодний освітлювальний елемент виконаний гнучким. UA 103438 U (12) UA 103438 U UA 103438 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів підсвічування внутрішнього вмісту переносних речей (сумки, портфелі, чемодани тощо) і призначена для огляду предметів, що знаходяться в них у вечірній час або при поганому освітленні. Технічне рішення також може бути використане для сумок (дорожніх, похідних, спортивних та ін.), гаманців, барсеток, рюкзаків, портфелів, дипломатів, валіз та інших переносних речей, які потребують внутрішнього освітлення. Відомий пристрій для підсвічування [Патент України на корисну модель № 26082, від 10.09.2007, бюл. № 14], що містить джерело світла, джерело живлення та елемент вмикання підсвічування, який відрізняється тим, що в ньому встановлені фотоприймач, електронний ключ і контролер визначення рівня освітлення, входи якого підключені до фотоприймача та до елемента вмикання підсвічування, а вихід контролера через електронний ключ під'єднано до джерела світла. Відомий підсвічувальний пристрій для сумки [Патент України на корисну модель № 78371, від 11.03.2013, бюл. № 5], що містить корпус, відсік для елементів живлення, щонайменше один світлодіод і вимикач, який відрізняється тим, що на корпусі розташоване пристосування для рознімного кріплення корпусу до будь-якої поверхні у порожнині сумки. З рівня техніки відомий пристрій і спосіб для освітлення переносних предметів [Патент США № 10621660, від 06.06.2006, заявка № US20050013128, від 17.07.2003], у відповідності до якого пристрій для освітлення переносних предметів включає: освітлювальний пристрій з гнучкого кабелю, подібний електролюмінесцентному проводу, гнучкий кабель, як електролюмінесцентний провід, кріпильні засоби, джерело живлення, блок управління, з'єднувальний провід, зазначений гнучкий кабель, подібний електролюмінесцентному проводу, що має електрод, покритий електроізоляційним шаром діелектрика, зазначений діелектричний шар оточений шаром електролюмінофори, який оточений тонким прозорим електродом, зазначений тонкий прозорий електрод покритий бар'єрним шаром, що складається з прозорої в'язкої речовини, бар'єрний шар оточений прозорим гнучким полімером, зазначеного блока управління, що має перемикач для включення гнучкого кабелю, подібному електролюмінесцентному проводу, і виключення, і коло електромережі, зазначений з'єднувальний провід підключення блока управління і джерела живлення гнучкого кабелю, подібного електролюмінесцентному проводу, що тим самим дозволить електричному струму від джерела живлення досягти гнучкого кабелю, подібному електролюмінесцентному проводу, зазначеного освітлювального пристрою, що прикріплений до елемента, зазначеного предмета, що має зовнішню частину і безліч швів, відрізняється тим, що гнучкий кабель, подібний електролюмінесцентному проводу, кріпиться до зовнішньої частини елемента з гнучким кабелем, подібним електролюмінесцентному проводу, кріпильним засобом. Також відомий "Спосіб для освітлення переносних предметів", який включає; освітлювальний пристрій з гнучкого кабелю, подібний електролюмінесцентному проводу, гнучкий кабель, подібний електролюмінесцентному проводу, кріпильні засоби, джерело живлення, блок управління і з'єднувальний провід, зазначений гнучкий кабель, подібний електролюмінесцентному проводу, що має електрод, покритий електрично ізолюючим діелектричним шаром, зазначений діелектричний шар оточений шаром електролюмінофори, зазначений шар електролюмінофори оточений тонким прозорим електродом, зазначений тонкий прозорий електрод покритий бар'єрним шаром, що складається з прозорої в'язкої речовини, бар'єрний шар оточений прозорим гнучким полімером, зазначеного блока управління, що має перемикач, для включення гнучкого кабелю, подібному електролюмінісцентному проводу, і виключення, і коло електромережі, зазначений з'єднувальний провід підключення блока управління і джерела живлення в гнучкому кабелі, подібному електролюмінесцентному проводу, що тим самим дозволить електричному струму від джерела живлення досягти гнучкого кабелю, подібного електролюмінесцентному проводу, зазначеного освітлювального пристрою, що прикріплений до елемента зазначеного предмета, що має зовнішню частину і безліч швів, відрізняється тим, що гнучкий кабель, подібний електролюмінесцентному проводу, кріпиться до зовнішньої частини елемента з гнучким кабелем, подібним електролюмінесцентному проводу, кріпильним засобом. Також відомий "Підсвічувальний пристрій для сумки" [Патент України на корисну модель № 88096, від 25.02.2014, бюл. № 4], що містить світлодіодну стрічку, вимикач, тканинну основу, тримачі для кріплення стрічки до будь-якої поверхні у порожнині сумки, який відрізняється тим, що як джерело живлення використано батарейки типу "Крона". Найбільш близьким до заявленого технічного рішення, яке заявляється, за технічною суттю та технічним результатом, який очікується, є світлове обладнання, лампа для сумки, яка здійснює освітлення світловипромінюючими діодами, розташованими в прозорій, довгій, 1 UA 103438 U 5 10 15 20 25 30 35 40 45 50 55 закритій лампі, що простягається та випромінює світло у всі сторони лампи [Заявка Німеччини № DE202004012997, від 18.08.2004, публікація 02.02.2006]. Освітлювальний пристрій для освітлення невеликих ділянок, зокрема сумок, з корпусом, з освітленням за допомогою освітлювальних засобів і з пристроєм електроживлення, відрізняється тим, що освітлювальні засоби розташовані в прозорій формі, що проходить в поздовжньому напрямку і утворює замкнуту форму освітлення, розташовану таким чином, що світло, що випромінюють освітлювальні засоби, через замкнуту форму освітлення проходить через всі сторони лампи. Як видно із опису вказаного технічного рішення, воно має декілька суттєвих недоліків. Вказане технічне рішення має "замкнуту форму", тобто не здатне змінювати своє положення та форму в залежності від форми та кількості речей, які знаходяться всередині сумки. В основу корисної моделі поставлена задача удосконалення ліхтарика для сумки, який містить світлодіодний освітлювальний елемент, що має щонайменше один світлодіод, капсулу з батарейкою або кроною, кнопку вмикання/вимикання, універсальне кріплення (застібка), в якому за рахунок того, що світлодіодний освітлювальний елемент виконаний гнучким, вирішується задача оптимального розміщення ліхтарика всередині будь-якої сумки, валізи, чемодана, рюкзака або портфеля чи дипломата та більш повного освітлення їх вмісту, при цьому підвищується зручність як процесу пошуку ліхтарика при виключеному положенні, так і під час користування у включеному положенні. Ліхтарик для сумки характеризується тим, що довжина світлодіодного освітлювального елемента залежить від розмірів сумки. Ліхтарик для сумки характеризується тим, що світлодіодний освітлювальний елемент здатний приймати форму, схожу із формою сумки і/або з предметами, які є у сумці, що дозволяє освітлювати вміст всіх її відсіків і навіть карманів. Ліхтарик для сумки характеризується тим, що універсальне кріплення (застібка) є таким, що або змикає/розмикає кінці гнучкого шнурка, або змикає/розмикає кільце гнучкого шнурка від ліхтарика, що дозволяє легко кріпити ліхтарик до різних сумок в залежності від потреб. Ліхтарик для сумки характеризується тим, що світлодіодний освітлювальний елемент має джерела різного направлення світла: мононаправлене і полінаправлене, що при необхідності дозволяє керувати рукою напрямок потоку світла. Ліхтарик для сумки характеризується тим, що світлодіодний освітлювальний елемент має регулювальник яскравості, який дозволяє користувачу вибирати зручну та комфортну для себе яскравість освітлювання та регулювання світлового потоку. Ліхтарик для сумки характеризується тим, що світлодіодний освітлювальний елемент виконаний із гнучкого полімерного матеріалу. Ліхтарик для сумки характеризується тим, що світлодіодний освітлювальний елемент виконаний із гнучкого скловолокна. Ліхтарик для сумки характеризується тим, що світлодіодний освітлювальний елемент виконаний із гнучкого оптичного волокна. Ліхтарик для сумки характеризується тим, що універсальне кріплення (застібка) є таким, що або змикає/розмикає кінці гнучкого шнурка, або змикає/розмикає кільце гнучкого шнурка від ліхтарика. Ліхтарик для сумки характеризується тим, що кнопка вмикання\вимикання виконана із електролюмінісцентного матеріалу або зі світлодіодним підсвічуванням у режимі, коли ліхтар виключено. Ліхтарик для сумки характеризується тим, що капсула для батарейки або крони виконана із електролюмінісцентного матеріалу або зі світлодіодним підсвічуванням у режимі, коли ліхтар виключено. Як видно із опису корисної моделі, вона суттєво відрізняється від прототипу, а значить є новою. Промислова придатність корисної моделі "Ліхтарик для сумки" характеризується зображеннями на фіг. 1-7. На фіг. 1 показаний загальний вигляд корисної моделі, де: 1 - сумка; 2 - ліхтарик для сумки. На фіг. 2 показані елементи корисної моделі, де: 3 – світлодіодний освітлювальний елемент; 4 - світлодіоди; 5 - капсула для батарейки або крони; 6 - батарейка або крона; 7 - кнопка вмикання/вимикання; 8 - гнучкий шнурок для кріплення; 9 - застібка. На фіг. 3 показано використання корисної моделі у випадку мононаправленого світла, де: 10 - світловий потік. На фіг. 4 показано використання корисної моделі у випадку доповнення ліхтаря регулювальником яскравості, де: 11 - регулювальник яскравості. 2 UA 103438 U 5 10 15 20 25 30 35 На фіг. 5 показано використання корисної моделі у випадку виконання кнопки вмикання/вимикання і/або капсул для батарейки або крони з електролюмінісцентного матеріалу, або зі світлодіодним підсвічуванням у режимі, коли ліхтар виключено. На фіг. 6 показано використання корисної моделі у випадку виконання ліхтаря з кількома світлодіодними освітлювальними елементами. На фіг. 7 показано використання корисної моделі у випадку виконання ліхтаря з гнучким полімерним матеріалом або гнучким скловолокном, або гнучким оптичним волокном як освітлювальним елементом, який живиться від одного або кількох світлодіодів, де: 12 - гнучкий полімерний матеріал або гнучке скловолокно, або гнучке оптичне волокно. Корисна модель працює наступним чином. Світлодіодний освітлювальний елемент (3), складається із світлодіодів (4), з'єднаний елементом живлення батарейкою або кроною (6), яка розміщена в капсулі (5). Капсула (5) містить кнопку вмикання/вимикання (7). До світлодіодного освітлювального елемента (3) кріпиться гнучкий шнурок (8), який має два варіанти універсального кріплення (застібки) (9), а саме: або змикає/розмикає кінці гнучкого шнурка, або змикає/розмикає кільце гнучкого шнурка від ліхтарика. Користувач за гнучкий шнурок (8) кріпить ліхтарик до ручки сумки і формує світлодіодний освітлювальний елемент (3) по формі сумки або деяких предметів, які там знаходяться. При необхідності користувач розкриває сумку та за допомогою кнопки вмикання/вимикання (7) здійснює вмикання ліхтарика. Для зручності користування ліхтарик може використовуватись з регулювальником яскравості (11), який дозволяє користувачу вибирати зручну та комфортну для себе яскравість освітлювання та регулювання світлового потоку (10). Також ліхтарик може бути виконаний з кнопкою вмикання/вимикання та/або капсулою для батарейки, або крони з електролюмінісцентного матеріалу, або з світлодіодним підсвічуванням у режимі, коли ліхтар виключено. Це дозволяє полегшити пошук ліхтарика всередині сумки, при необхідності. Для сумок з багатьма відсіками та/або великих сумок ліхтарик може виконуватися з кількома світлодіодними освітлювальними елементами. Для більш подовженого строку роботи батарейки або крони та візуальної привабливості ліхтарика останній може бути виконаний з гнучкого полімерного матеріалу або гнучкого скловолокна, або гнучкого оптичного волокна (12), який живиться від одного або кількох світлодіодів. Як видно із опису корисної моделі та креслень, вона є промислово придатною та може бути використана у побуті на потреби людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Ліхтарик для сумки, що містить світлодіодний освітлювальний елемент, що має щонайменше один світлодіод, капсулу з батарейкою або кроною, кнопку вмикання/вимикання, регулятор яскравості світла, універсальне кріплення (застібка), який відрізняється тим, що світлодіодний освітлювальний елемент виконаний гнучким. 2. Ліхтарик для сумки за п. 1, який відрізняється тим, що довжина світлодіодного освітлювального елемента залежить від розмірів сумки. 3. Ліхтарик для сумки за п. 1, який відрізняється тим, що світлодіодний освітлювальний елемент здатний приймати форму, схожу із формою сумки і/або з предметами, які є у сумці. 4. Ліхтарик для сумки за п. 1, який відрізняється тим, що світлодіодний освітлювальний елемент має джерела різного направлення світла: мононаправлене і полінаправлене. 5. Ліхтарик для сумки за п. 1, який відрізняється тим, що світлодіодний освітлювальний елемент виконаний із гнучкого полімерного матеріалу. 6. Ліхтарик для сумки за п. 1, який відрізняється тим, що світлодіодний освітлювальний елемент виконаний із гнучкого скловолокна. 7. Ліхтарик для сумки за п. 1, який відрізняється тим, що світлодіодний освітлювальний елемент виконаний із гнучкого оптичного волокна. 8. Ліхтарик для сумки за п. 1, який відрізняється тим, щоуніверсальне кріплення (застібка) є таким, що або змикає/розмикає кінці гнучкого шнурка або змикає/розмикає кільце гнучкого шнурка від ліхтарика. 9. Ліхтарик для сумки за п. 1, який відрізняється тим, що кнопка вмикання/вимикання виконана із електролюмінісцентного матеріалу або зі світлодіодним підсвічуванням у режимі, коли ліхтар виключено. 3 UA 103438 U 10. Ліхтарик для сумки за п. 1, який відрізняється тим, що капсула для батарейки або крони виконана із електролюмінісцентного матеріалу або зі світлодіодним підсвічуванням у режимі, коли ліхтар виключено. 4 UA 103438 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
