Мініатюрний ліхтарик трансформер

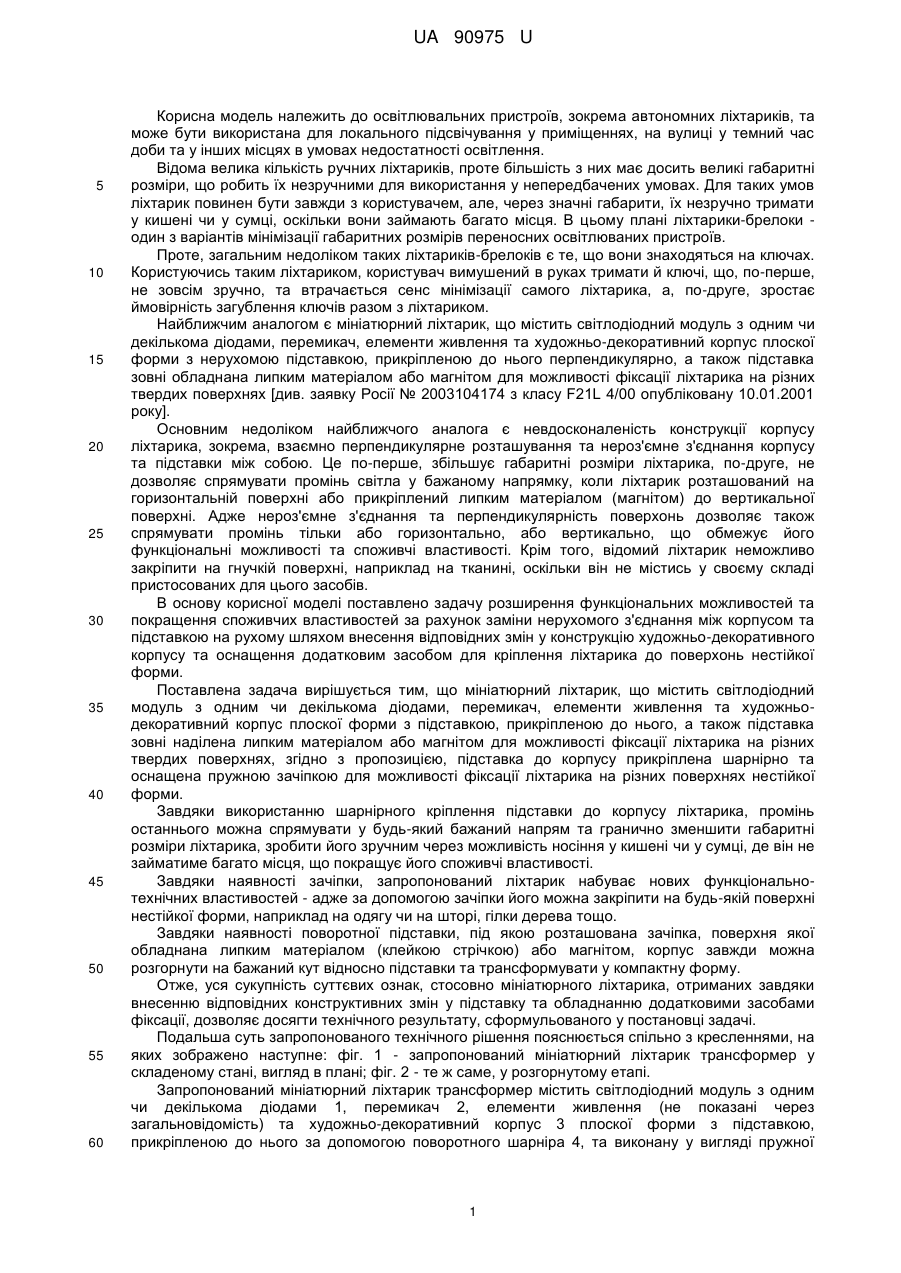

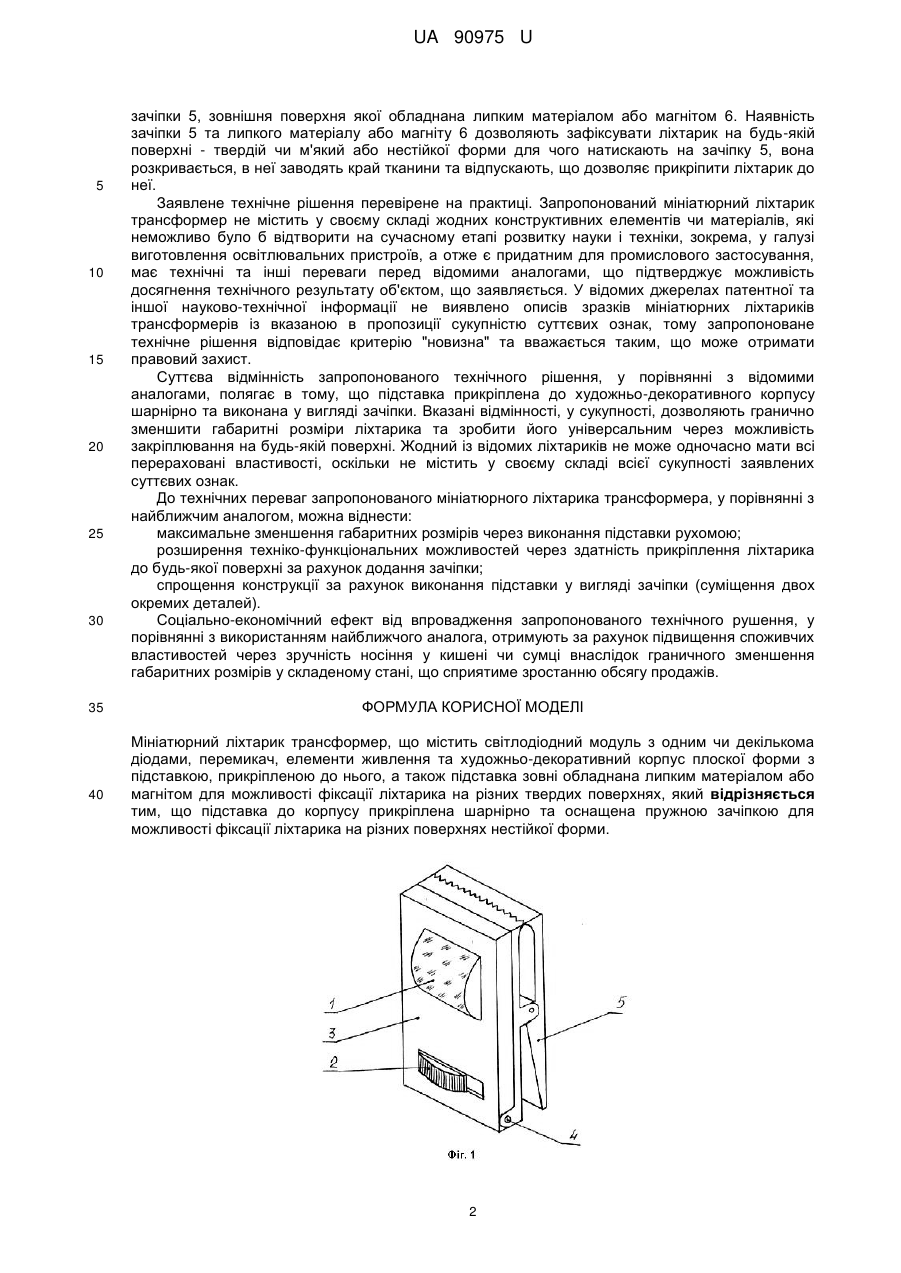

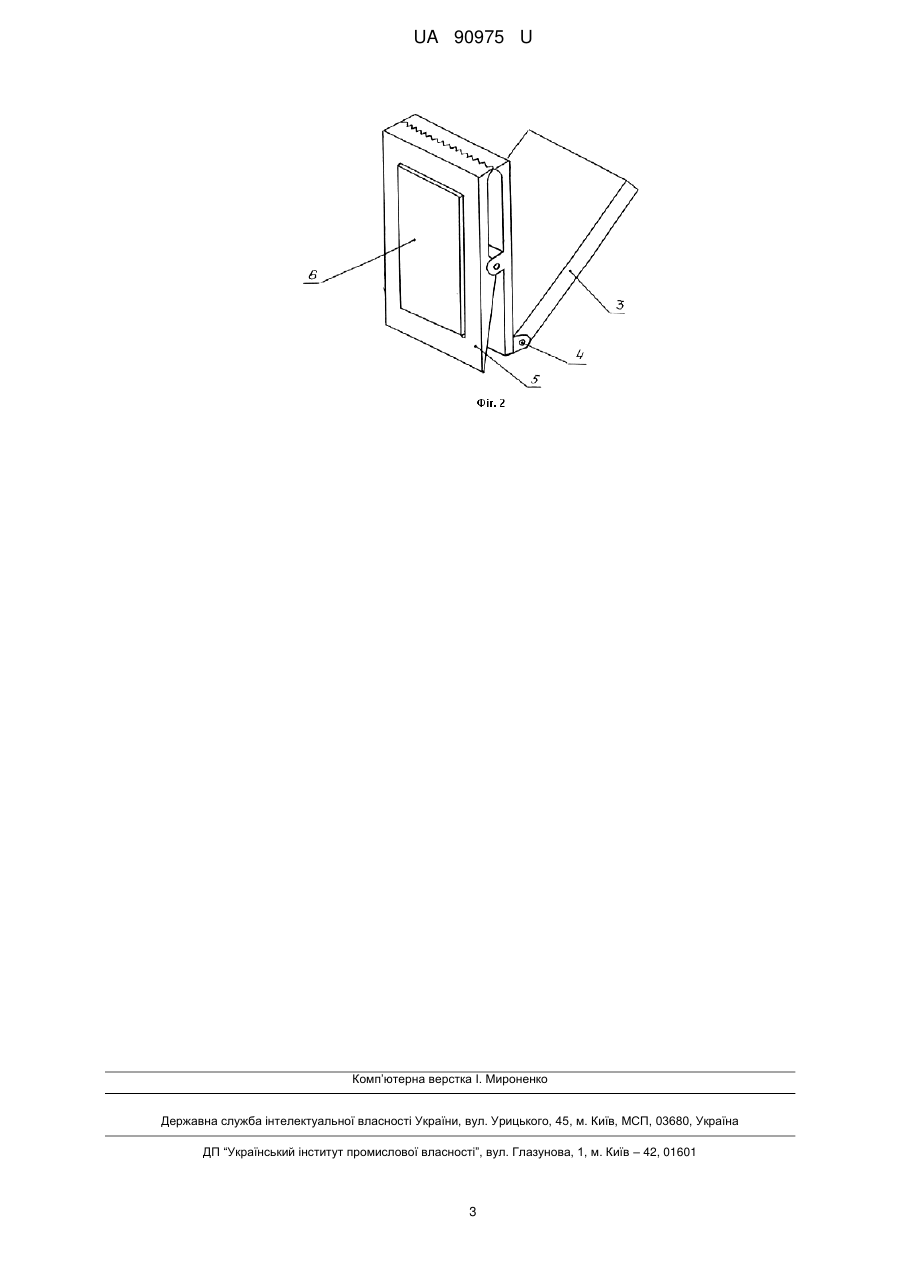

Реферат: UA 90975 U UA 90975 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до освітлювальних пристроїв, зокрема автономних ліхтариків, та може бути використана для локального підсвічування у приміщеннях, на вулиці у темний час доби та у інших місцях в умовах недостатності освітлення. Відома велика кількість ручних ліхтариків, проте більшість з них має досить великі габаритні розміри, що робить їх незручними для використання у непередбачених умовах. Для таких умов ліхтарик повинен бути завжди з користувачем, але, через значні габарити, їх незручно тримати у кишені чи у сумці, оскільки вони займають багато місця. В цьому плані ліхтарики-брелоки один з варіантів мінімізації габаритних розмірів переносних освітлюваних пристроїв. Проте, загальним недоліком таких ліхтариків-брелоків є те, що вони знаходяться на ключах. Користуючись таким ліхтариком, користувач вимушений в руках тримати й ключі, що, по-перше, не зовсім зручно, та втрачається сенс мінімізації самого ліхтарика, а, по-друге, зростає ймовірність загублення ключів разом з ліхтариком. Найближчим аналогом є мініатюрний ліхтарик, що містить світлодіодний модуль з одним чи декількома діодами, перемикач, елементи живлення та художньо-декоративний корпус плоскої форми з нерухомою підставкою, прикріпленою до нього перпендикулярно, а також підставка зовні обладнана липким матеріалом або магнітом для можливості фіксації ліхтарика на різних твердих поверхнях [див. заявку Росії № 2003104174 з класу F21L 4/00 опубліковану 10.01.2001 року]. Основним недоліком найближчого аналога є невдосконаленість конструкції корпусу ліхтарика, зокрема, взаємно перпендикулярне розташування та нероз'ємне з'єднання корпусу та підставки між собою. Це по-перше, збільшує габаритні розміри ліхтарика, по-друге, не дозволяє спрямувати промінь світла у бажаному напрямку, коли ліхтарик розташований на горизонтальній поверхні або прикріплений липким матеріалом (магнітом) до вертикальної поверхні. Адже нероз'ємне з'єднання та перпендикулярність поверхонь дозволяє також спрямувати промінь тільки або горизонтально, або вертикально, що обмежує його функціональні можливості та споживчі властивості. Крім того, відомий ліхтарик неможливо закріпити на гнучкій поверхні, наприклад на тканині, оскільки він не містись у своєму складі пристосованих для цього засобів. В основу корисної моделі поставлено задачу розширення функціональних можливостей та покращення споживчих властивостей за рахунок заміни нерухомого з'єднання між корпусом та підставкою на рухому шляхом внесення відповідних змін у конструкцію художньо-декоративного корпусу та оснащення додатковим засобом для кріплення ліхтарика до поверхонь нестійкої форми. Поставлена задача вирішується тим, що мініатюрний ліхтарик, що містить світлодіодний модуль з одним чи декількома діодами, перемикач, елементи живлення та художньодекоративний корпус плоскої форми з підставкою, прикріпленою до нього, а також підставка зовні наділена липким матеріалом або магнітом для можливості фіксації ліхтарика на різних твердих поверхнях, згідно з пропозицією, підставка до корпусу прикріплена шарнірно та оснащена пружною зачіпкою для можливості фіксації ліхтарика на різних поверхнях нестійкої форми. Завдяки використанню шарнірного кріплення підставки до корпусу ліхтарика, промінь останнього можна спрямувати у будь-який бажаний напрям та гранично зменшити габаритні розміри ліхтарика, зробити його зручним через можливість носіння у кишені чи у сумці, де він не займатиме багато місця, що покращує його споживчі властивості. Завдяки наявності зачіпки, запропонований ліхтарик набуває нових функціональнотехнічних властивостей - адже за допомогою зачіпки його можна закріпити на будь-якій поверхні нестійкої форми, наприклад на одягу чи на шторі, гілки дерева тощо. Завдяки наявності поворотної підставки, під якою розташована зачіпка, поверхня якої обладнана липким матеріалом (клейкою стрічкою) або магнітом, корпус завжди можна розгорнути на бажаний кут відносно підставки та трансформувати у компактну форму. Отже, уся сукупність суттєвих ознак, стосовно мініатюрного ліхтарика, отриманих завдяки внесенню відповідних конструктивних змін у підставку та обладнанню додатковими засобами фіксації, дозволяє досягти технічного результату, сформульованого у постановці задачі. Подальша суть запропонованого технічного рішення пояснюється спільно з кресленнями, на яких зображено наступне: фіг. 1 - запропонований мініатюрний ліхтарик трансформер у складеному стані, вигляд в плані; фіг. 2 - те ж саме, у розгорнутому етапі. Запропонований мініатюрний ліхтарик трансформер містить світлодіодний модуль з одним чи декількома діодами 1, перемикач 2, елементи живлення (не показані через загальновідомість) та художньо-декоративний корпус 3 плоскої форми з підставкою, прикріпленою до нього за допомогою поворотного шарніра 4, та виконану у вигляді пружної 1 UA 90975 U 5 10 15 20 25 30 35 40 зачіпки 5, зовнішня поверхня якої обладнана липким матеріалом або магнітом 6. Наявність зачіпки 5 та липкого матеріалу або магніту 6 дозволяють зафіксувати ліхтарик на будь-якій поверхні - твердій чи м'який або нестійкої форми для чого натискають на зачіпку 5, вона розкривається, в неї заводять край тканини та відпускають, що дозволяє прикріпити ліхтарик до неї. Заявлене технічне рішення перевірене на практиці. Запропонований мініатюрний ліхтарик трансформер не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виготовлення освітлювальних пристроїв, а отже є придатним для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено описів зразків мініатюрних ліхтариків трансформерів із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна" та вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого технічного рішення, у порівнянні з відомими аналогами, полягає в тому, що підставка прикріплена до художньо-декоративного корпусу шарнірно та виконана у вигляді зачіпки. Вказані відмінності, у сукупності, дозволяють гранично зменшити габаритні розміри ліхтарика та зробити його універсальним через можливість закріплювання на будь-якій поверхні. Жодний із відомих ліхтариків не може одночасно мати всі перераховані властивості, оскільки не містить у своєму складі всієї сукупності заявлених суттєвих ознак. До технічних переваг запропонованого мініатюрного ліхтарика трансформера, у порівнянні з найближчим аналогом, можна віднести: максимальне зменшення габаритних розмірів через виконання підставки рухомою; розширення техніко-функціональних можливостей через здатність прикріплення ліхтарика до будь-якої поверхні за рахунок додання зачіпки; спрощення конструкції за рахунок виконання підставки у вигляді зачіпки (суміщення двох окремих деталей). Соціально-економічний ефект від впровадження запропонованого технічного рушення, у порівнянні з використанням найближчого аналога, отримують за рахунок підвищення споживчих властивостей через зручність носіння у кишені чи сумці внаслідок граничного зменшення габаритних розмірів у складеному стані, що сприятиме зростанню обсягу продажів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Мініатюрний ліхтарик трансформер, що містить світлодіодний модуль з одним чи декількома діодами, перемикач, елементи живлення та художньо-декоративний корпус плоскої форми з підставкою, прикріпленою до нього, а також підставка зовні обладнана липким матеріалом або магнітом для можливості фіксації ліхтарика на різних твердих поверхнях, який відрізняється тим, що підставка до корпусу прикріплена шарнірно та оснащена пружною зачіпкою для можливості фіксації ліхтарика на різних поверхнях нестійкої форми. 2 UA 90975 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
