Очисний комбайн

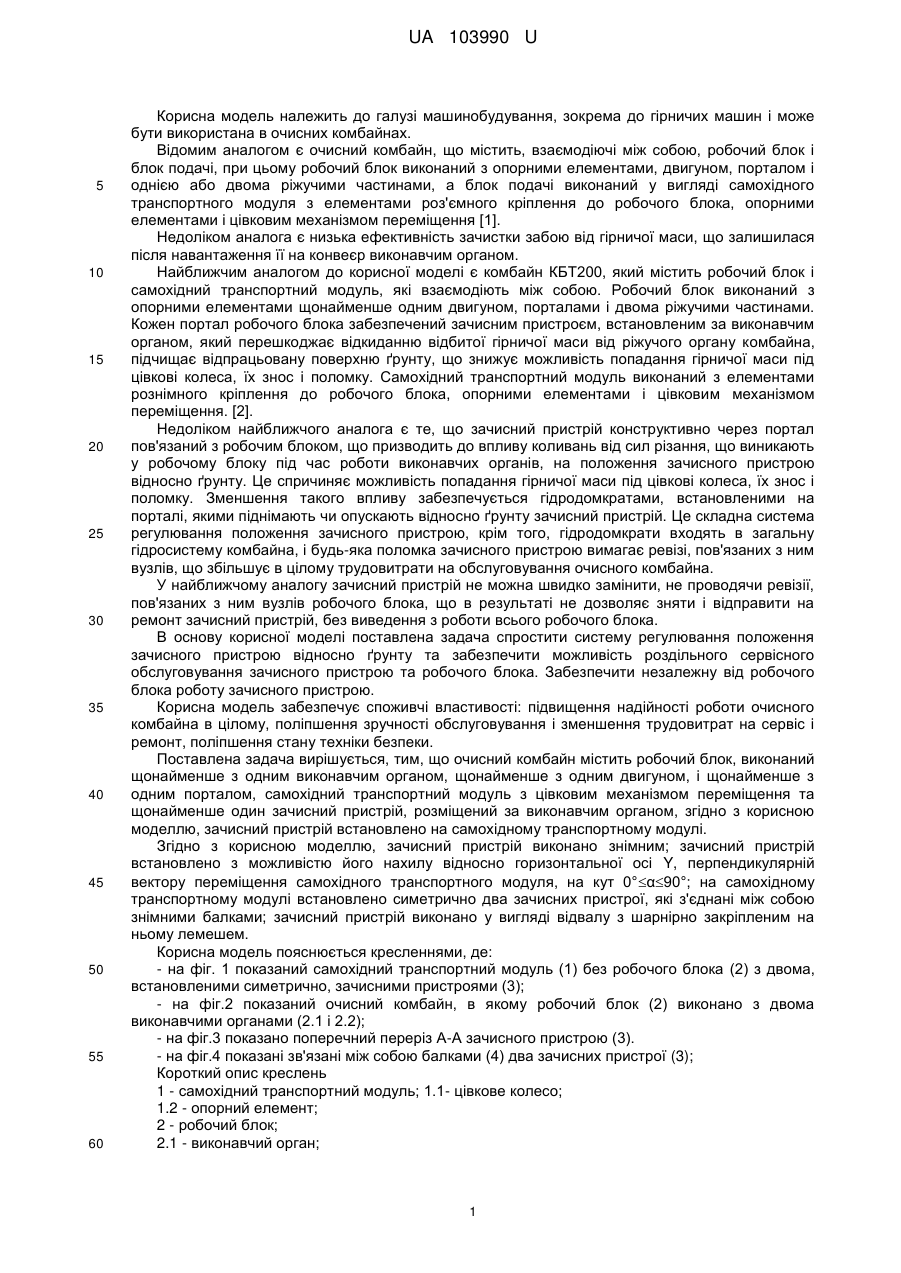

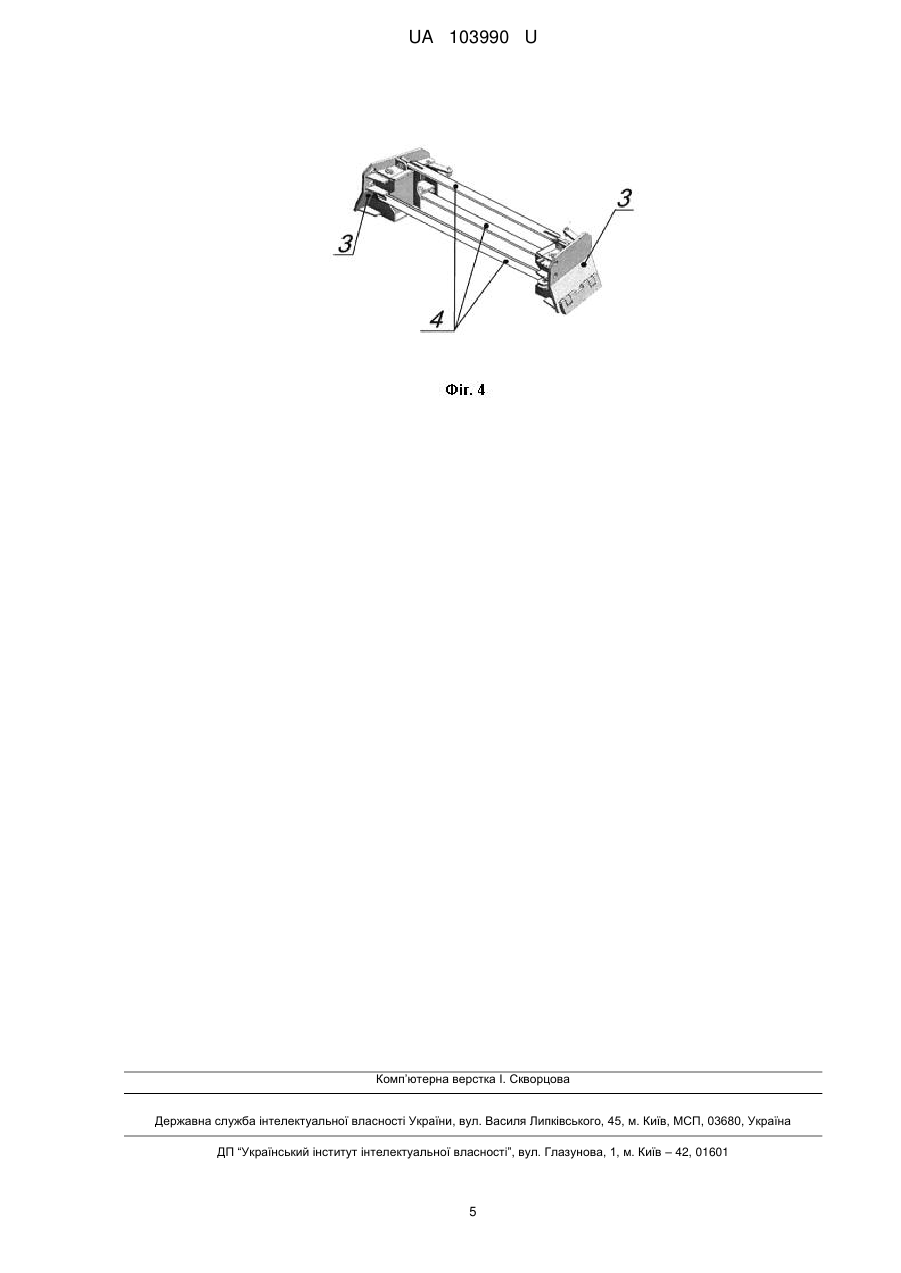

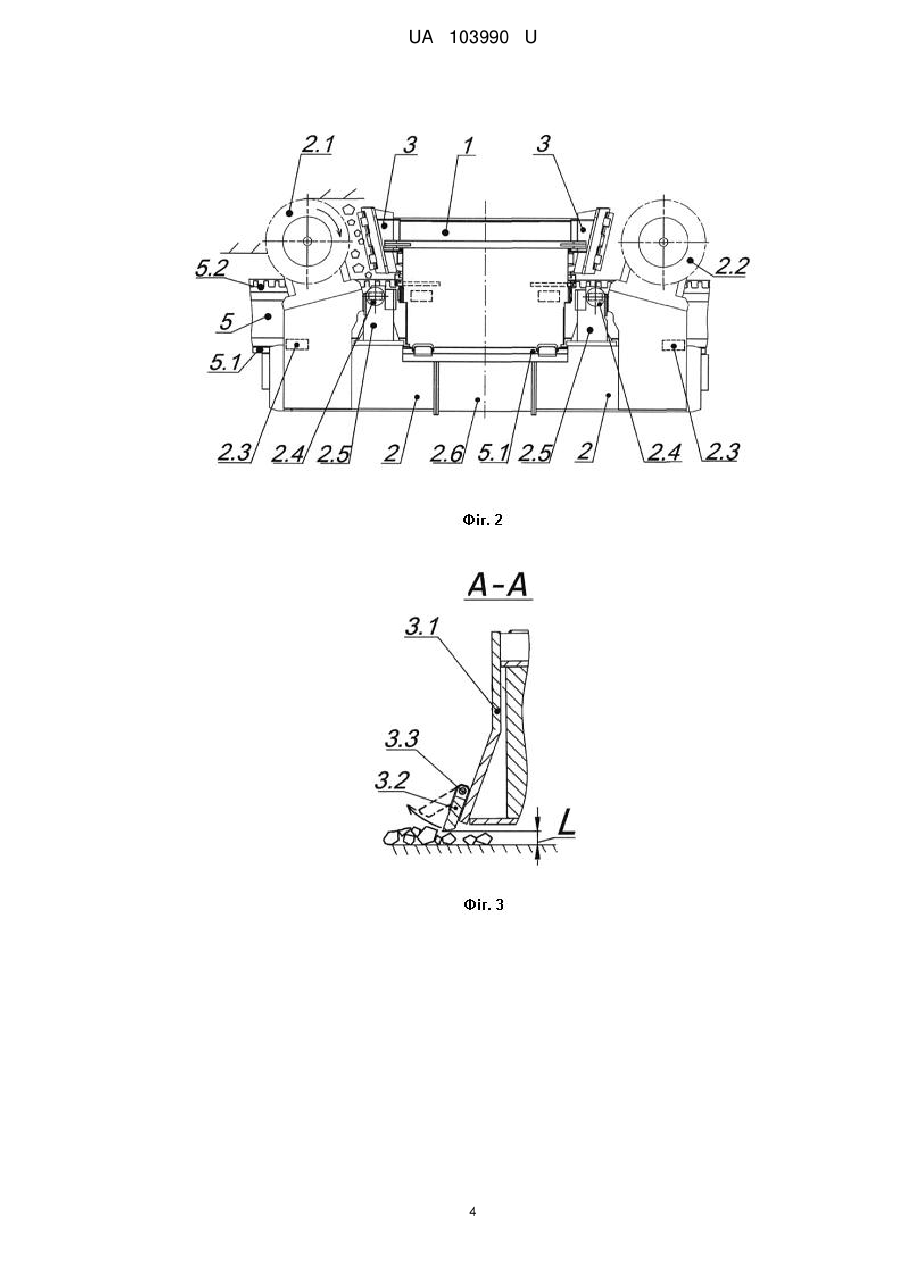

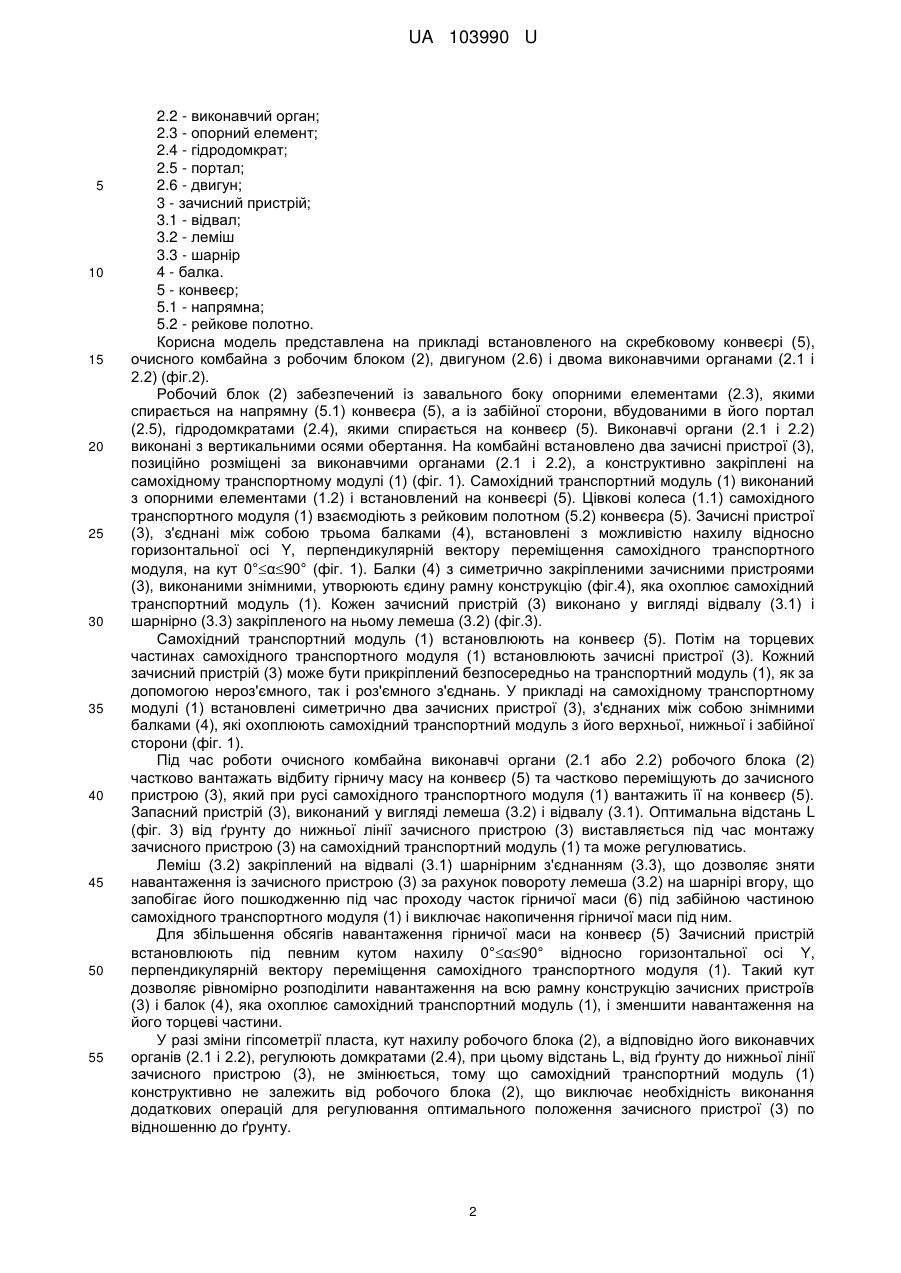

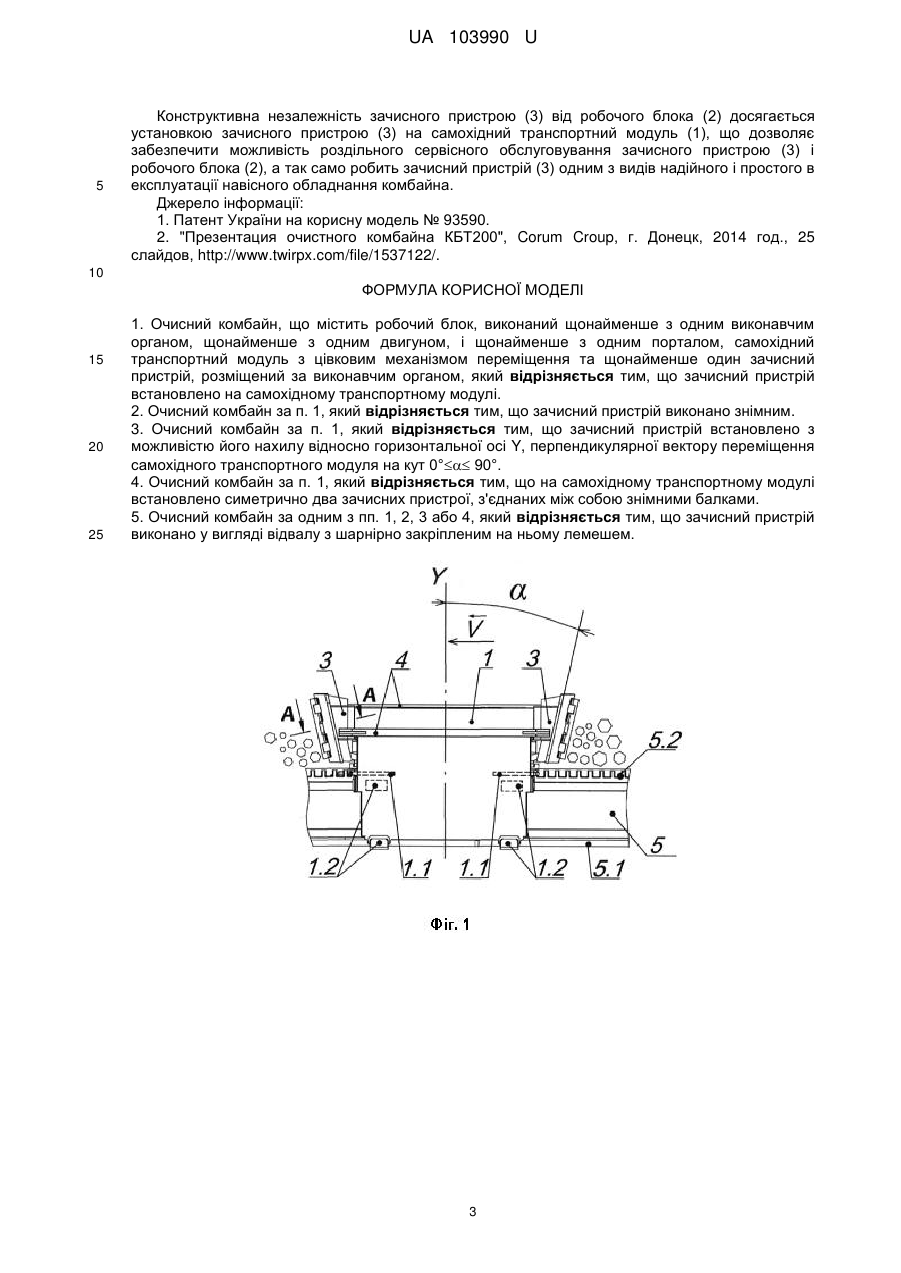

Реферат: Очисний комбайн містить робочий блок, виконаний щонайменше з одним виконавчим органом, щонайменше з одним двигуном, і щонайменше з одним порталом, самохідний транспортний модуль з цівковим механізмом переміщення та щонайменше один зачисний пристрій, розміщений за виконавчим органом. Зачисний пристрій встановлено на самохідному транспортному модулі. UA 103990 U (12) UA 103990 U UA 103990 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, зокрема до гірничих машин і може бути використана в очисних комбайнах. Відомим аналогом є очисний комбайн, що містить, взаємодіючі між собою, робочий блок і блок подачі, при цьому робочий блок виконаний з опорними елементами, двигуном, порталом і однією або двома ріжучими частинами, а блок подачі виконаний у вигляді самохідного транспортного модуля з елементами роз'ємного кріплення до робочого блока, опорними елементами і цівковим механізмом переміщення [1]. Недоліком аналога є низька ефективність зачистки забою від гірничої маси, що залишилася після навантаження її на конвеєр виконавчим органом. Найближчим аналогом до корисної моделі є комбайн КБТ200, який містить робочий блок і самохідний транспортний модуль, які взаємодіють між собою. Робочий блок виконаний з опорними елементами щонайменше одним двигуном, порталами і двома ріжучими частинами. Кожен портал робочого блока забезпечений зачисним пристроєм, встановленим за виконавчим органом, який перешкоджає відкиданню відбитої гірничої маси від ріжучого органу комбайна, підчищає відпрацьовану поверхню ґрунту, що знижує можливість попадання гірничої маси під цівкові колеса, їх знос і поломку. Самохідний транспортний модуль виконаний з елементами рознімного кріплення до робочого блока, опорними елементами і цівковим механізмом переміщення. [2]. Недоліком найближчого аналога є те, що зачисний пристрій конструктивно через портал пов'язаний з робочим блоком, що призводить до впливу коливань від сил різання, що виникають у робочому блоку під час роботи виконавчих органів, на положення зачисного пристрою відносно ґрунту. Це спричиняє можливість попадання гірничої маси під цівкові колеса, їх знос і поломку. Зменшення такого впливу забезпечується гідродомкратами, встановленими на порталі, якими піднімають чи опускають відносно ґрунту зачисний пристрій. Це складна система регулювання положення зачисного пристрою, крім того, гідродомкрати входять в загальну гідросистему комбайна, і будь-яка поломка зачисного пристрою вимагає ревізі, пов'язаних з ним вузлів, що збільшує в цілому трудовитрати на обслуговування очисного комбайна. У найближчому аналогу зачисний пристрій не можна швидко замінити, не проводячи ревізії, пов'язаних з ним вузлів робочого блока, що в результаті не дозволяє зняти і відправити на ремонт зачисний пристрій, без виведення з роботи всього робочого блока. В основу корисної моделі поставлена задача спростити систему регулювання положення зачисного пристрою відносно ґрунту та забезпечити можливість роздільного сервісного обслуговування зачисного пристрою та робочого блока. Забезпечити незалежну від робочого блока роботу зачисного пристрою. Корисна модель забезпечує споживчі властивості: підвищення надійності роботи очисного комбайна в цілому, поліпшення зручності обслуговування і зменшення трудовитрат на сервіс і ремонт, поліпшення стану техніки безпеки. Поставлена задача вирішується, тим, що очисний комбайн містить робочий блок, виконаний щонайменше з одним виконавчим органом, щонайменше з одним двигуном, і щонайменше з одним порталом, самохідний транспортний модуль з цівковим механізмом переміщення та щонайменше один зачисний пристрій, розміщений за виконавчим органом, згідно з корисною моделлю, зачисний пристрій встановлено на самохідному транспортному модулі. Згідно з корисною моделлю, зачисний пристрій виконано знімним; зачисний пристрій встановлено з можливістю його нахилу відносно горизонтальної осі Y, перпендикулярній вектору переміщення самохідного транспортного модуля, на кут 0°α90°; на самохідному транспортному модулі встановлено симетрично два зачисних пристрої, які з'єднані між собою знімними балками; зачисний пристрій виконано у вигляді відвалу з шарнірно закріпленим на ньому лемешем. Корисна модель пояснюється кресленнями, де: - на фіг. 1 показаний самохідний транспортний модуль (1) без робочого блока (2) з двома, встановленими симетрично, зачисними пристроями (3); - на фіг.2 показаний очисний комбайн, в якому робочий блок (2) виконано з двома виконавчими органами (2.1 і 2.2); - на фіг.3 показано поперечний переріз А-А зачисного пристрою (3). - на фіг.4 показані зв'язані між собою балками (4) два зачисних пристрої (3); Короткий опис креслень 1 - самохідний транспортний модуль; 1.1- цівкове колесо; 1.2 - опорний елемент; 2 - робочий блок; 2.1 - виконавчий орган; 1 UA 103990 U 5 10 15 20 25 30 35 40 45 50 55 2.2 - виконавчий орган; 2.3 - опорний елемент; 2.4 - гідродомкрат; 2.5 - портал; 2.6 - двигун; 3 - зачисний пристрій; 3.1 - відвал; 3.2 - леміш 3.3 - шарнір 4 - балка. 5 - конвеєр; 5.1 - напрямна; 5.2 - рейкове полотно. Корисна модель представлена на прикладі встановленого на скребковому конвеєрі (5), очисного комбайна з робочим блоком (2), двигуном (2.6) і двома виконавчими органами (2.1 і 2.2) (фіг.2). Робочий блок (2) забезпечений із завального боку опорними елементами (2.3), якими спирається на напрямну (5.1) конвеєра (5), а із забійної сторони, вбудованими в його портал (2.5), гідродомкратами (2.4), якими спирається на конвеєр (5). Виконавчі органи (2.1 і 2.2) виконані з вертикальними осями обертання. На комбайні встановлено два зачисні пристрої (3), позиційно розміщені за виконавчими органами (2.1 і 2.2), а конструктивно закріплені на самохідному транспортному модулі (1) (фіг. 1). Самохідний транспортний модуль (1) виконаний з опорними елементами (1.2) і встановлений на конвеєрі (5). Цівкові колеса (1.1) самохідного транспортного модуля (1) взаємодіють з рейковим полотном (5.2) конвеєра (5). Зачисні пристрої (3), з'єднані між собою трьома балками (4), встановлені з можливістю нахилу відносно горизонтальної осі Y, перпендикулярній вектору переміщення самохідного транспортного модуля, на кут 0°α90° (фіг. 1). Балки (4) з симетрично закріпленими зачисними пристроями (3), виконаними знімними, утворюють єдину рамну конструкцію (фіг.4), яка охоплює самохідний транспортний модуль (1). Кожен зачисний пристрій (3) виконано у вигляді відвалу (3.1) і шарнірно (3.3) закріпленого на ньому лемеша (3.2) (фіг.3). Самохідний транспортний модуль (1) встановлюють на конвеєр (5). Потім на торцевих частинах самохідного транспортного модуля (1) встановлюють зачисні пристрої (3). Кожний зачисний пристрій (3) може бути прикріплений безпосередньо на транспортний модуль (1), як за допомогою нероз'ємного, так і роз'ємного з'єднань. У прикладі на самохідному транспортному модулі (1) встановлені симетрично два зачисних пристрої (3), з'єднаних між собою знімними балками (4), які охоплюють самохідний транспортний модуль з його верхньої, нижньої і забійної сторони (фіг. 1). Під час роботи очисного комбайна виконавчі органи (2.1 або 2.2) робочого блока (2) частково вантажать відбиту гірничу масу на конвеєр (5) та частково переміщують до зачисного пристрою (3), який при русі самохідного транспортного модуля (1) вантажить її на конвеєр (5). Запасний пристрій (3), виконаний у вигляді лемеша (3.2) і відвалу (3.1). Оптимальна відстань L (фіг. 3) від ґрунту до нижньої лінії зачисного пристрою (3) виставляється під час монтажу зачисного пристрою (3) на самохідний транспортний модуль (1) та може регулюватись. Леміш (3.2) закріплений на відвалі (3.1) шарнірним з'єднанням (3.3), що дозволяє зняти навантаження із зачисного пристрою (3) за рахунок повороту лемеша (3.2) на шарнірі вгору, що запобігає його пошкодженню під час проходу часток гірничої маси (6) під забійною частиною самохідного транспортного модуля (1) і виключає накопичення гірничої маси під ним. Для збільшення обсягів навантаження гірничої маси на конвеєр (5) Зачисний пристрій встановлюють під певним кутом нахилу 0°α90° відносно горизонтальної осі Υ, перпендикулярній вектору переміщення самохідного транспортного модуля (1). Такий кут дозволяє рівномірно розподілити навантаження на всю рамну конструкцію зачисних пристроїв (3) і балок (4), яка охоплює самохідний транспортний модуль (1), і зменшити навантаження на його торцеві частини. У разі зміни гіпсометрії пласта, кут нахилу робочого блока (2), а відповідно його виконавчих органів (2.1 і 2.2), регулюють домкратами (2.4), при цьому відстань L, від ґрунту до нижньої лінії зачисного пристрою (3), не змінюється, тому що самохідний транспортний модуль (1) конструктивно не залежить від робочого блока (2), що виключає необхідність виконання додаткових операцій для регулювання оптимального положення зачисного пристрої (3) по відношенню до ґрунту. 2 UA 103990 U 5 Конструктивна незалежність зачисного пристрою (3) від робочого блока (2) досягається установкою зачисного пристрою (3) на самохідний транспортний модуль (1), що дозволяє забезпечити можливість роздільного сервісного обслуговування зачисного пристрою (3) і робочого блока (2), а так само робить зачисний пристрій (3) одним з видів надійного і простого в експлуатації навісного обладнання комбайна. Джерело інформації: 1. Патент України на корисну модель № 93590. 2. "Презентация очистного комбайна КБТ200", Corum Croup, г. Донецк, 2014 год., 25 слайдов, http://www.twirpx.com/file/1537122/. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Очисний комбайн, що містить робочий блок, виконаний щонайменше з одним виконавчим органом, щонайменше з одним двигуном, і щонайменше з одним порталом, самохідний транспортний модуль з цівковим механізмом переміщення та щонайменше один зачисний пристрій, розміщений за виконавчим органом, який відрізняється тим, що зачисний пристрій встановлено на самохідному транспортному модулі. 2. Очисний комбайн за п. 1, який відрізняється тим, що зачисний пристрій виконано знімним. 3. Очисний комбайн за п. 1, який відрізняється тим, що зачисний пристрій встановлено з можливістю його нахилу відносно горизонтальної осі Y, перпендикулярної вектору переміщення самохідного транспортного модуля на кут 0° 90°. 4. Очисний комбайн за п. 1, який відрізняється тим, що на самохідному транспортному модулі встановлено симетрично два зачисних пристрої, з'єднаних між собою знімними балками. 5. Очисний комбайн за одним з пп. 1, 2, 3 або 4, який відрізняється тим, що зачисний пристрій виконано у вигляді відвалу з шарнірно закріпленим на ньому лемешем. 3 UA 103990 U 4 UA 103990 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
